电气系统监理实施细则

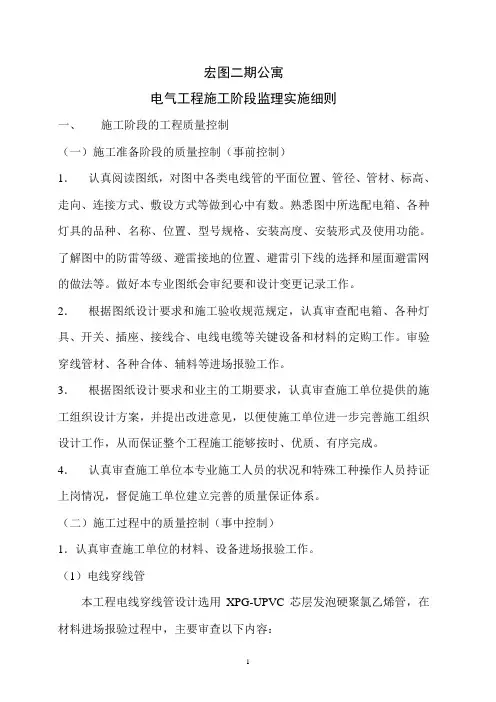

1 宏图二期公寓

电气工程施工阶段监理实施细则

一、 施工阶段的工程质量控制

（一）施工准备阶段的质量控制（事前控制）

1． 认真阅读图纸，对图中各类电线管的平面位置、管径、管材、标高、走向、连接方式、敷设方式等做到心中有数。熟悉图中所选配电箱、各种灯具的品种、名称、位置、型号规格、安装高度、安装形式及使用功能。了解图中的防雷等级、避雷接地的位置、避雷引下线的选择和屋面避雷网的做法等。做好本专业图纸会审纪要和设计变更记录工作。

2． 根据图纸设计要求和施工验收规范规定，认真审查配电箱、各种灯具、开关、插座、接线合、电线电缆等关键设备和材料的定购工作。审验穿线管材、各种合体、辅料等进场报验工作。

3． 根据图纸设计要求和业主的工期要求，认真审查施工单位提供的施工组织设计方案，并提出改进意见，以便使施工单位进一步完善施工组织设计工作，从而保证整个工程施工能够按时、优质、有序完成。

4． 认真审查施工单位本专业施工人员的状况和特殊工种操作人员持证上岗情况，督促施工单位建立完善的质量保证体系。

（二）施工过程中的质量控制（事中控制）

1．认真审查施工单位的材料、设备进场报验工作。

（1）电线穿线管

本工程电线穿线管设计选用XPG-UPVC芯层发泡硬聚氯乙烯管，在材料进场报验过程中，主要审查以下内容： 2 A． 审查UPVC芯层发泡硬聚氯乙烯管管材和管件是否有生产厂家的生产许可证、产品合格证。管材和管件是否标明规格、尺寸、生产厂家全称或商标，产品包装上是否有批号、数量、生产日期和检验代号；

B． 要求管材和管件内外壁应光滑平整，无气泡、裂口、裂纹、脱皮和明显的痕纹、凹陷，且表面色泽一致；

C． 要求管件应完整、无缺损、无变形，合模缝浇口应平整、无开裂；

D． 审查管材的端面是否垂直于管材的轴线，管材的壁厚是否达到规范规定的厚度；

E． 要求管材和管件承插连接前，应将切口毛边磨光，并清除管材和管件内外壁的毛刺和污垢；

水力发电工程电气监理实施细则

1. 背景介绍

水力发电工程电气监理是指在水力发电项目建设过程中，对电气系统进行监督和管理，确保其设计、安装和运行符合相关标准和规定，保障工程质量和安全。本实施细则旨在明确电气监理的具体内容、要求和流程。

2. 监理职责

2.1 设计评审

- 对电气系统设计方案进行评审，包括主要设备选型、电缆敷设方案等。

- 确保设计方案符合国家标准和相关规定。

- 提出改进建议和技术要求。

2.2 施工现场监理

- 监督电气系统施工过程，包括电缆敷设、设备安装、接线等。

- 检查施工质量，确保符合设计要求。

- 解决施工中的技术问题和纠纷。

2.3 设备验收与调试

- 参与电气设备的验收工作，检查设备完好性和安装质量。

- 监督电气系统的调试和运行，确保各项功能正常。

2.4 现场安全监管

- 定期检查电气设备的接地、绝缘等安全性能。

- 监督施工现场的安全管理，预防事故发生。

3. 监理流程

3.1 项目启动阶段

- 确定电气监理的具体内容和目标。

- 确定监理计划和工作安排。

- 与建设单位和设计单位进行沟通，明确监理要求。

3.2 设计评审阶段

- 审查设计方案，并提出修改意见。

- 确认设计方案符合要求后，进行审查意见确认。

3.3 施工阶段

- 定期巡视施工现场，检查施工进度和质量。 - 监督电气设备的安装和调试工作。

- 解决施工中的技术问题和纠纷。

3.4 设备验收与运行阶段

- 参与电气设备的验收工作，确保设备符合要求。

- 监督电气系统的调试和运行。

- 确认电气系统达到设计要求后，进行验收并出具监理报告。

3.5 项目收尾阶段

- 提供技术支持和服务，解答建设单位的疑问。

- 撰写电气监理总结报告，总结项目经验和教训。

4. 监理要求

- 监理人员应具备相应的电气工程知识和监理经验。

- 监理人员应严格遵守职业道德和职责规范。

- 监理结果应真实、客观，并提供明确的监理意见。

页 码：1 /7

建筑电气工程监理实施细则

建筑电气工程是建筑安装工程的重要组成部分，依据设计与生产工艺的要求，按特定的线路保护和敷设方式将电能合理分配输送至已安装就绪的用电设备及用电器具上。

在整个的监理工作中，首先应熟悉施工图纸，参加图纸会审，了解设计内容及设计意图，明确工程所采用的设备和材料，明确图纸所提出的要求，明确电气工程和主体工程以及其他安装工程的交叉配合，熟悉和工程有关的施工及验收规范、质量验评标准等，审核施工单位编制的施工方案，并应有计划地组织机具和材料进场。在施工过程中，配管、配线、开关电器及配电箱的安装、防雷接地等都应在土建施工过程中做好预埋和预留孔洞的工作。穿线及电器安装过程须符合质量验收规范。最后，施工过程结束，应提交的技术资料齐全后进行竣工验收，质量评定。

监理工作的控制要点及目标值：

1 事先预控：

1.1 熟悉图纸，对设计说明和图纸中有疑问的地方或是不符合现行标准、规范、施工图相互间不一致，设计文件错漏，室内外设备布置和线路走向不符合现场实际等在设计交底会上进行书面和口头提出，凡设计图与国家规范及评定标准不符时，应按规范标准执行。图纸会审和设计修改及时标注在相应的施工图上。

1.2 备齐设计和施工必须要用的规范和图集以满足工程项目监理的需要。

1.3 审查电气安装施工分包队伍的持有电工上岗证的专业技术工人，不得少于施工总人数的50%，并注意流动情况。 页 码：2 /7

1.4 督促负责电气安装队伍负责人建立自检，互检，交接检查三检制度的质保体系和安保体系及电气施工技术交底。要求安装承包方在现场设专职的质检员和安全员，监理交底会上说明和提出监理的具体要求。

1 一、工程概况：

滨江俊园建设工程是由云南俊发凤凰有限公司投资开发建设的住宅工程，本项目位于昆明市万华路旁，占地20235.15平米。滨江俊园13、15、16栋总建筑面积约149409.00㎡，其中地上建筑面积约111433.00㎡、地下室建筑面积约37976.00㎡；13#、15#楼为39层129.8m高(室外地坪至构架顶高度)；16楼30层106.1m。结构：住宅框架剪力墙结构、桩+阀板基础（注：两层地下室局部三层）。

本工程抗震设防烈度为8度，本工程建筑结构安全等级为二级，设计使用期限为50年，场地类别为III类，结构形式为剪力墙结构，剪力墙抗震等级为二级，建筑耐火等级为一级。内外填充墙均为200厚蒸压加气混凝土砌块,均为M5混合砂浆砌筑。

该建筑一层用水由市政供水管网直接供水，由屋面水箱供水。本工程电气工程设置低压供配电系统、电话和有线电视系统，火灾自动报警及消防联动系统。电源利用现有室外变压器供电。

二、编制依据：

1、工程《监理规划》。

2、监理合同、施工合同。

3、公司GB／T19001－2000idtISO9001：2000体系文件。

4、国家和地方现行相关法律法规和标准。

2 三、设计要求：

1、建筑电气设计包括照明，电力、防雷接地。

2、线路敷设方式：线缆配金属槽式桥架沿墙、梁底敷设，出桥架部分线缆穿钢导管沿不燃烧体的结构层（现浇层、地、墙）暗敷。

3、导管敷设中不允许三根导管交叉于一点施工。

4、接地：本工程采用共用接地型式，接地电阻不大于1欧。

5、防雷：本工程按二类防雷建筑设计，屋顶选用ф10镀锌圆钢沿女儿墙设环状避雷带，防雷引下线利用柱内的两根ф16以上钢筋上与避雷带下与接地极可靠焊接，利用结构条形基础内钢筋做接地极。在结构基础防水层外周围埋设-40X4镀锌扁钢，并与基础内钢筋焊接成电器通路，接地电阻不大于1欧姆，否则增打人工接地极直至满足要求。

6、所有消防设备、正压风机、电梯、住宅公共照明、商场营业厅备用照明、应急照明等为一级负荷，商场自动扶梯为二级负荷，其余一般电力、照明为三级负荷。
