四旋翼飞行器无线遥控技术

四轴飞行控制原理四轴飞行器是一种具有四个旋翼的飞行器，通过控制旋转速度和方向来实现飞行。

其控制原理包括传感器感知、飞行动力学建模、控制器设计和电机控制。

1.传感器感知四轴飞行器通常配备有陀螺仪、加速度计、磁力计和气压计等传感器。

陀螺仪用于测量飞行器的角速度，加速度计用于测量线性加速度，磁力计用于测量地磁场方向，气压计用于测量飞行器的高度。

这些传感器可以提供飞行器在空间中的姿态、位置和速度等信息。

2.飞行动力学建模通过传感器测量的数据，可以对飞行器的姿态进行估计。

姿态估计主要包括姿态角（滚转、俯仰和偏航）的估计和位置的估计。

将姿态和位置的估计值与期望值进行比较，可以得到姿态和位置的误差。

飞行动力学建模主要包括飞行器的动力学方程和状态方程，可以通过这些方程来描述飞行器的姿态、位置和速度等动态变化。

3.控制器设计控制器设计主要是设计一个控制算法来根据传感器测量的数据和期望的姿态和位置来控制飞行器的旋转速度和方向。

通常使用的控制算法包括PID控制器、模型预测控制器、自适应控制器等。

PID控制器是一种常用的控制算法，根据误差的大小和变化率来调整控制信号，从而使飞行器逐渐接近期望的姿态和位置。

4.电机控制四轴飞行器通常使用四个无刷电机来控制旋翼的转速和方向。

通过适当调整电机的转速，可以使飞行器产生所需的推力和力矩，从而实现期望的运动。

电机控制主要包括PWM控制信号的生成、电机转速的调节和电机的航向控制。

PWM控制信号的生成由控制器完成，根据控制器的输出调整电机转速，使旋翼产生所需的推力和力矩。

电机的航向控制通常通过改变电机的转速来实现。

总结：四轴飞行控制原理主要包括传感器感知、飞行动力学建模、控制器设计和电机控制。

通过传感器感知飞行器的角速度、线性加速度、地磁场方向和高度等信息，通过飞行动力学建模估计飞行器的姿态和位置，根据期望的姿态和位置与估计值的误差，设计控制算法来控制飞行器的旋转速度和方向，通过调整电机的转速，使飞行器产生所需的推力和力矩，从而实现期望的飞行。

四旋翼飞行器飞行控制技术综述四旋翼飞行器是一种具有四个独立旋翼的飞行器，也被称为四轴飞行器。

它采用借助电子设备来保持平衡和方向飞行，是一种近年来非常流行的飞行器类型。

四旋翼飞行器飞行控制技术是指通过控制器、传感器和电动机等设备来实现飞行器的稳定飞行和精确控制。

本文将对四旋翼飞行器的飞行控制技术进行综述，包括传感器、飞行控制器、电机及螺旋桨、遥控器等方面。

一、传感器四旋翼飞行器的传感器是实现飞行控制的基础，它主要包括加速度计、陀螺仪、磁力计和气压计等。

加速度计用于测量飞行器的加速度，陀螺仪用于测量飞行器的角速度，磁力计用于测量飞行器的方向，气压计用于测量飞行器的高度。

这些传感器可以实时地将飞行器的状态信息传输给飞行控制器，从而帮助控制器实现飞行器的稳定飞行和精确控制。

二、飞行控制器飞行控制器是四旋翼飞行器的大脑，它通过接收传感器传来的信息，计算飞行器的状态，再根据飞行器的状态信息来控制电机的转速和螺旋桨的转动角度，从而实现飞行器的稳定悬停、方向飞行、姿态调整等功能。

目前市面上比较常见的飞行控制器有OpenPilot、Pixhawk、Naze32等，它们都能够提供强大的飞行控制功能，同时还支持GPS导航、航点飞行、自动返航等高级功能。

三、电机及螺旋桨四旋翼飞行器通常采用无刷电机驱动螺旋桨进行飞行，电机及螺旋桨的选择直接影响飞行器的性能和稳定性。

在选择电机时需要考虑电机的功率、转速、推力、以及电机的重量和尺寸等参数，同时还需要考虑螺旋桨的直径、螺距、材质等参数。

合理的电机及螺旋桨搭配可以为飞行器提供足够的推力和稳定性，从而保证飞行器的良好飞行表现。

四、遥控器遥控器是飞行器的操控装置，通过遥控器可以实现飞行器的起飞、降落、悬停、前进、后退、左转、右转等操作。

目前市面上比较常见的遥控器有Futaba、FrSky、Spektrum等，它们都能够提供可靠的无线控制信号，从而保证飞行器的操控精准和稳定。

在实际的飞行控制中，通常采用PID控制算法来实现对飞行器的姿态调整和稳定飞行。

四旋翼飞行器结构1. 概述四旋翼飞行器是一种利用四个对称排列的旋翼进行垂直起飞、悬停和操纵的飞行器。

其优势包括垂直起降、悬停能力强、灵活机动、飞行稳定等。

在无人机领域中，四旋翼飞行器已经得到了广泛应用，如航拍摄影、应急救援、农业植保等。

2. 结构组成四旋翼飞行器的结构组成主要包括机身、四个旋翼、电池、控制系统等组件。

2.1 机身四旋翼飞行器的机身是整个飞行器的主体部分，起到支撑和连接其他组件的作用。

通常由轻质材料制成，如碳纤维、玻璃纤维等，以提高飞行器的强度和降低重量。

机身的设计通常考虑空气动力学性能、结构强度和易制造性。

2.2 旋翼四旋翼飞行器通过四个对称排列的旋翼进行飞行。

旋翼包括电动机、螺旋桨和支撑梁等部分。

电动机作为旋翼的动力源，驱动螺旋桨旋转产生升力。

螺旋桨通过变化旋转速度和角度来控制飞行器的悬停、升降、前进、转向等动作。

支撑梁连接旋翼和机身，起到支撑和传递动力的作用。

2.3 电池四旋翼飞行器的电池是提供动力的重要组成部分。

通常使用锂电池作为飞行器的能源来源，具有高能量密度和长飞行时间的优势。

电池的选择应考虑飞行器的重量和飞行时间的需求，并且要遵循安全使用和充电的原则。

2.4 控制系统四旋翼飞行器的控制系统包括飞行控制器和遥控器。

飞行控制器是飞行器的大脑，通过接收遥控器的信号和传感器的数据，计算出飞行器的状态和控制指令，并控制旋翼的转速和角度。

遥控器是操作飞行器的手持装置，通过无线信号与飞行控制器进行通信，传输操纵指令。

3. 工作原理四旋翼飞行器通过控制旋翼的转速和角度来产生升力和推力，从而实现飞行。

通过改变旋翼的转速差异，可以实现飞行器的前进、转向和悬停动作。

飞行控制器根据遥控器输入和传感器反馈的数据，计算出适当的转速和角度，并通过电调调节电动机的输出，控制旋翼的运动。

4. 稳定性控制四旋翼飞行器的稳定性控制是实现飞行器平稳飞行的关键。

通过加速度计、陀螺仪、磁力计等传感器，飞行控制器可以感知飞行器的姿态和运动状态。

四轴飞行器无线通讯及上位机设计摘要四轴飞行器，又称四旋翼飞行器，因其起飞和降落所需空间少，在障碍物密集环境下的超控性高，以及它飞行姿态保持平稳能力强的优点，在民间和军事领域有广泛的应用前景。

其中，小型四轴飞行器的研究近年来趋成熟，并未自动控制，先进传感器技术以及计算机科学等诸多技术领域的融合研究提供了一个平台。

本文通过对四轴飞行器的性能指标的分析，明确设计思路及原理，围绕四轴飞行器无线通讯系统、上位机程序等的设计展开讨论，并确定可行方案。

最终提出使用以2.4MHz的无线遥控对其四轴飞行器进行通讯，使用的是NRF24L01无线通讯模块，四轴飞行器的上位机则用QT进行设计以达成目的。

本次毕业设计主要通过设计上位机控制的飞行器，掌握控制系统的一般设计方法，熟悉常用的元器件，对所学单片机知识进一步强化，了解电路调试仿真的基本方法，培养综合应用所学理论知识来指导设计的能力。

关键字：四轴飞行器，无线通讯，计算机科学Quadrotors’wireless communications and software designAbstractAxis aircraft, also known as four-rotor aircraft,Rotary-wing air-crafts have many military and civilian applications due to their requiring small areas for taking off and landing,great maneuverability in Obstacle-heavy environment and great ability to maintain the position and orientation.The research of small scale quad rotors,one kind of rotary wing air-crafts,have gradually become mature in recent years,and also provided an important platform for investigations in such fields as the autonomous control,advanced sensor technology and computer science.This paper analyzes the performance of four-axis aircraft, a clear design ideas and principles, around quadrocopter wireless communications system designed PC program like to discuss and identify possible options. Finally proposes the use of a wireless remote control aircraft 2.4MHz its axis of communication, using wireless communication module NRF24L01, four aircraft of the PC is used to achieve the purpose of designing QT.The graduation project is mainly controlled by the PC design aircraft, master control system design methods are generally familiar with common components, to further strengthen the learning MCU knowledge to understand the basic method of circuit simulation and debug, develop comprehensive application theoretical knowledge ability to guide the design.Key words: Quadrocopter, Wireless communication, Computer Science目录第一章绪论 (4)1.1 四轴飞行器的发展和现状 (4)1.2 无线通讯概念 (4)1.3 上位机概念 (5)第二章单片机下位机设计 (7)2.1 主要芯片 (7)2.2 无线模块 (8)2.2.1 主要特点 (8)2.2.2 引脚功能 (8)2.2.3 工作模式 (10)2.2.4 工作原理 (10)2.2.5 配置字 (11)2.2 SPI协议 (12)2.3 单片机的通讯技术 (13)2.3.1并行通信 (13)2.3.2 串行通信 (14)2.4 串行通信的方式 (16)2.4.1 单工模式 (16)2.4.2 半双工模式 (16)2.4.2 全双工模式 (17)2.3 系统电路设计 (18)2.4.1 控制器无线模块 (18)2.4.2 四轴飞行器无线模块 (19)2.4 下位机程序设计 (21)第三章基于QT的上位机设计 (22)3.1 Qt工具简介 (22)3.2 Qt窗口部件 (23)3.3 Qt对象模型 (23)3.4 Qt的容器类 (24)3.5 Qt2D绘图 (24)3.5.1基本图形的绘制和填充 (25)3.5.2 坐标系统 (25)3.5.3 其他绘制 (26)第四章系统整体调试 (27)4.1 系统整体流程设计 (27)4.2系统调试 (29)4.3 调试结果分析 (29)第五章结束语 (30)第一章绪论1.1 四轴飞行器的发展和现状四轴飞行器是四桨、非共轴多旋翼飞行器，属于多旋翼飞行器的一种，是一种典型的、完全利用电子控制手段取代机械控制手段的飞行器之一。

毕业设计四旋翼飞行器毕业设计四旋翼飞行器近年来，随着科技的不断发展，四旋翼飞行器成为了一个备受关注的话题。

无论是在军事领域还是民用领域，四旋翼飞行器都展现出了巨大的潜力和广阔的应用前景。

作为毕业设计的选题，四旋翼飞行器无疑是一个令人兴奋的选择。

首先，让我们来了解一下四旋翼飞行器的基本原理。

四旋翼飞行器是一种通过四个对称排列的螺旋桨产生升力，从而实现飞行的无人机。

它的优点在于灵活性高、悬停能力强、机动性好等。

这些特点使得四旋翼飞行器在航拍、勘测、救援等领域有着广泛的应用。

在设计四旋翼飞行器时，我们需要考虑多个方面。

首先是结构设计。

四旋翼飞行器的结构设计涉及到机身、螺旋桨、电机等多个部分。

合理的结构设计能够提高飞行器的稳定性和操控性。

其次是控制系统设计。

四旋翼飞行器的控制系统包括飞行控制器、遥控器等。

优秀的控制系统设计能够提高飞行器的飞行性能和安全性。

最后是能源供应设计。

四旋翼飞行器通常使用电池作为能源供应，因此需要考虑电池容量、充电时间等因素，以确保飞行器的续航能力。

在毕业设计中，我们可以选择不同的方向来进行研究。

一方面，我们可以研究四旋翼飞行器的稳定性和控制性能。

通过对控制算法的优化和飞行器结构的改进，提高飞行器的稳定性和操控性，使其能够在不同环境下完成各种任务。

另一方面，我们可以研究四旋翼飞行器的应用领域。

通过对不同应用领域的需求和特点的分析，设计出适应性强、功能多样的四旋翼飞行器，开拓新的应用市场。

当然，在进行毕业设计的过程中，我们也会面临一些挑战。

首先是技术挑战。

四旋翼飞行器涉及到多个学科的知识，如机械设计、电子技术、控制理论等。

我们需要充分利用所学知识，结合实践经验，解决技术上的问题。

其次是资源挑战。

进行四旋翼飞行器的设计和制作需要一定的资金和设备支持。

我们需要合理安排资源，确保毕业设计的顺利进行。

然而，面对挑战，我们更应该看到四旋翼飞行器的巨大潜力。

四旋翼飞行器不仅可以应用于军事、航拍等领域，还可以用于环境监测、物流配送等领域。

四旋翼飞行器飞行控制技术综述四旋翼飞行器是一种由四个旋翼组成的无人机，可以垂直起降和定点悬停，具有灵活性和机动性。

它的飞行控制技术可以分为姿态控制和位置控制两种基本类型。

姿态控制是指控制飞行器姿态（包括横滚、俯仰和偏航），而位置控制则是控制飞行器的定点飞行或航线飞行。

下面将对这两种控制技术进行详细介绍。

一、姿态控制技术1. 传统PID控制PID控制是一种经典的控制方法，它通过比例、积分和微分三个分量的组合来调节系统的输出。

在四旋翼飞行器中，PID控制可以用来控制姿态，使飞行器保持平稳的飞行状态。

通过对角速度和角度的反馈控制，可以实现对飞行器姿态的精确控制。

但是PID控制也存在一些问题，比如对于非线性系统和参数变化的系统，PID控制的性能会受到影响。

2. 模糊控制模糊控制是一种可以应对非线性系统和模糊环境的控制方法。

在四旋翼飞行器中，可以利用模糊控制来实现对姿态的精确控制。

通过建立模糊规则库，可以将模糊的输入与输出进行映射，实现对飞行器姿态的控制。

模糊控制可以有效地应对系统的非线性特性，但是对规则库的设计和参数的选择需要较大的经验和技巧。

3. 神经网络控制4. 遗传算法控制遗传算法是一种模拟生物进化的优化算法，可以用来优化系统的控制参数。

在四旋翼飞行器中，可以利用遗传算法来寻找最优的姿态控制参数，从而实现对飞行器姿态的精确控制。

遗传算法能够全局寻优，但是需要大量的计算资源和较长的优化时间。

1. GPS定位控制GPS定位是一种全球定位系统，可以实现对飞行器位置的精确控制。

在四旋翼飞行器中，可以利用GPS定位进行位置控制，实现定点飞行或航线飞行。

通过GPS模块获取飞行器的位置信息，可以实现对飞行器位置的精确控制。

但是GPS在室内或密集城市地区信号可能不太可靠。

3. 惯性导航控制惯性导航是一种通过加速度计和陀螺仪获取飞行器运动信息，并通过积分计算得到飞行器位置信息的导航方法。

在四旋翼飞行器中，可以利用惯性导航进行位置控制，实现对飞行器位置的精确控制。

四旋翼飞行器飞行控制技术综述四旋翼飞行器是一种利用四个独立旋转的螺旋桨来实现飞行的航空器。

它可以垂直起降，并且具有灵活的飞行能力，因此在无人机、航拍等领域得到了广泛的应用。

要保证四旋翼飞行器的安全飞行，飞行控制技术起着至关重要的作用。

本文将对四旋翼飞行器的飞行控制技术进行综述，包括飞行原理、飞行控制系统、姿态稳定控制、导航控制、避障技术等方面的内容。

一、飞行原理四旋翼飞行器的飞行原理是利用四个螺旋桨产生的升力来支撑整个飞行器，再通过改变螺旋桨的转速和倾斜角来实现飞行方向和姿态的控制。

螺旋桨的旋转产生的气流通过空气动力学原理产生升力，从而支持飞行器的重量。

通过改变四个螺旋桨的转速和相对倾斜角，可以控制飞行器的上升、下降、向前、向后、向左、向右的运动。

利用螺旋桨的差速旋转可以实现飞行器的姿态控制，从而使得飞行器可以实现各种飞行动作。

二、飞行控制系统飞行控制系统是四旋翼飞行器的核心部件，它由传感器、处理器、执行器等多个部分组成，用于感知环境、执行控制指令，实现飞行器的姿态稳定控制、导航控制和避障等功能。

传感器用于获取飞行器的姿态、位置、速度等信息，包括加速度计、陀螺仪、磁力计、气压计等。

处理器用于处理传感器获取的数据，并根据飞行器的姿态、位置和控制指令来生成执行器的控制信号，执行器包括电动调节器和螺旋桨。

飞行控制系统的核心是飞控芯片，它是飞行控制系统的“大脑”，负责控制飞行器的姿态稳定、导航和飞行动作的执行。

常用的飞控芯片包括Pixhawk、Naze32、Ardupilot等，它们具有强大的计算能力和丰富的控制算法，可以实现飞行器的高度稳定性和精确控制。

三、姿态稳定控制姿态稳定控制是指通过控制飞行器的姿态角度来实现飞行器的稳定飞行。

四旋翼飞行器的姿态包括俯仰角、横滚角和偏航角，分别对应飞行器绕前后轴、左右轴和上下轴的转动姿态。

姿态稳定控制主要通过改变四个螺旋桨的转速和相对倾斜角来实现，可以采用PID控制算法、自适应控制算法等方法来实现。

四旋翼飞行器飞行控制技术综述随着科技的不断发展，四旋翼飞行器在民用领域的应用越来越广泛。

飞行控制技术是四旋翼飞行器的关键技术之一，它对于四旋翼飞行器的稳定性、安全性、控制精度和航行性能等方面起着重要的作用。

本文将综述四旋翼飞行器飞行控制技术的研究现状、方法和发展趋势。

一、四旋翼飞行器的基本结构和工作原理四旋翼飞行器是一种垂直起降的多旋翼飞行器，由四个同心布局的螺旋桨组成。

四个螺旋桨通过电机驱动旋转，产生向上的升力，控制螺旋桨的运动状态可实现飞行方向和高度的控制。

四旋翼飞行器的运动状态包括横向运动（Roll）、纵向运动（Pitch）和偏航运动（Yaw）。

横向运动是指四旋翼在横向方向上的旋转；纵向运动是指四旋翼在纵向方向上的旋转；偏航运动是指四旋翼在垂直方向上的旋转。

这些运动状态的控制可以通过改变四个螺旋桨的转速来实现。

二、四旋翼飞行器控制系统的组成四旋翼飞行器控制系统主要由传感器、执行器、控制算法和通信模块等组成。

1.传感器传感器是控制系统的输入设备，用于感知四旋翼飞行器的姿态状态和环境信息。

常用的传感器包括加速度计、陀螺仪、磁力计、气压计和GPS等。

2.执行器执行器是控制系统的输出设备，主要由四个电机和螺旋桨组成。

通过改变电机的转速控制螺旋桨的转动，从而实现四旋翼的运动状态控制。

3.控制算法控制算法是控制系统的核心部分，主要用来根据传感器感知的姿态状态和环境信息计算出下一时刻需要的执行器输出。

现有的控制算法主要包括PID控制器、自适应控制器、模型预测控制器等。

4.通信模块四旋翼飞行器的通信模块可用于与地面无线遥控器、计算机或其它无人机等相互通信。

一般来说，通信模块主要用于实现飞行器和操作员之间的实时数据传输和遥控指令的发送。

三、四旋翼飞行控制技术的研究现状四旋翼飞行器的飞行控制技术是无人机领域最具挑战性的研究问题之一，吸引了大量学者的关注。

目前已有很多关于四旋翼飞行控制技术的研究成果，主要可分为下面几个方面。

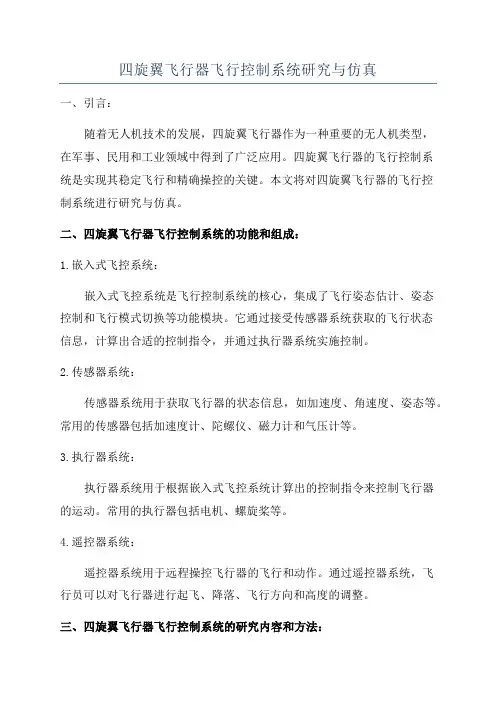

四旋翼飞行器飞行控制系统研究与仿真一、引言：随着无人机技术的发展，四旋翼飞行器作为一种重要的无人机类型，在军事、民用和工业领域中得到了广泛应用。

四旋翼飞行器的飞行控制系统是实现其稳定飞行和精确操控的关键。

本文将对四旋翼飞行器的飞行控制系统进行研究与仿真。

二、四旋翼飞行器飞行控制系统的功能和组成：1.嵌入式飞控系统：嵌入式飞控系统是飞行控制系统的核心，集成了飞行姿态估计、姿态控制和飞行模式切换等功能模块。

它通过接受传感器系统获取的飞行状态信息，计算出合适的控制指令，并通过执行器系统实施控制。

2.传感器系统：传感器系统用于获取飞行器的状态信息，如加速度、角速度、姿态等。

常用的传感器包括加速度计、陀螺仪、磁力计和气压计等。

3.执行器系统：执行器系统用于根据嵌入式飞控系统计算出的控制指令来控制飞行器的运动。

常用的执行器包括电机、螺旋桨等。

4.遥控器系统：遥控器系统用于远程操控飞行器的飞行和动作。

通过遥控器系统，飞行员可以对飞行器进行起飞、降落、飞行方向和高度的调整。

三、四旋翼飞行器飞行控制系统的研究内容和方法：1.飞行姿态控制：飞行姿态控制是四旋翼飞行器飞行控制系统中的核心问题之一、该问题的研究内容包括姿态估计和姿态控制两个方面。

姿态估计：姿态估计是指通过传感器获取的飞行状态信息，推导出飞行器的姿态信息。

常见的姿态估计方法有卡尔曼滤波器和互补滤波器等。

姿态控制：姿态控制是指根据飞行器的姿态信息，计算合适的控制指令来控制飞行器的姿态。

常见的姿态控制方法有PID控制器和模型预测控制器等。

2.位置和轨迹控制：位置和轨迹控制是四旋翼飞行器飞行控制系统中的另一个重要问题。

该问题的研究内容包括位置估计和位置控制两个方面。

位置估计：位置估计是指通过传感器获取的飞行状态信息，推导出飞行器的位置信息。

常见的位置估计方法有GPS和惯性导航系统等。

位置控制：位置控制是指根据飞行器的位置信息，计算合适的控制指令来控制飞行器的位置。

四旋翼无人机原理
四旋翼无人机是一种通过四个螺旋桨提供推力和悬停能力的飞行器。

它的原理
基于空气动力学和电子控制系统的相互作用，能够实现多种飞行动作和任务。

本文将介绍四旋翼无人机的原理，包括结构设计、飞行原理和控制系统。

首先，四旋翼无人机的结构设计包括机身、四个螺旋桨和电子设备。

机身通常
采用轻质材料制成，以提高飞行效率和稳定性。

四个螺旋桨分布在机身的四个角落，通过电机提供动力。

电子设备包括飞行控制器、遥控器、电池和传感器，用于控制飞行和获取环境信息。

其次，四旋翼无人机的飞行原理基于空气动力学。

螺旋桨产生的推力使飞机获
得升力，从而实现垂直起降和悬停。

通过调节四个螺旋桨的转速和倾斜角度，可以实现前进、后退、转向和侧飞等飞行动作。

飞行控制器通过接收遥控器指令和传感器反馈，实时调整螺旋桨的工作状态，保持飞机的稳定飞行。

最后，四旋翼无人机的控制系统是实现飞行的关键。

飞行控制器是无人机的大脑，负责处理飞行指令和传感器数据，计算控制量并发送给电机。

遥控器是操作员与飞行控制器之间的桥梁，通过无线信号传输指令。

电池提供能量，传感器获取环境信息，如气压、温度、湿度和陀螺仪、加速度计等。

综上所述，四旋翼无人机的原理是基于空气动力学和电子控制系统的相互作用。

它的结构设计、飞行原理和控制系统共同实现了飞行功能，具有广泛的应用前景。

在农业、测绘、救援、物流等领域都有着重要的作用，未来将会有更多的创新和发展。

航模遥控器原理
航模遥控器的原理是通过无线电频率的发送和接收，实现对航模飞行器的远程操控。

航模遥控器主要由发射器和接收器两部分组成。

发射器是由操作杆、按键和电路控制系统构成的手持设备，用于向接收器发送指令。

接收器内含有相应的电路系统和天线，用于接收发射器发送的指令信号，并将其转化为航模飞行器的动作。

当操作者操作发射器时，发射器内的电路会将操作信号转化为无线电频率信号，并通过天线发送出去。

接收器则通过天线接收到发射器发送的无线电频率信号。

接收器内的电路系统会将接收到的信号解码，并将解码后的指令传递给航模飞行器的控制系统。

航模飞行器的控制系统根据接收器传递过来的指令，控制舵机、电机等执行器的运动，从而实现航模飞行器的操控。

例如，当操作者将操作杆向前推动时，发射器会发送相应的指令信号，接收器接收到信号后，控制航模飞行器前进。

类似地，当操作者进行其他操作时，发射器会发送相应的指令信号，接收器会相应地控制航模飞行器的各种动作。

通过这种无线电通讯的方式，航模遥控器能够实现对航模飞行器的远程操控，让操作者能够通过发射器实时地控制航模飞行器的动作，从而达到预期的飞行效果。

四轴旋翼式无人机工作原理四轴旋翼式无人机是一种常见的无人机类型，其工作原理基于四个旋翼的旋转产生升力和推力，从而实现飞行。

本文将从以下几个方面详细介绍四轴旋翼式无人机的工作原理：旋翼的构造、飞行控制系统、动力系统、悬停与平稳飞行、转向与翻滚等。

一、旋翼的构造四轴旋翼式无人机的四个旋翼分别安装在飞行器的四个角落，每个旋翼都由一个电机驱动。

旋翼的叶片通常采用碳纤维材料制成，以减轻重量并提高强度。

旋翼的叶片数量可以根据实际需求进行调整，常见的有4片、6片、8片等。

旋翼的旋转方向可以是顺时针或逆时针，但四个旋翼的旋转方向必须保持一致，以保证飞行器的稳定性。

二、飞行控制系统飞行控制系统是四轴旋翼式无人机的核心部分，它负责接收遥控器发出的控制信号，并将其转换为电机的控制信号。

飞行控制系统通常包括以下几个部分：1. 接收机：接收遥控器发出的无线电信号，并将其转换为电信号。

2. 飞控板：对接收到的信号进行处理，生成电机的控制信号。

3. 电机：根据飞控板的控制信号，驱动旋翼旋转。

4. 传感器：实时监测飞行器的姿态、高度、速度等信息，并将这些信息反馈给飞控板。

三、动力系统四轴旋翼式无人机的动力系统主要包括电机和电池。

电机负责驱动旋翼旋转，产生升力和推力；电池为电机提供电能。

电机的选择需要考虑飞行器的重量、尺寸、飞行速度等因素。

常见的电机有无刷电机和有刷电机，其中无刷电机具有更高的效率和更长的使用寿命。

电池的选择需要考虑飞行器的续航时间、重量等因素。

常见的电池有锂聚合物电池和锂离子电池，其中锂聚合物电池具有更高的能量密度和更好的安全性能。

四、悬停与平稳飞行四轴旋翼式无人机在起飞前需要进行悬停测试，以确保飞行器的稳定性。

悬停测试的方法是将飞行器放置在地面上，使其四个旋翼的升力之和等于重力，从而使飞行器保持静止。

在悬停状态下，飞行器的高度可以通过调整四个旋翼的升力来实现。

平稳飞行是指飞行器在飞行过程中保持稳定的姿态和速度。

四旋翼无人机控制原理1、控制原理飞控通过接收机接收遥控器发送的遥控信号（地面站控制时：地面站通过云航灯或电台发送给飞控的自主飞行指令），经过飞控程序处理后，通过电调来控制各个电机的转速，从而达到控制飞行器动作的目的。

2、飞控飞控即飞行控制系统是飞机的大脑，无人机在飞行过程中，利用自动控制系统，能够对飞行器的构形、飞行姿态和运动参数实施控制，其载有加速度计、陀螺仪、气压计、罗盘等传感器。

由它来控制各个电机的转速进而控制飞机的姿态，加上GPS或差分GPS可完成定点悬停，自主航线飞行等功能。

3、遥控器遥控器模式常用的有美国手和日本手，遥控器上油门的位置在左边是美国手，右边是日本手。

个人觉得美国手比较符合认知规律。

美国手（左边遥杆：上下控制油门，左右控制方向；右边遥杆：上下控制前进后退，左右控制左右移动）日本手（左遥杆：上下控制前进后退，左右控制方向；右遥杆：上下控制控制油门，左右控制左右移动）。

4、电调动力电机的调速系统成为电调，全称电子调速器（Electronic Speed Controller，简称ESC），它根据控制信号调节电动机的转速。

根据动力电机不同可分为无刷调和有刷电调，无刷电调控制无刷电机，有刷电调控制有刷电机。

无刷电调输入是直流，可以接稳压电源或锂电池。

输出是三相交流，直接与电机的三相输入端相连。

选择电调时要注意电调与电机匹配，一般根据额定载荷下通过单个电机的最大电流选择电调。

5、电机无人机上用的电机一般分为有刷电机和无刷电机，有刷电机一般用的微型航模上比如空心杯电机，目前无人机上的电机大部分用的都是无刷电机。

无刷电机通过三相交流电产生一个旋转磁场驱动转子转动，通过pwm控制速度。

小体积、高效率和稳态转速误差小等特点，无刷电机要配合电子调速器（电调）使用。

6、桨螺旋桨，将电机转动功率转化为推进力或升力。

螺旋桨高速转动时，由于桨叶特殊的机构，会在桨上下面形成一个压力差，产生一个向上的拉力，螺旋桨有两个重要的参数，桨直径和桨螺距，单位均为英寸。

题目：基于单片机的四旋翼飞行器的设计第一章引言1.1 研究的背景与意义随着当今社会日益信息化和智能化，人们对于如何轻量化、便携化获取信息的需求日益增加，通过四旋翼飞行器来更为直观有效地观察周围、获取信息已经在货物运输、监控安保、抗震救灾等多方面投入使用，并取得较为良好的效果。

四旋翼飞机由于起飞和着陆的空间需求较小，在有障碍物的密集环境下的高操纵能力，以及保持飞机姿态的能力，在民用和军用领域都有广泛的应用[1]。

由于四旋翼飞机具有垂直升力、承载飞行、控制方便等特点，引起社会各个层次日益广泛的应用[2]。

由于姿态的改变将引起姿态的变化，故控制部分主要包括姿态的控制和位置的控制两个方面。

通常情况下人们使用经典的PID算法来控制飞行姿态，进一步控制飞行的位置，从而达到稳定飞行的目标。

1.2 四旋翼飞行器概述四旋翼飞机最早出现在20世纪80年代，但由于当时社会生产力不足以及科学技术水平较低，还没有开发出相应的产品。

因为当时电子元器件和相关制造技术的限制，绝大多数的飞行器产品仍处于实验测试阶段，并没有真正投入生产应用。

二十一世纪初，随着微电子器件、芯片制作工艺的发展，飞行运动原理及数学建模和自动控制技术的不断发展和进步，在实际应用平台上运用了更加先进和稳定的控制算法。

这些程序命令由微控制器进行分析，控制变量被应用到相应的执行机制中。

旋翼机控制技术的显著成就，推动了飞机商业化、产业化的研究方向，在社会各个领域均具有广阔的应用前景。

四旋翼飞行器是一种在三维空间中进行飞行，完成指定任务的机器，具有六个活动自由度。

通过控制四台电机的转速，实现飞行姿态的控制,实现平稳飞行的要求[4]。

基本的飞行姿态可以实现，如向前、向后、平移等。

1.3 本课题的研究思路本文的核心是四旋翼飞行器的整体设计，整个过程包括调研阶段、硬件设计、算法研究、论文撰写四个阶段，而又可细分为查阅资料、Altium Designer绘制学习、方案论证与算法设计、实验记录、论文纲要制定、论文撰稿与修改等过程，详细的研究思路如下图1.1所示:图1.1 研究流程图1.4 本论文的结构安排本论文分为以下六个章节，完成整个研究与算法实现过程的介绍，具体如下：一、绪论：为本课题的背景，概述四旋翼飞机的概况，介绍本课题的研究思路和文章的结构分布。

四旋翼无人机原理
四旋翼无人机是一种飞行器，由四个独立旋转的螺旋桨提供推力和操纵力。

其工作原理主要包括气动、电力和控制三个方面。

在气动方面，四旋翼无人机的螺旋桨凭借高速旋转来产生升力。

通过调整螺旋桨的旋转速度和角度，可以控制无人机的升降、前进、后退和悬停等动作。

在电力方面，四旋翼无人机通常由电动机驱动。

这些电动机通过内置的电子调速器来控制转速，并根据用户输入的指令调整螺旋桨的旋转速度。

电力系统还配备了锂电池供电，提供无人机所需的电能。

在控制方面，四旋翼无人机通过无线遥控器或自动飞行控制系统进行操作。

遥控器通过发送无线信号，控制飞行器的姿态和动作。

自动飞行控制系统通常由陀螺仪、加速度计和飞行控制器等组件组成，用于感知无人机的状态，并根据事先设定的飞行路径和任务执行相应的动作。

综上所述，四旋翼无人机通过螺旋桨产生升力，通过电动机提供动力，并通过遥控器或自动飞行控制系统进行控制。

这种飞行器具有垂直起降、悬停能力强的特点，广泛应用于航拍、物流配送、科学研究等领域。

md4-1000型四旋翼无人机系统介绍一、系统组成“md4”系列四旋翼无人机系统由五个主要部分组成：飞行器、数字遥控器、地面站系统、机载任务设备和附属设备。

飞行器是无人机系统的主体，根据指令完成飞行任务。

数字遥控器用于对飞行器的实时操作，可以实时监控飞行器的各项状态指标。

地面站系统主要由笔记本电脑和微波信号传输系统构成，可以通过微波，实时接收飞行器上机载设备拍摄的实时影像，以及实时监控飞行的各项状态指标。

机载任务设备根据客户需要，可选配不同类型的酬载设备，如数码相机、高清摄像机、微光摄像机、红外摄像机等，完成不同的拍摄任务。

附属设备包括电池、充电箱、数据线等系统配件。

飞行器数字遥控器一体化地面站机载任务设备附属设备二、系统技术参数三、系统特性1、可以定点悬停，稳定地拍摄感兴趣区域地物；2、可以根据GPS信号，按照线路规划自主航行；没有GPS信号时也可以进行飞行，甚至在室内飞行；3、具有高性能平衡云台，可以在大风中依然保证酬载设备得到稳定的目标影像；4、可以搭载高清摄影机、高画质的相机等设备，并可以进行自由调焦，以得到目标部位最清晰的影像；5、数传系统抗干扰性强，可以在距离电力线设备最近3m位置拍摄而信号不受干扰；6、工业性能好，可以在强风、大雨的情况下正常起飞、作业，在紧急情况下也可以完成任务；7、操作简单，熟练的话，一个人即可进行操作；新手的话，两个人配合即可进行操作；8、具备电量安全提示，当电量低于额定值时报警，当电量低于最低电压时即便人不在现场也可以自动执行降落操作，保证无人机系统的安全；9、采用微波作为数传系统，地面端可以实时得到高清影像；10、具有电子围栏功能，具备位置记忆功能，可以在无操作的情况下，自动回到原来的位置悬停拍摄；11、对起飞场地没有要求，3×3m的场地即可实现垂直起降；12、电机具有优良的散热性能，可以在每次飞行结束后更换电池进行再次飞行，达到全天作业的目的；13、无人机拆卸、安装时间短，可以到达目的地后，快速作业；14、耐高温、耐严寒，可以在一些特殊情况下也正常作业；15、培训简单，可以让无任何飞行经验的操控手在一周内完全掌握；16、单次飞行成本低，无人机使用寿命长，单架系统可以进行10万小时以上的重复飞行。
