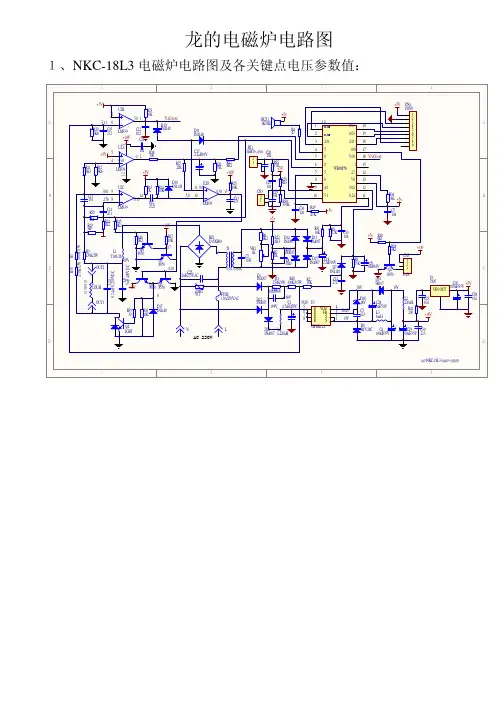

１、NKC-18L3电磁炉电路图及各关键点电压参数值：

11

22

33

44

DDCCBBAA671

LM339U2B

452

123

LM339U2A

8914LM339U2C101113LM339U2D272C355K6R2010KR23

3K3R113K6R12100R18

3k9R101KR1310KR1422KR2575KR268K2R27

10KR15

2K2R24+5V

+18V

+5V

101C11272JC12IN4148D10IN4148D11

+5V

IN4148D102.2ìF/16VC17

271C13+18V

471C14

470K/2WR3300K/1WR5

470K/2WR38

0.24uF/1200VDCC24OUT2

OUT1

IGBTQ430R3910KR36IN4148D178050Q18550Q5+18VD15XB60BZ1

5uF/400VDC

C6T106-26L1

2uF/275VACC25

561ZNR110A/250VACFUSE

NL电流互感器T1

IN4007D1

IN4007D12103JC21K2R64K3R22

1KR7IN4007D14

IN4007D16IN4007D13

IN4007D15104JC8+5v104C5+5v104C19330KR303K3R29104C27104C2015KR35+5V12IGBT传感器RT13K7HZBUZ1123456789CON9CN4+5V

2.2uF/16VC1810KR3127KR9104C10

270K/1WR1100K/0.5WR4810KR275KR8IN4148D7

272C3310uF/16VC912CN3

3K3R28

8050Q2+18v6k2R40+5v

102/630VC34

IN4007D204.7uF/450VC1

S1S2FB3VDD4D5D6D7D8VIPER12AU3FR107D19

BYV26CD818VD18

223C31uF/50VC28

苏泊尔电磁炉电路图集

TD0303灯板原理图（前锋）

TD0303主板电路原理图（前锋）

QF-139-08(主)

TD0305灯板电路原理图（前锋）

TD0305主板电路原理图（前锋）

QF-096-05(主) QF-100-08

T0306灯板电路原理图（前锋）

T0307主板、灯板电路原理图（前锋）QF-101-02(主) QF-078-02

TD0309主板、灯板电路原理图（前锋） QF-134-06(主) QF-136-03

TD0310主板、灯板电路原理图（前锋） 前锋－134－06（主） 前锋－136－03

TD0322灯板电路原理图（前锋） QF-836

TD0322主板电路原理图（前锋）

QF-7

TD0411灯板电路原理图（前锋） QF-SL395

TD0411主板电路原理图（前锋） QF-876-01C

TD0412灯板电路原理图（一） （前锋）

TD0412主板电路原理图(一) （前锋）

TD0413灯板电路原理图（前锋）

TD0413主板电路原理图（前锋）

TD0418灯板电路原理图（前锋）

TD0418主板电路原理图（前锋）

TD0418灯板电路原理图（瑞德）

TD0418主板电路原理图（瑞德）

2005年电路图集

TD0501CT、TD0501T灯板（一）电路原理图（前锋）

TD0501CT、TD0501T主板（一）电路原理图 （前锋QF-1010）

TD0501CT、TD0501T主板（一）电路原理图 （前锋QF-1042）

TD0501CT、TD0501T灯板（二）电路原理图 （前锋）

TD0501CT、TD0501T主板（二）电路原理图 （前锋QF－1058－02）

TD0501T、TD0501CT灯板电路原理图 （瑞德）

TD0501T、TD0501CT主板电路原理图 （瑞德）

苏泊尔电磁炉电路图集

TD0303灯板原理图（前锋）

TD0303主板电路原理图（前锋）

QF-139-08(主)

TD0305灯板电路原理图（前锋）

TD0305主板电路原理图（前锋）

QF-096-05(主) QF-100-08

T0306灯板电路原理图（前锋）

T0307主板、灯板电路原理图（前锋）QF-101-02(主) QF-078-02

TD0309主板、灯板电路原理图（前锋） QF-134-06(主) QF-136-03

TD0310主板、灯板电路原理图（前锋） 前锋－134－06（主） 前锋－136－03

TD0322灯板电路原理图（前锋） QF-836

TD0322主板电路原理图（前锋）

QF-7

TD0411灯板电路原理图（前锋） QF-SL395

TD0411主板电路原理图（前锋） QF-876-01C

TD0412灯板电路原理图（一） （前锋）

TD0412主板电路原理图(一) （前锋）

TD0413灯板电路原理图（前锋）

TD0413主板电路原理图（前锋）

TD0418灯板电路原理图（前锋）

TD0418主板电路原理图（前锋）

TD0418灯板电路原理图（瑞德）

TD0418主板电路原理图（瑞德）

2005年电路图集

TD0501CT、TD0501T灯板（一）电路原理图（前锋）

TD0501CT、TD0501T主板（一）电路原理图 （前锋QF-1010）

TD0501CT、TD0501T主板（一）电路原理图 （前锋QF-1042）

TD0501CT、TD0501T灯板（二）电路原理图 （前锋）

TD0501CT、TD0501T主板（二）电路原理图 （前锋QF－1058－02）

TD0501T、TD0501CT灯板电路原理图 （瑞德）

TD0501T、TD0501CT主板电路原理图 （瑞德）

苏泊尔电磁炉修理方法

虽然苏泊尔电磁炉的品质非常好，但是在使用的过程中难免会出现一些这样那样的故障影响我们使用，那这些故障要怎么样进行解决成为了我们的一大难题。下面和店铺一起来看看苏泊尔电磁炉的修理方法吧!

苏泊尔电磁炉修理方法

苏泊尔电磁炉故障—烧保险管故障导致电磁炉不通电怎么解决

引起此故障的大部分原因是igbt本身损坏或者是同步、振荡、驱动电路出现问题所导致的。由于此故障比较严重，一般带有其它的元器件损坏一起出现，如igbt、整流桥堆也一起击穿，换上新的保险管后，不要马上接上电源试机，否则会可能再引起烧保险管。换上同规格的保险丝，然后用万能表检查igbt、整流桥堆是否击穿，如有损坏，将损坏元件拆下来，换上同型号的元器件。再用万能表去检查钳位二极管D21、电阻R12，测量这两个元器械件时必须拆下来才能进行准确性的测量。

苏泊尔电磁炉故障—电源电路故障导致电磁炉不通电解决方法

(1)电用万用表测量u2稳压器(7805)的输出端没有5V的电压输出，此时可测量三端稳压器7805的输入端是否有18V的电压输入，如有18V输入而无5V电压输出，在排除后级供电电路正常的情况下可能是u2(7805)损坏。如无18V电源输入则故障就在前级开关电源电路中。

(2)18V输入电压请测量D31的正极是否有19V电压，如果有19V电压，可以判断是D31开路。如果没有19V电压，请测量EC22电容的正极是否有19V电压，测量有19V电压，则说明电压互感器l101出现问题，更换即可解除故障。

苏泊尔电磁炉故障—复位电路的故障导致电磁炉不通电解决方法

在测量主芯片的第8脚电压为0V的情况下，可以测量Q3的基极是否有+2.2V的电压，如果没有可检查R61、Z1、R16。如果电压正常，可以用万用表仔细检查以下元件：Q3、R4、C7是否正常，如若元件经检查正常，可更换主芯片。 苏泊尔电磁炉故障—晶体电路故障导致电磁炉不通电解决方法
