实验 三相鼠笼式异步电动机的降压起动控制线路

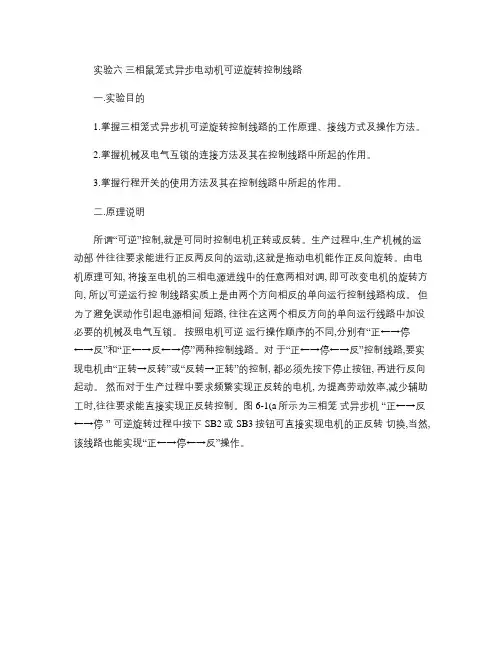

实验六 三相鼠笼式异步电动机可逆旋转控制线路

一.实验目的

1.掌握三相笼式异步机可逆旋转控制线路的工作原理、接线方式及操作方法。

2.掌握机械及电气互锁的连接方法及其在控制线路中所起的作用。

3.掌握行程开关的使用方法及其在控制线路中所起的作用。

二.原理说明

所谓“可逆”控制,就是可同时控制电机正转或反转。生产过程中,生产机械的运动部 件往往要求能进行正反两反向的运动,这就是拖动电机能作正反向旋转。由电机原理可知, 将接至电机的三相电源进线中的任意两相对调, 即可改变电机的旋转方向, 所以可逆运行控 制线路实质上是由两个方向相反的单向运行控制线路构成。 但为了避免误动作引起电源相间 短路, 往往在这两个相反方向的单向运行线路中加设必要的机械及电气互锁。 按照电机可逆 运行操作顺序的不同,分别有“正←→停←→反”和“正←→反←→停”两种控制线路。对 于“正←→停←→反”控制线路,要实现电机由“正转→反转”或“反转→正转”的控制, 都必须先按下停止按钮, 再进行反向起动。 然而对于生产过程中要求频繁实现正反转的电机, 为提高劳动效率,减少辅助工时,往往要求能直接实现正反转控制。图 6-1(a所示为三相笼 式异步机 “正←→反←→停 ” 可逆旋转过程中按下 SB2或 SB3按钮可直接实现电机的正反转 切换,当然,该线路也能实现“正←→停←→反”操作。

过

正

关

三.实验设备

四.实验内容

1.三相笼式异步机“正←→反←→停”可逆旋转控制线路

2.三相笼式异步机自动往复循环控制线路

五.实验步骤

1.检查各实验设备外观及质量是否良好

2.按图 6-1(a三相笼式异步机“正←→反←→停”可逆旋转控制线路进行正确接线, 先接主回路,再接控制回路。自已检查无误并经指导老师检查认可后合闸通电实验。 ★进行“正←→停←→反”操作

(1合上三相电源开关Q。

(2按下正转起动按扭 SB2,观察电机工作情况。

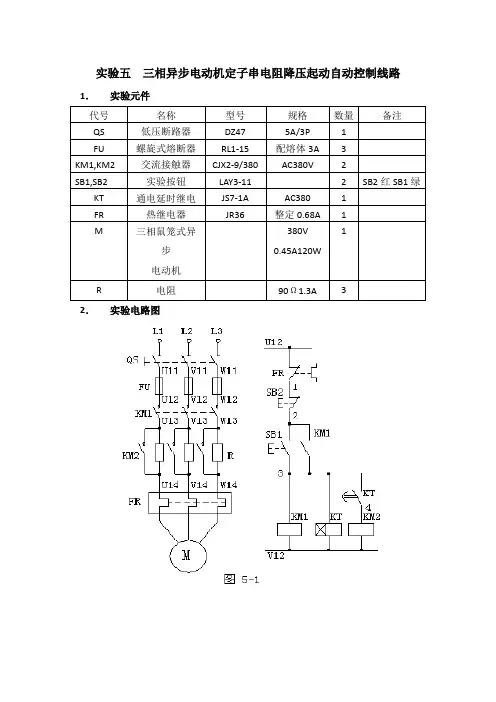

实验五 三相异步电动机定子串电阻降压起动自动控制线路

1． 实验元件

代号 名称 型号 规格 数量 备注

QS 低压断路器 DZ47 5A/3P 1

FU 螺旋式熔断器 RL1-15 配熔体3A 3

KM1,KM2 交流接触器 CJX2-9/380 AC380V 2

SB1,SB2 实验按钮 LAY3-11 2 SB2红SB1绿

KT 通电延时继电JS7-1A AC380 1

FR 热继电器 JR36 整定0.68A 1

M 三相鼠笼式异步

电动机 380V

0.45A120W 1

R 电阻 90Ω1.3A 3

2． 实验电路图

3． 安装与接线

如图5-1所示，合上电源开关QS，按下起动按钮SB1，接触器KM1与时间继电器KT的线圈同时通电，KM1主触头闭合，由于KM2线圈有回路中串有时间继电器KT延时闭合的动合触头而不能吸合，这时电动机定子绕组中串有电阻R，进行降压起动，电动机的转速逐步升高，当时间继电器KT达到预先整定的时间后，其延时闭合的动合触头闭合，KM2吸合，主触头闭合，将起动电阻R短接，电动机便处在额定电压下全压运转，通常KT的延时时间为4 ～ 8秒。

4． 检测与调试

确认接线正确后，“合”QS，按下SB1，控制线路及电机应能正常工作，若不正常工作，应断开电源并分析排除后才能合电源重新操作。

实验八 三相鼠笼式异步电动机及正、反转控制

一、实验目的

1．了解三相鼠笼式异步电动机的结构及铭牌数据的含义。

2. 了解交流接触器、热继电器、按钮等元件的结构、动作原理及其使用方法。

3．学习异步电动机正、反转控制线路的接线和调试。

4. 学会使用兆欧表、转速表、钳形电流表。

二、实验原理简述

三相鼠笼式电动机主要由定子和转子两部分组成。定子绕组是三相对称绕组，有六个出线端1D、2D、3D、4D、5D、6D分别接在机座线盒上。其中D1、D4为一相定子绕组的首端和末端，D2、D5为另一相定子绕组的首末端，又D3、D6为一相定子绕组的首末端，如图1-8-2所示。根据电动机的铭牌数据和三相电源电压确定连接成星形（Y形）还是接成三角形（Δ形）。具体接法如图l-8-1所示。

电动机转子绕组如同一个圆柱型的笼子，在小容量电动机中，转子绕组以及作冷却用的风扇叶通常用铝铸成一体，以简化制造工艺。

(a) Y接法 （b） △接法

1-8-1 三相鼠笼式电动机的接法

三相鼠笼式异步电动机的主要额定值都标注在电动机的铭牌上。

为了电动机能安全可靠地运行，除了保证电动机正常工作所需的一切外部条件外，电动机内部绕组间和绕组与机壳间还必须有良好的绝缘。因此，使用电动机之前和使用期间都应作绝缘电阻的检测。

测试电动机绝缘电阻的接线图如图l-8-2所示。通常对额定电压500V以下的电动机采用500V兆欧表进行测试。三相380V电动机的各种绝缘电阻都必须大于0.5兆欧方可使用。

三相鼠笼式电动机的起动方法分直接起动和降压起动两种。直接起动的电流大，适用于小容量电动机。降压起动能减小起动电流，但起动转矩相应减小，适用于容量较大及起动转矩要求不大的场合。 D2 D3 D1

D4 D5 D6 D2 D3 D1

本 科 毕 业 设 计

题 目: 三相鼠笼式异步电动机的Y--△起动PLC控制

系 别 信息工程系

学生姓名

专 业 电气工程及其自动化

学 号

指导教师

职 称 讲师

2013年 05 月 20 日

三相鼠笼式异步电动机的Y--△起动PLC控制

摘 要

三相鼠笼式异步电动机，以其结构简单、运行可靠、维修方便、惯性小、价格低廉而且坚固耐用等优点，在工、农业生产中得到广泛应用，是现阶段机械加工的重要动力源。但由于电机起动电流大，对电网的影响和生产机械的冲击力都很大，因此对三相鼠笼式异步电动机起动方式提出了更高的要求。可编程序控制器(PLC)应用是自动化控制领域的核心技术之一，由于PLC系统构成简单、配置灵活、可靠性高、编程方便，能够适用于不同类型的控制对象和各种复杂环境，已经在自动化控制领域获得了非常广泛的应用。

本设计从PLC控制电机星三角起动入手，完成PLC控制，实现MCGS组态仿真。更好地解决了电动机起动时对电网和机械设备的冲击，使得电机起动更加安全，简单，方便。

关键词：三相鼠笼式异步电动机； PLC； 电机星三角起动

ABSTRACT

Three-phase squirrel-cage asynchronous motor, with the advantages of simple structure,

reliable operation, convenient repair, inertia is small, cheap and durable, widely used in industry

and agriculture production, is an important source of current mechanical processing. But as the

motor starting current, have great influence on power grids and production of mechanical impact,
