焊缝外观质量标准及尺寸允许偏差

焊缝外观质 验收标准及尺 允许偏差1.依据 YB3301-2005中华人民共和 黑色冶金行业标准 制定本工程的角焊缝焊角尺 ，焊角高度Hf取0.6t1和1.52t中的大者，t1为腹板板厚，t2为翼缘板板厚 于埋弧焊 二氧化碳气体保护焊，焊角尺 可比计算值 小1mm，焊接H型钢的最小焊角高度规定为4mm 且用于连接板的平角焊一般为二氧化碳气体保护焊的焊缝测2.依据 JGJ81-2001建筑钢结构焊接技术规程 制定直角角焊缝厚度计算He，1 当间隙b 1.5时，He=0.7Hf,2 当间隙1.5<b 1.5时，He=0.7(Hf-b),综合 述公式得到角焊缝厚度计算He为0.42t1和1.052t之最大，t1为腹板板厚，t2为翼缘板板厚 用于龙门埋弧焊的船型焊的焊缝测说明 埋弧自动焊焊角尺 要求如 表 注明 单 为mm规格腹板板厚翼缘板板厚焊角高度Hf 角焊缝厚度He BH600*400*16*30 16 30 10 8BH500*400*14*2514 25 9 6根据 GB50205-2001 钢结构工程施工质 验收规范制定以 表表A.0.1一级 二级 级焊缝外观质 标准 ㎜项目允许偏差缺陷类型一级二级 级未焊满 指 足设计要求 允许0.2+0.02t，且1.00.2+0.04t，且 2.0100.0焊缝内缺陷总长 25.0根部收缩 允许 0.2+0.02t，且1.00.2+0.04t，且 2.0长度 限咬边 允许 0.05t，且 0.5 连续长度 100.0，且焊缝两侧咬边总长10%焊缝全长0.1t，且 1.0，长度 限弧坑裂纹 允许 允许允许存在个别长度 5.0的弧坑裂纹电弧擦伤 允许 允许允许存在个别电弧擦伤接头 良 允许缺口深度0.05t，且0.5缺口深度0.1t，且 1.01000.0焊缝 应超过1处表面夹渣 允许 允许深 0.2t 长 0.2t，且 20.0 表面气孔 允许 允许50.0焊缝长度内允许直径 0.4t，且 3.0的气孔2个，孔距6倍孔径注 表内t为连接较薄的板厚外观质 为 二级标准接焊缝及完全熔透组合焊缝尺 允许偏差应符合表A.0.2的规定表A.0.2 接焊缝及完全熔透组合焊缝尺 允许偏差 ㎜部分焊透组合焊缝和角焊缝外形尺 允许偏差应符合表A.0.3的规定表A.0.3部分焊透组合焊缝和角焊缝外形尺 允许偏差 ㎜。

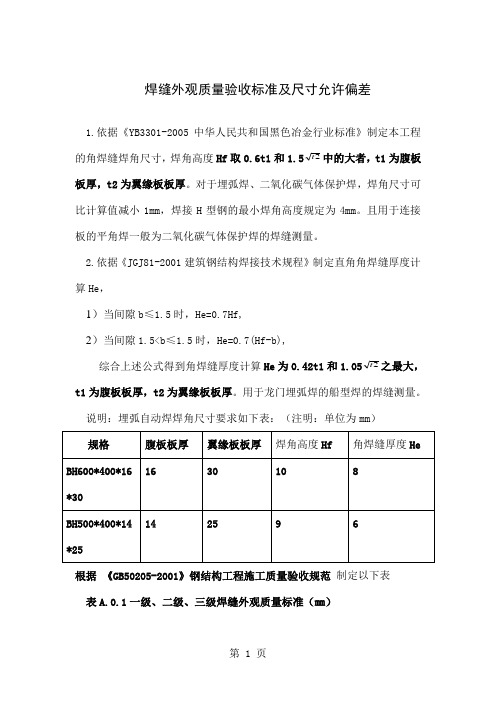

焊缝外观质量验收标准及尺寸允许偏差1.依据《YB3301-2005中华人民共和国黑色冶金行业标准》制定本工程的角焊缝焊角尺寸，焊角高度Hf取0.6t1和1.52t中的大者，t1为腹板板厚，t2为翼缘板板厚。

对于埋弧焊、二氧化碳气体保护焊，焊角尺寸可比计算值减小1mm，焊接H型钢的最小焊角高度规定为4mm。

且用于连接板的平角焊一般为二氧化碳气体保护焊的焊缝测量。

2.依据《JGJ81-2001建筑钢结构焊接技术规程》制定直角角焊缝厚度计算He，1）当间隙b≤1.5时，He=0.7Hf,2）当间隙1.5<b≤1.5时，He=0.7(Hf-b),综合上述公式得到角焊缝厚度计算He为0.42t1和1.052t之最大，t1为腹板板厚，t2为翼缘板板厚。

用于龙门埋弧焊的船型焊的焊缝测量。

说明：埋弧自动焊焊角尺寸要求如下表：（注明：单位为mm）根据《GB50205-2001》钢结构工程施工质量验收规范制定以下表表A.0.1一级、二级、三级焊缝外观质量标准（㎜）外观质量为：二级标准对接焊缝及完全熔透组合焊缝尺寸允许偏差应符合表A.0.2的规定表A.0.2对接焊缝及完全熔透组合焊缝尺寸允许偏差（㎜）部分焊透组合焊缝和角焊缝外形尺寸允许偏差应符合表A.0.3的规定表A.0.3部分焊透组合焊缝和角焊缝外形尺寸允许偏差（㎜）下面是赠送的团队管理名言学习，不需要的朋友可以编辑删除！！！谢谢！！！1、沟通是管理的浓缩。

2、管理被人们称之为是一门综合艺术--“综合”是因为管理涉及基本原理、自我认知、智慧和领导力；“艺术”是因为管理是实践和应用。

3、管理得好的工厂，总是单调乏味，没有任何激动人心的事件发生。

4、管理工作中最重要的是：人正确的事，而不是正确的做事。

5、管理就是沟通、沟通再沟通。

6、管理就是界定企业的使命，并激励和组织人力资源去实现这个使命。

界定使命是企业家的任务，而激励与组织人力资源是领导力的范畴，二者的结合就是管理。

焊缝外观质量验收标准及尺寸允许偏差1.依据《YB3301-2005中华人民共和国黑色冶金行业标准》制定本工程的角焊缝焊角尺寸，焊角高度Hf取0.6t1和1.52t中的大者，t1为腹板板厚，t2为翼缘板板厚。

对于埋弧焊、二氧化碳气体保护焊，焊角尺寸可比计算值减小1mm，焊接H型钢的最小焊角高度规定为4mm。

且用于连接板的平角焊一般为二氧化碳气体保护焊的焊缝测量。

2.依据《JGJ81-2001建筑钢结构焊接技术规程》制定直角角焊缝厚度计算He，
1）当间隙b≤1.5时，He=0.7Hf,
2）当间隙1.5<b≤1.5时，He=0.7(Hf-b),
综合上述公式得到角焊缝厚度计算He为0.42t1和1.052t之最大，t1为腹板板厚，t2为翼缘板板厚。

用于龙门埋弧焊的船型焊的焊缝测量。

说明：埋弧自动焊焊角尺寸要求如下表：（注明：单位为mm）
根据《GB50205-2001》钢结构工程施工质量验收规范制定以下表
表
外观质量为：二级标准
对接焊缝及完全熔透组合焊缝尺寸允许偏差应符合表
表
部分焊透组合焊缝和角焊缝外形尺寸允许偏差应符合表
表。

焊缝外观质量及焊缝尺寸要求隐蔽工程检查验收记录工程名称贵州大学花溪校园二期扩建工程施工七标段电子信息学院
施工单位成都市工业设备安装公司分部（子分部）名称幕墙子分部隐蔽工程名称焊缝外观质量及焊缝尺寸要求验收部位A区幕墙焊缝
施工标准名称
及代号
钢结构工程施工质量验收规范GB50205-2001
隐蔽工程部位质量要求施工单位
自查记录
监理（建设）单
位验收记录
焊缝的外观
质量焊缝的外观质量达到：外观均匀、成型较好、焊道与焊道、焊道与基础金属间过度平滑、焊道飞溅清除干净。

焊缝的尺寸
要求对接组合焊缝，焊脚尺寸不应小于T/4，且不应大于10mm，焊脚尺寸允许偏差0-4mm
一二级焊缝内部缺陷探伤焊缝表面不得有裂纹焊瘤等缺陷，一二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤、不得有咬边、未焊满根部收缩等缺陷。

施工单位自查
结论质检员：
施工单位项目负责人：年月日
监理（建设）
单位验收结论
监理工程师（建设单位项目负责人）：年月日。

焊缝外观质量验收标准及尺寸允许偏差1.依据《YB3301-2005中华人民共和国黑色冶金行业标准》制定本工程的角焊缝焊角尺寸，焊角高度Hf取0.6t1和1.52t中的大者，t1为腹板板厚，t2为翼缘板板厚。

对于埋弧焊、二氧化碳气体保护焊，焊角尺寸可比计算值减小1mm，焊接H型钢的最小焊角高度规定为4mm。

且用于连接板的平角焊一般为二氧化碳气体保护焊的焊缝测量。

2.依据《JGJ81-2001建筑钢结构焊接技术规程》制定直角角焊缝厚度计算He，1）当间隙b≤1.5时，He=0.7Hf,2）当间隙1.5<b≤1.5时，He=0.7(Hf-b),综合上述公式得到角焊缝厚度计算He为0.42t1和1.052t之最大，t1为腹板板厚，t2为翼缘板板厚。

用于龙门埋弧焊的船型焊的焊缝测量。

说明：埋弧自动焊焊角尺寸要求如下表：（注明：单位为mm）根据《GB50205-2001》钢结构工程施工质量验收规范制定以下表表A.0.1一级、二级、三级焊缝外观质量标准（㎜）外观质量为：二级标准对接焊缝及完全熔透组合焊缝尺寸允许偏差应符合表A.0.2的规定表A.0.2对接焊缝及完全熔透组合焊缝尺寸允许偏差（㎜）部分焊透组合焊缝和角焊缝外形尺寸允许偏差应符合表A.0.3的规定表A.0.3部分焊透组合焊缝和角焊缝外形尺寸允许偏差（㎜）下面是赠送的团队管理名言学习，不需要的朋友可以编辑删除谢谢1、沟通是管理的浓缩。

2、管理被人们称之为是一门综合艺术--“综合”是因为管理涉及基本原理、自我认知、智慧和领导力；“艺术”是因为管理是实践和应用。

3、管理得好的工厂，总是单调乏味，没有任何激动人心的事件发生。

4、管理工作中最重要的是：人正确的事，而不是正确的做事。

5、管理就是沟通、沟通再沟通。

6、管理就是界定企业的使命，并激励和组织人力资源去实现这个使命。

界定使命是企业家的任务，而激励与组织人力资源是领导力的范畴，二者的结合就是管理。

7、管理是一种实践，其本质不在于“知”而在于“行”；其验证不在于逻辑，而在于成果；其唯一权威就是成就。

焊缝外观质量验收标准及尺寸允许偏差中华人民共和国黑色冶金行业标准》制定本1.依据《YB3301-2005中的大者，0.6t1和1.5工程的角焊缝焊角尺寸，焊角高度Hf取2t。

对于埋弧焊、二氧化碳气体保护为翼缘板板厚t1为腹板板厚，t2型钢的最小焊角高度规H1mm，焊接焊，焊角尺寸可比计算值减小。

且用于连接板的平角焊一般为二氧化碳气体保护焊的焊4mm定为缝测量。

建筑钢结构焊接技术规程》制定直角角焊缝厚JGJ81-20012.依据《He，度计算He=0.7Hf, 1.5时，1）当间隙b≤He=0.7(Hf-b),
时，≤）当间隙1.5<b1.521.05之最为0.42t1和综合上述公式得到角焊缝厚度计算He2t大，t1为腹板板厚，t2为翼缘板板厚。

用于龙门埋弧焊的船型焊的焊缝测量。

说明：埋弧自动焊焊角尺寸要求如下表：（注明：单位为mm）
根据《GB50205-2001》钢结构工程施工质量验收规范制定以下表
表A.0.1一级、二级、三级焊缝外观质量标准（㎜）
外观质量为：二级标准
对接焊缝及完全熔透组合焊缝尺寸允许偏差应符合表A.0.2的规定表A.0.2对接焊缝及完全熔透组合焊缝尺寸允许偏差（㎜）
部分焊透组合焊缝和角焊缝外形尺寸允许偏差应符合表A.0.3的规定表A.0.3部分焊透组合焊缝和角焊缝外形尺寸允许偏差（㎜）。
