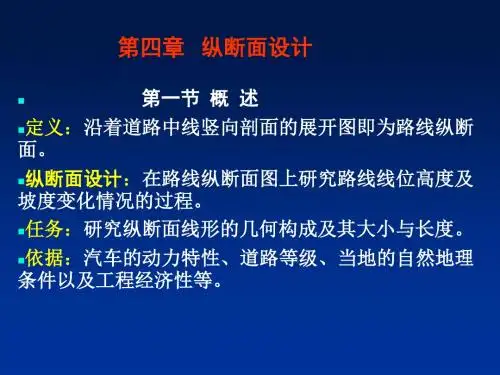

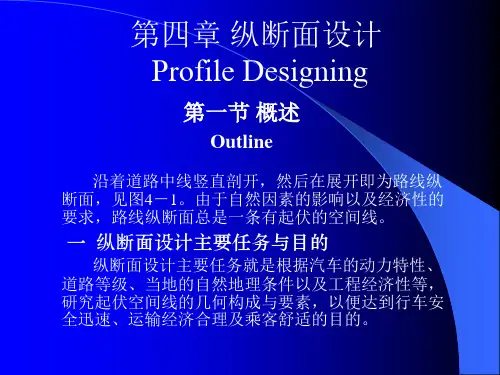

第四章纵断面设计第一节概述一、纵断面图上有两条主要的线含义及组成在纵断面图上有两条主要的线：—条是地面线，它是根据中线上各桩点的高程而点绘的一条不规则的折线，反映了沿着中线地面的起伏变化情况；一条是设计线，它是经过技术上、经济上以及美学上等多方面比较后设计人员定出一条具有规则形状的几何线，反映了道路路线的起伏变化情况。
纵断面设计线是由直线和竖曲线组成的。
直线(即均匀坡度线)有上坡和下坡，是用坡度和水平长度表示的。
直线的坡度和长度影响着汽车的行驶速度和运输的经济以及行车的安全，它们的一些临界值的确定和必要的限制，是以通行的汽车类型及行驶性能来决定的。
在直线的坡度转折处为平顺过渡要设置竖曲线，按坡度转折形式的不同，竖曲线有凹有凸，其大小用半径和水平长度表示。
二、路线纵断面图上的设计标高，即路基设计标高，《规范》规定1．新建公路的路基设计标高：高速公路和—级公路采用中央分隔带的外侧边缘标高；二、三、四级公路采用路基边缘标高,在设置超高、加宽地段为设超高、加宽前该处边缘标高。
2．改建公路的路基设计标高：一般按新建公路的规定办理，也可视具体情况而采用行车道中线处的标高。
本节小结（1）纵断面设计线是由直线和竖曲线组成的。
直线(即均匀坡度线)有上坡和下坡，是用坡度和水平长度表示的。
竖曲线有凹有凸，其大小用半径和水平长度表示。
（2）新建公路的路基设计标高：高速公路和—级公路采用中央分隔带的外侧边缘标高；二、三、四级公路采用路基边缘标高,在设置超高、加宽地段为设超高、加宽前该处边缘标高。
思考题1.道路纵断面线性要素有哪些？2.高速公路和—级公路路基设计标高与二、三、四级公路路基设计标高在横断面上位置是否相同？第二节汽车的动力特性与纵坡摘要内容：主要介绍汽车的动力特性和最大纵坡；汽车的加减速行程与坡长限制和缓和坡段；最小纵坡、平均纵坡和合成坡度；竖曲线要素计算及竖曲线最小半径；讲课重点1.汽车的动力因素与汽车的几种行驶状态和理想最大纵坡、不限长度的最大纵坡间关系；2. 规范规定最大纵坡、最小纵坡的考虑因素和规定值；3. 汽车的加、减速行程与较陡纵坡的最大长度和一般纵坡的最小长度加以限制间的关系；4. 如何设置最大坡长、最小坡长、缓和坡段及其限制要求；5.平均纵坡和合成坡度的概念讲课难点1. 陡坡和缓坡的概念及设置原则；2. 如何设置最大坡长、最小坡长、缓和坡段及其限制要求讲授重点内容提要一、汽车的动力因素和最大纵坡（一）汽车驱动力1．发动机曲轴扭矩M如将发动机的功率P 、扭矩M 以及燃油消耗率e g 与发动机曲轴的转速n 之间的函数关系以曲线表示，则该曲线称为发动机转速特性曲线或简称为发动机特性曲线。

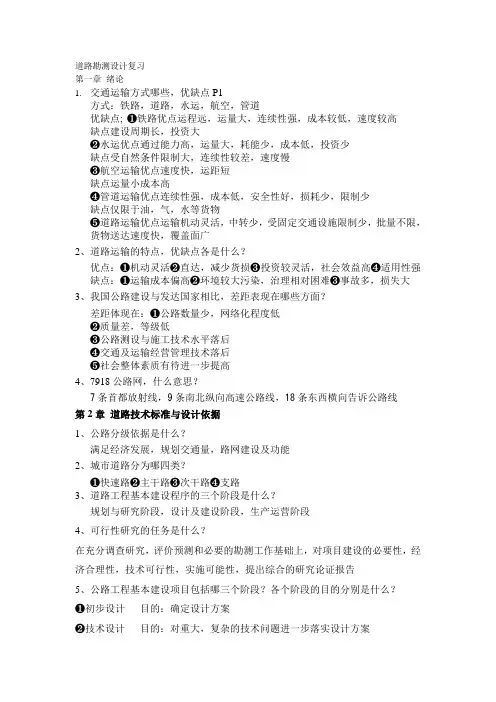

道路勘测设计复习第一章绪论1.交通运输方式哪些，优缺点P1方式：铁路，道路，水运，航空，管道优缺点;❶铁路优点运程远，运量大，连续性强，成本较低，速度较高缺点建设周期长，投资大❷水运优点通过能力高，运量大，耗能少，成本低，投资少缺点受自然条件限制大，连续性较差，速度慢❸航空运输优点速度快，运距短缺点运量小成本高❹管道运输优点连续性强，成本低，安全性好，损耗少，限制少缺点仅限于油，气，水等货物❺道路运输优点运输机动灵活，中转少，受固定交通设施限制少，批量不限，货物送达速度快，覆盖面广2、道路运输的特点，优缺点各是什么？优点：❶机动灵活❷直达，减少货损❸投资较灵活，社会效益高❹适用性强缺点：❶运输成本偏高❷环境较大污染，治理相对困难❸事故多，损失大3、我国公路建设与发达国家相比，差距表现在哪些方面？差距体现在：❶公路数量少，网络化程度低❷质量差，等级低❸公路测设与施工技术水平落后❹交通及运输经营管理技术落后❺社会整体素质有待进一步提高4、7918公路网，什么意思？7条首都放射线，9条南北纵向高速公路线，18条东西横向告诉公路线第2章道路技术标准与设计依据1、公路分级依据是什么？满足经济发展，规划交通量，路网建设及功能2、城市道路分为哪四类？❶快速路❷主干路❸次干路❹支路3、道路工程基本建设程序的三个阶段是什么？规划与研究阶段，设计及建设阶段，生产运营阶段4、可行性研究的任务是什么？在充分调查研究，评价预测和必要的勘测工作基础上，对项目建设的必要性，经济合理性，技术可行性，实施可能性，提出综合的研究论证报告5、公路工程基本建设项目包括哪三个阶段？各个阶段的目的分别是什么？❶初步设计目的：确定设计方案❷技术设计目的：对重大，复杂的技术问题进一步落实设计方案❸施工图设计目的：对批准的推荐方案进行详细设计以满足施工的要求6、影响道路设计的自然因素有哪些？简述这些自然因素分别对道路设计有什么影响。
自然因素：地形，气候，水文，水文地质，地质，土壤，植被地形影响道路技术标准和指标气候影响地面水数量，地下水位高度，路基水温状况，及泥泞期，冬季积雪和冰冻期路面使用质量水文影响排水结构物数量大小水文地质情况决定含水层厚度，位置，地基边坡稳定性地质构造决定地基和附近岩层稳定性，有无坍塌，碎落崩塌可能，施工难易程度，筑路材料质量土壤影响地基尺寸形状，路面类型结构确定植被影响暴雨径流，水土流失程度，路线布设7、作为道路设计依据的车辆分为哪三类？❶小客车❷载重汽车❸鞍式列车8、什么是设计速度，设计速度影响哪些道路设计指标的确定？设计速度定义：当气候条件良好，交通密度小，汽车运行只受道路本身条件影时，中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度影响指标：道路曲线半径，超高，视距，也影响车道宽度，中间带宽度，路肩宽度9、什么是道路通行能力，什么是设计通行能力？P15道路通行能力：某一路段所能承受的最大交通量，也称道路容量，单位（辆/小时）设计通行能力：道路交通运行状态保持某一设计服务水平时，单位时间内道路上某一路段可以通过最大车辆数10、什么是公路网，公路网的主要功能是什么，城市道路网的主要功能是什么？公路网：按一定要求或规律连接区域内诸点间公路连线的集合，形成一个有机整体的公路系统主要功能：满足区域内外交通需求，承担城市间运输联系；维持区域内交通的通畅，保证交通运输的快速和高效益；确保交通安全和提供优质运输服务；维护生态平衡，防止水土流失，注意环境保护，方便人民生活第3章平面设计1、什么是路线，汽车行驶对路线的要求分为哪几个方面？P23路线：道路中线的空间位置要求：❶保证汽车在道路上行驶的稳定性❷尽可能提高汽车速度❸保证道路上行车连续❹尽量满足行车舒适2、*平面线形三要素是什么？为什么平面设计要引入“缓和曲线”？P25三要素：直线，圆曲线，缓和曲线引入缓和曲线原因：❶线形曲率连续❷符合行驶轨迹特性和高速行驶要求❸视觉上显性平顺，诱导驾驶员视线，路线更容易识别3、*道路平面线形设计的内容是什么？P28合理确定各线形要素的几何参数，保持线形的连续性和均衡性，是直线和曲线合理搭配，注意使线形与地形，地物，环境和景观等协调4、采用直线设计的优缺点分别是什么？P28优点：❶两点间直线最短，造价低❷笔直道路给人短捷，直达的良好印象❸汽车行驶受力简单，方向明确，驾驶操作简易❹方便测定方向距离缺点：❶地形较大起伏地区，直线线形难以与地形相协调❷过长直线易使驾驶员单调疲倦，目测汽车距离困难，产生急躁情绪，时间感速度感钝化，易引发事故5、直线最大长度怎么确定？P29❶长直线最大长度：日德：20V（V设计车速单位KM/H），前苏联8KM,美国3MILE，我国：城镇附近大于20V可接受，景色单调地点控制在20V以内❷短直线最大长度：L≤（A1+A2）/40（M），两圆曲线半径只比不宜过大R1/R2=1-1/3(R1,R2大小圆半径，A1,A2大小圆缓和曲线参数)6、*在什么情况下要考虑直线的最小长度，关于直线最小长度，规范是如何规定的？P29，30❶同向曲线中间直线较短时，易引起反弯错觉，形成断背曲线；❷反向曲线考虑转弯方向相反，超高和加宽缓和需要，驾驶人员操作方便；规范中：❶同向曲线设计速度大于60KM/H时，L≥6V,低速路放宽条件，条件受限时同向曲线改为大半径曲线或C形曲线，卵形曲线，复曲线❷反向曲线V≥60KM/H时，L≥2V，不满足条件时，直接连接S形曲线7、运用直线线形有哪些注意事项？P30,P31❶平坦地区，宽阔河谷地带；城镇及近郊道路；长大桥梁隧道路段；路线交叉点附近；双车道公路超车地段用直线❷考虑地形，地貌，地物，驾驶人员心理感受❸避免长直线，不得已时变化纵断面，改变路测环境避免疲劳❹长直线尽头不应布设小半径平曲线，条件限制时进行理论验算❺将直线视为圆曲线缓和曲线同等线元❻高速公路对长直线宜有意设置曲线代替，双车道公路维持直线设计❼不得已采用长直线时，对应纵坡不宜过大，改善两侧风景；设置标志，增大路面抗滑力确保行车安全8、圆曲线特点P31❶任一点曲率半径R=常数，曲率1/R=常数❷任一点在不断改变方向❸有利于司机集中精力驾驶，不易疲劳❹汽车受离心力作用❺视距条件较差，易发生事故9、*横向力过大对于行车的不利影响P32❶危及行车安全❷增加驾驶操作困难❸增加燃料消耗和轮胎磨损❹旅行不舒适10、*公式（3-7）、（3-10）计算R=V*V/（127（μ±ih））（3-7）R-圆曲线半径V-行车速度μ-横向力系数ih-超高横坡度R=V*V/（127（φh±ih））（3-10）R-圆曲线半径V-行车速度φh-路面与轮胎之间的横向摩阻系数ih-超高横坡度11、什么是极限最小半径？P33,不设超高的最小半径原因是什么？P34极限最小半径：各级公路在采用允许最大超高和允许的横向摩阻系数情况下，能保证汽车安全行驶的最小半径原因：当平曲线半径较大时，离心力的影响就较小，路面摩阻力就可以保证汽车有足够的稳定性，可以不设超高12、设计圆曲线时，确定圆曲线半径应遵循的原则。
