电⼦测量技术复习

电⼦测量技术复习

⼀、填空题：1. 从⼴义上说，凡是利⽤__电⼦技术_ 来进⾏的测量都可以说是电⼦测量。

2. 随机误差的⼤⼩，可以⽤测量值的__算术平均_来衡量，其值越⼩，测量值越集中，测量的_精密度_ 越⾼。

3. 将数字561.51和562.50保留3位有效数字，其值为_ 562 和 562 。

4. 电平刻度是以600Ω电阻上消耗1mW的功率作为 0dB 来进⾏计算的，此时该电阻两端的电压为0.775V 。

5. 电⼦⽰波器的⼼脏是阴极射线⽰波管，它主要由_电⼦枪、__偏转系统 _和荧光屏三部分组成。

6. 电压测量仪器总的可分为两⼤类即__模拟_式的和_数字_式的。

7. 当⽤双踪⽰波器观测两个频率较低的信号时，为避免闪烁可采⽤双踪显⽰的__断续_⽅式。

8. 测量⽹络的幅频特性通常有两种⽅法，它们是__点频__测量法和__扫频__测量法。

9. 放⼤—检波式电压表具有_灵敏度_⾼，__带宽__窄的特点；通常检波器采⽤__有效值__型检波器。

10. 数字多⽤表测量⼆极管正向电阻时，应__红_笔接⼆极管正极，⿊笔接⼆极管负极。

11. 被测量的测量结果量值含义有两⽅⾯，即__数值_和⽤于⽐较的__单位__名称。

12. 为测量功能选择最佳测量仪器，A、测量电压_ DVM _ ；B、测量频率 _电⼦计数_；C、测量⽹络的幅频特性_

频率特性测试仪_ ；D、产⽣三⾓波信号 _函数信号发⽣器 _；E、分析信号的频谱特性__频谱分析仪 _；F、测量三极管的输⼊或输出特性_晶体管特性图⽰仪_；G、测量调幅波的调幅系数__电⼦⽰波器__ ；H、微机系统软,硬件调试__逻辑分析仪__。

13. 按被测量的性能分类，电⼦测量可分为时域测量、频域测量和数据域测量。

14. 振荡器是低频信号发⽣器的核⼼，它决定了输出信号的频率范围和稳定度。

15. 3位数字欧姆表，测量标称值为1.0kΩ和1.5kΩ两只电阻时，读数分别为985Ω和1476Ω。当保留两位有效

数字时，此两电阻分别为__0.98 _kΩ和__1.5_kΩ。16. 某DVM的最⼤读数容量为19999,则该表属于_4 1/2_位表，在0.2V量程的分辨⼒为_0.00001_ V。

17. ⽰波器可以测量电压、时间或频率、相位三个基本电量。

18. 在电⼦⽰波器的荧光屏上光点⽔平移动形成的⽔平亮线称为时间基线。

⼆、选择题：1. 若⽰波器荧光屏上出现的李沙育图形是⼀个正圆，则加在⽰波器X、Y偏转板上的两个正弦信号的相位差为__ C

___。

A、0°

B、45°

C、90°

D、180°

2. 数字电压表显⽰位数越多，则_ _D_ _。

A、测量范围越⼤

B、测量误差越⼩C、过载能⼒越强

D、测量分辨⼒越⾼

3. 数字电压表有⽆超量程能⼒由___C___决定。

A、最⼤显⽰数

B、量程分档情况

C、A和B

D、以上都不对

4. 实验中，利⽤同⼀块峰值电压表测量幅度相同的正弦波、⽅波、三⾓波，读数是__D___。

A、⽅波最⼤

B、正弦波最⼤

C、三⾓波最⼤

D、⼀样⼤

5. ___C _电压表具有刻度特性线性度较好、波形误差较⼩、电路简单等优点。

A、串联式峰值

B、并联式峰值

C、有效值

D、均值

6. 将低频信号发⽣器的"输出衰减"旋钮置于40dB时，调节"输出细调"旋钮使指⽰电压表的读数为5V，则实际输

出电压为 B 。A、5mV

B、50mV

C、5V

D、500mV

7. ⽤⽰波器测量直流电压在测量时，⽰波器的Y轴偏转因数开关置于0.5V/div,被测信号经衰减10倍的探头接⼊,

屏幕上的光迹向上偏移5格,则被测电压为 A 。A、25V

B、15V

C、10V

D、2.5V

8. ⽤⽰波器测量某⼀⽅波信号频率，测量时将⽰波器扫描"微调"旋钮置于"校准"位置,并且将扫描"微调"旋钮拉出

(即使扫描扩展10倍)，当将"扫描"旋钮置于10ms/div时,屏幕上刚好显⽰两个周期的波形(占8格)。问该⽅波信号的频率是 C 。

A、100HZ

B、125HZ

C、250HZ

D、500HZ9. 电平表的输⼊阻抗选择150Ω时，测得电压电平为___D___时，其功率电平为0dBm。

6-2

U/V T A 、+6dB B 、0dB C 、3dB D 、-6dB

10. ⽤逻辑笔测量信号的逻辑状态属于 D 。

A 、时域测量

B 、频域测量

C 、组合测量

D 、数据域测量

11. ⽤⽰波器李沙育图形法测频率，在X-Y 显⽰⽅式时,如果X 轴和Y 轴分别加上正弦波信号，若显⽰的图形为⼀

个向左倾斜的椭圆，则fy/fx (即Y 轴信号频率与X 轴信号频率之⽐)为 B 。A 、2：1

B 、1：1

C 、3：2

D 、2：3

12. 下列测量中属于电⼦测量的是 C 。

A 、⽤天平测量物体的质量

B 、⽤⽔银温度计测量温度

C 、⽤数字温度计测量温度

D 、⽤游标卡尺测量圆柱体的直径

13. ⽤全波均值电压表测量某三⾓波信号，读数为10V ，则该三⾓波的峰值电压为 C 。

A 、10V

B 、9V

C 、18V

D 、14.13V

14. 将低频信号发⽣器的"输出衰减"旋钮置于20dB 时，调节"输出细调"旋钮使指⽰电压表的读数为5V ，则实际输出电压为 D。A 、5mV

B 、50mV

C 、5V

D 、500mV

15. ⽰波器垂直系统的最⾼灵敏度为50µV/div ，若输⼊电压为120µV ，则⽰波器荧光屏上光点偏移原位 C

格。A 、5格

B 、2格

C 、2.4格

D 、1.2格16. 电平表的输⼊阻抗选择300Ω时，测得电压电平为___B___时，其功率电平为0dBm 。

A 、+3d

B B 、-3dB

C 、0dB

D 、-6dB

三、综合题：1、写出如图所⽰电压波形的正半波平均值、负半波平均值、全波平均值、有效值、正峰值、负峰值、峰--峰值。 解：

正半波平均值：3V 正峰值：6V

负半波平均值：-1V 负峰值：-2V

全波平均值：4V 峰--峰值：8V

有效值:：4V2、⽤量程是10mA 的电流表测量实际值为8mA 的电流,若读数是8.15mA.试求测量的绝对误差ΔI,实际相对误差γA,⽰值相对误差γy 和引⽤相对误差γm 分别为多少？若已知该表准确度等级S 为1.5级,则该表是否合格？

解：ΔI=8.15mA-8mA=0.15mA

γA=(ΔI/A)×100%=(0.15mA/8mA) ×100%=1.875%

γy=(ΔI/X)×100%=(0.15mA/8.15mA) ×100%=1.841%

γm=(ΔI/Xm)×100%=(0.15mA/10mA) ×100%=1.5%

因为γm=S%=1.5%,所以该表合格。3、⽤峰值电压表分别测量正弦波、三⾓波和⽅波，电压表均指在10V 位置，问三种波形被测信号的峰值和有效值各为多少？解：三种波形电压的峰值均为：

4、甲、⼄两台DVM ，显⽰器最⼤显⽰值为甲59999，⼄19999，问：(1)它们各是⼏位DVM?(2)若⼄的最⼩量程为200mV ，则其分辨⼒等于多少?

解： (1)甲为4 3/4

位DVM ，⼄为4 1/2位DVM 。

（2）在200mV 量程上，最⼤测量电压为199.99mV ，则分辨⼒为0.01mV/字。5、⽤⼀只串联型峰值电压表和⼀只并联型峰值电压表分别测量电压ux=(5+10sin ωt)V ，设被测电压的频率在电压表的频率范围内，问两只电压表的⽰值各为多少？

解：ux(t)=(5+10sin ωt)V ， Uxm+=10V ， Uxp+=5+10=15V ，所以：串联式检波器输出对应Uxp+=15V ，并联式检波器输出对应Uxm+=10V 。

答：直流电压的测量⽅案有：数字电压表测量法、模拟电压表测量法、电⼦电压表测量法、⽰波器测量法等。 ⽰波器测量直流电压的步骤：1）⾸先将⽰波器的垂直偏转灵敏度微调旋钮置于校准位置[ CAL]。否则电压读数不准确。

2）将待测信号送⾄⽰波器的垂直输⼊端。

3）确定零电平线。置于“GND ”位置，调节垂直位移旋钮，将荧光屏上的扫描基线移到荧光屏的中央位置，即⽔平坐标轴上。此后，不能再调节垂直位移旋钮。4）确定直流电压的极性。调整垂直灵敏度开关于适当位置，将⽰波器的输⼊耦合开关拨向“DC ”挡观察此时⽔平亮线的偏转⽅向，若位于前⾯确定的零电平线上，被测直电压为正极性，若向下偏转，则为负极性。5）读出被测直流电压偏离零电平线的距离。

6）根据UDC=h*Dy 或UDC=h*Dy*K 计算被测电压值。

7、在⽰波器上分别观察到峰值相等的正弦波、⽅波和三⾓波，UP=5V ，分别⽤都是正弦有效值刻度的三种不同的检波⽅式的电压表测量，试求读数分别为多少？

解：（1）⽤峰值电压表测量，读数都是5V ，与波形⽆关。

（2）⽤有效值电压表测量

（3

①正弦波

②⽅波

③三⾓波

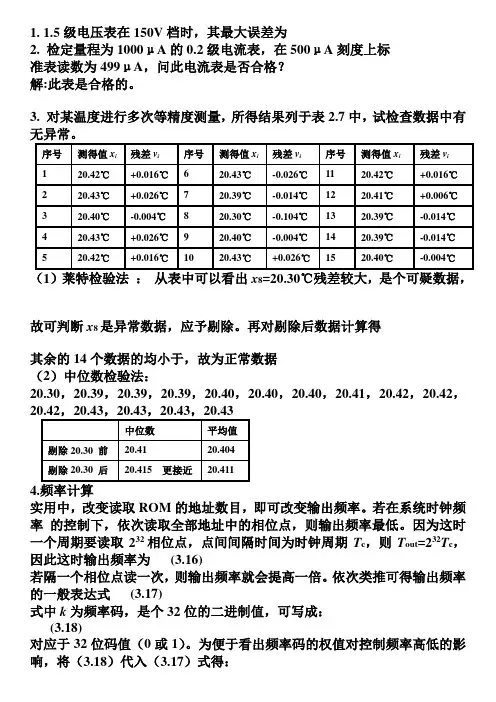

8、⽤准确度s=1.0级，满度值为100µA 的电流表测电流，求⽰值分别为80µ

A 和40µA 时的绝对误差和相对误差。

解：绝对误差都是：100*1.0%=1uA 相对误差分别为：1/80；1/40。9、被测电压为8V 左右，现由两只电压表，⼀只量程0～10V

，准确度s1=1.5，另⼀只量程0～50V ，准确度s2=1.0级，选⽤哪⼀只电压表测量结果较为准确？

解：要判断哪块电压表测得更准确，即判断哪块表的测量准确度更⾼。

（1 （2

从计算结果可以看出，⽤量程为0-10V 、1.5、1.0级电压表测量更准确。10、⽤⼀只串联型峰值电压表和⼀只并联型峰值电压表分别测量电压ux=(8+5sin ωt)V ，设被测电压的频率在电压

表的频率范围内，问两只电压表的⽰值各为多少？

解：ux(t)=(8+5sin ωt)V ， Uxm+=5V ，Uxp+=8+5=13V ，所以，串联式检波器输出对应Uxp+=13V ，并联式检波器输

出对应Uxm+=5V 。

答：交流电压的测量⽅案有：数字电压表测量法、模拟电压表测量法、电⼦电压表测量法、⽰波器测量法等。

⽰波器测量交流电压的步骤：1）⾸先将⽰波器的垂直偏转灵敏度微调旋钮置于校准位置[ CAL]。否则电压读数不准确。

2）将待测信号送⾄⽰波器的垂直输⼊端。

3）确定零电平线。置于“GND ”位置，调节垂直位移旋钮，将荧光屏上的扫描基线移到荧光屏的中央位置，即⽔平坐标轴上。

4）将y轴输⼊耦合⽅式选择开关置于AC档，适当选择V/div和t/div，触发信号源选择开关和触发信号极性开关位置。被测信号
