MPLS QoS配置

网络优化中的QoS配置与优化随着互联网的快速发展，人们对网络服务质量（Quality of Service，QoS）的要求越来越高。

QoS是指在网络中提供稳定、快速且可靠的服务的能力。

在网络优化中，QoS的配置和优化是至关重要的环节。

本文将介绍网络优化中的QoS配置与优化的原则、方法和技术。

一、QoS配置的原则QoS配置的目标是确保网络资源的合理分配，以提供更好的服务质量。

在进行QoS配置时，应遵循以下原则：1.理解用户需求：网络优化的首要任务是满足用户的需求和期望。

在进行QoS配置之前，需要深入了解用户对网络服务的需求，并将其转化为配置要求。

2.分类和优先级别：不同类型的网络流量具有不同的重要性和优先级。

在进行QoS配置时，应根据不同业务的特点划分不同的流量分类，并为每个分类设置相应的优先级。

3.资源分配策略：根据网络环境和用户需求，合理分配带宽和网络资源。

可以采用带宽限制、队列调度等技术手段，确保关键业务的带宽占用和资源分配。

4.弹性调整：网络负载和用户需求会发生变化，QoS配置也需要具备弹性调整的能力。

监测网络状态，根据实时数据进行调整，以保持网络质量的稳定性。

二、QoS配置的方法QoS配置的方法多种多样，根据不同的网络结构和需求选取适合的方法很重要。

以下是常见的QoS配置方法：1.差异化服务（Differentiated Services，DiffServ）：DiffServ致力于为不同流量分类提供不同的服务，通过对IP包进行标记和分类，根据优先级进行优先级别和控制。

DiffServ适用于大型网络和互联网服务提供商。

2.整流预测（IntServ）：IntServ是一个为特定应用程序提供保证服务质量的方法，它通过建立端到端的资源保留和流程建立来提供服务。

IntServ适用于实时音视频传输等敏感应用。

3.多协议标签交换（Multi-Protocol Label Switching，MPLS）：MPLS通过在网络中引入标签来优化数据包的转发效率和质量。

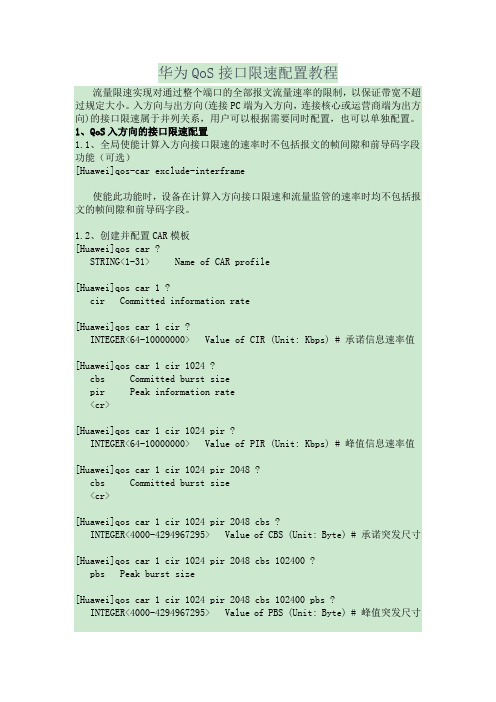

华为QoS接口限速配置教程流量限速实现对通过整个端口的全部报文流量速率的限制，以保证带宽不超过规定大小。

入方向与出方向(连接PC端为入方向，连接核心或运营商端为出方向)的接口限速属于并列关系，用户可以根据需要同时配置，也可以单独配置。

1、QoS入方向的接口限速配置1.1、全局使能计算入方向接口限速的速率时不包括报文的帧间隙和前导码字段功能（可选）[Huawei]qos-car exclude-interframe使能此功能时，设备在计算入方向接口限速和流量监管的速率时均不包括报文的帧间隙和前导码字段。

1.2、创建并配置CAR模板[Huawei]qos car ?STRING<1-31> Name of CAR profile[Huawei]qos car 1 ?cir Committed information rate[Huawei]qos car 1 cir ?INTEGER<64-10000000> Value of CIR (Unit: Kbps) # 承诺信息速率值[Huawei]qos car 1 cir 1024 ?cbs Committed burst sizepir Peak information rate<cr>[Huawei]qos car 1 cir 1024 pir ?INTEGER<64-10000000> Value of PIR (Unit: Kbps) # 峰值信息速率值[Huawei]qos car 1 cir 1024 pir 2048 ?cbs Committed burst size<cr>[Huawei]qos car 1 cir 1024 pir 2048 cbs ?INTEGER<4000-4294967295> Value of CBS (Unit: Byte) # 承诺突发尺寸[Huawei]qos car 1 cir 1024 pir 2048 cbs 102400 ?pbs Peak burst size[Huawei]qos car 1 cir 1024 pir 2048 cbs 102400 pbs ?INTEGER<4000-4294967295> Value of PBS (Unit: Byte) # 峰值突发尺寸1.3、在接口应用CAR模板[Huawei-GigabitEthernet0/0/11]qos car inbound 1接口上应用CAR模板后，设备对流入该接口的所有业务流量实施限速。

什么是计算机网络QoS请解释几种常见的QoS技术计算机网络的发展与普及使得人们可以更加便捷地进行信息传输和网络通信。

然而，网络连接质量的变化和波动会导致网络性能的不稳定，例如延迟、带宽不足和丢包等问题。

为了解决这些问题，计算机网络引入了QoS（Quality of Service，服务质量）技术，旨在提供更好的用户体验和网络性能。

QoS是指在网络中提供满足用户要求的服务质量的能力。

它通过有效管理网络资源和优化传输策略，以保证不同应用或服务在网络中能够得到适当的带宽、低延迟和可靠的连接。

下面将重点介绍几种常见的QoS技术。

1. IntServ（Integrated Services，综合服务）IntServ是一种基于资源预留的QoS技术。

它使用了传统的电路交换思想，即在通信建立之前，先为特定应用程序分配一定的网络资源。

IntServ适用于对延迟和带宽要求较高的应用，如视频会议和实时音频传输。

然而，IntServ难以适应大规模网络的需求，资源预留的方式在大规模网络中管理起来较为困难。

2. DiffServ（Differentiated Services，差异化服务）DiffServ采用了分层次的QoS策略，即将网络流量按照不同的优先级进行分类处理。

它为网络中的不同流量提供了不同等级的服务质量保证，包括实时流量和非实时流量。

DiffServ将网络流量划分为多个类别，并为每个类别分配不同的优先级，然后根据优先级进行调度和传输。

DiffServ相对于IntServ来说，更适用于大规模网络，能够更好地满足网络的可扩展性需求。

3. MPLS（Multi-Protocol Label Switching，多协议标签交换）MPLS是一种在数据链路层和网络层之间建立路径的技术。

通过引入标签交换的方式，MPLS可以对数据包进行快速转发和路由选择，以提高网络传输效率和降低延迟。

MPLS可以采用基于DiffServ的QoS 策略，为网络中的不同流量提供不同等级的服务质量。

中国电信路由型MPLSVPN／QOS技术原理及业务实现一、MPLSVPN的原理二、MPLSVPN的业务实现1.VPN的划分MPLSVPN将网络划分为三个层级：全局路由器（PE）、边缘路由器（CE）和客户路由器（CPE）。

全局路由器（PE）负责虚拟专线的建立和数据传输，边缘路由器（CE）连接PE和CPE，负责CE与PE之间的数据交换，而客户路由器（CPE）连接到CE上，提供了用户接入功能。

2.路由选择在MPLSVPN中，所有的路由选择都是由PE进行决策的，而不是由CE 或CPE来实现。

PE根据配置的路由策略选择最佳路径，并将其记录到CE 的路由表中。

这样，当数据包到达CE时，它会查找路由表，并将数据转发到相应的PE。

3.数据包的转发三、QoS技术的原理和业务实现1.QoS的原理QoS（Quality of Service）是一种网络流量管理技术，可以为网络中的不同服务提供不同的服务质量，确保关键应用的性能和可靠性。

QoS通过设置和管理数据包的优先级和带宽，控制网络拥塞和带宽分配。

它可以对不同的数据流进行分类和标记，然后根据优先级和带宽的设置，对不同的数据流进行排队、调度和控制。

2.QoS的业务实现QoS的业务实现主要包括三个方面：分类和标记、队列管理和带宽控制。

（1）分类和标记：QoS将从网络中接收到的数据流根据不同的应用或服务的不同需求进行分类和标记，用于后续的管理和处理。

（2）队列管理：QoS使用排队管理来控制流量的传输顺序。

它将不同的数据流放置在不同的队列中，并设置不同的优先级和调度算法，根据优先级和带宽设置，对数据流进行排队和调度。

（3）带宽控制：QoS通过设置和管理带宽来控制网络流量的大小和分配。

它可以设置优先级和带宽的参数，调整不同服务和应用的带宽占用情况，确保关键应用的带宽需求得到满足。

总结：。

3 MPLS QoS配置关于本章在MPLS网络中，通过配置MPLS QoS，对企业的网络流量进行调控，避免并管理网络拥塞，减少报文的丢失率，同时也可以为企业用户提供专用带宽或者为不同的业务（语音、视频、数据等）提供差分服务。

3.1 MPLS QoS简介介绍MPLS QoS的定义、由来和作用。

3.2 原理描述介绍MPLS QoS的实现原理。

3.3 配置注意事项介绍部署MPLS QoS的注意事项。

3.4 缺省配置介绍优先级映射表和缺省取值。

3.5 配置MPLS公网QoS通过配置MPLS公网的QoS功能，实现在MPLS网络中区分不同业务的优先级，从而提供差异化的服务。

3.6 参考信息介绍MPLS QoS的相关RFC清单。

3.1 MPLS QoS简介介绍MPLS QoS的定义、由来和作用。

定义MPLS QoS是部署QoS（Quality of Service）业务的重要组成部分，在实际的MPLS组网方案中往往通过差分服务（DiffServ）模型来实施QoS。

它可以为每个通过MPLS网络的业务提供指定的服务，并提供差异化的服务类型来满足各种需求。

目的MPLS使用标签转发替代了传统的路由转发，功能强大、灵活，可以满足各种新应用对网络的要求，而且MPLS支持多种网络协议（如IPv4、IPv6等）。

目前MPLS被广泛地应用于大规模网络的组建，而在MPLS网络中，无法通过IP QoS来实现服务质量（QoS），所以在MPLS网络中实现服务质量也就应运而生，即MPLS QoS。

与传统IP QoS根据IP报文的优先级来区分业务的服务等级类似，MPLS QoS根据报文的EXP来区分不同的数据流，实现差分服务，保证语音、视频数据流的低延时、低丢包率，保证网络的高利用率。

3.2 原理描述介绍MPLS QoS的实现原理。

3.2.1 MPLS DiffServ实现方案DiffServ的基本机制是在IP网络边缘，根据业务的服务质量要求将该业务映射到特定的业务类别中，利用IP报文中的DS（Differentiated Service）字段（由ToS（Type ofService）域而来）唯一的标记该类业务，然后骨干网络中的各节点根据该字段对各种业务采取预先设定的服务策略，保证相应的服务质量（具体描述请参见《CloudEngine8800&7800&6800&5800系列交换机配置指南-QoS》中的“优先级映射配置”）。

MPLS的报文参数1. 什么是MPLSMPLS（Multi-Protocol Label Switching），即多协议标签交换，是一种基于标签的高效数据传输技术。

它将数据包的转发不再依赖于IP地址，而是通过给数据包分配标签，实现快速转发，提高网络性能。

MPLS可以在现有的网络基础设施上无缝集成，并提供灵活的服务质量（QoS）、实时多媒体支持、重路由和故障恢复等功能。

它被广泛应用于广域网（WAN）和数据中心网络（DCN）等场景。

2. MPLS报文参数MPLS报文参数是指在MPLS网络中传输的数据报文所具备的各种属性和字段，用于实现数据包的标记和路由。

2.1 标签（Label）MPLS网络中的数据包将被分配一个标签，用于标识该数据包的转发路径。

标签通常由32位二进制数字表示，并在标头中进行传输。

标签可以根据需要进行分级，以实现灵活的路由和负载均衡。

2.2 标签交换表（Label Forwarding Table）标签交换表是MPLS网络中的关键组件，用于记录每个数据包标签的转发规则。

它包含了标签与下一跳路径的映射关系，可以根据标签的值快速查找到下一个路由器。

2.3 上行接口（Ingress Interface）上行接口是指数据包进入MPLS网络的接口。

在数据包进入MPLS网络之前，需要对数据包进行标记，并将其分配到相应的转发路径。

2.4 出口接口（Egress Interface）出口接口是指数据包从MPLS网络离开的接口。

当数据包到达目的地时，它将离开MPLS网络，然后通过出口接口传递给目标设备或网络。

2.5 TTL（Time to Live）TTL是数据包的生存时间，用于防止数据包在网络中无限循环。

当数据包经过一个路由器时，TTL值减1，当TTL值为0时，数据包将被丢弃。

2.6 EXP（Experimental）EXP字段是MPLS标签头中的一个字段，用于指示数据包的处理优先级。

它用于实现QoS功能，可以按照业务的需求对数据包进行优先级排序和处理。

MPLS QoS实现介绍1.前言MPLS，即多协议标签交换（Multiprotocol Label Switching），它使用标签转发替代了传统的路由转发，路由功能强大、灵活，可以满足各种新应用对网络的要求，而且其核心技术可扩展到多种网络协议（IPv6、IPX等）。

目前这种技术被广泛地应用于大规模网络的组建，在MPLS网络中实现服务质量(QoS)也就成为必须考虑的问题。

2.MPLS QoS实现介绍对于网络业务来说，服务质量(QoS)包括传输的带宽、传送的时延、数据的丢包率等，根据网络对应用的控制能力的不同，可以把网络QoS能力分为以下三种等级：尽力而为的服务、区分服务、保证服务。

2.1 保证服务(IntServ)保证服务是通过信令（signal）来完成的，应用程序首先通知网络它自己的流量参数和需要的特定服务质量请求，包括带宽、时延等，应用程序一般在收到网络的确认信息，即确认网络已经为这个应用程序的报文预留了资源后，才开始发送报文，同时应用程序发出的报文应该控制在流量参数描述的范围以内。

负责完成保证服务的信令为RSVP（Resource Reservation Protocol，资源预留协议），它通知路由器应用程序的QoS需求。

在MPLS中，InteServ的实现过程也是类似的，下面详细说明：在上图的环境中，LSR1、LSR2、LSR3之间为MPLS网络。

如果LSR1想建立一条到LSR3的预留路径，它就会经过LSR2向LSR3发送一个RSVP的PATH消息。

LSR3收到这个RSVP PATH消息后，就从它的标签池中分配一个标签(7)，并向LSR2发出一条RESV消息，消息携带分配的标签(7)。

同时LSR3在自己的LFIB中指定该标签(7)为输入标签。

LSR2收到这个RESV消息后，在LFIB中将该标签(7)作为输出标签，同时它还会分配一个新标签(3)作为输入标签，并将该标签(3)随RESV消息发送给LSR1。

MPLS-TP QoS三种管道的区别张艳明2012-12-26 1.前言在MPLS VPN网络上，运营商往往需要在边缘路由器上做出一个选择，就是是否信任上行流量已经携带的优先级信息，此时mpls qos为了解决的问题是如何把CE侧的服务等级拷贝到provider来实现，从而让provider来根据客户的服务等级来实现拆分服务，PTN网络提供了常用的三种不同的MPLS COS（Class of ServiCE，业务类型）处理模式，以备运营商灵活选择。

注：cisco实现了4种方式的mpls qos,分别为:1)Uniform mode2)Pipe mode3)Short Pipe mode4)Long Pipe mode2.MPLS-TP Qos管道模式2.1.Uniform Mode当运营商认为可以完全信任CE侧流量携带过来的QoS参数时，可以采用Uniform模式，这时PE将CE侧携带上来的报文的COS值直接复制到MPLS外层标签的EXP字段中，从而保证在Core中给予同样的QoS保证。

2.2.pipe Mode当运营商完全不关心CE侧用户设置的QoS参数时，就忽略用户携带的QoS参数，在PE上为MPLS外层标签的EXP字段重新赋值，结果是从ingress边缘路由器到egress边缘路由器，都按照运营商的意愿进行Core上的QoS调度，直到将流量送出Core之后，报文再根据其原来携带的COS值转发。
