第2章 注射模概述

1 第2章 塑料注射模设计要点

塑料注射模是塑料模具中产量、产值最大，同时也是技术难度最大的一类模具。因此，模具设计实训中应至少完成一副塑料注射模的设计（以下除非特别注明，本书中的塑料模一般指的就是塑料注射模）；本章结合企业的工作实际，将塑料模相关的设计要点与规范做一简要的复习。

2.1 常用塑料及其成型特点

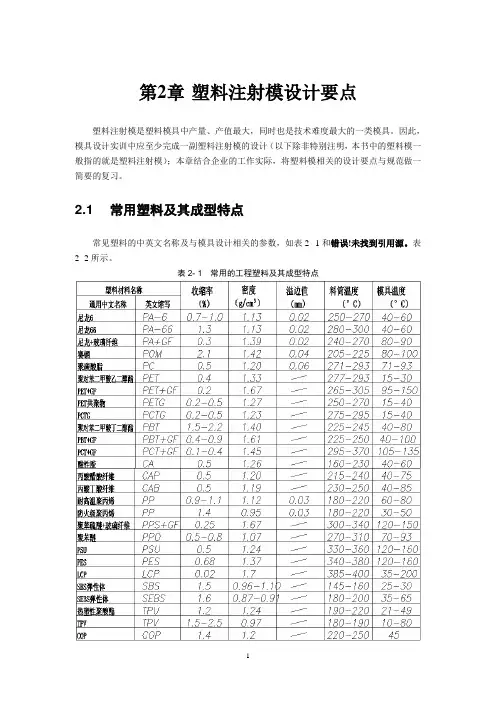

常见塑料的中英文名称及与模具设计相关的参数，如表2- 1和错误！未找到引用源。表2- 2所示。

表2- 1 常用的工程塑料及其成型特点

2

表2- 2 常用的通用塑料及其成型特点

2.2 塑料注射模的基本组成

一般情况下，对于塑料模具而言，主要有二类，一类为二板模，俗称大水口模；另一类为三板模，俗称细水口模。

不管是二板模，还是三板模，塑料模具一般由以下几个部分组成。

1、模架：模架构成了塑料模具最基本的框架部分。模架一般可从专业模架厂商处直接采购。

2、塑料模具的核心部分——型腔和型芯：主型腔和主型芯俗称模仁或内模，是模具里面最重要的组成部分。设计工作的大部分时间的也花费在模仁的设计上。不过，相对有些比较简单的模具，它没有模仁部分，产品直接在模板上面成形，特别是早期的塑料模具大都如此，这种结构已经逐步淘汰。

3、塑料模具附助零件：如定位环、浇口套、推杆（也称顶杆或顶针）、拉料杆（俗称抓料销）、支撑柱、顶出板导柱导套、支撑钉（俗称垃圾钉）等。如果是三板模，往往还要设置专门的顺序开模控制机构。

4、塑料模具的附助系统：一般的塑料模具有以下三个系统：浇注系统、顶出系统、冷却系统。有时，因为所运用的塑料材料需加热的温度很高，所以，有的模具还会存在一个加热系统。

5、当塑料制品侧向有孔或卡勾的时候，模具还必须设置一个或多个处理这些孔、卡脱模的机构，如滑块、斜推杆杆、油压缸等等。这种处理的机构称之为侧向分型与抽芯机构。

2.3 标准模架

为了在缩短模具的设计与制造时间，模具制造企业的往往将工作的重点放在模仁的设计 3 与加工上，而作为基础构建的模架往往采用专业厂家的标准模架。

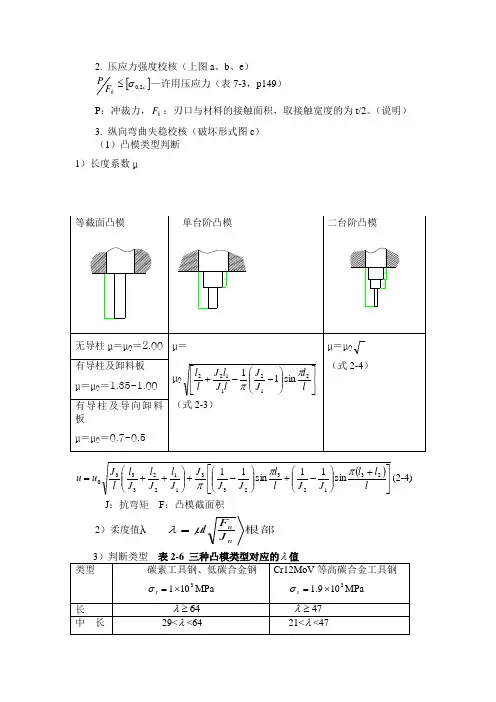

2. 压应力强度校核（上图a、b、e）

ckFP2.0—许用压应力（表7-3，p149）

P：冲裁力，kF：刃口与材料的接触面积，取接触宽度的为t/2。（说明）

3. 纵向弯曲失稳校核（破坏形式图c）

（1）凸模类型判断

1）长度系数µ

lllJJllJJJJlJlJllJuu2312323311223330sin11sin11(2-4)

J：抗弯矩 F：凸模截面积

2）柔度值λ 根部nnJFl

3）判断类型 表2-6 三种凸模类型对应的值

类型 碳素工具钢、低碳合金钢

3101sMPa Cr12MoV等高碳合金工具钢

3109.1sMPa

长 64 47

中 长 29<<64 21<<47 等截面凸模

单台阶凸模

二台阶凸模

无导柱µ＝µ0＝2.00 µ＝µ0llJJlJlJll2121122sin11

（式2-3） µ＝µ0

（式2-4） 有导柱及卸料板

µ＝µ0＝1.35-1.00

有导柱及导向卸料板

µ＝µ0＝0.7-0.5 短 ≤29 ≤21

（2）许用载荷：

长凸模——式2-6

P≤22ulKEJn

（2-6）

中长凸模——式2-7 P≤nnsnsEJFulKF2241 （2-7）

短凸模——不会失稳

式（2-6）、（2-7）中，K为安全系数，圆、正方、低矩形截面K=2.5，其它截面K=3.E：弹性模量，工具钢E＝2.1×105MPa

k：安全系数，圆、正方、低矩形k＝2.5，其它k＝3

本科毕业设计（论文）通过答辩

机械模具毕业设计（论文），优质质量，通过答辩，毕业无忧 清新剂盒盖注射模设计

目录

第一章 塑件材料选择

1.1清新剂盒盖材料选择及其性能………………………………………………………

第二章 塑件结构分析

2.1塑件结构……………………………………………………………………………………

2.2模具结构初步讨论…………………………………………………………………………

第三章 模具设计

4.1模具设计总体概述…………………………………………………………………………

4.2模具分型面确定……………………………………………………………………………

4.3模具型腔设计………………………………………………………………………………

4.4模具浇注系统设计…………………………………………………………………………

4.5模具顶出系统设计…………………………………………………………………………

4.6模具冷却系统设计…………………………………………………………………………

4.7EMX模架及其它机构设计

第四章 绘制模具总装配图

5.1模具2D总装配图…………………………………………………………………………

5.2模具3D图……………………………………………………………………………

第五章 注射机的选择

5.1注射机有关工艺参数校核…………………………………………………………………

5.2注射机型号选择……………………………………………………………………………

总结……………………………………………………………………………………………

参考文献………………………………………………………………………………

本科毕业设计（论文）通过答辩

机械模具毕业设计（论文），优质质量，通过答辩，毕业无忧 第一章 塑件材料选择

1.1清新剂盒盖材料选择

本示例采用的材料是PVC。 PVC是使用最广泛的塑料材料之一。PVC材料是一种非结晶性材料。PVC材料在实际使用中经常加入稳定剂、润滑剂、辅助加工剂、色料、抗冲击剂及其它添加剂。PVC材料具有不易燃性、高强度、耐气侯变化性以及优良的几何稳定性。PVC对氧化剂、还原剂和强酸都有很强的抵抗力。然而它能够被浓氧化酸如浓硫酸、浓硝酸所腐蚀并且也不适用与芳香烃、氯化烃接触的场合。PVC在加工时熔化温度是一个非常重要的工艺参数，如果此参数不当将导致材料分解的问题。PVC的流动特性相当差，其工艺范围很窄。特别是大分子量的PVC材料更难于加工（这种材料通常要加入润滑剂改善流动特性），因此通常使用的都是小分子量的PVC材料。PVC的收缩率相当低，一般为0.2~0.6%。
