O型密封圈标准及沟槽设计规范
2016-06-13 00:00
O型橡胶密封圈
一、O形橡胶密封圈是一种断面形状为圆形的密封元件，它广泛用于多种机械设备中，在
一定温度、
压力及不同的液体或气体介质中起到密封作用，与其它密封圈相比，具有如下的优越性能：
①、密封部位结构简单，安装部位紧凑，而且重量较轻。
②、有自密封作用，往往只用一个密封件便能完成密封效果。
③、密封性能好，用作固定密封时几乎没有泄漏，用作运动密封时，只在速度较高时才
有些泄漏。
④、运动摩擦阻力很小，对于压力交变的场合也能适应。
⑤、尺寸和沟槽已标准化，成本低，产品易得，便于使用和外购。
与其它密封圈相比，也存在下列三个问题：
①、起动时的摩擦阻力大。
②、用作气动装置的密封时，必须加润滑油，防止磨损。
③、对偶合配件，如运动面、沟槽、间隙等的加工尺寸及精度要求很严。
O形橡胶密封圈的结构设计原理
因为O形橡胶密封圈是安装在各种沟槽中使用，现将安装沟槽情况列于表4-1-3。
压力与密封间隙
O形橡胶密封圈一般是由压缩所产生的回弹来进行密封的，但随着压力的增加，其被挤入
密封浊隙而产生形状变化，如图4-1
为了使O形橡胶密封圈具有良好的密封作用和延长使用寿命，必须使O形橡胶密封圈的安装沟槽
和密封部位的间隙设计恰当，当间隙过大时O形橡胶密封圈在油压的作用下挤间隙，造成损伤，从
而引起漏损。当工作压力小于9.8Mpa时一般不设计挡圈,当压力大于9.8Mpa时O形橡胶密封圈承
压面易被挤出，应加挡圈;若单向受压，在承压面设置一个挡圈，若是双向受压则要设置二个挡圈，
如图4-2
O型圈执行标准
O型圈的硬度与沟槽最大间隙及工作压力关系
密封间隙的大小与压力等级、橡胶硬度及O形橡胶密封圈断面的直径相关情况，见下表：
一般径向密封沟槽宽度; 见表4-1-5
不同截面O形橡胶密封圈轴向沟槽宽度和深度

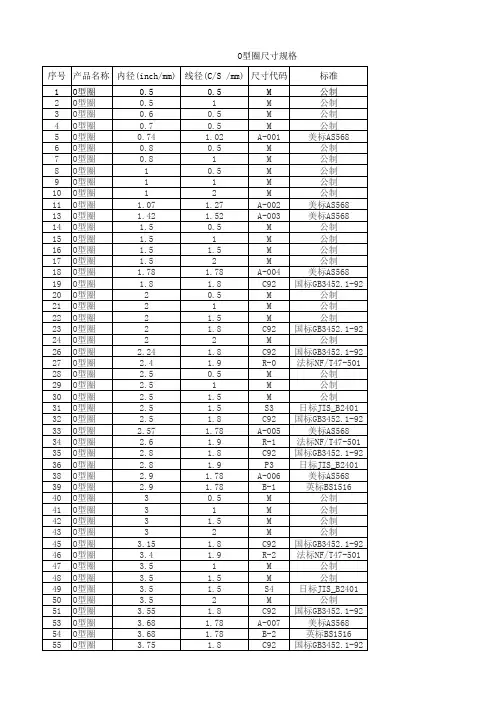

序号产品名称内径(inch/mm)线径(C/S /mm)尺寸代码标准
1O型圈0.50.5M公制
2O型圈0.51M公制
3O型圈0.60.5M公制
4O型圈0.70.5M公制
5O型圈0.741.02A-001美标AS568
6O型圈0.80.5M公制
7O型圈0.81M公制
8O型圈10.5M公制
9O型圈11M公制
10O型圈12M公制
11O型圈1.071.27A-002美标AS568
13O型圈1.421.52A-003美标AS568
14O型圈1.50.5M公制
15O型圈1.51M公制
16O型圈1.51.5M公制
17O型圈1.52M公制
18O型圈1.781.78A-004美标AS568
19O型圈1.81.8C92国标GB3452.1-92
20O型圈20.5M公制
21O型圈21M公制
22O型圈21.5M公制
23O型圈21.8C92国标GB3452.1-92
24O型圈22M公制
26O型圈2.241.8C92国标GB3452.1-92
27O型圈2.41.9R-0法标NF/T47-501
28O型圈2.50.5M公制
29O型圈2.51M公制
30O型圈2.51.5M公制
31O型圈2.51.5S3日标JIS_B2401
32O型圈2.51.8C92国标GB3452.1-92
33O型圈2.571.78A-005美标AS568
34O型圈2.61.9R-1法标NF/T47-501
35O型圈2.81.8C92国标GB3452.1-92
36O型圈2.81.9P3日标JIS_B2401
38O型圈2.91.78A-006美标AS568
39O型圈2.91.78B-1英标BS1516
40O型圈30.5M公制
41O型圈31M公制
42O型圈31.5M公制
43O型圈32M公制
45O型圈3.151.8C92国标GB3452.1-92
46O型圈3.41.9R-2法标NF/T47-501
47O型圈3.51M公制
48O型圈3.51.5M公制
49O型圈3.51.5S4日标JIS_B2401
O型圈
一、O型圈自身优点：
1）O型圈重量较轻，所占用空间较小，可适用于大范围压力、温度和间隙场合；
2）O型圈适合多种不同的密封介质；
3）O型圈易于维修，不易损伤；
4）O型圈功能失效一般是渐进的，并且易于发现和识别；
5）O型圈具有高耐磨性，O型圈密封面磨损后具有自动弹性补偿功能；
6）O型圈使用寿命较长，在正确使用条件下，可达到O型圈材料的老化期；
7）O型圈适合多种密封形式，O型圈可用于旋转运动、轴向往复运动或组合运动。
二、如何合理设计O型圈沟槽尺寸
沟槽中的O型圈在介质压力驱使下会发生变形，O型圈边缘部分会流入间隙位置达到O型圈密封功能。O型圈受到的压力越大，致使O型圈变形越大，则O型圈将获得更好的密封效果。在O型圈受到的压力超出其承受极限时，则O型圈会被挤入到间隙中，造成O型圈密封失效。为此O型圈沟槽设计时，必须合理搭配O型圈硬度、工作压力和间隙公差之间关系。并且在O型`圈沟槽设计时，应使O型圈沟槽间隙尽可能小。实际作业中，不可避免地会遇到O型圈沟槽间隙较大，为避免O型圈被挤入到间隙中，应考虑选用抗挤出能力强和尺寸稳定性较好的材质做成O型圈，如聚氨酯材料O型圈。
O型圈硬度、工作压力、间隙公差之关系 O型圈-线径/硬度/压力之关系-间隙公差
线径
mm 压力
硬度 35
KG/CM² 70
KG/CM² 105
KG/CM² 140
KG/CM² 175
KG/CM² 210
KG/CM² 350
KG/CM²
1.78 70 0.15 0.10 0.05
80 0.20 0.15 0.10 0.05 0.03
90 0.25 0.20 0.13 0.10 0.08 0.05 0.03
2.62 70 0.18 0.13 0.08
80 0.25 0.18 0.13 0.08 0.04
90 0.30 0.25 0.18 0.13 0.10 0.08 0.04

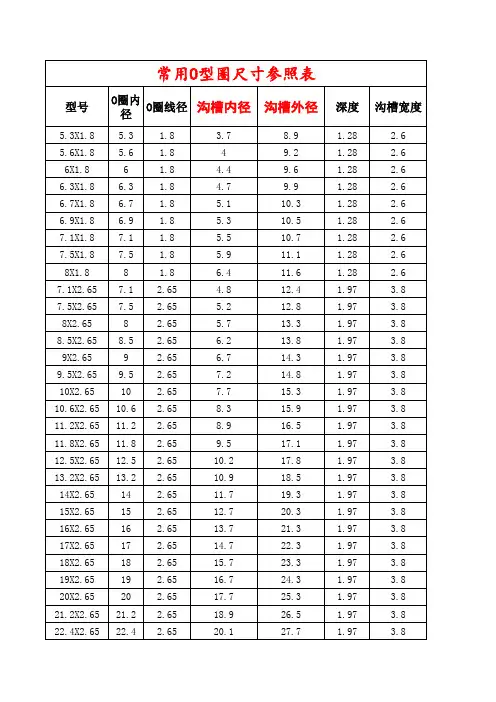

型号O圈内径O圈线径沟槽内径沟槽外径深度沟槽宽度5.3X1.85.31.83.78.91.282.65.6X1.85.61.849.21.282.66X1.861.84.49.61.282.66.3X1.86.31.84.79.91.282.66.7X1.86.71.85.110.31.282.66.9X1.86.91.85.310.51.282.67.1X1.87.11.85.510.71.282.67.5X1.87.51.85.911.11.282.68X1.881.86.411.61.282.67.1X2.657.12.654.812.41.973.87.5X2.657.52.655.212.81.973.88X2.6582.655.713.31.973.88.5X2.658.52.656.213.81.973.89X2.6592.656.714.31.973.89.5X2.659.52.657.214.81.973.810X2.65102.657.715.31.973.810.6X2.6510.62.658.315.91.973.811.2X2.6511.22.658.916.51.973.811.8X2.6511.82.659.517.11.973.812.5X2.6512.52.6510.217.81.973.813.2X2.6513.22.6510.918.51.973.814X2.65142.6511.719.31.973.815X2.65152.6512.720.31.973.816X2.65162.6513.721.31.973.817X2.65172.6514.722.31.973.818X2.65182.6515.723.31.973.819X2.65192.6516.724.31.973.820X2.65202.6517.725.31.973.821.2X2.6521.22.6518.926.51.973.822.4X2.6522.42.6520.127.71.973.8常用O型圈尺寸参照表23.6X2.6523.62.6521.328.91.973.825X2.65252.6522.730.31.973.825.8X2.6525.82.6523.531.11.973.826.5X2.6526.52.6524.231.81.973.828X2.65282.6525.733.31.973.830X2.65302.6527.735.31.973.818X3.55183.5515.125.12.75519X3.55193.5516.126.12.75520X3.55203.5517.127.12.75521.2X3.5521.23.5518.328.32.75522.4X3.5522.43.5519.529.52.75523.6X3.5523.63.5520.730.72.75525X3.55253.5522.132.12.75526.5X3.5526.53.5523.633.62.75528X3.55283.5525.135.12.75530X3.55303.5527.137.12.75531.5X3.5531.53.5528.638.62.75532.5X3.5532.53.5529.639.62.75533.5X3.5533.53.5530.640.62.75534.5X3.5534.53.5531.641.62.75535.5X3.5535.53.5532.642.62.75536.5X3.5536.53.5533.643.62.75537.5X3.5537.53.5534.644.62.75538.7X3.5538.73.5535.845.82.75540X3.55403.5537.147.12.75541.2X3.5541.23.5538.348.32.75542.5X3.5542.53.5539.649.62.75543.7X3.5543.73.5540.850.82.75545X3.55453.5542.152.12.75546.2X3.5546.23.5543.353.32.75547.5X3.5547.53.5544.654.62.75548.7X3.5548.73.5545.855.82.75550X3.55503.5547.157.12.75551.5X3.5551.53.5548.658.62.75553X3.55533.5550.160.12.75554.5X3.5554.53.5551.661.62.75556X3.55563.5553.163.12.75558X3.55583.5555.165.12.75560X3.55603.5557.167.12.75561.5X3.5561.53.5558.668.62.75563X3.55633.5560.170.12.75565X3.55653.5562.172.12.75567X3.55673.5564.174.12.75569X3.55693.5566.176.12.75571X3.55713.5568.178.12.75573X3.55733.5570.180.12.75575X3.55753.5572.182.12.75577.5X3.5577.53.5574.684.62.75580X3.55803.5577.187.12.75582.5X3.5582.53.5579.689.62.75585X3.55853.5582.192.12.75587.5X3.5587.53.5584.694.62.75590X3.55903.5587.197.12.75592.5X3.5592.53.5589.699.62.75595X3.55953.5592.1102.12.75597.5X3.5597.53.5594.6104.62.755100X3.551003.5597.1107.12.755103X3.551033.55100.1110.12.755106X3.551063.55103.1113.12.755109X3.551093.55106.1116.12.755112X3.551123.55109.1119.12.755115X3.551153.55112.1122.12.755118X3.551183.55115.1125.12.755450X74507444.64645.729.7462X74627456.64765.729.7
