型钢混凝土组合结构技术规程1. 引言型钢混凝土组合结构是一种结合了钢结构的高强度和钢筋混凝土结构的耐久性和抗震性能的新型建筑结构形式。
该技术能够充分发挥型钢的抗拉和抗剪性能，同时利用钢筋混凝土的抗压性能，为建筑结构提供更好的整体性能。
本文将介绍型钢混凝土组合结构的技术规程，包括设计要求、施工工艺、质量控制等方面。
2. 设计要求2.1 型钢选择在型钢混凝土组合结构中，应选择具有较高强度和良好可焊性的型钢。
常见的型钢有工字钢、槽钢、角钢等。
设计时应根据结构承载力和抗震性能要求，合理选择型钢的规格和型号。
2.2 混凝土选择混凝土的强度等级应根据结构的受力特点和使用要求确定。
同时，还需要考虑混凝土的耐久性和抗裂性能。
混凝土配合比应按照相关标准确定，确保混凝土的强度和工作性能符合设计要求。
2.3 接头设计型钢与钢筋混凝土的连接采用螺栓连接、焊接或粘接等方式。
接头设计应满足强度和刚度要求，并确保与结构其他部分的协调性。
在设计接头时，还需要考虑金属界面的防腐蚀和防锈措施。
3. 施工工艺3.1 型钢加工和制造型钢应按照设计要求进行加工和制造。
加工过程中应注意控制尺寸公差和表面质量，确保型钢的精度和质量。
在焊接过程中，应采取有效的预热和热处理措施，保证焊接接头的强度和可靠性。
3.2 钢筋混凝土施工钢筋混凝土施工应按照相关规程进行，包括模板安装、钢筋布置、混凝土浇筑和养护等工艺。
在施工过程中，应注意保证混凝土的均匀性和密实性，控制混凝土的温度和湿度，避免龟裂和脱层等问题。
3.3 型钢与混凝土连接型钢与混凝土的连接应按照设计要求进行，包括焊接、螺栓连接或粘接等方式。
在连接过程中，应严格控制连接的位置和尺寸，并进行必要的质量检验和测试。
连接部位应满足强度和刚度要求，确保结构的安全性和稳定性。
4. 质量控制4.1 型钢质量控制型钢应进行材料强度和化学成分分析，确保符合设计和标准要求。
在型钢加工和制造过程中，应进行尺寸和表面质量的检查，确保型钢的精度和质量。
浅析型钢—混凝土结构施工技术型钢混凝土组合结构的定义是：型钢混凝土组合结构是把型钢埋入钢筋混凝土中的一种独立的结构型式。
它主要包括三个组成部分：型钢、钢筋和混凝土，这三种物质是组成建筑物的中流砥柱。
任何一项新技术都凝聚着设计者的心血，都有一定的科学原理，也有其自己的技术性和进步性。
型钢混凝土组合结构的产生，为建筑行业注入了新鲜血液。
相比于传统的建筑技术，它也必然存在着优势与不足。
首先，从优势方面去说，它比传统的钢筋混凝土结构具有更大的承载力、更强的刚度和更加良好的抗震性能。
不仅仅如此，它的构件截面小，可以节省很多的空间。
而且，它的抗剪能力高、延性好；除此之外，型钢混凝土组合结构施工时能节省模板，如果模板部分的面积节省出来了，就能节省很大一部分建筑原材料和人力，从而加快施工进度，提高施工效率，这对于各方面来说都是有益的。
？1、工艺流程施工技术交底→绑扎承台及筏板钢筋→预埋地脚埋件→浇筑底板→承台混凝土→安装第一节型钢柱→柱脚灌浆→安装型钢梁→绑扎柱子钢筋→安装柱模板→浇筑柱子混凝土至梁底→拆除柱模→安装水平结构模板→绑扎梁# 板钢筋→浇筑梁# 板混凝土→ 安装第二节型钢柱→依次进行作业。
2、施工技术要点2.1 預埋地脚螺栓钢结构地脚螺栓的预埋工作非常关键，它直接影响第一节型钢柱的安装精度乃至关系到整个工程钢结构的安装质量。
安装地脚螺栓需专人在纵横两个方向用经纬仪和水准仪控制预埋件轴线及标高。
并在四个方向加固，安放调节螺母利用水准仪调节螺杆的高度，保证埋件标高。
校正并加固，检查合格后，请监理工程师验收。
预埋验收合格后，在螺栓丝头部位上涂黄油并包上油纸保护。
2.2 型钢柱的吊装2.2.1 初校型钢柱多采用十字型或圆形截面，为充分利用塔吊及起重机的能力和减少连接，一般制成一层一节，节与节之间采用坡口焊接。
型钢柱就位后立即对垂直度、轴线、牛腿标高进行初校，安设临时螺栓固定，采用倒连与钢丝绳或缆风绳配合经纬仪校正检查柱子的垂直度。
型钢混凝土组合结构设计摘要：组合结构的使用已经广泛，其中钢与混凝土的组合结构是最为常见的结构形式，而且相当成熟，已经自成独立的结构体系。
在我国，组合结构仍属新的结构形式，随着大量建筑物的兴建，组合结构作为新兴结构得到越来越广泛的采用，应用前景越来越好。
所以，对钢与混凝土组合结构的结构形式及性能特点有一定的了解是很有必要的。
关键词：型钢混凝土；组合结构；计算；要求引言近年来，随着我国建筑业的快速发展，型钢混凝土组合结构在各种工程结构中得到了更为广泛的应用。
在大跨度建筑、高层以及超高层建筑工程中，型钢混凝土组合结构体现出了比钢结构和钢筋混凝土结构更加优越的特性。
一、型钢混凝土结构的概述由混凝上包裹型钢做成的结构被称为型钢混凝土结构。
它的特征是在型钢结构的外面有一层混凝土的外壳。
型钢混凝土中的型钢除采用轧制型钢外，还广泛使用焊接型钢。
此外还配合使用钢筋和钢箍。
我国过去也采用劲性钢筋混凝土这个名称。
型钢混凝土梁和柱是最基本的构件。
型钢可以分为实腹式和空腹式两大类。
实腹式型钢可由型钢或钢板焊成，常用的截面型式有I、H、工、T、槽形等和矩形及圆形钢管。
空腹式构件的型钢一般由缀板或缀条连接角钢或槽钢而组成。
型钢混凝土框架是由型钢混凝土柱以及梁构成的，框架的组合形式多样，有钢筋混凝土梁、组合梁以及钢梁。
通常钢筋混凝土剪力墙在高层建筑型钢混凝土框架设置比较常见，此外型钢支撑或者型钢桁架也比较多见，由此型钢混凝土剪力墙的组合形式就比价多样，其抗剪性能也比一般的钢筋混凝土要好很多，其使用作用在建筑工程结构中会更好地发挥。
二、型钢混凝土结构的优点分析1、型钢混凝土的型钢可不受含钢率的限制，其承载能力可以高于同样外形的钢筋混凝土构件的承载能力一倍以上；可以减小构件的截面，对于高层建筑，可以增加使用面积和楼层净高。
2、型钢混凝土结构的施工工期比钢筋混凝土结构的工期大为缩短。
型钢混凝土中的型钢在混凝土浇灌前已形成钢结构，具有相当大的承载能力，能够承受构件自重和施工时的活荷载，并可将模板悬挂在型钢上，而不必为模板设置支柱，因而减少了支模板的劳动力和材料。
1组合结构构造要求1.1栓钉的设置栓钉是组合结构中常见的抗剪连接件，用于抵抗钢材与混凝土交界面的剪力。
根据规范及图集规定一般下列位置需设置栓钉。
抗剪栓钉的直径规格宜选用19mm和22mm，其长度不宜小于4倍栓钉直径，水平和竖向间距不宜小于6倍栓钉直径且不宜大于200mm。
栓钉中心至型钢翼缘边缘不应小于50mm，栓钉顶面的混凝土保护层厚度不宜小于15mm。
1.1.1型钢混凝土梁栓钉设置要求对于配置实腹式型钢的托墙转换梁、托柱转换梁、悬臂梁和大跨度框架梁等主要承受竖向重力荷载的梁，型钢上翼缘应设置栓钉。
（组规5.5.14）剪力墙洞口连梁中配置的型钢或钢板，其高度不宜小于0.7倍连梁高度，型钢或钢板应伸入洞口边，其伸入墙体长度不应小于2倍型钢或钢板高度；型钢腹板及钢板两侧应设置栓钉。
（组规9.2.11）当框架柱一侧为型钢混凝土梁，另一侧为钢筋混凝土梁时，型钢混凝土梁中的型钢，宜延伸至钢筋混凝土梁1/4跨度处，且在伸长段型钢上、下翼缘设置栓钉。
栓钉直径不宜小于19mm，间距不宜大于200mm，且在梁端至伸长段外2倍梁高范围内，箍筋应加密。
（组规14.4.1）型钢混凝土悬臂梁自由端的纵向受力钢筋应设置专门的锚固件，型钢梁的上翼缘宜设置栓钉；型钢混凝土转换梁在型钢上翼缘宜设置栓钉。
栓钉的最大间距不宜大于200mm，栓钉的最小间距沿梁轴线方向不应小于6倍的栓钉杆直径，垂直梁方向的间距不应小于4倍的栓钉杆直径，且栓钉中心至型钢板件边缘的距离不应小于50mm。
栓钉顶面的混凝土保护层厚度不应小于15mm。
（组规14.4.2）1.1.2型钢混凝土柱栓钉设置要求各种结构体系中的型钢混凝土柱，宜在下列部位设置抗剪栓钉：1）埋入式柱脚型钢翼缘埋入部分及其上一层柱全高；2）非埋入式柱脚上部第一层的型钢翼缘和腹板部位；3）结构类型转换所设置的过渡层及其相邻层全高范围的翼缘部位；4）结构体系中设置的腰桁架层和伸臂桁架加强层及其相邻楼层柱全高范围的翼缘部位；5）梁柱节点区上、下各2倍型钢截面高度范围的型钢柱翼缘部位；6）受力复杂的节点、承受较大外加竖向荷载或附加弯矩的节点区，在节点上、下各1/3柱高范围的型钢柱翼缘部位；7）框支层及其上、下层的型钢柱全高范围的翼缘部位；8）各类体系中底层和顶层型钢柱全高范围的翼缘部位（组规14.7.1）在各种结构体系中，当结构下部楼层采用型钢混凝土柱，上部楼层采用钢筋混凝土柱时，在此两种结构类型间应设置结构过渡层，过渡层应符合下列规定：1）设计中确定某层柱由型钢混凝土柱改为钢筋混凝土柱时，下部型钢混凝土柱中的型钢应向上延伸一层或二层作为过渡层，过渡层柱的型钢截面可适当减小，纵向钢筋和箍筋配置应按钢筋混凝土柱计算，不考虑型钢作用；箍筋应沿柱全高加密；2）结构过渡层内的型钢翼缘应设置栓钉，栓钉的直径不应小于19mm，栓钉的水平及竖向间距不宜大于200mm，栓钉至型钢钢板边缘距离不宜小于50mm。
钢-混凝土组合结构的设计与应用钢-混凝土组合结构因其结合了钢材和混凝土两种材料的优点，在现代建筑工程中得到了广泛应用。
钢材具有高强度、轻质和良好的抗拉性能，而混凝土具有良好的抗压性能和耐久性。
钢-混凝土组合结构通过将钢材和混凝土合理结合，提高结构的整体性能和经济性。
本文将探讨钢-混凝土组合结构的设计原则、应用方法及其在实际工程中的应用。
首先，钢-混凝土组合结构的设计需要综合考虑钢材和混凝土的材料特性和受力特点。
常见的组合结构形式包括组合梁、组合柱和组合楼板等。
组合梁通过在钢梁上浇筑混凝土板，形成整体受力构件，提高结构的抗弯和抗剪能力；组合柱通过在钢管或型钢内浇筑混凝土，增强柱的承载能力和稳定性；组合楼板通过在钢梁和混凝土板之间设置剪力连接件，实现钢材和混凝土的共同受力，提高楼板的整体刚度和承载能力。
在组合结构的设计中，剪力连接件是确保钢材和混凝土共同受力的关键。
剪力连接件通过提供剪力传递路径，保证钢材和混凝土之间的协调变形和受力。
例如，常用的剪力连接件包括剪力钉、剪力键和栓钉等，这些连接件通过焊接或螺栓连接在钢梁和混凝土之间，提供可靠的剪力传递和受力性能。
在施工过程中，钢-混凝土组合结构的质量控制是确保结构性能和安全性的关键。
钢材和混凝土的施工质量直接关系到组合结构的整体性能和耐久性。
例如，钢材的制造和安装需要严格控制，以确保钢构件的尺寸精度和连接质量。
钢梁和钢柱的焊接和螺栓连接必须符合设计要求，确保接头的强度和稳定性。
混凝土的浇筑和养护质量对组合结构的性能也有重要影响。
通过采用高性能混凝土和科学的养护措施，可以提高混凝土的强度和耐久性，确保组合结构的长期稳定和安全。
在实际应用中，钢-混凝土组合结构已经在多个工程项目中取得了显著成效。
例如，上海的东方明珠广播电视塔通过采用钢-混凝土组合柱和组合梁结构，实现了建筑物的高强度和高稳定性，成为现代建筑工程的杰出代表；英国的伦敦塔桥通过采用组合梁和组合楼板结构，提高了桥梁的承载能力和耐久性，确保了桥梁的安全性和使用寿命。

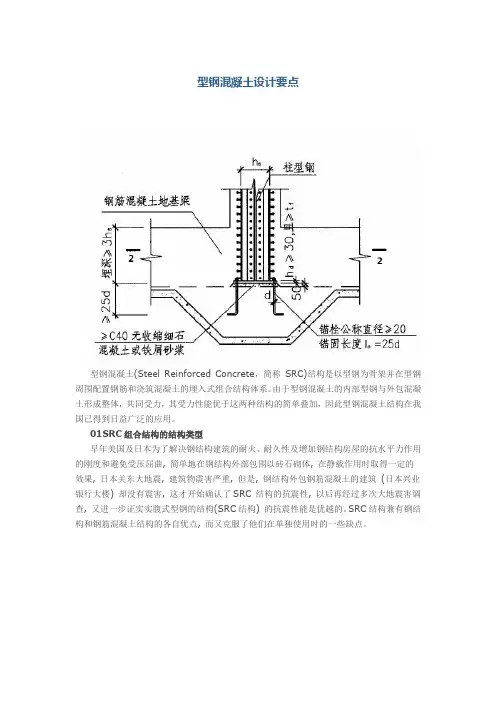

型钢混凝土设计要点型钢混凝土(Steel Reinforced Concrete，简称SRC)结构是以型钢为骨架并在型钢周围配置钢筋和浇筑混凝土的埋入式组合结构体系。
由于型钢混凝土的内部型钢与外包混凝土形成整体，共同受力，其受力性能优于这两种结构的简单叠加，因此型钢混凝土结构在我国已得到日益广泛的应用。
01SRC组合结构的结构类型早年美国及日本为了解决钢结构建筑的耐火、耐久性及增加钢结构房屋的抗水平力作用的刚度和避免受压屈曲, 简单地在钢结构外部包围以砖石砌体, 在静载作用时取得一定的效果, 日本关东大地震, 建筑物震害严重, 但是, 钢结构外包钢筋混凝土的建筑(日本兴业银行大楼) 却没有震害, 这才开始确认了SRC 结构的抗震性, 以后再经过多次大地震害调查, 又进一步证实实腹式型钢的结构(SRC结构) 的抗震性能是优越的。
SRC结构兼有钢结构和钢筋混凝土结构的各自优点, 而又克服了他们在单独使用时的一些缺点。
目前SRC结构构件在各种结构体系中的应用一般有以下方式：(1) SRC纯框架或支撑框架结构；(2) SRC框架(框筒) ———SRC剪力墙(核心筒)或钢筋混凝土剪力墙(核心筒) 结构;(3)地下室或底部若干层采用SRC, 上部采用钢结构;(4)地下室或底部若干层采用SRC, 上部采用钢筋混凝土结构；(5)框架柱采用SRC, 梁采用钢或钢筋混凝土;(6)在一般剪力墙和筒体———剪力墙中采用SRC剪力墙。
02SRC梁正截面承载力计算方法型钢混凝土结构可根据内部配钢形式的不同分为实腹式和空腹式两大类。
实腹式型钢通常采用由钢板焊接拼制成或直接轧制而成的工字型、H 型、口字型、十字型截面等；空腹式型钢一般由缀板或缀条连接角钢或槽钢构成空间桁架式骨架。
目前对于实腹式型钢混凝土梁抗弯承载力的计算方法，国内外主要采用以下3 种计算方法，即：（1）折算刚度法：考虑外包混凝土的折算刚度，按钢结构设计方法计算。
型钢混凝土组合结构技术规程一、引言型钢混凝土组合结构是一种结合了型钢和混凝土的建筑结构形式，具有较高的强度和刚度，能够满足大跨度建筑和高层建筑的结构需求。
本技术规程旨在规范型钢混凝土组合结构的设计、施工和验收等技术要求，以确保其安全可靠性和经济性。
二、材料要求1.混凝土材料：–混凝土的配合比应按照设计要求确定；–采用符合国家标准的硅酸盐水泥、细骨料、粗骨料等；–强度等级应满足设计要求，并经过质量检验合格。
2.型钢材料：–使用的型钢应符合国家标准，具有合理的强度、刚度和耐久性；–型钢的表面应清理干净，并涂上防腐涂层。
三、设计原则1.结构的整体稳定性：–型钢和混凝土应合理布置，使结构整体具有良好的稳定性和刚度；–采用适当的支撑和加强措施，确保结构在使用荷载下的稳定性。
2.开裂控制：–采用合理的截面尺寸和主配筋布置，控制结构的开裂；–在混凝土受力区域增设钢筋以增加结构的韧性。
3.破坏机理：–结构设计应考虑破坏机理，避免局部失稳和屈曲；–采用适当的构造措施，提高结构的抗震能力。
四、施工要求1.型钢的加工和安装：–型钢的切割、打孔等加工要求精确，符合设计要求；–安装前型钢表面应清理，去除锈蚀和污物。
2.混凝土浇筑：–混凝土浇筑前应做好模板的清理和防粘处理；–混凝土的浇筑顺序应合理，避免温度应力集中。
3.施工质量控制：–施工过程中应进行质量检查和监测；–施工人员应熟悉操作规程，并按照相关要求进行施工。
五、验收标准1.型钢混凝土组合结构的验收应符合以下要求：–结构满足设计要求，符合安全性和可靠性的要求；–施工质量符合建筑工程质量验收标准。
2.验收内容包括：–结构的外观质量和尺寸偏差的检查；–结构的强度和刚度的检测；–结构的耐久性和防渗性能的检验。
六、维护与保养1.型钢混凝土组合结构应定期进行维护与保养，以延长其使用寿命；2.维护与保养内容包括：–检查和维修防腐涂层的完整性；–清理排水系统和检查结构的防水性能；–检查结构的裂缝和变形情况，并采取相应的修复措施。
钢管混凝土柱-型钢梁-砼核心筒体系结构设计要点概述及解释说明1. 引言1.1 概述钢管混凝土柱-型钢梁-砼核心筒体系是一种在建筑结构设计中常见的组合结构系统。
该体系结合了钢管混凝土柱、型钢梁和砼核心筒这三种材料的优点，旨在提供更高的强度、刚度以及抗震性能。
本文旨在全面阐述这种体系结构设计的要点，通过对于材料选择、截面设计、节理设置等方面的详细讨论，帮助读者深入了解该体系。
1.2 文章结构本文将按照以下组织结构进行介绍和分析：首先，在第2部分中，我们将重点讨论钢管混凝土柱的设计要点，包括材料选择、截面设计以及节理设置；接着，在第3部分中，我们将详细探讨型钢梁的设计要点，包括类型选择、强度计算和连接方式；然后，在第4部分中，我们将集中关注砼核心筒体系的设计要点，包括结构布局、配筋设计以及抗震性能考虑。
最后，在第5部分中，我们将总结文章，并提出对可持续发展的展望以及对未来趋势的预测与建议。
1.3 目的本文的目的是为读者介绍钢管混凝土柱-型钢梁-砼核心筒体系结构设计要点，旨在帮助读者了解该体系结构的设计原理和相关技术。
通过本文的阐述和解释，读者将能够全面了解该体系在建筑结构中的应用，并能够在实际设计中灵活运用。
本文还旨在促进可持续发展理念在结构设计领域的推广和应用，并为未来趋势提供参考和建议。
2. 钢管混凝土柱设计要点2.1 材料选择在钢管混凝土柱的设计中，材料选择至关重要。
一般来说，钢管可以选择普通碳素钢管或高强度钢管。
对于核心筒部分，混凝土的强度等级应根据工程需要进行选取，以确保结构的承载力和稳定性。
2.2 截面设计钢管混凝土柱的截面设计需要综合考虑结构的受力情况、承载力需求和施工可行性。
常用的截面形式包括矩形、圆形和多边形等。
在设计过程中，应进行横向配筋和纵向钢桩的布置，并进一步考虑填充混凝土厚度以及屈曲构件长度等因素。
2.3 节理设置节理是为了适应地震荷载而在结构中引入的缝隙或规定位置的剪切平面，并通过合理锚固手段加固。
型钢混凝土组合结构施工要点分析摘要：近年来，我国城市人口爆炸式增长，城市居民对居住环境的要求也越来越高，所以为了满足越来越密集的城市人口的这种需求，各种高层建筑拔地而起。
由于高层建筑结构比较复杂，为了进一步完善高层建筑的使用效果，型钢混凝土组合结构应运而生。
这种组合结构不光在我国得到广泛应用，在世界各国都成为建筑的主要结构。
由此可见，深入研究这一组合结构的施工技术，对我国乃至世界的建筑行业发展，都有一定的积极意义。
关键词：型钢混凝土；组合结构；施工要点1型钢混凝土组合结构概述所谓的型钢混凝土结构，具体指的就是配置型与少量受力钢筋、构造钢筋混凝土结构。
结构主要包括空腹式型钢混凝土与实腹式型钢混凝土两种类别。
因此，结构机制具有较高的强度与刚性，且延性良好，防火耐腐蚀性和抗震性突出，因而在不同类型的高层建筑结构中得到了广泛应用。
较之于钢结构，型钢混凝土结构能够节省超过一半的钢材，工程项目造价也明显减少。
另外，型钢混凝土结构是被混凝土包裹，所以结构本身的耐火性与耐久性均明显提高，也规避了钢构件防腐蚀、防锈及防火性薄弱问题带来的负面影响。
与钢筋混凝土结构相比，型钢混凝土结构使得构件截面尺寸与自重明显减少，使其使用空间与使用面积不断增大，为强化空间与平面布局的灵活性奠定了坚实基础。
2型钢混凝土组合结构施工要点2.1做好梁柱节点二次深化设计梁柱节点的构造是最具有难度的，同时也是最重要的。
这个部分的施工会直接影响到整个梁柱结构的稳定性，所以大多数情况下都是被当成关键环节来设计并进行。
在设计时通常需要对这个部分做二次深化设计，做好框架接口与型钢柱之间衔接的施工。
在这个设计中还要进行分层与分柱，这种方式可以显著减少出现错误的情况。
划分的合理性决定了最终质量，所以要参照相关标准来完成。
2.2吊装方案的设计吊装工作会受到很多因素的影响，所以必须要提前进行设计，还需要仔细考察周边情况。
设计时，通常需要考虑几个主要的问题。
型钢混凝土组合结构的质量控制经验总结型钢混凝土组合结构是一种结构形式，通过型钢和混凝土的组合使用，既能充分发挥型钢的抗拉性能，又能利用混凝土的抗压性能，使结构更加坚固稳定。
在建造型钢混凝土组合结构时，为确保结构的质量，需要进行严格的质量控制。
下面将从设计、施工以及检测等方面总结型钢混凝土组合结构质量控制的经验。
首先，设计阶段是质量控制的关键。
在设计阶段，需要考虑结构的受力情况、材料选择以及连接方式等因素。
设计应符合相关的规范和标准，并应有严格的验算和校核过程，确保结构的稳定性和安全性。
其次，在施工阶段，需要注意以下几个方面。
首先是材料质量的控制。
型钢和混凝土是型钢混凝土组合结构的主要材料，应保证材料符合要求，并且进行验收。
在型钢的选择方面，应根据实际情况选择合适的型号和规格，避免使用低质量或者过度厚重的型钢。
其次是混凝土配制和浇筑工艺的控制。
混凝土的配合比应合理，材料的搅拌均匀，浇筑过程应密实，避免出现空洞、松散或者偏析现象。
最后是型钢与混凝土之间的连接施工。
连接方式应符合设计要求，连接部位应预埋钢筋并且搭接长度要符合标准规定。
同时，在施工过程中，还需要进行质量检测。
首先是对型钢的检测。
型钢的质量检测应包括材料的理化性能、机械性能以及表面质量等方面的验收。
其次是对混凝土的质量检测。
混凝土的质量检测主要包括强度检测和密实度检测。
强度检测可以通过取样试块进行试验或者无损检测方法进行。
密实度检测主要通过取样试块的静压法或者动筒法来进行。
最后是对连接点的检测。
连接点的检测主要包括连接部位的质量检验，包括检查预埋件的埋设质量、连接部位的焊缝质量以及现场拧紧力矩的检测等。
总结来说，质量控制经验包括设计阶段的严格验算和校核，施工阶段的材料质量控制、混凝土配制和浇筑工艺的控制以及连接施工的控制，以及全过程的质量检测。
通过这些控制措施，能够保证型钢混凝土组合结构的质量，提高结构的稳定性和安全性。
1、参考规范《型钢混凝土组合结构技术规程》（JGJ 138-2001）《钢骨混凝土结构技术规程》（YB 9082-2006）2、型钢混凝土组合结构的相关构造规定1）抗震等级确定：4.1.1 型钢混凝土组合结构分为全部结构构件采用型钢混凝土的结构和部分结构构件采用型钢混凝土的结构。
注意：整体框架结构仅少量几根转换梁使用型钢梁，其他均为普通混凝土构件，整体框架结构可按普通框架结构按《抗规》确定抗震等级，再在此基础上将转换梁及转换柱抗震等级提高一级即可；2）位移比、挠度及裂缝限值要求：在PKPM中，应在梁施工图模块中查看梁挠度（为弹塑性挠度），不应在SATWE中查看弹性挠度（该数值永远不会变红），若弹塑性挠度飘红，可考虑受压楼板翼缘作用，该选项有利于减少计算挠度值；3）钢筋直径及混凝土保护层厚度要求：4）型钢宽厚比要求：5）栓钉直径要求：4.3.5 在需要设置栓钉的部位，可按弹性方法计算型钢翼缘外表面处的剪应力，相应于该剪应力的剪力由栓钉承担；栓钉承载力应按国家标准《钢结构设计规范》GBJ 17-88的规定计算。
型钢上设置的抗剪栓钉的直径规格宜选用19mm和22mm，其长度不宜小于4倍栓钉直径，栓钉间距不宜小于6倍栓钉直径。
6）型钢含量控制/p-287805885.html托柱型钢混凝土转换梁的设计与应用硕士论文P28.也可参考：《钢骨混凝土结构技术规程》（YB 9082-2006）P1067)含型钢梁的框架结构中其他普通构件的配筋率要求普通混凝土转换柱配筋率尽量不超过4%,普通混凝土梁纵筋配筋率不应超过2%。
；当柱配筋率飘红时，可提高混凝土强度等级、增大截面宽度等措施；3、PKPM分析要点1）在PMCAD中确定型钢钢材型号《型钢混凝土组合结构技术规程》（JGJ 138-2001）规定：2）在特殊构件中需定义转换梁和转换柱2）指定薄弱层3）计算结果分析SATWE用户手册说明如下：(并没有解释上图中STEEL-C的含义）4）PKPM中如何查看型钢混凝土梁中型钢的应力？5）用PKPM进行型钢混凝土梁设计时，哪些内容需要设计者进行手工复核？（1）在型钢截面尺寸初估时需手工复核是否满足宽厚比要求。
型钢混凝土组合结构设计要点
型钢混凝土组合结构是指将型钢和混凝土结合起来形成一种新型的结
构体系。
它集型钢的抗弯刚度和混凝土的抗压性能于一身，具有较高的承
载能力和良好的耐久性。
在型钢混凝土组合结构的设计过程中，有一些关
键要点需要注意。
1.结构布局：在设计过程中，应合理确定型钢和混凝土的布置，确保
其协同工作。
一般情况下，型钢多用于抗弯构件，而混凝土则用于承压构件。
要根据实际情况选择适当的型钢和混凝土的布置方式，以充分发挥它
们各自的优势。
2.强度设计：型钢混凝土组合结构的设计应满足一定的强度要求。
在
设计中，需要根据结构的受力特点和荷载情况，采用合适的强度理论进行
计算。
常用的强度理论包括弯曲破坏理论、屈服线理论和极限状态设计理
论等。
根据不同的设计要求，选择合适的理论进行计算，确保结构的安全
可靠。
3.抗震设计：抗震性能是型钢混凝土组合结构的重要设计指标之一、
为了提高结构的抗震能力，应采取适当的抗震设计措施。
常见的抗震设计
方法包括增加结构的刚度和强度、采用隔震和减震措施等。
在抗震设计中，应考虑到型钢和混凝土的相互作用，确保结构的整体抗震性能。
4.连接设计：型钢混凝土组合结构的连接设计是关键的一环。
连接部
位牵涉到型钢和混凝土的协同工作，直接影响结构的整体性能。
在连接设
计中，应选择适当的连接方式和连接件，使之能够满足结构的强度要求和
刚度要求。
常用的连接方式包括焊接、螺栓连接和钢筋混凝土粘结等。
5.耐久性设计：型钢混凝土组合结构的耐久性设计非常重要。
由于型钢和混凝土具有不同的材料性质，容易发生腐蚀和锈蚀等问题。
因此，在设计过程中需要充分考虑结构的耐久性要求。
一般采用防腐措施和防护措施，延长结构的使用寿命。
6.施工技术要求：在型钢混凝土组合结构的设计中，施工技术要求非常关键。
要根据各个构件的特点和施工工艺的要求，制定详细的施工技术方案，并且监督施工过程中的质量控制，确保结构能够按照设计要求进行施工。
总之，型钢混凝土组合结构设计是一个复杂而繁琐的工作，需要综合考虑结构的力学性能、抗震性能、耐久性能和施工技术要求等方面。
只有充分理解和把握这些设计要点，才能设计出安全可靠的型钢混凝土组合结构。
