高中物理《磁场》练习题(附答案解析)

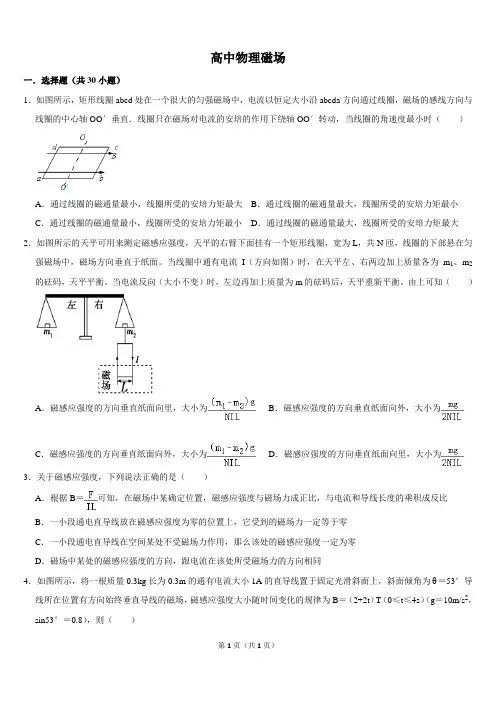

高中物理磁场一．选择题（共30小题）1．如图所示，矩形线圈abcd处在一个很大的匀强磁场中，电流以恒定大小沿abcda方向通过线圈，磁场的感线方向与线圈的中心轴OO′垂直．线圈只在磁场对电流的安培的作用下绕轴OO′转动，当线圈的角速度最小时（）A．通过线圈的磁通量最小，线圈所受的安培力矩最大B．通过线圈的磁通量最大，线圈所受的安培力矩最小C．通过线圈的磁通量最小，线圈所受的安培力矩最小D．通过线圈的磁通量最大，线圈所受的安培力矩最大2．如图所示的天平可用来测定磁感应强度，天平的右臂下面挂有一个矩形线圈，宽为L，共N匝，线圈的下部悬在匀强磁场中，磁场方向垂直于纸面。

当线圈中通有电流I（方向如图）时，在天平左、右两边加上质量各为m1、m2的砝码，天平平衡。

当电流反向（大小不变）时，左边再加上质量为m的砝码后，天平重新平衡。

由上可知（）A．磁感应强度的方向垂直纸面向里，大小为B．磁感应强度的方向垂直纸面向外，大小为C．磁感应强度的方向垂直纸面向外，大小为D．磁感应强度的方向垂直纸面向里，大小为3．关于磁感应强度，下列说法正确的是（）A．根据B＝可知，在磁场中某确定位置，磁感应强度与磁场力成正比，与电流和导线长度的乘积成反比B．一小段通电直导线放在磁感应强度为零的位置上，它受到的磁场力一定等于零C．一小段通电直导线在空间某处不受磁场力作用，那么该处的磁感应强度一定为零D．磁场中某处的磁感应强度的方向，跟电流在该处所受磁场力的方向相同4．如图所示，将一根质量0.3kg长为0.3m的通有电流大小1A的直导线置于固定光滑斜面上，斜面倾角为θ＝53°导线所在位置有方向始终垂直导线的磁场，磁感应强度大小随时间变化的规律为B＝（2+2t）T（0≤t≤4s）（g＝10m/s2，sin53°＝0.8），则（）A．t＝0s时，导线可能处于平衡状态B．t＝3s时，导线不可能处于平衡状态C．若导线静止，则其对斜面的最大压力为3.6N D．若导线静止，导线对斜面的最小压力为1.2N5．如图所示，空间有一垂直纸面的磁感应强度为0.5T的匀强磁场，一质量为0.2kg且足够长的绝缘木板静止在光滑水平面上，在木板左端无初速放置一质量为0.1kg、电荷量q＝+0.2C的滑块，滑块与绝缘木板之间动摩擦因数为0.5，滑块受到的最大静摩擦力可认为等于滑动摩擦力。

高中物理：磁场测试题(含答案)
1. 磁场中硬币的行为
一枚硬币在磁场中被放置在水平面上。

磁场方向指向纸面内，硬币受力情况如何？
A. 硬币不受力，保持静止。

B. 硬币受力向下，向外滚动。

C. 硬币受力向上，向内滚动。

D. 硬币受力向下，向内滚动。

答案：C
2. 带电粒子在磁场中的运动
一个带正电的粒子以与磁场垂直的速度进入磁场，磁场方向指向纸面内。

粒子在磁场中将运动成什么轨迹？
A. 圆形轨迹。

B. 直线轨迹。

C. 椭圆轨迹。

D. 螺旋轨迹。

答案：A
3. 磁感应强度的定义
磁感应强度的定义是什么？
A. 单位长度内的磁感应线数目。

B. 磁力对单位电荷的大小。

C. 磁场中单位面积垂直于磁力方向的大小。

D. 空间单位体积内的磁感应线数目。

答案：C
4. 磁场中电流的力学效应
在两根平行导线通过电流时，它们之间产生一个磁场。

这个磁场对导线有哪种力学效应？
A. 两根导线之间会相互吸引。

B. 两根导线之间会相互排斥。

C. 导线上会产生电压。

D. 导线会受到一个恒定的力。

答案：D
5. 磁场中的电流计测量原理
磁场中的电流计测量原理基于什么原理？
A. 磁感应强度和导线长度成正比。

B. 磁场中电流的方向与电流计示数成反比。

C. 电流计受力与磁感应强度成正比。

D. 磁感应强度和电流的大小成正比。

答案：C。

高中物理《磁场》典型题(经典推荐含答案)高中物理《磁场》典型题(经典推荐)一、单项选择题1.下列说法中正确的是：A。

在静电场中电场强度为零的位置，电势也一定为零。

B。

放在静电场中某点的检验电荷所带的电荷量 q 发生变化时，该检验电荷所受电场力 F 与其电荷量 q 的比值保持不变。

C。

在空间某位置放入一小段检验电流元，若这一小段检验电流元不受磁场力作用，则该位置的磁感应强度大小一定为零。

D。

磁场中某点磁感应强度的方向，由放在该点的一小段检验电流元所受磁场力方向决定。

2.物理关系式不仅反映了物理量之间的关系，也确定了单位间的关系。

如关系式 U=IR，既反映了电压、电流和电阻之间的关系，也确定了 V（伏）与 A（安）和Ω（欧）的乘积等效。

现有物理量单位：m（米）、s（秒）、N（牛）、J （焦）、W（瓦）、C（库）、F（法）、A（安）、Ω（欧）和 T（特），由他们组合成的单位都与电压单位 V（伏）等效的是：A。

J/C 和 N/CB。

C/F 和 T·m2/sC。

W/A 和 C·T·m/sD。

W·Ω 和 T·A·m3.如图所示，重力均为 G 的两条形磁铁分别用细线 A 和B 悬挂在水平的天花板上，静止时，A 线的张力为 F1，B 线的张力为 F2，则：A。

F1=2G，F2=GB。

F1=2G，F2>GC。

F1GD。

F1>2G，F2>G4.一矩形线框置于匀强磁场中，线框平面与磁场方向垂直，先保持线框的面积不变，将磁感应强度在 1s 时间内均匀地增大到原来的两倍，接着保持增大后的磁感应强度不变，在 1s时间内，再将线框的面积均匀地减小到原来的一半，先后两个过程中，线框中感应电动势的比值为：A。

1/2B。

1C。

2D。

45.如图所示，矩形 MNPQ 区域内有方向垂直于纸面的匀强磁场，有 5 个带电粒子从图中箭头所示位置垂直于磁场边界进入磁场，在纸面内做匀速圆周运动，运动轨迹为相应的圆弧，这些粒子的质量，电荷量以及速度大小如下表所示，由以上信息可知，从图中 a、b、c 处进入的粒子对应表中的编号分别为：A。

高中物理磁场大题一．解答题（共30小题）1．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连续发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t时刻经极板边缘射入磁场．上述m、q、l、t、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U的大小．（2）求t时进入两板间的带电粒子在磁场中做圆周运动的半径．（3）何时射入两板间的带电粒子在磁场中的运动时间最短？求此最短时间．2．如图所示，在xOy平面内，0＜x＜2L的区域内有一方向竖直向上的匀强电场，2L＜x＜3L的区域内有一方向竖直向下的匀强电场，两电场强度大小相等．x＞3L的区域内有一方向垂直于xOy平面向外的匀强磁场．某时刻，一带正电的粒子从坐标原点以沿x轴正方向的初速度v进入电场；之后的另一时刻，一带负电粒子以同样的初速度从坐标原点进入电场．正、负粒子从电场进入磁场时速度方向与电场和磁场边界的夹角分别为60°和30°，两粒子在磁场中分别运动半周后在某点相遇．已经两粒子的重力以及两粒子之间的相互作用都可忽略不计，两粒子带电量大小相等．求：（1）正、负粒子的质量之比m1：m2；（2）两粒子相遇的位置P点的坐标；（3）两粒子先后进入电场的时间差．3．如图所示，相距为R的两块平行金属板M、N正对着放置，s1、s2分别为M、N板上的小孔，s1、s2、O三点共线，它们的连线垂直M、N，且s2O=R．以O为圆心、R为半径的圆形区域内存在磁感应强度为B、方向垂直纸面向外的匀强磁场．D 为收集板，板上各点到O点的距离以及板两端点的距离都为2R，板两端点的连线垂直M、N板．质量为m、带电量为+q的粒子，经s1进入M、N间的电场后，通过s2进入磁场．粒子在s1处的速度和粒子所受的重力均不计．（1）当M、N间的电压为U时，求粒子进入磁场时速度的大小υ；（2）若粒子恰好打在收集板D的中点上，求M、N间的电压值U；（3）当M、N间的电压不同时，粒子从s1到打在D上经历的时间t会不同，求t 的最小值．4．如图所示，直角坐标系xoy位于竖直平面内，在‑m≤x≤0的区域内有磁感应强度大小B=4.0×10﹣4T、方向垂直于纸面向里的条形匀强磁场，其左边界与x轴交于P点；在x＞0的区域内有电场强度大小E=4N/C、方向沿y轴正方向的条形匀强电场，其宽度d=2m．一质量m=6.4×10﹣27kg、电荷量q=﹣3.2×10‑19C 的带电粒子从P点以速度v=4×104m/s，沿与x轴正方向成α=60°角射入磁场，经电场偏转最终通过x轴上的Q点（图中未标出），不计粒子重力．求：（1）带电粒子在磁场中运动时间；（2）当电场左边界与y轴重合时Q点的横坐标；（3）若只改变上述电场强度的大小，要求带电粒子仍能通过Q点，讨论此电场左边界的横坐标x′与电场强度的大小E′的函数关系．5．如图所示，两平行金属板AB中间有互相垂直的匀强电场和匀强磁场．A板带正电荷，B板带等量负电荷，电场强度为E；磁场方向垂直纸面向里，磁感应强．平行金属板右侧有一挡板M，中间有小孔O′，OO′是平行于两金属板度为B1．CD为磁场的中心线．挡板右侧有垂直纸面向外的匀强磁场，磁场应强度为B2边界上的一绝缘板，它与M板的夹角θ=45°，O′C=a，现有大量质量均为m，B2含有各种不同电荷量、不同速度的带电粒子（不计重力），自O点沿OO′方向进入电磁场区域，其中有些粒子沿直线OO′方向运动，并进入匀强磁场B中，求：2的带电粒子的速度；（1）进入匀强磁场B2（2）能击中绝缘板CD的粒子中，所带电荷量的最大值；（3）绝缘板CD上被带电粒子击中区域的长度．6．在平面直角坐标系xoy中，第I象限存在沿y轴负方向的匀强电场，第IV 象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B．一质量为m，电荷垂直于y轴射入电场，量为q的带正电的粒子从y轴正半轴上的M点以速度v经x轴上的N点与x轴正方向成45°角射入磁场，最后从y轴负半轴上的P点垂直于y轴射出磁场，如图所示．不计粒子重力，求：（1）M、N两点间的电势差U；MN（2）粒子在磁场中运动的轨道半径r；（3）粒子从M点运动到P点的总时间t．7．如图所示的平行板器件中，存在相互垂直的匀强磁场和匀强电场，磁场的磁=0.40T，方向垂直纸面向里，电场强度E=2.0×105V/m，PQ为板间中感应强度B1线．紧靠平行板右侧边缘xOy坐标系的第一象限内，有垂直纸面向外的匀强磁场，磁感应强度B=0.25T，磁场边界AO和y轴的夹角∠AOy=45°．一束带电量q=8.02×10﹣19C的正离子从P点射入平行板间，沿中线PQ做直线运动，穿出平行板后从y轴上坐标为（0，0.2m）的Q点垂直y轴射入磁场区，离子通过x轴时的速度方向与x轴正方向夹角在45°～90°之间．则：（1）离子运动的速度为多大？（2）离子的质量应在什么范围内？（3）现只改变AOy区域内磁场的磁感应强度大小，使离子都不能打到x轴上，磁感应强度大小B应满足什么条件？28．如图所示，在空间中存在垂直纸面向里的匀强磁场，其竖直边界AB、CD的宽度为d，在边界AB左侧是竖直向下、场强为E的匀强电场．现有质量为m、带电的水平初速度射入电场，随后与量为+q的粒子（不计重力）从P点以大小为v边界AB成45°射入磁场．若粒子能垂直CD边界飞出磁场，穿过小孔进入如图所示两竖直平行金属板间的匀强电场中减速至零且不碰到正极板．（1）请画出粒子上述过程中的运动轨迹，并求出粒子进入磁场时的速度大小v；（2）求匀强磁场的磁感应强度B；（3）求金属板间的电压U的最小值．9．如图甲，真空中竖直放置两块相距为d的平行金属板P、Q，两板间加上如图的周期性变化的电压，在Q板右侧某个区域内存在磁感应强度大乙最大值为U小为B、方向垂直于纸面向里的有界匀强磁场．在紧靠P板处有一粒子源A，自t=0开始连续释放初速不计的粒子，经一段时间从Q板小孔O射入磁场，然后射出磁场，射出时所有粒子的速度方向均竖直向上．已知电场变化周期T=，粒子质量为m，电荷量为+q，不计粒子重力及相互间的作用力．求：（1）t=0时刻释放的粒子在P、Q间运动的时间；（2）粒子射入磁场时的最大速率和最小速率；（3）有界磁场区域的最小面积．10．“太空粒子探测器”是由加速、偏转和收集三部分组成，其原理可简化如下：如图1所示，辐射状的加速电场区域边界为两个同心平行半圆弧面，圆心为O，外圆弧面AB的半径为L，电势为φ1，内圆弧面CD的半径为，电势为φ2．足够长的收集板MN平行边界ACDB，O到MN板的距离OP=L．假设太空中漂浮着质量为m，电量为q的带正电粒子，它们能均匀地吸附到AB圆弧面上，并被加速电场从静止开始加速，不计粒子间的相互作用和其它星球对粒子引力的影响．（1）求粒子到达O点时速度的大小；（2）如图2所示，在边界ACDB和收集板MN之间加一个半圆形匀强磁场，圆心为O，半径为L，方向垂直纸面向内，则发现从AB圆弧面收集到的粒子经O点进入磁场后有能打到MN板上（不考虑过边界ACDB的粒子再次返回），求所加磁感应强度的大小；（3）同上问，从AB圆弧面收集到的粒子经O点进入磁场后均不能到达收集板MN，求磁感应强度所满足的条件．试写出定量反映收集板MN上的收集效率η与磁感应强度B的关系的相关式子．11．如图，静止于A处的离子，经电压为U的加速电场加速后沿图中圆弧虚线通过静电分析器，从P点垂直CN进入矩形区域的有界匀强电场，电场方向水平向左．静电分析器通道内有均匀辐向分布的电场，已知圆弧所在处场强为E，方向如图所示；离子质量为m、电荷量为q；=2d、=3d，离子重力不计．（1）求圆弧虚线对应的半径R的大小；（2）若离子恰好能打在NQ的中点上，求矩形区域QNCD内匀强电场场强E的值；（3）若撤去矩形区域QNCD内的匀强电场，换为垂直纸面向里的匀强磁场，要求离子能最终打在QN 上，求磁场磁感应强度B 的取值范围．12．如图甲所示，一对平行金属板M 、N 长为L ，相距为d ，O 1O 为中轴线．当两板间加电压U MN =U 0时，两板间为匀强电场，忽略两极板外的电场．某种带负电的粒子从O 1点以速度v 0沿O 1O 方向射入电场，粒子恰好打在上极板M 的中点，粒子重力忽略不计．（1）求带电粒子的比荷；（2）若MN 间加如图乙所示的交变电压，其周期，从t=0开始，前内U MN =2U ，后内U MN =﹣U ，大量的上述粒子仍然以速度v 0沿O 1O 方向持续射入电场，最终所有粒子刚好能全部离开电场而不打在极板上，求U 的值；（3）紧贴板右侧建立xOy 坐标系，在xOy 坐标第I 、IV 象限某区域内存在一个圆形的匀强磁场区域，磁场方向垂直于xOy 坐标平面，要使在（2）问情景下所有粒子经过磁场偏转后都会聚于坐标为（2d ，2d ）的P 点，求磁感应强度B 的大小范围．13．如图所示，在第一、二象限存在场强均为E 的匀强电场，其中第一象限的匀强电场的方向沿x 轴正方向，第二象限的电场方向沿x 轴负方向．在第三、四象限矩形区域ABCD 内存在垂直于纸面向外的匀强磁场，矩形区域的AB 边与x 轴重合．M点是第一象限中无限靠近y轴的一点，在M点有一质量为m、电荷量为e沿y轴负方向开始运动，恰好从N点进入磁场，若OM=2ON，的质子，以初速度v不计质子的重力，试求：（1）N点横坐标d；（2）若质子经过磁场最后能无限靠近M点，则矩形区域的最小面积是多少；（3）在（2）的前提下，该质子由M点出发返回到无限靠近M点所需的时间．14．如图所示，在xOy平面直角坐标系中，直线MN与y轴成30°角，P点的坐标为（，0），在y轴与直线MN之间的区域内，存在垂直于xOy平面向外、磁感应强度为B的匀强磁场．在直角坐标系xOy的第Ⅳ象限区域内存在沿y轴，正方向、大小为的匀强电场，在x=3a处垂直于x轴放置一平面荧光屏，从y轴上0≤y≤2a的区间垂直于y轴与x轴交点为Q，电子束以相同的速度v和磁场方向射入磁场．已知从y=2a点射入的电子在磁场中轨迹恰好经过O点，忽略电子间的相互作用，不计电子的重力．求：（1）电子的比荷；（2）电子离开磁场垂直y轴进入电场的位置的范围；（3）从y轴哪个位置进入电场的电子打到荧光屏上距Q点的距离最远？最远距离为多少？15．如图（a）所示，水平放置的平行金属板A、B间加直流电压U，A板正上方有“V”字型足够长的绝缘弹性挡板．在挡板间加垂直纸面的交变磁场，磁感应强度随时间变化如图（b），垂直纸面向里为磁场正方向，其中B1=B，B2未知．现有一比荷为、不计重力的带正电粒子从C点静止释放，t=0时刻，粒子刚好从小孔O进入上方磁场中，在 t1时刻粒子第一次撞到左挡板，紧接着在t1+t2时刻粒子撞到右挡板，然后粒子又从O点竖直向下返回平行金属板间．粒子与挡板碰撞前后电量不变，沿板的分速度不变，垂直板的分速度大小不变、方向相反，不计碰撞的时间及磁场变化产生的感应影响．求：（1）粒子第一次到达O点时的速率；（2）图中B2的大小；（3）金属板A和B间的距离d．16．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连接发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t时，刻经极板边缘射入磁场．上述m、q、l、t、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U的大小．（2）求t时刻进入两板间的带电粒子在磁场中做圆周运动的半径．（3）带电粒子在磁场中的运动时间．17．电子扩束装置由电子加速器、偏转电场和偏转磁场组成．偏转电场由加了电压的相距为d的两块水平平行放置的导体板形成，如图甲所示．大量电子（其重力不计）由静止开始，经加速电场加速后，连续不断地沿平行板的方向从两板正中间射入偏转电场．当两板不带电时，这些电子通过两板之间的时间为2t，当在两板间加如图乙所示的周期为2t0、幅值恒为U的电压时，所有电子均从两板间通过，然后进入水平宽度为l，竖直宽度足够大的匀强磁场中，最后通过匀强磁场打在竖直放置的荧光屏上．问：（1）电子在刚穿出两板之间时的最大侧向位移与最小侧向位移之比为多少？（2）要使侧向位移最大的电子能垂直打在荧光屏上，匀强磁场的磁感应强度为多少？（3）在满足第（2）问的情况下，打在荧光屏上的电子束的宽度为多少？（已知电子的质量为m、电荷量为e）18．如图所示xOy平面内，在x轴上从电离室产生的带正电的粒子，以几乎为零的初速度飘入电势差为U=200V的加速电场中，然后经过右侧极板上的小孔沿x 轴进入到另一匀强电场区域，该电场区域范围为﹣l≤x≤0（l=4cm），电场强度大小为E=×104V/m，方向沿y轴正方向．带电粒子经过y轴后，将进入一与y 轴相切的圆形边界匀强磁场区域，磁场区域圆半径为r=2cm，圆心C到x轴的距离为d=4cm，磁场磁感应强度为B=8×10﹣2T，方向垂直xoy平面向外．带电粒子最终垂直打在与y轴平行、到y轴距离为L=6cm的接收屏上．求：（1）带电粒子通过y轴时离x轴的距离；（2）带电粒子的比荷；（3）若另一种带电粒子从电离室产生后，最终打在接收屏上y=cm处，则该粒子的比荷又是多少？19．如图所示，在竖直平面内，虚线MO与水平线PQ相交于O，二者夹角θ=30°，在MOP范围内存在竖直向下的匀强电场，电场强度为E，MOQ上方的某个区域有垂直纸面向里的匀强磁场，磁感应强度为B，O点处在磁场的边界上，现有一群质量为m、电量为+q的带电粒子在纸面内以速度v（0≤v≤）垂直于MO从O 点射入磁场，所有粒子通过直线MO时，速度方向均平行于PQ向左，不计粒子的重力和粒子间的相互作用力．求：（1）速度最大的粒子在磁场中的运动时间；（2）速度最大的粒子打在水平线POQ上的位置离O点的距离；（3）磁场区域的最小面积．20．如图所示为某一仪器的部分原理示意图，虚线OA、OB关于y轴对称，∠AOB=90°，OA、OB将xOy平面分为Ⅰ、Ⅱ、Ⅲ三个区域，区域Ⅰ、Ⅲ内存在水平方向的匀强电场，电场强度大小相等、方向相反．质量为m电荷量为q的带电粒子自x轴上的粒子源P处以速度v0沿y轴正方向射出，经时间t到达OA上的M点，且此时速度与OA垂直．已知M到原点O的距离OM=L，不计粒子的重力．求：（1）匀强电场的电场强度E的大小；（2）为使粒子能从M点经Ⅱ区域通过OB上的N点，M、N点关于y轴对称，可在区域Ⅱ内加一垂直xOy平面的匀强磁场，求该磁场的磁感应强度的最小值和粒子经过区域Ⅲ到达x轴上Q点的横坐标；（3）当匀强磁场的磁感应强度取（2）问中的最小值时，且该磁场仅分布在一个圆形区域内．由于某种原因的影响，粒子经过M点时的速度并不严格与OA垂直，成散射状，散射角为θ，但速度大小均相同，如图所示，求所有粒子经过OB时的区域长度．21．在xoy平面直角坐标系的第Ⅰ象限有射线OA，OA与x轴正方向夹角为30°，如图所示，OA与y轴所夹区域存在y轴负方向的匀强电场，其它区域存在垂直坐标平面向外的匀强磁场；有一带正电粒子质量m，电量q，从y轴上的P点沿着x轴正方向以大小为v的初速度射入电场，运动一段时间沿垂直于OA方向经过Q点进入磁场，经磁场偏转，过y轴正半轴上的M点再次垂直进入匀强电场．已知OP=h，不计粒子的重力．（1）求粒子垂直射线OA经过Q点的速度v；Q（2）求匀强电场的电场强度E与匀强磁场的磁感应强度B的比值；（3）粒子从M点垂直进入电场后，如果适当改变电场强度，可以使粒子再次垂直OA进入磁场，再适当改变磁场的强弱，可以使粒子再次从y轴正方向上某点垂直进入电场；如此不断改变电场和磁场，会使粒子每次都能从y轴正方向上某点垂直进入电场，再垂直OA方向进入磁场…，求粒子从P点开始经多长时间能够运动到O点？22．如图所示，图面内有竖直线DD′，过DD′且垂直于图面的平面将空间分成Ⅰ、Ⅱ两区域．区域I有方向竖直向上的匀强电场和方向垂直图面的匀强磁场B （图中未画出）；区域Ⅱ有固定在水平面上高h=2l、倾角α=的光滑绝缘斜面，斜面顶端与直线DD′距离s=4l，区域Ⅱ可加竖直方向的大小不同的匀强电场（图中未画出）；C点在DD′上，距地面高H=3l．零时刻，质量为m、带电荷量为q=、方向与水平面夹角θ=的速度，在区域I 的小球P在K点具有大小v内做半径r=的匀速圆周运动，经CD水平进入区域Ⅱ．某时刻，不带电的绝缘小球A由斜面顶端静止释放，在某处与刚运动到斜面的小球P相遇．小球视为质点，不计空气阻力及小球P所带电量对空间电磁场的影响．l已知，g为重力加速度．（1）求匀强磁场的磁感应强度B的大小；（2）若小球A、P在斜面底端相遇，求释放小球A的时刻t；A（3）若小球A、P在时刻t=β（β为常数）相遇于斜面某处，求此情况下区域Ⅱ的匀强电场的场强E，并讨论场强E的极大值和极小值及相应的方向．23．如图，在x轴上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外；在x轴下方存在匀强电场，电场方向与xOy平面平行，且与x轴成45°夹从y轴上P点沿y轴正方角．一质量为m、电荷量为q（q＞0）的粒子以速度v向射出，一段时间后进入电场，进入电场时的速度方向与电场方向相反；又经过，磁场方向变为垂直纸面向里，大小不变，不计重力．一段时间T（1）求粒子从P点出发至第一次到达x轴时所需的时间；（2）若要使粒子能够回到P点，求电场强度的最大值．24．一半径为R的薄圆筒处于磁感应强度大小为B的匀强磁场中，磁场方向与筒的中心轴线平行，筒的横截面如图所示．图中直径MN的两端分别开有小孔，筒可绕其中心轴线转动，圆筒的转动方向和角速度大小可以通过控制装置改变．一的角速度不计重力的负电粒子从小孔M沿着MN方向射入磁场，当筒以大小为ω转过90°时，该粒子恰好从某一小孔飞出圆筒．（1）若粒子在筒内未与筒壁发生碰撞，求该粒子的荷质比和速率分别是多大？（2）若粒子速率不变，入射方向在该截面内且与MN方向成30°角，则要让粒子与圆筒无碰撞地离开圆筒，圆筒角速度应为多大？25．如图所示，一小车置于光滑水平面上，轻质弹簧右端固定，左端栓连物块b，小车质量M=3kg，AO部分粗糙且长L=2m，动摩擦因数μ=0.3，OB部分光滑．另一小物块a．放在车的最左端，和车一起以v=4m/s的速度向右匀速运动，车撞到固定挡板后瞬间速度变为零，但不与挡板粘连．已知车OB部分的长度大于弹簧的自然长度，弹簧始终处于弹性限度内．a、b两物块视为质点质量均为m=1kg，碰撞时间极短且不粘连，碰后一起向右运动．（取g=10m/s2）求：（1）物块a与b碰后的速度大小；（2）当物块a相对小车静止时小车右端B到挡板的距离；（3）当物块a相对小车静止时在小车上的位置到O点的距离．26．如图所示，在光滑的水平面上有一长为L的木板B，上表面粗糙，在其左端有一光滑的圆弧槽C，与长木板接触但不相连，圆弧槽的下端与木板上表面相平，B、C静止在水平面上．现有滑块A以初速V0从右端滑上B，并以V滑离B，恰好能到达C的最高点．A、B、C的质量均为m，试求：（1）木板B上表面的动摩擦因素μ；（2）圆弧槽C的半径R；（3）当A滑离C时，C的速度．27．如图所示，一质量M=0.4kg的小物块B在足够长的光滑水平台面上静止不动，其右侧固定有一轻质水平弹簧（处于原长）．台面的右边平滑对接有一等高的水平传送带，传送带始终以υ=1m/s的速率逆时针转动．另一质量m=0.1kg的小物块A以速度υ=4m/s水平滑上传送带的右端．已知物块A与传送带之间的动摩擦因数μ=0.1，传送带左右两端的距离l=3.5m，滑块A、B均视为质点，忽略空气阻力，取g=10m/s2．（1）求物块A第一次到达传送带左端时速度大小；；（2）求物块A第一次压缩弹簧过程中弹簧的最大弹性势能Epm（3）物块A会不会第二次压缩弹簧？28．历史上美国宇航局曾经完成了用“深度撞击”号探测器释放的撞击器“击中”坦普尔1号彗星的实验．探测器上所携带的重达370kg的彗星“撞击器”将以1.0×104m/s的速度径直撞向彗星的彗核部分，撞击彗星后“撞击器”融化消失，这次撞击使该彗星自身的运行速度出现1.0×10﹣7m/s的改变．已知普朗克常量h=6.6×10﹣34J•s．（计算结果保留两位有效数字）．求：①撞击前彗星“撞击器”对应物质波波长；②根据题中相关信息数据估算出彗星的质量．29．如图，ABD为竖直平面内的轨道，其中AB段是水平粗糙的、BD段为半径R=0.4m 的半圆光滑轨道，两段轨道相切于B点．小球甲从C点以速度υ沿水平轨道向右运动，与静止在B点的小球乙发生弹性碰撞．已知甲、乙两球的质量均为m，小球甲与AB段的动摩擦因数为μ=0.5，C、B距离L=1.6m，g取10m/s2．（水平轨道足够长，甲、乙两球可视为质点）（1）甲乙两球碰撞后，乙恰能通过轨道的最高点D，求乙在轨道上的首次落点到B点的距离；（2）在满足（1）的条件下，求的甲的速度υ；（3）若甲仍以速度υ向右运动，增大甲的质量，保持乙的质量不变，求乙在轨道上的首次落点到B点的距离范围．30．动量定理可以表示为△p=F△t，其中动量p和力F都是矢量．在运用动量定理处理二维问题时，可以在相互垂直的x、y两个方向上分别研究．例如，质量为m的小球斜射到木板上，入射的角度是θ，碰撞后弹出的角度也是θ，碰撞前后的速度大小都是υ，如图所示．碰撞过程中忽略小球所受重力．a．分别求出碰撞前后x、y方向小球的动量变化△px 、△py；b．分析说明小球对木板的作用力的方向．参考答案与试题解析一．解答题（共30小题）1．（2017•吉林模拟）如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连续发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t时间内两板间加上如图乙所示的时电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t、B为已知量．（不考虑粒子间相互影刻经极板边缘射入磁场．上述m、q、l、t响及返回板间的情况）的大小．（1）求电压U时进入两板间的带电粒子在磁场中做圆周运动的半径．（2）求t（3）何时射入两板间的带电粒子在磁场中的运动时间最短？求此最短时间．【解答】解：（1）t=0时刻进入两极板的带电粒子在电场中做匀变速曲线运动，时刻刚好从极板边缘射出，t则有 y=l，x=l，电场强度：E=…①，由牛顿第二定律得：Eq=ma…②，2…③偏移量：y=at由①②③解得：U=…④．（2）t0时刻进入两极板的带电粒子，前t时间在电场中偏转，后t时间两极板没有电场，带电粒子做匀速直线运动．带电粒子沿x轴方向的分速度大小为：vx =v=…⑤带电粒子离开电场时沿y轴负方向的分速度大小为：vy =a•t…⑥带电粒子离开电场时的速度大小为：v=…⑦设带电粒子离开电场进入磁场做匀速圆周运动的半径为R，由牛顿第二定律得：qvB=m…⑧，由③⑤⑥⑦⑧解得：R=…⑨；（3）在t=2t时刻进入两极板的带电粒子，在电场中做类平抛运动的时间最长，飞出极板时速度方向与磁场边界的夹角最小，而根据轨迹几何知识可知，轨迹的圆心角等于粒子射入磁场时速度方向与边界夹角的2倍，所以在t=2t时刻进入两极板的带电粒子在磁场中运动时间最短．带电粒子离开磁场时沿y轴正方向的分速度为：vy ′=at…⑩，设带电粒子离开电场时速度方向与y轴正方向的夹角为α，则：tanα=，由③⑤⑩解得：α=，带电粒子在磁场运动的轨迹图如图所示，圆弧所对的圆心角为：2α=，所求最短时间为：tmin=T，带电粒子在磁场中运动的周期为：T=，联立以上两式解得：tmin=；答：（1）电压U的大小为；。

高考物理《磁场、磁感线、磁场的叠加》真题练习含答案1．[2024·浙江省湖州市月考]奥斯特通过实验证实了电流的周围存在着磁场．如图所示，闭合开关S后，位于螺线管右侧的小磁针和位于螺线管正上方的小磁针N极指向将分别是()A．向右，向左B．向左，向左C．向左，向右D．向右，向右答案：A解析：将通电螺线管等效成一条形磁铁，根据右手螺旋定则可知螺线管右侧为N极，左侧为S极，则位于螺线管右侧的小磁针N极指向右，位于螺线管正上方的小磁针N极指向左，A正确．2．安培曾经提出分子环形电流的假说来解释为什么磁体具有磁性，他认为在物质微粒的内部存在着一种环形的分子电流，分子电流会形成磁场，使分子相当于一个小磁体(如图甲所示).以下说法正确的是()A．这一假说能够说明磁可以生电B．这一假说能够说明磁现象产生的电本质C．用该假设解释地球的磁性，引起地磁场的环形电流方向如图乙所示D．用该假设解释地球的磁性，引起地磁场的环形电流方向如图丙所示答案：B解析：这一假说能够说明磁现象产生的电本质，即磁场都是由运动的电荷产生的，故B 正确，A错误；由右手螺旋定则可知，引起地磁场的环形电流方向应是与赤道平面平行的顺时针方向(俯视)，C、D错误．3．[2024·江苏省无锡市、江阴市等四校联考]科考队进入某一磁矿区域后，发现指南针静止时，N 极指向为北偏东60°，如图虚线所示．设该位置地磁场磁感应强度的水平分量为B ，磁矿所产生的磁感应强度水平分量最小值为( )A ．B 2 B ．3B 2C ．BD ． 3 B 答案：B解析：磁矿所产生的磁场水平分量与地磁场水平分量垂直时，磁矿所产生的磁感应强度水平分量最小，为B′min ＝B cos 60°＝32B ，B 正确．4．[2024·河北省邯郸市多校联考]如图所示为某磁场中部分磁感线的分布图，P 、Q 为磁场中的两点，下列说法正确的是( )A ．P 点的磁感应强度小于Q 点的磁感应强度B ．同一电流元在P 点受到的磁场力可能小于在Q 点受到的磁场力C ．同一线圈在P 点的磁通量一定大于在Q 点的磁通量D ．同一线圈在P 点的磁通量一定小于在Q 点的磁通量 答案：B解析：磁感线的疏密程度表示磁感应强度的大小，由图可知，P 点的磁感应强度大于Q 点的磁感应强度，A 错误；电流元在磁场中的受力与放置方式有关，同一电流元在P 点受到的磁场力可能小于在Q 点受到的磁场力，B 正确；磁通量大小不只与磁感应强度大小有关，还与线圈的放置方式有关，故同一线圈在P 、Q 两点的磁通量无法比较，C 、D 错误．5．[2024·陕西省西安市质检]在匀强磁场中，一根长为0.4 m 的通电导线中的电流为20 A ，这条导线与磁场方向垂直时，所受的磁场力为0.015 N ，则磁感应强度的大小为( )A ．7.2×10－4 TB ．3.75×10－3 TC ．1.875×10－3 TD ．1.5×10－3 T答案：C解析：根据安培力公式F ＝ILB ，代入数据求得B ＝F IL ＝0.0150.4×20 T ＝1.875×10－3 T ，C 正确．6．在磁感应强度为B 的匀强磁场中有一顺时针的环形电流，当环形电流所在平面平行于匀强磁场方向时，环心O 处的磁感应强度为B 1，如图甲所示；当环形电流所在平面垂直于匀强磁场方向时，环心O 处的磁感应强度为B 2，如图乙所示．已知B 1＝22B 2，则环形电流在环心O 处产生的磁感应强度大小为( )A ．12B B ．BC ．32 B D ．2B答案：B解析：设环形电流中心轴线的磁感应强度大小为B′，根据安培定则可知其方向为垂直纸面向内，则有B 21 ＝B′2＋B 2，B 2＝B′＋B ，解得环形电流在环心O 处产生的磁感应强度大小为B′＝B ，B 项正确．7．如图所示，直角三角形abc 中，∠abc ＝30°，将一电流为I 、方向垂直纸面向外的长直导线放置在顶点a 处，则顶点c 处的磁感应强度大小为B 0.现再将一电流大小为4I 、方向垂直纸面向里的长直导线放置在顶点b 处．已知长直通电导线产生的磁场在其周围空间某点的磁感应强度大小B ＝k Ir ，其中I 表示电流大小，r 表示该点到导线的距离，k 为常量．则顶点c 处的磁感应强度( )A ．大小为 3B 0，方向沿ac 向上 B ．大小为B 0，方向垂直纸面向里C ．大小为3B 0，方向沿∠abc 平分线向下D ．大小为2B 0，方向垂直bc 向上 答案：A解析：令ac 间距为r ，根据几何知识可知bc 间距为2r ，由安培定则可知，a 点处电流产生的磁场在c 点处的磁感应强度方向垂直ac 向左，大小为B 0＝k Ir .用安培定则判断通电直导线b 在c 点上所产生的磁场方向垂直于bc 斜向右上，大小为B b ＝k 4I 2r ＝2k Ir ＝2B 0.如图所示由几何知识可得θ＝60°，根据矢量的合成法则，则有各通电导线在c 点的合磁感应强度，在水平方向上的分矢量B x ＝2B 0cos 60°－B 0＝0在竖直方向上的分矢量B y ＝2B 0sin 60°＝ 3 B 0所以在c 点处的磁感应强度大小为 3 B 0，方向沿ac 向上．。

13.1 磁场磁感线Ⅰ. 基础达标1．关于磁场，下列说法正确的是（）A．磁场是一种为研究物理问题而假想的物质B．所有磁场都是电流产生的C．磁场只有强弱没有方向D．地球是一个磁体【答案】D【详解】A．磁场看不见，摸不着，但却真实存在，故A错误；B．磁体也能产生磁场，故B错误；C．磁场不仅有强弱，而且也有方向，故C错误；D．地球周围存在地磁场，故地球是一个磁体，故D正确。

故选D。

2．（多选）关于磁感线，下列说法中正确的是（）A．磁感线的疏密程度反映磁场的强弱B．磁感线是磁场中实际存在的线C．两条磁感线不可能相交D．磁感线总是不闭合的【答案】AC【详解】A．磁感线的疏密程度反映磁场的强弱，磁感线越密的地方磁场越强，故A正确；B．磁感线是磁场中不存在的线，是假设出来描述磁场的，故B错误；C．如果两条磁感线相交，那么交点的磁场就有两个方向，不符合实际，所以两条磁感线不可能相交，故C正确；D．磁感线总是闭合的，故D错误。

故选AC。

3．磁场中某区域的磁感线如图所示，则（）A．a处磁场比b处磁场强B．b处磁场和a处磁场强度一样C．小磁针N极在a处受力比b处受力大D．小磁针N极在a处受力比b处受力小【答案】D【详解】AB．根据磁感线越密的地方，磁感应强度越大，所以a处的磁感应强度小于b处的磁感应强度，故A B错误；CD．小磁针在磁感应强度大的地方受到的力大，所以小磁针N极在a处受力比b处受力小，故C 错误，D正确。

故选D。

4．关于电场线和磁感线，下列说法正确的是（）A．运动的带电粒子在电场、磁场中的受力方向均和场线在一直线上B．带电粒子顺着电场线的方向运动，其电势能一定减小C．带电粒子垂直于磁感线的方向射入匀强磁场中，其速度大小不会改变D．电场线和磁感线均不相交且均为不封闭曲线【答案】C【详解】A．运动的带电粒子在电场中的受力方向和电场线的切线方向一致，运动的带电粒子在磁场中的受力方向和磁感线的方向垂直，Ａ错误；B．带电粒子顺着电场线的方向运动，电场力做正功电势能减小，电场力做负功电势能增加，Ｂ错误；C．带电粒子垂直于磁感线的方向射入匀强磁场中，其速度大小不会改变，Ｃ正确；D．电场线为不封闭的曲线，磁感线为封闭曲线，Ｄ错误。

高中物理：磁场练习及答案一、选择题1、如图所示,空间的某一区域存在着相互垂直的匀强电场和匀强磁场,一个带电粒子以某一初速度由A点进入这个区域沿直线运动,从C点离开区域；如果将磁场撤去,其他条件不变,则粒子从B点离开场区；如果将电场撤去,其他条件不变,则这个粒子从D点离开场区。

已知BC=CD,设粒子在上述三种情况下,从A到B、从A到C和从A到D所用的时间分别是t1,t2和t3,离开三点时的动能分别是Ek1、Ek2、Ek3,粒子重力忽略不计,以下关系式正确的是 ( )A.t1=t2<t3B.t1<t2=t3C.Ek1=Ek2<Ek3D.Ek1>Ek2=Ek32、(多选)下列说法正确的是()A．磁场中某点的磁感应强度可以这样测定：把一小段通电导线放在该点时,受到的磁场力F与该导线的长度L、通过的电流I的乘积的比值B＝FIL,即磁场中某点的磁感应强度B．通电导线在某点不受磁场力的作用,则该点的磁感应强度一定为零C．磁感应强度B＝FIL只是定义式,它的大小取决于场源及磁场中的位置,与F、I、L以及通电导线在磁场中的方向无关D．磁场是客观存在的3、如图所示,用三条细线悬挂的水平圆形线圈共有n匝,线圈由粗细均匀、单位长度质量为2．5 g的导线绕制而成,三条细线呈对称分布,稳定时线圈平面水平,在线圈正下方放有一个圆柱形条形磁铁,磁铁的中轴线OO′垂直于线圈平面且通过其圆心O,测得线圈的导线所在处磁感应强度大小为0．5 T,方向与竖直线成30°角,要使三条细线上的张力为零,线圈中通过的电流至少为(g取10 m/s2)()A．0．1 A B．0．2 A C．0．05 A D．0．01 A4、(多选)光滑平行导轨水平放置,导轨左端通过开关S与内阻不计、电动势为E的电源相连,右端与半径为L＝20 cm的两段光滑圆弧导轨相接,一根质量m＝60 g、电阻R＝1 Ω、长为L 的导体棒ab,用长也为L的绝缘细线悬挂,如图所示,系统空间有竖直方向的匀强磁场,磁感应强度B＝0.5 T,当闭合开关S后,导体棒沿圆弧摆动,摆到最大高度时,细线与竖直方向成θ＝53°角,摆动过程中导体棒始终与导轨接触良好且细线处于张紧状态,导轨电阻不计,sin 53°＝0.8,g取10 m/s2则()A．磁场方向一定竖直向下B．电源电动势E＝3.0 VC．导体棒在摆动过程中所受安培力F＝3 ND．导体棒在摆动过程中电源提供的电能为0.048 J5、(多选)一质量为m、电荷量为q的负电荷在磁感应强度为B的匀强磁场中绕固定的正电荷沿固定的光滑轨道做匀速圆周运动,若磁场方向垂直于它的运动平面,且作用在负电荷的电场力恰好是磁场力的三倍,则负电荷做圆周运动的角速度可能是()A．4qBm B．3qBm C．2qBm D．qBm6、如图所示,正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd 方向射入磁场区域,当速度大小为v b时,从b点离开磁场,在磁场中运动的时间为t b；当速度大小为v c时,从c点离开磁场,在磁场中运动的时间为t c．不计粒子重力．则()A．v b∶v c＝1∶2,t b∶t c＝2∶1B．v b∶v c＝2∶1,t b∶t c＝1∶2C．v b∶v c＝2∶1,t b∶t c＝2∶1D．v b∶v c＝1∶2,t b∶t c＝1∶27、速度相同的一束粒子由左端射入质谱仪后分成甲、乙两束,其运动轨迹如图所示,其中S0A＝23S0C,则下列说法中正确的是()A．甲束粒子带正电,乙束粒子带负电B．甲束粒子的比荷大于乙束粒子的比荷C．能通过狭缝S0的带电粒子的速率等于E B2D．若甲、乙两束粒子的电荷量相等,则甲、乙两束粒子的质量比为3∶2*8、关于磁感线的描述,下列说法中正确的是()A．磁感线可以形象地描述各点磁场的强弱和方向,它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致B．磁感线可以用细铁屑来显示,因而是真实存在的C．两条磁感线的空隙处一定不存在磁场D．两个磁场叠加的区域,磁感线就可能相交*9、如图所示,在同一平面内互相绝缘的三根无限长直导线ab、cd、ef围成一个等边三角形,三根导线通过的电流大小相等,方向如图所示,O为等边三角形的中心,M、N分别为O关于导线ab、cd的对称点．已知三根导线中的电流形成的合磁场在O点的磁感应强度大小为B1,在M点的磁感应强度大小为B2,若撤去导线ef,而ab、cd中电流不变,则此时N点的磁感应强度大小为()A．B1＋B2B．B1－B2C．B1＋B22D．B1－B2210、在如图所示的平行板器件中,电场强度E和磁感应强度B相互垂直。

物理高二磁场练习题一、 单选题1．关于电场强度和磁感应强度，下列说法正确的是 A ．电场强度的概念式qF E =适用于任何电场B ．由真空中点电荷的电场强度公式2Q E k r=可知，当r →0时，E →无穷大C ．由公式ILF B =可知，一小段通电导线在某处若不受磁场力，则说明此处必然无磁场D ．磁感应强度的方向确实是置于该处的通电导线所受的安培力方向2．如图所示，条形磁铁放在水平粗糙桌面上，它的正中间上方固定一根长直导线，导线中通过方向垂直纸面向里（即与条形磁铁垂直）的电流，和原先没有电流通过时相较较，磁铁受到的支持力N和摩擦力f 将A 、N 减小，f=0B 、N 减小，f ≠0C 、N 增大，f=0D 、N 增大，f ≠03、有电子、质子、氘核、氚核，以一样速度垂直射入同一匀强磁场中，它们都作匀速圆周运动，则轨道半径最大的粒子是A ．氘核B ．氚核C ．电子D ．质子4．一带正电荷的小球沿滑腻、水平、绝缘的桌面向右运动，如图所示，速度方向垂直于一匀强磁场，飞离桌面后，最终落在地面上. 设飞行时刻为t 1、水平射程为s 1、着地速度为v 1；现撤去磁场其它条件不变，小球飞行时刻为t 2、水平射程为s 2、着地速度为v 2.则有：A 、 v 1=v 2B 、 v 1>v 2C 、 s 1=s 2D 、 t 1<t 25．有一个带正电荷的离子，沿垂直于电场方向射入带电平行板的匀强电场.离子飞出电场后的动能为E k ，当在平行金属板间再加入一个垂直纸面向内的如图所示的匀强磁场后，离子飞出电场后的动能为E k /,磁场力做功为W ，则下面各判定正确的是 A 、E K <E K ＇,W =0 B 、E K >E K ＇,W =0 C 、E K =E K ＇,W =0 D 、E K >E K ＇,W >06.图是质谱仪的工作原理示用意。

带电粒子被加速电场加速后，进入速度选择器。

高中物理：磁场练习及答案一、选择题1、如图所示,空间的某一区域存在着相互垂直的匀强电场和匀强磁场,一个带电粒子以某一初速度由A点进入这个区域沿直线运动,从C点离开区域；如果将磁场撤去,其他条件不变,则粒子从B点离开场区；如果将电场撤去,其他条件不变,则这个粒子从D点离开场区。

已知BC=CD,设粒子在上述三种情况下,从A到B、从A到C和从A到D所用的时间分别是t1,t2和t3,离开三点时的动能分别是Ek1、Ek2、Ek3,粒子重力忽略不计,以下关系式正确的是 ( )A.t1=t2<t3B.t1<t2=t3C.Ek1=Ek2<Ek3D.Ek1>Ek2=Ek32、(多选)下列说法正确的是()A．磁场中某点的磁感应强度可以这样测定：把一小段通电导线放在该点时,受到的磁场力F与该导线的长度L、通过的电流I的乘积的比值B＝FIL,即磁场中某点的磁感应强度B．通电导线在某点不受磁场力的作用,则该点的磁感应强度一定为零C．磁感应强度B＝FIL只是定义式,它的大小取决于场源及磁场中的位置,与F、I、L以及通电导线在磁场中的方向无关D．磁场是客观存在的3、如图所示,用三条细线悬挂的水平圆形线圈共有n匝,线圈由粗细均匀、单位长度质量为2．5 g的导线绕制而成,三条细线呈对称分布,稳定时线圈平面水平,在线圈正下方放有一个圆柱形条形磁铁,磁铁的中轴线OO′垂直于线圈平面且通过其圆心O,测得线圈的导线所在处磁感应强度大小为0．5 T,方向与竖直线成30°角,要使三条细线上的张力为零,线圈中通过的电流至少为(g取10 m/s2)()A．0．1 A B．0．2 A C．0．05 A D．0．01 A4、(多选)光滑平行导轨水平放置,导轨左端通过开关S与内阻不计、电动势为E的电源相连,右端与半径为L＝20 cm的两段光滑圆弧导轨相接,一根质量m＝60 g、电阻R＝1 Ω、长为L 的导体棒ab,用长也为L的绝缘细线悬挂,如图所示,系统空间有竖直方向的匀强磁场,磁感应强度B＝0.5 T,当闭合开关S后,导体棒沿圆弧摆动,摆到最大高度时,细线与竖直方向成θ＝53°角,摆动过程中导体棒始终与导轨接触良好且细线处于张紧状态,导轨电阻不计,sin 53°＝0.8,g取10 m/s2则()A．磁场方向一定竖直向下B．电源电动势E＝3.0 VC．导体棒在摆动过程中所受安培力F＝3 ND．导体棒在摆动过程中电源提供的电能为0.048 J5、(多选)一质量为m、电荷量为q的负电荷在磁感应强度为B的匀强磁场中绕固定的正电荷沿固定的光滑轨道做匀速圆周运动,若磁场方向垂直于它的运动平面,且作用在负电荷的电场力恰好是磁场力的三倍,则负电荷做圆周运动的角速度可能是()A．4qBm B．3qBm C．2qBm D．qBm6、如图所示,正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd 方向射入磁场区域,当速度大小为v b时,从b点离开磁场,在磁场中运动的时间为t b；当速度大小为v c时,从c点离开磁场,在磁场中运动的时间为t c．不计粒子重力．则()A．v b∶v c＝1∶2,t b∶t c＝2∶1B．v b∶v c＝2∶1,t b∶t c＝1∶2C．v b∶v c＝2∶1,t b∶t c＝2∶1D．v b∶v c＝1∶2,t b∶t c＝1∶27、速度相同的一束粒子由左端射入质谱仪后分成甲、乙两束,其运动轨迹如图所示,其中S0A＝23S0C,则下列说法中正确的是()A．甲束粒子带正电,乙束粒子带负电B．甲束粒子的比荷大于乙束粒子的比荷C．能通过狭缝S0的带电粒子的速率等于E B2D．若甲、乙两束粒子的电荷量相等,则甲、乙两束粒子的质量比为3∶2*8、关于磁感线的描述,下列说法中正确的是()A．磁感线可以形象地描述各点磁场的强弱和方向,它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致B．磁感线可以用细铁屑来显示,因而是真实存在的C．两条磁感线的空隙处一定不存在磁场D．两个磁场叠加的区域,磁感线就可能相交*9、如图所示,在同一平面内互相绝缘的三根无限长直导线ab、cd、ef围成一个等边三角形,三根导线通过的电流大小相等,方向如图所示,O为等边三角形的中心,M、N分别为O关于导线ab、cd的对称点．已知三根导线中的电流形成的合磁场在O点的磁感应强度大小为B1,在M点的磁感应强度大小为B2,若撤去导线ef,而ab、cd中电流不变,则此时N点的磁感应强度大小为()A．B1＋B2B．B1－B2C．B1＋B22D．B1－B2210、在如图所示的平行板器件中,电场强度E和磁感应强度B相互垂直。

高中物理磁场经典习题(题型分类)含答案题组一1.在xOy平面内，y≥0的区域有垂直于平面向里的匀强磁场，磁感应强度为B。

一质量为m、带电量大小为q的粒子从原点O沿与x轴正方向成60°角方向以速度v射入。

粒子的重力不计。

求带电粒子在磁场中运动的时间和带电粒子离开磁场时的位置。

2.如图所示，abcd是一个正方形的盒子，在cd边的中点有一小孔e。

盒子中存有沿ad方向的匀强电场，场强大小为E。

一粒子源不断地从a处的小孔沿ab方向向盒内发射相同的带电粒子，粒子的初速度为v，经电场作用后恰好从e处的小孔射出。

现撤去电场，在盒子中加一方向垂直于纸面的匀强磁场，磁感应强度大小为B。

粒子仍恰好从e孔射出。

不考虑带电粒子的重力和粒子之间的相互作用。

1）所加的磁场的方向是什么？2）电场强度E与磁感应强度B的比值是多少？题组二4.如图所示的坐标平面内，在y轴的左侧存在垂直纸面向外、磁感应强度大小为B1 = 0.20 T的匀强磁场，在y轴的右侧存在垂直纸面向里、宽度d=0.125 m的匀强磁场B2.某时刻一质量为m=2.0×10^-8 kg、电量为q=+4.0×10^-4 C的带电微粒（重力可忽略不计），从x轴上坐标为（-0.25 m，0）的P点以速度v=2.0×10^3 m/s沿y轴正方向运动。

试求：1）微粒在y轴的左侧磁场中运动的轨道半径；2）微粒第一次经过y轴时速度方向与y轴正方向的夹角；3）要使微粒不能从右侧磁场边界飞出，B2应满足的条件。

5.图中左边有一对平行金属板，两板相距为d，电压为U；两板之间有匀强磁场，磁场应强度大小为B，方向平行于板面并垂直于纸面朝里。

图中右边有一边长为a的正三角形区域EFG（EF边与金属板垂直），在此区域内及其边界上也有匀强磁场，磁感应强度大小为B，方向垂直于纸面朝里。

假设一系列电荷量为q的正离子沿平行于金属板面，垂直于磁场的方向射入金属板之间，沿同一方向射出金属板之间的区域，并经EF边中点H射入磁场区域。

高中物理：磁场练习含答案1、下列说法正确的是()A．磁感线有可能出现相交的情况B．磁感线总是由N极出发指向S极C．某点磁场的方向与放在该点的小磁针静止时N极所指方向一致D．某点磁场的方向与放在该点的小磁针受力的方向一致2、如图所示,abcd为四边形闭合线框,a、b、c三点坐标分别为(0,L,0),(L,L,0),(L,0,0),整个空间处于沿y轴正方向的匀强磁场中,通入电流I,方向如图所示,关于四边形的四条边所受到的安培力的大小,下列叙述中正确的是()A．ab边与bc边受到的安培力大小相等B．cd边受到的安培力最大C．cd边与ad边受到的安培力大小相等D．ad边不受安培力作用3、(双选)如图甲所示,扬声器中有一线圈处于磁场中,当音频电流信号通过线圈时,线圈带动纸盆振动,发出声音．俯视图乙表示处于辐射状磁场中的线圈(线圈平面即纸面),磁场方向如图中箭头所示,在图乙中()甲乙A．当电流沿顺时针方向时,线圈所受安培力的方向垂直于纸面向里B．当电流沿顺时针方向时,线圈所受安培力的方向垂直于纸面向外C．当电流沿逆时针方向时,线圈所受安培力的方向垂直于纸面向里D．当电流沿逆时针方向时,线圈所受安培力的方向垂直于纸面向外4、带电油滴以水平速度v0垂直进入匀强磁场,恰好做匀速直线运动,如图所示,若油滴质量为m,磁感应强度为B,重力加速度为g.则下述说法正确的是()A．油滴必带正电荷,电荷量为mg v0BB．油滴必带正电荷,比荷qm＝qv0BC．油滴必带负电荷,电荷量为mg v0BD．油滴带什么电荷都可以,只要满足q＝mg v0B5、如图所示,有界匀强磁场边界线SP∥MN,速度不同的同种带电粒子从S点沿SP方向同时射入磁场,其中穿过a点的粒子速度v1与MN垂直,穿过b点的粒子,其速度方向与MN成60°角,设两粒子从S到a、b所需的时间分别为t1、t2,则t1∶t2为()A．1∶3B．4∶3C．1∶1 D．3∶26、如图所示,水平桌面上放置一根条形磁铁,磁铁中央正上方用绝缘弹簧悬挂一水平直导线,并与磁铁垂直．当直导线中通入图中所示方向的电流时,可以判断出()A．弹簧的拉力增大,条形磁铁对桌面的压力减小B．弹簧的拉力减小,条形磁铁对桌面的压力减小C．弹簧的拉力增大,条形磁铁对桌面的压力增大D．弹簧的拉力减小,条形磁铁对桌面的压力增大7、一条形磁铁静止在斜面上,固定在磁铁中心的竖直上方的水平导线中通有垂直纸面向里的恒定电流,如图所示．若将磁铁的N极位置与S极位置对调后,仍放在斜面上原来的位置,则磁铁对斜面的压力F和摩擦力f的变化情况分别是()A．F增大,f减小B．F减小,f增大C．F与f都增大D．F与f都减小8、如图所示,一个粗糙且足够长的斜面体静止于水平面上,并处于方向垂直纸面向外,磁感应强度大小为B的匀强磁场中,质量为m、带电荷量为＋Q的小滑块从斜面顶端由静止下滑,在滑块下滑的过程中,斜面体静止不动,下列判断正确的是()A．滑块受到的摩擦力逐渐增大B．滑块沿斜面向下做匀加速直线运动C．滑块最终要离开斜面D．滑块最终可能静止于斜面上9、两个相同的回旋加速器,分别接在加速电压U1和U2的高频电源上,且U1>U2,两个相同的带电粒子分别从这两个加速器的中心由静止开始运动,设两个粒子在加速器中运动的时间分别为t1和t2,获得的最大动能分别为E k1和E k2,则()A．t1<t2,E k1>E k2B．t1＝t2,E k1<E k2C．t1<t2,E k1＝E k2D．t1>t2,E k1＝E k210、如图所示,质量m＝0.5 kg、长L＝1 m的通电导体棒在安培力作用下静止在倾角为37°的光滑绝缘框架上,磁场方向垂直于框架向下(磁场范围足够大),右侧回路电源电动势E＝8 V,内电阻r＝1 Ω,额定功率为8 W、额定电压为4 V的电动机正常工作,(取g＝10 m/s2)则()A．回路总电流为2 AB．电动机的额定电流为4 AC．流经导体棒的电流为4 AD．磁感应强度的大小为1.5 T11、如图所示,取一柔软的铝箔条,把它折成天桥状并用胶纸粘牢两端,使蹄形磁铁横跨过“天桥”．当电池与铝箔接通时()A．铝箔条中部向磁铁S极运动B．铝箔条中部向磁铁N极运动C．铝箔条中部向下方运动D．铝箔条中部向上方运动12、音圈电机是一种应用于硬盘、光驱等系统的特殊电动机．如图是某音圈电机的原理示意图,它由一对正对的磁极和一个正方形刚性线圈构成,线圈边长为L,匝数为n,磁极正对区域内的磁感应强度方向垂直于线圈平面竖直向下,大小为B,区域外的磁场忽略不计．线圈左边始终在磁场外,右边始终在磁场内,前后两边在磁场内的长度始终相等．某时刻线圈中电流从P流向Q,大小为I.(1)求此时线圈所受安培力的大小和方向；(2)若此时线圈水平向右运动的速度大小为v,求安培力的功率．13、如图所示,一个质量为m、带正电荷量为q的带电体,紧贴着水平绝缘板的下表面滑动,滑动方向与垂直纸面的匀强磁场垂直,请回答：(1)能沿下表面滑动,物体速度的大小和方向应满足什么条件？(2)若物体以速度v0开始运动,则它沿绝缘面运动的过程中,克服摩擦力做了多少功？磁场1、下列说法正确的是()A．磁感线有可能出现相交的情况B．磁感线总是由N极出发指向S极C．某点磁场的方向与放在该点的小磁针静止时N极所指方向一致D．某点磁场的方向与放在该点的小磁针受力的方向一致C[根据磁感线的特点：(1)磁感线在空间内不能相交；(2)磁感线是闭合曲线,在磁体外部由N 极指向S极,在磁体内部由S极指向N极；(3)磁感线的切线方向表示磁场的方向(小磁针静止时N极指向).可判断选项A、B错误,C正确,D错误．]2、如图所示,abcd为四边形闭合线框,a、b、c三点坐标分别为(0,L,0),(L,L,0),(L,0,0),整个空间处于沿y轴正方向的匀强磁场中,通入电流I,方向如图所示,关于四边形的四条边所受到的安培力的大小,下列叙述中正确的是()A．ab边与bc边受到的安培力大小相等B．cd边受到的安培力最大C．cd边与ad边受到的安培力大小相等D．ad边不受安培力作用B[因为ab边垂直于磁场,所以其受到的安培力F ab＝BL ab I,而bc边平行于磁场,所以其受到的安培力为零,故A错误；ad边与cd边虽然长度相等,且长度最长,但ad边与磁场不垂直,cd边与磁场垂直,即等效长度不同,所以受到的安培力大小不相等,cd边受到的安培力最大,故B正确,C 错误；ad边受到安培力作用,故D错误．]3、(双选)如图甲所示,扬声器中有一线圈处于磁场中,当音频电流信号通过线圈时,线圈带动纸盆振动,发出声音．俯视图乙表示处于辐射状磁场中的线圈(线圈平面即纸面),磁场方向如图中箭头所示,在图乙中()甲乙A．当电流沿顺时针方向时,线圈所受安培力的方向垂直于纸面向里B ．当电流沿顺时针方向时,线圈所受安培力的方向垂直于纸面向外C ．当电流沿逆时针方向时,线圈所受安培力的方向垂直于纸面向里D ．当电流沿逆时针方向时,线圈所受安培力的方向垂直于纸面向外BC [将圆形线圈看作由无数小段直导线组成,由左手定则可以判断,当电流沿顺时针方向时,线圈所受安培力的方向垂直于纸面向外,选项B 正确,A 错误；当电流沿逆时针方向时,线圈所受安培力的方向垂直于纸面向里,选项C 正确,D 错误．]4、带电油滴以水平速度v 0垂直进入匀强磁场,恰好做匀速直线运动,如图所示,若油滴质量为m,磁感应强度为B,重力加速度为g.则下述说法正确的是( )A ．油滴必带正电荷,电荷量为mg v 0B B ．油滴必带正电荷,比荷q m ＝q v 0BC ．油滴必带负电荷,电荷量为mg v 0BD ．油滴带什么电荷都可以,只要满足q ＝mg v 0B A [油滴水平向右做匀速直线运动,其所受的洛伦兹力必向上且与重力平衡,故带正电荷,其电荷量为q ＝mg v 0B ,A 正确,C 、D 错误；比荷q m ＝g v 0B,B 错误．] 5、如图所示,有界匀强磁场边界线SP ∥MN,速度不同的同种带电粒子从S 点沿SP 方向同时射入磁场,其中穿过a 点的粒子速度v 1与MN 垂直,穿过b 点的粒子,其速度方向与MN 成60°角,设两粒子从S 到a 、b 所需的时间分别为t 1、t 2,则t 1∶t 2为( )A ．1∶3B ．4∶3C ．1∶1D ．3∶2D [画出运动轨迹,过a 点的粒子转过90°,运动时间为t 1＝T 4；过b 点的粒子转过60°,运动时间t 2＝T 6,故t 1∶t 2＝3∶2,故选项D 正确．]6、如图所示,水平桌面上放置一根条形磁铁,磁铁中央正上方用绝缘弹簧悬挂一水平直导线,并与磁铁垂直．当直导线中通入图中所示方向的电流时,可以判断出( )A ．弹簧的拉力增大,条形磁铁对桌面的压力减小B ．弹簧的拉力减小,条形磁铁对桌面的压力减小C ．弹簧的拉力增大,条形磁铁对桌面的压力增大D ．弹簧的拉力减小,条形磁铁对桌面的压力增大A [如图所示,画出直导线附近的条形磁铁的磁感线,由左手定则可知,直导线受向下的安培力,由于力的作用是相互的,因此条形磁铁受向上的作用力,故A 正确．]7、一条形磁铁静止在斜面上,固定在磁铁中心的竖直上方的水平导线中通有垂直纸面向里的恒定电流,如图所示．若将磁铁的N 极位置与S 极位置对调后,仍放在斜面上原来的位置,则磁铁对斜面的压力F 和摩擦力f 的变化情况分别是( )A ．F 增大,f 减小B ．F 减小,f 增大C ．F 与f 都增大D ．F 与f 都减小C [题图中电流与磁体间的磁场力为引力,若将磁极位置对调则相互作用力为斥力,再由受力分析可知,选项C 正确．]8、如图所示,一个粗糙且足够长的斜面体静止于水平面上,并处于方向垂直纸面向外,磁感应强度大小为B 的匀强磁场中,质量为m 、带电荷量为＋Q 的小滑块从斜面顶端由静止下滑,在滑块下滑的过程中,斜面体静止不动,下列判断正确的是( )A．滑块受到的摩擦力逐渐增大B．滑块沿斜面向下做匀加速直线运动C．滑块最终要离开斜面D．滑块最终可能静止于斜面上C[小滑块带正电,由左手定则判断知,滑块受到的洛伦兹力方向垂直于斜面向上,故垂直于斜面方向：N＋q v B＝mg cos θ,平行于斜面方向：mg sin θ－f＝ma,其中f＝μN,联立得到f＝μ(mgcos θ－q v B),a＝g sin θ－μ（mg cos θ－q v B）m,由于a与v同向,故v增大,f减小,a增加,故A错误,B错误；当洛伦兹力等于重力垂直斜面分力时,支持力为零,此后滑块离开斜面,故C正确,D 错误．]9、两个相同的回旋加速器,分别接在加速电压U1和U2的高频电源上,且U1>U2,两个相同的带电粒子分别从这两个加速器的中心由静止开始运动,设两个粒子在加速器中运动的时间分别为t1和t2,获得的最大动能分别为E k1和E k2,则()A．t1<t2,E k1>E k2B．t1＝t2,E k1<E k2C．t1<t2,E k1＝E k2D．t1>t2,E k1＝E k2C[粒子在磁场中做匀速圆周运动,由R＝m vqB,E km＝12m v2可知,粒子获得的最大动能只与磁感应强度和D形盒的半径有关,所以E k1＝E k2；设粒子在加速器中绕行的圈数为n,则E k＝2nqU,由以上关系可知n与加速电压U成反比,由于U1>U2,则n1<n2,而t＝nT,T相同,所以t1<t2,故C正确,A、B、D错误．]10、如图所示,质量m＝0.5 kg、长L＝1 m的通电导体棒在安培力作用下静止在倾角为37°的光滑绝缘框架上,磁场方向垂直于框架向下(磁场范围足够大),右侧回路电源电动势E＝8 V,内电阻r＝1 Ω,额定功率为8 W、额定电压为4 V的电动机正常工作,(取g＝10 m/s2)则()A．回路总电流为2 AB．电动机的额定电流为4 AC．流经导体棒的电流为4 A D．磁感应强度的大小为1.5 TD[电动机正常工作时,有P M＝UI M,代入数据解得I M＝2 A,通过电源的电流为I总＝E－U r＝8－41A＝4 A,流过导体棒的电流I为I＝I总－I M＝4 A－2 A＝2 A．故A、B、C错误；导体棒静止在导轨上,由共点力的平衡可知,安培力的大小等于重力沿斜面向下的分力,即：F＝mg sin 37°＝0.5×10×0.6 N＝3 N,由安培力的公式F＝BIL,解得B＝1.5 T,故D正确．]11、如图所示,取一柔软的铝箔条,把它折成天桥状并用胶纸粘牢两端,使蹄形磁铁横跨过“天桥”．当电池与铝箔接通时()A．铝箔条中部向磁铁S极运动B．铝箔条中部向磁铁N极运动C．铝箔条中部向下方运动D．铝箔条中部向上方运动D[由题意,可知,通过“天桥”的电流方向由外向内,而磁场方向由N到S极,根据左手定则,则可知,箔条中部受到的安培力向上,故A、B、C错误,D正确．]12、音圈电机是一种应用于硬盘、光驱等系统的特殊电动机．如图是某音圈电机的原理示意图,它由一对正对的磁极和一个正方形刚性线圈构成,线圈边长为L,匝数为n,磁极正对区域内的磁感应强度方向垂直于线圈平面竖直向下,大小为B,区域外的磁场忽略不计．线圈左边始终在磁场外,右边始终在磁场内,前后两边在磁场内的长度始终相等．某时刻线圈中电流从P流向Q,大小为I.(1)求此时线圈所受安培力的大小和方向；(2)若此时线圈水平向右运动的速度大小为v ,求安培力的功率．[解析] (1)由左手定则可以判断出线圈所受安培力的方向水平向右．由于线圈与磁场垂直,故线圈所受安培力的大小F ＝nIBL.(2)此时安培力的功率P ＝F v ＝nIBL v .[答案] (1)nIBL 水平向右 (2)nIBL v13、如图所示,一个质量为m 、带正电荷量为q 的带电体,紧贴着水平绝缘板的下表面滑动,滑动方向与垂直纸面的匀强磁场垂直,请回答：(1)能沿下表面滑动,物体速度的大小和方向应满足什么条件？(2)若物体以速度v 0开始运动,则它沿绝缘面运动的过程中,克服摩擦力做了多少功？[解析] (1)若物体沿下表面滑动,则洛伦兹力一定向上,根据左手定则,速度方向向右． 当物体沿下表面滑动时,满足q v B ≥mg解得v ≥mg qB .(2)运动过程中,洛伦兹力和重力不做功．当v ＝mg qB 时,mg ＝q v B,摩擦力消失,由动能定理,克服摩擦力做的功W ＝12m v 20－12m v 2＝12m ⎣⎢⎡⎦⎥⎤v 20－⎝ ⎛⎭⎪⎫mg qB 2. [答案] (1)向右 v ≥mg qB (2)12m ⎣⎢⎡⎦⎥⎤v 20－⎝ ⎛⎭⎪⎫mg qB 2.。

高中物理磁场试题及解析一、选择题1. 关于磁场和电场的描述，正确的是：A. 磁场始终是有向的，而电场则有向无向皆可。

B. 磁场作用于电荷，而电场作用于磁荷。

C. 磁场和电场的作用距离相等。

D. 磁场和电场的单位是一样的。

答案：A解析：磁场是有向的，电场也是有向的。

磁场是作用于磁荷（比如说磁铁），而电场是作用于电荷。

磁场和电场的作用距离并不相等，这与它们的本质有关，因为磁场是由运动电荷产生的，所以只有当电荷运动时才能产生磁场，而电场则可以由静电荷产生。

磁场和电场的单位也不是一样的，电场的单位是牛顿/库仑，而磁场的单位是特斯拉/安培。

2. 在均匀磁场中，沿磁场方向有一个速度为v的电子，与速度方向垂直的磁场为B，若磁场方向指向纸面内，则电子运动轨迹的形状是：A. 圆周B. 抛物线C. 直线D. 椭圆答案：A解析：由洛伦兹力的公式可以得到，电子受到由磁场和电子速度方向垂直的力，它的大小为：F = evB，方向垂直于速度方向和磁场方向组成的平面。

因此，电子将沿着一个圆周运动，圆心位于垂直磁场和电子速度方向组成的平面上，圆的半径为r = mv/eB，其中m为电子的质量，v是速度，e是电荷量。

3. 将狭长的长直导线扭成N圈，每圈绕成半径为r的圆形，这相当于制成一种：A. N层螺线管B. 回形针C. 电磁阀D. 双螺旋答案：A解析：将长直导线扭成N圈，每圈绕成半径为r的圆形相当于制成了一种N层螺线管。

螺线管是一种用来产生磁场的器件，在电动机、发电机、磁体和磁共振成像等领域得到广泛应用。

二、计算题1. 在空间中有一个长为2m的直导线，其电流为3A，求距离导线5cm的地方磁感应强度的大小。

解析：我们可以利用比奥萨法尔定律求解磁场强度，公式为：B = μ0I/2πr，其中μ0为真空磁导率，I为电流强度，r为距离导线距离。

代入数据可以得到： B = μ0I/2πr = 4π10^-7 3 / (2π0.05) = 0.6 10^-5 T因此，距离导线5cm的地方磁感应强度的大小为0.6 * 10^-5 T。

高中物理综合训练题（磁场）一、选择题1、空间存在方向垂直于纸面向里的匀强磁场，图1中的正方形为其边界．一细束由两种粒子组成的粒子流沿垂直于磁场的方向从O 点入射．这两种粒子带同种电荷，它们的电荷量、质量均不同，但其比荷相同，且都包含不同速率的粒子．不计重力．下列说法正确的是( BD ) A ．入射速度不同的粒子在磁场中的运动时间一定不同 B ．入射速度相同的粒子在磁场中的运动轨迹一定相同 C ．在磁场中运动时间相同的粒子，其运动轨迹一定相同 D ．在磁场中运动时间越长的粒子，其轨迹所对的圆心角一定越大【解析】 由于粒子比荷相同，由R ＝m vqB 可知速度相同的粒子轨迹半径相同，运动轨迹也必相同，B 正确；对于入射速度不同的粒子在磁场中可能的运动轨迹如图所示，由图可知，粒子的轨迹直径不超过磁场边界一半时转过的圆心角都相同，运动时间都为半个周期，而由T ＝2πmqB 知所有粒子在磁场运动周期都相同，故A 、C 皆错误；再由t ＝θ2πT ＝θmqB可知D 正确。

2、如图2所示，分布在半径为r 的圆形区域内的匀强磁场，磁感应强度为B ，方向垂直纸面向里．电量为q 、质量为m 的带正电的粒子从磁场边缘A 点沿圆的半径AO 方向射入磁场，离开磁场时速度方向偏转了60°.由此可知( BD )A ．粒子进入磁场后必将在AO 下方离开磁场区域B ．带电粒子在匀强磁场中做匀速圆周运动的半径为3rC ．带电粒子在磁场中运动的时间为其周期的13D ．若仅改变粒子的带电性质，则粒子离开磁场时的速度方向依旧将偏转60°【解析】 粒子带正电、故沿AO 方向射入磁场后将向上偏转，A 错误；带电粒子在匀强磁场中做匀速圆周运动如图所示，由几何关系可得其半径为R ＝3r ，B 正确；由于带电粒子离开磁场时速度方向偏转了60°，可得其圆周运动的圆心角也为60°，故在磁场中运动的时间为其周期的16，C 错误；若仅改变粒子的带电性质，则粒子在磁场中的偏转方向将发生改变，但对其他条件没有影响，D 正确．图1图23、如图3所示，在xOy 平面内，匀强电场的方向沿x 轴正向，匀强磁场的方向垂直于纸面向里．一电子在xOy 平面内运动时，速度方向保持不变．则电子的运动方向沿( C ) A ．x 轴正向 B ．x 轴负向 C ．y 轴正向D ．y 轴负向【解析】 速度方向不变，则合外力为零，对电子受力分析如图所示，根据左手定则，判断电子的运动方向为沿y 轴正向．4、如图4所示，粗糙的足够长的竖直木杆上套有一个带电的小球，整个装置处在由水平匀强电场和垂直纸面向外的匀强磁场组成的足够大的复合场中，小球由静止开始下滑，在整个运动过程中小球的v －t 图象如下图所示，其中正确的是()【解析】 对带电小球进行受力分析如图所示，刚开始速度v 比较小，F 洛＝q v B 比较小，F ＞F 洛，G －F f ＝ma ，即ma ＝G －μ(F －q v B )，随着速度v 的不断增大，a 也不断增大．当F ＝F 洛时，a 最大，为重力加速度g .再随着速度v 的不断增大，F ＜F 洛即ma ＝G －μ(q v B －F )，加速度a 不断减小，当a 减到零时，G ＝F f ，再往后做匀速运动．5、如图5所示，空间某区域中有一匀强磁场，磁感应强度方向水平，且垂直于纸面向里，磁场上边界b 和下边界d 水平．在竖直面内有一矩形金属线圈，线圈上下边的距离很短，下边水平．线圈从水平面a 开始下落．已知磁场上下边界之间的距离大于a 、b 之间的距离．若线圈下边刚通过水平面b 、c (位于磁场中)和d 时，线圈所受到的磁场力的大小分别为F b 、F c 和F d ，则( ) A ．F d ＞F c ＞F b B ．F c ＜F d ＜F b C ．F c ＞F b ＞F dD ．F c ＜F b ＜F d【解析】 线圈自由下落，到b 点受安培力，线圈全部进入磁场，无感应电流，则线圈不受安培力作用，线圈继续加速，到d 点出磁场时受到安培力作用，由F ＝B 2L 2v R知，安培力和线圈的速度成正比，D 项对．二、计算题6、如图6所示，在坐标系xOy 中，y 轴左方有垂直于纸面向外的匀强磁场，y 轴右方没有磁场，在坐标为(－d,0)的A 处放一粒子源，向各方向放出质量为m ，电荷量为＋q ，速度为v 的粒子流．要使粒子恰好不能打到y 轴右方，磁感应强度B 0应为多大？【解析】 (1)要使带电粒子恰好不能打到y 轴右方，则其在磁场中运动半径为r 0＝d2由q v B 0＝m v 2r 0，解得B 0＝2m vqd .图3图4图57、如图7所示，电源电动势E 0＝15 V ，内阻r 0＝1 Ω，电阻R 1＝30 Ω，R 2＝60 Ω.间距d ＝0.2 m 的两平行金属板水平放置，板间分布有垂直于纸面向里、磁感应强度B ＝1 T 的匀强磁场．闭合开关S ，板间电场视为匀强电场，将一带正电的小球以初速度v ＝0.1 m/s 沿两板间中线水平射入板间．设滑动变阻器接入电路的阻值为R x ，忽略空气对小球的作用，取g ＝10 m/s 2. (1)当R x ＝29 Ω时，电阻R 2消耗的电功率是多大？(2)若小球进入板间做匀速圆周运动并与板相碰，碰时速度与初速度的夹角 为60°，则R x 是多少？【解析】 (1)设R 1和R 2的并联电阻为R ，有：R ＝R 1R 2R 1＋R 2①R 2两端的电压为：U ＝E 0Rr 0＋R ＋R x ②R 2消耗的电功率为：P ＝U 2R 2③当R x ＝29 Ω时，联立①②③式，代入数据，解得： P ＝0.6 W ．④(2)设小球质量为m ，电荷量为q ，小球做匀速圆周运动时，有： qE ＝mg ⑤E ＝U d⑥设小球做圆周运动的半径为r ，有：q v B ＝m v 2r⑦由几何关系有：r ＝d ⑧联立①②⑤⑥⑦⑧式，代入数据，解得： R x ＝54 Ω.⑨8、如图8甲所示，足够长的光滑平行金属导轨MN 、PQ 竖直放置，其宽度L ＝1 m ，一匀强磁场垂直穿过导轨平面，导轨的上端M 与P 之间连接阻值为R ＝0.40 Ω的电阻，质量为m ＝0.01 kg 、电阻为r ＝0.30 Ω的金属棒ab 紧贴在导轨上．现使金属棒ab 由静止开始下滑，下滑过程中ab 始终保持水平，且与导轨接触良好，其下滑距离x 与时间t 的关系如图8乙所示，图象中的OA 段为曲线，AB 段为直线，导轨电阻不计，g ＝10 m/s 2(忽略ab 棒运动过程中对原磁场的影响)，试求： (1)当t ＝1.5 s 时，重力对金属棒ab 做功的功率；(2)金属棒ab 在开始运动的1.5 s 内，电阻R 上产生的热量； (3)磁感应强度B 的大小。

高二物理选修3-1磁场练习题 (含答案)1、磁场中任一点的磁场方向为（）A. 小磁针受力的方向B. 小磁针南极受力的方向C. 小磁针北极受磁场力的方向D. 通电导线在该处所受磁场力方向2、以下哪些地方不存在磁场（）A. 磁铁内部B. 磁铁周围空间C. 一束电子射线周围的空间D. 静止的带电体周围的空间3、静电场和磁场对比（）A. 电场线不闭合，磁感线闭合B. 静电场和磁场都可使运动电荷发生偏转C. 静电场和磁场都可使运动电荷加速D. 静电场和磁场都能对运动电荷做功4、关于磁感线，正确的说法是（）A. 磁感线确实存在于磁场中B. 在磁体内磁感线是从N极到S极C. 将磁铁放在硬纸上，周围均匀地撒上铁粉，然后轻轻地敲打几下，就看到了磁铁周围的磁感线D. 磁感线密集的地方磁场强，磁感线稀疏的地方磁场弱，任何两条磁感线都不可能相交5、关于磁场、磁感线和磁感强度，下列说法中正确的是（）A. 一切磁作用都是电流或运动电荷之间通过磁场而发生的相互作用B. 磁感线一定是从磁体的N极出发，到S极终止C. 电流元IL在某处所受磁场力为F，则该处的磁感强度一定为D. 磁感强度的单位可以用表示6、关于磁场、磁感应强度和磁感线的说法，不正确的是（）A. 磁极之间的相互作用是通过磁场发生的，磁场和电场一样，也是一种物质B. 由可知，磁感应强度与通电导线的电流和长度的乘积IL成反比C. 磁感应强度的方向就是磁场中通电导线所受磁场力的方向D. 磁感线就是细铁屑在磁铁周围排列出的曲线，没有细铁屑的地方就没有磁感线7、关于电场线和磁感线，下列说法正确的是（）A. 电场线和磁感线都是闭合的曲线B. 磁感线是从磁体的N极发出，终止于S极C. 电场线和磁感线都不能相交D. 电场线和磁感线都是现实中存在的8、下列关于电场线和磁感线的说法中，正确的是（）A. 电场线和磁感线都是电场或磁场中实际存在的线B. 磁场中两条磁感线一定不相交，但在复杂电场中的电场线是可以相交的C. 电场线是一条不闭合曲线，而磁感线是一条闭合曲线D. 电场线越密的地方，同一试探电荷所受的电场力越大；磁感线分布较密的地方，同一试探电荷所受的磁场力也越大9、关于磁感线和电场线的下列论述中，错误的是（）A. 磁感线和电场线分别是用来形象地描述磁场和电场的强弱和方向的一些假想曲线B. 磁感线是闭合的曲线，电场线则是不闭合的，它从正电荷出发，或终止于负电荷，或伸展到无限远C. 磁感线或电场线上每一点的切线方向跟该点的磁场方向或电场方向相同D. 仅受电场力作用下的点电荷其运动轨迹一定与电场线重合10、如图，是直线电流、环形电流磁场的磁感线分布图，其中电流方向与磁感线方向关系正确的是（）11、下列关于磁体、磁场与磁感线的说法中正确的是（）A. 磁场能对放在其中的物体产生磁力的作用B. 磁感线是磁体周围真实存在的曲线C. 磁体外部的磁感线总是从磁体的S极出来，回到N极D. 将条形磁体截成两段后，每段磁体仍有两个磁极12、磁场中某区域的磁感线如图所示，则（）A. a、b两处的磁感应强度不等，B. a、b两处的磁感应强度不等，C. a、b两处的磁感应强度大小相同D. 以上说法均不正确13、磁场中某区域的磁感线如图所示，则（）A. a点磁感应强度比b点小B. a点磁感应强度比b点大C. 同一小段通电导线放在a处时受力一定比b处时大D. 同一小段通电导线放在a处时受力一定比b处时小14、磁感线分布如图所示，下列说法正确的是（）A. A处磁场最强B. B处磁场最强C. C处无磁场D. 以上说法都不对15、如图所示的直线电流磁场的磁感线，哪个图是正确的（）16、如图所示为磁场中的一条磁感线，则下列判断正确的是（）A. A点磁感应强度一定大于C点磁感应强度B. A点磁感应强度一定小于C点磁感应强度C. A点磁感应强度一定等于C点磁感应强度D. A点磁感应强度方向一定与C为磁感应强度方向相同17、关于安培定则，下列说法中正确的是（）A. 安培定则仅适用于直线电流周围磁场磁感线方向的判断B. 安培定则能适用于多重形状电流周围磁场磁感线方向的判断C. 安培定则用于判断直线电流周围磁场磁感线方向时，大拇指所指方向应与电流方向一致D. 安培定则用于判断环形电流和通电螺线管磁场的方向时，大拇指所指方向应与电流方向一致18、根据安培定则，对图所示的通电直导线周围的磁场说法正确的是（）A. 顺着电流方向看，其磁感线是一系列抛物线B. 顺着电流方向看，其磁感线是一系列同心圆C. 逆着电流方向看，其磁感线是一系列椭圆D. 逆着电流方向看，其磁感线是一系列双曲线19、如图所示，标出电流I、磁感应强度B的方向，其中符合安培定则的是（）20、磁通量是指（）A. 磁感应强度的大小B. 磁感线路径的长度C. 磁感线的多少D. 穿过某个回路的磁感线的多少21、磁通量的单位是（）A. 库伦（C）B. 法拉（F）C. 韦伯（Wb）D. 特斯拉（T）22、关于磁通量的下列说法正确的是（）A. 穿过某个面的磁通量为零，此处磁感应强度也为零B. 通过任一闭合面的磁通量越大，该处磁感应强度也越大C. 穿过垂直于感应强度方向的某个闭合面的磁感线条数等于磁感应强度D. 当闭合面与磁场方向平行时，穿过闭合面额磁通量必为零23、关于磁通量，正确的说法有（）A. 磁通量不仅有大小而且有方向，是矢量B. 磁通量大，磁感应强度不一定大C. 把某线圈放在磁场中的M、N两点，若放在M处的磁通量必在N处的大，则M处的磁感应强度一定比N处大D. 在匀强磁场中，a线圈面积比b线圈面积大，但穿过a线圈的磁通量不一定比穿过b线圈的大24、关于磁通量，下列说法正确的是（）A. 磁通量是矢量B. 在国际单位制中，磁通量的单位是韦伯C. 磁通量大，则磁感应强度大D. 通过某个面的磁通量变化，则该面所在处的磁感应强度发生变化25、下列说法中可以使闭合回路内磁通量发生变化的是（设回路内的磁通量不为零）（）A. 改变磁感强度B. 改变导线回路所围的面积C. 旋转线圈改变磁场与回路平面间的夹角D. 改变磁场方向26、如图所示，闭合矩形导线框ABCDA放在水品桌面上，桌面处于竖直向下的匀强磁场中，穿过导线框的磁通量为Ф。

高中物理：磁场练习附答案1、(双选)下列关于磁场的说法正确的是()A．磁场最基本的性质是对处于其中的磁体和电流有力的作用B．磁场是看不见、摸不着、实际不存在的,是人们假想出来的一种物质C．磁场是客观存在的一种特殊的物质形态D．磁场的存在与否决定于人的思想,想其有则有,想其无则无2、如图所示,在空间某点A仅存在大小、方向恒定的两个磁场B1、B2,B1＝3 T,B2＝4 T,A点的磁感应强度大小为()A．7 T B．1 TC．5 T D．大于3 T小于4 T3、(多选)如图所示是等腰直角三棱柱,其中底面abcd为正方形,边长为L,它们按图示位置放置于竖直向下的匀强磁场中,磁感应强度为B,下面说法中正确的是()A．通过abcd平面的磁通量大小为L2BB．通过dcfe平面的磁通量大小为22L2BC．通过abfe平面的磁通量大小为零D．通过整个三棱柱的磁通量为零4、(双选)如图所示,在绝缘的水平面上等间距固定着三根相互平行的通电直导线a、b和c,各导线中的电流大小相同,其中a、c导线中的电流方向垂直纸面向外,b导线中的电流方向垂直纸面向内,每根导线都受到另外两根导线对它的安培力作用,则关于每根导线所受安培力的合力,以下说法正确的是()A.导线a所受合力方向水平向右B．导线c所受合力方向水平向右C．导线c所受合力方向水平向左D．导线b所受合力为零5、如图为电视机显像管的偏转线圈示意图,线圈中心O处的黑点表示电子枪射出的电子,它的方向垂直纸面向外,当偏转线圈中的电流方向如图所示时,电子束应()A．向左偏转B．向上偏转C．向下偏转D．不偏转6、(双选)1932年劳伦斯制成了世界上第一台回旋加速器,其原理如图所示,这台加速器由两个铜质D形盒D1、D2构成,其间留有空隙,下列说法正确的是()A．离子由加速器的中心附近进入加速器B．离子由加速器的边缘进入加速器C．离子从磁场中获得能量D．离子从电场中获得能量7、在匀强磁场中某处P放一个长度为L＝20 cm、通电电流I＝0.5 A的直导线,测得它受到的最大磁场力F＝1.0 N,其方向竖直向上.现将该通电导线从磁场中撤走,则P处的磁感应强度为()A．零B．10 T,方向竖直向上C．0.1 T,方向竖直向下D．10 T,方向肯定不沿竖直向上的方向8、一平面线圈用细杆悬于P点,开始时细杆处于水平位置,释放后让它在如图所示的匀强磁场中运动.已知线圈平面始终与纸面垂直,当线圈第一次通过位置B和位置C的过程中,下列对磁通量变化判断正确的是()A ．一直变大B ．一直变小C ．先变大后变小D ．先变小后变大9、如图所示,在倾角为α的光滑斜面上,垂直纸面放置一根长为L 、质量为m 的直导体棒.在导体棒中的电流I 垂直纸面向里时,欲使导体棒静止在斜面上,下列外加匀强磁场的磁感应强度B 的大小和方向正确的是( )A ．B ＝mg sin αIL ,方向垂直斜面向上B ．B ＝mg sin αIL ,方向垂直斜面向下C ．B ＝mg cos αIL ,方向垂直斜面向下D ．B ＝mg cos αIL ,方向垂直斜面向上10、如图所示,在竖直平面内放一个光滑绝缘的半圆形滑道,水平方向的匀强磁场与半圆形轨道所在的平面垂直,一个带负电荷的小滑块由静止开始从半圆轨道的最高点M 滑下到最右端,则下列说法中正确的是( )A ．滑块经过最低点时的速度比磁场不存在时大B ．滑块从M 点到最低点的加速度比磁场不存在时小C ．滑块经过最低点时对轨道的压力比磁场不存在时小D ．滑块从M 点到最低点所用时间与磁场不存在时相等11、如图所示,有一混合正离子束先后通过正交的匀强电场、匀强磁场区域Ⅰ和匀强磁场区域Ⅱ,如果正离子束在区域Ⅰ中不偏转,进入区域Ⅱ后偏转半径r 相同,则它们一定具有相同的( )A．速度B．质量C．电荷量D．动能12、如图所示是实验室里用来测量磁场力的一种仪器——电流天平,某同学在实验室里,用电流天平测算通电螺线管中的磁感应强度,他测得的数据记录如下所示,请你算出通电螺线管中的磁感应强度B.已知：CD段导线长度：4×10－2 m天平平衡时钩码重力：4×10－5 N通过导线的电流：0.5 A13、长L＝60 cm、质量m＝6.0×10－2kg、粗细均匀的金属棒,两端用完全相同的弹簧挂起,放在磁感应强度B＝0.4 T、方向垂直纸面向里的匀强磁场中,如图所示,若不计弹簧重力(g取10 m/s2),问：(1)要使弹簧不伸长,金属棒中电流的大小和方向如何？(2)若在金属棒中通入自左向右、大小为I＝0.2 A的电流,金属棒下降x1＝1 cm；若通入金属棒中的电流仍为0.2 A,但方向相反,这时金属棒下降了多少？14、如图所示,质量为m＝1 kg、电荷量为q＝5×10－2 C的带正电的小滑块,从半径为R＝0.4 m的光滑绝缘14圆弧轨道上由静止自A端滑下.整个装置处在方向互相垂直的匀强电场与匀强磁场中.已知E＝100 V/m,水平向右；B＝1 T,方向垂直纸面向里.求：(1)滑块到达C点时的速度；(2)在C点时滑块对轨道的压力.(g取10 m/s2)答案1、(双选)下列关于磁场的说法正确的是()A．磁场最基本的性质是对处于其中的磁体和电流有力的作用B．磁场是看不见、摸不着、实际不存在的,是人们假想出来的一种物质C．磁场是客观存在的一种特殊的物质形态D．磁场的存在与否决定于人的思想,想其有则有,想其无则无AC[磁场虽看不见、摸不着,但其是客观存在的,不随人的意志而转移,它是一种特殊的物质形态,最基本的性质是对处于其中的磁体和电流有力的作用.]2、如图所示,在空间某点A仅存在大小、方向恒定的两个磁场B1、B2,B1＝3 T,B2＝4 T,A点的磁感应强度大小为()A．7 T B．1 TC．5 T D．大于3 T小于4 TC[磁感应强度B是矢量,所以其合成适用平行四边形定则,B＝B21＋B22＝32＋42T＝5 T.] 3、(多选)如图所示是等腰直角三棱柱,其中底面abcd为正方形,边长为L,它们按图示位置放置于竖直向下的匀强磁场中,磁感应强度为B,下面说法中正确的是()A．通过abcd平面的磁通量大小为L2 BB．通过dcfe平面的磁通量大小为22L2BC．通过abfe平面的磁通量大小为零D．通过整个三棱柱的磁通量为零BCD[abcd平面在垂直于B方向的投影S⊥＝22L2,所以Φ＝BS⊥＝22L2B,A错误；dcfe平面与B垂直,S＝22L2,所以Φ＝22L2B,B正确；abfe平面与B平行,S⊥＝0,Φ＝0,C正确；整个三棱柱穿进的磁感线和穿出的磁感线条数相等,抵消为零,所以Φ＝0,D正确.]4、(双选)如图所示,在绝缘的水平面上等间距固定着三根相互平行的通电直导线a、b和c,各导线中的电流大小相同,其中a、c导线中的电流方向垂直纸面向外,b导线中的电流方向垂直纸面向内,每根导线都受到另外两根导线对它的安培力作用,则关于每根导线所受安培力的合力,以下说法正确的是()A.导线a所受合力方向水平向右B．导线c所受合力方向水平向右C．导线c所受合力方向水平向左D．导线b所受合力为零BD[由安培定则确定电流磁场方向,再由磁场的叠加判定a、b、c处合磁场方向,由左手定则可得出导线a受合力方向向左,导线c受合力方向向右,导线b受安培力合力为零,故选B、D.] 5、如图为电视机显像管的偏转线圈示意图,线圈中心O处的黑点表示电子枪射出的电子,它的方向垂直纸面向外,当偏转线圈中的电流方向如图所示时,电子束应()A．向左偏转B．向上偏转C．向下偏转D．不偏转C[由安培定则可以判断出两个线圈的左端是N极,磁感线分布如图所示,再由左手定则判断出电子束应向下偏转,C正确.]6、(双选)1932年劳伦斯制成了世界上第一台回旋加速器,其原理如图所示,这台加速器由两个铜质D形盒D1、D2构成,其间留有空隙,下列说法正确的是()A．离子由加速器的中心附近进入加速器B．离子由加速器的边缘进入加速器C．离子从磁场中获得能量D．离子从电场中获得能量AD[离子从加速器的中间位置进入加速器,最后由加速器边缘飞出,所以A对,B错.加速器中所加的磁场是使离子做匀速圆周运动,所加的电场由交流电提供,它用以加速离子.交流电的周期与离子做圆周运动的周期相同.故C错,D对.]7、在匀强磁场中某处P放一个长度为L＝20 cm、通电电流I＝0.5 A的直导线,测得它受到的最大磁场力F＝1.0 N,其方向竖直向上.现将该通电导线从磁场中撤走,则P处的磁感应强度为()A．零B．10 T,方向竖直向上C．0.1 T,方向竖直向下D．10 T,方向肯定不沿竖直向上的方向D[导体受到的是最大磁场力F＝1.0 N,可判知导体与磁场方向垂直,由B＝FIL解得B＝10 T.由于磁场力的方向是竖直向上的,故可判定磁场的方向一定不会竖直向上,因为二者是互相垂直的关系,方向可有多种情况.撤走导线后,P处的磁感应强度不变,仍为10 T.故正确答案为D.] 8、一平面线圈用细杆悬于P点,开始时细杆处于水平位置,释放后让它在如图所示的匀强磁场中运动.已知线圈平面始终与纸面垂直,当线圈第一次通过位置B和位置C的过程中,下列对磁通量变化判断正确的是()A ．一直变大B ．一直变小C ．先变大后变小D ．先变小后变大C [由题图可知,线圈由A 经过B 到C 的过程中,线圈垂直磁场方向的面积先增大后减小,通过线圈的磁通量为Φ＝BS,可见通过线圈的磁通量先变大后变小.]9、如图所示,在倾角为α的光滑斜面上,垂直纸面放置一根长为L 、质量为m 的直导体棒.在导体棒中的电流I 垂直纸面向里时,欲使导体棒静止在斜面上,下列外加匀强磁场的磁感应强度B 的大小和方向正确的是( )A ．B ＝mg sin αIL ,方向垂直斜面向上B ．B ＝mg sin αIL ,方向垂直斜面向下C ．B ＝mg cos αIL ,方向垂直斜面向下D ．B ＝mg cos αIL ,方向垂直斜面向上A [由左手定则可知,要使棒受力平衡,磁场方向应为垂直斜面向上.对棒由平衡条件可得mgsin α＝BIL,解得B ＝mg sin αIL ,A 正确.]10、如图所示,在竖直平面内放一个光滑绝缘的半圆形滑道,水平方向的匀强磁场与半圆形轨道所在的平面垂直,一个带负电荷的小滑块由静止开始从半圆轨道的最高点M 滑下到最右端,则下列说法中正确的是( )A ．滑块经过最低点时的速度比磁场不存在时大B ．滑块从M 点到最低点的加速度比磁场不存在时小C ．滑块经过最低点时对轨道的压力比磁场不存在时小D ．滑块从M 点到最低点所用时间与磁场不存在时相等D[由于洛伦兹力不做功,故与磁场不存在时相比,滑块经过最低点时的速度不变,A错误；由a＝v2R,与磁场不存在时相比,滑块经过最低点时的加速度不变,B错误；由左手定则可知,滑块经最低点时受的洛伦兹力向下,而滑块所受的向心力不变,故滑块经最低点时对轨道的压力比磁场不存在时大,C错误；由于洛伦兹力始终与运动方向垂直,滑块经过任意一点时的速度与磁场不存在时相等,D正确.]11、如图所示,有一混合正离子束先后通过正交的匀强电场、匀强磁场区域Ⅰ和匀强磁场区域Ⅱ,如果正离子束在区域Ⅰ中不偏转,进入区域Ⅱ后偏转半径r相同,则它们一定具有相同的()A．速度B．质量C．电荷量D．动能A[离子束在区域Ⅰ中不偏转,一定是qE＝q v B,v＝EB,A正确.进入区域Ⅱ后,做匀速圆周运动的半径相同,由r＝m vqB知,因v、B相同,只能是比荷相同,故B、C、D错误.]12、如图所示是实验室里用来测量磁场力的一种仪器——电流天平,某同学在实验室里,用电流天平测算通电螺线管中的磁感应强度,他测得的数据记录如下所示,请你算出通电螺线管中的磁感应强度B.已知：CD段导线长度：4×10－2 m天平平衡时钩码重力：4×10－5 N通过导线的电流：0.5 A[解析]由题意知,I＝0.5 A,G＝4×10－5 N,L＝4×10－2 m.电流天平平衡时,导线所受磁场力的大小等于钩码的重力,即F＝G.由磁感应强度的定义式B＝FIL得：B＝FIL＝4×10－50.5×4×10－2T＝2.0×10－3 T.所以通电螺线管中的磁感应强度为2.0×10－3 T.[答案] 2.0×10－3 T13、长L＝60 cm、质量m＝6.0×10－2kg、粗细均匀的金属棒,两端用完全相同的弹簧挂起,放在磁感应强度B＝0.4 T、方向垂直纸面向里的匀强磁场中,如图所示,若不计弹簧重力(g取10 m/s2),问：(1)要使弹簧不伸长,金属棒中电流的大小和方向如何？(2)若在金属棒中通入自左向右、大小为I＝0.2 A的电流,金属棒下降x1＝1 cm；若通入金属棒中的电流仍为0.2 A,但方向相反,这时金属棒下降了多少？[解析](1)要使弹簧不伸长,则重力应与安培力平衡,所以安培力应向上,据左手定则可知电流方向应向右,因mg＝BLI,所以I＝mgBL＝2.5 A.(2)因在金属棒中通入自左向右、大小为I＝0.2 A的电流,金属棒下降x1＝1 cm,由平衡条件得mg＝BLI＋2kx1.当电流反向时,由平衡条件得mg＝－BLI＋2kx2.解得x2＝1.17 cm.[答案](1)2.5 A向右(2)1.17 cm14、如图所示,质量为m＝1 kg、电荷量为q＝5×10－2 C的带正电的小滑块,从半径为R＝0.4 m的光滑绝缘14圆弧轨道上由静止自A端滑下.整个装置处在方向互相垂直的匀强电场与匀强磁场中.已知E＝100 V/m,水平向右；B＝1 T,方向垂直纸面向里.求：(1)滑块到达C点时的速度；(2)在C点时滑块对轨道的压力.(g取10 m/s2)[解析]以滑块为研究对象,自轨道上A点滑到C点的过程中,受重力mg,方向竖直向下；电场力qE,水平向右；洛伦兹力F洛＝q v B,方向始终垂直于速度方向. (1)滑块滑动过程中洛伦兹力不做功,由动能定理得mgR－qER＝12m v2C得v C＝2（mg－qE）Rm＝2 m/s,方向水平向左.(2)在C点,滑块受到四个力作用,如图所示,由牛顿第二定律与圆周运动知识得F N－mg－q v C B＝m v2C R得F N＝mg＋q v C B＋m v2CR＝20.1 N由牛顿第三定律知：滑块在C点处对轨道的压力F N′＝F N＝20.1 N,方向竖直向下. [答案](1)2 m/s方向水平向左(2)20.1 N方向竖直向下。

WORD格式整理一、选择题1．如图所示，一电荷量为q的负电荷以速度v射入匀强磁场中．其中电荷不受洛仑兹力的是( )A. B. C. D.【答案】C【解析】由图可知，ABD图中带电粒子运动的方向都与粗糙度方向垂直，所以受到的洛伦兹力都等于qvB，而图C中，带电粒子运动的方向与磁场的方向平行，所以带电粒子不受洛伦兹力的作用．故C正确，ABD错误．故选C.2．如图所示为电流产生磁场的分布图，其中正确的是( )A. B. C. D.【答案】D【解析】A中电流方向向上，由右手螺旋定则可得磁场为逆时针（从上向下看），故A错误；B图电流方向向下，由右手螺旋定则可得磁场为顺时针（从上向下看），故B错误；C图中电流为环形电流，由由右手螺旋定则可知，内部磁场应向右，故C错误；D图根据图示电流方向，由右手螺旋定则可知，内部磁感线方向向右，故D正确；故选D.点睛：因磁场一般为立体分布，故在判断时要注意区分是立体图还是平面图，并且要能根据立体图画出平面图，由平面图还原到立体图.3．下列图中分别标出了一根放置在匀强磁场中的通电直导线的电流I、磁场的磁感应强度B和所受磁场力F的方向，其中图示正确的是( )A. B. C. D.【答案】C【解析】根据左手定则的内容：伸开左手，使大拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向，可得：A、电流与磁场方向平行，没有安培力，故A错误；B、安培力的方向是垂直导体棒向下的，故B错误；C、安培力的方向是垂直导体棒向上的，故C正确；D、电流方向与磁场方向在同一直线上，不受安培力作用，故D错误．故选C.点睛：根据左手定则直接判断即可，凡是判断力的方向都是用左手，要熟练掌握，是一道考查基础的好题目.4．如图所示，水平地面上固定着光滑平行导轨，导轨与电阻R连接，放在竖直向上的匀强磁场中，杆的初速度为v0，不计导轨及杆的电阻，则下列关于杆的速度与其运动位移之间的关系图像正确的是（）A. B. C. D.【答案】C【解析】导体棒受重力、支持力和向后的安培力；感应电动势为：E=BLv感应电流为：I=II安培力为：I=III=I 2I2II=II=I△I△I故：I 2I2II△I＝I△I求和，有：I 2I2I∑I△I＝I∑△I故：I 2I2II＝I(I0−I)故v与x是线性关系；故C正确，ABD错误；故选：C．5．如图所示，直角三角形ABC中存在一匀强磁场，比荷相同的两个粒子沿AB方向射入磁场，粒子仅受磁场力作用，分别从AC边上的P、Q两点射出，则( )A. 从P射出的粒子速度大B. 从Q射出的粒子速度大C. 从P射出的粒子，在磁场中运动的时间长D. 两粒子在磁场中运动的时间一样长【答案】BD【解析】试题分析：粒子在磁场中做圆周运动，根据题设条件作出粒子在磁场中运动的轨迹，根据轨迹分析粒子运动半径和周期的关系，从而分析得出结论．WORD 格式整理粒子在磁场中做匀速圆周运动，根据几何关系（图示弦切角相等），粒子在磁场中偏转的圆心角相等，根据粒子在磁场中运动的时间：I =I 2II ，又因为粒子在磁场中圆周运动的周期I =2II II ，可知粒子在磁场中运动的时间相等，故D 正确，C 错误；如图，粒子在磁场中做圆周运动，分别从P 点和Q 点射出，由图知，粒子运动的半径I I <I I ，又粒子在磁场中做圆周运动的半径I =II II知粒子运动速度I I <I I ，故A 错误B 正确；【点睛】带电粒子在匀强磁场中运动时，洛伦兹力充当向心力，从而得出半径公式I =II II ，周期公式I =2II II ，运动时间公式I =I 2I I ，知道粒子在磁场中运动半径和速度有关，运动周期和速度无关，画轨迹，定圆心，找半径，结合几何知识分析解题，6．在等边三角形的三个顶点a 、b 、c 处，各有一条长直导线垂直纸面放置，导线中通有大小相等的恒定电流，方向如图所示．过c 点的导线所受安培力的方向( )A. 与ab 边平行，竖直向上B. 与ab 边垂直，指向右边C. 与ab 边平行，竖直向下D. 与ab 边垂直，指向左边【答案】D【解析】试题分析：先根据右手定则判断各个导线在c 点的磁场方向，然后根据平行四边形定则，判断和磁场方向，最后根据左手定则判断安培力方向导线a 在c 处的磁场方向垂直ac 斜向下，b 在c 处的磁场方向垂直bc 斜向上，两者的和磁场方向为竖直向下，根据左手定则可得c 点所受安培力方向为与ab 边垂直，指向左边，D 正确；7．下列说法中正确的是( )A. 电场线和磁感线都是一系列闭合曲线B. 在医疗手术中，为防止麻醉剂乙醚爆炸，医生和护士要穿由导电材料制成的鞋子和外套，这样做是为了消除静电C. 奥斯特提出了分子电流假说D. 首先发现通电导线周围存在磁场的科学家是安培【答案】B【解析】电场线是从正电荷开始，终止于负电荷，不是封闭曲线，A 错误；麻醉剂为易挥发性物品，遇到火花或热源便会爆炸，良好接地，目的是为了消除静电，这些要求与消毒无关，B 正确；安培发现了分子电流假说，奥斯特发现了电流的磁效应，CD 错误；8．在如图所示的平行板电容器中，电场强度E 和磁感应强度B 相互垂直，一带正电的粒子q 以速度v 沿着图中所示的虚线穿过两板间的空间而不偏转（忽略重力影响）。

高中物理--磁场 测试题（含答案）注意事项：1．答题前,先将自己的姓名、准考证号填写在试题卷和答题卡上,并将准考证号条形码粘贴在答题卡上的指定位置.2．选择题的作答：每小题选出答案后,用2B 铅笔把答题卡上对应题目的答案标号涂黑,写在试题卷、草稿纸和答题卡上的非答题区域均无效.3．非选择题的作答：用签字笔直接答在答题卡上对应的答题区域内.写在试题卷、草稿纸和答题卡上的非答题区域均无效.4．考试结束后,请将本试题卷和答题卡一并上交.一、选择题(本题共12小题,每小题4分.在每小题给出的四个选项中,第1～8题只有一项符合题目要求,第9～12题有多项符合题目要求.全部选对的得4分,选对但不全的得2分,有选错的得0分)1．下列说法中不正确的是( )A ．磁体在空间能产生磁场,磁场使磁体间不必接触便能相互作用B ．在磁场中的某一点,小磁针仅在磁场力作用下静止时北极所指的方向,就是那一点的磁场方向C ．当两个磁体的同名磁极相互靠近时,两条磁感线有可能相交D ．磁体周围的磁感线都是闭合的曲线2．磁场中某区域的磁感线如图所示,则( )A ．a 、b 两处的磁感应强度的大小不等,B a ＞B b B ．a 、b 两处的磁感应强度的大小不等,B a ＜B bC ．同一通电导线放在a 处受力一定比放在b 处受力大D ．同一通电导线放在a 处受力一定比放在b 处受力小3．在匀强磁场中某处P 放一个长度为L ＝20 cm,通电电流I ＝0.5 A 的直导线,测得它受到的最大磁场力F ＝1.0 N,其方向竖直向上.现将该通电导线从磁场中撤走,则P 处的磁感应强度为( )A ．零B ．10 T,方向竖直向上C ．0.1 T,方向竖直向下D ．10 T,方向肯定不沿竖直向上的方向4．图中a 、b 、c 为三根与纸面重直的固定长直导线,其截面位于等边三角形的三个顶点上,沿水平方向,导线中均通有大小相等的电流,方向如图所示,O 点为三角形的中心（O到三个顶点的距离相等）,则( )A ．O 点的磁感应强度为零B ．O 点的磁场方向垂直Oc 向上C ．导线a 受到的安培力方向竖直向上D ．导线b 受到的安培力方向沿bc 连线方向指向c5．一个带电粒子在磁场力的作用下做匀速圆周运动,要想确定该带电粒子的比荷,则只需要知道( )A ．运动速度v 和磁感应强度B B ．磁感应强度B 和运动周期TC ．轨迹半径R 和运动速度vD ．轨迹半径R 和磁感应强度B 6．如图所示,匀强磁场的磁感应强度为B ,有一矩形线圈abcd ,且ab ＝L 1,ad ＝L 2,通有逆时针方向的电流I ,让它绕cd 边转过某一角度时,使线圈平面与磁场夹角为θ,则( )A ．穿过线圈的磁通量为Φ＝BL 1L 2sin θB ．穿过线圈的磁通量为Φ＝BL 1L 2cos θC ．cd 边受到的安培力为F ＝BIL 1sin θD ．ab 边受到的安培力为F ＝BIL 1cos θ此卷只装订不密封7．如图所示,空间存在水平向里、磁感应强度大小为B的匀强磁场,磁场内有一绝缘的足够长的直杆,它与水平面的倾角为θ,一带电荷量为－q、质量为m的带负电小球套在直杆上,从A点由静止沿杆下滑,小球与杆之间的动摩擦因数μ<tan θ.则在下图中小球运动过程中的速度－时间图像可能是()8．如图所示,带电粒子以初速度v0从a点进入匀强磁场,运动过程中经过b点,Oa＝Ob.若撤去磁场加一个与y轴平行的匀强电场,带电粒子仍以速度v0从a点进入电场,仍能通过b 点,则电场强度E和磁感应强度B的比值为()A．v0B ．1 v0C．2v0D．v0 29．如图所示,一根通电直导线垂直放在磁感应强度为1 T的匀强磁场中,以导线截面的中心为圆心,半径为r的圆周上有a、b、c、d四个点,已知a点的实际磁感应强度为零,则下列叙述正确的是( )A．直导线中的电流方向垂直纸面向里B．b点的实际磁感应强度为 2 T,方向斜向上,与B的夹角为45°C．c点的实际磁感应强度也为零D．d点的实际磁感应强度跟b点的相同10．为了测量某化工厂的污水排放量,技术人员在该厂的排污管末端安装了如图所示的流量计,该装置由绝缘材料制成,长、宽、高分别为a、b、c,左右两端开口,在垂直于上、下底面方向加磁感应强度为B的匀强磁场,在前、后两个内侧固定有金属板作为电极,污水充满管口从左向右流经该装置时,电压表将显示两个电极间的电压U.若用Q表示污水流量(单位时间内排出的污水体积),下列说法中正确的是()A．若污水中正离子较多,则前表面比后表面电势高B．前表面的电势一定低于后表面的电势,与哪种离子多少无关C．污水中离子浓度越高,电压表的示数将越大D．污水流量Q与U成正比,与a、b无关11．空间存在方向垂直于纸面向里的匀强磁场,如图所示的正方形虚线为其边界.一细束由两种粒子组成的粒子流沿垂直于磁场的方向从O点入射.这两种粒子带同种电荷,它们的电荷量、质量均不同,但其荷质比相同,且都包含不同速率的粒子.不计重力.下列说法正确的是()A．入射速度不同的粒子在磁场中的运动时间一定不同B．入射速度相同的粒子在磁场中的运动轨迹一定相同C．在磁场中运动时间相同的粒子,其运动轨迹一定相同D．在磁场中运动时间越长的粒子,其轨迹所对的圆心角一定越大12．如图所示,一个绝缘且内壁光滑的环形细圆管,固定于竖直平面内,环的半径为R（比细管的内径大得多）,在圆管内的最低点有一个直径略小于细管内径的带正电小球处于静止状态,小球的质量为m,带电荷量为q,重力加速度为g.空间存在一磁感应强度大小未知（不为零）,方向垂直于环形细圆管所在平面且向里的匀强磁场.某时刻,给小球一方向水平向右、大小为5v gR,则以下判断正确的是( )A．无论磁感应强度大小如何,获得初速度后的瞬间,小球在最低点一定受到管壁的弹力作用B．无论磁感应强度大小如何,小球一定能到达环形细管的最高点,且小球在最高点一定受到管壁的弹力作用C．无论磁感应强度大小如何,小球一定能到达环形细管的最高点,且小球到达最高点时的速度大小都相同D．小球在从环形细圆管的最低点运动到所能到达的最高点的过程中,机械能不守恒二、非选择题(本题共6小题,共52分.把答案填在题中的横线上或按题目要求作答.解答题应写出必要的文字说明、方程式和重要演算步骤,只写出最后答案的不能得分.有数值计算的题,答案中必须明确写出数值和单位)6．(4分)劳伦斯制成了世界上第一台回旋加速器,其原理如图所示.这台加速器由两个铜质D形盒构成,其间留有空隙.若D形盒的半径为R,所加交变电压的频率为f,要加速质量为m,电荷量＋q的粒子,则所加磁场的磁感应强度B＝_________,带电粒子离开加速器时能获得的最大动能E k＝__________.14．(7分)霍尔效应是电磁基本现象之一,近期我国科学家在该领域的实验研究上取得了突破性进展.如图甲所示,在一矩形半导体薄片的P、Q间通入电流I,同时外加与薄片垂直的磁场B,在M、N间出现电压U H,这个现象称为霍尔效应,U H称为霍尔电压,且满足U H＝IBkd,式中d为薄片的厚度,k为霍尔系数.某同学通过实验来测定该半导体薄片的霍尔系数.(1)若该半导体材料是空穴(可视为带正电粒子)导电,电流与磁场方向如图甲所示,该同学用电压表测量U H时,应将电压表的“＋”接线柱与______(填“M”或“N”)端通过导线相连.(2)已知薄片厚度d＝0.40 mm,该同学保持磁感应强度B＝0.10 T不变,改变电流I的大小,测量相应的U H值,记录数据如下表所示.根据表中数据在图给的表格中画出U H－I图线,利用图线求出该材料的霍尔系数为______×10－3 V·m·A－1·T－1.(保留2位有效数字)I(×10－3A)3.06.09.012.015.018.0U H(×10－3V)1.11.93.44.56.26.8(3)值,可以减小霍尔系数的测量误差,为此该同学设计了如图乙所示的测量电路,S1、S2均为单刀双掷开关,虚线框内为半导体薄片(未画出).为使电流从Q端流入,P端流出,应将S1掷向________(填“a”或“b”),S2掷向________(填“c”或“d”).为了保证测量安全,该同学改进了测量电路,将一合适的定值电阻串联在电路中.在保持其它连接不变的情况下,该定值电阻应串联在相邻器件________和________(填器件代号)之间.15．(6分)如图所示,在x轴上方有匀强磁场B,一个质量为m,带电荷量为－q的粒子,以速度v从O点射入磁场,角θ已知,粒子重力不计,求：(1)粒子在磁场中运动的时间；(2)粒子离开磁场的位置与O点间的距离.16．(9分)水平面上有电阻不计的U形导轨NMPQ,它们之间的宽度为L,M和P之间接入电动势为E的电源(不计内阻).现垂直于导轨搁一根质量为m、电阻为R的金属棒ab,并加一个范围较大的匀强磁场,磁感应强度大小为B,方向与水平面夹角为θ且指向右上方,如图所示,问：(1)当ab棒静止时,受到的支持力和摩擦力各为多少？(2)若B的大小和方向均能改变,则要使ab棒所受支持力为零,B的大小至少为多少？此时B的方向如何？17．(10分)如图所示,两块水平放置、相距为d的长金属板接在电压可调的电源上．两板之间的右侧区域存在方向垂直纸面向里的匀强磁场．将喷墨打印机的喷口靠近上板下表面,从喷口连续不断地喷出质量均为m、水平速度均为v0、带相等电荷量的墨滴．调节电源电压至U,墨滴在电场区域恰能水平向右做匀速直线运动；进入电场、磁场共存区域后,最终垂直打在下板的M点.(1)判断墨滴所带电荷的种类,并求其电荷量；(2)求磁感应强度B的值；(3)现保持喷口方向不变,使其竖直下移到两板中间的位置.为了使墨滴仍能到达下板M 点,应将磁感应强度调至B′,则B′的大小为多少？18．(16分)空间存在两个垂直于Oxy平面的匀强磁场,y轴为两磁场的边界,磁感应强度分别为2B0、3B0.甲、乙两种比荷不同的粒子同时从原点O沿x轴正向射入磁场,速度均为v.甲第1次、第2次经过y轴的位置分别为P、Q,其轨迹如图所示.甲经过Q时,乙也恰好同时经过该点.已知甲的质量为m,电荷量为q.不考虑粒子间的相互作用和重力影响.求：(1)Q到O的距离d；(2)甲两次经过P点的时间间隔Δt；(3)乙的比荷qm''可能的最小值.物理答案一、选择题(本题共12小题,每小题4分.在每小题给出的四个选项中,第1～8题只有一项符合题目要求,第9～12题有多项符合题目要求.全部选对的得4分,选对但不全的得2分,有选错的得0分)1．【答案】C【解析】磁体间的作用力是通过磁场传递的,可以不用接触便产生相互作用,A 项正确；小磁针仅在磁场力作用下静止时北极的指向是北极受力的方向,就是那一点的磁场方向,B 项正确；磁感线是闭合的曲线且不能相交,C 项错误,D 项正确.2．【答案】B【解析】a 处的磁感线比b 处疏,则a 点磁感强度比b 点小,所以A 错误,B 正确；当将一小段通电导线放入磁场时,磁场力大小和磁场与电流的角度有关,当通电导线垂直磁场时,受到的磁场力最大,平行时为零.因为不知道电流如何放置,所以C 、D 错误.3．【答案】D【解析】导体受到的是最大磁场力F ＝1.0 N,可判知导体与磁场方向垂直,由B ＝FIl ,解得B ＝10 T.由于磁场力的方向是竖直向上的,故可判定磁场的方向一定不会竖直向上,因为二者是互相垂直的关系,方向可有多种情况.撤走导线后,P 处的磁感应强度不变,仍为10 T.故正确答案为D.4．【答案】B【解析】根据右手螺旋定则,电流a 在O 产生的磁场平行于bc 向右,b 电流在O 产生的磁场平行ac 指向左上方,电流c 在O 产生的磁场平行ab 指向右上方,由于三导线电流相同,到O 点的距离相同,根据平行四边形定则,则O 点合场强的方向垂直Oc 向上,故A 错误,B 正确；根据左手定则,结合矢量合成法则,导线a 受到的安培力方向水平向左,而导线b 受到的安培力方向平行于ac 斜向左上方,故C 、D 错误.5．【答案】B【解析】带电粒子在匀强磁场中做匀速圆周运动,洛伦兹力提供向心力,由牛顿第二定律得qvB ＝m v 2r ,解得T ＝2πr v ＝2πm qB ,q m ＝2πBT ,由此可知,求比荷需要知道粒子的线速度、磁感应强度、轨道半径,或磁感应强度、周期,故ACD 错误,B 正确.6．【答案】A【解析】在图示位置,穿过线圈的磁通量为零,当转过θ时,此时穿过线圈的磁通量为Φ＝BL 1L 2sin θ,故A 正确,B 错误；由于cd 边始终和磁场垂直,故受到的安培力F ＝BIL 1,故C 错误；由于ab 边始终和磁场垂直,所以受到的安培力F ＝BIL 1,故D 错误.7．【答案】C【解析】带电小球静止时受到竖直向下的重力G 、垂直斜面向上的支持力N 和沿斜面向上的摩擦力f ,小球下滑后,再受到一个垂直斜面向上的洛伦兹力F ,沿斜面方向有：mg sin θ－μ(mg cos θ－F )＝ma ,在垂直于斜面方向有：N ＋F ＝mg cos θ,由于球加速运动,据F ＝qvB ,F 增大而支持力N 减小,据f ＝μN ,摩擦力减小,导致加速度a 增加；当速度v 增到某个值时,mg cos θ－F ＝0,有mg sin θ＝ma ,此时加速度最大；此后,F ＞mg cos θ,支持力N 反向,且速度继续增大,支持力N 增大,摩擦力f 也随着增大,最后出现mg sin θ＝f ,之后小球匀速下滑；所以只有C 选项正确.8．【答案】C【解析】设Oa ＝Ob ＝d ,因带电粒子在匀强磁场中做匀速圆周运动,所以圆周运动的半径正好等于d 即d ＝mv 0qB ,得B ＝mv 0qd .如果换成匀强电场,带电粒子做类平抛运动,那么有d ＝qE 2m (d v 0)2,得E ＝2mv 02qd ,所以EB ＝2v 0.选项C 正确.9．【答案】AB【解析】由a 点合磁感应强度为零知,该电流在a 点的磁感应强度方向向左,大小为1 T,由安培定则知A 项对,另由平行四边形定则知B 项也正确.10．【答案】BD【解析】由左手定则可知,正离子受洛伦兹力向后表面偏,负离子向前表面偏,前表面的电势一定低于后表面的电势,流量Q ＝V t ＝vbctt ＝vbc ,其中v 为离子定向移动的速度,当前后表面电压一定时,离子不再偏转,所受洛伦兹力和电场力达到平衡,即qvB ＝Ub q ,得v ＝U bB ,则流量Q ＝U Bb bc ＝U B c ,故Q 与U 成正比,与a 、b 无关.11．【答案】BD【解析】由于粒子荷质比相同,由r ＝mvqB 可知速度相同的粒子运动半径相同,运动轨迹也必相同,B 正确；对于入射速度不同的粒子在磁场中可能的运动轨迹如图所示,由图可知,粒子的轨迹直径不超过磁场边界一半时转过的圆心角都相同,运动时间都为半个周期,而由T ＝2πm qB 知所有粒子在磁场运动周期都相同,A 、C 皆错误；再由t ＝θ2πT ＝θmqB 可知D 正确.12．【答案】BC【解析】由左手定则可判定小球受到的洛伦兹力始终指向圆心,假设小球受到管道的支持力N ,小球获得05v gR =的初速度后,由圆周运动可得qv 0B ＋N －mg ＝m v 02R ,得N ＝mg ＋m v 02R －qv 0B ,可见,只要B 足够大,满足mg ＋m v 02R ＝qv 0B ,支持力N 就为零,故A 错误；由于洛伦兹力不做功,只有重力对小球做功,故小球能不能到最高点与磁感应强度大小无关,从最低点到最高抵过程中,由动能定理得－mg ‧2R ＝12mv 2－12mv 02,解得v ＝gR ,可知小球能到最高点小球受到的向心力等于mg ,故此时小球除受到重力,向下的洛伦兹力之外,一定还有轨道向上的支持力大小等于洛伦兹力,故BC 正确；对小球的运动过程中受到的洛伦兹力和支持力不做功,只有重力做功,故机械能守恒,故D 错误.二、非选择题(本题共6小题,共52分.把答案填在题中的横线上或按题目要求作答.解答题应写出必要的文字说明、方程式和重要演算步骤,只写出最后答案的不能得分.有数值计算的题,答案中必须明确写出数值和单位)6．(4分) 【答案】2πfmq2π2mf 2R 2 【解析】粒子在加速器中运动的频率等于所加交变电压的频率为 f ,则12πmT f qB==,解得所加磁场的磁感应强度2πfmB q=；当粒子的运动半径等于D 型盒的半径R 时,粒子的动能最大,此时2mv qvB m R=,且E k ＝12mv m 2,解得E k ＝2π2mf 2R 2.14．(7分)【答案】(1)M (2)如图所示 1.5(1.4～1.6) (3)b c S 1(或S 2) E 【解析】(1)根据左手定则得,正电荷向M 端偏转,所以应将电压表的“＋”接线柱与M 端通过导线相连.(2) 如图所示,根据U H ＝IB k d 知,图线的斜率为30.10.3750.410B k k d -==⨯,解得霍尔系数k ＝1.5×10－3V ‧m ‧A －1‧T －1.(3)为使电流从Q 端流入,P 端流出,应将S 1掷向b ,S 2掷向c ,为了保护电路,定值电阻应串联在S 1和E （或S 2和E ）之间.15．(6分)【解析】(1)粒子在磁场中运动的轨迹如图所示,有几何关系可知：圆心角为2π－2θ 又T ＝2πmqB 所以运动时间t ＝2π－2θ2πT ＝2(π)mqBθ-. (2)粒子在磁场中运动的半径r ＝mvqB则离开磁场的位置与入射点的距离s ＝2r sin θ＝2mv sin θqB . 16．(9分)【解析】从b 向a 看侧视图如图所示.(1)水平方向：f ＝F 安sin θ 竖直方向：N ＋F 安cos θ＝mg 又F 安＝BIL ＝B ER L 联立解得：N ＝mg －BLE cos θR ,f ＝BLE sin θR. (2)要使ab 棒受支持力为零,且让磁场最小,可知安培力竖直向上,则有F 安′＝mg B min ＝mgREL ,根据左手定则判定磁场方向水平向右. 17．(10分)【解析】(1)墨滴在电场区域做匀速直线运动,有：q Ud ＝mg 解得：q ＝mgdU由于电场方向向下,电荷所受电场力向上,可知墨滴带负电荷.(2)墨滴垂直进入电场、磁场共存区域后,重力仍与电场力平衡,合力等于洛伦兹力,墨滴做匀速圆周运动,有：qv 0B ＝m v 20R考虑墨滴进入电场、磁场共存区域和下板的几何关系,可知墨滴在该区域恰完成四分之一圆周运动,则半径R ＝d 得B ＝v 0U gd 2.(3)根据题设,墨滴运动轨迹如图所示,设墨滴做圆周运动的半径为R ′,有：qv 0B ′＝m v 20R ′由图可得：R ′2＝d 2＋(R ′－d2)2 联立解得：B ′＝4v 0U5gd 2. 18．(16分)【解析】(1)带电粒子在磁场中做匀速圆周运动,洛伦兹力提供向心力,由qvB ＝m v 2R 得：102mv R qB =,203mvR qB = 且120223mvd R R qB =-=. (2)甲粒子先后在两磁场中做匀速圆周运动,设运动时间分别为t 1、t 2,由T ＝2πmqB 得10π2m T qB =,20π3mT qB = 且Δt ＝2t 1＋3t 2解得：02πmt qB ∆=. (3)由洛伦兹力提供向心力,由qvB ＝m v 2R 得：102m v R q B ''=',203m vR q B ''=' d ＝2R 1′－R 2′若乙粒子从第一象限进入第二象限的过程中与甲粒子在Q 点相遇,则： 2R 1′＋nd′＝OQ ＝d12112()22222T T T T T n '''++=+ 结合以上式子,n 无解.若乙粒子从第二象限进入第一象限的过程中与甲离子在Q 点相遇,则： nd′＝OQ1212()2222T T T T n ''+=+ 计算可得q qn m m'='（n ＝1,2,3……） 由于甲乙粒子比荷不同,则n ＝2时,乙的比荷q m ''最小,为2q qm m'='.。

高中物理-磁场 练习（含答案）磁场1、如图所示,弹簧测力计下挂一铁球,将弹簧测力计自左向右逐渐移动时,弹簧测力计的示数( )A ．不变B ．逐渐减小C ．先减小后增大D ．先增大后减小2、如图所示,一个边长L 、三边电阻相同的正三角形金属框放置在磁感应强度为B 的匀强磁场中,若通以图示方向的电流,电流强度为I,则金属框受到的磁场力为( )A ．0B ．ILBC ．43ILBD ．2ILB3、物理学中有许多物理量的定义,可用公式来表示,不同的概念定义的方法不一样,下列四个物理量中,定义法与其他物理量不同的一组是( )A ．电场强度E ＝F qB ．导体的电阻R ＝ρl SC ．电容C ＝Q UD ．磁感应强度B ＝F IL4、如图所示,有界匀强磁场边界线SP ∥MN,速度不同的同种带电粒子从Q 点沿SP 方向同时射入磁场,其中穿过a 点的粒子速度v 1与MN 垂直,穿过b 点的粒子,其速度方向与MN 成60°角,设两粒子从S 到a 、b 所需的时间分别为t 1、t 2,则t 1∶t 2为( )A ．1∶3B ．4∶3C．1∶1 D．3∶25、(双选)如图所示是磁流体发电机的原理示意图,金属板M、N正对平行放置,且板面垂直于纸面,在两极板之间接有电阻R.在极板间有垂直于纸面向里的匀强磁场．当等离子束(分别带有等量正、负电荷的离子束)从左向右进入极板时,下列说法中正确的是(不计粒子所受重力)()A．N板的电势高于M板的电势B．M板的电势高于N板的电势C．R中有由b向a方向的电流D．R中有由a向b方向的电流6、在如图所示的电路中,电池均相同,当开关S分别置于a、b两处时,导线MM′与NN′之间的安培力的大小分别为f a、f b,可判断这两段导线()A．相互吸引,f a>f b B．相互排斥,f a>f bC．相互吸引,f a<f b D．相互排斥,f a<f b7、(双选)如图所示,可自由转动的小磁针上方有一根长直导线,开始时二者在纸面内平行放置．当导线中通以如图所示电流I时,发现小磁针的N极向里,S极向外,停留在与纸面垂直的位置上．这一现象说明()A．小磁针感知到了电流的磁场B．小磁针处磁场方向垂直纸面向里C．小磁针处磁场方向垂直纸面向外D．若把小磁针移走,该处就没有磁场了8、(多选)一个带正电的小球沿光滑绝缘的水平桌面向右运动,小球离开桌面后进入一水平向里的匀强磁场,已知速度方向垂直于磁场方向,如图所示,小球飞离桌面后落到地板上,设飞行时间为t1,水平射程为x1,着地速度为v1.撤去磁场,其余的条件不变,小球飞行时间为t2,水平射程为x2,着地速度为v2.则下列论述正确的是()A．x1＞x2B．t1＞t2C．v1和v2大小相等D．v1和v2方向相同9、如图,虚线所示的圆形区域内存在一垂直于纸面的匀强磁场,P为磁场边界上的一点．大量相同的带电粒子以相同的速率经过P点,在纸面内沿不同方向射入磁场．若粒子射入速率为v1,这些粒子在磁场边界的出射点分布在六分之一圆周上；若粒子射入速率为v2,相应的出射点分布在三分之一圆周上．不计重力及带电粒子之间的相互作用．则v2∶v1为()A．3∶2B．2∶1C．3∶1D．3∶ 210、如图所示,条形磁铁放在光滑斜面上,用平行于斜面的轻弹簧拉住而平衡,A为水平放置的直导线的截面,导线中无电流时磁铁对斜面的压力为F N1；当导线中有垂直纸面向外的电流时,磁铁对斜面的压力为F N2,则下列关于磁铁对斜面的压力和弹簧的伸长量的说法中正确的是()A．F N1＜F N2,弹簧的伸长量减小B．F N1＝F N2,弹簧的伸长量减小C．F N1＞F N2,弹簧的伸长量增大D．F N1＞F N2,弹簧的伸长量减小11、对磁现象的研究中有一种“磁荷观点”．人们假定,在N极上聚集着正磁荷,在S极上聚集着负磁荷．由此可以将磁现象与电现象类比,引入相似的概念,得出一系列相似的定律．例如磁的库仑定律、磁场强度、磁偶极矩等．在磁荷观点中磁场强度定义为：磁场强度的大小等于点磁荷在该处所受磁场力与点磁荷所带磁荷量的比值,其方向与正磁荷在该处所受磁场力方向相同．若用H表示磁场强度,F表示点磁荷所受磁场力,q m表示磁荷量,则下列关系式正确的是()A．F＝Hq m B．H＝Fq mC．H＝Fq m D．q m＝HF12、如图所示,导体杆ab的质量为m,电阻为R,放置在与水平面夹角为θ的倾斜金属导轨上,导轨间距为d,电阻不计,系统处在竖直向上的匀强磁场中,磁感应强度为B,电池内阻不计,问：若导轨光滑,电源电动势E多大才能使导体杆静止在导轨上？13、如图所示,在0≤x≤a、0≤y≤a2范围内有垂直于xOy平面向外的匀强磁场,磁感应强度大小为B.坐标原点O处有一个粒子源,在某时刻发射大量质量为m、电荷量为q的带正电粒子,它们的速度大小相同,速度方向均在xOy平面内,与y轴正方向的夹角分布在0°～90°范围内．已知粒子在磁场中做圆周运动的半径介于a2到a之间,从发射粒子到粒子全部离开磁场经历的时间恰好为粒子在磁场中做匀速圆周运动周期的四分之一．求最后离开磁场的粒子从粒子源射出时的：(1)速度的大小；(2)速度方向与y轴正方向夹角的正弦．磁场1、如图所示,弹簧测力计下挂一铁球,将弹簧测力计自左向右逐渐移动时,弹簧测力计的示数()A．不变B．逐渐减小C．先减小后增大D．先增大后减小C[磁体上磁极的磁性最强,对铁球的吸引力最大,所以铁球自左向右逐渐移动时,所受磁体的引力先减小后增大,弹簧测力计的示数也随之先减小后增大．]2、如图所示,一个边长L、三边电阻相同的正三角形金属框放置在磁感应强度为B的匀强磁场中,若通以图示方向的电流,电流强度为I,则金属框受到的磁场力为()A．0B．ILBC．43ILB D．2ILBA[安培力公式F＝BILsin θ中,L是通电导线的有效长度,是导线在磁场中两端点间的距离．由题图可知,正三角形金属框的有效长度是0,所以导线框受到的安培力为零．故选A.]3、物理学中有许多物理量的定义,可用公式来表示,不同的概念定义的方法不一样,下列四个物理量中,定义法与其他物理量不同的一组是()A ．电场强度E ＝F qB ．导体的电阻R ＝ρl SC ．电容C ＝Q UD ．磁感应强度B ＝F ILB [R ＝ρl S 是电阻定律,电阻的决定式,其它三个式子都是各量的定义式,故本题选B.]4、如图所示,有界匀强磁场边界线SP ∥MN,速度不同的同种带电粒子从Q 点沿SP 方向同时射入磁场,其中穿过a 点的粒子速度v 1与MN 垂直,穿过b 点的粒子,其速度方向与MN 成60°角,设两粒子从S 到a 、b 所需的时间分别为t 1、t 2,则t 1∶t 2为( )A ．1∶3B ．4∶3C ．1∶1D ．3∶2D [画出运动轨迹,过a 点的粒子转过90°,过b 点的粒子转过60°,故选项D 正确．]5、(双选)如图所示是磁流体发电机的原理示意图,金属板M 、N 正对平行放置,且板面垂直于纸面,在两极板之间接有电阻R.在极板间有垂直于纸面向里的匀强磁场．当等离子束(分别带有等量正、负电荷的离子束)从左向右进入极板时,下列说法中正确的是(不计粒子所受重力)( )A ．N 板的电势高于M 板的电势B ．M 板的电势高于N 板的电势C ．R 中有由b 向a 方向的电流D ．R 中有由a 向b 方向的电流BD [根据左手定则可知带正电荷的离子向上极板偏转,带负电荷的离子向下极板偏转,则M 板的电势高于N 板的电势．M 板相当于电源的正极,那么R 中有由a 向b 方向的电流．故选BD.]6、在如图所示的电路中,电池均相同,当开关S 分别置于a 、b 两处时,导线MM ′与NN ′之间的安培力的大小分别为f a 、f b ,可判断这两段导线( )A．相互吸引,f a>f b B．相互排斥,f a>f bC．相互吸引,f a<f b D．相互排斥,f a<f bD[当S接a时,电路的电源只用了一节干电池,当S接b时,电路的电源用了两节干电池,此时电路中的电流比S接a时大,所以有f a<f b；两导线MM′、NN′中的电流方向相反,依据安培定则和左手定则可知两者相互排斥．故正确选项为D.]7、(双选)如图所示,可自由转动的小磁针上方有一根长直导线,开始时二者在纸面内平行放置．当导线中通以如图所示电流I时,发现小磁针的N极向里,S极向外,停留在与纸面垂直的位置上．这一现象说明()A．小磁针感知到了电流的磁场B．小磁针处磁场方向垂直纸面向里C．小磁针处磁场方向垂直纸面向外D．若把小磁针移走,该处就没有磁场了AB[电流在导线周围产生了磁场,小磁针N极的指向为磁场的方向,所以A、B正确,C错误；该处的磁场与通电电流有关,与小磁针无关,所以D错误．]8、(多选)一个带正电的小球沿光滑绝缘的水平桌面向右运动,小球离开桌面后进入一水平向里的匀强磁场,已知速度方向垂直于磁场方向,如图所示,小球飞离桌面后落到地板上,设飞行时间为t1,水平射程为x1,着地速度为v1.撤去磁场,其余的条件不变,小球飞行时间为t2,水平射程为x2,着地速度为v2.则下列论述正确的是()A．x1＞x2B．t1＞t2C．v1和v2大小相等D．v1和v2方向相同ABC [当桌面右边存在磁场时,在小球下落过程中由左手定则知,带电小球受到斜向右上方的洛伦兹力作用,此力在水平方向上的分量向右,竖直方向上的分量向上,因此小球水平方向上存在加速度,竖直方向上加速度a<g,所以t 1>t 2、x 1>x 2,A 、B 正确；洛伦兹力对小球不做功,故C 正确；两次小球着地时速度方向不同,故D 错误．]9、如图,虚线所示的圆形区域内存在一垂直于纸面的匀强磁场,P 为磁场边界上的一点．大量相同的带电粒子以相同的速率经过P 点,在纸面内沿不同方向射入磁场．若粒子射入速率为v 1,这些粒子在磁场边界的出射点分布在六分之一圆周上；若粒子射入速率为v 2,相应的出射点分布在三分之一圆周上．不计重力及带电粒子之间的相互作用．则v 2∶v 1为( )A ．3∶2B ．2∶1C ．3∶1D ．3∶ 2C [相同的带电粒子垂直匀强磁场入射均做匀速圆周运动．粒子以v 1入射,一端为入射点P,对应圆心角为60°(对应六分之一圆周)的弦PP ′必为垂直该弦入射粒子运动轨迹的直径2r 1,如图甲所示,设圆形区域的半径为R,由几何关系知r 1＝12R.其他不同方向以v 1入射的粒子的出射点在PP ′对应的圆弧内．同理可知,粒子以v 2入射及出射情况,如图乙所示．由几何关系知r 2＝R 2－⎝ ⎛⎭⎪⎫R 22＝32R, 可得r 2∶r 1＝3∶1.因为m 、q 、B 均相同,由公式r ＝m v qB 可得v ∝r,所以v 2∶v 1＝3∶1.故选C.]10、如图所示,条形磁铁放在光滑斜面上,用平行于斜面的轻弹簧拉住而平衡,A 为水平放置的直导线的截面,导线中无电流时磁铁对斜面的压力为F N1；当导线中有垂直纸面向外的电流时,磁铁对斜面的压力为F N2,则下列关于磁铁对斜面的压力和弹簧的伸长量的说法中正确的是( )A．F N1＜F N2,弹簧的伸长量减小B．F N1＝F N2,弹簧的伸长量减小C．F N1＞F N2,弹簧的伸长量增大D．F N1＞F N2,弹簧的伸长量减小C[由于条形磁铁外部的磁感线是从N极出发到S极,所以导线A处的磁场方向是斜向左下方的,导线A中的电流垂直于纸面向外时,由左手定则可判断导线A必受斜向右下方的安培力F,由牛顿第三定律可知磁铁所受作用力F′的方向是斜向左上方的,所以磁铁对斜面的压力减小,即F N1＞F N2.同时,F′有沿斜面向下的分力,使得弹簧弹力增大,可知弹簧的伸长量增大,所以选C.]11、对磁现象的研究中有一种“磁荷观点”．人们假定,在N极上聚集着正磁荷,在S极上聚集着负磁荷．由此可以将磁现象与电现象类比,引入相似的概念,得出一系列相似的定律．例如磁的库仑定律、磁场强度、磁偶极矩等．在磁荷观点中磁场强度定义为：磁场强度的大小等于点磁荷在该处所受磁场力与点磁荷所带磁荷量的比值,其方向与正磁荷在该处所受磁场力方向相同．若用H表示磁场强度,F表示点磁荷所受磁场力,q m表示磁荷量,则下列关系式正确的是()A．F＝Hq m B．H＝Fq mC．H＝Fq m D．q m＝HFB[题目已经说明磁场强度的大小等于点磁荷在该处所受磁场力与点磁荷所带磁荷量的比值,故：H＝Fq m.]12、如图所示,导体杆ab的质量为m,电阻为R,放置在与水平面夹角为θ的倾斜金属导轨上,导轨间距为d,电阻不计,系统处在竖直向上的匀强磁场中,磁感应强度为B,电池内阻不计,问：若导轨光滑,电源电动势E多大才能使导体杆静止在导轨上？解析：由闭合电路欧姆定律得：E＝IR导体杆受力情况如图所示,则由共点力平衡条件可得F安＝mgtan θF安＝BId由以上各式可得出E＝mgRtan θBd.答案：mgRtan θBd13、如图所示,在0≤x≤a、0≤y≤a2范围内有垂直于xOy平面向外的匀强磁场,磁感应强度大小为B.坐标原点O处有一个粒子源,在某时刻发射大量质量为m、电荷量为q的带正电粒子,它们的速度大小相同,速度方向均在xOy平面内,与y轴正方向的夹角分布在0°～90°范围内．已知粒子在磁场中做圆周运动的半径介于a2到a之间,从发射粒子到粒子全部离开磁场经历的时间恰好为粒子在磁场中做匀速圆周运动周期的四分之一．求最后离开磁场的粒子从粒子源射出时的：(1)速度的大小；(2)速度方向与y轴正方向夹角的正弦．解析：(1)设粒子的发射速度为v,粒子做圆周运动的轨道半径为R,由牛顿第二定律和洛伦兹力公式,得q v B＝m v2R①当a2<R<a时,在磁场中运动时间最长的粒子其轨迹是圆心为C的圆弧,圆弧与磁场的上边界相切,如图所示．设该粒子在磁场中运动的时间为t,依题意t＝T4,得∠OCA＝π2②设最后离开磁场的粒子的发射方向与y轴正方向的夹角为α,由几何关系可得Rsin α＝R－a2③Rsin α＝a－Rcos α④又sin2α＋cos2α＝1 ⑤由③④⑤式得R＝⎝⎛⎭⎪⎫2－62a ⑥由①⑥式得v＝⎝⎛⎭⎪⎫2－62aqBm.(2)由③⑥式得sin α＝6－610.答案：(1)⎝⎛⎭⎪⎫2－62aqBm(2)6－610。
