聚丙烯折叠滤芯参数

折叠滤芯完整性测试标准
一、折叠滤芯完整性测试原理及标准
泡点测试：用气体压迫已润湿过滤膜上最大孔，是通过气体所需的最小压力差。

扩散流测试：一定的时间内，在大约80%滤膜泡点压值压差条件下，气体由滤膜高压侧向低压侧扩散，通过一定面积润湿过滤膜的体积。

水浸入测试：过滤芯上游被水包围，在一定压力差下，一定的时间内（通常是10分钟）过滤芯上游水体积的损失数。

滤芯名称型号规格泡点标准润湿液
聚醚砜滤芯
SPSHSM0010HSF10S 0.1um 10" 226 ≥0.38Mpa
纯水
聚醚砜滤芯
SPSHSM0022HSF10S 0.22um 10" 226 ≥0.32Mpa
纯水
聚醚砜滤芯
SPSHSM0045HSF10S 0.45um 10" 226 ≥0.2Mpa
纯水
滤芯名称型号规格规格泡点标准润湿液水浸入出厂标准测试条件
聚四氟乙烯滤芯GPFP0022SSF10S 0.22um 10" 226
≥0.08Mpa
浓度95%以上
的酒精
≤1.35 ml/min测试压力：2500mbar, 测
试时间：10min
GPFP0022SSCM05S 0.22um 5" 226 ≤0.67 ml/min。

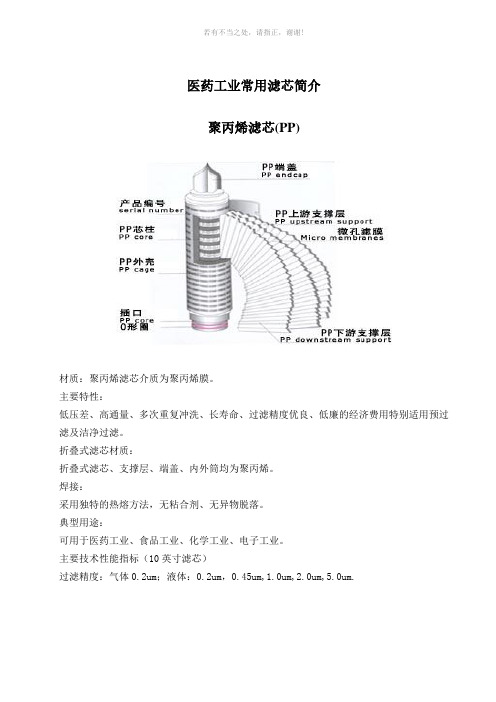

医药工业常用滤芯简介聚丙烯滤芯(PP)材质：聚丙烯滤芯介质为聚丙烯膜。

主要特性：低压差、高通量、多次重复冲洗、长寿命、过滤精度优良、低廉的经济费用特别适用预过滤及洁净过滤。

折叠式滤芯材质：折叠式滤芯、支撑层、端盖、内外筒均为聚丙烯。

焊接：采用独特的热熔方法，无粘合剂、无异物脱落。

典型用途：可用于医药工业、食品工业、化学工业、电子工业。

主要技术性能指标（10英寸滤芯）过滤精度：气体0.2um；液体：0.2um，0.45um,1.0um,2.0um,5.0um.大容量活性碳过滤器(脱碳)产品简介:大容量活性碳过滤器是一种新型层叠式活性碳过滤器，本机广泛运用于化工、医药、石油环保等行业，对各类液体中微小活性碳进行过滤、澄清，提纯处理的最新设备。

本机采用316L和304优质不锈钢材料制造，本机内外抛光达400目，符合GMP标准，工艺制作精良，性能安全稳定，抗腐蚀，经久耐用，结构新颖，操作简便，灵活节能，适应性强的多用途过滤设备。

(可以初滤，半精滤，精滤)本机过滤装置是由多层重叠过滤网板和法兰圈组成，网板孔由电脑打孔，孔密小均匀，这可保证每层过滤网板上的滤材压力均匀，使过滤精度优，本机腔内壳体与底盘形成封闭的内腔体，液体经过加压进桶内药液外法兰圈上面多个孔进入内腔体，经过滤材网板，从中间小法兰多个孔出来，合格液体排出口。

本机滤材可选用聚丙烯滤膜、增强型滤膜、滤纸、滤布、本机专用滤膜等，可根据用户选用合格的滤材。

滤器的特点：流量大、速度快、存活性碳多、过滤面积大、效率高。

本机CT-500，CT-800采用3-6根可拆固定架(快装型)，CT-300，CT-400采用(中心螺杆与拱型压盖)配合使用。

1、本机一次性存活性碳可达3公斤-300公斤，层叠式板框过滤器还有独特的循环回流(反冲)系统和过滤器内放液阀，是过滤活性碳行业的理想设备。

2、本机最大压力可承受0.6Mpa而不漏液体，因本机选用机械压紧及全封闭法兰联接，杜绝泄漏的现象。

滤芯基础知识常见滤芯种类一、PP滤芯二、线绕滤芯三、折叠式微孔滤芯四、活性炭滤芯五、双节滤芯六、树脂滤芯七、钛棒滤芯八、RO逆渗透滤芯九、不锈钢滤芯滤层常用材质玻璃纤维、金属纤维烧结毡、丙纶纤维、涤纶纤维、不锈钢网、木浆纤维纸、聚丙烯纤维等。

滤芯参数滤芯直径:如69mm83mm131mm滤芯内径：如28mm~40mm滤芯长度：如5”10”20”30”40”(1”=25.4mm)过滤精度：如1um3um5um10um20um30um100um最高工作压力：如0.3Mpa最大反压差：如0.2Mpa25℃时最高工作温度：如≤80℃0.1Mpa时不锈钢网目数与精度的联系目数，就是孔数，就是每平方英寸上的孔数目。

目数越大，孔径越小。

一般来说，目数×孔径（微米数）＝15000。

比如，400目的筛网的孔径为38微米左右；500目的筛网的孔径是30微米左右。

由于存在开孔率的问题，也就是因为编织网时用的丝的粗细的不同，不同的国家的标准也不一样，目前存在美国标准、英国标准和日本标准三种，其中英国和美国的相近，日本的差别较大。

我国使用的是美国标准，也就是可用上面给出的公式计算我国通常使用的筛网目数与粒径（μm）对照表。

目数微米目数微米目数微米目数微米2.57925121397602453254735880141165652204253344599169918019850025539622083310016562520633272470111015080015727942758918083125010823623249520074250059198135417250613250210165140350270531250011。

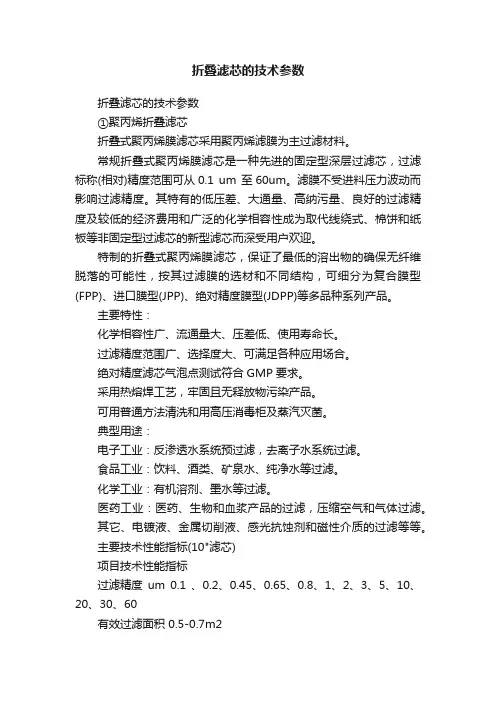

折叠滤芯的技术参数折叠滤芯的技术参数①聚丙烯折叠滤芯折叠式聚丙烯膜滤芯采用聚丙烯滤膜为主过滤材料。

常规折叠式聚丙烯膜滤芯是一种先进的固定型深层过滤芯，过滤标称(相对)精度范围可从0.1 um 至60um。

滤膜不受进料压力波动而影响过滤精度。

其特有的低压差、大通量、高纳污量、良好的过滤精度及较低的经济费用和广泛的化学相容性成为取代线绕式、棉饼和纸板等非固定型过滤芯的新型滤芯而深受用户欢迎。

特制的折叠式聚丙烯膜滤芯，保证了最低的溶出物的确保无纤维脱落的可能性，按其过滤膜的选材和不同结构，可细分为复合膜型(FPP)、进口膜型(JPP)、绝对精度膜型(JDPP)等多品种系列产品。

主要特性：化学相容性广、流通量大、压差低、使用寿命长。

过滤精度范围广、选择度大、可满足各种应用场合。

绝对精度滤芯气泡点测试符合GMP要求。

采用热熔焊工艺，牢固且无释放物污染产品。

可用普通方法清洗和用高压消毒柜及蒸汽灭菌。

典型用途：电子工业：反渗透水系统预过滤，去离子水系统过滤。

食品工业：饮料、酒类、矿泉水、纯净水等过滤。

化学工业：有机溶剂、墨水等过滤。

医药工业：医药、生物和血浆产品的过滤，压缩空气和气体过滤。

其它、电镀液、金属切削液、感光抗蚀剂和磁性介质的过滤等等。

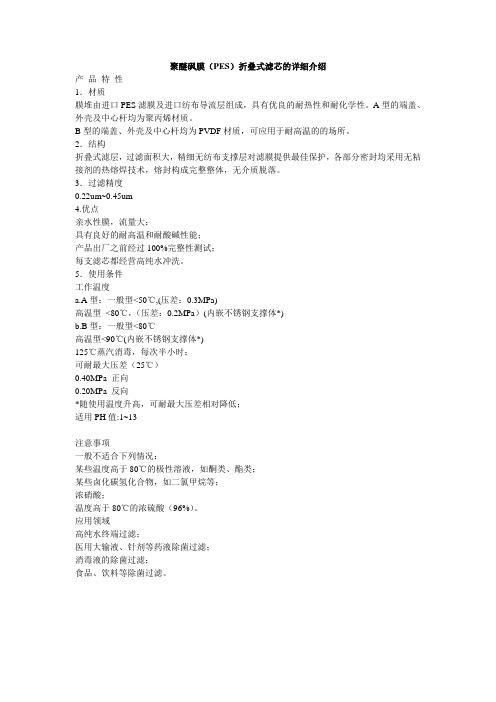

主要技术性能指标(10"滤芯)项目技术性能指标过滤精度um 0.1 、0.2、0.45、0.65、0.8、1、2、3、5、10、20、30、60有效过滤面积 0.5-0.7m2最高工作压力0.35Mpa,at25℃最大反压差0.28Mpa,at60℃最高工作温度≤80℃,0.10Mpa消毒温度消毒柜：121℃，0.1Mpa;steam,30min水(气体)流量具体参见空气、水流量压力降曲线② 聚醚砜折叠滤芯聚醚砜膜滤芯采用当今世界上先进的聚醚砜微孔滤膜为主要材料。

适用于消毒灭菌应用要求严格的预过滤的终端过滤。

其独特的亲水性聚醚砜滤膜，不含表面活性剂或表面润湿剂，为过滤溶液(如：糖、血清和组织培养剂等)提供高水平的过滤精度和流通量。

水处理常用滤芯介绍PP棉滤芯(聚丙烯熔喷滤芯)采用无毒无味的聚丙烯为原料,采用国际通用的渐变径工艺生产,纤维在热粘合过程中形成三维微孔结构,微孔孔径由内向外呈梯度分布,集表面,深层,粗精滤为一体,可截留不同料径的杂质,具有流量大、耐腐蚀、耐高压、低成本等特点。

一般用在水处理设备的第一级,用以阻挡水中的铁锈、泥沙、虫卵等大颗粒物质。

使用期限为2-6个月UDF(颗粒活性炭滤芯)UDF颗粒活性炭散装滤芯,采用优质椰壳活性炭或媒质活性炭为材料,外壳用食品级ABS塑料,用超声波焊接技术粘合。

在水处理中用于吸附水中的有机物、化学农药、余氯、异色异味等,使用期限为3-6个月.本产品吸附力强,不含对人体有害的可溶性有机物或无机物。

此查品广泛用于集团和家用净水器,饮水机及电厂,石油化工等水处理工程中,对饮用水污染严重城市的工厂,宾馆,各类清凉饮料等用水处理效果更佳。

CTO(块状压缩活性炭)煤质活性炭滤芯 CTO 采用碘质900以上的煤质性炭作为过滤料,经过三次除硫铁加工处理,或以优质植物碳,加以食品级的粘合剂烧结压缩成形。

压缩活性炭内外均分别包裹着一层有过滤作用的无纺布,确保炭芯本身不会掉落碳粉,炭芯两端装有柔软的丁晴橡胶密封垫,使碳芯装入滤筒具有良好的密封性。

CTO用在水处理设备中用以除去水的余氯、化学农药、异色、异味、并过滤细微杂质等,在纯水机中用于第三级当中起到保护RO膜的作用,使用寿命为3-6个月。

中空纤维超滤膜(净水机核心部件)中空纤维超滤膜是采用聚丙烯材料经过特殊的丝膜工艺加工而成,平均孔径为0.01-0.1微米,可浓缩和分离水中的微粒、胶体、有机物等大分子物质,截留细菌、热源、藻类。

具有水通量大、不易堵塞、可反复清洗使用等特点,使用寿命一般为1-2年。

陶瓷滤芯陶瓷滤芯是采用天然硅藻土烧制而成,其平均孔径仅为0.15微米,是人的头发丝的1/500直径大小,能有效地分离水中的细菌、病毒、重金属等,而且纯天然,不含化学合成材料,对人体无害。

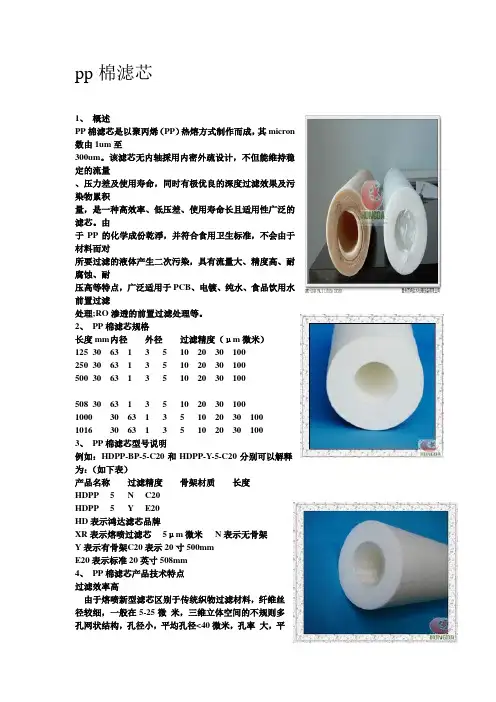

pp棉滤芯1、概述PP棉滤芯是以聚丙烯（PP）热熔方式制作而成，其micron 数由1um至300um。

该滤芯无内轴採用内密外疏设计，不但能维持稳定的流量、压力差及使用寿命，同时有极优良的深度过滤效果及污染物累积量，是一种高效率、低压差、使用寿命长且适用性广泛的滤芯。

由于PP的化学成份乾淨，并符合食用卫生标准，不会由于材料而对所要过滤的液体产生二次污染，具有流量大、精度高、耐腐蚀、耐压高等特点，广泛适用于PCB、电镀、纯水、食品饮用水前置过滤处理;RO渗透的前置过滤处理等。

2、PP棉滤芯规格长度mm 内径外径过滤精度（μm微米）125 30 63 1 3 5 10 20 30 100250 30 63 1 3 5 10 20 30 100500 30 63 1 3 5 10 20 30 100508 30 63 1 3 5 10 20 30 1001000 30 63 1 3 5 10 20 30 1001016 30 63 1 3 5 10 20 30 1003、PP棉滤芯型号说明例如：HDPP-BP-5-C20和HDPP-Y-5-C20分别可以解释为：（如下表）产品名称过滤精度骨架材质长度HDPP 5 N C20HDPP 5 Y E20HD表示鸿达滤芯品牌XR表示熔喷过滤芯5μm微米N表示无骨架Y表示有骨架C20表示20寸500mmE20表示标准20英寸508mm4、PP棉滤芯产品技术特点过滤效率高由于熔喷新型滤芯区别于传统织物过滤材料，纤维丝径较细，一般在5-25微米，三维立体空间的不规则多孔网状结构，孔径小，平均孔径<40微米，孔率大，平均孔率≥75%，其有效地控制了过滤精度，且我公司生产的PP滤芯系列产品的各项指标均经过国家权威部门检测合格。

压力损失小，过滤效率稳定PP棉滤芯内部细密的纤维层和外部粗鬆的纤维层组成双层纤维结构，有效地减少了压力损失，保持了稳定的过滤效率。

使用寿命长，过滤成本低PP滤芯微孔孔径沿直径方向呈梯度分佈（既能从裡向外逐渐变小，也能从外向裡逐渐变小，完全根据不同介质的过滤需要而定），在过滤过程中，大孔径部分能以足够的空间容纳大颗粒，确保滤芯不至于迅速堵塞，同时提供了良好的形状刚性；小孔径部分可阻挡细小颗粒，确保了过滤精度，从而避免了精度高的滤芯堵塞快、寿命短的弊病，而且还降低了过滤阻力，减少了能耗，提高了滤芯的使用寿命。

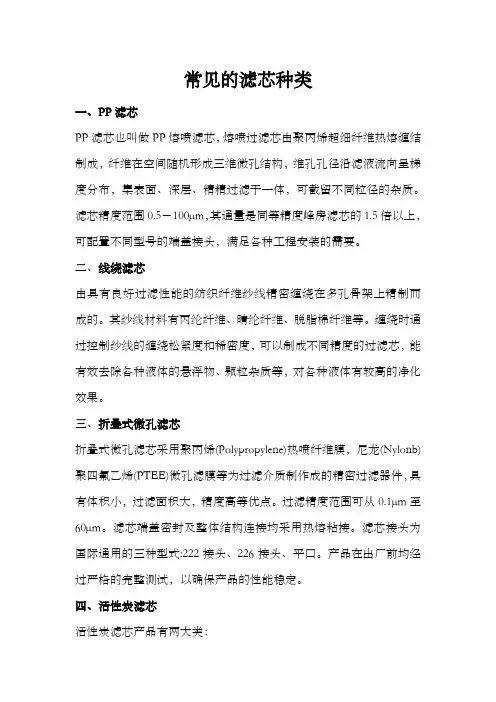

常见的滤芯种类一、PP滤芯PP滤芯也叫做PP熔喷滤芯，熔喷过滤芯由聚丙烯超细纤维热熔缠结制成，纤维在空间随机形成三维微孔结构，维孔孔径沿滤液流向呈梯度分布，集表面、深层、精精过滤于一体，可截留不同粒径的杂质。

滤芯精度范围0.5－100μm，其通量是同等精度峰房滤芯的1.5倍以上，可配置不同型号的端盖接头，满足各种工程安装的需要。

二、线绕滤芯由具有良好过滤性能的纺织纤维纱线精密缠绕在多孔骨架上精制而成的。

其纱线材料有丙纶纤维、晴纶纤维、脱脂棉纤维等。

缠绕时通过控制纱线的缠绕松紧度和稀密度，可以制成不同精度的过滤芯，能有效去除各种液体的悬浮物、颗粒杂质等，对各种液体有较高的净化效果。

三、折叠式微孔滤芯折叠式微孔滤芯采用聚丙烯(Polypropylene)热喷纤维膜，尼龙(Nylonb)聚四氟乙烯(PTEE)微孔滤膜等为过滤介质制作成的精密过滤器件，具有体积小，过滤面积大，精度高等优点。

过滤精度范围可从0.1μm至60μm。

滤芯端盖密封及整体结构连接均采用热熔粘接。

滤芯接头为国际通用的三种型式:222接头、226接头、平口。

产品在出厂前均经过严格的完整测试，以确保产品的性能稳定。

四、活性炭滤芯活性炭滤芯产品有两大类：压缩型活性炭滤芯、散装型活性炭滤芯。

1、压缩型活性炭滤芯采用高吸附值的煤质活性炭和椰壳活性炭作为过滤料，加以食品级的粘合剂烧结压缩成形。

压缩活性炭滤芯内外均分别包裹着一层有过滤作用的无纺布，确保炭芯本身不会掉落炭粉，炭芯两端装有柔软的丁晴橡胶密封垫，使炭芯装入滤筒具有良好的密封性。

2、散装型活性炭滤芯将所需要的活性炭颗粒装入特制的塑料壳体中，用焊接设备将端盖焊接在壳体的两端面，壳体的两端分别放入起过滤作用的无纺布滤片，确保炭芯在使用时不会掉落炭粉和黑水。

根据客户的需要，壳体端盖可做成不同型号的连接口。

接口方式有：平压式、管道式（型号有：4042、4044、4046等）。

五、双节滤芯上节：聚丙烯熔喷滤芯精度5μm下节：颗粒活性炭滤芯内置活性炭170g材质：ABS、PP 长度：250mm 外径：70mm 通量：8L/S 总通量：6-8T 活性炭指标：强度>90；碘值(mg/g)>950；亚甲兰值(mg/g)>120 六、树脂滤芯树脂是一种多孔的、不可溶性交换材料。
