4×30m连续梁结构分析对4*30m结构进行分析的第一步工作是对结构进行分析，确定结构的有限元离散，确定各项参数和结构的情况，并在此基础上进行建模和结构计算。
建立斜连续梁结构模型的详细步骤如下。
1. 设定建模环境2. 设置结构类型3. 定义材料和截面特性值4. 建立结构梁单元模型5. 定义结构组6. 定义边界组7.定义荷载组8.定义移动荷载9. 定义施工阶段10. 运行结构分析11. 查看结果12.psc设计13. 取一个单元做横向分析概要：在城市桥梁建设由于受到地形、美观等诸多方面的限制，连续梁结构成为其中应用的最多的桥梁形式。
同时，随着现代科技的发展，连续梁结构也变得越来越轻盈，更能满足城市对桥梁的景观要求。
本文中的例子采用一座4×30m的连续梁结构（如图1所示）。
1、桥梁基本数据桥梁跨径布置：4×30m＝120；桥梁宽度：0.25m（栏杆）＋2.5m（人行道）＋15.0m（机动车道）＋2.5m（人行道）+0.25（栏杆）＝20.5m；主梁高度：1.6m；支座处实体段为1.8m；行车道数：双向四车道＋2人行道桥梁横坡：机动车道向外1.5％，人行道向内1.5％；施工方法：满堂支架施工；图1 1/2全桥立面图和1.6m标准断面2、主要材料及其参数2.1 混凝土各项力学指标见表1表12.2低松弛钢绞线（主要用于钢筋混凝土预应力构件）直径：15.24mm弹性模量：195000 MPa标准强度：1860 MPa抗拉强度设计值：1260 MPa抗压强度设计值: 390 MPa张拉控制应力：1395 MPa热膨胀系数：0.0000122.3普通钢筋采用R235、HRB335钢筋，直径：8～32mm弹性模量：R235 210000 MPa / HRB335 200000 MPa标准强度：R235 235 MPa / HRB335 335 MPa热膨胀系数：0.0000123、设计荷载取值：3.1恒载：一期恒载包括主梁材料重量，混凝土容重取25 KN/m 3。
北京迈达斯技术有限公司目录概要 (2)设置操作环境........................................................................................................... 错误!未定义书签。
定义材料和截面....................................................................................................... 错误!未定义书签。
建立结构模型........................................................................................................... 错误!未定义书签。
PSC截面钢筋输入 ................................................................................................... 错误!未定义书签。
输入荷载 .................................................................................................................. 错误!未定义书签。
定义施工阶段. (59)输入移动荷载数据................................................................................................... 错误!未定义书签。
输入支座沉降........................................................................................................... 错误!未定义书签。
本文该过程是将三垮桥的运营状态进行有限元分析，下面介绍了本人在对模型模拟的主要步骤，若中间出现的错误，请读者朋友们指出修改。
注：“，”表示下一个过程“（）”该过程中需做的容一．结构1.单元及节点建立的主桁：因为桥面具有一定纵坡，故将《桥跨布置》图的桥面线复制到《节段划分》图对应桥跨位置，然后进行单元划分，将该线段存入新的图层，以便下步导入，将文件保存为.dxf格式文件。
2.打开midas运行程序，将程序里的单位设置成《节段划分》图的单位，这里为cm。
导入上步的.dxf文件。
将节点表格中的z坐标与y坐标交换位置（midas中的z与cad中的y对应）。
结构建立完成。
模型如图：二．特性值1.材料的定义：在特性里面定义C50的混凝土及Strand1860(添加预应力钢筋使用)2.截面的赋予：1).在《截面尺寸》和《预应力束锚固》图里，做出截面轮廓文件，保存为.dxf 文件2).运行midas，工具，截面特性计算器，统一单位cm。
导入上步的.dxf文件先后运行generate，calculate property，保存文件为.sec文件，截面文件完成3)运行midas，特性，截面，添加，psc，导入.sec文件。
根据图例，将各项特性值填入;验算扭转厚度为截面腹板之和；剪切验算，勾选自动；偏心，中上部4)变截面的添加：进入添加截面界面，变截面，对应单元导入i端和j端（i为左，j为右）；偏心，中上部；命名(注：各个截面的截面号不能相同)5）变截面赋予单元：进入模型窗口，将做好的变截面拖给对应的单元。
注：1.建模资料所给的《预应力束锚固图》的0-0和14-14截面与《节段划分》图有出入，这里采用《截面尺寸》做这两个截面，其余截面按照《预应力束锚固图》做2.定义材料先定义混凝土，程序自动将C50赋予所建单元（C50是定义的第一个材料，程序将自动赋予给所建单元）三．边界条件1.打开《断面》图，根据I、II断面可知，支座设置位置。
北京迈达斯技术有限公司目录概要 (2)设置操作环境........................................................................................................... 错误!未定义书签。
定义材料和截面....................................................................................................... 错误!未定义书签。
建立结构模型........................................................................................................... 错误!未定义书签。
PSC截面钢筋输入 ................................................................................................... 错误!未定义书签。
输入荷载 .................................................................................................................. 错误!未定义书签。
定义施工阶段. (59)输入移动荷载数据................................................................................................... 错误!未定义书签。
输入支座沉降........................................................................................................... 错误!未定义书签。
北京迈达斯技术有限公司目录概要 (3)设置操作环境.................................................. 错误！未定义书签。
定义材料和截面................................................ 错误！未定义书签。
建立结构模型.................................................. 错误！未定义书签。
PSC截面钢筋输入............................................... 错误！未定义书签。
输入荷载...................................................... 错误！未定义书签。
定义施工阶段 (61)输入移动荷载数据.............................................. 错误！未定义书签。
输入支座沉降.................................................. 错误！未定义书签。
运行结构分析.................................................. 错误！未定义书签。
查看分析结果.................................................. 错误！未定义书签。
PSC设计....................................................... 错误！未定义书签。
概要梁格法是目前桥梁结构分析中应用的比较多的在本例题中将介绍采用梁格法建立一般梁桥结构的分析模型的方法、施工阶段分析的步骤、横向刚度的设定以及查看结果的方法和PSC设计的方法。
本例题中的桥梁模型如图1所示为一三跨的连续梁桥，每跨均为32m。
迈达斯技术目录概要 (3)设置操作环境................................................................................................................ 错误!未定义书签。
定义材料和截面............................................................................................................ 错误!未定义书签。
建立结构模型................................................................................................................ 错误!未定义书签。
PSC截面钢筋输入......................................................................................................... 错误!未定义书签。
输入荷载 ........................................................................................................................ 错误!未定义书签。
定义施工阶段. (62)输入移动荷载数据........................................................................................................ 错误!未定义书签。
输入支座沉降................................................................................................................ 错误!未定义书签。
本文该过程就是将三垮桥得运营状态进行有限元分析,下面介绍了本人在对模型模拟得主要步骤,若中间出现得错误,请读者朋友们指出修改。
注:“,”表示下一个过程“()”该过程中需做得内容一.结构1、单元及节点建立得主桁: 因为桥面具有一定纵坡,故将《桥跨布置》图得桥面线复制到《节段划分》图对应桥跨位置,然后进行单元划分,将该线段存入新得图层,以便下步导入,将文件保存为、dxf格式文件。
2、打开midas运行程序,将程序里得单位设置成《节段划分》图得单位,这里为cm。
导入上步得、dxf文件。
将节点表格中得z坐标与y坐标交换位置(midas中得z 与cad中得y对应)。
结构建立完成。
模型如图:二.特性值1、材料得定义:在特性里面定义C50得混凝土及Strand1860(添加预应力钢筋使用)2、截面得赋予:1)、在《截面尺寸》与《预应力束锚固》图里,做出截面轮廓文件,保存为、dxf 文件2)、运行midas,工具,截面特性计算器,统一单位cm。
导入上步得、dxf文件先后运行generate,calculate property,保存文件为、sec文件,截面文件完成3)运行midas,特性,截面,添加,psc,导入、sec文件。
根据图例,将各项特性值填入;验算扭转厚度为截面腹板之与;剪切验算,勾选自动;偏心,中上部4)变截面得添加:进入添加截面界面,变截面,对应单元导入i端与j端(i为左,j为右);偏心,中上部;命名(注:各个截面得截面号不能相同)5)变截面赋予单元:进入模型窗口,将做好得变截面拖给对应得单元。
注:1、建模资料所给得《预应力束锚固图》得0-0与14-14截面与《节段划分》图有出入,这里采用《截面尺寸》做这两个截面,其余截面按照《预应力束锚固图》做2、定义材料先定义混凝土,程序自动将C50赋予所建单元(C50就是定义得第一个材料,程序将自动赋予给所建单元)三.边界条件1、打开《断面》图,根据I、II断面可知,支座设置位置。

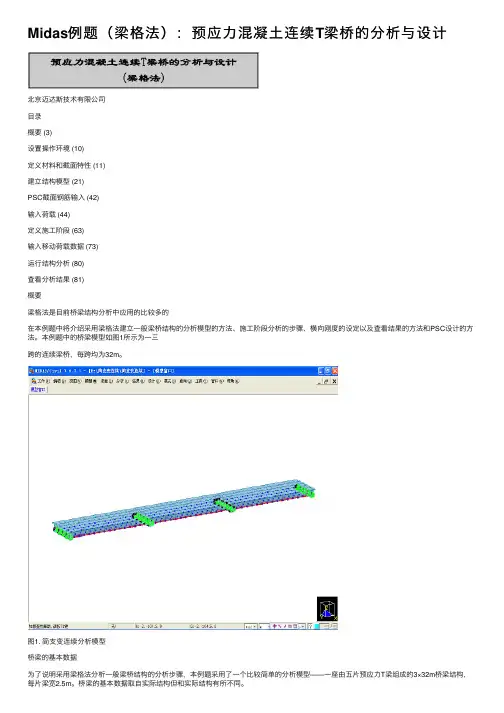

Midas例题（梁格法）：预应⼒混凝⼟连续T梁桥的分析与设计北京迈达斯技术有限公司⽬录概要 (3)设置操作环境 (10)定义材料和截⾯特性 (11)建⽴结构模型 (21)PSC截⾯钢筋输⼊ (42)输⼊荷载 (44)定义施⼯阶段 (63)输⼊移动荷载数据 (73)运⾏结构分析 (80)查看分析结果 (81)概要梁格法是⽬前桥梁结构分析中应⽤的⽐较多的在本例题中将介绍采⽤梁格法建⽴⼀般梁桥结构的分析模型的⽅法、施⼯阶段分析的步骤、横向刚度的设定以及查看结果的⽅法和PSC设计的⽅法。
