工作单1 组建点到点的光传输网一、资讯1. 模拟信号数字化的方法是__PCM___，即脉冲编码调制，三个步骤是__抽样__、__量化__、_编码 。
2. PCM 用__8__bit 表示一路话音，采样频率是_8000次/s__，一路话音的速率是_64kbps_。
3. PCM30/32一帧有__32__个时隙，其中_30__个时隙用于传输话音，帧频率是_8000帧/s__，帧周期是__125us _，每个时隙的时间是_3.9us__，帧速率是_2.048Mbit/s__。
4. 什么是数字复接？什么是PDH ？PDH 是如何实现数字复接的？数字通信网中，为了扩大传输容量、提高传输效率，往往需要把若干个低速数字信号合并成一路高速信号，然后通过高速信道进行传输。
数字复接就是实现这种目的的专门技术。
PDH: 准同步数字体系，待复接的各支路信号时钟由各自主机提供（异源信号），需要进行码速调整，使各支路的信号同步。
光传输网络组建和管理维护5.PDH有何缺点？（1）接口方面----与设备互联有关电接口方面：PDH具有多种电接口规范，有欧洲系列、北美系列和日本系列标准，我国采用的是欧洲系列标准。
由于不存在世界性标准，因此无法实现多厂家互连互通。
光接口方面：和电接口一样，PDH在光接口方面也没有世界性标准的光接口规范。
各厂家在进行线路编码时，为完成不同的线路监控功能，在信息码后加上不同的冗余码，导致不同厂家同一速率等级的光接口码型和速率也不一样，无法实现多厂家互连互通。
这样在同一传输路线两端必须采用同一厂家的设备，给组网、管理及网络互联带来困难。
（2）复用方式PDH采用异步复用方式通过码速调整（塞入bit）匹配和容纳信号时钟的偏差低速信号在高速信号中的位置无规律性从高速信号插/分低速信号要一级一级进行复用/解复用增加了信号的损伤，不利于大容量传输（3）运行维护方面(OAM)——决定设备维护成本PDH信号的帧结构中用于运行维护工作OAM的开销字节不多，要通过增加冗余码来完成线路性能监控功能。
（光纤通信）职业技能鉴定四级题库（含答案）一、单选题（共60题，每题1分，共60分）1、利用支路板的各种自环功能来隔离设备故障和连线故障时，要判断是设备故障，应用（）功能；要判断是连接电缆故障，应用（）功能。
①外环回②内环回③不环回④清除环回A、④ ②B、① ③C、② ①D、① ②正确答案：C2、SDH高阶通道开销( )代码为00时，表示通道未装载信号。
A、C1B、C2C、B1D、B2正确答案：B3、不属于SDH自愈保护的方式有（）。
A、2纤单向通道倒换环B、2纤单向复用段倒换环C、4纤单向通道倒换环D、2纤双向复用段倒换环正确答案：C4、在性能事件查询中，若某站只有某个支路板出现误码，则可能采取的故障处理措施有：（）。
A、检查主控板B、检查或更换支路板C、检查交叉板业务配置D、检查时钟配置正确答案：B5、MS-A.IS定义为( )。
A、整个STM-N帧内除SOH外全为1B、整个STM-N帧内除MSOH外全为1C、整个STM-N帧内除RSOH外全为1D、整个STM-N帧内除净负荷外全为1正确答案：C6、中断、延误重要电话及重要信息传输属于( )。
A、通信差错B、不是差错C、严重差错D、通信事故正确答案：D7、SDH分插复用设备：( )。
A、无需分接和终结信号B、无需分接，但要终结信号C、需要分接和终结信号D、需要分接，但无需终结信号正确答案：A8、对STM-N的正确描述是( )。
A、由STM-1信号比特间插形成B、由STM-1信号字节间插形成C、由STM-N/2信号字节间插形成D、以上答案均不正确正确答案：B9、SDH体系作为世界统-的标准，使得两大PDH系列在( )速率等级以上获得了统-。
A、2.048M Bit/SB、1.544M Bit/SC、139.920M Bit/SD、155.520M Bit/S正确答案：D10、传输站应将未投入运行的数字信道在( )状态；用户暂时停止使用的数字信道，相关传输站应通知用户及时环回，确保传输设备告警系统的正常工作。
SONET与SDH是什么关系？1985年，Bellcore提出SONET（Synchronous Optical Network同步光纤网）标准，美国国家标准协会（ANSI）通过了一系列有关SONET标准。
1989年，国际电报电话咨询委员会CCITT接受SONET概念制定了SDH（Synchronous Digital Hierarchy，同步数字体系）标准，使之成为不仅适于光纤也适于微波和卫星传输的通用技术体制。
与SONET有细微差别，SDH/SONET定义了一组在光纤上传输光信号的速率和格式，通常统称为光同步数字传输网，是宽带综合业务数字网B-ISDN的基础之一。
SDH/SONET采用TDM技术，是同步系统（由主时钟控制，精度10^-9）。
两者都用于骨干网传输，是对准同步数字系列PDH （Plesiochronous Digital Hierarchy）的一次革命。
SONET多用于北美和日本，SDH多用于中国和欧洲。
STM-1/4/16/64是不是一种速率级别标准？是,由CCITT制定的SDH optical速率级别。
SDH信号标准速率等级：STM-1为155.52M；STM-4为622.08M；STM-16为2488.32M；STM-64为9553.28M；STM-256为40G。
还有别的STM标准：STM-1，3，4，6，8，12，16，64，256......以STM-1的倍数递增。
OC-192是什么东西的速率标准？对应具体速率是多少？还有其他什么OC速率标准？OC-192是SONET的optical速率标准，相当于SONET的Electrical STS-192或SDH的optical STM-64，即10Gbps （9553.28M）。
其他oc标准还有oc-1，oc-3，oc-9，oc-12，oc-18，oc-24，oc-36，oc-48，oc-192，oc-768等，以oc-1(51.84 Mbps)的倍数递增。

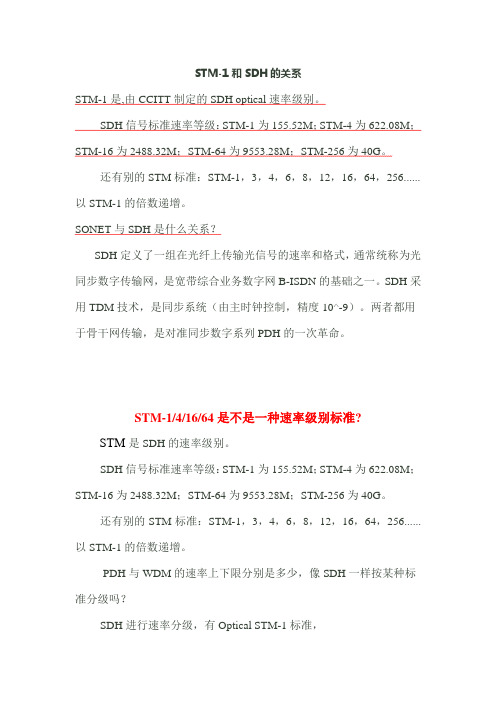

STM-1和SDH的关系STM-1是,由CCITT制定的SDH optical速率级别。
SDH信号标准速率等级：STM-1为155.52M；STM-4为622.08M；STM-16为2488.32M；STM-64为9553.28M；STM-256为40G。
还有别的STM标准：STM-1，3，4，6，8，12，16，64，256......以STM-1的倍数递增。
SONET与SDH是什么关系？SDH定义了一组在光纤上传输光信号的速率和格式，通常统称为光同步数字传输网，是宽带综合业务数字网B-ISDN的基础之一。
SDH采用TDM技术，是同步系统（由主时钟控制，精度10^-9）。
两者都用于骨干网传输，是对准同步数字系列PDH的一次革命。
STM-1/4/16/64是不是一种速率级别标准?STM是SDH的速率级别。
SDH信号标准速率等级：STM-1为155.52M；STM-4为622.08M；STM-16为2488.32M；STM-64为9553.28M；STM-256为40G。
还有别的STM标准：STM-1，3，4，6，8，12，16，64，256......以STM-1的倍数递增。
PDH与WDM的速率上下限分别是多少，像SDH一样按某种标准分级吗？SDH进行速率分级，有Optical STM-1标准，标准PDH速率小于565Mbps，具体速率与复接等级如下：基群：2.048Mb/s 含30路数字电话二次群：8.448Mb/s 含4个基群三次群：32.368Mb/s 含4个二次群四次群：139.264Mb/s 含4个三次群WDM系统使用不同的波长（在1550nm附近），可以承载多个通路的信息，每条通路速率可以高达2.5Gbps或10Gbps。
第一代WDM系统支持4到16个波长，每个波长通路的速率为2.5Gbps；第二代WDM 系统现在能支持32到40个波长，预计能达到100个波长；目前已有能支持1Tbps容量（100个10Gbps通路）的WDM实验系统在进行演示。
1.ITU-T建议，时钟同步信号经过20 个SDH网元传输后，需要使用BITS设备对信号进行处理。
.光纤通信的三个低损耗窗口对应波长分别为0.85μm .1.31μm .1.55μm 。
.同步光缆线路系统由线路终端设备 .光缆线路段 .再生器组成。
误码率指的是在测量时间内误码的数量与所测总码数之比。
5.WBA的主要作用是提高输出功率，WPA的主要作用是提高接收灵敏度。
6.波分复用系统传输受限因素分为衰减 ,色散,信噪比三种。
7.自动线路保护倒换的英文简称为 APS ，数据交叉连接设备的英文简称为 DXC 。
8.SDH最核心的优点是同步复用 . 标准光接口和网管能力。
SDH的基础模块被称为 STM-1 ，高阶模块有 STM-4 .STM-16 . STM-64 。
.SDH系统中用于维护的差错性指标包括误码秒 .严重误码秒。
.SDH一帧的时间长度为 125μs ，每秒共传 8000 帧。
.各种PDH业务信号组合成STM-N的步骤是映射 .定位 .复用。
.SDH的中文含义是同步数字体系。
.帧失步是指接收设备的帧与接收信号的帧不保持规定的相位关系时的状态。
.STM-1的速率是 155.520Mbit/s 。
.ADM是分/插复用器，它的输出和输入均为 STM-N光信号，支路信号可以是准同步的，也可以是同步的。
.在主从同步方式中，节点从时钟通常有正常工作模式 . 保持模式 . 自由运行模式三种工作模式。
.同步的两种基本方式为主从同步方式和相互同步方式。
.常见的SDH网元类型有 TM . ADM . REG 和 DXC 四种。
.在各类SDH保护网络中，155M速率光板不能用于复用段保护保护方式。
.光信噪比是指通道内信号功率与噪声功率的比值。
.误码是指接收的数字信号与发送的数字信号之间出现了单个数字的差异。
.通道1+1保护使用并发优收原则，通常利用简单的通道 PATH-AIS 信号作为倒换依据。
.长距离局间通信光接口传输距离在 40Km 以上，短距离局间通信光接口传输距离一般为 15 Km 左右。
光纤知识点（5-9章）第五章知识点1.数字传输体制有两种：是不同的传输体制协议。
SDH（同步数字传输体制）PDH（准同步数字传输体制）2. SDH对模型的下列几个方面做了规定：（1）网络节点接口（2）同步数字体系的速率（3）帧结构。
（1）网络节点接口传输设备：光缆传输系统设备；微波传输系统设备；卫星传输系统设备。
网络节点：只有复用功能（简单）；复用、交叉连接多种功能（复杂）。
（2）速率：同步传输模块：STM-N，N＝1、4、16 等。
STM-1 155.520Mbit/s 155Mbit/sSTM-4622.080Mbit/s 622Mbit/sSTM-16 2488.320Mbit/s 2.5Gbit/sSTM-64 9953.280Mbit/s 10Gbit/sSTM-256 39813.12Mbit/s 40Gbit/s（3）帧结构：SDH 帧为块状帧结构，共有9 行，270 列，以字节为单位。
一个STMN 帧有9 行，每行由270×N 个字节组成。
这样每帧共有9×270×N 个字节，每字节为8 bit。
帧周期为125μs，即每秒传输8000 帧。
对于STM1 而言，传输速率为9×270×8×8000=155.520 Mb/s 。
字节发送顺序为：由上往下逐行发送，每行先左后右。
（结构图见书127页，重点）3.STM-N 帧包括三个部分：SOH、AU-PTR、PAYLOAD（结构图见书127页，重点）（1）段开销SOH：RSOH，再生段开销：1～3 行。
MSOH，复用段开销：5～9 行。
区别：监管范围不同。
如：若光纤上传输2.5G 信号，RSOH 监控STM-16 整体的传输性能。
MSOH 监控每一个STM-1 的传输性能。
（2）管理指针AU-PTR：指示净负荷PAYLOAD 中信息的起始字节位置，便于接收端从正确的位置分解出有效传输信息。
SDH原理SDH 速率∙SDH 信号的速率等级表示为STM-N，其中N 是正整数。
目前SDH 只能支持一定的N 值，即N只能为1，4，16 和64，其中最基本、也是最重要的模块信号是STM-1，其速率是155.520Mbit/s，更高等级的STM-N 信号是将基本模块信号STM-1 经过字节间插后得出SDH 帧结构∙SDH 帧结构如图所示。
SDH 以字节为单位进行传输，它的帧结构是一种以字节结构为基础的矩形块状帧结构，包括270 ×N 列和9 行字节，每字节包括8 个比特。
SDH 的矩形帧在光纤上传输时是成链传输的，在光发送端经并/串转换成链状结构进行传输，而在光接收端经串/并转换成矩形块状进行处理。
在SDH 帧中，字节的传输是从左到右按行进行的，首先由图中左上角第一个字节开始，从左向右按顺序传送，传完一行再传下一行，直至整个9×270×N 个字节都传送完再转入下一帧，如此一帧一帧地传送。
每秒可传8000 帧，帧长恒定为125μs。
SDH 的帧频为8000 帧/秒，这就是说信号帧中某一特定字节每秒被传送8000 次，那么该字节的比特速率是8000×8bit＝64kbit/s，也即是一路数字电话的传输速率。
以STM-1 等级为例，其速率为270（每帧270 列）×9（共9 行）×64kbit/s（每个字节的比特速率为64kit/s）=155520kbit/s=155.520Mbit/s。
从图中看出，STM-N 的帧结构由三部分组成：段开销（包括再生段开销RSOH、复用段开销MSOH），信息净负荷（Payload），和管理单元指针（AU-PTR）。
∙从图中看出，STM-N 的帧结构由三部分组成：段开销（包括再生段开销RSOH、复用段开销MSOH），信息净负荷（Payload），和管理单元指针（AU-PTR）。
1．段开销（SOH）区域段开销是指STM-N 帧结构中为了保证信息净负荷正常灵活地传送所必须的附加字节，主要用于网络的运行、管理和维护。
