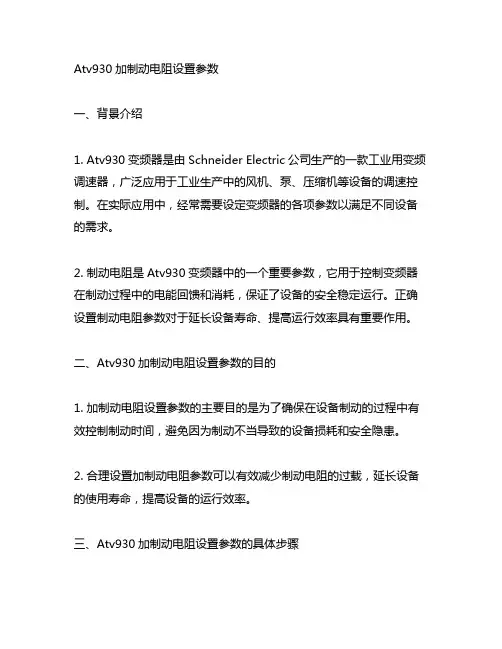

Atv930加制动电阻设置参数一、背景介绍1. Atv930变频器是由Schneider Electric公司生产的一款工业用变频调速器,广泛应用于工业生产中的风机、泵、压缩机等设备的调速控制。
在实际应用中,经常需要设定变频器的各项参数以满足不同设备的需求。
2. 制动电阻是Atv930变频器中的一个重要参数,它用于控制变频器在制动过程中的电能回馈和消耗,保证了设备的安全稳定运行。
正确设置制动电阻参数对于延长设备寿命、提高运行效率具有重要作用。
二、Atv930加制动电阻设置参数的目的1. 加制动电阻设置参数的主要目的是为了确保在设备制动的过程中有效控制制动时间,避免因为制动不当导致的设备损耗和安全隐患。
2. 合理设置加制动电阻参数可以有效减少制动电阻的过载,延长设备的使用寿命,提高设备的运行效率。
三、Atv930加制动电阻设置参数的具体步骤1. 进入Atv930变频器的参数设置界面,在“制动”参数选项中找到“加制动电阻”的设置项。
2. 根据具体设备的要求,设置加制动电阻的数值。
一般来说,加制动电阻数值的设置应该综合考虑设备的负载情况、制动时间和制动频率等因素。
3. 若是首次设置加制动电阻参数,建议先根据设备的额定功率和制动时间初步设定一个合适的数值,然后通过实际运行情况进行调整优化。
4. 在设置加制动电阻参数时,还需要注意变频器的冷却情况和通风环境,确保变频器能够正常散热,避免因为过高温度导致的变频器损坏。
四、Atv930加制动电阻设置参数的注意事项1. 在设置加制动电阻参数时,需要确保参数的合理性和稳定性。
过高或过低的加制动电阻数值都会对设备的制动效果产生负面影响,甚至会导致设备的损坏。
2. 在设备运行过程中,需要随时监控加制动电阻的工作状态,及时调整参数,以确保设备的安全稳定运行。
3. 加制动电阻参数的设置需要结合实际设备的特点和工作环境,因此在设置过程中需要充分考虑设备的工作负载、制动时间和频率等因素。

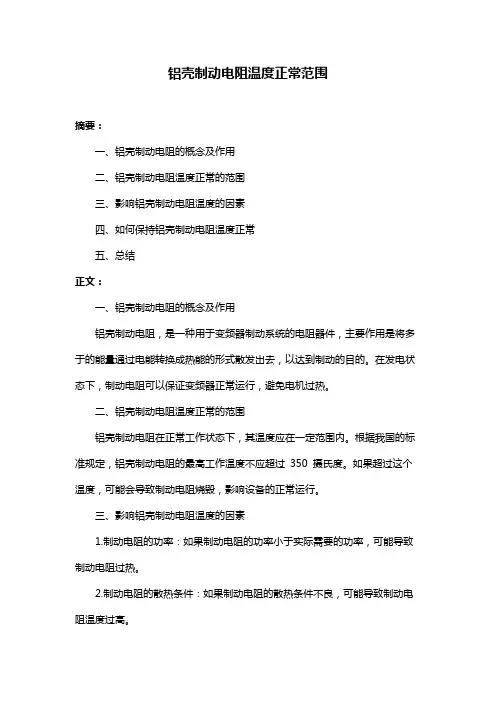

铝壳制动电阻温度正常范围摘要:一、铝壳制动电阻的概念及作用二、铝壳制动电阻温度正常的范围三、影响铝壳制动电阻温度的因素四、如何保持铝壳制动电阻温度正常五、总结正文:一、铝壳制动电阻的概念及作用铝壳制动电阻,是一种用于变频器制动系统的电阻器件,主要作用是将多于的能量通过电能转换成热能的形式散发出去,以达到制动的目的。
在发电状态下,制动电阻可以保证变频器正常运行,避免电机过热。
二、铝壳制动电阻温度正常的范围铝壳制动电阻在正常工作状态下,其温度应在一定范围内。
根据我国的标准规定,铝壳制动电阻的最高工作温度不应超过350 摄氏度。
如果超过这个温度,可能会导致制动电阻烧毁,影响设备的正常运行。
三、影响铝壳制动电阻温度的因素1.制动电阻的功率:如果制动电阻的功率小于实际需要的功率,可能导致制动电阻过热。
2.制动电阻的散热条件:如果制动电阻的散热条件不良,可能导致制动电阻温度过高。
3.变频器的工作状态:变频器在不同的工作状态下,对制动电阻的温度要求也不同。
四、如何保持铝壳制动电阻温度正常1.选择合适的制动电阻:应根据实际需要选择合适功率的制动电阻,以保证在正常工作状态下,制动电阻的温度不会过高。
2.改善制动电阻的散热条件:可以通过提高制动电阻的散热面积、改善散热通道等方式,增强制动电阻的散热能力,保证其温度在正常范围内。
3.控制变频器的工作状态:在使用变频器时,应根据实际需要调整变频器的工作状态,避免长时间处于高负荷运行状态,以降低制动电阻的温度。
五、总结铝壳制动电阻在变频器制动系统中起着关键作用,其温度的正常范围对于设备的正常运行至关重要。

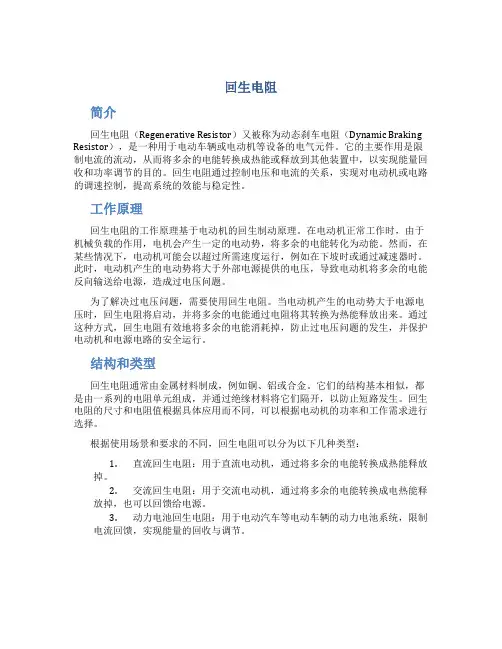

回生电阻简介回生电阻(Regenerative Resistor)又被称为动态刹车电阻(Dynamic Braking Resistor),是一种用于电动车辆或电动机等设备的电气元件。
它的主要作用是限制电流的流动,从而将多余的电能转换成热能或释放到其他装置中,以实现能量回收和功率调节的目的。
回生电阻通过控制电压和电流的关系,实现对电动机或电路的调速控制,提高系统的效能与稳定性。
工作原理回生电阻的工作原理基于电动机的回生制动原理。
在电动机正常工作时,由于机械负载的作用,电机会产生一定的电动势,将多余的电能转化为动能。
然而,在某些情况下,电动机可能会以超过所需速度运行,例如在下坡时或通过减速器时。
此时,电动机产生的电动势将大于外部电源提供的电压,导致电动机将多余的电能反向输送给电源,造成过电压问题。
为了解决过电压问题,需要使用回生电阻。
当电动机产生的电动势大于电源电压时,回生电阻将启动,并将多余的电能通过电阻将其转换为热能释放出来。
通过这种方式,回生电阻有效地将多余的电能消耗掉,防止过电压问题的发生,并保护电动机和电源电路的安全运行。
结构和类型回生电阻通常由金属材料制成,例如铜、铝或合金。
它们的结构基本相似,都是由一系列的电阻单元组成,并通过绝缘材料将它们隔开,以防止短路发生。
回生电阻的尺寸和电阻值根据具体应用而不同,可以根据电动机的功率和工作需求进行选择。
根据使用场景和要求的不同,回生电阻可以分为以下几种类型:1.直流回生电阻:用于直流电动机,通过将多余的电能转换成热能释放掉。
2.交流回生电阻:用于交流电动机,通过将多余的电能转换成电热能释放掉,也可以回馈给电源。
3.动力电池回生电阻:用于电动汽车等电动车辆的动力电池系统,限制电流回馈,实现能量的回收与调节。
应用回生电阻在电动机、电动车辆和电源系统等领域有着广泛的应用。
以下是一些典型的应用场景:1.电动车辆:电动车辆通常会采用回生制动系统来回收制动过程中产生的能量。
电梯的自动控制系统是一个复杂的系统,它包括硬件和软件两个主要部分。
在硬件方面,电梯控制系统主要由轿厢操纵盘、厅门信号、PLC (可编程逻辑控制器)、变频器、调速系统、与电动机同轴连接的旋转编码器及PG卡(位置和速度传感器)等组成。
PLC负责处理各种信号的逻辑关系,向变频器发出起停信号,同时变频器也将本身的工作状态输送给PLC,形成双向联络关系。
此外,系统还必须配置制动电阻,当电梯减速运行时,电动机处于再生发电状态,向变频器回馈电能,抑制直流电压升高。
在软件方面,电梯控制系统能够实现智能控制,根据电梯所处的楼层和外部的请求信号,自动判断并控制电梯的运行。
电梯电控板、驱动电机、编码器等组成电梯的控制系统,驱动电机负责电梯的上下运行,通过编码器检测电梯的位置,确保电梯到达指定楼层时停止运行。
电梯控制系统还配备了多种安全保护机制,如限速器、安全钳等,保障电梯的安全运行。
电梯的工作原理是利用电动机驱动钢丝绳转动,带动电梯的运行。
电梯内部有一个电机和多条钢丝绳,电机带动钢丝绳转动,使电梯上升或下降。
当到达指定楼层时,电梯会自动停止。
电梯控制系统的工作原理是通过截取电梯的控制面板,将电梯按键的输出控制线直接连在电梯逻辑控制器上,电梯逻辑控制器接受到信号开始运行。
电梯控制系统还采用了多种控制方式,如梯控系统控制方式一,控
制电梯外的电梯呼叫按钮;梯控系统控制方式二,控制电梯桥箱内的楼层按钮。
压敏电阻在马达制动中的作用
压敏电阻在马达制动中起着重要的作用。
马达制动是指通过某种方式减速或停止电动机的运动。
在这个过程中,压敏电阻可以发挥以下作用:
1. 过电压保护,在马达制动时,电动机可能会产生反电动势,导致电压升高。
压敏电阻可以作为过电压保护器件,当电压超过设定阈值时,压敏电阻会迅速变阻,将多余的电压转化为热量,保护电路和设备不受损坏。
2. 电流限制,在制动过程中,电动机可能会产生大电流,压敏电阻可以限制电流的过大流动,保护电路和设备。
3. 噪声抑制,在马达制动时,可能会产生电磁干扰和噪声。
压敏电阻可以通过消耗电磁能量来抑制这些干扰和噪声,提高电路的稳定性和可靠性。
4. 能量吸收,在制动时,电动机会释放能量,压敏电阻可以将这些能量转化为热量散发出去,以保护其他电子元件不受过载。
总之,压敏电阻在马达制动中扮演着重要的保护作用,能够保护电路和设备,限制电流,抑制噪声,并吸收多余的能量,提高系统的稳定性和可靠性。

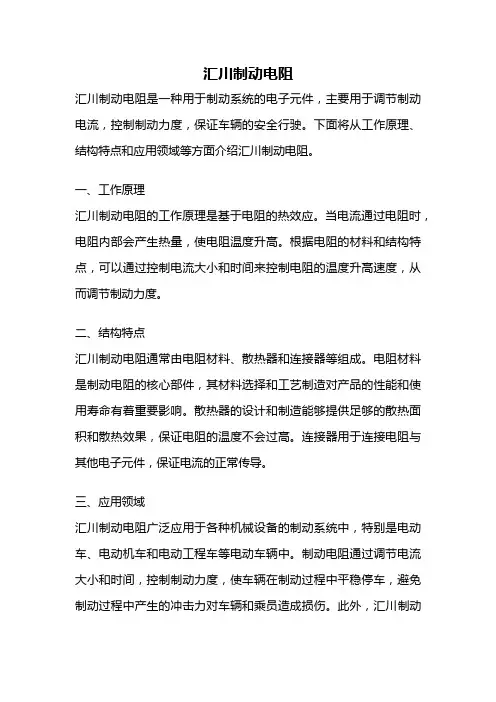

汇川制动电阻汇川制动电阻是一种用于制动系统的电子元件,主要用于调节制动电流,控制制动力度,保证车辆的安全行驶。
下面将从工作原理、结构特点和应用领域等方面介绍汇川制动电阻。
一、工作原理汇川制动电阻的工作原理是基于电阻的热效应。
当电流通过电阻时,电阻内部会产生热量,使电阻温度升高。
根据电阻的材料和结构特点,可以通过控制电流大小和时间来控制电阻的温度升高速度,从而调节制动力度。
二、结构特点汇川制动电阻通常由电阻材料、散热器和连接器等组成。
电阻材料是制动电阻的核心部件,其材料选择和工艺制造对产品的性能和使用寿命有着重要影响。
散热器的设计和制造能够提供足够的散热面积和散热效果,保证电阻的温度不会过高。
连接器用于连接电阻与其他电子元件,保证电流的正常传导。
三、应用领域汇川制动电阻广泛应用于各种机械设备的制动系统中,特别是电动车、电动机车和电动工程车等电动车辆中。
制动电阻通过调节电流大小和时间,控制制动力度,使车辆在制动过程中平稳停车,避免制动过程中产生的冲击力对车辆和乘员造成损伤。
此外,汇川制动电阻还可以应用于电阻箱、电炉、电加热设备等需要调节电流的场合。
四、产品优势汇川制动电阻具有以下优势:1. 高可靠性:采用优质材料和精细制造工艺,产品性能稳定可靠,使用寿命长。
2. 良好的散热性能:散热器设计合理,能够有效散热,保证电阻的温度不会过高。
3. 精确的电流控制:通过调节电流大小和时间,能够精确控制制动力度,保证车辆平稳停车。
4. 安全性高:汇川制动电阻采用防爆结构设计,确保在异常情况下不会产生危险。
5. 安装方便:产品尺寸小巧,重量轻,安装简便,适用于各种机械设备。
汇川制动电阻作为制动系统的重要组成部分,通过控制电流大小和时间,能够精确调节制动力度,保证车辆行驶的安全性。
其优质的材料和精细的制造工艺,使得产品具有高可靠性和良好的散热性能。
在电动车、电动机车和电动工程车等电动车辆中有着广泛的应用,同时也可以在其他需要调节电流的场合中使用。
制动电阻箱工作原理嘿,朋友们!今天咱来唠唠制动电阻箱的工作原理,这可有意思啦!你想想看,一辆飞速行驶的车子,要怎么才能快速又安全地停下来呢?这就像是一个奔跑的人,要突然站住,得有个好办法呀!制动电阻箱就像是车子的“刹车小助手”。
当车子需要减速或停车的时候,电机制动就开始发挥作用啦。
就好像是我们跑步累了,想要慢慢停下来一样。
这时候,电机会产生电能,这些电能要是没地方去可不行,那可就乱套啦!这时候制动电阻箱就闪亮登场啦。
它就像一个超级大口袋,把这些多余的电能统统装进去。
电阻箱里面有电阻呀,这些电阻就像一群小卫士,把电能消耗掉,转化成热能散发出去。
就好比是我们吃多了东西,要通过运动把多余的热量消耗掉一样。
你说这神奇不神奇?那这些电阻是怎么工作的呢?它们就像是一群勤劳的小蜜蜂,默默地工作着。
电能通过它们的时候,它们就努力地“阻拦”,让电能乖乖地变成热能。
而且呀,它们还很有耐力呢,不管来多少电能,都能稳稳地接住。
咱再打个比方,制动电阻箱就像是一个大漏斗,电能就像水流一样流进来,经过漏斗的“过滤”,变成了热能流出去。
这样车子就能安全又平稳地停下来啦。
要是没有制动电阻箱,那可不得了!车子可能就像脱缰的野马一样,想停都停不下来,那得多危险呀!所以说呀,制动电阻箱虽然看起来不起眼,但它的作用可大着呢!它就像是一个幕后英雄,默默地为我们的出行安全保驾护航。
我们在享受车子带来的便利的时候,可别忘了这个小小的制动电阻箱呀!它可是为我们的安全立下了汗马功劳呢!大家想想,要是没有它,我们的生活得多不方便呀!每次坐车都提心吊胆的,那可不行!所以呀,我们要好好珍惜这个小小的装置,让它一直为我们服务。
怎么样,制动电阻箱的工作原理是不是很有趣呀?现在大家都明白它是怎么工作的了吧!哈哈!。
变频器制动电阻介绍及阻值和功率计算方法
1 引言目前市场上变频器的制动方法大致有三种:能耗制动,直流制动,回馈(再生)制动。
目前关于制动电阻的计算方法有很多种,从工程的角度来讲要精确的计算制动电阻的阻值和功率在实际应用过程中不是很实际,主要是部分参数无法精确测量。
目前通常用的方法就是估算方法,由于每一个厂家的计算方法各有不同,因此计算的结果不大一致。
2 制动电阻的介绍制动电阻是用于将电动机的再生能量以热能方式消耗的载体,它包括电阻阻值和功率容量两个重要的参数。
通常在工程上选用较多的是波纹电阻和铝合金电阻两种:波纹电阻采用表面立式波纹有利于散热减低寄生电感量,并选用高阻燃无机涂层,有效保护电阻丝不被老化,延长使用寿命,台达原厂配置的就是这样的电阻;铝合金电阻易紧密安装、易附加散热器,外型美观,高散热性的铝合金外盒全包封结构,具有极强的耐振性,耐气候性和长期稳定性;体积小、功率大,安装方便稳固,外形美观,广泛应用于高度恶劣工业环境使用。
3 制动电阻的阻值和功率计算 3.1 刹车使用率ED% 制动使用率ED%,也就是台达说明书中的刹车使用率ED%。
刹车使用率ED%定义为减速时间T1 除以减速的周
期T2,制动刹车使用率主要是为了能让制动单元和刹车电阻有充分的时间来散
除因制动而产生的热量;当刹车电阻发热时,电阻值将会随温度的上升而变高,制动转矩亦随之减少。
刹车使用率ED%=制动时间/刹车周期=T1/T2*100%。
(其中:制动电压准位电机的额定电流为了保证变频器不受损坏,强制限定当流过制动电阻的电流为额定电流时的电阻数值为制动电阻的最小数值。
选择制动电阻的阻值时,不能小于该阻值。
根据以上所叙,制动电阻的阻值的选择范围为:。

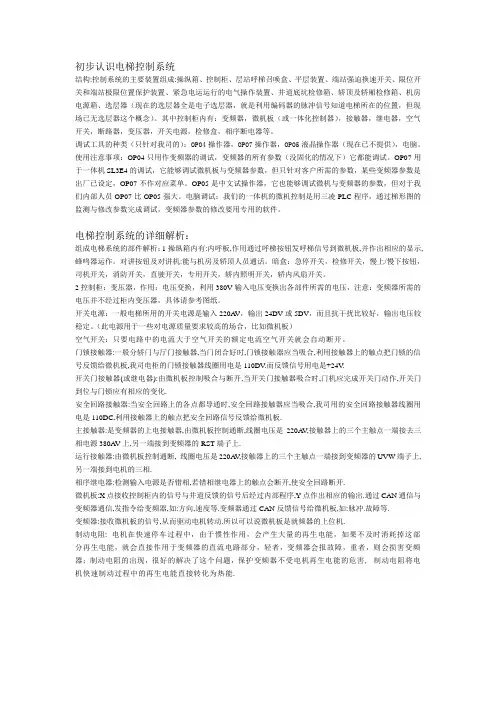

初步认识电梯控制系统结构:控制系统的主要装置组成:操纵箱、控制柜、层站呼梯召唤盒、平层装置、端站强迫换速开关、限位开关和端站极限位置保护装置、紧急电运运行的电气操作装置、井道底坑检修箱、轿顶及轿厢检修箱、机房电源箱、选层器(现在的选层器全是电子选层器,就是利用编码器的脉冲信号知道电梯所在的位置,但现场已无选层器这个概念)。
其中控制柜内有:变频器,微机板(或一体化控制器),接触器,继电器,空气开关,断路器,变压器,开关电源,检修盒,相序断电器等。
调试工具的种类(只针对我司的):OP04操作器,OP07操作器,OP05液晶操作器(现在已不提供),电脑。
使用注意事项:OP04只用作变频器的调试,变频器的所有参数(没固化的情况下)它都能调试。
OP07用于一体机SL3E4的调试,它能够调试微机板与变频器参数,但只针对客户所需的参数,某些变频器参数是出厂已设定,OP07不作对应菜单。
OP05是中文试操作器,它也能够调试微机与变频器的参数,但对于我们内部人员OP07比OP05强大。
电脑调试:我们的一体机的微机控制是用三凌PLC程序,通过梯形图的监测与修改参数完成调试,变频器参数的修改要用专用的软件。
电梯控制系统的详细解析:组成电梯系统的部件解析:1操纵箱内有:内呼板,作用通过呼梯按钮发呼梯信号到微机板,并作出相应的显示,蜂鸣器运作。
对讲按钮及对讲机:能与机房及轿顶人员通话。
暗盒:急停开关,检修开关,慢上/慢下按钮,司机开关,消防开关,直驶开关,专用开关,轿内照明开关,轿内风扇开关。
2控制柜:变压器,作用:电压变换,利用380V输入电压变换出各部件所需的电压,注意:变频器所需的电压并不经过柜内变压器,具体请参考图纸。
开关电源:一般电梯所用的开关电源是输入220A V,输出24DV或5DV,而且抗干扰比较好,输出电压较稳定。
(此电源用于一些对电源质量要求较高的场合,比如微机板)空气开关:只要电路中的电流大于空气开关的额定电流空气开关就会自动断开。
变频器制动电阻介绍及阻值和功率计算方法1 引言目前市场上变频器的制动方法大致有三种:能耗制动,直流制动,回馈(再生)制动。
目前关于制动电阻的计算方法有很多种,从工程的角度来讲要精确的计算制动电阻的阻值和功率在实际应用过程中不是很实际,主要是部分参数无法精确测量。
目前通常用的方法就是估算方法,由于每一个厂家的计算方法各有不同,因此计算的结果不大一致。
2 制动电阻的介绍制动电阻是用于将电动机的再生能量以热能方式消耗的载体,它包括电阻阻值和功率容量两个重要的参数。
通常在工程上选用较多的是波纹电阻和铝合金电阻两种:波纹电阻采用表面立式波纹有利于散热减低寄生电感量,并选用高阻燃无机涂层,有效保护电阻丝不被老化,延长使用寿命,台达原厂配置的就是这样的电阻;铝合金电阻易紧密安装、易附加散热器,外型美观,高散热性的铝合金外盒全包封结构,具有极强的耐振性,耐气候性和长期稳定性;体积小、功率大,安装方便稳固,外形美观,广泛应用于高度恶劣工业环境使用。
3 制动电阻的阻值和功率计算3.1刹车使用率ED%制动使用率ED%,也就是台达说明书中的刹车使用率ED%。
刹车使用率ED%定义为减速时间T1除以减速的周期T2,制动刹车使用率主要是为了能让制动单元和刹车电阻有充分的时间来散除因制动而产生的热量;当刹车电阻发热时,电阻值将会随温度的上升而变高,制动转矩亦随之减少。
刹车使用率ED%=制动时间/刹车周期=T1/T2*100%。
(图1)现在用一个例子来说明制动使用率的概念:10%的制动频率可以这样理解,如果制动电阻在10秒钟能够消耗掉100%的功率,那么制动电阻至少需要90秒才能把产生的热量散掉。
3.2制动单元动作电压准位当直流母线电压大于等于制动电压准位(甄别阈值)时,刹车单元动作进行能量消耗。
台达制动电压准位如表1所示。
3.3制动电阻设计(1)工程设计。
实践证明,当放电电流等于电动机额定电流的一半时,就可以得到与电动机的额定转矩相同的制动转矩了,因此制动电阻的粗略计算是:其中:制动电压准位电机的额定电流为了保证变频器不受损坏,强制限定当流过制动电阻的电流为额定电流时的电阻数值为制动电阻的最小数值。

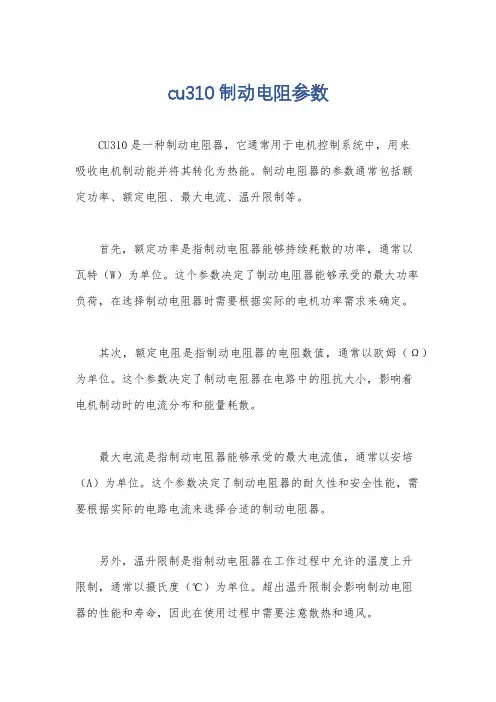

cu310制动电阻参数
CU310是一种制动电阻器,它通常用于电机控制系统中,用来
吸收电机制动能并将其转化为热能。
制动电阻器的参数通常包括额
定功率、额定电阻、最大电流、温升限制等。
首先,额定功率是指制动电阻器能够持续耗散的功率,通常以
瓦特(W)为单位。
这个参数决定了制动电阻器能够承受的最大功率
负荷,在选择制动电阻器时需要根据实际的电机功率需求来确定。
其次,额定电阻是指制动电阻器的电阻数值,通常以欧姆(Ω)为单位。
这个参数决定了制动电阻器在电路中的阻抗大小,影响着
电机制动时的电流分布和能量耗散。
最大电流是指制动电阻器能够承受的最大电流值,通常以安培(A)为单位。
这个参数决定了制动电阻器的耐久性和安全性能,需
要根据实际的电路电流来选择合适的制动电阻器。
另外,温升限制是指制动电阻器在工作过程中允许的温度上升
限制,通常以摄氏度(℃)为单位。
超出温升限制会影响制动电阻
器的性能和寿命,因此在使用过程中需要注意散热和通风。
除了以上列举的参数外,制动电阻器的尺寸、材料、安装方式等也是需要考虑的因素。
在选择和使用制动电阻器时,需要综合考虑这些参数,并根据实际应用需求进行合理的选择和安装。
希望以上信息能够帮助你更好地了解CU310制动电阻器的参数。
电阻制动的动作过程
电阻制动是一种电动机制动方式,通过将电动机的绕组接入电阻器,使电动机的旋转动能转化为热能散发出去,从而实现制动效果。
其动作过程如下:
1. 断开电源:当需要对电动机进行制动时,首先要切断电源,使电动机停止供电。
2. 闭合制动电路:将电动机的绕组接入电阻器,形成电阻制动电路。
3. 电流减小:电阻器的接入使得电动机的电路阻值增加,电动机的电流逐渐减小。
4. 转速减缓:电流的减小导致电动机的转矩减小,转速逐渐减缓。
5. 能量转化:电动机的旋转动能转化为热能,通过电阻器散发出去。
6. 制动效果:随着电动机转速的减缓,制动力逐渐增大,最终将电动机制动停止。
需要注意的是,电阻制动虽然可以实现较好的制动效果,但同时也会产生大量的热能,需要考虑散热和安全问题。
此外,在实际应用中,电阻制动还需要考虑电阻器的选型和电路的设计,以保证制动效果和安全性。
电梯制动器用途
电梯制动器是电梯安全性的重要组成部分,其作用是在电梯运行过程中,保证电梯能够安全、平稳地停下来,避免突然停止或者失控的情况发生。
电梯制动器的设计与制造是十分重要的,它直接关系到乘客的安全和电梯的可靠性。
电梯制动器的作用是防止电梯在运行过程中发生失控或突然停止的情况。
在电梯正常运行时,制动器始终处于松开状态,电梯通过电动机驱动使得电梯提升或下降。
然而,当电梯遇到突发情况,如电力故障或者控制系统故障时,电梯制动器会迅速启动,将电梯停下来,以保证乘客的安全。
电梯制动器还能够在电梯停靠楼层时起到稳定电梯的作用。
当电梯到达目标楼层时,制动器会迅速启动,将电梯停稳在楼层,避免电梯晃动或者停靠不准确的情况发生。
这不仅能够保护乘客的安全,还能够提升电梯的使用舒适度。
电梯制动器还能够在紧急情况下发挥重要作用。
当电梯遇到火灾、地震等紧急情况时,制动器会迅速启动,将电梯停在最近的楼层,为乘客提供安全逃生的通道。
制动器的快速反应能力和可靠性是保证乘客生命安全的关键。
电梯制动器在电梯运行过程中起到了至关重要的作用。
它不仅能够保证电梯的安全性和可靠性,还能够提升乘客的舒适度和安全感。
因此,在电梯设计和制造过程中,电梯制动器的性能和质量必须得到高度重视和严格把控,以确保电梯的正常运行和乘客的安全。
变频器制动电阻介绍及计算方法1引言目前市场上变频器的制动方法大致有三种:能耗制动,直流制动,回馈(再生)制动。
目前关于制动电阻的计算方法有很多种,从工程的角度来讲要精确的计算制动电阻的阻值和功率在实际应用过程中不是很实际,主要是部分参数无法精确测量。
目前通常用的方法就是估算方法,由于每一个厂家的计算方法各有不同,因此计算的结果不大一致。
2制动电阻的介绍制动电阻是用于将电动机的再生能量以热能方式消耗的载体,它包括电阻阻值和功率容1 引言目前市场上变频器的制动方法大致有三种:能耗制动,直流制动,回馈(再生)制动。
目前关于制动电阻的计算方法有很多种,从工程的角度来讲要精确的计算制动电阻的阻值和功率在实际应用过程中不是很实际,主要是部分参数无法精确测量。
目前通常用的方法就是估算方法,由于每一个厂家的计算方法各有不同,因此计算的结果不大一致。
2 制动电阻的介绍制动电阻是用于将电动机的再生能量以热能方式消耗的载体,它包括电阻阻值和功率容量两个重要的参数。
通常在工程上选用较多的是波纹电阻和铝合金电阻两种:波纹电阻采用表面立式波纹有利于散热减低寄生电感量,并选用高阻燃无机涂层,有效保护电阻丝不被老化,延长使用寿命,台达原厂配置的就是这样的电阻;铝合金电阻易紧密安装、易附加散热器,外型美观,高散热性的铝合金外盒全包封结构,具有极强的耐振性,耐气候性和长期稳定性;体积小、功率大,安装方便稳固,外形美观,广泛应用于高度恶劣工业环境使用。
3 制动电阻的阻值和功率计算3.1刹车使用率ED%制动使用率ED%,也就是台达说明书中的刹车使用率ED%。
刹车使用率ED%定义为减速时间T1除以减速的周期T2,制动刹车使用率主要是为了能让制动单元和刹车电阻有充分的时间来散除因制动而产生的热量;当刹车电阻发热时,电阻值将会随温度的上升而变高,制动转矩亦随之减少。
刹车使用率ED%=制动时间/刹车周期=T1/T2*100%。
(图1)图1刹车使用率ED%定义现在用一个例子来说明制动使用率的概念:10%的制动频率可以这样理解,如果制动电阻在10秒钟能够消耗掉100%的功率,那么制动电阻至少需要90秒才能把产生的热量散掉。
变频器的制动单元与制动电阻
每个变频器都有制动单元(小功率是制动电阻,大功率是大功率晶体管GTR及其驱动电路),小功率的是内置的,大功率的是外置的。
原理:
当工作机械要求快速制动,而在所要求的时间内,变频器再生能量在中间环节电容器在规定的电压范围内储存不了或者内接的制动电阻来不及消耗掉而使直流部分“过压”时,需要加外接制动组件,以加快消耗再生电能的速度。
制动电阻
电动机在工作频率下降过程中,将处于再生制动状态,拖动系统的动能要反馈到直流电路中,使直流电压UD不断上升,甚至可能达到危急的地步。
因此,必需将再生到直流电路的能量消耗掉,使UD保持在允许范围内。
制动电阻就是用来消耗这部分能量的。
制动单元
制动单元由大功率晶体管GTR及其驱动电路构成。
其功能是为放电电流IB流经供应通路。
制动电阻的选配
220V系列的
变频器功率(KW)制动电阻值(欧姆)制动电阻功率(W)0.75 200 120
1.5 100 300
2.2 70 300
3.7 40 300
5.5 30 500
380V系列
变频器功率(KW)制动电阻值(欧姆)制动电阻功率(W)0.75 750 120
1.5 400 300
2.2 250 300
3.7 150 500
5.5 100 500
7.5 75 780
11 50 1200
15 40 1560。
刹车电阻工作原理
刹车电阻是一种用于车辆制动系统的重要组件,它的工作原理是通过电阻的热量来将动能转化为热能,并减慢或停止车辆运动。
当车辆需要制动时,刹车踏板被踩下,车辆的制动系统会向刹车电阻提供电流。
刹车电阻中的电流通过电阻素材,如电阻线圈或电阻片,在电阻中产生电阻热。
这种电热效应会增加电阻器的温度,从而导致电能转化为热能。
刹车电阻通常由金属或合金制成,具有较高的电导率和导热性能。
当电流通过刹车电阻时,电阻器会散发出大量的热量。
这样一来,刹车电阻能够吸收车辆的动能,并将其转化为热能,使车辆逐渐减速或停止运动。
刹车电阻还有一个重要的功能,就是提供电子控制制动系统所需的额外负载。
制动能量的转化过程中产生的大量热量能够提供给其他系统,防止电子控制单元(ECU)过热。
这样一来,刹车电阻的存在能够确保整个制动系统的正常运行,保护车辆的电气和电子元件。
总而言之,刹车电阻通过热量的产生将车辆的动能转化为热能,并提供额外负载给电子控制制动系统,以实现车辆制动的目的。
