煤矿安全监控系统布置图及断电控制图绘制规范为进一步加强煤矿安全监控系统的图纸技术资料管理,规范煤矿安全监控系统布置图和断电控制图的绘制,明确填图内容,现将有关事项通知如下。
一、煤矿安全监控系统布置图1、主要内容该图为反映煤矿安全监控系统装备布置的综合性图纸。
煤矿安全监控系统布置图中应标明的主要内容有:传感器、断电控制器、分站、电源、中心站等设备的位置、接线、断电范围、报警值、断电值、复电值、传输电缆、供电电缆等。
2、注记图中应标注中心站主要配置及监控系统型号,填绘通风设施、风流方向,填绘回采掘工作面图例及系统所装配的所有传感器(包括模拟量、开关量、累计量)等内容;分站模拟输入量的报警值、断电值、复电值及断电范围宜以表格形式在图中适当位置标注;主干、分支信号传输电缆的规格应分别标注;图中应标注分站号、传感器编号,传感器编号标注形式为:分站号-通道号,如安装在5号分站1通道的传感器编号为“5-1”。
图签填写完整,图中的各种文字、数字注记的位置,视图面而定,应层次清楚,布局合理。
图纸应根据矿井采掘变化和设备设置变化情况,及时修改、更新保存。
二、断电控制图1、主要内容该图为反映煤矿安全监控系统断电控制设置情况的示意图。
煤矿安全监控系统断电控制图中应包括的主要内容有:甲烷传感器、馈电传感器和分站的位置,断电范围,被控开关的名称与编号,被控开关的断电接点和编号。
2、注记图中应标注监控中心站、断电控制器的安设位置,对断电控制电缆、信号传输电缆、分站供电电缆在图中进行区别标绘;图中应标出监控分站的编号、断电控制输出端口编号;对监控分站安设的传感器等输入量的报警、断电、复电参数及断电范围、是否采用异地断电等情况应以列表的形式标注;对断电开关所控制的所有机电设备,可参照供电系统图附加表格(图)进行标注;图中还应标明监控分站的电源来源(来自某一变电所的某个开关),主干电缆及分支电缆规格,被控开关的安设位置等。
宜对井下监控分站的安设位置按采区进行标注;井下安设有遥控分路器等具有智能分区断电设备的,也应在图中予以标注。

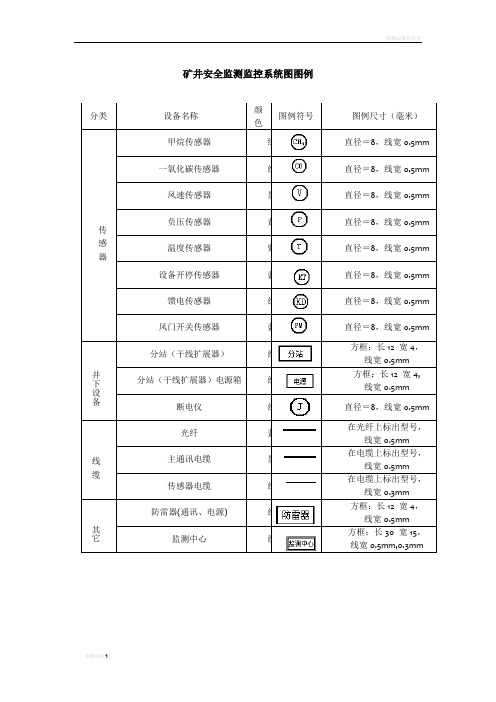

矿井安全监测监控系统图图例分类设备名称颜色图例符号图例尺寸(毫米)传感器甲烷传感器绿直径=8,线宽0.5mm 一氧化碳传感器红直径=8,线宽0.5mm 风速传感器黑直径=8,线宽0.5mm 负压传感器黄直径=8,线宽0.5mm 温度传感器紫直径=8,线宽0.5mm 设备开停传感器蓝直径=8,线宽0.5mm 馈电传感器红直径=8,线宽0.5mm 风门开关传感器蓝直径=8,线宽0.5mm井下设备分站(干线扩展器)红方框:长12 宽4,线宽0.5mm分站(干线扩展器)电源箱红方框:长12 宽4,线宽0.5mm 断电仪红直径=8,线宽0.5mm线缆光纤蓝在光纤上标出型号,线宽0.5mm主通讯电缆黑在电缆上标出型号,线宽0.5mm传感器电缆红在电缆上标出型号,线宽0.3mm其它防雷器(通讯、电源)红方框:长12 宽4,线宽0.5mm 监测中心红方框:长30 宽15,线宽0.5mm,0.3mmCHC0VPTKTKDFMJ F 矿井防尘系统图图例序号设备名称图例符号颜色图例尺寸(毫米)1静压水池蓝色底15mm 高8mm ××标注水池容量2干管棕色标注实长管径100mm以上(包括100mm)3支管蓝色标注实长管径100mm以下4三通阀门黑色3mm 可简化标注××标注实际个数5截门黑色5mm6净化水幕黑色长8mm 宽4mm7转载洒水黑色长4mm 宽3mm8过虑装置黑色长10mm 宽3mm9隔爆装置黄色长8mm 宽4mm1 0除尘风机篮色直径8mm。
