电压互感器二次电压异常电压互感器作为一种常见的电力设备，广泛应用于电力系统中，起着测量和保护的重要作用。
然而，在使用过程中，我们有时会遇到电压互感器二次电压异常的情况，即二次侧输出的电压与理论值存在偏差。
本文将围绕这个问题展开讨论，分析可能的原因，并提出相应的解决方案。
导致电压互感器二次电压异常的一个可能原因是互感器本身的质量问题。
在制造过程中，互感器的绕组、磁芯等部分可能存在制造缺陷或损坏，导致二次侧输出的电压不稳定或不准确。
此时，我们可以通过更换互感器或进行维修来解决这个问题。
同时，我们也应该加强对互感器的质量检测和监控，确保互感器的质量达到标准要求。
电压互感器二次电压异常的另一个可能原因是互感器的连接问题。
互感器的连接方式有多种，包括串联和并联等。
如果互感器的连接方式选择不当或连接不牢固，都有可能导致二次电压异常。
在这种情况下，我们应该仔细检查互感器的连接方式，并确保连接牢固可靠。
如果发现连接问题，及时进行调整或更换连接方式。
电压互感器二次电压异常还可能与负载变化有关。
在电力系统中，负载的变化会导致电流和电压的波动，进而影响互感器的工作。
如果负载变化较大或变化频繁，就有可能导致电压互感器二次电压异常。
在这种情况下，我们可以考虑增加电压互感器的容量，以适应负载变化。
同时，也可以调整负载的使用方式，减小负载对电压互感器的影响。
电压互感器二次电压异常还可能与环境因素有关。
例如，温度变化、湿度变化等都可能影响互感器的工作。
在极端的环境条件下，互感器的工作性能可能会受到严重影响，从而导致二次电压异常。
为了解决这个问题，我们可以考虑在互感器周围设置适当的温度和湿度控制设备，以保持环境条件的稳定。
此外，还可以选择适应环境变化的互感器材料和结构，提高互感器的适应能力。
电压互感器二次电压异常是一个常见的问题，可能由互感器质量问题、连接问题、负载变化以及环境因素等多种原因导致。
我们应该通过更换互感器、调整连接方式、增加容量、控制环境等方法来解决这个问题。
电压互感器二次电压异常分析与对策发表时间：2016-04-26T13:45:24.417Z 来源：《电力设备》2015年第12期供稿作者：何竞飞[导读] （广东电网有限责任公司江门供电局) 介绍电容式电压互感器的工作原理、结构及故障情况，结合CVT介损电容量测试数据、一次电压监测数据、角差比差试验数据，分析某变电站500KV电容式电压互感器电压异常的原因，并提出处理措施和建议。
（广东电网有限责任公司江门供电局)摘要：介绍电容式电压互感器的工作原理、结构及故障情况，结合CVT介损电容量测试数据、一次电压监测数据、角差比差试验数据，分析某变电站500KV电容式电压互感器电压异常的原因，并提出处理措施和建议。
关键词：CVT；高压电容器；二次电压；分压电容；电容式电压互感器1 引言受设计、制造、工艺水平和原材料等多种因素的限制，在电容式电压互感器内部，承受高电压的电容分压器介质，存在被击穿的可能，这不仅会影响一次电压测量的准确性，甚至可能引起互感器爆炸、起火等恶性事故，所以及时发现介质异常至关重要。
500KV电压互感器在河北省南部电网运行情况良好，但随着运行年限的增加，极少部分CTV内部电容单元出现了因绝缘介质老化或者设计不合理导致的介质击穿情况。
以下就一起某500KV变电站CTV电压异常情况进行分析。
2 原因分析2.1 CVT原理简介CVT具有两种功能，第一是电磁式的电压互感器，第二种是代替耦合电容器兼作高频载波用，广泛运用在500kV电力系统当中。
CVT是由两个部分组成的，分别是电磁装置和电容分压器。
电容分压的组成又是由压电容器C1和串联电容器C2，其中C1（主电容器），由C11、C12、C13。
三个电容相互组成；C2为分压电容，其抽头是由瓷套从底座引至电磁装置的油箱内，电磁装置由中间三个部分组成的，分别是变压器、补偿电抗器、阻尼器。
现在我来介绍下三个部分的作用，分压器的底座。
电容分压器低压端子与地之间的保护间隙S装设在油箱前侧的出线盒内，当载波通讯不被电容式电压互感器不兼作时候，牢固短接保护间隙S需用的导线。
电压互感器存在二次回路异常的原因及对策摘要：由于电压互感器存在二次回路异常现象，它常在继电保护装置不正确操作时出现，一些继电保护人员对此尚缺乏必要的认识。
本文从三个部分分析变电站的电压互感器出现二次回路电压异常的主要原因及对继电保护装置的影响，利用继电保护技术的规程及加强反事故措施的要求以此减少电压互感器存在的二次回路异常现象。
进而加强继电保护人员对电压互感器存在二次回路异常现象的认识。
关键词：二次回路；继电保护；电压互感器；1.导致tv二次回路出现异常的原因tv二次回路之所以出现异常，主要是因为一些原因，导致tv的二次测量无法将一次电压的相位及幅值与系统所运行的状态进行正确的反应。
对以往相关事故进行深入的分析得知，导致tv二次回路出现异常的主要有下面三个方面：1.1.相同的tv二次回路进行多点接地。
假如tv二次端子箱在接地之后，主控制室也进行了接地处理，两个接地点之间没有用电缆进行连接，或是多个tv中性点通过端子箱进行接地，然后通过电缆芯，进入到主控制室中进行连接。
对于上述中两种接地的方式，当出口处或者中性点接地系统的变电站接地出现短路故障的时候，因为变电站中的接地网中流进很多的短路电流，而在接地网中的各点电位各不相同，将会导致tv的每个二次接地点间产生电位差。
因为tv中性点的电位各不相同，导致附加电压的产生，从而造成电压二次回路的中性点出现偏移，在此时，电压二次系统的中性点，即n600的电位是：此时电压二次系统中性点n600的电位为：en600=e1y1+e2y2+…+eiyiy1+y2+…+yi（1）式中 e1，e2…，ei为各个tv中性点的电位；y1，y2，…，yi 是各个tv中性点进入主控制室，成为接地小母线的导纳。
因此，此时tv中性点附加的偏移电压是：△ui=en600-ei（2）因为存在这个附加的偏移电压，所以当tv二次回路使用零相接地的方式，时会导致ua0，uc0，3u0以及ub0出现异常，最终将会使继电保护的装置接收到的电压无法将一次电压中的相位、幅值正确的反映出来，从而导致继电保护的装置出现错误动作。
电压互感器二次电压异常情况的分析处理摘要：无论是传统的变电站还是现在的智能变电站，电压量始终是最重要的遥测量之一，它能够为各类继电保护和自动装置提供各种控制和信号，起着十分重要的作用。
电压互感器（简称压变）电压异常是变电站中较为常见并且不容忽视的问题，在发生电压异常时，应尽快做出异常判断并进行处理。
每一个运行人员，都应掌握电压异常的特征，以准确判断并快速处理运行中可能出现的各种异常。
本文介绍了几个典型电压互感器电压异常的情况处理方案，最后总结了电压互感器电压异常的处理措施。
关键词：电压异常；电压互感器；二次回路1 常见的压变电压异常常见类型与异常原因电压互感器（Potentialtransformer）是用来变换电力系统线路上电压的设备。
其可以将电力系统装置中的高压电转换为低压电，以减少高压电流对设备造成的损害。
一旦电压互感器的运行出现异常，电力系统中的终端设备就会受到高压电流的影响，出现短路、电流紊乱等现象，会造成继电保护装置的运行异常。
同时，电压互感器还可以将一次回路与二次回路分开，给测量仪表和继电保护装置供电。
电压互感器的容量较小，一般只有几伏安、几十伏安。
常见的异常类型有：（1）二次短路。
这种异常会导致熔断器设备无法正常工作，导致元件的运行出现跳闸情况，各项回路的线芯，会出现接触不到位的现象。
（2）二次回路多点接地。
此异常主要是由于电压互感器的安装问题造成的，技术人员如果没有按照相关技术规定，降低电压值的参数，就容易造成这种问题。
（3）插件烧毁异常。
这主要是由于电压互感器的负荷太重，或者回路短路造成。
2 压变电压异常的分析方法2.1 通过电压表查找电压异常当发生了不是通常发生的几种电压异常情况，变电站值班员应当合理判断电压异常原因是压变二次回路电压异常。
现场运维人员首先用万用表电压档测量电压互感器二次熔丝处或者二次侧空气开关下桩头的电压，判定电压互感器二次侧电压情况是否存在问题，接着在公用测控屏柜后柜门上的电压空气开关处进行测量，判断接入至后台机的电压情况是否符合要求。

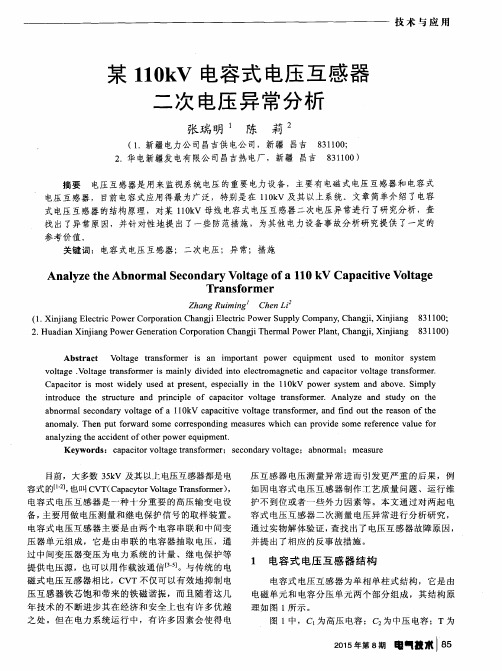

浅析110kV线路电压互感器二次电压异常的分析与处理摘要：近几年，城市电网系统110kV以上的电压互感器广泛应用电容式电压互感器。
110kV输电线路是城市电网中的低压线路，也是最基础的配电线路。
电压互感器是110kV输电线路的主要组成，电压互感器的运行状况对城市低压配电系统的正常运行影响很大。
本文就对某110kV线路的电压互感器二次电压异常的故障、产生原因和处理措施进行分析与阐述。
关键词：110kV；电压互感器；二次电压异常；分析随着社会进步与经济的发展，人们对电能的需求量越来越大，日常生活离不开电能，社会生产需要电能，因此，电力对社会经济的发展影响很大。
城市配电系统是电能的来源，发电厂把电能转化成电流通过输电线路导线进行传输，最后到达城市的配电站，进行电能转化。
但是，很多110kV线路的电压互感器都存在电压异常现象，导致110kV配电系统无法正常运行。
1、电容式电压互感器工作原理本文研究对象110kV线路的电压互感器指的是电容式电压互感器，电容式电压互感器和传统电压互感器的工作原理差不多。
任何形式的电压互感器的主要作用是变换输电线路中的电压，电压互感器都由变压器、一次线圈、二次线圈、绝缘体等组成。
电容式电压互感器的变压器是电容分压器，一次线圈、二次线圈和绝缘体由电磁单元代替，其电容分压器中有高压电容和中压电容两部分，电容式电压互感器的工作原理就是把其内部的构建进行相互连接，并把电容式电压互感器和导线连接，把其二次电压和电容分压器上的一次电压正比转化成相近数值。
【1】电容分压器把原有的一次电压转变成中间电压，中间电压通过电磁单元时，又别转化为二次电压。
在电压转化的时候，线路中的补偿电抗器还会阻止电容分压器进行电压补偿，避免数值大的电流回路会对等效二次电压造成影响，增加一次电压与二次电压的差值。
电容式电压互感器的二次电压转化是比较复杂的过程，在转化中受到的影响因素很多，因此，经常发生二次电压异常现象。
电压互感器二次电压异常电压互感器是电力系统中常用的一种电气设备，主要用于将高压电网中的电压信号转换成低压信号，以便于测量和保护。
然而，在使用电压互感器的过程中，有时会出现二次电压异常的情况，这会影响到电力系统的正常运行。
本文将从以下几个方面来分析电压互感器二次电压异常的原因和解决方法。
一、原因分析1.电压互感器内部故障：电压互感器内部的绕组或绝缘材料出现故障，导致二次电压异常。
2.电压互感器连接线路故障：电压互感器连接线路出现接触不良、短路等故障，也会导致二次电压异常。
3.电压互感器负载过大：当电压互感器的负载过大时，会导致二次电压下降，从而出现异常。
4.电压互感器接线方式不正确：电压互感器的接线方式不正确，也会导致二次电压异常。
二、解决方法1.检查电压互感器内部：如果电压互感器内部出现故障，需要对其进行检查和维修。
可以采用绝缘测试仪等设备对电压互感器进行测试，找出故障点并进行修复。
2.检查电压互感器连接线路：如果电压互感器连接线路出现故障，需要对其进行检查和维修。
可以采用万用表等设备对连接线路进行测试，找出故障点并进行修复。
3.减小电压互感器负载：如果电压互感器的负载过大，需要采取措施减小负载，如增加电压互感器的数量或调整电压互感器的位置等。
4.调整电压互感器接线方式：如果电压互感器的接线方式不正确，需要进行调整。
可以参考电压互感器的接线图，对接线方式进行调整。
综上所述，电压互感器二次电压异常的原因有很多，需要根据具体情况进行分析和解决。
在使用电压互感器的过程中，需要注意对其进行定期检查和维护，以确保其正常运行。
同时，也需要加强对电压互感器的管理和维护，提高其使用效率和安全性。
110kV变电站电压互感器二次电压异常相关问题的探讨分析
【摘要】本文就110KV变电站的电压互感器二次电压异常的原因进行研究分析，为实际工作提供参考，本文所阐述的均是笔者自身在工作当中所总结的一些经验，希望和同行一同探讨研究。
【关键词】110kV系统；电压互感器；变电站
社会的不断进步，让我们对电能的需求越来越大，随着用电量的需求增加，电力的供应也就成了一个很大的问题。
电力系统一方面要保持电力需求的供给，另一方面要求安全可靠，因此，稳定性是非常重要的指标。
110KV配电系统在我国属于中低压配电系统，其良好的运行关乎我国的中低压配电系统的稳定和可靠性。
变电站在运行的时候，110KV的系统经常会有电压回路异常的情况，在实际工作中导致这些异常产生的因素比较复杂和多样，主要是高压保险熔断、接地等等，在对这些故障进行排除的时候，需要尽快的对这些故障进行定性，能够找到根源性的问题，才能够让其良好的解决。
1.电压互感器
电压互感器在电路系统中，主要是为了让线路电压进行变换，有铁心变压器组成，还有一次和二次线圈、绝缘物等。
一次绕组增加一个电压U1，铁心就会有相应的磁通Φ，那么在二次绕组中就会出现一个二次电压U2，通过对一次和二次绕组的匝数进行调整，就可以起到调整电压比的作用，这样就是电压互感器的工作原理。
2.电压互感器二次电压异
变电站在工作当中，使用110KV的二次电压异常会受到多方面因素的影响，像是单相接地、高压保险熔断、二次系统接地等等，需要对其进行熟悉，才能够进行辨别。
2.1系统单相接地故障
2.1.1单相接地故障的特征
（1）中央信号：警铃响，“某千伏某段母线接地”光字牌亮，中性点经消弧线圈接地系统，还有“消弧线圈动作”光字牌亮；（2）绝缘监察电压表指示：故障相电压降低（不完全接地）或为零（完全接地），另两相电压升高，大于相电压（不完全接地）或等于线电压（完全接地），稳定性接地时电压表指针无摆动，若电压表不停地摆动，则为间歇性接地；（3）中性点经消弧线圈接地系统，装有中性点位移电压表时，可看到有一定指示（不完全接地）或指示为相电压值（完全接地时）消弧线圈的接地报警灯亮；（4）弧光接地会有非常高的电压出现，电压互感器的保险或者是整个电压互感器都会有烧坏的危险。
2.1.2发生单相接地故障的原因
发生单相接地故障的原因有很多，例如：（1）导线断线落地或搭在横担上；（2）导线在绝缘子中绑扎或固定不牢，脱落到横担或地上；（3）导线因风力过大，与建筑物距离过近；（4）配电变压器高压绕组单相绝缘击穿或接地；（5）线路上的分支熔断器绝缘击穿等等。
总之，导致单相接地主要是因为负载失衡所致，根据实际的故障情况来看，单相接地故障多是因为导线断线、树木短接等。
2.1.3单相接地故障的处理办法
配电线在出现单相接地的情况后，电力部门技术人员就应该要即刻将供电切断，由专业的维修人员到现场进行勘察，根据故障类型来进行分析，对其进行解决。
总体来说，找到故障的根源才能够将问题解决好。
若是故障暂时不能够解决，应该进行试供电，确定是否是因为单相接地所引起的，若是供电无法进行，应该要继续的寻找问题，将问题处理好。
具体操作：配电线出现单相接地，变电所值班人员能够精准的将单相接地、铁磁谐振、电压互感器熔断等情况进行区分，向上级进行报告。
根据调度员的命令来对接地故障进行排查，若是将线路的断路器拉开，接地现象相应的消失，就能够说明故障类型为线路故障。
进行检查配电站设备的时候，操作人员应该要做好防护措施，戴防电手套，穿绝缘鞋。
接地点是在站外的话，需要根据命令来进行试拉寻找。
对于接地故障的产生，需要进行详细的记录，当值人员必须将故障发生的时间、接地相别、电压指示、消除时间等等都进行详细的记录。
2.2电压互感器高压熔丝熔断
当电压互感器高压熔丝熔断时，受负载影响，熔断相电压降低，但不为零，通常情况下可以达到20～40V，此时其他两相电压应保持为正常相电压或稍低。
同时由于断相出现在互感器高压侧，互感器低压侧会出现零序电压，其大小通常高于接地信号限值，起动接地装置，发出接地信号。
2.2.1故障现象
首先，熔断相相电压降低或接近于零，完好相相电压不变或稍有降低，并且当断路相切换至好相的时候，线电压下降，电压互感器有功、无功功率表指示降低，电能表走慢；其次，主变压器“电压回路断线”。
电容器“电压回路断线”、“母线接地”及“掉牌未复归”告警；第三，高压熔丝发出吱吱声等。
2.2.2处理方法
（1）向调度汇报。
可用电压切换开关切换相电压或线电压，以判别哪相故障；（2）停用该母线上可能误动保护（距离、低频）的跳闸压板；（3）拉开电压
互感器隔离开关，做好安全措施后，更换相同规格的高压熔丝。
试运不成功，连续发生熔断时，可能为互感器内部故障。
应汇报调度，并查明原因；（4）检查是否为电压互感器内部故障时，可在停用后手摸高压熔丝外壳绝缘子部分以查明是否为内部过热，也可用摇表摇测绝缘电阻加以判断。
确认为互感器内部故障时，应汇报工区及调度。
2.2.3电压互感器低压熔丝熔断
在低压熔丝熔断的时候，二次侧的反应和高压熔丝比较相似，因为熔丝熔断出现在低压的部位，受到影响的将只有一个绕组，也没用零序电压产生。
该类情况，可以对电压回路熔断器的两侧电压进行测量来进行故障的寻找。
3.结束语
实际的工作当中我们发现110kv变电站设备会受到多种因素的影响而出现故障，故障的发生率还是比较高的，对于这些故障类型进行排查和分析，有助于及时的处理好，恢复供电，让变电站能够安全的运行。
【参考文献】
[1]胡海云，朱玲.TV二次回路电压降对电能计量的影响及改进[J].湖北电力，2011（S1）.
[2]卜黎玲.浅谈电压互感器二次回路接线试验方法[J].装备制造，2012（08）.
[3]胡伟.电容式电压互感器二次失压故障分析[J].电力电容器与无功补偿，2011（02）.。
