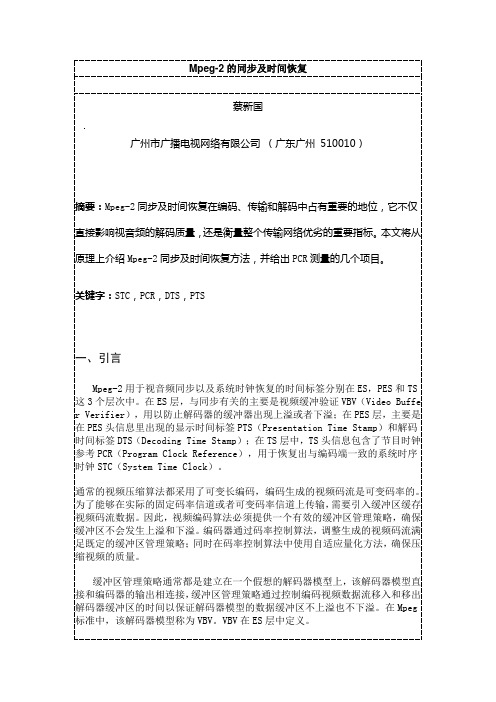

Mpeg-2 的同步及时间恢复 蔡新国 广州市广播电视网络有限公司 （广东广州 510010）摘要： 摘要：Mpeg-2 同步及时间恢复在编码、传输和解码中占有重要的地位，它不仅 直接影响视音频的解码质量，还是衡量整个传输网络优劣的重要指标。

本文将从 原理上介绍 Mpeg-2 同步及时间恢复方法，并给出 PCR 测量的几个项目。

关键字： 关键字：STC，PCR，DTS，PTS一、引言Mpeg-2 用于视音频同步以及系统时钟恢复的时间标签分别在 ES，PES 和 TS 这 3 个层次中。

在 ES 层，与同步有关的主要是视频缓冲验证 VBV（Video Buffe r Verifier），用以防止解码器的缓冲器出现上溢或者下溢；在 PES 层，主要是 在 PES 头信息里出现的显示时间标签 PTS（Presentation Time Stamp）和解码 时间标签 DTS（Decoding Time Stamp）；在 TS 层中，TS 头信息包含了节目时钟 参考 PCR（Program Clock Reference），用于恢复出与编码端一致的系统时序 时钟 STC（System Time Clock）。

通常的视频压缩算法都采用了可变长编码，编码生成的视频码流是可变码率的。

为了能够在实际的固定码率信道或者可变码率信道上传输， 需要引入缓冲区缓存 视频码流数据。

因此，视频编码算法必须提供一个有效的缓冲区管理策略，确保 缓冲区不会发生上溢和下溢。

编码器通过码率控制算法，调整生成的视频码流满 足既定的缓冲区管理策略；同时在码率控制算法中使用自适应量化方法，确保压 缩视频的质量。

缓冲区管理策略通常都是建立在一个假想的解码器模型上，该解码器模型直 接和编码器的输出相连接， 缓冲区管理策略通过控制编码视频数据流移入和移出 解码器缓冲区的时间以保证解码器模型的数据缓冲区不上溢也不下溢。

在 Mpeg 标准中，该解码器模型称为 VBV。

视频知识基础：什么是TS、PS流？在MPEG-2系统中，信息复合/分离的过程称为系统复接/分接，由视频，音频的ES流和辅助数据复接生成的用于实际传输的标准信息流称为MPEG-2传送流（TS：TransportStream）。

据传输媒体的质量不同，MPEG-2中定义了两种复合信息流：传送流（TS）和节目流（PS：ProgramStream）TS流与PS流的区别在于TS流的包结构是固定长度的，而PS流的包结构是可变长度的。

PS包与TS包在结构上的这种差异，导致了它们对传输误码具有不同的抵抗能力，因而应用的环境也有所不同。

TS码流由于采用了固定长度的包结构，当传输误码破坏了某一TS 包的同步信息时，接收机可在固定的位置检测它后面包中的同步信息，从而恢复同步，避免了信息丢失。

而PS包由于长度是变化的，一旦某一PS包的同步信息丢失，接收机无法确定下一包的同步位置，就会造成失步，导致严重的信息丢失。

因此，在信道环境较为恶劣，传输误码较高时，一般采用TS码流；而在信道环境较好，传输误码较低时，一般采用PS 码流如DVD等等。

由于TS码流具有较强的抵抗传输误码的能力，因此目前在传输媒体中进行传输的MPEG-2码流基本上都采用了TS码流。

TS/PES是MPEG定义的标准格式，无论是MPEG1还是MPEG2都给出了包含比特流句法在内的定义，我们所说的TS/PS都是在这里定义的。

因此谈到TS/PS时仍然离不了MPEG，虽然A VS及IP的数据也可以封装在TS中，因为MPEG中给TS/PES的定义中允许封装其他数据。

虽然也许可以不经改变的将不同编码格式的码流经由TS/PS传送，但这事实上这是对MPEG的利用或扩充。

通常情况下，封装不同类型数据的时候我们需要在TS/PES添加标准的(如果有的话)或自定义的描述，并且在有些情况下原则上必须使用MPEG已经定义的特殊描述，TS/PES并非总是透明的。

简单说就是ps流(主要用在DVD上)如是中间丢了一断码流，后面的都没法播了；而TS流(DVB-T，DMB-TH等)如果断了码流，后面的随时可以再开始解码怎么看都行。

4时间标签定义及同步机制编码器中有单一的共同系统时钟（其频率惟27 MHz），此时钟用来产生指示音频和视频的正确显示和解码时序的时间标签，同时可用来指示在抽样间隙中系统时钟本身的瞬时值。

指示音频和视频显示时间的时间标签称为显示时间标签（PTS），指示音频和视频的解码时间标签称为解码时间标签（DTS），指示系统时钟本身的瞬时值的时间标签称为节目参考时钟标签（PCR/SCR）。

解码器通过VBV Delay来确定解码起始，用解码时间标签（DTS）和显示时间标签（PTS）来确定解码和显示次序,用PCR/SCR来获得系统时钟的同步。

解码器中的系统时钟和同步就是依*这些时间标签来进行恢复和修正。

PCR/SCR，PTS，DTS具体编码方式如下：PCR/SCR的插入必须在PCR/SCR字段的最后离开复用器的那一时刻，同时把27 MHz系统时钟的采样瞬时值作为PCR/SCR字段插入到相应的PCR/SCR域。

PCR/SCR为42 bits的计数值，其中33 bits 为PCR Base/SCR Base，是以27 MHz时钟经300分频后的时钟为单位的计数值；9 bits的PCR Ext/SCR Ext，则是以27 MHz时钟为单位的计数值。

t(i)表示第i 个包含PCR/SCR字段的最后一位的字节最后离开复用器的时间。

PCR具体编码方式如下（SCR的编码方式和PCR雷同）：PCR Base( i )=\[系统时钟频率× t(i) DIV300\]%2 33PCR Ext( i )=\[系统时钟频率× t(i) \]%300PCR( i )=PCR Base( i )×300+PCR Ext( i )PTS域为33 bits，编码成为3个独立的字段，表示此分组中第一个访问单元在系统目标解码器中的预定显示时间，其具体的编码方式如下：PTS( k )=\[系统时间频率× tp(k) DIV300\]%2 33式中： tp（k） ——显示单垣p(k) 的显示时间；p(k) ——相应于此分组数据的第一个访问单元的显示单元。

DVD节目中的MPEG2格式，是MPEG2-PS，全称是Pr ogr am Stream，TS的全称则是Tr ansport Str eam。

MPEG2-PS 主要应用于存储的具有固定时长的节目，如DVD电影，而MPEG-TS则主要应用于实时传送的节目，比如实时广播的电视节目。

这两种格式的主要区别是什么呢？你将DVD上的VOB文件的前面一截剪掉（或者干脆就是数据损坏），那么就会导致整个文件无法解码，而电视节目是你任何时候打开电视机都能解码（收看）的，所以，MPEG2-TS格式的特点就是要求从视频流的任一片段开始都是可以独立解码的。

随着从HDTV录制的高清节目在网上的流传，烧友们现在对TS这个名词大概已经不陌生了，但随之而来就是如何播放、如何添加字幕等等的一系列问题，本文将重点介绍一下这方面的应用操作。

先来简要介绍一下什么是MPEG2-TS吧。

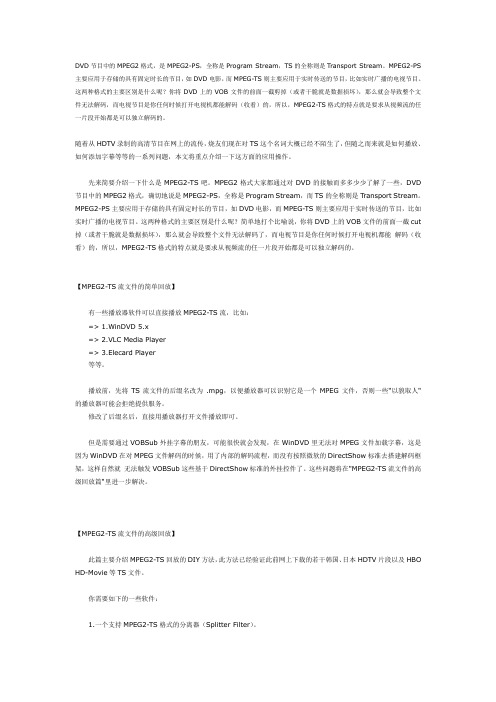

MPEG2格式大家都通过对DVD的接触而多多少少了解了一些，DVD 节目中的MPEG2格式，确切地说是MPEG2-PS，全称是Program Stream，而TS的全称则是T ransport Stream。

MPEG2-PS主要应用于存储的具有固定时长的节目，如DVD电影，而MPEG-TS则主要应用于实时传送的节目，比如实时广播的电视节目。

这两种格式的主要区别是什么呢？简单地打个比喻说，你将DVD上的VOB文件的前面一截cut 掉（或者干脆就是数据损坏），那么就会导致整个文件无法解码了，而电视节目是你任何时候打开电视机都能解码（收看）的，所以，MPEG2-TS格式的特点就是要求从视频流的任一片段开始都是可以独立解码的。

【MPEG2-TS流文件的简单回放】有一些播放器软件可以直接播放MPEG2-TS流，比如：=> 1.WinDVD 5.x=> 2.VLC Media Player=> 3.Elecard Player等等。

播放前，先将TS流文件的后缀名改为 .mpg，以便播放器可以识别它是一个MPEG文件，否则一些"以貌取人"的播放器可能会拒绝提供服务。
