【CN209718707U】一种便于检修拆装的卧式智能液压压榨机【专利】

专利名称：一种液压式榨油机专利类型：实用新型专利
发明人：颜润平
申请号：CN201320621985.0申请日：20131010
公开号：CN203510747U
公开日：
20140402
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种液压式榨油机，包括基座、承载器、过滤器、液压缸、液压推杆、挤压头、泵站和主控制器，基座包括H型底板、侧板和顶梁，顶梁的中部设有安装孔；液压缸固定安装在顶梁的安装孔内；主控制器包括调温旋钮、调速旋钮、方向控制扳手、箱体、电源指示灯和温度显示器，调温旋钮、调速旋钮和方向控制扳手按照从下至上的顺序依次安装在箱体的前侧面上，电源指示灯和温度显示器安装在箱体的上端；承载器固定安装在H型底板上；过滤器放置在承载器的中部。

本实用新型具有结构设计合理、操控方便和压榨效率高等优点，能实现恒温压榨且高效节能，提高了出油率，且安全可靠，降低了工人的劳动强度。

申请人：颜润平
地址：412400 湖南省茶陵县城关镇交通街三组
国籍：CN
更多信息请下载全文后查看。

(10)授权公告号 (45)授权公告日 2014.12.24C N 204036893U (21)申请号 201420512034.4(22)申请日 2014.09.05B30B 9/02(2006.01)B30B 15/16(2006.01)(73)专利权人赵波地址415125 湖南省常德市经济技术开发区石门桥镇二港桥村(72)发明人赵波(54)实用新型名称一种自动卧式液压榨油机(57)摘要本实用新型公开了一种自动卧式液压榨油机。

该压榨油机包括机架、在机架上设有的液压装置和在液压装置一侧上设有的压榨板，及在压榨板上设有的压榨机构。

液压装置包括在机架上设有的机壳、在机壳内设有的油缸、在机壳上设有与油缸连接的油箱，在油缸上设有的活塞杆和在油缸上设有的进油口。

压榨板设置于活塞杆的端部上。

压榨机构包括在机架上设有的支撑柱、在支撑柱上设有多根的横向拉杆、在横向拉杆之间设有多个并排的榨圈和在榨圈一侧的横向拉杆上设有的顶板；所述的榨圈上设置有料饼。

压榨板设置于顶板一侧的横向拉杆之间，压榨板与顶板相互配合压榨料饼。

油缸内的压力是30MPa 以上，压榨板和顶板之间压折合料饼压力是11MPa 。

本实用新型具有出油率高、压榨速度快、自动压榨和退榨，及成本低和便于维护的效果。

(51)Int.Cl.权利要求书1页 说明书3页 附图2页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书3页 附图2页(10)授权公告号CN 204036893 U1.一种自动卧式液压榨油机，其特征在于，包括机架、在机架上设有的液压装置和在液压装置一侧上设有的压榨板，及在压榨板上设有的压榨机构；所述的液压装置包括在机架上设有的机壳、在机壳内设有的油缸、在机壳上设有与油缸连接的油箱，在油缸上设有的活塞杆和在油缸上设有的进油口；所述的压榨板设置于活塞杆的端部上；所述的压榨机构包括在机架上设有的支撑柱、在支撑柱上设有多根的横向拉杆、在横向拉杆之间设有多个并排的榨圈和在榨圈一侧的横向拉杆上设有的顶板；所述的榨圈上设置有料饼；所述压榨板设置于顶板一侧的横向拉杆之间；所述油缸内的压力是30MPa以上，所述的压榨板和顶板之间压折合料饼压力是11MPa。

专利名称：一种液压压榨机
专利类型：实用新型专利
发明人：梁茂杰,宋仕学
申请号：CN201520483551.8申请日：20150707
公开号：CN204977526U
公开日：
20160120
专利内容由知识产权出版社提供
摘要：一种液压压榨机，该压榨机的下机板与立柱下端连接、上机板与立柱上端连接，压榨液压缸固定在上机板的上面，压榨推板与压榨液压缸连接，压榨室固定在下机板上，料斗固定在入料室下方，入料室固定在上机板和下机板上，入料口设在料斗和入料室连接处的接口上，入料液压缸固定在入料室上，入料推板与入料液压缸连接，出渣液压缸固定在入料室上，出渣推板与出渣液压缸连接，出渣门固定在压榨室下部一侧，出渣门和压榨室之间的缝隙构成出液间隙，压榨液收集槽固定在下机板上。

本实用新型采用液压作为动力，动力消耗大幅减少，运动部件少，部件损坏少，挤压次数少，设备寿命长，运行费用低，维修维护费用少。

申请人：广西益隆盛科技有限公司
地址：530007 广西壮族自治区南宁市高新区高新大道西段9号技术中心三楼
国籍：CN
代理机构：广西南宁公平专利事务所有限责任公司
代理人：黄永校
更多信息请下载全文后查看。

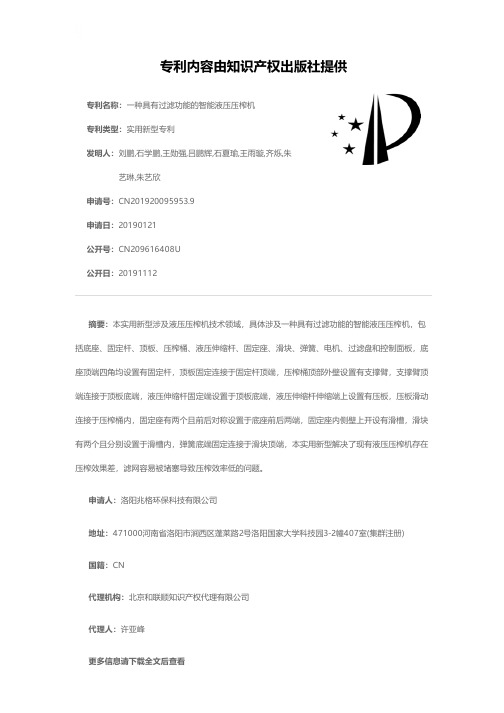

专利名称：一种具有过滤功能的智能液压压榨机
专利类型：实用新型专利
发明人：刘鹏,石学鹏,王勋强,吕鹏辉,石夏瑜,王雨璇,齐烁,朱艺琳,朱艺欣
申请号：CN201920095953.9
申请日：20190121
公开号：CN209616408U
公开日：
20191112
专利内容由知识产权出版社提供
摘要：本实用新型涉及液压压榨机技术领域，具体涉及一种具有过滤功能的智能液压压榨机，包括底座、固定杆、顶板、压榨桶、液压伸缩杆、固定座、滑块、弹簧、电机、过滤盘和控制面板，底座顶端四角均设置有固定杆，顶板固定连接于固定杆顶端，压榨桶顶部外壁设置有支撑臂，支撑臂顶端连接于顶板底端，液压伸缩杆固定端设置于顶板底端，液压伸缩杆伸缩端上设置有压板，压板滑动连接于压榨桶内，固定座有两个且前后对称设置于底座前后两端，固定座内侧壁上开设有滑槽，滑块有两个且分别设置于滑槽内，弹簧底端固定连接于滑块顶端，本实用新型解决了现有液压压榨机存在压榨效果差，滤网容易被堵塞导致压榨效率低的问题。

申请人：洛阳兆格环保科技有限公司
地址：471000河南省洛阳市涧西区蓬莱路2号洛阳国家大学科技园3-2幢407室(集群注册)
国籍：CN
代理机构：北京和联顺知识产权代理有限公司
代理人：许亚峰
更多信息请下载全文后查看。

专利名称：一种易清洗的卧式螺杆挤压榨汁机专利类型：实用新型专利
发明人：王旭宁,赵国锋,王云斌
申请号：CN201920848042.9
申请日：20190605
公开号：CN210540710U
公开日：
20200519
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种易清洗的卧式螺杆挤压榨汁机，属于食品加工机技术领域，包括内置电机的机座和集汁腔，集汁腔上设有进料通道和出汁口，集汁腔内设有螺杆及挤压筒，螺杆由电机驱动，集汁腔的前端设有端盖，集汁腔的底部在出汁口处设有出汁过滤部，出汁过滤部上设有用于连通集汁腔内部和出汁口的出汁空隙，出汁口的前侧设有用于连通集汁腔内部和出汁口的出汁通孔，出汁通孔的高度不高于出汁过滤部设置。

利用出汁过滤部对物料被挤压得到的汁液进行有效的过滤，便于在取消原有挤压筒上设置的过滤孔的情况下保证汁液的过滤效果，使挤压筒便于清洗。

物料在挤压筒前端与螺杆前端被挤压出的汁液能顺利经过出汁口排出，有利于合理提高出汁速度。

申请人：九阳股份有限公司
地址：250117 山东省济南市槐荫区美里路999号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种液压榨油机专利类型：实用新型专利
发明人：魏文着
申请号：CN201620799837.1申请日：20160727
公开号：CN205989523U
公开日：
20170301
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种液压榨油机，其结构包括：油箱、底盘、高压逆流阀、油缸、油盘、油嘴、立柱、料筒、压力表、配电箱、上顶、铭牌、搬把、螺母、转臂，所述油箱与底盘固定连接，所述高压逆流阀与油箱固定连接，所述油箱与油缸固定连接，所述油缸与油盘固定连接，所述油盘上固定装设有油嘴，所述油盘与料筒固定连接，所述料筒与上顶固定连接，所述上顶通过立柱与底盘固定连接，所述立柱上固定装设有配电箱，所述配电箱上固定装设有压力表，所述上顶上固定装设有铭牌、搬把，所述上顶与螺母固定连接，所述螺母与转臂固定连接，所述压力表由金属环、透明罩、橡胶圈、度盘、定轴、指针组成，本实用新型压力表密封性良好，不易渗水。

申请人：魏文着
地址：362000 福建省泉州市南安市眉山乡大眉村下厝2号
国籍：CN
更多信息请下载全文后查看。

专利名称：可自动下料的卧式油压机专利类型：实用新型专利
发明人：柯锦清
申请号：CN201520336374.0
申请日：20150523
公开号：CN204620787U
公开日：
20150909
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可自动下料的卧式油压机，包括卧式机架和油压装置，其卧式机架包括机架本体，机架本体上设置有坡形滑道和安装室，坡形滑道包括金属板料输入段、挤压成型段和制品输出段，挤压成型段倾斜设置且为平直段；油压装置包括主油缸、上平台、中平台、立柱架、下平台、上模、下模和压边顶出装置，压边顶出装置包括顶出油缸、油缸固定板、套杆、活动平台和压边支撑模，油压装置其下平台和压边顶出装置均安装固定在机架本体其安装室内，所述油压装置垂直安装固定在机架本体其坡形滑道的挤压成型段上。

本实用新型其金属制品挤压成型后可自动下料，具有成型制品取料、下料效率高的优点。

申请人：柯锦清
地址：362200 福建省泉州市晋江市新塘上郭新村25号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种压榨机
专利类型：发明专利
发明人：郑友林
申请号：CN201810945708.2申请日：20180820
公开号：CN108973192A
公开日：
20181211
专利内容由知识产权出版社提供
摘要：本发明公开了一种压榨机，包括机架，所述机架上分为加料位、压榨位以及出料位，在所述机架上设置有能够在加料位、压榨位以及出料位进行移动的料桶，所述料桶与驱动机构连接，在所述压榨位对应的上方设置有压榨机构，所述料桶在加料位时进行加料，所述料桶在压榨位时，通过压榨机构对料桶内的物料进行压榨，所述料桶在出料位时进行出料。

本发明通过机架上三个工位的设置，能够简单快捷地实现对物料的加料、压榨及脱水，整体结构运行稳定、可靠，而且能方便的组成多条相互独立的压榨生产线，保证物料的连续化生产。

申请人：成都海科机械设备制造有限公司
地址：611130 四川省成都市温江区海峡两岸科技园西区永科路107号
国籍：CN
代理机构：成都九鼎天元知识产权代理有限公司
代理人：刘凯
更多信息请下载全文后查看。
