汽车仪表盘系统

汽车仪表工作原理
汽车仪表作为车辆的重要组成部分，主要用于显示和监控车辆运行状态以及提醒驾驶员注意。

其工作原理主要涉及信号的采集、转换和显示三个方面。

首先，仪表通过各种传感器来采集车辆相关数据，例如车速、转速、水温、油量等。

这些传感器将感知到的信息转化成电信号，然后通过导线传输到仪表板上的控制模块。

其次，仪表的控制模块会对接收到的电信号进行处理和转换。

其内部包含着微处理器和一系列电子元件，能够根据接收到的信号进行计算、转换和存储。

比如，当传感器感知到车速信号时，控制模块会将其转换为恰当的单位并计算车辆的当前速度。

最后，仪表通过显示屏幕或指针、灯光等方式将处理后的信息显示给驾驶员。

显示屏幕会显示出各种图形、文字或指示灯来直观地反映车辆的状态。

例如，驾驶员可以通过仪表盘上的速度计了解车辆的实际速度；当油量低时，燃油指示灯会亮起来提醒驾驶员需要加油。

总之，汽车仪表的工作原理可以简单概括为信号的采集、转换和显示。

通过各种传感器感知到的信息经过控制模块的处理和转换后，最终以可视化形式展示给驾驶员，帮助其了解并掌握车辆的运行状态。

汽车仪表的发展历程汽车仪表从最初的简单机械式仪表发展到如今的全液晶仪表，经历了漫长的演变过程。

一、机械式仪表机械式仪表是汽车仪表的最初形态，主要依靠指针和刻度盘来显示车辆信息。

常见参数包括车速、转速、油量、水温等。

机械式仪表结构简单、成本低廉，但显示精度不高、功能单一。

二、电气式仪表电气式仪表是在机械式仪表的基础上发展起来的，利用传感器采集车辆信息，并通过电路进行处理和显示。

电气式仪表的显示精度更高、功能更加丰富，但仍然存在指针和刻度盘的限制。

三、模拟电子式仪表模拟电子式仪表采用电子技术模拟指针和刻度盘的显示方式，兼顾了机械式仪表的直观性和电气式仪表的精度。

模拟电子式仪表在一定程度上提升了显示效果和功能，但仍然存在技术瓶颈。

四、全液晶仪表全液晶仪表采用液晶屏幕显示车辆信息，可以模拟传统仪表的显示方式，也可以提供更加丰富的功能和个性化的显示效果。

全液晶仪表是目前最先进的汽车仪表形式，代表了仪表发展的未来方向。

五、未来趋势随着汽车智能化技术的不断发展，汽车仪表也将朝着更加智能化、互联化的方向发展。

未来，汽车仪表将与车载信息娱乐系统、导航系统等深度融合，提供更加丰富的信息和交互体验。

六、主要发展阶段下面是汽车仪表发展的主要阶段：1．19世纪末至20世纪初：机械式仪表出现，主要显示车速、转速等基本信息。

2．20世纪中后期：电气式仪表发展，显示精度和功能有所提升。

3．20世纪末至21世纪初：模拟电子式仪表出现，显示效果更加直观。

4．21世纪至今：全液晶仪表逐渐普及，功能更加丰富、个性化。

七、主要特点以下是不同阶段汽车仪表的主要特点：1．机械式仪表：结构简单、成本低廉、显示精度不高、功能单一。

2．电气式仪表：显示精度高、功能丰富、存在指针和刻度盘的限制。

3．模拟电子式仪表：显示效果直观、功能丰富、技术瓶颈限制发展。

4．全液晶仪表：显示效果出色、功能丰富、可扩展性强、代表未来发展方向。

八、发展趋势以下是汽车仪表未来的发展趋势：1．智能化：与车载系统融合，提供更丰富的功能和信息。

汽车的仪表盘基本知识汽车仪表盘是车辆驾驶员与车辆之间的重要信息交互界面，提供了驾驶相关的信息和控制功能。

以下是汽车仪表盘的一些基本知识：1.仪表盘布局：汽车仪表盘通常由多个仪表组成，如速度表、转速表、燃油表、水温表等。

布局可以因车型和制造商而异，但通常以驾驶员正前方为中心。

2.速度表（Speedometer）：测量车辆的当前速度，以公里/小时或英里/小时为单位显示。

3.转速表（Tachometer）：显示发动机转速，通常以转/分钟为单位。

转速表有助于驾驶员掌握发动机的运行状况和换挡时机。

4.燃油表（Fuel Gauge）：用于显示车辆燃油的剩余量或燃油容量的百分比。

它可以帮助驾驶员合理规划加油时间。

5.水温表（Temperature Gauge）：监测发动机冷却液的温度，帮助驾驶员了解发动机的工作温度，以及是否存在过热的情况。

6.里程表（Odometer）：记录车辆行驶的总里程数。

有些车辆还提供了行驶的里程、瞬时油耗等附加数据。

7.警示灯/指示灯（Warning/Indicator Lights）：仪表盘上还装有多个警示灯或指示灯，用于提示驾驶员车辆的各种状态和故障情况，如发动机故障、刹车系统故障、安全气囊状态等。

8.多功能显示屏（Multifunction Display）：现代汽车的仪表盘中经常配备了多功能显示屏，用于显示更多的车辆信息和操作功能，如导航系统、音频控制、车辆设置等。

除了上述基本要素，一些高端汽车还可能包括其他的仪表和功能，如线束盘、HUD（抬头显示）、自适应巡航控制等，增加驾驶员的舒适性和便利性。

在驾驶过程中，理解和熟悉仪表盘上的各种指示和信息，对驾驶安全和行车掌握至关重要。

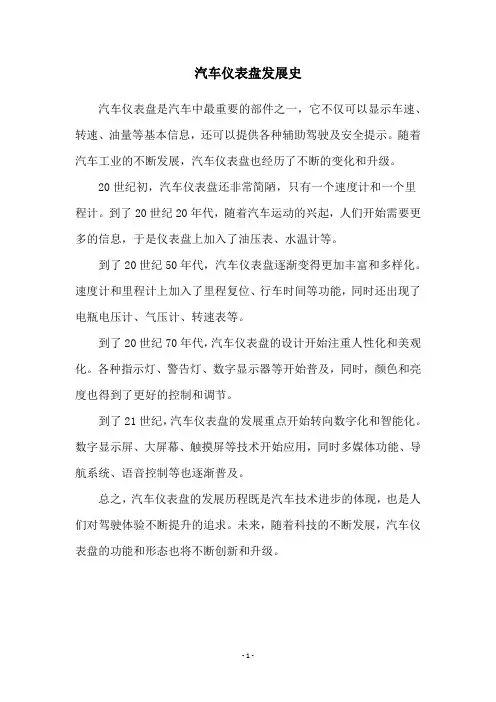

汽车仪表盘发展史
汽车仪表盘是汽车中最重要的部件之一，它不仅可以显示车速、转速、油量等基本信息，还可以提供各种辅助驾驶及安全提示。

随着汽车工业的不断发展，汽车仪表盘也经历了不断的变化和升级。

20世纪初，汽车仪表盘还非常简陋，只有一个速度计和一个里程计。

到了20世纪20年代，随着汽车运动的兴起，人们开始需要更多的信息，于是仪表盘上加入了油压表、水温计等。

到了20世纪50年代，汽车仪表盘逐渐变得更加丰富和多样化。

速度计和里程计上加入了里程复位、行车时间等功能，同时还出现了电瓶电压计、气压计、转速表等。

到了20世纪70年代，汽车仪表盘的设计开始注重人性化和美观化。

各种指示灯、警告灯、数字显示器等开始普及，同时，颜色和亮度也得到了更好的控制和调节。

到了21世纪，汽车仪表盘的发展重点开始转向数字化和智能化。

数字显示屏、大屏幕、触摸屏等技术开始应用，同时多媒体功能、导航系统、语音控制等也逐渐普及。

总之，汽车仪表盘的发展历程既是汽车技术进步的体现，也是人们对驾驶体验不断提升的追求。

未来，随着科技的不断发展，汽车仪表盘的功能和形态也将不断创新和升级。

- 1 -。

汽车仪表系统发展历史
可以得知汽车仪表系统的发展历史大致如下：
20世纪初期，汽车仪表还是机械指针式的，主要包括车速表、油压表等基础功能。

随着电气技术的发展，汽车仪表系统开始逐渐向数字化和电子化方向发展。

1960年代到1970年代，汽车开始采用数字式显示器来替代机械指针，这是汽车仪表从机械式向电子式转变的重要里程碑。

1980年代到1990年代，汽车仪表系统开始采用液晶显示屏，使得驾驶员可以通过触摸屏幕来调节空调、音响等功能。

2000年代以后，汽车仪表系统开始向数字化和网络化方向不断拓展，例如将车上娱乐系统、导航系统等集成到中控屏幕上，实现一体化操作。

未来，随着技术的不断进步，汽车仪表系统可能会进一步向虚拟化、智能化方向发展，例如采用全息显示技术，在空气中呈现液晶屏幕效果。

汽车仪表原理
汽车仪表是指安装在汽车驾驶室内的各种仪表，用于显示汽车的行驶状态和各个系统的工作情况。

汽车仪表通常由速度表、转速表、油表、水温表、电量表等组成。

速度表是用来显示汽车行驶速度的仪表。

它通过感应车轮旋转的次数，将转速转换成车辆的速度，并显示在仪表盘上。

转速表则是显示发动机转速的仪表，它通过感应发动机每分钟转动的次数，将转速转换成角度，并显示在仪表盘上。

油表是用来显示车辆油量的仪表。

它通过感应油箱内的油位高低，将油量转换成电信号，并显示在仪表盘上。

水温表是用来显示发动机冷却液温度的仪表，它通过感应冷却液的温度，将温度转换成电信号，并显示在仪表盘上。

电量表则是显示车辆电瓶电量的仪表，它通过感应电瓶电压，将电压转换成电信号，并显示在仪表盘上。

除了以上主要的仪表外，汽车仪表还可能包括指示灯和警示器。

指示灯用来显示车辆不同系统的工作状态，如引擎故障、机油压力低等。

警示器则是用来提醒驾驶员注意车辆的问题或危险情况，如制动系统故障、安全气囊未关闭等。

汽车仪表的原理是基于感应和信号转换技术。

仪表通过感应车辆不同部件的工作情况，如车速、转速、油位、温度等，将其转换成电信号，并通过电路传输到仪表盘上，最后将信号转换成驾驶员可直观读取的显示信息。

总的来说，汽车仪表通过感应和信号转换技术，将车辆的行驶状态和各个系统的工作情况转换成电信号，并显示在仪表盘上，以便驾驶员实时了解车辆状况，保障行驶安全。

汽车仪表工作原理
汽车仪表是指车辆上的各种仪表，包括速度表、转速表、油量表、水温表等，它们的工作原理主要通过以下几个部分实现：
1. 传感器：汽车仪表需要对车辆各个方面的信息进行检测和采集，例如车速、转速、油量、水温等。

传感器负责将这些信息转换成电信号，并传输给仪表板。

2. 仪表盘：仪表盘是仪表的集中显示和控制部分，它通常由液晶显示屏、指针、灯光等组成。

传感器采集到的信息会经过处理后，通过仪表盘上的显示器和指针，以数字或图形的方式展示给驾驶员。

3. 电气系统：汽车仪表需要电力来驱动，为此车辆的电气系统提供了供电。

电源一般来自于车辆的起动电池和发电机。

起动电池主要负责在车辆熄火时为仪表板供电，而发动机启动之后则由发电机提供稳定的电力。

4. 控制单元：控制单元是汽车仪表的主要处理部分，负责接收传感器采集到的信号，并进行处理和分析。

控制单元能够实现对仪表的功能设定、故障诊断和数据存储等功能。

通过控制单元，驾驶员可以通过仪表上的按钮或开关进行仪表的功能设定和操作。

总之，汽车仪表的工作原理是通过传感器检测和采集车辆各种信息，然后将其转换成电信号，并通过仪表盘进行展示和控制。

同时，仪表需要车辆的电气系统提供电力，并通过控制单元进
行信号处理和控制操作。

这样，驾驶员就能方便地了解车辆的运行状态和驾驶信息。

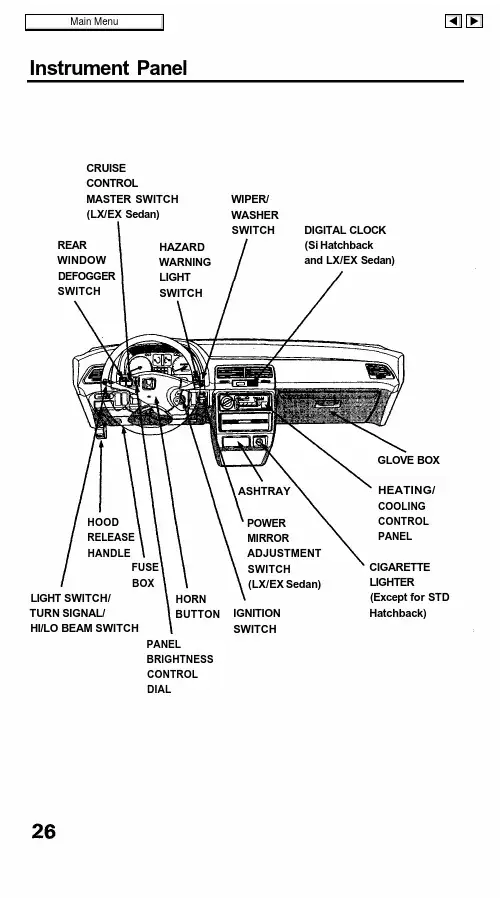

Instrument PanelCRUISECONTROLMASTER SWITCH (LX/EX Sedan)WIPER/WASHERSWITCH REAR WINDOW DEFOGGER SWITCH DIGITAL CLOCK(Si Hatchbackand LX/EX Sedan)HAZARD WARNING LIGHTSWITCHPOWER MIRROR ADJUSTMENTSWITCH (LX/EX Sedan)IGNITION SWITCHGLOVE BOXHEATING/COOLINGCONTROLPANELCIGARETTELIGHTER(Except for STD Hatchback)ASHTRAY PANELBRIGHTNESSCONTROLDIALHORN BUTTON LIGHT SWITCH/TURN SIGNAL/HI/LO BEAM SWITCH FUSE BOX HOOD RELEASE HANDLESi Hatchback and LX/EX SedanTACHOMETERODOMETERSPEEDOMETER COOLANTTEMPERATURE GAUGE TRIP METER TRIP METERRESET BUTTONSTD/DX Hatchback and DX SedanSHIFT LEVER POSITION INDICATOR (Automatic Trans. only)SPEEDOMETERODOMETERCOOLANT TEMPERATURE GAUGE FUEL GAUGESHIFT LEVERPOSITIONINDICATOR(Automatic Trans.only)FUEL GAUGETRIP METER TRIP METERRESET BUTTONGaugesSpeedometerThe speed is indicated in miles per hour (outside scale) and kilometers per hour (inside).OdometerThe numbers on the odometer indicate miles.The odometer registers total distance traveled, and serves as your guide for determining when periodic maintenance is due. Federal law makes it illegal to alter the odometer of any motor vehicle with the intent to change the number of miles indicated.Trip MeterThe numbers on the trip meter indicate miles.The trip meter can be returned to zero by pushing in the reset button. Use it for checking fuel consumption or distance traveled per trip.Tachometer (Si Hatchback and LX/EX Sedan)The tachometer indicates engine speed in revolutions per minute. The beginning of the RED ZONE indicates the maximum allowable engine R.P.M. Do not run the engine with the tachometer indicator needle in the RED ZONE.Fuel GaugeFUEL TANK CAPACITY: 45 (11.9 US gal, 9.9 Imp gal)As a convenience, the gauge continues to show the same fuel level as when the ignition was last on. After refueling, the gauge will slowly change to the new fuel level when the ignition is switched on. When the needle first indicates E (empty), you have a usable reserve left in the tank of about:4 (1.1 US gal, 0.9 Imp gal)Coolant Temperature GaugeCAUTION:The needle should stay within the white range. If the needle reaches the red line at "H" (Hot), pull safely off the road, stop the engine and check the coolant level in the reserve tank on the passenger side of the radiator under the hood.Do not remove the radiator cap when the engine is hot. The coolant is under pressure and may blow out and scald you.Warning and Indicator Lights Si Hatchback and LX/EX SedanSTD/DX Hatchback and DX SedanShift Lever Position Indicator (Automatic Transmission only)An indicator between the fuel and coolant temperature gauges shows which gear you have selected.Turn Signal/Hazard Warning Indicator Lights When the turn signal lever is pushed for left or right turns, the appropriate green indicator arrow on the instrument panel will blink along with the signal. Turning on the hazard warning switch will make all four turn signals and both arrows blink (see page 36 and 37).Headlight High Beam Indicator LightThis blue indicator light will go on whenever the high beams are switched on (see page 36).(cont'd)Warning and Indicator Lights (cont'd)DX Sedan STD/DX HatchbackOil Pressure Warning LightThe oil pressure warning light will come on, and remain on, if there is insufficient oil pressure or when the ignition switch is turned on with the engine not running. If the light should stay on while driving, get the car off the road as soon as you can, turn the engine off and check the engine oil level (see page 75 ).Even if the oil level is correct, the engine should be checked by a Honda dealer before the car is driven again.NOTE:The oil pressure warning light will only light as a result of low oil pressure. It is not directly an oil level indicator.CAUTION:Running the engine while the oil pressure warning light is on constantly may cause immediate and severe engine damage.Charging System Warning LightThe charging system warning lightcomes on when there is a problemwith the electrical charging systemor when the ignition switch isturned on with the engine notrunning. If the light comes on whiledriving, stop the car and check tosee if the alternator belt is loose orbroken.To check the belt tension, stop the engine and push with about 98N (22 Ib) of force on the middle of the belt as shown. The belt should deflect about:9.0- 11.0 mm (0.35- 0.43 in)If the engine has been running, some engine components may be hot enough to burn you.NOTE:If necessary, have the charging system checked by an authorized Honda dealer.LX/EX Sedan Si HatchbackCheck Engine Warning LightThis light comes on for a couple of seconds each time the ignition is turned on. It will also come on, and remain on, if there is a malfunction in the emission control system. If the light comes on while driving, avoid driving at high speed, and have the system checked by a Honda dealer as soon as possible.Parking Brake/Brake Failure Warning LightCheck the brake warning light every time you start the car.With the parking brake set, the warning light should go on when the ignition switch is turned to II or III. With the parking brake released,the light should go on when the ignition switch is turned to III. If the light goes on at any other time, it means the brake fluid level in the master cylinder reservoir is too low; add fluid and have your dealer check for leaks and brake pad wear immediately. (See page 84)(Hatchback) /Seat Belt Reminder LightThe seat belt reminder light comes on for about six seconds when the ignition switch is turned on (see pages 13 and 17).Hatch/Trunk-open Indicator LightThis light will go on when you turn on the ignition switch if the hatch/trunk is not fully closed.Cruise Control Indicator Light (LX/ EX Sedan)When the cruise control system is on, this indicator light is on (see page 39).Door Warning Light (Sedan)If a door is open when the ignition is switched on, this light will go on and stay on until the door is closed.BRAKE D O O R CRUISECONTROL。
