Tekla常用节点汇总

Tekla最全节点示例200号节点，契型梁接契型梁（梁梁节点）14号节点，节点板（梁梁对接节点）144号节点，端板（梁柱节点）上部：1002号节点，端板细部下部：1003号节点，加劲肋1014号节点，加劲肋底板146号节点，单剪板，（用于抗风柱节点）2号节点，冷弯卷边套管，（用于檩托板）抗风支撑（1）节点，用于水平支撑节点契型柱S44节点，用于门式钢架中的T型柱2号节点，冷弯卷边套管，（用于檩托板，角隅撑）105号节点，连接支撑，（用于系杆节点）常用系统节点图例1 粱柱节点a梁接柱腹板常用186 188 其他133 128例：186 133B梁接柱翼缘常用186 188 其他181 190 144 141 例：186 1442 粱梁节点常用146 184 其他13 44 梁梁对接US77 41例：184 77特殊的全深度 1853 支撑节点常用11 57 60 其他110 51 19 10例：11 57 604 屋面檩拖+隅撑节点5 墙皮檩拖常用 1 常用86 支座节点7 底板节点常用71 其他55 95 301031常用1047其他1014 1053 1016 1066 1052其他8 端板常用10029 缀板常用104610 组件契形梁S45 S98 契形柱S44 S99带节点板钢管S47 双截面角钢S50箱形梁S13 相交截面S32 S3311 建模工具阵列2912开孔节点常用打孔32梁开孔1033 柱开孔103213加劲板100314 梁柱节点用144 梁梁对接用200 支撑节点53 105 S47可以用来做系杆节点1046 11可以做柱间支撑节点15 水平加劲肋1017 柱加劲肋103016 端板节点144多重加劲肋1064Tekla常用节点分类汇总类别代号名称类别代号名称柱底节点71 美国底板节点/带角钢支撑加劲肋1003 加劲肋1014 加劲肋底板1017 水平加劲肋1016 腹板带加劲肋底板1030 翼板处加劲肋1042 底板1034 加劲肋1047 美国底板1041 加劲肋1048 美国支座细部1058 穿透膜板1052 圆形底板1059 内膜板1066 箱形柱底板1060 腹板加劲板1068 楔形柱底板1064 多重加劲。

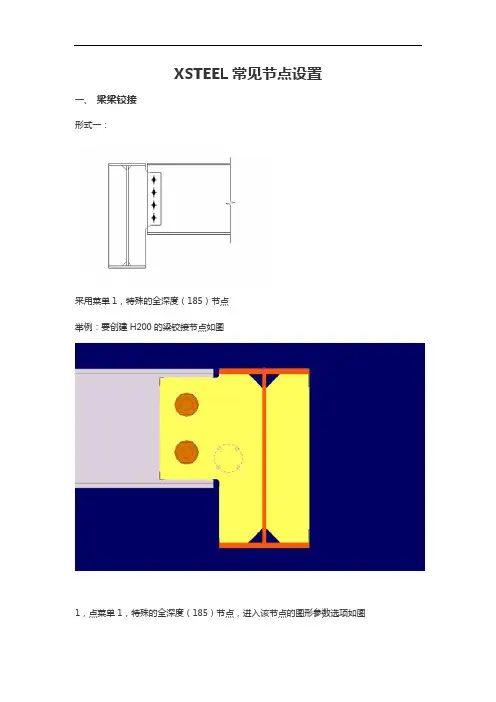

XSTEEL常见节点设置一、二、梁梁铰接形式一：采用菜单1，特殊的全深度（185）节点举例：要创建H200的梁铰接节点如图1，点菜单1，特殊的全深度（185）节点，进入该节点的图形参数选项如图在“图形”选项中一般只需填写如图所示的两个参数，左下角参数控制加劲板距梁翼缘边的间隙，此处参数一般填0，右上角参数控制次梁与主梁的间隙，此处参数一般填10。

2，点“板”选项，进入该节点板选项设置，如图在“板”选项中，一般只要填写图示3个参数，参数1控制板厚度，参数2控制连接板在梁腹板的两侧方向，参数3控制连接板的切角形式及大小。

3，点“加劲肋”选项，进入该节点的加劲板设置，如图在“加劲肋”选项中，一般只要填写图示3个参数，参数1控制加劲板厚度，参数2控制加劲板的形式，参数3控制加劲板的切角形式。

4，点“螺栓”选项，进入该节点的螺栓设置，如图在“螺栓”选项中，图示部分参数分别控制螺栓的大小，规格，类型，螺栓的边距，间距，排数，列数。

形式二采用菜单1，有加劲肋的梁（129）节点举例：要创建H300的梁铰接节点如图1、点菜单1，有加劲肋的梁（129）节点，进入该节点的图形参数选项如图1.2.1在“图形”选项中一般只需填写如图所示的三个参数，左下角参数控制加劲板距梁翼缘边的间隙，此处参数一般填0，右上角参数控制次梁与主梁的间隙，此处参数一般填10，次梁下翼缘处参数控制下翼缘的切割深度（此处参数控制不准确，需对每个节点实际切割长度较合，故一般不在这里控制参数，改到“槽口” 选项设置）2、点“板”选项，进入该节点板选项设置，如图在“板”选项中一般只需填写如图所示的三个参数，分别控制连接板厚度，连接板在梁的两侧方向，连接板的切角形式。

3、点“加劲肋”选项，进入该节点板加劲肋设置，如图在“加劲肋”选项中，一般只要填写图示3个参数，参数1控制加劲板厚度，参数2控制加劲板的形式，参数3控制加劲板的切角形式。

4、点“螺栓”选项，进入该节点的螺栓设置，如图在“螺栓”选项中，图示部分参数分别控制螺栓的大小，规格，类型，螺栓的边距，间距，排数，列数。

200号节点，契型梁接契型梁（梁梁节点）14号节点，节点板（梁梁对接节点）144号节点，端板（梁柱节点）上部：1002号节点，端板细部下部：1003号节点，加劲肋1014号节点，加劲肋底板146号节点，单剪板，（用于抗风柱节点）2号节点，冷弯卷边套管，（用于檩托板）抗风支撑（1）节点，用于水平支撑节点契型柱S44节点，用于门式钢架中的T型柱2号节点，冷弯卷边套管，（用于檩托板，角隅撑）105号节点，连接支撑，（用于系杆节点）常用系统节点图例1 粱柱节点a梁接柱腹板常用186 188 其他133 128例：186 133B梁接柱翼缘常用186 188 其他181 190 144 141例：186 1442 粱梁节点常用146 184 其他13 44 梁梁对接US77 41 例：184 77特殊的全深度 1853 支撑节点常用11 57 60 其他110 51 19 10例：11 57 604 屋面檩拖+隅撑节点5 墙皮檩拖常用 1 常用86 支座节点7 底板节点常用71 其他55 95 301031常用1047其他1014 1053 1016 1066 1052其他8 端板常用10029 缀板常用104610 组件契形梁S45 S98 契形柱S44 S99带节点板钢管S47 双截面角钢S50箱形梁S13 相交截面S32 S3311 建模工具阵列2912开孔节点常用打孔32梁开孔1033 柱开孔103213加劲板100314 梁柱节点用144 梁梁对接用200 支撑节点53 105 S47可以用来做系杆节点1046 11可以做柱间支撑节点15 水平加劲肋1017 柱加劲肋103016 端板节点144多重加劲肋1064Tekla常用节点分类汇总类别代号名称类别代号名称柱底节点71 美国底板节点/带角钢支撑加劲肋1003 加劲肋1014 加劲肋底板1017 水平加劲肋1016 腹板带加劲肋底板1030 翼板处加劲肋1042 底板1034 加劲肋1047 美国底板1041 加劲肋1048 美国支座细部1058 穿透膜板1052 圆形底板1059 内膜板1066 箱形柱底板1060 腹板加劲板1068 楔形柱底板1064 多重加劲。

XSTEEL常见节点设置一、梁梁铰接形式一：采用菜单1，特殊的全深度（185）节点举例：要创建H200的梁铰接节点如图1，点菜单1，特殊的全深度（185）节点，进入该节点的图形参数选项如图在“图形”选项中一般只需填写如图所示的两个参数，左下角参数控制加劲板距梁翼缘边的间隙，此处参数一般填0，右上角参数控制次梁与主梁的间隙，此处参数一般填10。

2，点“板”选项，进入该节点板选项设置，如图在“板”选项中，一般只要填写图示3个参数，参数1控制板厚度，参数2控制连接板在梁腹板的两侧方向，参数3控制连接板的切角形式及大小。

3，点“加劲肋”选项，进入该节点的加劲板设置，如图在“加劲肋”选项中，一般只要填写图示3个参数，参数1控制加劲板厚度，参数2控制加劲板的形式，参数3控制加劲板的切角形式。

4，点“螺栓”选项，进入该节点的螺栓设置，如图在“螺栓”选项中，图示部分参数分别控制螺栓的大小，规格，类型，螺栓的边距，间距，排数，列数。

形式二采用菜单1，有加劲肋的梁（129）节点举例：要创建H300的梁铰接节点如图1、点菜单1，有加劲肋的梁（129）节点，进入该节点的图形参数选项如图1.2.1在“图形”选项中一般只需填写如图所示的三个参数，左下角参数控制加劲板距梁翼缘边的间隙，此处参数一般填0，右上角参数控制次梁与主梁的间隙，此处参数一般填10，次梁下翼缘处参数控制下翼缘的切割深度（此处参数控制不准确，需对每个节点实际切割长度较合，故一般不在这里控制参数，改到“槽口” 选项设置）2、点“板”选项，进入该节点板选项设置，如图在“板”选项中一般只需填写如图所示的三个参数，分别控制连接板厚度，连接板在梁的两侧方向，连接板的切角形式。

3、点“加劲肋”选项，进入该节点板加劲肋设置，如图在“加劲肋”选项中，一般只要填写图示3个参数，参数1控制加劲板厚度，参数2控制加劲板的形式，参数3控制加劲板的切角形式。

4、点“螺栓”选项，进入该节点的螺栓设置，如图在“螺栓”选项中，图示部分参数分别控制螺栓的大小，规格，类型，螺栓的边距，间距，排数，列数。

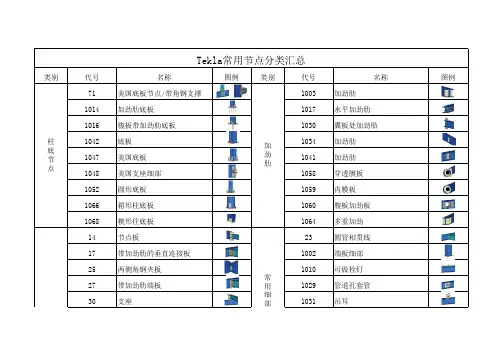

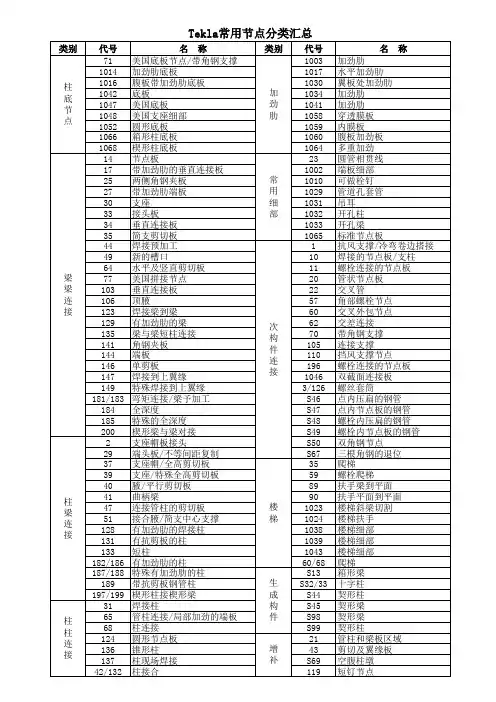

Tekla常用节点分类汇总类别代号名称图例类别代号名称图例71 美国底板节点／带角钢支撑h ... 1003 加劲肋I]:;: 1014 加劲肋底板恳1017 水平加劲肋温1016 腹板带加劲肋底板早1030 冀板处加劲肋加柱1042 底板． 1034 加劲肋司加底1047 美国底板恳劲1041 加劲肋口..... Tl 点1048 美国支座细部 e 肋1058 穿透膜板� 1052 圆形底板且1059 内膜板� 1066 箱形柱底板昂1060 腹板加劲板ma 1068 揆形住底板可1064 多重加劲:r, 14 节点板陌23 圆管相贯线＿ 17 带加劲肋的垂直连接板圃I 1002 端板细部． 25 两侧角钢夹板.. 1010 可做栓钉幽27 带加劲肋端板“冒常1029 管道孔套管用夏30 支座• 细1031 吊耳咖咖部33 接头板吕—1032 开孔柱I 34 垂直连接板1033 开孔梁哪35 简支剪切板呵1065 标准节点板． 44 焊接预加板·呵 1 抗风柱支撑／冷弯卷边搭接矿寥49 新的柏口.. 10 焊接的节点板／支柱眨巨64 水平及竖直剪切板． 11 螺栓连接的节点板匹77 美国拼接节点配漏20 管状节点板匹梁103 垂直连接板．． 22 交叉管贮梁连106 顶腋臧57 角部螺栓节点酝接123 焊接梁到梁＿ 60 交叉外包节点酝129 有加劲肋的梁口62 交叉连接肛135 梁与梁短柱连接.. 次70 带角钢支撑俷141 角钢夹板酝构105 连接支撑件谒（144 端板连110 挡风支撑节点146 单剪板国，接196 螺栓连接的节点板嘈147 焊接到上冀缘． 1046 双截面连接板乡149 特殊焊接到上翼缘口3/126 螺丝套管曰一181/183 弯矩连接／梁予加工酝． 546 点内压扁的钢管4' 184 全深度国，S47 点内节点板的钢管云185 特殊的全深度口冒548 螺栓内压扁的钢管4' 200 桯形梁与两对接图549 螺栓内节点板的钢管丰2 支座帽板接头• 550 双角钢节点重29 端头板／不等间距复制目，削U I 567 三根角钢的退位� 37 支座帽I全高剪切板囚....35 爬梯且39 支座／特殊全高剪切板.... 59 螺旋形的楼梯{: 40 腋／平行剪切板... 口89 扶手梁到平面吨41 曲柄梁畜圃90 扶手平面到平面丘柱47 连接管柱的剪切板.. 楼1023 楼梯斜梁切割梁51 接合腋／简支中心支撑.. .. 梯1024 楼梯扶手夕连接128 有加劲肋的焊接柱.. 1038 楼梯细部� 131 有抗剪板的柱霆，1039 楼梯细部， 133 短柱.. 1043 楼梯细部， 182/186 有加劲肋的柱•• 60/68 爬梯' ＄187/188 特殊有加劲肋的柱.. 勤513 箱形柱重。

XSTEEL常见节点设置一、梁梁铰接形式一：采用菜单1，特殊的全深度（185）节点举例：要创建H200的梁铰接节点如图1，点菜单1，特殊的全深度（185）节点，进入该节点的图形参数选项如图在“图形”选项中一般只需填写如图所示的两个参数，左下角参数控制加劲板距梁翼缘边的间隙，此处参数一般填0，右上角参数控制次梁与主梁的间隙，此处参数一般填10。

2，点“板”选项，进入该节点板选项设置，如图在“板”选项中，一般只要填写图示3个参数，参数1控制板厚度，参数2控制连接板在梁腹板的两侧方向，参数3控制连接板的切角形式及大小。

3，点“加劲肋”选项，进入该节点的加劲板设置，如图在“加劲肋”选项中，一般只要填写图示3个参数，参数1控制加劲板厚度，参数2控制加劲板的形式，参数3控制加劲板的切角形式。

4，点“螺栓”选项，进入该节点的螺栓设置，如图在“螺栓”选项中，图示部分参数分别控制螺栓的大小，规格，类型，螺栓的边距，间距，排数，列数。

形式二采用菜单1，有加劲肋的梁（129）节点举例：要创建H300的梁铰接节点如图1、点菜单1，有加劲肋的梁（129）节点，进入该节点的图形参数选项如图1.2.1在“图形”选项中一般只需填写如图所示的三个参数，左下角参数控制加劲板距梁翼缘边的间隙，此处参数一般填0，右上角参数控制次梁与主梁的间隙，此处参数一般填10，次梁下翼缘处参数控制下翼缘的切割深度（此处参数控制不准确，需对每个节点实际切割长度较合，故一般不在这里控制参数，改到“槽口”选项设置）2、点“板”选项，进入该节点板选项设置，如图在“板”选项中一般只需填写如图所示的三个参数，分别控制连接板厚度，连接板在梁的两侧方向，连接板的切角形式。

3、点“加劲肋”选项，进入该节点板加劲肋设置，如图在“加劲肋”选项中，一般只要填写图示3个参数，参数1控制加劲板厚度，参数2控制加劲板的形式，参数3控制加劲板的切角形式。

4、点“螺栓”选项，进入该节点的螺栓设置，如图在“螺栓”选项中，图示部分参数分别控制螺栓的大小，规格，类型，螺栓的边距，间距，排数，列数。

XSTEEL常见节点设置一、梁梁铰接形式一：采用菜单1，特殊的全深度（185）节点举例：要创建H200的梁铰接节点如图1，点菜单1，特殊的全深度（185）节点，进入该节点的图形参数选项如图在“图形”选项中一般只需填写如图所示的两个参数，左下角参数控制加劲板距梁翼缘边的间隙，此处参数一般填0，右上角参数控制次梁与主梁的间隙，此处参数一般填10。

2，点“板”选项，进入该节点板选项设置，如图在“板”选项中，一般只要填写图示3个参数，参数1控制板厚度，参数2控制连接板在梁腹板的两侧方向，参数3控制连接板的切角形式及大小。

3，点“加劲肋”选项，进入该节点的加劲板设置，如图在“加劲肋”选项中，一般只要填写图示3个参数，参数1控制加劲板厚度，参数2控制加劲板的形式，参数3控制加劲板的切角形式。

4，点“螺栓”选项，进入该节点的螺栓设置，如图在“螺栓”选项中，图示部分参数分别控制螺栓的大小，规格，类型，螺栓的边距，间距，排数，列数。

形式二采用菜单1，有加劲肋的梁（129）节点举例：要创建H300的梁铰接节点如图1、点菜单1，有加劲肋的梁（129）节点，进入该节点的图形参数选项如图1.2.1在“图形”选项中一般只需填写如图所示的三个参数，左下角参数控制加劲板距梁翼缘边的间隙，此处参数一般填0，右上角参数控制次梁与主梁的间隙，此处参数一般填10，次梁下翼缘处参数控制下翼缘的切割深度（此处参数控制不准确，需对每个节点实际切割长度较合，故一般不在这里控制参数，改到“槽口” 选项设置）2、点“板”选项，进入该节点板选项设置，如图在“板”选项中一般只需填写如图所示的三个参数，分别控制连接板厚度，连接板在梁的两侧方向，连接板的切角形式。

3、点“加劲肋”选项，进入该节点板加劲肋设置，如图在“加劲肋”选项中，一般只要填写图示3个参数，参数1控制加劲板厚度，参数2控制加劲板的形式，参数3控制加劲板的切角形式。

4、点“螺栓”选项，进入该节点的螺栓设置，如图在“螺栓”选项中，图示部分参数分别控制螺栓的大小，规格，类型，螺栓的边距，间距，排数，列数。

Tekla节点示例（己全）（DOC）Tekla最全节点示例200号节点，契型梁接契型梁（梁梁节点）14号节点，节点板（梁梁对接节点）144号节点，端板（梁柱节点）上部：1002号节点，端板细部下部:1003号节点，加劲肋1014号节点，加劲肋底板146号节点，单剪板，（用于抗风柱节点）2号节点，冷弯卷边套管，（用于橡托板）抗风支撑（1）节点，用于水平支撑节点契型柱S44节点，用于门式钢架中的T型柱105号节点，连接支撑，（用于系杆节点）常用系统节点图例1粱柱节点a梁接柱腹板常用186 188 其他133 128例：186 133B梁接柱翼缘常用486 188 其他484 190 144 141例：186 1442粱梁节点常用446 184 其他43 44 梁梁对接US77 41例：184 773支撑节点x x特殊的全深度185常用44 57 60 其他410 51 49 10例：11 57 60常用1常用87底板节点6支座节点8端板常用1002带节点板钢管S47 双截面角钢S5011建模工具阵列2912开孔节点常用打孔32常用 71 其他 55 95 30 1031 常用 1047 其他 1014 1053 1016 1066 1052其他9 常用104610组件 契形梁S45 S98 契形柱S44 S99箱形梁S13相交截面S32 S33梁开孔1033柱开孔103213加劲板100314梁柱节点用144梁梁对接用200支撑节点53105S47可以用来做系杆节点1046 11可以做柱间支撑节点 15水平加劲肋1017柱加劲肋1030I gg II I上”帅 0 1G)侈S “)8wftnktb 0 IOT ;woi ji»w'水平肋(1017)i "I16端板节点144NTekla Struct"" iSfci (144)^Telda Structures (144)「R ]「iXfc ]v I Si 和]【[昨1 «Mea»*tanwm 「曲…] 阿 t> twut A4«» » nn mi ■” cue 負 *• «n »w册ME2 QHtf M RU-»|0：>Stt K ■•除认•”3 In ” Aii ifcA j i® j, fg/n r v> :flo~i r i ?«XcSS * Qrwr~iCSZJflt ti 柿？ <QK r rta 天 *«m- »ri• t> » <TW rm “ (3_1 切 0 _____ 0[_R —J._I - Pl | PI ____________ Q H _______ H ，巴」—1―. PI j 同 ____ P ». _______ •• 1 I 1 al I ； Ei 匚 D ai ______________ ■Vrz l~e ；匕 桶寸 I I g/r. .1©!C3EZ)KR ： if Mtt * 曲ti«•<«fc.RT VcTt EJ 呃g 卄 3*n E*a0ia *h l 3SQI川叱0|O«'~] |sz ” i i] >F^ac=?iJ A 02 meBQ, lar —1i< - •川g) 3i M me©P)□EOCME3 rwn rwn【"m 厂wn多重加劲肋1064Tekla常用节点分类汇总接。
