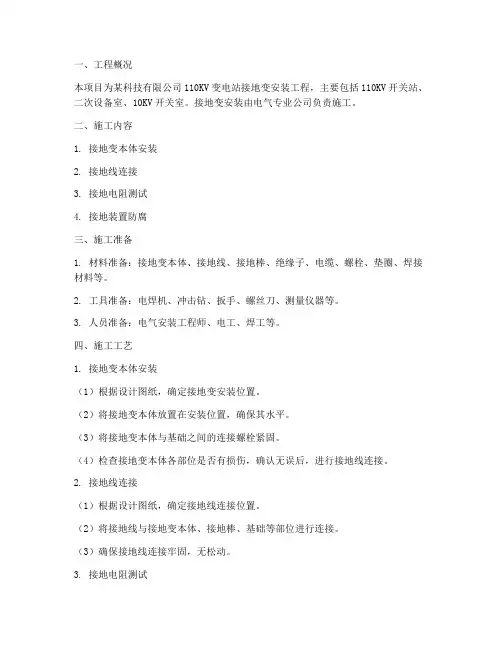

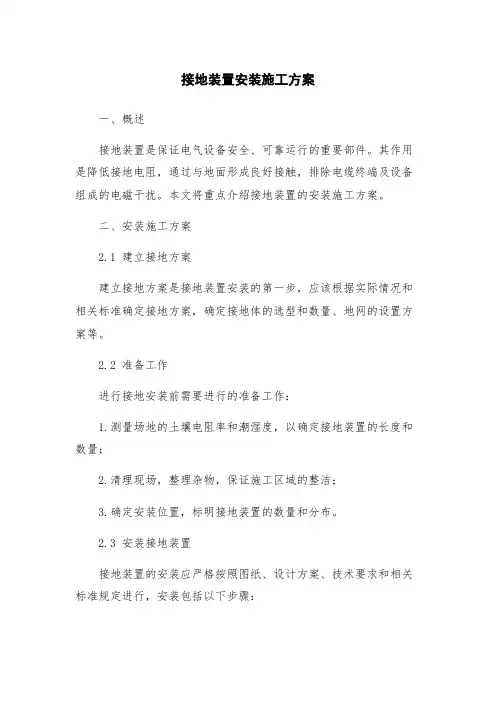

接地装置安装施工方案一、概述接地装置是保证电气设备安全、可靠运行的重要部件。
其作用是降低接地电阻，通过与地面形成良好接触，排除电缆终端及设备组成的电磁干扰。
本文将重点介绍接地装置的安装施工方案。
二、安装施工方案2.1 建立接地方案建立接地方案是接地装置安装的第一步，应该根据实际情况和相关标准确定接地方案，确定接地体的选型和数量、地网的设置方案等。
2.2 准备工作进行接地安装前需要进行的准备工作：1.测量场地的土壤电阻率和潮湿度，以确定接地装置的长度和数量；2.清理现场，整理杂物，保证施工区域的整洁；3.确定安装位置，标明接地装置的数量和分布。
2.3 安装接地装置接地装置的安装应严格按照图纸、设计方案、技术要求和相关标准规定进行，安装包括以下步骤：1.现场预制焊接一定长度的钢筋成为接地体，然后挖掘合适大小的接地体孔，将接地体与明渠连接，填充土方，将接地体埋入土中；2.安装接地线，其数量和规格应根据接地体的数量、大小和电气负荷等情况确定，接地线应有充足的横向和纵向间距，接地线暴露在地面上不得超过1米；3.如果现场潮湿度高，可以选择安装反渗透膜，并在接地体周围30-50厘米处挖一个盘形落水坑。
2.4 连接接地网连接接地网需要符合以下规定：1.将接地线穿过地网，然后焊接接地线之间的连接件，确保焊接牢固；2.地网排列布局应合理，网格节点之间应相互垂直，地网排列坐标应用激光测量仪装置测量，误差不得超过1毫米。
2.5 接地装置的验收和试验接地装置的验收和试验应符合以下要求：1.检查接地装置的清洁度、外观和结构是否符合标准，接地装置的钢筋应无视觉缺陷和表面锈蚀；2.对接地电阻进行测试，电阻值应符合规定范围内；3.对接地线进行试验，应进行冲击电压试验和交流受载试验，保证接地线的安全可靠。
以上就是接地装置安装施工方案的内容，只有经过严格的检查和试验，才能保证接地装置的安全可靠，降低事故发生的概率。

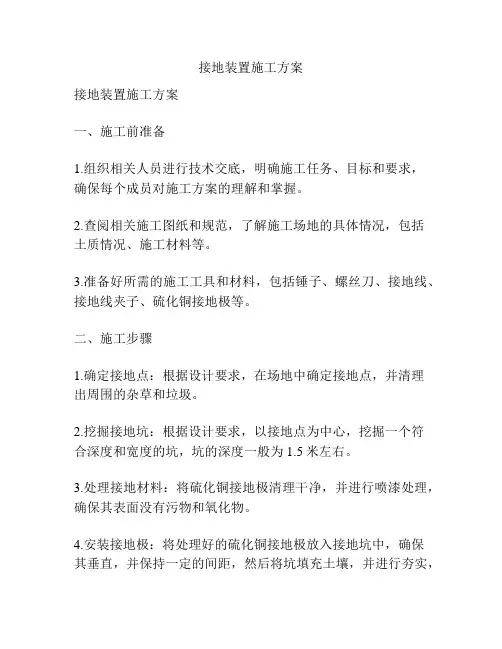

接地装置施工方案接地装置施工方案一、施工前准备1.组织相关人员进行技术交底，明确施工任务、目标和要求，确保每个成员对施工方案的理解和掌握。
2.查阅相关施工图纸和规范，了解施工场地的具体情况，包括土质情况、施工材料等。
3.准备好所需的施工工具和材料，包括锤子、螺丝刀、接地线、接地线夹子、硫化铜接地极等。
二、施工步骤1.确定接地点：根据设计要求，在场地中确定接地点，并清理出周围的杂草和垃圾。
2.挖掘接地坑：根据设计要求，以接地点为中心，挖掘一个符合深度和宽度的坑，坑的深度一般为1.5米左右。
3.处理接地材料：将硫化铜接地极清理干净，并进行喷漆处理，确保其表面没有污物和氧化物。
4.安装接地极：将处理好的硫化铜接地极放入接地坑中，确保其垂直，并保持一定的间距，然后将坑填充土壤，并进行夯实，确保接地极的稳固。
5.接地线的安装：将接地线从接地装置引出，按照设计要求进行铺设，并尽量避免与其他电缆或管道交叉。
6.接地线的连接：使用接地线夹子将接地线与接地极连接，并确保接地线牢固可靠，不会松动。
7.施工质量检查：对施工过程中的各项工作进行检查，确保施工质量符合要求，包括接地极的垂直度和稳固性，接地线的连接牢固性等。
8.施工记录与验收：记录施工过程中的各项工作和质量检查情况，确保施工记录的完整性。
完成施工后，组织相关人员进行验收，确保施工质量和运行安全。
三、施工注意事项1.施工人员必须穿戴好相关的劳保用品，包括安全帽、防护鞋、手套等。
2.操作人员必须经过相关的培训和资格认证，具备一定的电力设备施工经验和技能。
3.施工过程中，要注意环境保护，及时清理施工现场的杂草和垃圾，并对施工材料进行分类、储存和处理。
4.施工过程中要注意安全，确保施工人员的人身安全和设备的正常运行。
5.施工过程中要严格按照设计要求进行施工，确保接地装置的性能符合要求。
兴安小二2021/4/2。

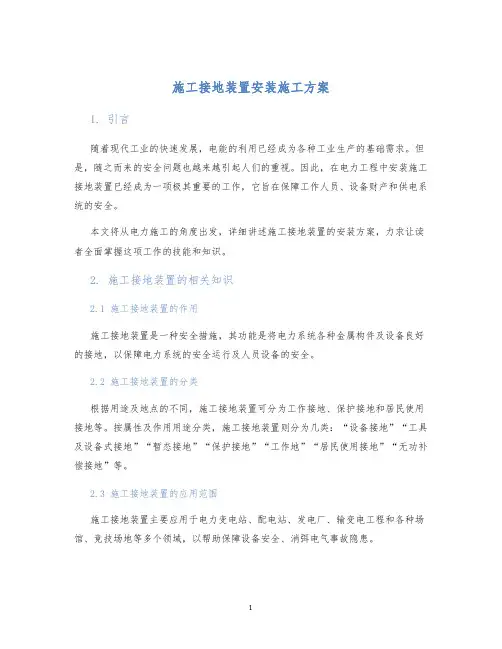

施工接地装置安装施工方案1. 引言随着现代工业的快速发展，电能的利用已经成为各种工业生产的基础需求。
但是，随之而来的安全问题也越来越引起人们的重视。
因此，在电力工程中安装施工接地装置已经成为一项极其重要的工作，它旨在保障工作人员、设备财产和供电系统的安全。
本文将从电力施工的角度出发，详细讲述施工接地装置的安装方案，力求让读者全面掌握这项工作的技能和知识。
2. 施工接地装置的相关知识2.1 施工接地装置的作用施工接地装置是一种安全措施，其功能是将电力系统各种金属构件及设备良好的接地，以保障电力系统的安全运行及人员设备的安全。
2.2 施工接地装置的分类根据用途及地点的不同，施工接地装置可分为工作接地、保护接地和居民使用接地等。
按属性及作用用途分类，施工接地装置则分为几类：“设备接地”“工具及设备式接地”“暂态接地”“保护接地”“工作地”“居民使用接地”“无功补偿接地”等。
2.3 施工接地装置的应用范围施工接地装置主要应用于电力变电站、配电站、发电厂、输变电工程和各种场馆、竞技场地等多个领域，以帮助保障设备安全、消弭电气事故隐患。
3. 施工接地装置安装方案3.1 施工接地装置的安装在施工接地装置的工作中，应首先搭建好安全施工平台，技术人员穿戴好必要的防护装备，确保在施工过程中的人身安全。
接着依据工程设计图纸，确定接地体的位置及深度，并在深度标识处用手工或钻机进行预埋。
此时应注意，预埋时应该选取具有良好水泥性能的土壤进行填充，并在填充时进行压实处理，以确保后续的施工质量和安全性。
同时，在施工接地装置的安装中，还应注意接地体材质的选取，应选择具有良好导电和导热性能的材料，如铜制品等。
3.2 导线的接线接着在埋置接地的地方，安装导体接线部件，然后利用导线将仪器设备与接地体连接起来，以达到良好的安全接地效果。
在接线的过程中，应该根据工程设计图纸，将导线精确的连接到每一个接地体，并采用可靠的接线部件，确保接线牢固、不易松动，并能够有效的承受设备运转时产生的电流、电弧等各种对导线的冲击。

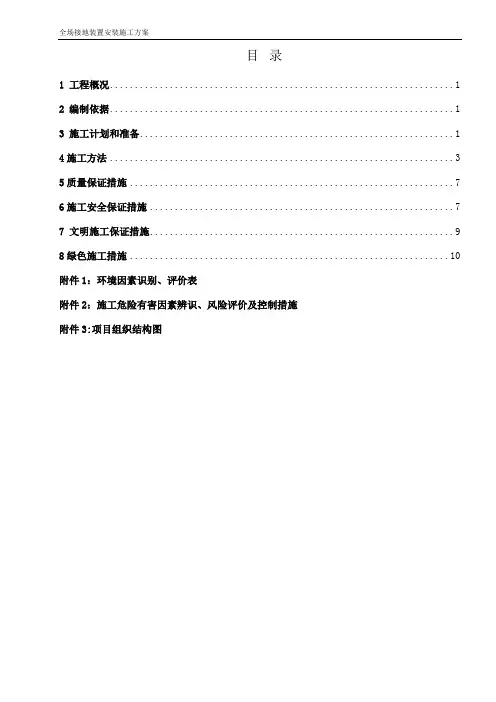

全场接地装置安装施工方案目录1 工程概况 (1)2 编制依据 (1)3 施工计划和准备 (1)4施工方法 (3)5质量保证措施 (7)6施工安全保证措施 (7)7 文明施工保证措施 (9)8绿色施工措施 (10)附件1：环境因素识别、评价表附件2：施工危险有害因素辨识、风险评价及控制措施附件3:项目组织结构图全厂接地装置安装施工方案1 工程概况工程名称：某某热电联产（2×350MW）机组工程建设单位：某某热电有限公司设计单位：某某设计院有限公司监理单位：某某监理有限责任公司施工单位：某某有限公司由我单位负责施工主要为屋外厂区主接地网和屋内输煤系统、除灰系统、化水系统接地、循环水系统及其它辅助车间接地装置安装及我方建构筑范围内室内接地网安装。
屋外厂区水平接地体采用Φ16的铜覆钢（铜层厚度0.8mm），垂直接地极采用Φ18的铜覆钢（铜层厚度0.8mm）。
所有连接均采用放热焊接连接。
室内接地网采用镀锌扁钢，焊接连接，在正式建构筑物室内地坪施工前暗敷于建构筑物毛地平上。
2 编制依据2.1《电力建设施工质量验收及评价规程第1部分：土建工程》DL∕T 5210.1-20122.2《交流电气装置的过电压保护和绝缘配合》DL/T620-19972.3《电气装置安装工程接地装置施工及验收规范》GB50169-20162.4《电力工程施工测量技术规范》DL/T 5445-2010；2.5《电力建设安全工作规程第1部分：火力发电》DL5009.1-20142.7《工程建设标准强制性条文-电力工程部分》20162.8《电力建设施工技术规范》第一部分土建结构工程 DL 5190.1-20122.9《设计施工蓝图》2.10《图纸会审记录》2.11《国家现行的规范标准、图集等》3 施工计划和准备3.1技术准备认真学习施工图纸、《图纸会审纪要》、施工规范，掌握工程特点，明确施工工艺和技术质量要求，做好各项技术交底和安全交底的书面工作。

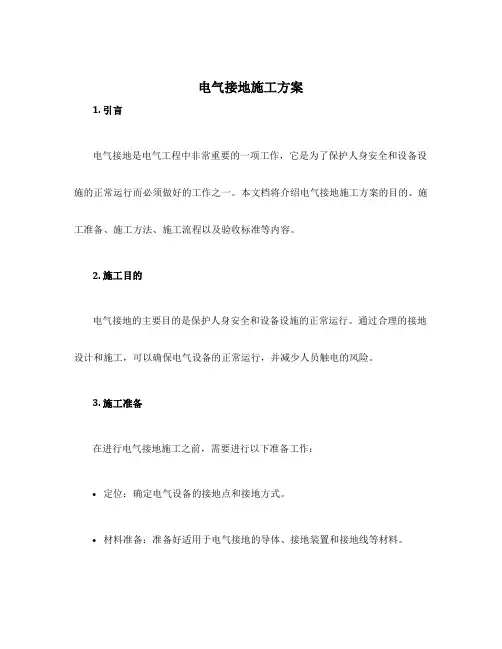

电气接地施工方案1. 引言电气接地是电气工程中非常重要的一项工作，它是为了保护人身安全和设备设施的正常运行而必须做好的工作之一。
本文档将介绍电气接地施工方案的目的、施工准备、施工方法、施工流程以及验收标准等内容。
2. 施工目的电气接地的主要目的是保护人身安全和设备设施的正常运行。
通过合理的接地设计和施工，可以确保电气设备的正常运行，并减少人员触电的风险。
3. 施工准备在进行电气接地施工之前，需要进行以下准备工作：•定位：确定电气设备的接地点和接地方式。
•材料准备：准备好适用于电气接地的导体、接地装置和接地线等材料。
•工具准备：准备好适用于电气接地的工具，包括扳手、钳子、电锤等。
•安全保护：提供施工所需的安全设备，如安全帽、绝缘手套等。
4. 施工方法电气接地的施工方法包括以下几个步骤：4.1 接地点选择根据电气设备的具体情况，选择合适的接地点。
接地点应该选择在接地导体与电气设备之间的最短路径上，以便能够提供良好的接地效果。
4.2 接地方式选择根据电气设备的具体情况，选择合适的接地方式。
常见的接地方式包括单点接地、多点接地和网状接地等。
接地方式的选择应根据电气设备的规模和重要性进行合理选择。
4.3 接地装置安装根据接地点和接地方式的选择，安装相应的接地装置。
接地装置的安装应符合相关的安全规范和标准，确保接地装置可以有效地将电气设备的故障电流导入地下。
4.4 接地线敷设将接地装置与电气设备之间的接地线敷设好。
接地线的敷设应符合相关的安全规范和标准，确保接地线能够承受电气设备的故障电流，同时保护接地线不受外界因素的干扰。
4.5 接地系统测试在施工完成后，对接地系统进行必要的测试，包括接地电阻测试、绝缘测试等。
测试结果应满足相关的验收标准，并进行相关的记录。
5. 施工流程电气接地施工的流程如下：1.定位：根据电气设备的具体情况，确定接地点的位置。
2.材料准备：准备好适用于电气接地的导体、接地装置和接地线等材料。

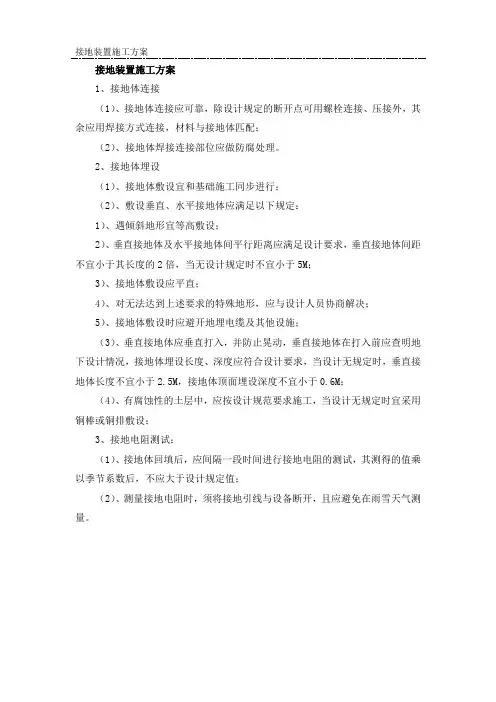

接地装置施工方案
接地装置施工方案
1、接地体连接
（1）、接地体连接应可靠，除设计规定的断开点可用螺栓连接、压接外，其余应用焊接方式连接，材料与接地体匹配；
（2）、接地体焊接连接部位应做防腐处理。
2、接地体埋设
（1）、接地体敷设宜和基础施工同步进行；
（2）、敷设垂直、水平接地体应满足以下规定：
1）、遇倾斜地形宜等高敷设；
2）、垂直接地体及水平接地体间平行距离应满足设计要求，垂直接地体间距不宜小于其长度的2倍，当无设计规定时不宜小于5M；
3）、接地体敷设应平直；
4）、对无法达到上述要求的特殊地形，应与设计人员协商解决；
5）、接地体敷设时应避开地埋电缆及其他设施；
（3）、垂直接地体应垂直打入，并防止晃动，垂直接地体在打入前应查明地下设计情况，接地体埋设长度、深度应符合设计要求，当设计无规定时，垂直接地体长度不宜小于2.5M，接地体顶面埋设深度不宜小于0.6M；
（4）、有腐蚀性的土层中，应按设计规范要求施工，当设计无规定时宜采用铜棒或铜排敷设；
3、接地电阻测试：
（1）、接地体回填后，应间隔一段时间进行接地电阻的测试，其测得的值乘以季节系数后，不应大于设计规定值；
（2）、测量接地电阻时，须将接地引线与设备断开，且应避免在雨雪天气测量。
一、工程概况本项目为XX大厦电气装置安装工程，位于XX市XX区XX路XX号。
工程总建筑面积为XX万平方米，地上XX层，地下XX层。
电气装置安装工程主要包括变配电室、低压配电室、照明系统、动力系统、防雷接地系统等。
二、施工准备1. 技术准备（1）熟悉设计图纸，了解工程特点、技术要求和施工难点。
（2）编制施工组织设计，明确施工工艺、施工顺序、施工方法等。
（3）组织施工人员进行技术交底，确保施工人员掌握施工技术和安全操作规程。
2. 材料准备（1）按照设计要求，准备各类电气设备、电缆、导线、配电箱、灯具等材料。
（2）确保材料质量符合国家标准，并做好材料验收、检验工作。
3. 施工设备准备（1）准备施工所需的机械设备，如电焊机、切割机、卷扬机、吊车等。
（2）确保设备性能良好，定期进行检查和维护。
4. 人员准备（1）组织施工队伍，明确各岗位人员职责。
（2）对施工人员进行安全教育，提高安全意识。
三、施工工艺1. 变配电室施工（1）按照设计要求，进行土建施工，确保基础平整、牢固。
（2）安装设备支架，确保设备安装牢固、平稳。
（3）安装变压器、开关柜、保护装置等设备，并进行调试。
2. 低压配电室施工（1）按照设计要求，进行土建施工，确保基础平整、牢固。
（2）安装设备支架，确保设备安装牢固、平稳。
（3）安装配电柜、保护装置等设备，并进行调试。
3. 照明系统施工（1）按照设计要求，安装灯具、开关、插座等设备。
（2）进行线路敷设，确保线路安全、规范。
（3）调试灯具，确保照明效果符合要求。
4. 动力系统施工（1）按照设计要求，安装动力配电柜、保护装置等设备。
（2）进行线路敷设，确保线路安全、规范。
（3）调试动力设备，确保动力供应稳定。
5. 防雷接地系统施工（1）按照设计要求，进行接地网、接地体等施工。
（2）安装避雷针、避雷器等设备。
（3）进行接地电阻测试，确保接地效果良好。
四、施工进度计划1. 施工准备阶段：1个月2. 变配电室施工阶段：2个月3. 低压配电室施工阶段：2个月4. 照明系统施工阶段：1个月5. 动力系统施工阶段：1个月6. 防雷接地系统施工阶段：1个月7. 系统调试阶段：1个月五、质量控制措施1. 严格执行国家标准和施工规范，确保工程质量。

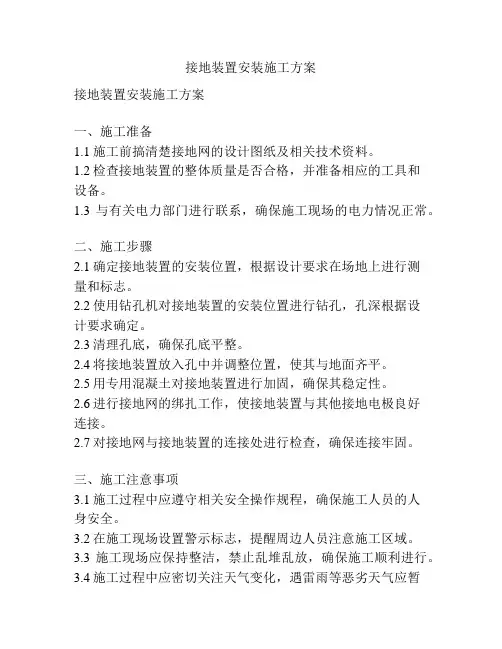

接地装置安装施工方案接地装置安装施工方案一、施工准备1.1施工前搞清楚接地网的设计图纸及相关技术资料。
1.2检查接地装置的整体质量是否合格，并准备相应的工具和设备。
1.3与有关电力部门进行联系，确保施工现场的电力情况正常。
二、施工步骤2.1确定接地装置的安装位置，根据设计要求在场地上进行测量和标志。
2.2使用钻孔机对接地装置的安装位置进行钻孔，孔深根据设计要求确定。
2.3清理孔底，确保孔底平整。
2.4将接地装置放入孔中并调整位置，使其与地面齐平。
2.5用专用混凝土对接地装置进行加固，确保其稳定性。
2.6进行接地网的绑扎工作，使接地装置与其他接地电极良好连接。
2.7对接地网与接地装置的连接处进行检查，确保连接牢固。
三、施工注意事项3.1施工过程中应遵守相关安全操作规程，确保施工人员的人身安全。
3.2在施工现场设置警示标志，提醒周边人员注意施工区域。
3.3施工现场应保持整洁，禁止乱堆乱放，确保施工顺利进行。
3.4施工过程中应密切关注天气变化，遇雷雨等恶劣天气应暂停施工。
3.5检测接地装置的接地电阻，确保其符合相关安全规定。
四、施工验收4.1施工完成后，进行施工质量的全面检查，确保各项指标符合设计要求。
4.2检查接地装置与其他设备的接地连接是否良好。
4.3对接地装置的安装位置进行记录，并制作安装记录表格。
4.4与相关部门进行验收，确保接地装置的安装质量符合相关要求。
以上是接地装置安装施工方案的基本内容，具体施工中还需要根据实际情况进行调整和改进。
在施工过程中，施工人员应严格按照相关要求进行作业，确保接地装置的安装质量和安全可靠性。

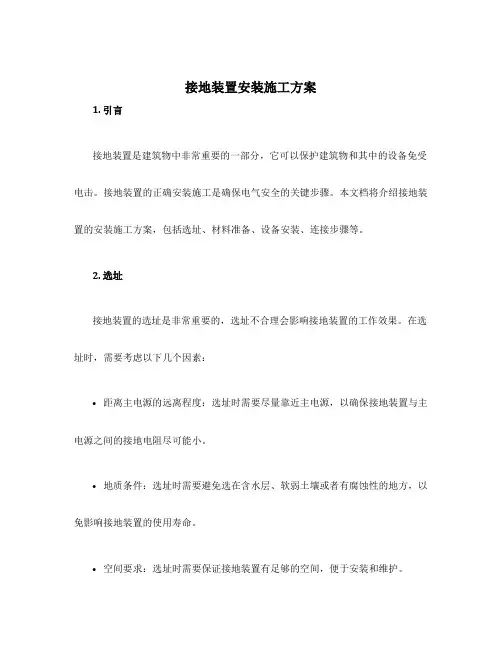

接地装置安装施工方案1. 引言接地装置是建筑物中非常重要的一部分，它可以保护建筑物和其中的设备免受电击。
接地装置的正确安装施工是确保电气安全的关键步骤。
本文档将介绍接地装置的安装施工方案，包括选址、材料准备、设备安装、连接步骤等。
2. 选址接地装置的选址是非常重要的，选址不合理会影响接地装置的工作效果。
在选址时，需要考虑以下几个因素：•距离主电源的远离程度：选址时需要尽量靠近主电源，以确保接地装置与主电源之间的接地电阻尽可能小。
•地质条件：选址时需要避免选在含水层、软弱土壤或者有腐蚀性的地方，以免影响接地装置的使用寿命。
•空间要求：选址时需要保证接地装置有足够的空间，便于安装和维护。
3. 材料准备在进行接地装置的安装施工之前，需要准备好以下材料和工具：•接地线：选择符合国家标准的高质量接地线，要求导体截面大，导电性能好。
•接地棒：可选择镀铜或者镍铬合金材质的接地棒，确保导电性能良好。
•接地装置箱体：选用防腐蚀性能好、耐候性强的材料制作的箱体，以保护接地装置免受外界环境的影响。
•接地装置连接件：包括接地线夹具、接地线连接器等，确保接地装置与主电源之间的连接牢固可靠。
•相关工具：如螺丝刀、扳手、电钻等。
4. 设备安装接地装置的安装需要按照以下步骤进行：4.1 预安装准备在开始安装之前，需要确保工作区域的安全，并进行必要的防护措施。
将所需材料和工具准备齐全，并检查其是否完好。
4.2 安装接地装置箱体根据选址的要求，选择合适的位置，将接地装置箱体固定在地面上。
使用螺丝和螺母将箱体固定好，确保稳固。
4.3 安装接地线将接地线穿过接地装置箱体的接地线夹具，紧密固定。
确保接地线与接地装置箱体的连接牢固可靠。
4.4 安装接地棒将接地棒插入到地面中，并与接地线连接。
接地棒的插入深度应符合国家标准的要求，通常为1.5米。
确保接地棒与地面的接触良好。
5. 连接步骤完成接地装置的安装后，需要进行连接测试，以确保其工作正常。

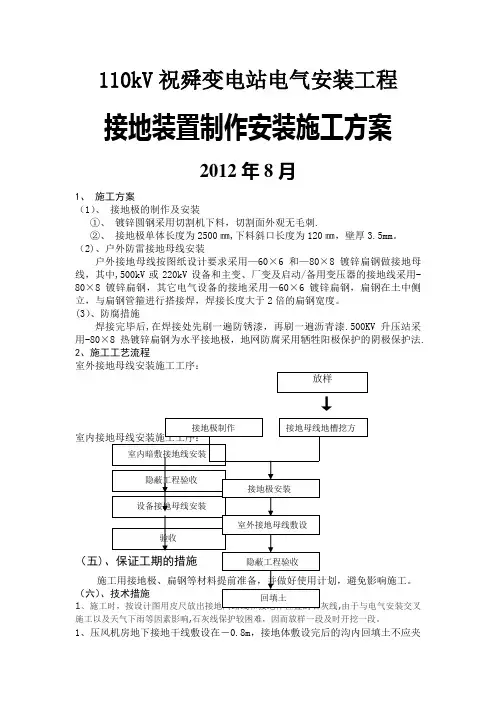

110kV祝舜变电站电气安装工程接地装置制作安装施工方案2012年8月1、施工方案（1）、接地极的制作及安装①、镀锌圆钢采用切割机下料，切割面外观无毛刺.②、接地极单体长度为2500㎜,下料斜口长度为120㎜，壁厚3.5mm。
（2)、户外防雷接地母线安装户外接地母线按图纸设计要求采用—60×6和—80×8镀锌扁钢做接地母线，其中,500kV或220kV设备和主变、厂变及启动/备用变压器的接地线采用-80×8镀锌扁钢，其它电气设备的接地采用—60×6镀锌扁钢，扁钢在土中侧立，与扁钢管箍进行搭接焊，焊接长度大于2倍的扁钢宽度。
(3）、防腐措施焊接完毕后,在焊接处先刷一遍防锈漆，再刷一遍沥青漆.500KV升压站采用-80×8热镀锌扁钢为水平接地极，地网防腐采用牺牲阳极保护的阴极保护法.2、施工工艺流程室外接地母线安装施工工序：↓（五)（六）1施工以及天气下雨等因素影响,石灰线保护较困难，因而放样一段及时开挖一段。
1、压风机房地下接地干线敷设在－0.8m，接地体敷设完后的沟内回填土不应夹有石块和建筑垃圾等，以免对地线的机械损伤或增大阻抗，在回填土时应分层夯实.2、烟囱避雷针接地装置为独立的集中接地装置，接地电阻不大于10欧，接地干线的埋设深度在－0。
8m以下，距压风机房的距离大于1.5m,避雷针集中接地装置不与厂区接地网相连,且与厂区接地网的距离大于3m.3、4、明敷接地线敷设时，应先把扁钢调直，然后在安装处量好尺寸，用墨斗盒弹出水平线，水平线距地面200mm，沿水平线敷设接地干线，在水平段上不得有高低起伏及弯曲等情况。
5、不得利用蛇皮软管、管道保温层的金属外皮或金属网以及电缆金属护层做接地线。
7、地线敷设完毕后,先由工地质检员进行二级验收，再经项目部、监理公司完成回填验收合格后方可回填地线沟,不得未经监理公司验收擅自回填。
2 质量标准及要求7.2。
1 室外接地系统布置安装7.2.1.1 接地极按照设计要求用长度为2500mm的镀锌钢管，接地极与接地线之间的连接采用电焊焊接。
目录1、编写依据2、工程概况及工程量3、作业准备工作及条件4、作业程序与施工技术措施及工艺要求5、作业的质量要求6、针对施工安全、环境条件，提出的防护盒文明施工标准及措施7、提示出现危险及紧急情况时具有针对性的预防与应急措施8、施工危险因素和环境因素辨识及控制对策表1、工程概况及工程量1.1工程概况:上海环保工程成套有限公司石家庄高新热电厂4x75th+1x220th机组烟气脱硫工程，本工程建设规模为5台锅炉采用5炉3塔（按一期2台75t/h 、二期2台75t/h 各设一塔，二期1台220t/h单独一塔）布置方式。
1.2主要工程量垂直接地极制作安装(Φ50×5 L=2.5m)：32支一次接地干线敷设(-70×7)：800米二次接地干线敷设(-40×6)：1500米2、编写依据：2. 1 设计院提供的施工图纸.2.2《电气装置安装工程质量检验及评定工程》DL/T5161.6--20022.3《电气安装工程接地装置施工及验收规范》GB50169--20062. 4《电力建设安全工作规程》第1部分火力发电厂DL5009.1--20092. 5《工程建设标准性强制条文》--20092. 6建设单位有关标准和管理程序3、作业准备工作及条件3.1作业人员的质量3.1.1施工组长能够熟练掌握该项目的施工程序和作业方法。
3.1.2施工人员要有良好的安全、质量意识,服从分配、听从指挥,具备该项目的专业技能。
3.1.3焊接人员必须有上岗证。
3.2作业机械、仪器、仪表的要求为保证工作顺利进行，应该使用经检验合格的工具，施工中所用的计量器具，仪表必须经检定部门检验合格，方可使用。
4.1 从供应科领出的镀锌扁钢进行清点，核对型号无误后进行验收。
合理选择扁钢的存放地点，以免扭曲变形。
4.2 室外接地线、接地极的安装。
4.2.1垂直接地极采用φ50×5的热镀锌瓦斯管制作，长度为2.5米，并割一便于打入的斜口，将接地极垂直打入挖好的接地沟道内，顶部埋设深度为0.8米。
接地极的位置按设计图纸布置，集中接地极间最小距离不小于5米。
4.2.2屋外接地母线均采用-70×7镀锌扁钢。
焊接时，扁钢搭接长度不小于120mm。
埋设深度为0.8米，距厂房基础的水平距离不小于1.5米。
所有焊口涂防腐漆处理，并在引入线位置涂刷接地标志。
4.3 室内接地装置的安装。
4.3.1在土建砌墙施工前，将室外接地干线穿入φ80钢管引入室内，预埋零米下方，至少有2个引入点。
4.3.2室内接地线采用-40×6的镀锌扁钢。
屋内接地干线地面-350mm暗敷，每根框架柱子引上500mm接地端子，各配电间室内引上接地带，根据室内大小设置2-6处，所有引上接地带设计专用母线接地柱。
接地线穿墙或穿楼板的地方用φ80的瓦斯管保护。
按规定间距固定于墙壁，整齐均匀，弯曲处固定件间距符合要求。
4.3.3 将扁钢平直，并将若干根弯成弧形扁钢，用于建筑物伸缩缝处。
4.3.4 沿高度线将接地扁钢侧立焊接于固定支持件上，焊接牢固，安装高度、弯曲半径符合要求，焊接长度符合要求,按适当部位安装接线端子M12×35镀锌螺栓。
4.3.5上引线沿柱子敷设，每层不少于2根,各层之间采用焊接,焊接搭接长度符合要求。
4.3.6 设备接地采用接地端子与接地干线的分支用镀锌螺栓连接。
4.3.7锅炉部分接地，锅炉支墩顶上的钢柱应与接地干线牢固焊接，将锅炉钢结构整体接地。
4.3.8室外开关厂采用网状接地布置，布置72根接地极与4组集中接地装置。
4.3.9 A排墙外屋外变压器共布置31根接地极与4组集中接地装置。
5、作业的质量要求5.1质量要求5.1.1 接地极、接地线规格、接地带敷设路径均符合设计要求，接地极间的距离不小于其长度的2倍，埋入地下最高点离地面距离不小于800㎜。
5.1.2 接地干线应在不同的两点及以上与接地网连接。
自然接地体应在两点及以上与接地干线或接地网连接。
5.1.3 每个电气设备的接地线应并接在接地分支或接地干线上，不得在一个接地线中串接几个需要接地的电气设备。
5.1.4 镀锌扁钢的镀锌层完好，接地线与接地线、接地线与接地极的焊接，其搭接长度大于扁钢宽度的2倍，至少焊接三条缝，且焊缝饱满，焊接牢固。
焊缝涂防腐漆。
5.1.5 在接地线引向接地物的入口处刷白色底漆，并标以黄绿相间接地符号。
5.1.6 接地线与建筑物墙壁间的间隙为10—15mm，接地线平面安装不直度小于等于5㎜，侧面安装不直度小于等于5㎜，水平敷设全长标高差小于等于5㎜，垂直敷设全长标高差小于等于5㎜。
5.1.7 明敷接地线的表面应涂以15—100mm宽度相等的绿色和黄色相间的条纹。
5.1.8 整个接地网连接可靠，接地线规格正确，防腐层完好，标志齐全明显。
接地电阻不大于0.168欧姆。
5.1.9 扁钢平弯弯曲半径不小于2倍的扁钢厚度，扁钢立弯的弯曲半径不小于扁钢的宽度，扭弯长度不小于2.5倍的扁钢宽度，弯曲段无裂纹、皱折。
5.1.10接地线敷设完毕后回填土应没有渣石、杂物且应夯实。
5.1.11做好施工记录、隐蔽工程记录、及时办理签证，验收合格后才可隐蔽。
5.1.12 避雷针、变压器中性点及其它户外重要设备的接地均采用双引下线，其中避雷针、变压器中性点接地处设集中接地装置，接地电阻≤1欧姆。
5.1.13 接地网与电缆沟交叉处应与沟内通条予埋扁铁焊接。
5.1.14 接地网边缘转角做成圆弧形，圆弧半径不小于5米，在主要道路与地网交叉处应敷设Φ80镀锌钢管。
5.1.15 在接地线跨越建筑物伸缩缝、沉降缝时，应设置补偿器，补偿器可用接地线本身弯成弧状代替。
5.2强条要求第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、电热设备的金属外壳。
八、控制电缆的金属护层。
第2.1.3条需要接地的直流系统的接地装置应符合下列要求：一、能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板敷设，不得与金属管道、建筑物和设备的构件有金属的连接。
三、直流电力回路专用的中性线和直流两线制正极的接地体、接地线不得与自然接地体有金属连接；当无绝缘隔离装置时，相互间的距离不应小于1m。
四、三线制直流回路的中性线宜直接接地。
第2.2.5条在地下不得采用裸铝导体作为接地体或接地线。
第2.2.7条不得利用蛇皮管、管道保温层的金属外皮或金属网以及电缆金属护层作接地线。
第2.3.3条接地线应防止发生机械损伤和化学腐蚀。
在与公路、铁路或管道等交叉及其他可能使接地线遭受损伤处，均应用管子或角钢等加以保护。
接地线在穿过墙壁，楼板和地坪处应加装钢管或其他坚固的保护套，有化学腐蚀的部位还应采取防腐措施。
第2.3.4条接地干线应在不同的两点及以上与接地网相连接。
自然接地体应在不同的两点及以上与接地干线或接地网相连接。
第2.3.5条每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气装置。
第2.3.1l条当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。
第2.3.15条高压配电间隔和静止补偿装置的栅栏门绞链处应用软铜线连接，以保持良好接地。
第2.3.16条高频感应电热装置的屏蔽网、滤波器、电源装置的金属屏蔽外壳，高频回路中外露导体和电气设备的所有屏蔽部分和与其连接的金属管道均应接地。
第2.4.2条接地体(线)的焊接应采用搭接焊，其搭接长度必须符合下列规定：一、扁钢为其宽度的2倍(且至少3个棱边焊接)。
二、圆钢为其直径的6倍。
三、圆钢与扁钢连接时，其长度为圆钢直径的6倍。
四、扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形(或直角形)卡子或直接由钢带本身弯成弧形(或直角形)与钢管(或角钢)焊接。
第2.5.1条避雷针(线、带、网)的接地，尚应遵守下列规定：一、避雷针(带)与引下线之间的连接应采用焊接。
二、避雷针(带)的引下线及接地装置使用的紧固件均应使用镀锌制品。
三、建筑物上的防雷设施采用多根引下线时，宜在各引下线距地面的1.5m～1.8m处设置断接卡，断接卡应加保护措施。
四、装有避雷针的金属筒体，当其厚度不小于4mm时，可作避雷针的引下线。
筒体底部应有两处与接地体对称连接。
五、独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。
当小于3m 时，应采取均压措施或铺设卵石或沥青地面。
六、独立避雷针(线)应设置独立的集中接地装置。
当有困难时，该接地装置可与接地网连接，但避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点，沿接地体的长度不得小于15m。
七、独立避雷针的接地装置与接地网的地中距离不应小于3m。
八、配电装置的架构或屋顶上的避雷针应与接地网连接，并应在其附近装设集中接地装置。
第2.5.2条建筑物上的避雷针或防雷金属网应和建筑物顶部的其他金属物体连接成一个整体。
第2.5.3条装有避雷针和避雷线的构架上的照明灯电源线，必须采用直埋于土壤中的带金属护层的电缆或穿入金属管的导线。
电缆的金属护层或金属管必须接地，埋入土壤中的长度应在lOm以上，方可与配电装置的接地网相连或与电源线、低压配电装置相连接。
第2.6.1条携带式电气设备应用专用芯线接地，严禁利用其他用电设备的零线接地；零线和接地线应分别与接地装置相连接。
第2.6.2条携带式电气设备的接地线应采用软铜绞线，其截面不小于1.5mm2。
6、针对施工安全、环境条件，提出安全防护和文明施工标准及措施6.1施工人员应严格执行《电力建设安全工作规程》6.2起重作业区内做到:无关人员不得停留或通过;在伸臂及吊物下方严禁任何人逗留或通过。
6.3施工人员多人作业时应协调一致,避免出现挤手砸脚事故。
6.4参加施工作业人员，必须经过三级安全考试合格，身体检查合格，否则禁止参加施工。
6.5施工区域危险地带（孔洞、地沟），应设置临时盖板等安全防护措施，并挂警示牌。
在光线不足的地方或夜间施工时，必须有充足的照明，同时注意做好防触电措施,应使用安全电源。
6.6粉尘大时，施工人员要戴好防护口罩，防止粉尘对人体危害。
6.7 危险品及易燃爆品要按照《电力建设安全工作规程》使用和管理。
