跑马灯原理跑马灯，是一种通过灯光逐个闪烁的方式来显示文字或图案的装置。
它常常被用于广告牌、舞台表演、电视节目等场合，给人们带来了视觉上的震撼和享受。
那么，跑马灯是如何实现文字或图案的显示的呢？这就涉及到了跑马灯的原理。
跑马灯的原理可以简单概括为，利用高速旋转的反射镜或者LED灯珠，通过控制光源的开关，使得光源逐个闪烁，从而形成文字或图案的效果。
下面我们将对跑马灯的原理进行更详细的介绍。
首先，跑马灯的核心部件是反射镜或LED灯珠。
反射镜是一种可以高速旋转的镜片，而LED灯珠则是一种可以控制开关的光源。
这两种部件都具有高速切换的能力，可以在极短的时间内完成光源的切换。
其次，跑马灯的控制系统起着至关重要的作用。
控制系统可以通过预先设定的程序，精确地控制反射镜或LED灯珠的开关时间和顺序，从而实现文字或图案的显示效果。
控制系统通常由微处理器或者专门的控制芯片组成，具有高速、精确的控制能力。
另外，跑马灯的显示效果也与人眼的视觉特性有关。
人眼在一定条件下会产生视觉残留的效应，即当一个物体迅速移动或者闪烁时，人眼会产生一种持续的感觉，从而使得物体看上去呈现出一种连续的状态。
跑马灯正是利用了这一视觉特性，通过高速闪烁的方式来呈现文字或图案。
总的来说，跑马灯的原理是通过控制反射镜或LED灯珠的开关，配合精密的控制系统，利用人眼的视觉特性来实现文字或图案的显示。
它不仅在广告、舞台表演等领域有着广泛的应用，而且也是一种很好的视觉艺术享受。
通过对跑马灯原理的深入了解，我们可以更好地欣赏和理解跑马灯所呈现的视觉效果，也可以更好地应用跑马灯技术在实际生活和工作中。
在实际应用中，跑马灯的原理也在不断地得到改进和完善。
随着LED技术的不断发展，LED跑马灯已经成为了主流，其显示效果更加清晰、亮丽，而且功耗更低，寿命更长。
同时，控制系统也越来越智能化，可以实现更加复杂、多彩的显示效果。
可以预见，随着科技的不断进步，跑马灯的应用领域将会越来越广泛，显示效果也会越来越出色。
单片机跑马灯(流水灯)控制实验报告实验目的：本实验旨在通过使用单片机对LED灯进行控制，实现跑马灯（流水灯）的效果，同时熟悉单片机编程和IO口的使用。
实验器材：1）STC89C52单片机2）最基本的LED灯3）面包板4）若干跳线实验过程：1.硬件连接：将单片机的P2口与面包板上的相应位置连接，再将LED灯接入面包板中。
2.编写程序：按照题目要求编写所需程序。
3.单片机烧录：将程序烧录进单片机中，即可实现跑马灯效果。
程序详解：1. 由于LED灯是呈现亮灭效果，我们要编写程序来控制LED的亮灭状态。
2. 在程序中，我们通过P2口控制LED灯的亮灭状态。
例如，若要让LED1亮，我们就将P2口的第一个引脚设置为低电平（0），此时LED1就会发光。
同样地，若要LED2，LED3等依次点亮，则需要将P2口的第二个、第三个引脚设置为低电平，依此类推即可。
3. 接下来，我们要实现每个LED灯的亮灭时间间隔，并实现跑马灯的效果。
4. 在本实验中，我们采用了计时器中断的方式来实现灯光的控制，即在定时器中断函数中对P2口进行控制，这样可以方便地控制灯亮灭时间和亮度。
通过改变定时器中断的时间，可以改变LED灯的亮灭时间；通过改变P2口的控制顺序，可以实现跑马灯效果。
5. 整个程序比较简单，具体的代码实现可以参考以下程序：#include <REG52.H>#include <intrins.h>#define uint unsigned int #define uchar unsigned char void Delay1ms(uchar _ms); void InitTimer0();sbit led1=P2^0;sbit led2=P2^1;sbit led3=P2^3;sbit led4=P2^4;sbit led5=P2^5;sbit led6=P2^6;sbit led7=P2^7;void InitTimer0(){TMOD=0x01;TH0=(65536-50000)/256; TL0=(65536-50000)%256; EA=1;ET0=1;TR0=1;}void Timer0() interrupt 1 {static uint i;TH0=(65536-50000)/256; TL0=(65536-50000)%256;i++;if(i%2==0){led1=~led1;}if(i%4==0){led2=~led2;}if(i%6==0){led3=~led3;}if(i%8==0){led4=~led4;}if(i%10==0){led5=~led5;}if(i%12==0){led6=~led6;}if(i%14==0){led7=~led7;}}void Delay1ms(uchar _ms){uchar i;while(_ms--){i=130;while(i--);}}实验总结：通过本次实验，我们掌握了单片机控制跑马灯（流水灯）的方法，对单片机编程和IO 口的使用有了更深入的了解。
一、实训目的本次实训旨在通过使用AT89C51单片机，结合中断技术实现对跑马灯的控制，加深对单片机中断系统、定时器/计数器以及程序设计方法的理解和掌握。
二、实训内容1. 硬件设计- 主控制器：AT89C51单片机- 驱动电路：ULN2003A驱动器- 显示电路：8个LED灯- 控制电路：按键开关2. 软件设计- 编写程序实现跑马灯的基本功能，包括：- 跑马灯模式：LED灯依次点亮，形成跑马灯效果。
- 定时控制：通过定时器实现LED灯点亮时间的控制。
- 中断控制：通过外部中断实现按键控制跑马灯模式的切换。
三、实训步骤1. 硬件连接- 将AT89C51单片机的P1.0至P1.7引脚连接至ULN2003A的输入端，用于驱动LED灯。
- 将按键开关连接至单片机的P3.2和P3.3引脚，用于控制跑马灯模式。
- 将ULN2003A的输出端连接至LED灯的正极，负极接地。
2. 程序设计- 初始化配置：- 初始化定时器T0，设置定时时间为50ms。
- 初始化外部中断0和外部中断1，配置中断触发方式为下降沿触发。
- 跑马灯控制：- 设置定时器T0中断，当定时器溢出时触发中断，实现LED灯的点亮和熄灭。
- 在中断服务程序中，通过移动LED灯的位置，实现跑马灯效果。
- 按键控制：- 当按下P3.2引脚对应的按键时，切换跑马灯模式。
- 当按下P3.3引脚对应的按键时，停止跑马灯运行。
3. 程序调试- 编译程序，将生成的HEX文件烧录至AT89C51单片机。
- 连接调试器，观察程序运行情况，确保跑马灯控制功能正常。
四、实训结果与分析1. 跑马灯效果通过实验，成功实现了跑马灯的基本功能，LED灯依次点亮，形成跑马灯效果。
定时器T0的设置保证了LED灯点亮时间的控制，中断技术实现了按键控制跑马灯模式的切换。
2. 中断控制外部中断0和外部中断1的配置保证了按键控制功能的实现。
当按下按键时，中断服务程序会根据按键的引脚和状态切换跑马灯模式或停止跑马灯运行。
流水灯的实验原理及步骤流水灯（也称为跑马灯）是一种由多个LED灯组成的电子显示器件，常常被用于电子实验、电子产品展示等场合中。
流水灯可以通过变化发光的方式来传递信息或者装饰环境，具有简单、实用、灵活的特点。
下面将详细介绍流水灯的实验原理及步骤。
实验原理：流水灯的实现原理是通过控制每个LED灯的点亮与熄灭来形成一种连续而有序的动画效果，使得LED灯看起来像是在“流水”一样运动。
一般来说，流水灯采用的是LED的时分多路复用技术，即通过定时器控制每个LED点亮和熄灭的时刻，使得它们按照一定的顺序依次发光。
实验步骤：1. 准备材料：LED灯（数量根据需要决定）、电阻（限流电阻，选择合适的阻值）、电路板、导线、面包板或焊接工具等。
2. 连接电路：根据所需的LED数量，设计电路图，按照图上的连线方式将LED 连接到电路板上，注意保持连线的正确性。
3. 添加电阻：根据LED的工作电压和电流需求，计算每个LED对应的限流电阻的阻值，将电阻依次与LED进行串联连接。
4. 供电测试：将电路板连接到电源上，确认电源电压是否符合LED的工作电压要求。
注意检查整个电路的连线是否正确，电阻是否接在了正确位置。
5. 编写程序：使用单片机或其他控制芯片来控制LED的点亮和熄灭。
根据所采用的开发平台和编程语言，编写相应的代码，控制每个LED的状态和时间间隔。
6. 调试程序：将编写好的程序下载到控制芯片中，并连接到电路板上。
通过电脑或其他输入设备控制程序运行，观察LED的点亮和熄灭效果。
根据需要调整程序中每个LED的点亮时间和顺序，使得LED灯看起来像是在流水一样运动。
7. 完善电路：根据实际需求，可以设计并添加其他功能模块，如按键控制、调节亮度等。
总结：流水灯实验是一种常见的电子实验，通过控制LED灯的点亮和熄灭来形成一种连续的流动效果。
实验的原理是利用LED的时分多路复用技术和控制芯片的编程来实现。
实验步骤包括准备材料、连接电路、添加限流电阻、供电测试、编写程序、调试程序和完善电路等。
跑马彩灯控制方案简介跑马彩灯是一种常见的装饰灯具，通过控制跑马灯的亮灭、颜色和亮度变化，可以创造出各种炫目的灯光效果。
在节日庆典、宴会场所、夜市、景区等场合，跑马彩灯常常被用于增添气氛。
本文档将介绍一种基于Arduino控制器的跑马彩灯控制方案。
材料准备要实现跑马彩灯控制方案，需要以下材料： 1. Arduino UNO控制器：用于控制跑马彩灯的亮灭和灯光效果。
2. 杜邦线：用于连接Arduino控制器和彩灯。
3. 跑马彩灯电源：用于给彩灯供电。
4. 跑马彩灯：可以根据需求选择适合的跑马彩灯。
硬件连接首先，将Arduino控制器和彩灯电源通过杜邦线连接起来。
将Arduino的GND引脚连接到彩灯电源的负极，并将Arduino的5V引脚连接到彩灯电源的正极。
接下来，将彩灯的控制引脚（通常为数据引脚）连接到Arduino的数字引脚。
具体连接方式取决于所使用的跑马彩灯。
通常，彩灯的控制引脚通过杜邦线连接到Arduino的数字引脚2。
连接完成后，确保所有线路连接牢固可靠，并避免出现短路情况。
软件编程跑马彩灯控制方案使用Arduino编程语言进行编程。
以下是控制彩灯的示例代码：// 跑马彩灯控制示例代码// 定义彩灯控制引脚int ledPin = 2;void setup() {// 设置彩灯引脚为输出模式pinMode(ledPin, OUTPUT);}void loop() {// 点亮彩灯digitalWrite(ledPin, HIGH);// 延时一段时间delay(500); // 延时时间可根据需要进行调整// 熄灭彩灯digitalWrite(ledPin, LOW);// 延时一段时间delay(500); // 延时时间可根据需要进行调整}在上述代码中，我们首先定义了控制彩灯的引脚为数字引脚2。
在setup()函数中，我们将该引脚设置为输出模式。
然后，在loop()函数中，我们通过digitalWrite()函数控制彩灯的亮灭。

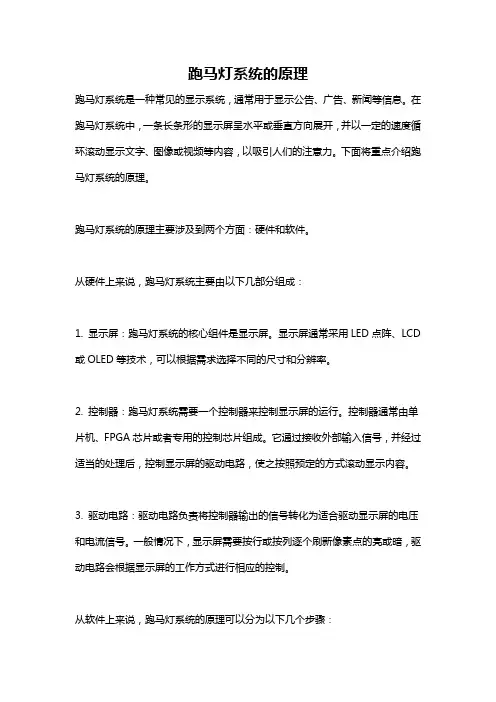

跑马灯系统的原理跑马灯系统是一种常见的显示系统，通常用于显示公告、广告、新闻等信息。
在跑马灯系统中，一条长条形的显示屏呈水平或垂直方向展开，并以一定的速度循环滚动显示文字、图像或视频等内容，以吸引人们的注意力。
下面将重点介绍跑马灯系统的原理。
跑马灯系统的原理主要涉及到两个方面：硬件和软件。
从硬件上来说，跑马灯系统主要由以下几部分组成：1. 显示屏：跑马灯系统的核心组件是显示屏。
显示屏通常采用LED点阵、LCD 或OLED等技术，可以根据需求选择不同的尺寸和分辨率。
2. 控制器：跑马灯系统需要一个控制器来控制显示屏的运行。
控制器通常由单片机、FPGA芯片或者专用的控制芯片组成。
它通过接收外部输入信号，并经过适当的处理后，控制显示屏的驱动电路，使之按照预定的方式滚动显示内容。
3. 驱动电路：驱动电路负责将控制器输出的信号转化为适合驱动显示屏的电压和电流信号。
一般情况下，显示屏需要按行或按列逐个刷新像素点的亮或暗，驱动电路会根据显示屏的工作方式进行相应的控制。
从软件上来说，跑马灯系统的原理可以分为以下几个步骤：1. 输入内容：用户需要输入要显示的内容，可以通过电脑、手机、电视等设备上的软件来完成。
用户可以通过输入文字、选择图片或者视频等方式来指定要显示的内容。
2. 内容解码：跑马灯系统接收到用户输入的内容后，需要对其进行解码，将文字、图片或者视频等格式转化为显示屏可以理解的格式。
这一步通常由控制器中的解码芯片来完成。
3. 显示方式设置：用户可以选择跑马灯的显示方式，如水平滚动、垂直滚动、左右交替滚动等。
控制器会根据用户设置的方式来安排显示的内容。
4. 显示控制：控制器根据解码后的内容和用户设置的显示方式，计算每个像素点的亮度值。
然后，通过驱动电路将计算后的亮度值转化为对应的电压和电流信号，驱动相应的像素点显示出来。
5. 不断刷新：显示屏的内容会不断刷新，以实现跑马灯效果。
控制器会按照一定的速度循环刷新显示区域的内容，使得文字、图片或者视频等不断滚动显示。
实验报告跑马灯实验报告：跑马灯引言：跑马灯作为一种常见的室内装饰和广告展示工具，广泛应用于商场、剧院、车站等公共场所。
本实验旨在探究跑马灯的工作原理和设计过程，并通过实际搭建跑马灯模型进行验证。
一、跑马灯的工作原理跑马灯是通过一组灯泡或LED灯组成的，它们按照一定的顺序依次亮灭，从而形成连续的动态效果。
跑马灯的工作原理主要包括电路控制和程序设计两个方面。
1. 电路控制：跑马灯的电路控制是通过继电器或集成电路实现的。
继电器是一种电磁开关，通过控制电磁铁的通断来控制灯泡的亮灭。
而集成电路则是通过逻辑门和计时器等元件实现灯泡的顺序控制。
2. 程序设计：跑马灯的程序设计是通过编写一段简单的代码来实现的。
在代码中，通过控制灯泡或LED灯的亮灭时间和顺序来实现跑马灯效果。
常见的程序设计语言如C、Python等都可以用来编写跑马灯的代码。
二、跑马灯的设计过程跑马灯的设计过程包括灯泡或LED灯的选型、电路设计、程序编写和外壳制作等步骤。
1. 灯泡或LED灯的选型：在跑马灯的设计中，选择合适的灯泡或LED灯是非常重要的。
灯泡的亮度、寿命和能耗等指标需要进行综合考虑。
而LED灯则具有节能、寿命长和颜色丰富等优点，因此在现代跑马灯设计中更加常见。
2. 电路设计：电路设计是跑马灯设计中的关键环节。
在电路设计中，需要考虑灯泡或LED灯的亮灭顺序、时间间隔和电源供应等因素。
通过合理的电路设计，可以实现跑马灯的稳定运行和灯泡的长寿命。
3. 程序编写：程序编写是跑马灯设计中的另一个重要环节。
通过编写一段简单的代码，可以控制灯泡或LED灯的亮灭顺序和时间间隔。
程序编写需要考虑灯泡或LED灯的数量和控制方式等因素，以实现预期的跑马灯效果。
4. 外壳制作：外壳制作是跑马灯设计中的最后一步。
通过设计和制作合适的外壳，可以保护电路和灯泡或LED灯，同时也可以增加跑马灯的美观性。
外壳的材料可以选择塑料、金属或木材等，根据实际需要进行选择。
led灯带跑马原理
LED灯带跑马原理是通过控制电流的变化来实现不同LED灯
珠的亮灭顺序变化，从而形成跑马灯效果。
LED灯带由多个LED灯珠组成，每个LED灯珠都连接到一个驱动电源上。
驱
动电源通过发出特定的电流信号来控制每个LED灯珠的亮灭
状态。
在跑马灯效果中，LED灯带的每个LED灯珠依次亮起并逐个
熄灭，然后顺序循环播放。
实现这一效果的关键是控制驱动电源发出的电流信号的变化。
一般通过电路或控制器来实现电流的控制和变化。
具体而言，LED灯带跑马原理主要包括以下几个步骤：
1. 初始化：LED灯带中的每个LED灯珠初始状态为关闭，电
流信号为零。
2. 电流控制：通过电路或控制器控制驱动电源发出特定的电流信号。
该电流信号可以是连续变化的模拟信号，也可以是离散的数字信号。
3. 亮灭顺序：电流信号的变化会依次使LED灯珠亮起并熄灭。
亮灭的顺序可以按照从左到右或从右到左的方向进行，也可以是其他自定义的顺序。
4. 循环播放：LED灯珠的亮灭顺序完成后，可以通过循环机
制使其不断重复播放。
循环播放可以通过电路或控制器中的计
时器或循环程序实现。
通过不断的电流信号变化和循环播放，LED灯带就可以呈现出跑马灯效果。
这种灯光变化的原理被广泛应用于室内和室外装饰、广告牌、舞台灯光等领域。
实验题目：跑马灯1、实验目的及要求实验目的：用PLC构成跑马灯系统控制要求：要求通过启动按钮SB1使得8盏灯按照L0、L1～L7的顺序亮，每隔1S亮一盏灯；再按L7、L6～L1、L0的顺序灭，每隔1S灭一盏灯；如此循环，直至按下停止按钮SB2，全部灯熄灭，停止工作。
I/O分配表：输入输出启动按钮I0.0L0Q0.0停止按钮I0.1L1Q0.1L2Q0.2L3Q0.3L4Q0.4L5Q0.5L6Q0.6L7Q0.72、实验环境（使用的软硬件）PC机，博图软件3、实验原理（1）移位指令移位指令包括无符号数移位和有符号数移位。
其中无符号数移位包含字左移指令、字右移指令、双字左移指令和双字右移指令；有符号数移位包含整数右移指令和双整数右移指令。
＊无符号数移位指令。
1字左移指令当允许输入EN位为高电平“1”时，将执行字左移指令，将IN端指定的内容送入累加器1低字中，并左移N端指定的位数，然后写入OUT端指定的地址中。
②字右移指令当允许输入EN的状态为“1”时，将执行字右移指令。
（2）顺序控制设计法所谓顺序控制，就是按照生产工艺预先规定的顺序，在各个输入信号作用下根据内部状态和时间的顺序，在生产过程中各个执行机构自动地有秩序的进行操作。
一般使用顺序控制设计法，都要画出顺序功能图，顺序功能图的结构有单序列、选择序列和并行序列。
单序列没有分支与合并，选择序列的分支不能同时激活，而并行序列的分支可以同时激活。
顺序功能图的组成元素：4、方案设计（程序流程图）5、程序代码6、实验结果（PLCSIM仿真结果）1、按下起动按钮，跑马灯按照顺序点亮；……………………………………………………经过一段时间全部点亮然后跑马灯按照顺序熄灭……………………………………………………经过一段时间全部熄灭然后又重新按照顺序循环点亮：2、按下停止按钮，系统停止运行：7、实验总结1.通过使用顺序功能图可以找出程序的主体流程，实现主体功能，并利用一些程序来帮助完成所有功能；2.通过本次实验，我熟练使用移位功能。
单片机跑马灯实验报告摘要：本实验通过使用单片机来控制LED灯进行跑马灯效果的展示。
通过简单的电路连接和编程，我们成功实现了单片机跑马灯的功能。
实验结果表明，单片机跑马灯是一种简单而有效的显示系统，可广泛应用于娱乐和装饰等领域。
引言：跑马灯效果是一种常见且受欢迎的LED显示效果，它可以不断地循环显示LED灯的亮灭轮廓，给人们带来视觉上的愉悦。
单片机是一种可编程的微控制器，广泛应用于电子系统的控制和管理。
在本实验中，我们将利用单片机来实现跑马灯效果，通过编程控制LED灯的亮灭来模拟跑马灯的效果。
材料和方法：本实验所需材料如下：1. 单片机开发板2. LED灯3. 面包板4. 连接线实验步骤：1. 将单片机开发板放置在面包板上，确保连接稳固。
2. 将LED灯连接到面包板上，按照电路图正确连接。
3. 接通电源，将USB线连接到单片机开发板上。
4. 在计算机上打开开发板的编程软件。
5. 编写程序代码，实现跑马灯的效果。
6. 将程序代码下载到单片机开发板中。
7. 观察LED灯的亮灭情况，检查是否实现了跑马灯效果。
结果和讨论：经过实验，我们成功实现了单片机跑马灯的效果。
LED灯按照指定的顺序循环亮灭，产生出跑马灯的效果。
通过调整程序代码，我们可以控制跑马灯的速度和亮灭顺序，使其更加多样化和有趣。
单片机跑马灯是一种简单而有效的LED显示系统。
它可以应用于各种场景，包括室内和室外的装饰灯，新闻标语显示，广告牌等。
跑马灯效果不仅能够吸引人们的目光，还可以起到一定的宣传和广告效果。
总结：通过本次实验，我们了解了单片机的基本原理和应用，并成功实现了单片机跑马灯的效果。
单片机跑马灯具有简单、低成本、可编程等优点，适用于各种需要循环显示效果的场景。
未来，我们可以探索更多有趣的跑马灯效果，并将其应用于实际项目中。
在这个数字化时代，单片机跑马灯有着广阔的应用前景，希望能够为人们的生活和工作带来更多的灵感和乐趣。
跑马灯原理图
跑马灯，又称为滚动广告牌，是一种常见的信息展示设备，其原理图如下所示：
1. 控制器，跑马灯的控制器是整个设备的核心部件，它负责接收外部输入的信息，并根据预设的程序控制LED灯的显示效果。
控制器通常采用单片机或者嵌入
式系统，具有较强的数据处理和存储能力。
2. LED灯，LED灯是跑马灯的显示元件，它具有高亮度、低能耗、长寿命等
优点，因此在跑马灯中得到了广泛应用。
LED灯的排列方式多种多样，可以根据
实际需求进行定制。
3. 电源模块，跑马灯的电源模块通常采用直流电源，为LED灯提供稳定的工
作电压和电流，保证LED灯的正常工作。
4. 通讯接口，为了方便控制跑马灯的显示内容，通常会在跑马灯上设置通讯接口，可以通过有线或者无线方式与外部设备进行通讯，实现信息的更新和控制。
跑马灯的工作原理是，控制器接收到外部输入的信息后，将其转化为LED灯
的控制信号，并通过电源模块为LED灯提供工作电源，LED灯按照控制信号的要
求进行显示，从而实现文字、图形等信息的滚动显示效果。
跑马灯广泛应用于商场、车站、广场等公共场所，用于发布广告、宣传信息、
公告等内容。
其优点是信息更新方便快捷，显示效果醒目，能够吸引人们的注意力，是一种较为有效的宣传工具。
总的来说，跑马灯的原理图包括控制器、LED灯、电源模块和通讯接口四个主要部件，通过这些部件的协同工作，实现了信息的滚动显示效果，为人们的生活和工作提供了便利。
MCS-51单片机控制跑马灯的三种方法
在MCS一51单片机的控制系统中，它的四个并行8位输入输出端口P0一P3是我们经常使用的。
在并行端口的编程学习中，跑马灯是单片机并行端口输出控制的典型实例。
所谓跑马灯，是指将八个发光二极管分别连接到单片机的某一并行端口的八根线上，通过编程控制这八个发光二极管从低到高或从高到低依次点亮。
图1 跑马灯电路图
如图1所示，将8个发光二极管阴极接到MCS一51单片机P1端口的8根端口线上，阳极通过限流电阻接+5V电源。
要让发光二极管点亮，则对应的端口线应该为低电平（0）；而要让其熄灭，对应的端I=I线应该为高电平（1）。
由此，我们假定跑马灯由端I=1的低位向高位轮流点亮．可以得到如下状态：
表1 跑马灯状态表
从表１可以看出，Ｐ１端口的状态共有８种，在跑马灯的显示过程中．这８种状态依次出现，循环往复。
而要实现跑马灯的这种显示功能．我们可以采用三种方法：
（１）穷举法；
（２）移位法；
（３）查表法。
下面分别来介绍一下这三种方法。
一、穷举法对于单片机的显示状态来说，它的８种状态是循环显示的。
所谓穷举法。
是指将单片机所有的显示状态全部列举出来。
写在程序的主函数中，通过while（1）的死循环来实现这些状态的循环显示。
程序如下：
#ｉｎｃｌｕｄｅ＜ｒｅｇ５１．ｈ＞／／延时函数．延时０．５ｓ
ｖｏｉｄdelay（）。
led灯带跑马灯控制原理概述及解释说明1. 引言1.1 概述LED灯带跑马灯控制原理是一项在现代照明领域具有广泛应用的技术。
LED灯带作为一种新型照明设备，具有节能环保、长寿命和多彩多样的特点，已广泛应用于家居装饰、商业场所和娱乐场所等领域。
而跑马灯控制则是通过不断变化的光线效果，营造出动感夺目的视觉效果。
本文将详细介绍LED灯带跑马灯控制原理，并深入解释其重要性以及应用场景。
读者通过学习本文，将对LED灯带跑马灯控制有一个全面的了解，并能在实际装饰和设计中做出合适的选择。
1.2 文章结构本文主要分为五个部分。
首先，在引言部分进行概述，给读者一个整体的了解；其次，在第二部分对LED灯带跑马灯控制原理进行详尽说明；接着，第三部分阐述了该原理的核心要点；随后，在第四部分通过实际应用案例讲解和图示展示来进一步加深读者的理解；最后，在结论部分进行总结，并展望了该技术未来的发展前景和可能的创新方向，同时给出了读者进一步学习和应用该原理的建议。
1.3 目的本篇文章旨在全面阐述LED灯带跑马灯控制原理，使广大读者对其功能、原理和应用有一个清晰的认识。
通过本文的学习，读者不仅能够了解LED灯带跑马灯控制原理在家居装饰、商业场所和娱乐场所等各个领域的实际应用案例，还能够了解其重要性和发展前景。
该文同时提供了指导读者深入学习和应用该原理的建议，使读者能够将该技术更好地应用于实际生活中。
2. LED灯带跑马灯控制原理：2.1 LED灯带基本原理：LED灯带是一种由多颗小型发光二极管（LED）组成的照明产品。
LED作为一种半导体器件，可以将电能转化为可见光能量，具有较高的亮度、节能和寿命长的特点。
LED灯带通过串联或并联多颗LED组成一个电路，使用适当的电压和电流供给来实现照明效果。
2.2 跑马灯控制的概念和应用场景：跑马灯控制是指通过控制LED灯带中不同部分的亮暗变化来呈现类似跑马灯效果的一种照明控制方式。
它可以使LED灯带在一定区域内依次闪烁、流动或变换颜色，创造出动态且吸引人的视觉效果。
51单片机跑马灯程序编程高四位亮51单片机是一种非常常用的微控制器，它具有强大的功能和广泛的应用领域。
跑马灯是一种非常简单且常见的程序，可以用来展示LED灯在一组灯中依次亮起的效果。
在51单片机中实现跑马灯程序，可以通过控制IO口的状态来控制LED的亮灭。
假设我们有8个LED灯，要实现高四位亮的跑马灯效果，可以按照以下步骤进行编程：1. 首先，需要定义8个IO口作为LED灯的控制口。
假设我们将P0口的高四位作为控制LED的口，可以通过以下代码进行定义：```sbit LED1 = P0^4;sbit LED2 = P0^5;sbit LED3 = P0^6;sbit LED4 = P0^7;```2. 在主函数中，需要设置IO口的工作模式。
由于我们要控制LED亮灭，需要将相应的IO口设置为输出模式，可以通过以下代码实现：```LED1 = LED2 = LED3 = LED4 = 0; // 初始化为低电平P0M0 = P0M1 = 0; // P0口设置为推挽输出模式```3. 接下来，可以编写一个循环来实现跑马灯效果。
在每一次循环中，将高四位中的一个LED口设置为高电平，其他的LED口设置为低电平，通过不断循环改变高四位LED口的状态，从而实现跑马灯效果。
可以通过以下代码实现：```while (1) {LED1 = 1; // 第一个LED口亮LED2 = 0; // 其他LED口灭LED3 = 0;LED4 = 0;Delay(500); // 延时一段时间，控制灯的亮灭速度LED1 = 0; // 第一个LED口灭LED2 = 1; // 第二个LED口亮LED3 = 0;LED4 = 0;Delay(500);// 依次类推...}```通过以上代码，就可以在51单片机上实现高四位亮的跑马灯效果。
通过改变循环中的延时时间，还可以调节灯的亮灭速度。
此外，还可以通过调节亮灭的顺序，改变跑马灯的效果，使其更加多样化。
单片机课程设计跑马灯的控制摘要：本设计选择对跑马灯的控制，先构思跑马灯实现预想效果，然后进行分析，根据要求编写程序，选择硬件端口，并进行调试致预想效果，最后浅谈课程设计的经历，以及总结。
目录一）课程设计的目的二）课程设计的要求三）流程图四）原理图五）程序语言六）总结七）参考资料设计题目：试设计一个闪烁跑马灯控制器，该控制器可以控制8个灯顺序亮灭。
当单片机上电后，8个灯依次从左向右亮，并且每个灯亮的时间为1秒钟。
这时，如果按钮K1按下，则灯亮的顺序是从右向左，同样，每个灯亮的时间是1秒钟。
这时，如果按下按钮K2,则此时，4个灯亮4个灯灭，延迟4秒钟以后，又开始从左向右点亮。
最后，若按下按钮K3,则全部灯亮。
此时若想再次点亮灯，必须重新上电。
题目分析：该题目要求控制8盏灯的亮灭，可使用单片机的P1.0到P1.8口来控制。
按钮K1用P3.4口，K2用P3.2口，及外部中断0，K3用P3.3口，及外部中断1，分别来实现。
单片机使用AT89C52，电源使用5V标准电源。
顺序亮灭使用外部中断源构成循环控制语句。
一、课程设计的目的课程设计是本专业集中实践环节的主要内容之一。
训练正确地应用单片机，培养解决工业控制、工业检测等领域具体问题的能力。
学生通过所做课题，熟悉单片机应用系统开发研制的过程，软硬件设计的工作方法、内容及步骤，对学生进行基本技能训练。
例如组成系统、编程、调试、绘图等。
使学生理论联系实际，提高动手能力和分析问题、解决问题的能力。
通过本课程设计，主要达到以下目的：1.使学生增进对单片机的感性认识，加深对单片机理论方面的理解。
2.使学生掌握单片机的内部功能模块的应用，如定时器/计数器、中断、片内外存贮器、I/O口、串行口通讯等。
3.使学生了解和掌握单片机应用系统的软/硬件设计过程、方法及实现，为以后设计和实现单片机应用系统打下良好基础。
二、课程设计的要求1.学生需认真阅读课程设计任务书，熟悉有关设计资料及参考资料，熟悉各种设计规范的有关内容，认真完成任务书规定的设计内容。
单片机跑马灯输入引脚对8盏灯的控制1. 简介单片机跑马灯是一种常见的电子设计，通过程序控制多个灯的亮灭顺序，实现灯光闪烁的效果。
在这个设计中，我们将着重讨论单片机跑马灯中输入引脚对8盏灯的控制方法。
2. 单片机跑马灯的原理单片机跑马灯的设计原理是通过单片机的输出引脚控制LED灯的亮灭。
通过程序控制输出引脚的电平变化，可以控制LED灯的亮度，从而实现不同的灯光效果。
3. 输入引脚对8盏灯的控制方法在单片机跑马灯中，一般使用输入引脚来控制灯光的亮灭顺序。
对于8盏灯的控制，我们可以通过以下方法实现：3.1 使用二进制控制可以通过单片机的IO口输出8位二进制数，然后通过这个二进制数的变化来控制8盏灯的亮灭顺序。
可以通过循环移位的方法来实现灯光的顺序变化，从而实现跑马灯的效果。
3.2 使用计数器可以通过单片机上的定时器或者计数器来控制灯光的亮灭顺序。
通过定时器的中断生成，可以实现灯光的循环控制，从而实现跑马灯的效果。
3.3 使用外部输入还可以通过外部的输入引脚来控制灯光的亮灭顺序。
可以通过按键或者其他传感器来控制灯光的变化，从而实现跑马灯的效果。
4. 实际案例以下是一个使用输入引脚对8盏灯进行控制的实际案例：4.1 案例描述我们使用STM32单片机来设计一个跑马灯程序，通过外部引脚控制8盏LED灯的亮灭顺序。
我们设计了一个简单的电路，将8盏LED灯连接到单片机的8个引脚上，然后通过外部的输入引脚来控制LED灯的亮灭。
4.2 实现方法我们首先编写了一个简单的程序，通过外部输入引脚来控制LED灯的亮灭顺序。
我们使用定时器的中断功能，以固定的时间间隔来控制LED灯的亮灭，从而实现跑马灯的效果。
4.3 测试结果经过测试，我们成功实现了通过外部输入引脚控制8盏LED灯的跑马灯效果。
我们可以通过外部的按键来控制LED灯的亮灭顺序，从而实现不同的灯光效果。
5. 结论通过上述案例，我们可以看到，通过输入引脚控制8盏LED灯的跑马灯效果是可行的。
太原理工大学
单片机原理与应用技术课程实验报告
专业班级
学号
姓名
指导教师
跑马灯控制
一、实验目的
（1）进一步熟悉Keil和Proteus软件的操作，掌握快速复制元器件的操作方法；
（2）掌握利用多路LED实现跑马灯控制的原理；
（3）掌握循环移位、查表的编程方法。
二、实验硬件和软件
计算机1台，并安装Proteus软件和Kei C51软件。
三、实验任务
实现跑马灯控制效果，八个发光二极管L1-L8分别依次点亮，时间间隔
0.2S，点亮顺序为：L1→L2→…→L8→L7→L6→…→L1亮，重复循环。
四、实验电路及分析
实验电路如图所示，分析可知当P1.0-P1.7端口输出“0”时，发光管点亮；当P1.0-P1.7端口输出“1”时，发光管熄灭。
跑马灯仿真电路图
五、实验程序编写
1．跑马灯控制分析
根据跑马灯的控制要求，P1.7-P1.0输出状态如下表所示，P1口输出值从0XFE开始，循环左移7次后变为0X7F，然后循环右移7次变为0XFE，移位操作之间延时0.2S，循环左移的终止状态是循环右移的初始状态，注意该状态持续时间仍为0.2S，不是0.4S ，以上过程重复循环。
P1口输出状态表
2．C语言程序
#include <reg51.H>
#include <intrins.h>
void Delayms(unsigned int n)
{ unsigned int i, j;
for(j=n; j>0;j--)
for(i=112; i>0; i--);
}
int main( )
{ unsigned char n;
unsigned char temp;
while(1)
{ temp=0xfe;
P1=temp;
for(n=7;n>0;n--)
{ temp=_crol_(temp,1);
Delayms(200);
P1=temp;
}
for(n=7;n>0;n--)
{ temp=_cror_(temp,1);
Delayms(200);
P1=temp;
}
}
}
3．程序流程图
六、实验步骤
1．利用Proteus软件绘制仿真电路图
（1）打开Proteus软件，File→New Project进入工程创建向导，选择项目文件存放路径，项目文件名为“实验2.pdsprj”。
（2）创建原理图（schematic），默认模板为default，可根据电路规模选择
合适的图纸大小。
（3）选择“Do not create a PCB layout”，即不绘制PCB图。
（4）选择第一项“No Firmware Project”，即不在Proteus平台下创建源程序。
需要在Keil C环境下编写源程序并成功编译生成hex文件，然后加载到Proteus仿真电路的单片机上。
（5）工程创建向导结束，配置情况确认。
（6）点击“P”按钮在器件库中搜索并添加电路中所需要的器件。
（7）根据电路图将器件放置到绘图区并合理布局，右键单击器件弹出快捷菜单，可以进行旋转、镜像、修改参数（如电容、电阻大小、晶振频率）等操作，双击器件也可以打开参数设置对话框。
（8）用导线将各个器件连接起来，最终的仿真电路。
2．利用Keil软件编写单片机程序
（1）打开Keil软件，点击菜单project→New μVision project，创建项目文件Lab2-C.uvproj，保存位置建议与Proteus工程文件相同。
（2）选择单片机为Atmel公司的AT89C51，当然也可以选择其他51单片机(如
AT89S51)，窗口右边给出了单片机的内部资源。
（3）对话框提示是否加入启动代码，选择“否”。
（4）在工程浏览窗口，右键单击“Target1”，单击“Options for Target…”；进入选项设置对话框，单击“output”选项卡，勾选“Create HEX file”后确定。
（5）右键单击“Source Group1”，为工程添加新的程序源文件（Add New Item），当然也可以添加已存在的源程序文件（Add Existing Files…）（6）选择文件类型为“C File(.c)”，文件名为Lab1.c。
（7）输入C语言程序代码，并编译成功得到hex文件，该文件所在位置为：E:\李泽\单片机\实验1\Objects\Lab2-C.hex，文件名与项目名相同。
（8）单击调试按钮（或按快捷键Ctrl+F5）进入调试状态，通过菜单“Peripherals”调出P1端口，然后全速（F5）或者单步（F10）仿真运行，观察变化。
仿真调试结束后再次点击调试按钮退出。
3．在Proteus平台上为单片机加载程序并仿真运行
（1）切换到Proteus软件，双击单片机进入属性对话框，将Program File 设置为Keil软件生成的hex文件，文件位置为E:\李泽\单片机\实验1\Objects\Lab2-C.hex，然后点“OK”确定。
（2）点击左下角的启动仿真按钮（或按快捷键F12）进入仿真运行状态，如果电路和程序正确，八个发光二极管L1-L8分别依次点亮，时间间隔0.2S，点亮顺序为：L1→L2→…→L8→L7→L6→…→L1亮，重复循环，最后点击停止按钮结束仿真运行。
