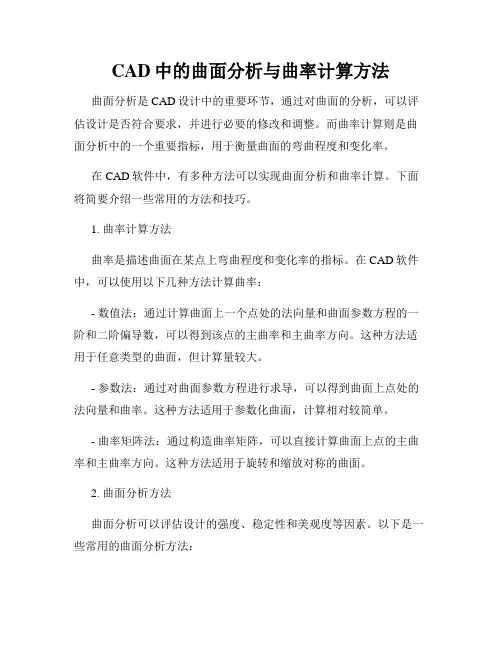

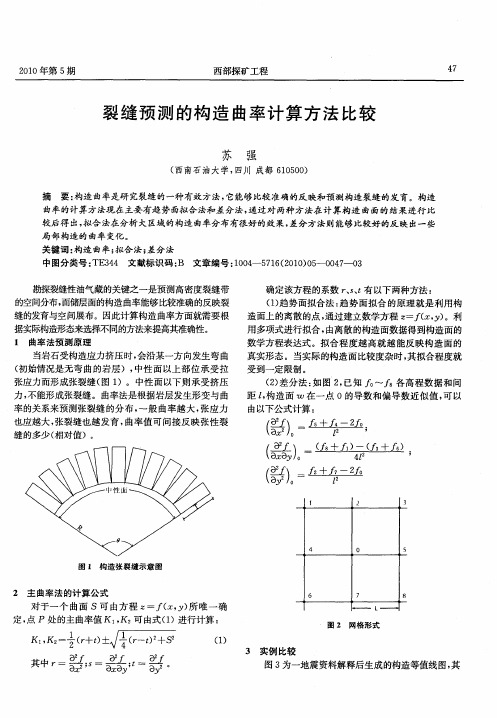

CAD中的曲面分析与曲率计算方法曲面分析是CAD设计中的重要环节,通过对曲面的分析,可以评估设计是否符合要求,并进行必要的修改和调整。
而曲率计算则是曲面分析中的一个重要指标,用于衡量曲面的弯曲程度和变化率。
在CAD软件中,有多种方法可以实现曲面分析和曲率计算。
下面将简要介绍一些常用的方法和技巧。
1. 曲率计算方法曲率是描述曲面在某点上弯曲程度和变化率的指标。
在CAD软件中,可以使用以下几种方法计算曲率:- 数值法:通过计算曲面上一个点处的法向量和曲面参数方程的一阶和二阶偏导数,可以得到该点的主曲率和主曲率方向。
这种方法适用于任意类型的曲面,但计算量较大。
- 参数法:通过对曲面参数方程进行求导,可以得到曲面上点处的法向量和曲率。
这种方法适用于参数化曲面,计算相对较简单。
- 曲率矩阵法:通过构造曲率矩阵,可以直接计算曲面上点的主曲率和主曲率方向。
这种方法适用于旋转和缩放对称的曲面。
2. 曲面分析方法曲面分析可以评估设计的强度、稳定性和美观度等因素。
以下是一些常用的曲面分析方法:- 可视化分析:CAD软件提供了多种可视化分析工具,例如曲面仿真和曲面着色等。
通过这些工具,可以直观地观察曲面的形状和特征,快速发现问题并做出相应的调整。
- 剖面分析:通过在曲面上选择多个剖面线,可以计算每个剖面线上的曲率和曲率方向。
通过比较不同位置的曲率值,可以评估曲面的整体曲率分布情况。
- 截面分析:通过在曲面上选择多个截面线,可以计算每个截面线上的曲率和曲率方向。
通过比较不同位置的曲率值,可以评估曲面的横向曲率变化情况。
3. 使用技巧在进行曲面分析和曲率计算时,还可以使用一些技巧来提高效率和准确性:- 合理选择曲面类型:不同类型的曲面有不同的计算方法和适用范围。
在设计中,应根据需要选择合适的曲面类型,以便进行准确的分析和计算。
- 合理设置参数:CAD软件中有多个参数可以影响曲面分析和计算的结果。
在使用时,应根据实际情况合理设置这些参数,以获得准确的结果。

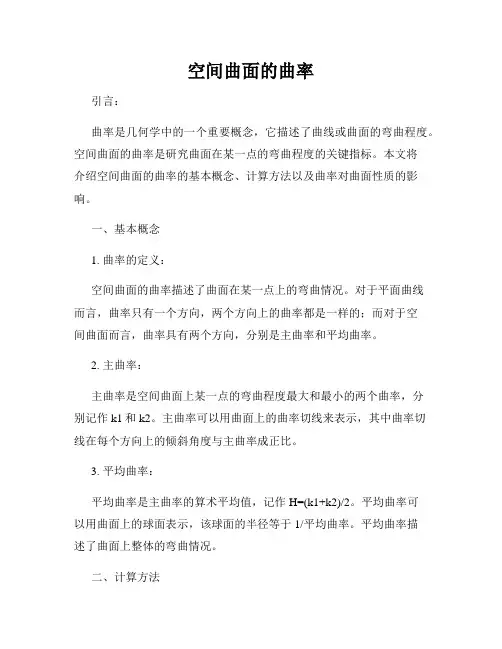

空间曲面的曲率引言:曲率是几何学中的一个重要概念,它描述了曲线或曲面的弯曲程度。
空间曲面的曲率是研究曲面在某一点的弯曲程度的关键指标。
本文将介绍空间曲面的曲率的基本概念、计算方法以及曲率对曲面性质的影响。
一、基本概念1. 曲率的定义:空间曲面的曲率描述了曲面在某一点上的弯曲情况。
对于平面曲线而言,曲率只有一个方向,两个方向上的曲率都是一样的;而对于空间曲面而言,曲率具有两个方向,分别是主曲率和平均曲率。
2. 主曲率:主曲率是空间曲面上某一点的弯曲程度最大和最小的两个曲率,分别记作k1和k2。
主曲率可以用曲面上的曲率切线来表示,其中曲率切线在每个方向上的倾斜角度与主曲率成正比。
3. 平均曲率:平均曲率是主曲率的算术平均值,记作H=(k1+k2)/2。
平均曲率可以用曲面上的球面表示,该球面的半径等于1/平均曲率。
平均曲率描述了曲面上整体的弯曲情况。
二、计算方法计算空间曲面的曲率需要用到微积分的工具。
下面介绍一些常用的计算方法。
1. 方程法:对于给定的曲面,我们可以写出其方程。
然后通过微积分对方程进行求导,从而得到曲率切向量。
通过计算曲率切向量的长度,我们可以得到主曲率和平均曲率。
2. 平行搬移法:平行搬移法是一种几何计算曲率的方法。
通过在曲面上平行搬移一段长度为Δs的曲线段,可以得到该曲线段的弯曲程度。
然后通过取Δs 趋近于0的极限,可以得到曲率切向量和曲率。
3. 流线法:流线法是一种流体力学中使用的计算曲率的方法。
将曲面看作流体流动的路径,在曲面上选取一条流线。
通过计算流线的弯曲程度,可以得到对应点的曲率。
三、曲率对曲面性质的影响曲率是描述曲面形状的重要性质,不同曲率的曲面具有不同的性质。
1. 平面曲率为0的曲面:当曲面的主曲率都为0时,该曲面在该点附近呈现平坦的性质,类似于一个平面。
2. 主曲率为正的曲面:当曲面的主曲率都为正时,该曲面在该点附近呈现凸起的性质,类似于一个凸出的球面。
3. 主曲率为负的曲面:当曲面的主曲率都为负时,该曲面在该点附近呈现凹陷的性质,类似于一个凹入的碗形。
研究生专业课程报告题目:曲面曲率直接计算方法的比较学院:信息学院课程名称:三维可视化技术任课教师:刘晓宁姓名:朱丽品学号: 3西北大学研究生处制曲面曲率直接计算方法的比较1、摘要曲面曲率的计算是图形学的一个重要内容,一般来说,曲面的一阶微分量是指曲面的切平面方向和法向量,二阶微分量是指曲面的曲率等有关量.它们作为重要的曲面信息度量指标, 在计算机图形学,机器人视觉和计算机辅助设计等领域发挥了重要的作用.此文对曲面上主曲率的2种直接估算方法(网格直接计算法和点云直接计算法)进行了论述, 并进行了系统的总结与实验, 并给出了其在颅像重合方面的应用。
关键词曲面曲率、主曲率、点云、三角网格2、引言传统的曲面是连续形式的参数曲面和隐式曲面, 其微分量的计算已经有了较完备的方法.随着激光测距扫描等三维数据采样技术和硬件设备的长足进步, 以及图形工业对任意拓扑结构光滑曲面造型的需求日益迫切, 离散形式的曲面———细分曲面、网格曲面和点云曲面正在逐渐成为计算机图形学和几何设计领域的新宠.于是, 对这种离散形式的曲面如何估算微分量, 就成为一个紧迫的课题。
CT扫描技术获得的原始点云和网格数据通常只包含物体表面的空间三维坐标信息及其三维网格信息,没有明确的几何信息,而在点云和网格的简化、建模、去噪、特征提取等数据处理和模式识别中,常需要提前获知各点的几何信息,如点的曲率、法向量等,也正基于此,点云和网格的几何信息提取算法一直是研究的热点。
点的法向量和曲率通常采用离散曲面的微分几何理论来计算,由于离散曲面分为网格和点集两种形式,其法向量和曲率计算也分为两类: 一类是基于网格的法向量和曲率计算,另一类是基于散点的法向量和曲率计算。
由于基于三角网的点云几何信息计算精度一般比较低,通常采用直接计算法。
在点云几何信息提取中,常采用基于散乱点的点云几何信息计算方法,该类方法主要是通过直接计算法和最小二乘拟合算法获取点云的局部n 次曲面,然后根据曲面的第一基本形式和第二基本形式求解高斯曲率和平均曲率,而点云的局部曲面表示有两种: 一是基于法向距离的局部曲面表示,二是基于欧几里德距离的局部曲面表示。
微分几何中的曲面曲率计算方法微分几何是研究曲面形状和性质的数学分支,曲面的曲率是其中一个重要概念。
本文将介绍微分几何中的曲面曲率计算方法。
一、曲面的参数化表示曲面可以通过参数方程来表示,一般形式为:\[S: \mathbf{r}(u, v) = (x(u, v), y(u, v), z(u, v))\]其中,\(\mathbf{r}(u, v)\) 表示曲面上的一点,\(u\) 和 \(v\) 是参数。
曲面上任意一点的切向量可以用参数 \(u\) 和 \(v\) 的偏导数表示:\[\mathbf{r}_u = \frac{\partial \mathbf{r}}{\partial u} =\left(\frac{\partial x}{\partial u}, \frac{\partial y}{\partial u}, \frac{\partial z}{\partial u}\right)\]\[\mathbf{r}_v = \frac{\partial \mathbf{r}}{\partial v} =\left(\frac{\partial x}{\partial v}, \frac{\partial y}{\partial v}, \frac{\partial z}{\partial v}\right)\]二、第一基本形式曲面的第一基本形式用来度量曲面上两条曲线之间的夹角,表示为:\[ds^2 = E du^2 + 2F dudv + G dv^2\]其中,\[E = \mathbf{r}_u \cdot \mathbf{r}_u, \quadF = \mathbf{r}_u \cdot\mathbf{r}_v, \quad G = \mathbf{r}_v \cdot \mathbf{r}_v\]分别表示曲面的两个切向量之间的内积。
三、曲面的法向量曲面的法向量可以通过计算曲面上两个切向量的叉积得到:\[\mathbf{N} = \mathbf{r}_u \times \mathbf{r}_v = \begin{vmatrix}\mathbf{i} & \mathbf{j} & \mathbf{k} \\ \frac{\partial x}{\partial u} &\frac{\partial y}{\partial u} & \frac{\partial z}{\partial u} \\ \frac{\partialx}{\partial v} & \frac{\partial y}{\partial v} & \frac{\partial z}{\partial v}\end{vmatrix} = \left(\frac{\partial y}{\partial u}\frac{\partial z}{\partial v} - \frac{\partial z}{\partial u}\frac{\partial y}{\partial v}, \frac{\partialz}{\partial u}\frac{\partial x}{\partial v} - \frac{\partial x}{\partialu}\frac{\partial z}{\partial v}, \frac{\partial x}{\partial u}\frac{\partialy}{\partial v} - \frac{\partial y}{\partial u}\frac{\partial x}{\partial v}\right) \]法向量的长度为:\[|\mathbf{N}| = \sqrt{\mathbf{N} \cdot \mathbf{N}}\]四、曲面的法曲率和主曲率曲面上的法曲率表示了曲面在某一点的弯曲程度,可以通过计算法向量与曲面上任意一条曲线的切向量之间的夹角来得到。
微分几何中的曲面曲率计算方法微分几何是研究曲线、曲面等几何对象的性质和变化规律的数学学科。
曲面曲率是微分几何中的一个重要概念,它描述了曲面在某一点上的弯曲程度。
本文将介绍微分几何中常用的曲面曲率计算方法。
一、曲面的法曲线和法向量在微分几何中,曲面的法曲线是指曲面上每一点的切线都包含在该点的曲面上。
曲面的法向量是指与曲面上一点的法曲线相切且与曲面垂直的向量。
曲面的法曲线和法向量在曲面曲率计算中起到了重要的作用。
二、第一曲率和第二曲率曲面的曲率可以通过计算第一曲率和第二曲率来得到。
第一曲率刻画了曲面在某一方向上的曲率变化率,而第二曲率刻画了曲面在法曲线方向上的曲率变化率。
曲面曲率的大小取决于第一曲率和第二曲率的数值。
三、高斯曲率和平均曲率高斯曲率是描述曲面弯曲程度的量,它等于第一曲率和第二曲率的乘积。
高斯曲率为正表示曲面是凸曲面,为负表示曲面是凹曲面。
平均曲率是第一曲率和第二曲率的平均值,它描述了曲面整体的曲率情况。
四、主曲率和主曲率方向曲面的主曲率是指曲面在法曲线方向和垂直于法曲线方向上的最大和最小曲率。
主曲率方向是指与最大和最小主曲率相对应的法曲线方向和垂直于法曲线方向。
五、曲面曲率计算方法1. 曲面曲率计算的一种方法是使用切向量和法向量进行计算。
通过求解曲面的法曲线和法向量,然后运用一些微积分和线性代数的方法,可以得到曲面的第一曲率、第二曲率、高斯曲率、平均曲率、主曲率和主曲率方向等。
2. 另一种常用的曲面曲率计算方法是使用曲面参数方程。
对于给定的曲面参数方程,可以通过求解方程的偏导数和二阶偏导数来计算曲面曲率。
这种方法相对简单直观,适用于特定形式的曲面。
六、应用举例:球面曲率计算以球面为例,球面的参数方程为:x(u,v) = r*sin(u)*cos(v)y(u,v) = r*sin(u)*sin(v)z(u,v) = r*cos(u)计算球面在某一点的曲率时,可以根据球面的参数方程求出切向量和法向量,进而计算出第一曲率、第二曲率、高斯曲率、平均曲率等。
测绘技术中的地形曲率计算方法介绍地形曲率是指地表相对于水平面的曲率特征,它在地图制作、地物分类、地貌分析等领域都有着广泛的应用。
地形曲率的计算方法有多种,包括基于高程数据的计算方法和基于倾斜摄影数据的计算方法。
本文将介绍其中常用的几种地形曲率计算方法。
一、基于高程数据的地形曲率计算方法1. 最简单的方法是基于离散高程数据的差分计算。
这种方法将地表高程数据视为点云,通过计算相邻点的高程差来估计地表曲率。
这种方法操作简单,计算量较小,适用于小范围地形曲率的计算。
然而,由于数据的离散性,该方法容易产生误差。
2. 曲率曲面法是一种更精确的计算方法。
它通过拟合点云数据来创建曲率曲面,并从曲率曲面中提取地形曲率。
曲率曲面可以采用多种插值方法生成,如三次样条、反距离权重等。
利用曲率曲面可以分析地表的凸凹特征,并计算得到地形曲率。
这种方法计算精度较高,适用于复杂地形的曲率计算。
二、基于倾斜摄影数据的地形曲率计算方法1. 基于倾斜摄影数据的地形曲率计算方法可以通过计算摄影测量产生的数学模型中的曲率来得到地形曲率。
这种方法需要倾斜摄影测量仪器来获取倾斜的摄影影像,通过摄影测量原理,分析影像中的点特征,获得地物的高程和曲率信息。
这种方法的计算结果精度高,适用于大范围区域的地形曲率计算。
2. 另一种方法是基于激光雷达数据的地形曲率计算。
激光雷达可以快速、准确地获取地表高程数据,通过分析激光点云数据,可以计算得到地形曲率。
这种方法适用于需要高精度地形曲率计算的场景,例如地质灾害研究、土地规划等。
总结起来,地形曲率的计算方法有多种,选择合适的方法取决于具体的应用需求和数据来源。
基于高程数据的计算方法适用于小范围、简单地形的曲率计算,而基于倾斜摄影数据和激光雷达数据的方法适用于大范围、复杂地形的曲率计算。
随着测绘技术的不断发展,地形曲率的计算方法也在不断创新,为地理信息领域的研究和应用提供了更多的可能性。
通过对不同的计算方法进行比较和研究,可以提高地形曲率计算的精度和可靠性。
几何练习计算曲面的曲率和曲率半径在几何学中,曲面的曲率是描述曲面弯曲程度的重要概念之一。
曲率的计算可以帮助我们理解曲面的形状,并且在许多应用中有着重要的意义。
本文将介绍如何计算曲面的曲率和曲率半径,以及相关的基本概念和公式。
一、曲面曲率的定义在数学中,曲面的曲率是指曲面上某一点处的切平面与曲面相交所形成的曲线的弯曲程度。
曲率描述了曲线的弯曲程度,曲面的曲率则描述了曲面的弯曲程度。
曲率的计算可以帮助我们理解曲面的局部特征,比如凸凹性、平滑性等。
二、曲率的计算方法对于一个参数形式给定的曲面,我们可以利用曲面上的两个参数方向上的切向量来计算曲面的曲率。
设曲面的参数方程为:x = f(u,v), y =g(u,v), z = h(u,v),其中u,v为参数。
曲率的计算可以分为以下几个步骤:1. 计算切向量由曲面的参数方程可得,曲面上任意一点(x,y,z)处的切向量为:T_u= ∂T/∂T,T_v= ∂T/∂T。
其中P(u,v)表示参数方程对应点的位置向量。
2. 计算曲面法向量曲面法向量N可以通过两个参数方向的向量积得到:N=T_u ×T_v。
3. 计算曲率向量曲率向量K的计算需要先计算曲面法向量N的对称矩阵A:A=T^T ×T。
然后利用切向量T对矩阵A进行线性变换:K=A^(-1) ×T。
4. 计算主曲率和曲率半径考虑到曲面上任意一点的曲率向量K都是三维的,我们可以将其分解为两个相互垂直的方向,即主曲率方向。
主曲率是曲率向量在主曲率方向上的投影。
曲率半径是主曲率倒数的绝对值,即曲率半径=1/主曲率。
三、曲率计算的应用曲率计算在几何学和物理学中具有广泛的应用。
在几何学中,曲率可以帮助我们理解曲面的形状和特征,比如判定曲面的凹凸性、寻找曲面上的最小曲率点等。
在物理学中,曲率计算可以用于描述物体表面的曲率分布,如天体表面的曲率分布、流体表面的曲率分布等。
四、举例说明下面我们通过一个简单的例子来说明曲率的计算方法。
几何学中的曲率计算方法研究几何学是数学中的一个重要分支,它研究的是形状和空间的性质。
曲率是几何学中一个关键的概念,它描述了曲线或曲面的弯曲程度。
在本文中,我们将探讨几何学中的曲率计算方法的研究。
一、曲线的曲率计算方法曲线的曲率是描述曲线弯曲程度的量。
在几何学中,有多种方法用于计算曲线的曲率。
1. 弧长参数化法弧长参数化法是最常用的计算曲线曲率的方法之一。
其思想是将曲线上的每个点在弧长方向上参数化,然后计算该点处的曲率。
通过对曲线进行微分运算,可以得到曲线在每个点处的切线和法线,从而进一步计算出曲率。
2. 参数方程法参数方程法是另一种计算曲线曲率的常用方法。
当曲线被参数化表示时,可以通过对参数的导数进行运算,推导出曲率的表达式。
这种方法适用于任意曲线,并且在计算机图形学等领域有着广泛的应用。
3. 直角坐标系下的计算方法对于直角坐标系下的曲线,也有相应的计算曲率的方法。
其中最常用的是求解曲线的曲率圆方程,通过对圆的半径和中心进行计算,可以得到曲率的具体值。
二、曲面的曲率计算方法除了曲线的曲率计算方法之外,几何学中还研究了曲面的曲率计算方法。
曲面的曲率描述了曲面在每个点处的弯曲程度和凹凸性质。
1. 第一基本形式法第一基本形式法是计算曲面曲率的一种常用方法。
该方法基于曲面的第一基本形式,通过对基本形式的矩阵求导数和运算,可以得到曲面在每个点处的曲率。
这种方法在计算三维图像的曲面特征时非常有效。
2. 曲面法线方程法曲面法线方程法是另一种计算曲面曲率的方法。
该方法利用曲面的法向量和曲面的参数方程,通过对参数的导数和运算,可以推导出曲率的表达式。
这种方法在计算机图形学中被广泛应用。
3. 曲率半径法曲率半径法是一种直观的计算曲面曲率的方法。
通过求解曲率半径的逆,可以得到曲面在每个点处的曲率值。
这种方法在曲面造型和曲面分析等领域有着重要的应用。
结论几何学中的曲率计算方法是数学研究的重要内容。
对于曲线和曲面的曲率计算,有多种方法可供选择。
高考数学中的曲率与曲率半径的计算方法在高考数学中,曲率与曲率半径是一个比较重要的概念,在平面几何和空间几何中都有应用。
曲率指的是曲线在某一点处的弯曲程度,而曲率半径则是曲率的倒数。
对于考生来说,了解曲率与曲率半径的计算方法,能够帮助他们更好地理解和解决相关考题。
一、曲率的定义和计算方法1. 弧长的导数曲线在某一点处的曲率定义为该点处切线与曲线上足够靠近该点的两个点的切线的极限夹角的大小,即:$$\lim_{\Delta s\to0}\frac{\Delta\alpha}{\Delta s}$$其中,$\Delta s$为曲线上两个足够靠近该点的点之间的弧长,$\Delta\alpha$为这段曲线在该点处切线的转角。
由于$\Delta\alpha$较难直接求解,我们可以通过对式子进行简化,得到:$$\lim_{\Delta s\to0}\frac{\Delta\alpha}{\Delta s}=\lim_{\Deltas\to0}\frac{\Delta(\tan\Delta\alpha)}{\Delta\alpha}\cdot\frac{\Delta\al pha}{\Deltas}=\lim_{\Delta\theta\to0}\frac{\tan\Delta\theta}{\Delta\theta}=\frac{d \alpha}{ds}$$其中,$\Delta\theta$为所求点处两条足够靠近该点的切线夹角,$d\alpha$为这段曲线在该点处切线的转角微分。
这里要注意的是,当弧长趋近于0时,我们通常会取$\Delta\alpha$为两条切线的夹角$\theta$,而不是切线的转角$d\alpha$。
2. 参数方程的第二类曲率对于参数方程$x=x(t)$,$y=y(t)$,曲线的切向量可以表示为:$$\vec{T}=\frac{dx}{dt}\vec{i}+\frac{dy}{dt}\vec{j}$$那么,曲线在某一点处的曲率可以表示为:$$k=\left\lvert\frac{d\vec{T}}{ds}\right\rvert=\sqrt{\left(\frac{d\ve c{T_x}}{ds}\right)^2+\left(\frac{d\vec{T_y}}{ds}\right)^2}$$其中,$\lvert\cdot\rvert$表示向量的模,$\vec{T_x}$和$\vec{T_y}$分别表示$\vec{T}$在$x$和$y$方向上的分量。

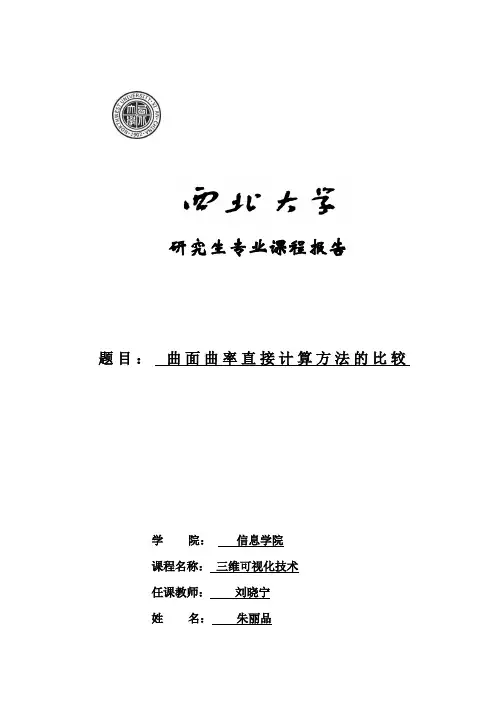

研究生专业课程报告
题目:曲面曲率直接计算方法的比较
学院:信息学院
课程名称:三维可视化技术
任课教师:***
*名:***
学号:*********
西北大学研究生处制
曲面曲率直接计算方法的比较
1、摘要
曲面曲率的计算是图形学的一个重要内容,一般来说,曲面的一阶微分量是指曲面的切平面方向和法向量,二阶微分量是指曲面的曲率等有关量.它们作为重要的曲面信息度量指标, 在计算机图形学, 机器人视觉和计算机辅助设计等领域发挥了重要的作用.此文对曲面上主曲率的2种直接估算方法(网格直接计算法和点云直接计算法)进行了论述, 并进行了系统的总结与实验, 并给出了其在颅像重合方面的应用。
关键词曲面曲率、主曲率、点云、三角网格
2、引言
传统的曲面是连续形式的参数曲面和隐式曲面, 其微分量的计算已经有了较完备的方法.随着激光测距扫描等三维数据采样技术和硬件设备的长足进步, 以及图形工业对任意拓扑结构光滑曲面造型的需求日益迫切, 离散形式的曲面———细分曲面、网格曲面和点云曲面正在逐渐成为计算机图形学和几何设计领域的新宠.于是, 对这种离散形式的曲面如何估算微分量, 就成为一个紧迫的课题。
CT扫描技术获得的原始点云和网格数据通常只包含物体表面的空间三维坐标信息及其三维网格信息,没有明确的几何信息,而在点云和网格的简化、建模、去噪、特征提取等数据处理和模式识别中,常需要提前获知各点的几何信息,如点的曲率、法向量等,也正基于此,点云和网格的几何信息提取算法一直是研究的热点。
点的法向量
和曲率通常采用离散曲面的微分几何理论来计算,由于离散曲面分为网格和点集两种形式,其法向量和曲率计算也分为两类: 一类是基于网格的法向量和曲率计算,另一类是基于散点的法向量和曲率计算。
由于基于三角网的点云几何信息计算精度一般比较低,通常采用直接计算法。
在点云几何信息提取中,常采用基于散乱点的点云几何信息计算方法,该类方法主要是通过直接计算法和最小二乘拟合算法获取点云的局部n 次曲面,然后根据曲面的第一基本形式和第二基本形式求解高斯曲率和平均曲率,而点云的局部曲面表示有两种: 一是基于法向距离的局部曲面表示,二是基于欧几里德距离的局部曲面表示。
本节中针对近几年来国际上提出的对三角网格曲面估算离散曲率的直接估算法,从数学思想与表达形式等方面进行系统的归纳与总结.
3、三角网格曲面的曲率的计算及代码实现
为了叙述清楚起见, 引入统一的记号.k 1和k 2表示主曲率,曲面的主曲率即过曲面上某个点具有无穷个曲线,也就存在无穷个曲率(法曲率),其中存在一条曲线使得该曲线的曲率为极大,这个曲率为极大值k 1,垂直于极大曲率面的曲率为极小值k 2。
这两个曲率的属性为主曲率。
它们代表着法曲率的极值。
主曲率是法曲率的最大值和最小值。
H 表示平均曲率,是空间上曲面上某一点任意两个相互垂直的正交曲率的平均值。
如果一组相互垂直的正交曲率可表示为K 1、K 2,
那么平均曲率则为:H= (K 1 +K 2 ) / 2。
K 表示曲面的高斯曲率, 两个主曲率的乘积即为高斯曲率,又称总曲率,反映某点上总的完全程度。
K=k 1*k 2。
N fk表示法曲率, n 表示法向量.考虑三角网格的顶点V i。
(1)曲面三角网格的表示形式
给一个三维曲面,如下图所示,如果用文本形式将其打开,则是由两部分组成,第一部分以v开头是三维的点,第二部分以f开头是三个点组成的面三角形。
(2)三角网格模型曲率计算---直接计算
第一步:估计给定点的法向量
三角网格模型一般情况下可以由一对线性表表示,M=(V,F);其中V={v i:1<=i<=n v}表示顶点集,F={f K:1<=k<=n f}表示三角片集。
如下图所示:
各个三角片的法向量的计算,在计算以v i为公共顶点的法向量时,由于后面的计算要取其平均值,故必须保证法向量方向的一致性,在这里要用到了数学上的右手法则或者左手法则,即与v i相邻的点形成一个三维的封闭的圈,按照右手法则给其线段标注方向,如下图所示。
三角面片f k 的法向量N fk 的计算公式如下:
N fk=(v i-v j+1)*(v j+1-v j)/||(v i-v j+1)*(v j+1-v j)||;
我们称1-环邻域是与点v i相邻的三角形集合。
图中除顶点v i外其它顶点组成的集合记为V i。
如果顶点v j属于V i,则v j是v i的相邻点。
V i中顶点的个数称为其顶点的度,记为|N(i)|。
包含v i的三角形片集
合记为F i。
如果三角形片记f k属于F i。
记为f k∈ F i。
记|f k|为三角形片的面积。
包含点v i的三角片的面积之和记为N(v i)。
离散三角网格上法向量和法曲率也有一般的定义方法,这些几何量估算的准确度对高斯曲率和平均曲率的准确度影响很大。
对于离散三角网格曲面M=(V,F),任意点v i的法向量一般可定义为1-环三角形某些几何量的加权和。
最简单的加权方法为1-环三角形的法向量平均值,定义如下:
对于三角网格上任意点v i,法曲率通常使用公式
第二步:计算法曲率,得到两个主曲率K 1和K 2
对于三角网格上任意点v i,法曲率通常使用公式
第三步:计算高斯曲率和平均曲率
K=K 1*K 2H=(K 1+K 2)/2
实现代码见附件
4、点云曲面的曲率的计算及代码实现
(1)点云简介
点云(Cloud Points)是由很多单个的点组成的集合。
点是最简单、最基本的几何定义实体。
记录了模型表面离散点上的各种物理信息,例如模型表面离散点的三维位置坐标、大小、法向量、颜色、透明度、纹理特征等。
用点云表示的颅骨如下图所示:
(2)点云模型曲率计算---直接计算
1)选取当前的点P i ‘(x,y,z);
2)运用kd -tree 查找点P i ’的最近邻的m 个点,够成m*3的矩阵A ;
3)计算协方差矩阵A ’A ;
4)求解3)中获得的协方差矩阵的特征值1λ,2λ,3λ;
5)取1λ,2λ,3λ中的最小特征值min λ;
6)计算’
i p 的曲率:min λ/(1λ+2λ+3λ);
实现代码见附件
5、曲面曲率的应用
(1)基于曲率的点采样曲面简化
对于从原始的几何形体采样得到的密集点云来说,有时并不需要丰富的细节特征只需要形体的大致轮廓,或者为了避免对利用采样得
到的密集点云进行曲面重建后再简化。
这时为了有利于绘制, 方便后续处理就有必要对点采样曲面进行简化。
关于点采样曲面的简
化,Pauly 等【4】提出了几种有效的方法, 主要是将原来网格曲面成熟的简化算法推广到点采样曲面。
从微分几何的角度来看, 原始曲面曲率较高的区域, 应该用较多的采样点表示, 相反则用相对较少的采样点表示。
曲率是反映曲面的基本特性, 因此常用作简化的阈值准则之一。
一般基于曲率的简化是这样的:设一个阈值, 小于阈值的简化掉, 反之则给予保留;反复重复该过程直至简化之后的点个数满足要求为止, 或者当没有小于阈值的采样点了。
然而这种做法一个明显不足的是, 简化可能一直在某个曲相差微小的区域进行, 相反在需要简化的曲面区域则没有简化到。
为此, 简化算法可以这样改进:首先根据曲率大小把曲率分成不同的区间段, 相当于对点采样曲面进行分割, 然后设一个曲率偏差, 最后把每个区间段内与最大曲率点相差小于偏差的采样点简化掉。
这样做法的最大好处在于点采样曲面的不同曲率间段的区域都简化到。
根据不同的需要,区间段的个数, 曲率偏差可以取不同的值, 甚至每个区间段的曲率偏差可以取不同。
(2)特征提取
特征提取在计算机视觉、图像处理、逆向工程等领域得到广泛研究。
在逆向工程中, 三维几何形体的特征提取在曲面的重建、光顺去噪等都占有重要的地位。
Gumhold等【5】通过Hoppe 等的主元分析, 为每个采样点加权, 接着利用最小生成图(minimum spanning graph)提出一种直接在点云曲面进行特征提出的方法;与之类似,Pauly 等
[ 5] 将图像处理中的多尺度概念引入点采样曲面,提出一种抗干扰性更强的多尺度特征提取方法。
本文对点采样曲面进行特征提取采用的方法也与Gumhold 类似, 只不过算法中的曲率计算方法不一样。
曲率计算在工程、医学、信息学等方面都有很多的应用,在法医学上,对于无身源颅骨和失踪人照片重叠的过程中,轮廓线的曲率是一个重要的指标。
在工程制造方面,曲率的一致性也发挥了很大的作用
6、总结
本文首先给出了两种方法在点集上直接计算曲率,试验表明这两种方法都可以达到很小的误差,然后我们从准确度和效率上对这两种方法做了比较,给出了各自的适用场合.进一步的工作可以考虑曲率的一些应用.在点集的重采样和点集的简化[6]中,曲率可以起指导作用,比如曲率小的区域比较平坦,采样密度可以小一些. 在点集的绘制方面, A. Ka laiah等人[4]提出了一种基于曲率的绘制方法,但是他们的曲率是通过参数曲面或者网格计算得到的,而结合我们的方法,就可以直接从点集进行绘制.本文填补了从点集模型计算曲面曲率的空白,拓展了点集模型的应用。
7、参考文献
【1】邬凯,等.山区公路路基边坡地质灾害远程监测预报系统开发及应用[J].岩土力学,
【2】贺美芳.基于散乱点集数据的曲面重建关键技术研究[D].南京航空航天大学,2006.
【3】吴剑煌.点采样曲面曲率估计。
