循环流化床锅炉部分部件原理

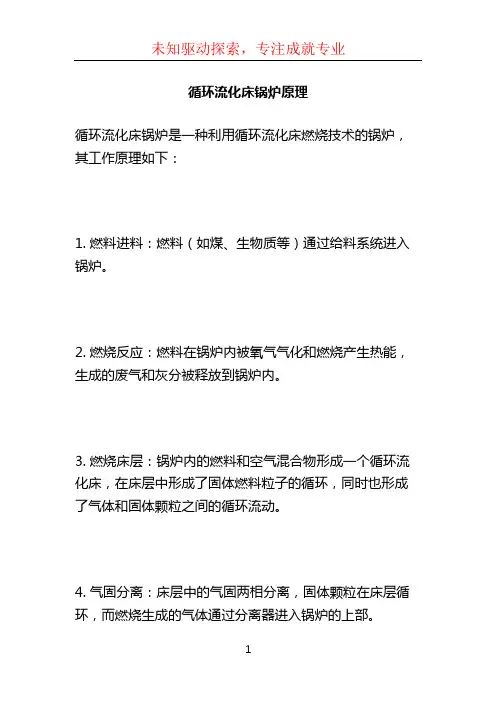

循环流化床锅炉原理
循环流化床锅炉是一种利用循环流化床燃烧技术的锅炉，其工作原理如下：
1. 燃料进料：燃料（如煤、生物质等）通过给料系统进入锅炉。

2. 燃烧反应：燃料在锅炉内被氧气气化和燃烧产生热能，生成的废气和灰分被释放到锅炉内。

3. 燃烧床层：锅炉内的燃料和空气混合物形成一个循环流化床，在床层中形成了固体燃料粒子的循环，同时也形成了气体和固体颗粒之间的循环流动。

4. 气固分离：床层中的气固两相分离，固体颗粒在床层循环，而燃烧生成的气体通过分离器进入锅炉的上部。

5. 固体回流：分离器中的固体颗粒被分离后，一部分被回流到床层继续燃烧，另一部分则通过排渣系统排出锅炉。

6. 热交换：燃烧生成的高温烟气在锅炉的热交换器中与水进行换热，产生蒸汽或热水。

7. 废气处理：通过合适的废气处理系统，对燃烧废气进行脱硫、脱硝和除尘等处理，降低废气对环境的污染。

总体来说，循环流化床锅炉通过循环流化床的形成，实现了燃料和空气的良好混合，提高了燃烧效率；同时通过固体的循环回流，在保持稳定燃烧的同时，降低了燃料的耗损和废渣产生量，提高了锅炉的可持续性和经济性。

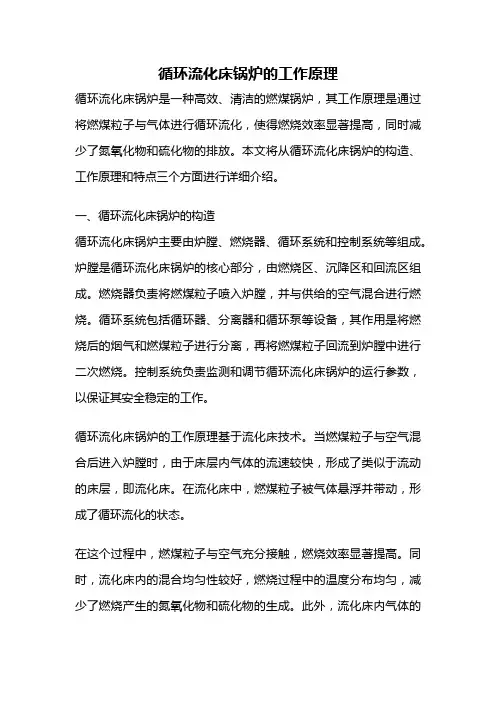

循环流化床锅炉的工作原理循环流化床锅炉是一种高效、清洁的燃煤锅炉，其工作原理是通过将燃煤粒子与气体进行循环流化，使得燃烧效率显著提高，同时减少了氮氧化物和硫化物的排放。

本文将从循环流化床锅炉的构造、工作原理和特点三个方面进行详细介绍。

一、循环流化床锅炉的构造循环流化床锅炉主要由炉膛、燃烧器、循环系统和控制系统等组成。

炉膛是循环流化床锅炉的核心部分，由燃烧区、沉降区和回流区组成。

燃烧器负责将燃煤粒子喷入炉膛，并与供给的空气混合进行燃烧。

循环系统包括循环器、分离器和循环泵等设备，其作用是将燃烧后的烟气和燃煤粒子进行分离，再将燃煤粒子回流到炉膛中进行二次燃烧。

控制系统负责监测和调节循环流化床锅炉的运行参数，以保证其安全稳定的工作。

循环流化床锅炉的工作原理基于流化床技术。

当燃煤粒子与空气混合后进入炉膛时，由于床层内气体的流速较快，形成了类似于流动的床层，即流化床。

在流化床中，燃煤粒子被气体悬浮并带动，形成了循环流化的状态。

在这个过程中，燃煤粒子与空气充分接触，燃烧效率显著提高。

同时，流化床内的混合均匀性较好，燃烧过程中的温度分布均匀，减少了燃烧产生的氮氧化物和硫化物的生成。

此外，流化床内气体的流动还能带走燃烧过程中产生的烟尘，减少了烟尘的排放。

循环流化床锅炉采用循环系统将燃煤粒子回流到炉膛中进行二次燃烧。

在循环器中，燃煤粒子和一部分未燃烧的烟气被分离，未燃烧的烟气经过回流再次参与燃烧，提高了燃烧效率。

经过多次循环后，燃煤粒子中的可燃物质基本被燃烧完全，烟气中的污染物排放得到有效控制。

三、循环流化床锅炉的特点循环流化床锅炉具有以下几个特点：1. 高效节能：循环流化床锅炉采用了循环燃烧技术，燃烧效率高，热效率通常可达到90%以上，节能效果显著。

2. 环保低排放：循环流化床锅炉采用了流化床技术，燃烧过程中的氮氧化物和硫化物排放量较低，符合环保要求。

3. 燃料适应性强：循环流化床锅炉对燃料适应性较强，可燃烧煤炭、生物质、废弃物等多种燃料，灵活性高。

循环流化床燃煤锅炉基于循环流态化的原理组织煤的燃烧过程，以携带燃料的大量高温固体颗粒物料的循环燃烧为主要特征。

固体颗粒充满整个炉膛，处于悬浮并强烈掺混的燃烧方式。

但与常规煤粉炉中发生的单纯悬浮燃烧过程相比，颞粒在循环流化床燃烧室内的浓度远大于煤粉炉，并且存在显著的揪粒成闭和床料的颗粒间混，颗粒与气体间的相对速度大，这一点显然与基于气力输送方式的煤粉悬浮燃烧过程完全不同。

具体的工作原理图如下图所示：
预热后的一次风(流化风)经风室由炉膛底部穿过布风板送入，使炉膛内的物料处于快速流化状态，燃料在充满整个炉膛的惰件床料中燃烧。

较细小的颗粒被气流夹带飞出炉膛，并由K灰分离装置分离收粜，通过分离器下的回料管与飞灰回送器(返料器)送W炉膛循坏燃烧;燃料在燃烧系统内完成燃烧和卨温烟气向X质的部分热M 传递过程。

在这种燃烧方式下，燃烧室密相区的湿度水T受到燃煤过稈中的高温结液、低温结焦和最佳脱硫温度的限制，一般维持在850℃左右，这一温度范围也恰与垃圾脱硫温度吻合。

由于循环流化床锅炉较煤粉炉炉膛的温度水平低的特点，带来低污染物排放和避免燃煤过程中结渣等问题的优越性。

以上就是今天分享的全部内容，感谢大家一直以来的阅读与支持。

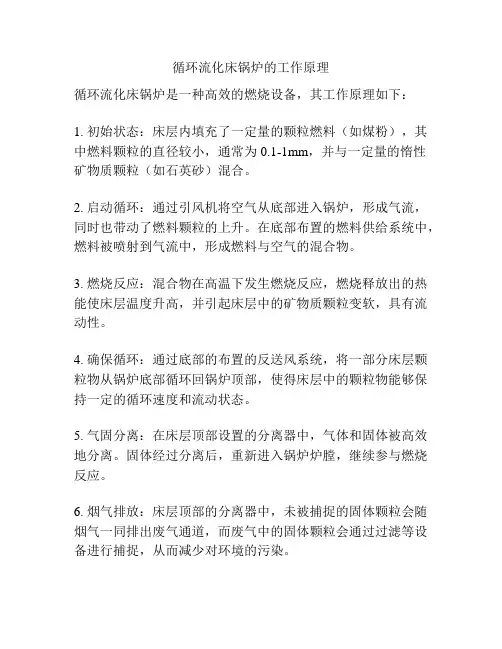

循环流化床锅炉的工作原理
循环流化床锅炉是一种高效的燃烧设备，其工作原理如下：
1. 初始状态：床层内填充了一定量的颗粒燃料（如煤粉），其中燃料颗粒的直径较小，通常为0.1-1mm，并与一定量的惰性矿物质颗粒（如石英砂）混合。

2. 启动循环：通过引风机将空气从底部进入锅炉，形成气流，同时也带动了燃料颗粒的上升。

在底部布置的燃料供给系统中，燃料被喷射到气流中，形成燃料与空气的混合物。

3. 燃烧反应：混合物在高温下发生燃烧反应，燃烧释放出的热能使床层温度升高，并引起床层中的矿物质颗粒变软，具有流动性。

4. 确保循环：通过底部的布置的反送风系统，将一部分床层颗粒物从锅炉底部循环回锅炉顶部，使得床层中的颗粒物能够保持一定的循环速度和流动状态。

5. 气固分离：在床层顶部设置的分离器中，气体和固体被高效地分离。

固体经过分离后，重新进入锅炉炉膛，继续参与燃烧反应。

6. 烟气排放：床层顶部的分离器中，未被捕捉的固体颗粒会随烟气一同排出废气通道，而废气中的固体颗粒会通过过滤等设备进行捕捉，从而减少对环境的污染。

通过上述工作原理，循环流化床锅炉可以实现燃料的高效燃烧和热能的充分利用，同时也能够降低氮氧化物的排放量，保护环境。

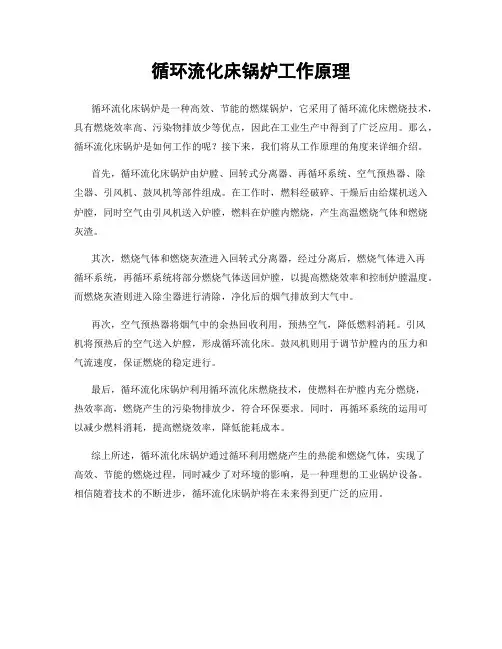

循环流化床锅炉工作原理
循环流化床锅炉是一种高效、节能的燃煤锅炉，它采用了循环流化床燃烧技术，具有燃烧效率高、污染物排放少等优点，因此在工业生产中得到了广泛应用。

那么，循环流化床锅炉是如何工作的呢？接下来，我们将从工作原理的角度来详细介绍。

首先，循环流化床锅炉由炉膛、回转式分离器、再循环系统、空气预热器、除
尘器、引风机、鼓风机等部件组成。

在工作时，燃料经破碎、干燥后由给煤机送入炉膛，同时空气由引风机送入炉膛，燃料在炉膛内燃烧，产生高温燃烧气体和燃烧灰渣。

其次，燃烧气体和燃烧灰渣进入回转式分离器，经过分离后，燃烧气体进入再
循环系统，再循环系统将部分燃烧气体送回炉膛，以提高燃烧效率和控制炉膛温度。

而燃烧灰渣则进入除尘器进行清除，净化后的烟气排放到大气中。

再次，空气预热器将烟气中的余热回收利用，预热空气，降低燃料消耗。

引风
机将预热后的空气送入炉膛，形成循环流化床。

鼓风机则用于调节炉膛内的压力和气流速度，保证燃烧的稳定进行。

最后，循环流化床锅炉利用循环流化床燃烧技术，使燃料在炉膛内充分燃烧，
热效率高，燃烧产生的污染物排放少，符合环保要求。

同时，再循环系统的运用可以减少燃料消耗，提高燃烧效率，降低能耗成本。

综上所述，循环流化床锅炉通过循环利用燃烧产生的热能和燃烧气体，实现了
高效、节能的燃烧过程，同时减少了对环境的影响，是一种理想的工业锅炉设备。

相信随着技术的不断进步，循环流化床锅炉将在未来得到更广泛的应用。

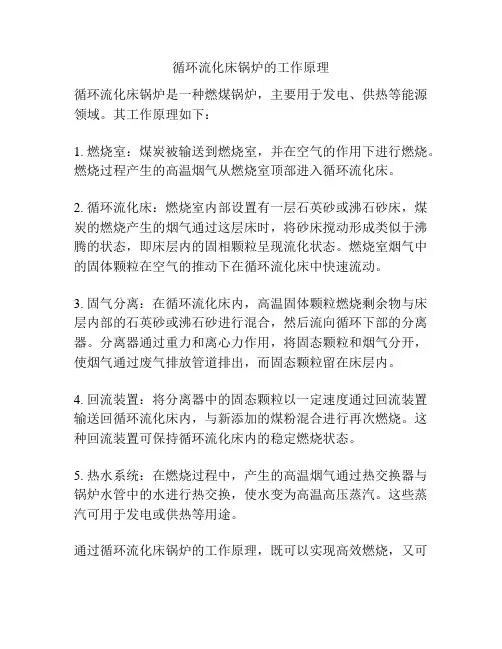

循环流化床锅炉的工作原理
循环流化床锅炉是一种燃煤锅炉，主要用于发电、供热等能源领域。

其工作原理如下：
1. 燃烧室：煤炭被输送到燃烧室，并在空气的作用下进行燃烧。

燃烧过程产生的高温烟气从燃烧室顶部进入循环流化床。

2. 循环流化床：燃烧室内部设置有一层石英砂或沸石砂床，煤炭的燃烧产生的烟气通过这层床时，将砂床搅动形成类似于沸腾的状态，即床层内的固相颗粒呈现流化状态。

燃烧室烟气中的固体颗粒在空气的推动下在循环流化床中快速流动。

3. 固气分离：在循环流化床内，高温固体颗粒燃烧剩余物与床层内部的石英砂或沸石砂进行混合，然后流向循环下部的分离器。

分离器通过重力和离心力作用，将固态颗粒和烟气分开，使烟气通过废气排放管道排出，而固态颗粒留在床层内。

4. 回流装置：将分离器中的固态颗粒以一定速度通过回流装置输送回循环流化床内，与新添加的煤粉混合进行再次燃烧。

这种回流装置可保持循环流化床内的稳定燃烧状态。

5. 热水系统：在燃烧过程中，产生的高温烟气通过热交换器与锅炉水管中的水进行热交换，使水变为高温高压蒸汽。

这些蒸汽可用于发电或供热等用途。

通过循环流化床锅炉的工作原理，既可以实现高效燃烧，又可
以减少污染物的排放，提高能源利用率，具有较好的环保性能和经济性能。

循环流化床锅炉结构原理及运行资料讲解一、循环流化床锅炉的结构1.炉膛：炉膛是循环流化床锅炉的燃烧区，通过给燃料和气体供应，将燃料在悬浮状态下燃烧，从而释放热能。

2.燃烧器：燃烧器是燃料进入循环床的通道，它将燃料和氧气混合并点燃，形成高温气流。

3.空气预热器：空气预热器用于对燃烧所需的空气进行预热，以提高燃烧效率，并减少燃料消耗。

4.循环床：循环床由大量细颗粒物质组成，可以是砂、矿渣等，它起到支撑燃料和增大反应面积的作用。

在循环床中，床料循环流动，保持悬浮状态，使燃料充分接触氧气，加快燃烧速度。

5.分离器：分离器用于将循环床中的固体颗粒与燃烧产物分离，确保床料的循环正常进行。

6.尾气换热器：尾气换热器用于回收废气中的热能，并将其传递给水蒸汽，提高锅炉的热效率。

7.省煤器：省煤器用于对锅炉排出的烟气进行冷却，并从中回收热能，用于预热给水，减少燃料的消耗。

8.除尘器：除尘器用于对燃烧产生的烟尘进行收集和过滤，保证热空气的洁净排放。

二、循环流化床锅炉的原理循环流化床锅炉的工作原理是利用气体和固体颗粒的流态化来进行燃烧。

在循环床中，床料被高速空气一同悬浮并形成流化状态，颗粒间相互碰撞并形成干燥、氧化和燃烧等反应过程。

通过床料的循环和燃料的补给，保持循环床内的温度和反应区的平衡。

循环流化床锅炉的燃烧过程主要包括迅速燃烧区、燃烧工质区和氧化还原区。

迅速燃烧区是燃料在高速空气中的氧化和挥发过程，燃料开始燃烧并释放大量热能。

燃烧工质区是氧化剂和燃料完全混合燃烧的区域，燃料被完全氧化，产生大量的热能。

氧化还原区是氧化剂与燃料反应的区域，会产生一些复杂的氧化反应。

三、循环流化床锅炉的运行资料1.安装要求：循环流化床锅炉的安装位置应有良好的通风条件，并与电源、给水、排烟等系统连接良好。

锅炉应安装在水平坚固的基础上，并具备良好的防震措施。

安装完成后，需要对各个系统进行调试，确保锅炉的正常运行。

2.运行参数：循环流化床锅炉的运行参数包括供热温度、供热压力、燃料含硫量、床温、床压等。

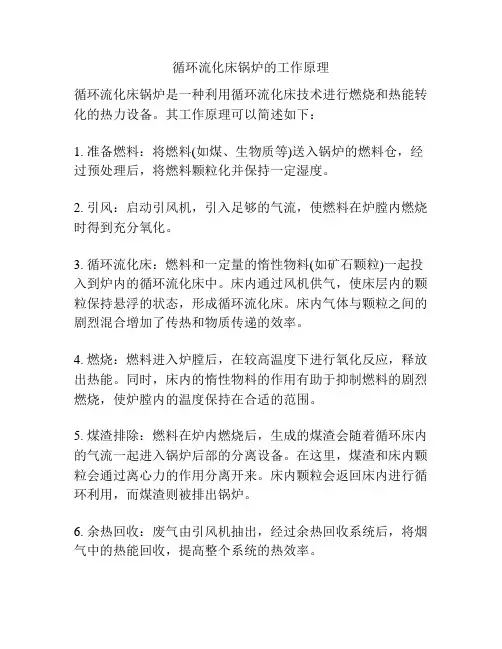

循环流化床锅炉的工作原理
循环流化床锅炉是一种利用循环流化床技术进行燃烧和热能转化的热力设备。

其工作原理可以简述如下：
1. 准备燃料：将燃料(如煤、生物质等)送入锅炉的燃料仓，经过预处理后，将燃料颗粒化并保持一定湿度。

2. 引风：启动引风机，引入足够的气流，使燃料在炉膛内燃烧时得到充分氧化。

3. 循环流化床：燃料和一定量的惰性物料(如矿石颗粒)一起投入到炉内的循环流化床中。

床内通过风机供气，使床层内的颗粒保持悬浮的状态，形成循环流化床。

床内气体与颗粒之间的剧烈混合增加了传热和物质传递的效率。

4. 燃烧：燃料进入炉膛后，在较高温度下进行氧化反应，释放出热能。

同时，床内的惰性物料的作用有助于抑制燃料的剧烈燃烧，使炉膛内的温度保持在合适的范围。

5. 煤渣排除：燃料在炉内燃烧后，生成的煤渣会随着循环床内的气流一起进入锅炉后部的分离设备。

在这里，煤渣和床内颗粒会通过离心力的作用分离开来。

床内颗粒会返回床内进行循环利用，而煤渣则被排出锅炉。

6. 余热回收：废气由引风机抽出，经过余热回收系统后，将烟气中的热能回收，提高整个系统的热效率。

总之，循环流化床锅炉通过床内颗粒的循环流动，实现了燃料的高效燃烧和热能转化。

相较传统的锅炉技术，循环流化床锅炉具有热效率高、燃烧效果好、抑制氮氧化物排放等优点，广泛应用于工业生产和供热领域。

循环流化床锅炉结构原理及运行循环流化床锅炉（Circulating Fluidized Bed Boiler，简称CFB锅炉）是一种新型的高效燃煤锅炉，具有高效燃烧、环保低排放、燃烧适应性强等优点。

下面将介绍CFB锅炉的结构、原理及运行。

一、循环流化床锅炉结构1.炉膛：炉膛是燃烧和热传导的区域，由反应堆、尾部区和烟道组成。

炉膛内部覆盖有保护层，以防止高温腐蚀。

2.炉膛出口带回收系统：炉膛出口带回收系统用于将未燃尘粒循环回炉膛燃烧，提高燃烧效率和环保性能。

3.循环系统：循环系统包括循环燃烧床、循环弯管和密封器。

循环燃烧床在炉膛内进行颗粒物和气体的混合燃烧，形成流态床。

4.分离系统：分离系统主要包括旋风分离器和固体循环器。

旋风分离器通过离心力将燃烧废气中的尘粒分离，使气体通过烟囱排放，尘粒通过固体循环器回到循环燃烧床。

5.输送系统：输送系统主要包括循环系统中颗粒物的输送和尘粒的排放。

颗粒物通过循环燃烧床和循环弯管输送，尘粒通过固体循环器排放。

6.风机系统：风机系统通过给循环床提供一定的风量和压力，帮助形成适宜的流态床，保证循环流化床锅炉的正常燃烧运行。

7.控制系统：控制系统用于控制循环流化床锅炉的燃烧温度、供气量、压力等运行参数，保证锅炉的安全稳定运行。

二、循环流化床锅炉原理在循环床燃烧过程中，燃料直接在流态床中燃烧，充分利用了床料中的热量，烟气与床料之间进行了有效的传热和质量传递，从而提高了燃烧效率。

同时，循环流化床锅炉采用燃烧剂再循环技术，将未燃尘粒回收循环，减少了燃烧温度对污染物的生成，达到了良好的环保效果。

三、循环流化床锅炉运行1.启动阶段：给循环流化床锅炉供给煤粉和燃烧助剂，并进行预热，启动风机系统，形成适宜的流态床。

2.调温阶段：逐步提高燃烧温度到设计要求，在此过程中对锅炉进行参数调整和检测，以确保锅炉的安全和效率。

3.稳态运行阶段：在燃烧温度和压力保持稳定的情况下，进行长时间的连续运行，通过调节风量和燃料供给量，保持循环燃烧床的稳定运行。

循环流化床锅炉的工作原理
循环流化床锅炉是一种利用循环流化床技术进行燃烧的锅炉。

其工作原理如下：
1. 燃料供给：将燃料（如煤炭、生物质或废弃物等）送入循环流化床锅炉中。

2. 燃烧气体进入循环流化床：通过给燃料供应充分的氧气，燃烧产生的高温燃烧气体进入循环流化床。

3. 循环流化床：循环流化床是由高速气流和燃料颗粒组成的流化床。

床内的气流维持颗粒悬浮，并使其呈现类似流体的状态。

4. 燃料燃烧：在流化床中，燃料颗粒与气流混合并燃烧。

燃料颗粒中的固体燃料被氧化为燃烧产物（如二氧化碳、水蒸汽等）。

5. 温度调控：通过调节燃料供应和床内气流速度，控制循环流化床的温度，使其保持在适宜的燃烧温度范围内。

6. 固体分离：燃烧后的固体残渣（灰渣）通过装置（如旋风分离器）从循环流化床中分离出来。

燃烧气体进一步通过喷射器和其他副燃烧器等装置进行处理。

7. 热能回收：循环流化床锅炉燃烧过程产生的热能通过烟汽换热器等装置回收，以便用于发电、供热或其他用途。

总的说来，循环流化床锅炉的工作原理是通过在床内产生循环气流来维持颗粒床的流化状态，使燃料颗粒与气流充分混合并燃烧，从而实现热能的释放和利用。

这种技术具有高热效率、低污染排放和适应多种燃料等优点，所以被广泛应用于能源产业。

CFB锅炉结构原理1.炉膛：CFB锅炉的炉膛呈环形，炉膛上部设有分隔器，用于分离固体颗粒和燃烧气体。

炉膛内壁覆盖有耐火材料，以保护炉膛结构和减少炉膛内壁受热的热量损失。

2.分隔器：分隔器位于炉膛上部，用于分离固体颗粒和燃烧气体。

分隔器可以有效地阻止固体颗粒进入锅炉机组，减少机组的磨损和堵塞问题。

3.循环流化床：循环流化床是CFB锅炉的核心部件，由一层颗粒床和上部的气固两相区域组成。

颗粒床中的固体颗粒通过空气或其它气体的冲击而悬浮和循环流动。

颗粒床的作用是增加燃烧反应表面积和提高燃烧效率。

颗粒床还可以吸收燃烧产生的热量，将其传递给锅炉机组。

4.回转燃烧器：回转燃烧器位于循环流化床底部，用于把燃料和空气输送到燃烧区域。

燃料经过燃烧器的喷嘴进入炉膛，与空气混合后进行燃烧反应。

由于循环流化床的存在，燃料和空气的混合程度更高，燃烧更充分，燃料的利用率更高。

5.锅炉机组：锅炉机组由传热面、蒸汽发生器、排烟系统和控制系统组成。

传热面用于吸收燃烧床中的热量并将其传递给工作介质（通常是水）。

蒸汽发生器将工作介质加热为蒸汽。

排烟系统用于排出燃烧产生的废气。

控制系统用于监测和控制锅炉的运行状态，以确保安全和高效运行。

6.余热回收系统：CFB锅炉还配备了余热回收系统，用于回收燃烧废气中的热能。

余热回收系统通常通过加热冷却介质（如水）来产生热水或蒸汽，以供其他过程或加热系统使用。

这种方式大大提高了能源利用效率，降低了能源消耗和环境污染。

总结起来，CFB锅炉的结构主要包括炉膛、分隔器、循环流化床、回转燃烧器、锅炉机组和余热回收系统等组件。

其工作原理是通过循环流化床中的颗粒床和回转燃烧器实现高效率的燃烧反应，并通过锅炉机组和余热回收系统回收废气中的热能。

CFB锅炉具有出色的燃烧效率、灵活的燃料适应性和低排放特性，被广泛应用于各种能源行业。

一、循环流化床锅炉及脱硫1、循环流化床锅炉工作原理煤和脱硫剂被送入炉膛后，迅速被炉膛内存在的大量惰性高温物料（床料）包围，着火燃烧所需的的一次风和二次风分别从炉膛的底部和侧墙送入，物料在炉膛内呈流态化沸腾燃烧。

在上升气流的作用下向炉膛上部运动，对水冷壁和炉内布置的其他受热面放热。

大颗粒物料被上升气流带入悬浮区后，在重力及其他外力作用下不断减速偏离主气流，并最终形成附壁下降粒子流，被气流夹带出炉膛的固体物料在气固分离装置中被收集并通过返料装置送回炉膛循环燃烧直至燃尽。

未被分离的极细粒子随烟气进入尾部烟道，进一步对受热面、空气预热器等放热冷却，经除尘器后，由引风机送入烟囱排入大气。

燃料燃烧、气固流体对受热面放热、再循环灰与补充物料及排渣的热量带入与带出，形成热平衡使炉膛温度维持在一定温度水平上。

大量的循环灰的存在，较好的维持了炉膛的温度均化性，增大了传热，而燃料成灰、脱硫与补充物料以及粗渣排除维持了炉膛的物料平衡。

煤质变化或加入石灰石均会改变炉内热平衡，故燃用不同煤种的循环流化床锅炉在设计及运行方面都有不同程度的差异。

循环流化床锅炉在煤种变化时，会对运行调节带来影响。

试验表明，各种煤种的燃尽率差别极大，在更换煤种时，必须重新调节分段送风和床温，使燃烧室适应新的煤种。

加入石灰石的目的，是为了在炉内进行脱硫。

石灰石的主要化学成份是CaO ．而煤粉燃烧后产生的SO2、SO3等，若直接通过烟囱排入大气层，必然会造成污染。

加入石灰石后，石灰石中的的Cao 与烟气中的SO2、SO3等起化学反应，生成固态的 CaSO3 、CaSO4 （即石膏），从而减少了空气中的硫酸类的酸性气体的污染。

另外，由于流化床锅炉的燃烧温度被控制在800－900 ℃范围内，煤粉燃烧后产生的 NOx 气体也会大大减少硝酸类酸性气体。

2、循环流化床锅炉的特点可燃烧劣质煤因循环流化床锅炉特有的飞灰再循环结构，飞灰再循环量的大小可改变床内（燃烧室）的吸收份额，即任何劣质煤均可充分燃烧，所以循环流化床锅炉对燃料的适应性特别好。

循环流化床锅炉的结构及作用循环流化床锅炉大致可分成两个部分。

第一部分由炉膛（流化床燃烧室）、气固体分离设备（分离器）、固体物料再循环设备（回料器）等构成，上述形成一个固体物料循环回路；第二部分则为尾部对流烟道，布置有过热器、再热器、省煤器、空气预热器等，与常规煤粉炉相近。

1、炉膛炉膛的燃烧以二次风入口为界分为两个区域，二次风入口以下为大粒子还原气氛燃烧区，二次风入口以上为小粒子氧化气氛燃烧区，燃料的燃烧过程、脱硫过程、NOx和N2O的生成及分解过程主要在燃烧室内完成。

燃烧室内布置有受热面，它完成大约50%燃料释放热量的传递过程。

流化床燃烧室既是一个燃烧设备，也是一个热交换器、脱硫、脱氮装置，集流化过程、燃烧传热与脱硫、脱硝反应于一体，所以流化床燃烧室是流化床燃烧系统的主体。

2、分离器循环流化床分离器是循环流化床燃烧系统的关键部件之一。

它的形式决定了燃烧系统和锅炉整体的形式和紧凑性，它的性能对燃烧室的空气动力特性、传热特性、物料循环、燃烧效率、锅炉出力和蒸汽参数、对石灰石的脱硫效率和利用率、对负荷的调节范围和锅炉启动所需时间以及散热损失和维修费用均有重要影响。

国内外普遍采用的分离器有高温耐火材料内砌的绝热旋风分离器、水冷或汽冷旋风分离器、各种形式的惯性分离器和方形分离器等。

3、返料装置返料装置是循环流化床锅炉的重要部件之一。

它的正常运行对燃烧过程的可控性、对锅炉负荷调节性能起决定性作用。

返料装置的作用是将分离器收集下来的物料送回流化床循环燃烧，并保证流化床内的高温烟气不经过返料装置短路流入分离器。

返料装置既是一个物料回送器，也是一个锁气器，如果这两个作用失常，物料的循环燃烧过程建立不起来，锅炉的燃烧效率将大大降低，燃烧室内的燃烧工况变差，锅炉将达不到设计蒸发量。

流化床燃烧系统中常用的返料装置是非机械式的设计中采用的返料器主要有两种类型：一种是自动调整型返料器，如流化密封返料器；别一种是阀型返料器，如“L”阀等，自动调整型返料器能随锅炉负荷的变化，自动改变返料量，不需调整返料风量。

基本原理篇第一章循环流化床锅炉的基本原理第一节流态化过程循环流化床锅炉燃烧是一个特殊的气固两相流动体系中发生的物理化学过程，是一种新型燃用固体燃料的的锅炉。

粒子团不断聚集、沉降、吹散、上升又在聚集物理衍变过程，是循环床中气体与固体粒子间发生剧烈的热量与质量交换，形成炉内的循环；同时气流对固体颗粒有很大的夹带作用，使大量未燃尽的燃料颗粒随烟气一起离开炉膛，被烟气带出的大部分物料颗粒经过旋风分离器的分离又从新回到炉膛，来保持炉内床料不变的连续工作状态，这就是炉外的物料循环系统，也是循环流化床锅炉所特有的物料循环一循环从此而来。

咱们看一下这幅燃烧、循环分离图循环流此床锅炉原理图1. 流态化：当气体以一定的速度流过固体颗粒层时，只要气体对固体颗粒产生作用力与固体颗粒所受的外力（主要是固体的重力）相平衡时，颗粒便具有了类似流体的性质，这种状态成为流态化，简称流化。

固体颗粒从固体床、起始流态化、鼓泡流态化、‘柱塞' 流态化、湍流流态化、气力输送状态的六种流化状态。

2•临界流化速度：颗粒床层从静止状态转变为流态化时的最低速度，称为临界流化速度。

此时所需的风量称为临界流化速度。

3.流化床表现在流体方面的特性。

流化床看上去非常象沸腾的液体，在许多方面表现出类似液体的特性, 主要表现在以下几个方面:1) 床内颗粒混合良好。

因此，当加热床层时, 整个床层的温度基本均匀。

2) 床内颗粒可以象流体一样从容器侧面的孔喷出, 并能像液体一样从一个容器流向另一个容器。

3) 高于床层表观密度的颗粒会下沉, 小于床层表观密度的颗粒会浮在床面上。

4) 当床体倾斜时, 床层的上表面保持水平。

第二节循环流化床的基本原理1. 循环流化床的特点:1) 不再有鼓泡床那样清晰的界面，固体颗粒充面整个上升段空间。

2) 有强烈的热量、质量、和动量的传递过程。

3) 床层压降随流化速度和颗粒质量流量变化。

4) 低温的动力控制燃烧，也就是我们所说的床温在850-950 C之间范围，因为这个范围对灰的不会软化、碱金属不会升华受热面会减轻结渣和空气中不能生成大量的NOx。
