神秘的处理器制程工艺摩尔定律指导集成电路(IC，Integrated Circuit)工业飞速发展到今天已经40多年了。

在进入21世纪的第8个年头，各类45nm芯片开始批量问世，标志着集成电路工业终于迈入了低于50nm的纳米级阶段。

而为了使45nm工艺按时“顺产”，保证摩尔定律继续发挥作用，半导体工程师们做了无数艰辛的研究和改进—这也催生了很多全新的工艺特点，像大家耳熟能详的High-K、沉浸式光刻等等。

按照业界的看法，45nm工艺的特点及其工艺完全不同于以往的90nm、65nm，反而很多应用在45nm制程工艺上的新技术，在今后可能贯穿到32nm甚至22nm阶段。

今天就让我们通过一个个案例，来探索一下将伴随我们未来5年的技术吧。

你能准确说出45nm是什么宽度吗？得益于厂商与媒体的积极宣传，就算非科班出身，不是电脑爱好者的大叔们也能知道45nm比65nm更加先进。

但如果要细问45nm是什么的长度，估计很多人都难以给出一个准确的答案。

而要理解这个问题，就要从超大规模集成电路中最基本的单元—MOS(Metal Oxide Semiconductor金属氧化物半导体)晶体管说起。

我们用半导体制作MOS管就是利用其特殊的导电能力来传递0或者1的数字信号。

在栅极不通电的情况下，源区的信号很难穿过不导电的衬底到达漏区，即表示电路关闭(数字信号0)；如果在栅极和衬底间加上电压，那么衬底中的电荷就会在异性相吸的作用下在绝缘氧化层下大量聚集，形成一条细窄的导电区，使得源区和漏区导通，那么电流就可以顺利从源区传递到漏区了(信号1)。

这便是MOS最基本的工作原理。

在一块高纯硅晶圆上(在工艺中称为“P型半导体衬底”)通过离子扩散的方法制作出两个N型半导体的阱——通俗地讲P型是指带正电的粒子较多，N型则是带负电的粒子比较多。

再通过沉积、光刻、氧化、抛光等工艺制造成如图中所示的MOS管，两个阱的上方分别对应源区(source)和漏区(drain)，中间的栅区(gate)和下方的衬底中间用一层氧化绝缘层隔开。

AOK-CF 纳米碳铜箔
AOK-CF是一款纳米碳黑色导热铜箔，在传统的导电铜箔基础上，采用特殊工艺对铜箔表面进行纳米碳涂层处理，不影响导电屏蔽效果，增强了导热性能，颜色均匀无瑕疵，外观表面看起来也更加美观，更显档次，本产品广泛应用于高端电子产品，可满足客户个性化需求
AOK-AF是一款纳米碳黑色导热铝箔，具有高导热性和高的灵活性，和纳米碳铜箔一样采用纳米碳材料均匀涂布于铜金属基材，由高导热效能进行热传导，再藉由碳原子高热辐射效能，将热能转换为红外线射频，传递散热效能。

具有高导热性和热辐射效率高。

更改热红外射频，通信冷却效率，但铝箔比铜箔成本更低。

产品特性
导电
导热
电磁屏蔽
可模切成定制的形状
典型应用
计算机
手机
点读机
平板显示器
物性表specifications
采购信息How to Order
铜箔厚度提供定制，可生产厚度范围为0.05~0.1mm 。

黑色深浅提供定制
厚度（Thickness ）:50=0.05mm 铜箔（Copper Foil ）
傲川科技AOK。

新一代半导体工艺—90纳米工艺类型：合作作者：日期：2003-04-04 14:41:22基本介绍90纳米对半导体厂商来说，是更加尖端的技术领域，过去工艺都以“微米”做单位，微米(mm)是纳米(nm)的1000倍。

我们常以工艺线宽来代表更先进的半导体技术，如0.25微米、0.18微米、0.13微米，0.13微米以下的更先进工艺则进入了纳米领域。

k市场好的时候，晶圆厂产能不足，生产线为了满足客户订单疲于奔命，工作重点在提升合格率；市场不好的时候，才是晶圆厂真正投入研发工作的时候。

2002年市场复苏迟缓，对IC需求减缓，各大半导体公司的晶圆厂产能过剩，设备和人力的闲置让晶圆厂有时间从事研发新一代工艺。

130纳米(0.13微米)在2001年是各大半导体公司的研发重点，至今130纳米已经逐渐导入量产，半导体公司的研发能量推向新一代90 纳米工艺。

国际半导体技术蓝图（International technology roadmap for semiconductor，ITRS）是由半导体先进国家的讨论，为工艺的未来进行预测，2001～2002年130纳米进入产品商业化阶段，预计2004年90纳米技术将可导入生产线量产。

厂商动态中国我国内地中芯从各个方面入手提升高阶工艺，包括2002年年底装置荷兰光刻设备供货商ASML的193纳米高阶扫描仪；与比利时微电子科技研发中心（IMEC）签订合作关系，将0.13微米工艺转让给中芯，这对于中芯攻克低介电（Low-K）技术相关难题将有帮助。

此外，TI是0.13微米工艺的合作厂商，TI将协助中芯提升0.13微米工艺，并不是授权相关核心技术。

中芯努力成为中国最重要的晶圆代工厂的意图显而易见，一步步往高阶工艺迈进，更计划在2003年年初开始90纳米工艺的研发工作。

台湾地区台积电台积电90纳米研发中心位于竹科，目前研发人员共35人，欧洲的飞利浦、意法半导体，美国的摩托罗拉、巨积以及日本的NEC等公司都已正式公开与台积电在90纳米的工艺达成联盟伙伴关系。

先进芯片封装知识介绍芯片封装是将半导体芯片封装成具有特定功能和形状的封装组件的过程。

芯片封装在实际应用中起着至关重要的作用，它不仅保护芯片免受外部环境的干扰和损害，同时也为芯片提供了良好的导热特性和机械强度。

本文将介绍先进芯片封装的知识，包括封装技术、封装材料和封装工艺等方面。

一、芯片封装技术芯片封装技术主要包括无引线封装（Wafer-Level Package，简称WLP）、翻装封装（Flip-Chip Package，简称FCP）和探针封装（Probe Card Package，简称PCP）等。

1.无引线封装（WLP）：无引线封装是在芯片表面直接封装焊盘，实现对芯片进行封装和连接。

它可以使芯片的封装密度更高，并且具有优秀的热传导和电性能。

无引线封装技术广泛应用于移动设备和无线通信领域。

2.翻装封装（FCP）：翻装封装是将芯片颠倒翻转后通过导电焊球连接到基板上的封装技术。

它可以提供更好的电路性能和更高的封装密度，适用于高性能芯片的封装。

3.探针封装（PCP）：探针封装是通过探针头将芯片连接到测试设备进行测试和封装的技术。

它可以快速进行芯片测试和封装，适用于小批量和多品种的芯片生产。

二、芯片封装材料芯片封装材料是指用于封装过程中的材料，包括基板、封装胶料和焊盘等。

1.基板：基板是芯片封装的重要组成部分，主要用于支撑和连接芯片和其他封装组件。

常用的基板材料包括陶瓷基板、有机基板和金属基板等。

2.封装胶料：封装胶料用于固定和保护芯片，防止芯片受损。

常见的封装胶料包括环氧树脂、硅胶、聚酰亚胺等。

3.焊盘：焊盘是连接芯片和基板的关键部分，用于传递信号和电力。

常见的焊盘材料包括无铅焊料、焊接球和金属焊点等。

三、芯片封装工艺芯片封装工艺是指在封装过程中实施的一系列工艺步骤，主要包括胶黏、焊接和封装等。

1.胶黏：胶黏是将芯片和其他封装组件固定在基板上的工艺步骤。

它通常使用封装胶料将芯片和基板粘接在一起，并通过加热或压力处理来保证粘结的强度。

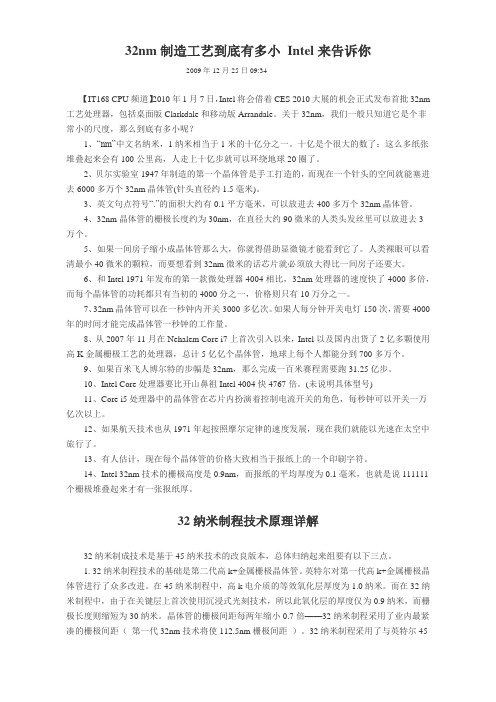

32nm制造工艺到底有多小Intel来告诉你2009年12月25日09:34【IT168 CPU频道】2010年1月7日，Intel将会借着CES 2010大展的机会正式发布首批32nm 工艺处理器，包括桌面版Clarkdale和移动版Arrandale。
