车库管理系统及监控系统设计方案1. 背景车库管理系统及监控系统是在现代城市化进程中重要的基础设施之一，其作用不仅仅是提供停车位，还要实现车辆的管理、数据监控和安全保障。
本文将介绍设计一个综合的车库管理系统及监控系统方案，包括硬件设备、软件系统和数据处理流程等方面。
2. 功能需求车库管理系统及监控系统应具备以下功能： - 车辆入库和出库管理 - 停车位管理和分配 - 收费系统 - 车辆安全监控 - 数据分析和报表生成3. 硬件设备车库管理系统的硬件设备包括： - 车辆识别系统：包括车牌识别器或RFID识别器 - 门禁系统：用于控制车辆出入口 - 监控摄像头：用于监控停车场内部情况 - 收费系统设备：包括自动收费机器或车辆支付终端4. 软件系统车库管理系统的软件系统应包括： - 车辆管理系统：用于记录车辆信息、停放时间、停车位分配等 - 数据处理系统：负责数据的存储、管理、分析和报表生成 - 监控系统：实时监测车库内部状况，及时发现异常情况并报警 - 用户接口系统：提供给用户使用的移动端或Web端应用5. 数据处理流程车库管理系统及监控系统的数据处理流程如下： 1. 车辆进入车库，通过车牌识别或RFID识别器识别车辆信息 2. 车辆信息录入车辆管理系统，分配停车位 3. 车辆停放期间，监控系统实时监控车库内部情况 4. 车辆准备离开时，收费系统计算停车费用 5. 数据处理系统将车辆信息、监控数据存储并生成报表6. 安全性考虑在设计车库管理系统及监控系统时，需考虑安全性： - 数据加密：对车辆信息、监控数据等敏感数据进行加密存储和传输 - 访问控制：设定不同权限级别，限制访问系统的人员范围 - 灾难恢复：定期备份数据，确保系统在遇到灾难时能够迅速恢复7. 总结设计一个综合的车库管理系统及监控系统是一项复杂的工程，需要涉及硬件设备、软件系统、数据处理流程等多个方面。
在设计过程中，需要综合考虑功能需求、安全性、用户体验等因素，确保系统的稳定运行和数据安全。
停车位智慧系统设计设计方案停车位智慧系统可以帮助车主快速、便捷地找到合适的停车位，并提供实时的停车位信息，提高停车效率和车位利用率。
以下是一个停车位智慧系统的设计方案。
1. 硬件设备停车位智慧系统需要配备一定数量的硬件设备来实现功能：- 地磁传感器：安装在每个停车位上，用于检测停车位的使用情况，实时检测车辆的到达和离开。
- 摄像头：安装在停车场入口和出口，用于识别车辆的车牌号码，记录车辆的进出时间。
- 智能屏幕：安装在停车场入口处，用于显示停车位的实时使用情况和导航信息。
2. 软件系统停车位智慧系统需要一个软件系统来处理和管理数据：- 数据云端存储：将停车位的实时使用情况和车辆的进出时间等数据存储在云端服务器中，方便管理和查询。
- 数据分析算法：根据停车位的使用情况和需求，设计算法来预测停车位的空闲时间和预约需求，优化停车资源的利用。
- 导航系统：根据停车场的实时使用情况和车辆的目的地，提供最佳的导航路线，减少寻找停车位的时间。
3. 功能和流程停车位智慧系统的主要功能和流程如下：- 车辆进入停车场时，摄像头识别车牌号码，并将其与停车位匹配。
如果停车位已被占用，系统会显示停车位已满的信息。
- 车辆离开停车场时，摄像头再次识别车牌号码，并记录车辆的离开时间，同时释放停车位。
- 车主通过智能手机App或智能屏幕，可以查看停车场的实时使用情况和导航信息。
如果需要预约停车位，可以提前在App上进行预约。
- 系统根据停车位的使用情况和需求，提供最佳的导航路线，车主可以根据导航信息快速找到空闲的停车位。
- 系统根据停车位的使用情况和车辆的进出时间，进行数据分析，预测停车位的空闲时间和预约需求，优化停车资源的利用。
4. 用户界面设计停车位智慧系统的用户界面应简洁、直观，方便用户操作。
用户可以通过智能手机App或智能屏幕来使用系统，界面上应包括以下信息：- 停车场的实时使用情况：显示停车位的空闲或占用状态，车主可以根据实时情况选择合适的停车位。

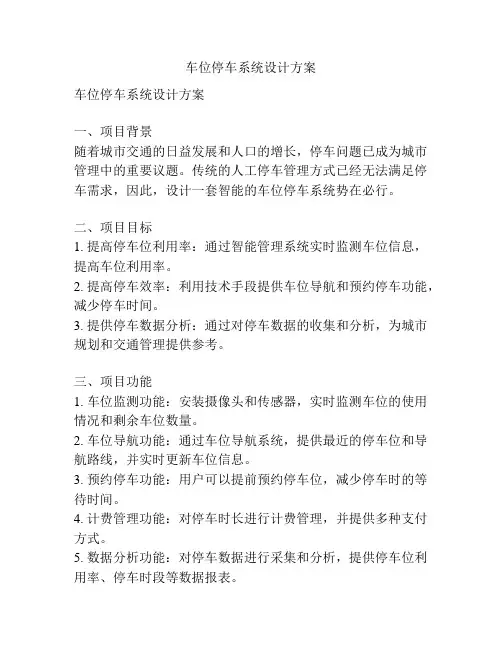

车位停车系统设计方案车位停车系统设计方案一、项目背景随着城市交通的日益发展和人口的增长，停车问题已成为城市管理中的重要议题。
传统的人工停车管理方式已经无法满足停车需求，因此，设计一套智能的车位停车系统势在必行。
二、项目目标1. 提高停车位利用率：通过智能管理系统实时监测车位信息，提高车位利用率。
2. 提高停车效率：利用技术手段提供车位导航和预约停车功能，减少停车时间。
3. 提供停车数据分析：通过对停车数据的收集和分析，为城市规划和交通管理提供参考。
三、项目功能1. 车位监测功能：安装摄像头和传感器，实时监测车位的使用情况和剩余车位数量。
2. 车位导航功能：通过车位导航系统，提供最近的停车位和导航路线，并实时更新车位信息。
3. 预约停车功能：用户可以提前预约停车位，减少停车时的等待时间。
4. 计费管理功能：对停车时长进行计费管理，并提供多种支付方式。
5. 数据分析功能：对停车数据进行采集和分析，提供停车位利用率、停车时段等数据报表。
四、系统架构1. 前端界面：设计用户界面，包括车位导航、预约停车、支付界面等。
2. 后端管理系统：负责车位监测、计费管理和数据分析等功能。
3. 数据库管理：存储停车位信息、用户信息和停车记录等数据。
4. 车载设备：对车位进行监测和导航功能。
五、项目实施方案1. 需求调研：调研市场需求和用户需求，确定系统功能和设计方案。
2. 系统开发：按照需求设计系统架构，进行前后端开发和数据库设计。
3. 系统测试：进行功能测试和性能测试，确保系统的稳定性和可靠性。
4. 系统发布：将系统上线，并进行用户培训和宣传推广工作。
5. 运营管理：定期对系统进行维护和更新，收集用户反馈进行优化。
六、项目优势1. 提高车位利用率，减少城市停车难问题。
2. 实现智能停车导航，提高停车效率。
3. 提供停车数据分析，为城市规划和交通管理提供参考。
4. 方便用户预约停车和支付费用。
七、项目预期效果1. 提高城市停车位利用率，减少城市交通压力。
停车场系统设计方案一、引言。
随着城市化进程的加快，停车难成为了城市居民和游客们普遍关注的问题。
为了解决停车难的问题，本文将提出一套停车场系统设计方案，以便更好地管理和利用停车资源，提高停车效率，缓解停车难的问题。
二、系统整体设计。
1. 停车场布局设计。
首先，停车场的布局设计应该充分考虑到车辆的进出方便性和停车位的利用率。
在设计停车场布局时，应该合理规划车道、停车位和通道的位置，确保车辆进出畅通无阻。
同时，应该根据停车位数量和车辆类型，合理划分不同类型的停车位，以满足不同车辆的停放需求。
2. 停车场设备选择。
其次，停车场设备的选择是设计方案中的重要环节。
应该选择高性能的车辆识别系统、计费系统和监控系统，以确保停车场的正常运行和安全管理。
同时，应该考虑使用智能化的停车设备，如智能停车锁、智能停车导航系统等，提升停车场的管理水平和用户体验。
三、系统功能设计。
1. 车辆识别与管理。
为了实现车辆的准确识别和管理，停车场系统应该配备先进的车辆识别设备，如车牌识别系统、RFID识别系统等。
通过这些设备，可以实现对车辆的自动识别和记录，提高停车场的管理效率。
2. 计费管理。
停车场系统应该配备完善的计费管理系统，实现对停车费用的自动计算和收费。
通过计费管理系统，可以实现对停车费用的实时监控和结算，提高停车场的运营效率和财务管理水平。
3. 安全监控。
为了确保停车场的安全管理，停车场系统应该配备完善的监控设备和报警系统。
通过安全监控系统，可以实现对停车场的全天候监控和实时报警，确保停车场的安全和秩序。
四、系统运营管理。
1. 数据统计与分析。
停车场系统应该具备数据统计和分析功能，实现对停车场运营数据的实时监测和分析。
通过数据统计与分析，可以及时发现和解决停车场运营中的问题，提高停车场的管理水平和运营效率。
2. 用户体验优化。
为了提升用户的停车体验，停车场系统应该注重用户体验的优化。
可以通过智能停车导航系统、在线预约停车等方式，提高用户停车的便利性和舒适度，增强用户对停车场的满意度。

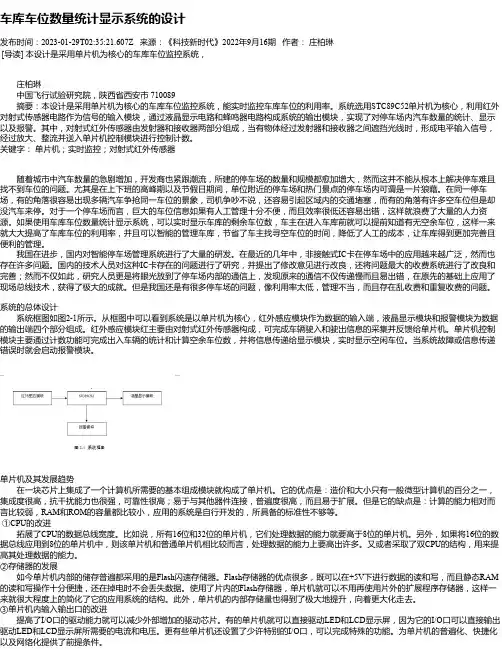

车库车位数量统计显示系统的设计发布时间：2023-01-29T02:35:21.607Z 来源：《科技新时代》2022年9月16期作者：庄柏琳[导读] 本设计是采用单片机为核心的车库车位监控系统，庄柏琳中国飞行试验研究院，陕西省西安市 710089摘要：本设计是采用单片机为核心的车库车位监控系统，能实时监控车库车位的利用率。
系统选用STC89C52单片机为核心，利用红外对射式传感器电路作为信号的输入模块，通过液晶显示电路和蜂鸣器电路构成系统的输出模块，实现了对停车场内汽车数量的统计、显示以及报警。
其中，对射式红外传感器由发射器和接收器两部分组成，当有物体经过发射器和接收器之间遮挡光线时，形成电平输入信号，经过放大、整流并送入单片机控制模块进行控制计数。
关键字：单片机；实时监控；对射式红外传感器随着城市中汽车数量的急剧增加，开发商也紧跟潮流，所建的停车场的数量和规模都愈加增大，然而这并不能从根本上解决停车难且找不到车位的问题。
尤其是在上下班的高峰期以及节假日期间，单位附近的停车场和热门景点的停车场内可谓是一片狼藉。
在同一停车场，有的角落很容易出现多辆汽车争抢同一车位的景象，司机争吵不说，还容易引起区域内的交通堵塞，而有的角落有许多空车位但是却没汽车来停。
对于一个停车场而言，巨大的车位信息如果有人工管理十分不便，而且效率很低还容易出错，这样就浪费了大量的人力资源。
如果使用车库车位数量统计显示系统，可以实时显示车库的剩余车位数，车主在进入车库前就可以提前知道有无空余车位，这样一来就大大提高了车库车位的利用率，并且可以智能的管理车库，节省了车主找寻空车位的时间，降低了人工的成本，让车库得到更加完善且便利的管理。
我国在进步，国内对智能停车场管理系统进行了大量的研发。
在最近的几年中，非接触式IC卡在停车场中的应用越来越广泛，然而也存在许多问题。
国内的技术人员对这种IC卡存在的问题进行了研究，并提出了修改意见进行改良，还将问题最大的收费系统进行了改良和完善；然而不仅如此，研究人员更是将眼光放到了停车场内部的通信上，发现原来的通信不仅传递慢而且易出错，在原先的基础上应用了现场总线技术，获得了极大的成就。

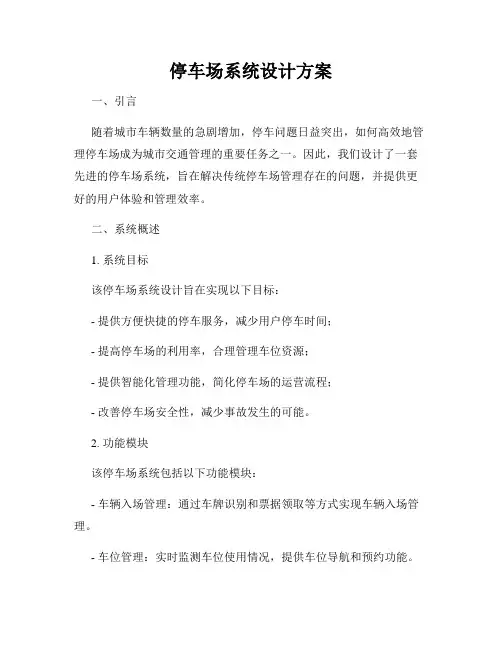

停车场系统设计方案一、引言随着城市车辆数量的急剧增加，停车问题日益突出，如何高效地管理停车场成为城市交通管理的重要任务之一。
因此，我们设计了一套先进的停车场系统，旨在解决传统停车场管理存在的问题，并提供更好的用户体验和管理效率。
二、系统概述1. 系统目标该停车场系统设计旨在实现以下目标：- 提供方便快捷的停车服务，减少用户停车时间；- 提高停车场的利用率，合理管理车位资源；- 提供智能化管理功能，简化停车场的运营流程；- 改善停车场安全性，减少事故发生的可能。
2. 功能模块该停车场系统包括以下功能模块：- 车辆入场管理：通过车牌识别和票据领取等方式实现车辆入场管理。
- 车位管理：实时监测车位使用情况，提供车位导航和预约功能。
- 计费管理：根据车辆停留时间和车型等信息实现智能计费功能。
- 支付管理：提供多种支付方式，如微信支付、支付宝等。
- 数据统计与分析：统计并分析车流量、收入等数据，生成报表供管理人员参考。
三、系统详述1. 车辆入场管理用户进入停车场后，系统利用车牌识别技术自动识别车辆信息，并生成临时停车票据。
用户通过自助机领取停车票据后，系统将车辆信息与停车时间进行记录并存储。
同时，系统还可以通过显示屏展示停车位剩余数量，方便用户选择停车位。
2. 车位管理系统通过车位检测器实时监测车位的占用情况，当车位被占用时，系统会及时更新车位状态，并在系统前台显示车位状态信息，以便用户了解停车场内的空余车位。
此外，系统还提供车位预约功能，用户可以通过手机应用或网站提前预约停车位，系统将保留该用户的车位直到指定时间。
3. 计费管理该系统根据车辆停留时间和车型等因素，实时计算停车费用。
用户在离开停车场时，通过自助缴费机进行结算，系统会根据用户停车时间自动计算费用，用户可以选择现金支付或者通过微信支付、支付宝等方式进行支付。
4. 支付管理停车场系统提供多种支付方式，用户可以根据个人需求选择支付方式进行结算。
支付管理模块与银行支付系统进行接口对接，确保支付的安全性和可靠性。
XXXX公司室内停车场车位检测系统总体设计方案xx2015/8/19本文是室内停车场车位检测系统的总体设计方案目录键入章标题(第 1 级)1键入章标题(第 2 级)2键入章标题(第 3 级)3键入章标题(第 1 级)4键入章标题(第 2 级)5键入章标题(第 3 级)6一、概述随着家用轿车数量的急剧增加，许多楼宇和商业中心的停车场数量也在迅速增加，并不断向现代化智能停车场的方向发展。
为了高效、便捷地管理停车场内的车位，需要装备停车位智能检测装置。
由于超声波车位检测器不易受干扰，安装方便，将超声波传感器安装在车位的正上方，向下发射超声波，超声波经过地面或车辆顶部反射又由传感器接收，可获取超声波传输的时间，从而计算出超声波传输的距离。
当泊位有车时，超声波传输的距离与无车时是不同的，由此可判断泊位上有无车辆停放。
!Undefined Bookmark, 图1停车场车位检测示意图二、系统需求说明2.1系统功能简介停车场车位检测系统实现的主要功能如下：（1）实时检测车位的状态（2）可以在后台监控器查看车位状态信息，并根据指示可以快速找到车位2.2系统需求规格序需求规格说明三、总体设计说明3.1通信组网如图2所示，整个系统通信组网分为三层（图中绿色线）。
第一层：处于最底层，由多个探测器组成。
探测器采集车位状态信息，通过RS485线缆连接到楼层控制器。
探测器与探测器之间通过级联的方式挂到一个RS485总线上。
第二层：中间汇聚层，由楼层控制器组成。
每个楼层控制器设计可以接256个车位探测器（实际可以更多）。
如果这一层车位大于256，可以选择2个楼层控制器。
楼层控制器通过FE网络接入到IP网络。
第三层：后台网管。
后台网管上可以显示每个楼层的车位状态信息。
!Undefined Bookmark, 图1停车场车位检测系统分层图3.2系统供电说明如图2所示，整个系统供电分为220VAC和24VDC（图中红色线）。
其中楼层控制器、交换机都使用220VAC供电，使用220V市电。

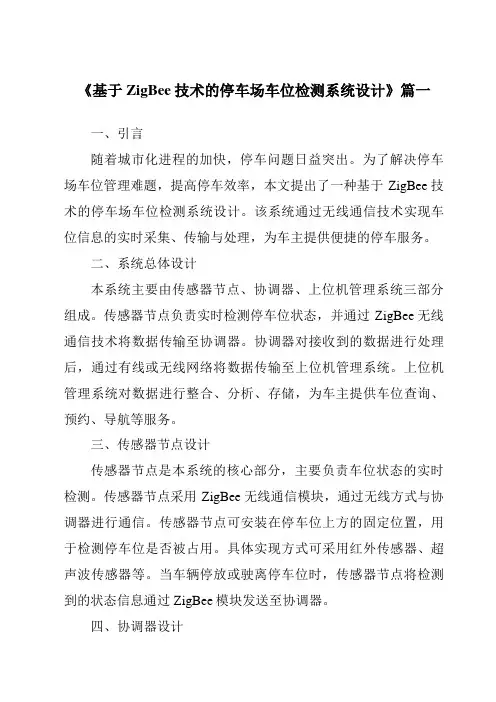

《基于ZigBee技术的停车场车位检测系统设计》篇一一、引言随着城市化进程的加快，停车问题日益突出。
为了解决停车场车位管理难题，提高停车效率，本文提出了一种基于ZigBee技术的停车场车位检测系统设计。
该系统通过无线通信技术实现车位信息的实时采集、传输与处理，为车主提供便捷的停车服务。
二、系统总体设计本系统主要由传感器节点、协调器、上位机管理系统三部分组成。
传感器节点负责实时检测停车位状态，并通过ZigBee无线通信技术将数据传输至协调器。
协调器对接收到的数据进行处理后，通过有线或无线网络将数据传输至上位机管理系统。
上位机管理系统对数据进行整合、分析、存储，为车主提供车位查询、预约、导航等服务。
三、传感器节点设计传感器节点是本系统的核心部分，主要负责车位状态的实时检测。
传感器节点采用ZigBee无线通信模块，通过无线方式与协调器进行通信。
传感器节点可安装在停车位上方的固定位置，用于检测停车位是否被占用。
具体实现方式可采用红外传感器、超声波传感器等。
当车辆停放或驶离停车位时，传感器节点将检测到的状态信息通过ZigBee模块发送至协调器。
四、协调器设计协调器是本系统的数据中转站，负责接收传感器节点发送的数据，并对数据进行处理。
协调器可采用具有ZigBee无线通信模块的嵌入式设备实现。
当协调器接收到传感器节点的数据后，将对数据进行解析、分类、存储等处理，并通过有线或无线网络将数据传输至上位机管理系统。
五、上位机管理系统设计上位机管理系统是本系统的核心管理部分，负责对接收到的数据进行整合、分析、存储，为车主提供车位查询、预约、导航等服务。
上位机管理系统可采用PC或移动设备实现，通过有线或无线网络与协调器进行通信。
上位机管理系统可实现以下功能：1. 车位查询：车主可通过上位机管理系统查询停车场内各车位的使用情况。
2. 车位预约：车主可提前通过上位机管理系统预约停车位，避免到达停车场后无位可停的情况。
3. 导航功能：上位机管理系统可根据车主的当前位置和目的地，提供最优的停车导航路线。
停车场车位视频检测系统设计随着城市人口的增加和汽车保有量的提升，停车位的需求也越来越大。
然而，停车位有限、停车难的问题也随之而来。
为了解决这个问题，停车场车位视频检测系统应运而生。
停车场车位视频检测系统是一种利用计算机视觉技术和图像处理算法来实现对停车位进行实时监测和检测的系统。
其主要功能是通过安装在停车场天花板上的摄像头，对停车位进行拍摄和分析，判断车位的占用情况，并将结果反馈给停车场管理系统，方便车主了解停车位的使用情况。
该系统的设计主要包括硬件设备和软件算法两个方面。
硬件设备方面，首先需要选择高清晰度的摄像头，并将其安装在停车场的适当位置，以确保能够完整地拍摄到每个停车位的情况。
其次，还需要选择适当的图像处理设备，如图像处理器、计算机等，以便进行图像分析和处理。
软件算法方面，系统需要使用先进的计算机视觉技术和图像处理算法，对停车位的图像进行分析和解析。
首先，系统需要对图像进行预处理，包括图像去噪、灰度化、边缘检测等操作，以提高图像的质量和准确性。
然后，系统需要通过特定的算法来检测停车位的边界和轮廓，进而判断停车位的占用情况。
在系统的实际应用中，还需要考虑到一些特殊情况的处理。
例如，当停车场上有大型物体或人影时，系统需要能够识别并排除这些干扰因素，以保证停车位检测的准确性。
另外，对于室外停车场，还需要考虑天气因素对图像质量的影响，如雨水、雪花等。
停车场车位视频检测系统的设计，能够有效地解决停车位有限、停车难的问题。
通过实时监测和检测，车主可以快速找到可用的停车位，提高停车效率。
同时，停车场管理者也可以通过系统的数据分析，进行停车位的优化规划，提高停车场的利用率。
综上所述，停车场车位视频检测系统的设计对于解决停车难问题具有重要的意义。
通过合理的硬件设备选择和先进的软件算法应用，该系统能够实现对停车位的实时监测和检测，为车主和停车场管理者提供便利。
相信随着科技的不断进步，这一系统将得到更广泛的应用。

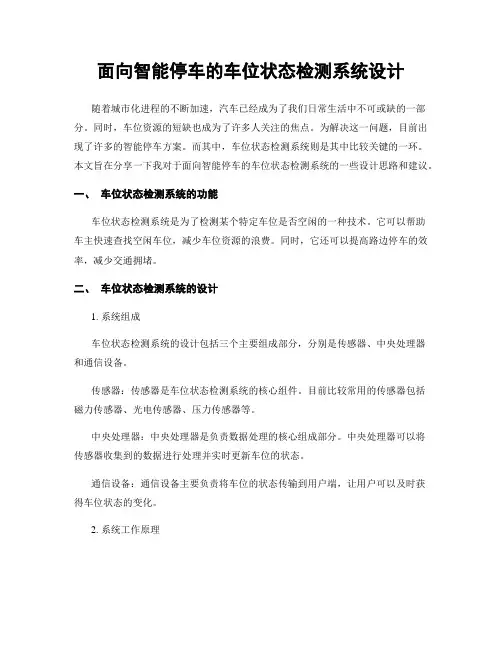

面向智能停车的车位状态检测系统设计随着城市化进程的不断加速，汽车已经成为了我们日常生活中不可或缺的一部分。
同时，车位资源的短缺也成为了许多人关注的焦点。
为解决这一问题，目前出现了许多的智能停车方案。
而其中，车位状态检测系统则是其中比较关键的一环。
本文旨在分享一下我对于面向智能停车的车位状态检测系统的一些设计思路和建议。
一、车位状态检测系统的功能车位状态检测系统是为了检测某个特定车位是否空闲的一种技术。
它可以帮助车主快速查找空闲车位，减少车位资源的浪费。
同时，它还可以提高路边停车的效率，减少交通拥堵。
二、车位状态检测系统的设计1. 系统组成车位状态检测系统的设计包括三个主要组成部分，分别是传感器、中央处理器和通信设备。
传感器：传感器是车位状态检测系统的核心组件。
目前比较常用的传感器包括磁力传感器、光电传感器、压力传感器等。
中央处理器：中央处理器是负责数据处理的核心组成部分。
中央处理器可以将传感器收集到的数据进行处理并实时更新车位的状态。
通信设备：通信设备主要负责将车位的状态传输到用户端，让用户可以及时获得车位状态的变化。
2. 系统工作原理车位状态检测系统的工作原理非常简单。
当车辆进入或离开车位时，传感器将会检测到车位状态的变化，并将这个变化传输到中央处理器。
中央处理器实时地将车位状态更新后，通过通信设备向车主传输车位状态的信息。
3. 注意事项在设计车位状态检测系统时，还需要注意以下几个方面：- 传感器安装位置的选择。
在实际应用中，传感器的位置非常关键。
因此，在安装传感器时，需要根据具体的车位情况选择合适的位置。
- 数据推送的策略。
数据推送策略也非常重要。
车位状态变化的频率比较高，如果每次状态变化都通知车主，将会对网络造成比较大的负担。
因此，在设计数据推送策略时，需要注意平衡效率和带宽占用。
- 系统的可靠性。
车位状态检测系统需要具备较高的可靠性。
这是因为，一旦系统出现故障，可能会给用户带来不便。
三、总结到目前为止，车位状态检测系统已经成为了实现智能停车的重要组成部分。
空闲车位的嵌入式检测系统设计随着城市化的发展和汽车普及率的提高，停车难成为了城市居民的普遍问题。
为了解决停车难的问题，一种空闲车位的嵌入式检测系统应运而生。
本文将介绍这种系统的设计原理和功能。
空闲车位的嵌入式检测系统主要由传感器、控制单元和用户界面组成。
传感器被安装在每个停车位上，并能够实时检测车位的占用情况。
传感器可以使用多种技术实现，如磁感应、红外线等。
控制单元负责接收传感器传来的信息，并对车位的占用情况进行处理和分析。
用户界面则向用户展示车位的实时状态。
在这个系统中，传感器起到了关键的作用。
当车辆停入或离开停车位时，传感器能够准确地检测到车位的占用情况，并将信息发送给控制单元。
控制单元根据传感器的信号，判断车位是空闲还是被占用，并将结果传递给用户界面。
用户界面可以是一个手机应用程序或者一个显示屏，用户可以通过它查看附近停车位的空闲情况。
当用户想要停车时，他们可以用手机应用程序或者通过显示屏找到一个空闲车位，并导航到该停车位。
空闲车位的嵌入式检测系统具有多个优点。
首先，它可以提高停车位的利用率。
由于用户可以实时了解到车位的占用情况，他们能够更快地找到空闲车位，从而减少了寻找车位的时间。
其次，这个系统可以减少交通堵塞。
当司机们能够迅速找到空闲车位，他们就不需要在街上绕圈子寻找车位，减少了车辆拥堵的可能性。
最后，这个系统可以提高停车场的管理效率。
停车场管理员可以通过监控系统实时了解到停车位的占用情况，并根据需要调整停车位的分配。
空闲车位的嵌入式检测系统为城市停车问题提供了一种创新的解决方案。
它可以提高停车位的利用率，减少交通拥堵，并提高停车场的管理效率。
相信随着技术的不断进步，这个系统将越来越普及，并为城市居民的出行带来更多的便利。
车位智慧停车系统设计方案智慧停车系统是一种综合利用物联网、云计算、大数据、人工智能等技术，为解决停车难题而设计的系统。
下面是针对车位智慧停车系统的设计方案。
一、系统架构车位智慧停车系统包括车位检测模块、车位分配模块、支付模块、通信模块、云计算模块和管理后台模块。
1. 车位检测模块：使用传感器或摄像头等设备，实时监测和识别车辆进出车位的情况。
2. 车位分配模块：根据当前车位的状态和车辆的需求，通过算法快速分配合适的车位。
3. 支付模块：提供多种支付方式，如微信、支付宝和刷卡等，实现支付和结算功能。
4. 通信模块：负责车辆和系统之间的通信，包括车辆进出车位的信息传输和系统与用户的通信。
5. 云计算模块：将车位信息和用户数据上传至云端，通过云服务进行数据存储、处理和分析。
6. 管理后台模块：提供系统管理员管理和监控系统运行情况、车位状态以及用户数据等功能。
二、系统功能1. 实时监测车位状态：通过车位检测模块，实时获取车位的使用情况，包括是否有车辆占用、是否空余等。
2. 车位分配：通过车位分配模块根据车辆的需求和车位的状态，智能分配空余车位，提高停车效率。
3. 车位导航：提供车位导航功能，通过地图和导航算法，引导用户快速找到相应的车位。
4. 支付与结算：用户可通过支付模块选择不同的支付方式，并实现停车费用的结算和在线支付。
5. 车位预约：用户可提前预约车位，确保在高峰时段有空余车位可用。
6. 停车记录查询：用户可随时查询自己的停车记录，包括停车时长和费用等信息。
7. 车位监控：管理员可以通过管理后台模块实时监控车位的使用情况，并及时处理异常情况。
8. 数据统计与分析：系统可以对停车数据进行统计和分析，为管理和规划提供参考依据。
三、系统优势1. 减少停车时间：车位分配模块能快速分配空余车位，减少用户寻找车位的时间。
2. 提高停车效率：车位导航功能可以为用户提供最优路径，减少拥堵和交通阻塞。
3. 提升用户体验：通过预约功能和车位导航，用户可以提前安排停车计划，避免不必要的等待。
《基于ZigBee技术的停车场车位检测系统设计》篇一一、引言随着城市化进程的加快，停车问题逐渐成为城市交通管理的重要问题之一。
为了解决停车难、找车位难的问题，提高停车场的运营效率和管理水平，本文提出了一种基于ZigBee技术的停车场车位检测系统设计。
该系统通过无线通信技术实现车位的实时监测和信息的快速传递，为车主提供更加便捷的停车服务。
二、系统设计概述本系统采用ZigBee无线通信技术，通过在每个车位上安装传感器节点，实时监测车位的占用情况，并将信息通过ZigBee网络传输到中央控制器。
中央控制器对接收到的信息进行处理，并通过上位机软件将车位信息展示给车主。
系统主要由传感器节点、ZigBee无线通信网络、中央控制器和上位机软件四部分组成。
三、硬件设计1. 传感器节点设计传感器节点是本系统的核心部分，主要负责监测车位的占用情况。
传感器节点包括红外传感器、温度传感器和湿度传感器等，通过感知车位上的车辆和环境信息，将数据传输给ZigBee模块进行无线传输。
2. ZigBee无线通信网络设计ZigBee无线通信网络是本系统的数据传输通道，负责将传感器节点的数据传输到中央控制器。
ZigBee模块采用IEEE 802.15.4协议，具有低功耗、低成本、组网灵活等优点，适用于停车场等低速、低时延的无线通信场景。
四、软件设计1. 中央控制器软件设计中央控制器是本系统的数据处理中心，负责接收ZigBee模块传输的数据，并进行处理和存储。
中央控制器软件采用嵌入式操作系统，具有实时性高、稳定性好等优点。
通过对接收到的数据进行处理和分析，中央控制器可以实时监测每个车位的占用情况，并向上位机软件发送数据。
2. 上位机软件设计上位机软件是本系统的信息展示中心，负责将中央控制器发送的数据进行可视化展示，并提供用户界面供车主查询车位信息。
上位机软件采用图形化界面设计，具有操作简便、信息展示直观等优点。
通过与中央控制器的数据交互，上位机软件可以实时显示每个车位的占用情况和空余车位信息。
停车场系统设计方案一、引言本文旨在设计一个高效、智能的停车场系统，以解决停车难、停车管理不便等问题。
该系统旨在提供用户友好的停车流程、实时的停车位信息、合理的停车收费管理等功能。
二、系统概述1.系统架构本停车场系统将采用分布式架构，包括以下几个主要组件：（1）前端用户界面：用于用户查询停车位信息、预约停车、支付停车费用等。
（2）停车场入口：负责车辆入场识别、车牌识别、取票等功能。
（3）停车场出口：负责车辆出场识别、匹配停车费用、车辆支付等功能。
（4）数据库服务器：用于存储、管理停车场信息、用户信息、停车记录等。
（5）后台管理系统：用于停车场管理员管理、系统配置以及统计报表生成等功能。
2.功能需求（1）车辆入场与出场管理：实现车辆入场和出场的自动识别，确保快速、准确的记录车辆信息。
（2）实时停车位查询：用户能够实时查询停车位的空余情况，以方便选择合适的停车位。
（3）预约停车功能：用户可提前预约停车位，并在入场时快速识别，避免等待。
（4）停车费用计算与支付：系统根据停车时长自动计算停车费用，并提供多种支付方式供用户选择。
（5）用户账号管理：用户可注册账号、管理个人信息、查看停车记录等。
（6）停车场管理员管理：管理员可管理停车场信息、查看实时报表统计等。
三、系统设计1.车辆入场管理（1）入场识别：使用车牌识别技术，对车辆进行自动识别，记录车辆入场时间。
（2）取票系统：为未绑定用户提供取票功能，绑定用户则自动记录车辆信息。
2.实时停车位查询（1）传感器技术：停车位使用传感器监测，实时更新停车位状态。
（2）前端界面：用户可通过前端界面查询停车位的空余情况，实时反馈给用户。
3.预约停车功能（1）用户预约：用户可通过前端界面选择停车场和时间段，系统为其保留对应的停车位。
（2）入场快速识别：预约用户入场时，通过车牌识别等技术快速识别用户车辆。
4.停车费用计算与支付（1）费用计算：系统根据车辆入场时间、出场时间自动计算停车费用。
车库环境监测系统设计报告# 车库环境监测系统设计报告## 概述车库环境监测系统是一种用于监测和控制车库内环境条件的智能系统。
通过安装在车库内的传感器和控制设备，该系统可以实时监测车库内的温度、湿度、照明和空气质量等参数，并根据预设条件自动调节相关设备，以提供一个舒适和安全的车库环境。
本设计报告将详细介绍车库环境监测系统的硬件和软件设计理念、系统架构以及功能模块的实现方式。
## 硬件设计### 传感器车库环境监测系统包括以下传感器：1. 温度传感器：用于测量车库内的温度并返回实时数据。
2. 湿度传感器：用于测量车库内的湿度并返回实时数据。
3. CO2传感器：用于测量车库内的二氧化碳浓度并返回实时数据。
4. 光敏传感器：用于测量车库内的光照强度并返回实时数据。
5. 烟雾传感器：用于检测车库内的烟雾并发出警报信号。
这些传感器通过模拟量输入方式与主控单元连接，并通过I2C或SPI等通信协议将采集到的数据传输给主控单元。
### 控制设备车库环境监测系统包括以下控制设备：1. 温度控制器：根据温度传感器测量到的数据，控制车库内的加热或制冷设备来调节温度。
2. 湿度控制器：根据湿度传感器测量到的数据，控制车库内的加湿或除湿设备来调节湿度。
3. 照明控制器：根据光敏传感器测量到的数据，控制车库内的照明设备的开关和亮度。
4. 空气净化器：根据CO2传感器测量到的数据，控制车库内的空气净化器的开关和风速。
5. 警报器：当烟雾传感器检测到烟雾时，发出警报信号以提醒用户注意火灾安全。
这些控制设备通过数字量输出方式与主控单元连接，并通过固定信号协议或无线通信方式来实现控制。
## 软件设计### 系统架构车库环境监测系统采用分层架构设计，主要包括以下层级：1. 应用层：负责用户界面和应用逻辑的实现，接收用户输入并显示实时数据和告警信息。
2. 控制层：负责传感器和控制设备的数据采集与控制，处理传感器数据，并按照预设条件控制控制设备。
智能停车场车辆检测系统的设计与实现
1、引言
在现代化的大型停车场中，智能停车管理系统使得车辆进出手续简单，安全性高，实现了对车辆的自动检测、计费、统计、显示等功能，大大节省了人力资源，提高了工作效率。
整个停车管理系统中，车辆检测部分是系统的关键。
本设计介绍了一种停车场车辆检测系统，通过分布在进出口的车辆检测器，实现对闸杆机的控制和车位提示等功能。
2、系统总体介绍
整个停车管理系统示意图如图1 所示，信息显示牌为LED 显示屏，显示当前时间及车位信息。
当有车进入时，司机进行刷卡，刷卡信号由控制器读入，控制闸杆机抬起，语音提示“欢迎光临”，当地感线圈检测到车辆进入时，更新车位信息，抓拍车辆图片，闸杆机下落；同样，当车辆驶出，司机刷卡，控制闸杆机抬起，语音提示“谢谢光临，当地感线圈检测到车辆离开，抓拍车辆信息，闸杆机下落并更新车位信息。
而车辆的图像信息、IC 卡数据信息的处理都将由值班室的上位机完成。
控制器设计框图如图2 所示，系统选用SPCE061A 型单片机作为主控芯片，单片机通过读卡信号和锁相环电路的电平变化检测车辆的到来。
DS1302 时钟电路为系统提供精确的时间信息，通过驱动LED 显示牌实时显示车位及
时间信息，系统具备与上位机的串行通信通信接口。
3、系统原理介绍
3．1、车辆检测部分。
XXXX公司
室内停车场车位检测系统
总体设计方案
xx
2015/8/19
本文是室内停车场车位检测系统的总体设计方案
目录
键入章标题(第 1 级)1
键入章标题(第 2 级) 2
键入章标题(第 3 级) 3 键入章标题(第 1 级)4
键入章标题(第 2 级) 5
键入章标题(第 3 级) 6
一、概述
随着家用轿车数量的急剧增加，许多楼宇和商业中心的停车场数量也在迅速增加，并不断向现代化智能停车场的方向发展。
为了高效、便捷地管理停车场内的车位，需要装备停车位智能检测装置。
由于超声波车位检测器不易受干扰，安装方便，将超声波传感器安装在车位的正上方，向下发射超声波，超声波经过地面或车辆顶部反射又由传感器接收，可获取超声波传输的时间，从而计算出超声波传输的距离。
当泊位有车时，超声波传输的距离与无车时是不同的，由此可判断泊位上有无车辆停放。
图1停车场车位检测示意图
二、系统需求说明
2.1系统功能简介
停车场车位检测系统实现的主要功能如下：
（1）实时检测车位的状态
（2）可以在后台监控器查看车位状态信息，并根据指示可以快速找到车位
2.2系统需求规格
需求规格说明序
号
三、总体设计说明
3.1通信组网
如图2所示，整个系统通信组网分为三层（图中绿色线）。
第一层：处于最底层，由多个探测器组成。
探测器采集车位状态信息，通过RS485线缆连接到楼层控制器。
探测器与探测器之间通过级联的方式挂到一个RS485总线上。
第二层：中间汇聚层，由楼层控制器组成。
每个楼层控制器设计可以接256个车位探测器（实际可以更多）。
如果这一层车位大于256，可以选择2个楼层控制器。
楼层控制器通过FE网络接入到IP网络。
第三层：后台网管。
后台网管上可以显示每个楼层的车位状态信息。
图2 停车场车位检测系统分层图
3.2系统供电说明
如图2所示，整个系统供电分为220VAC 和24VDC （图中红色线）。
其中楼层控制器、交换机都使用220VAC 供电，使用220V 市电。
探测器使用24VDC 供电，由220VAC 转24VDC 电源模块（内置在楼层控制器中或者选用外置电源）输出。
电源模块参数如下：
3.3地址分配说明 1、探测器地址分配：
（1） 探测器采用拨码开关设置地址。
使用8位拨码开关，可以设置256个地址。
（2） 探测器采用级联的方式自动分配地址。
方案说明：
如图3所示，探测器单板留出一个DI 端口（电平输入检测）和一个DO 端口（电平输出控制）。
楼层控制器留出一个DO 端口（电平输出控制）。
楼层控制器的DO 端口接到探测器1的DI 端口上，探测器1的DO 端口接到探测器2的DI 端口，依次类推，直到所有探测器都连线完成。
首次上电时，楼层控制器的DO 输出1个脉冲信号，探测器1检测到脉冲，把地址设置为1。
然后探测器1通过DO 输出2个脉冲信号。
探测器2检测到脉冲，把地址设置为2，然后通过DO 输出3个脉冲信号。
依次类推，直到所有探测器都分配地址完成。
探测器1
探测器2
探测器N
……楼层控制器
RS485
DO
DI
DO
DI
DO
DI
DO
……
图3 探测器地址自动分配图示
2、后台显示的物理地址分配：
工作人员根据楼层控制器的每个RS485连接的车位区域（根据布线确定），做好标记，在后台上进行信息呈现。
Xx 区域
（对应于楼层控制器1的第1个RS485通道）
Xx 区域
（对应于楼层控制器1的第2个RS485通道）
Xx 区域
（对应于楼层控制器1的第3个RS485通道）
Xx 区域
（对应于楼层控制器1的第4个RS485通道）
Xx 区域
（对应于楼层控制器2的第1个RS485通道）
Xx 区域
（对应于楼层控制器2的第2个RS485通道）
Xx 区域
（对应于楼层控制器2的第3个RS485通道）
Xx 区域
（对应于楼层控制器2的第4个RS485通道）
图4 后台显示的物理地址分配图示
四、
探测器设计说明
3.1探测器需求说明。
