2010年暨南大学823电子技术基础考研真题及答案

《电子技术基础》习题答案一、单选题1抑制零点漂移的最有效的电路是（A ）A、差分放大电路B、阻容耦合电路C、直接耦合电路D、功放电路2要增大放大电路的输入电阻时，应引入（C ）反馈A、电压反馈B、电流反馈C、串联负反馈D、并联负反馈3构成计数器的基本电路是（D）。

A.或非门B.与非门C.与或非门D.触发器4放大器功率放大倍数为100，问功率增益是多少分贝（B）。

A.10dBB.20dBC.30dBD.40dB5八输入端的编码器按二进制数编码时，输出端的个数是（B）。

A.2个B.3个C.4个D.8个6编码器、译码器为（A）。

A.组合逻辑电路B.时序逻辑电路C.A和B7单相桥式整流滤波电路中，若变压器副绕组电压有效值为10V，而测得输出电压为14.1V，则说明：（B ）A、电容开路 B 负载开路 C 电容击穿 D 二极管损坏8要减小放大电路的输入电阻时，应引入（D ）反馈。

A、电压反馈B、电流反馈C、串联负反馈D、并联负反馈9理想二极管在单相桥式整流电路（电阻负载）中承受的最大反向电压是（C）。

A.大于B.小于C.等于D.大于，小于210单相半波整流电路输出电压平均值U0= （A ）A、0.45U2B、0.9U2C、1.1U2D、1.2U211利用二极管进行偏置的OTL电路是（ C）A、甲类功率放大器B、乙类功率放大器C、甲乙类功率放大器12实验中如果测得二极管的正反向电阻都很小，则该二极管（ C）A、正常B、内部断路C、已被击穿D、以上都不是13所谓机器码是指（B）。

A.计算机内采用的十六进制码B.符号位数码化了的二进制数码C.带有正负号的二进制数码D.八进制数14集成运放一般分为两个工作区，它们分别是（B）。

A.正反馈与负反馈B.线性与非线性C.虚断和虚短15在反馈放大电路中，若反馈信号与净输入信号作用于同一个节点，且瞬时极性相同，则属于（B ）A、负反馈B、正反馈C、无法判断16一共射极放大电路的NPN三极管工作在饱和导通状态，其发射结电压和集电结电压分别为（B）。

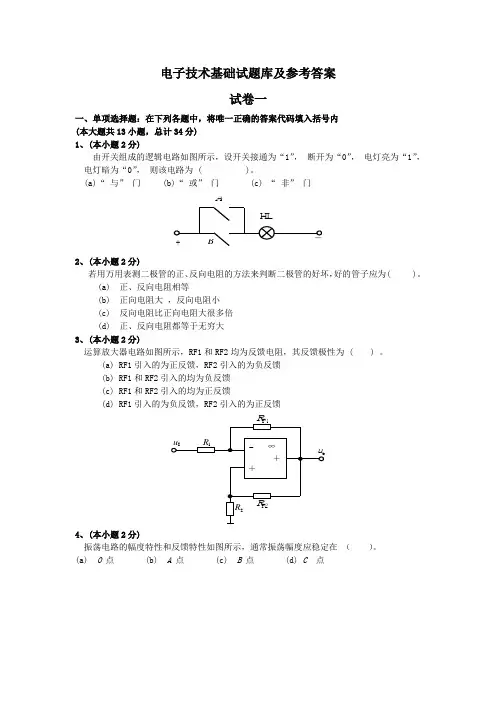

电子技术基础试题库及参考答案试卷一一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内(本大题共13小题，总计34分)1、(本小题2分)由开关组成的逻辑电路如图所示，设开关接通为“1”，断开为“0”，电灯亮为“1”，电灯暗为“0”，则该电路为 ( )。

(a)“与”门(b)“或”门(c) “非”门A2、(本小题2分)若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为( )。

(a) 正、反向电阻相等(b) 正向电阻大，反向电阻小(c) 反向电阻比正向电阻大很多倍(d) 正、反向电阻都等于无穷大3、(本小题2分)运算放大器电路如图所示，RF1和RF2均为反馈电阻，其反馈极性为 ( ) 。

(a) RF1引入的为正反馈，RF2引入的为负反馈(b) RF1和RF2引入的均为负反馈(c) RF1和RF2引入的均为正反馈(d) RF1引入的为负反馈，RF2引入的为正反馈R-∞＋R4、(本小题2分)振荡电路的幅度特性和反馈特性如图所示，通常振荡幅度应稳定在（）。

(a) O 点(b) A 点(c) B 点(d) C 点U omfm5、(本小题2分)电容三点式振荡电路如图所示，其振荡频率为（ ）。

(a)f L C C C C o ≈+121212π() (b) f L C C C C o ≈+121212π()(c) f L C C C C o ≈+11212()+U CC6、(本小题2分)整流电路如图所示， 直流电压表V （内阻设为无穷大） 的读数均为90 V ，二极管承受的最高反向电压为141 V 的电路是下列图中（ ）。

～～D ()a7、(本小题2分)若晶闸管的控制电流由小变大， 则正向转折电压 （ ）。

(a) 由大变小 (b) 由小变大 (c) 保持不变 8、(本小题2分)某数/模转换器的输入为8 位二进制数字信号（D7 ~ D0），输出为 0~25.5V 的模拟电压。

若数字信号的最低位是“1” 其余各位是“0”， 则输出的模拟电压为( )。

电子技术基础与技能考试题（附答案）一、单选题（共46题，每题1分，共46分）1.温度影响了放大电路中()的参数，从而使静态工作点不稳定。

A、三极管B、电阻C、电容D、电源正确答案：A2.要七段共阳数码管要显示字母b，则abcdefg分别为A、1101111B、0110000C、0010000D、1010000正确答案：B3.常用的74××系列是指A、TTL器件B、CMOS器件C、NMOS器件D、PMOS器件正确答案：A4.十进制数126转换为二进制数为A、1111110B、1111010C、1111101D、1101110正确答案：A5.单相整流电路实现整流是利用二极管的A、稳压特性B、光电特性C、单向导电性D、变容特性正确答案：C6.接成二十九进制计数器需要的同步十进制计数器74160的片数为A、1B、2C、3D、4正确答案：B7.在三个输入量只有1个为1或3个全为1时，输出为1，实现这一功能的组合逻辑电路是A、加法器B、数据比较器C、编码器D、奇校验器正确答案：D8.在相同的时钟脉冲作用下，同步计数器与异步计数器比较，前者的工作速度A、较快B、较慢C、一样D、不确定正确答案：A9.下列触发器中，没有克服空翻现象的有A、维持组塞D触发器B、JK触发器C、同步RS触发器D、主从RS触发器正确答案：C10.下列关于电容滤波电路的叙述中，正确的是A、电路的滤波，利用了电容器的B、电路的滤波，利用了电容器的C、电容器充电时，输出电压下降；D、电容量C越大，滤波效果越差。

正确答案：B11.74LS161是()进制加计数器。

A、异步、十六B、同步、十六C、异步、二D、同步、二正确答案：B12.若使主从JK触发器的输出状态由1变为0，则应使A、1→0时，JK=10B、1→0时，JK=01C、0→1时，JK=10D、0→1时，JK=01正确答案：B13.CT74LS194工作时，应在电源VCC和地之间接入A、电阻B、电感C、电容D、无正确答案：C14.以下关于理想集成运放的各种表述中，错误的是A、开环共模电压放大倍数无穷大B、共模抑制比无穷大C、线性应用时，有“虚短”概念D、线性应用时，有“虚断”概念正确答案：A15.在钟控同步RS触发器中，当RS取值不同时，则Q=A、RB、1C、SD、0正确答案：C16.模拟信号是指A、在数值上和时间上均不连续变化的信号B、在数值上和时间上均连续变化的信号C、在数值上连续、时间上不连续变化的信号D、在数值上不连续、时间上连续变化的信号正确答案：B17.下列不属于组合逻辑电路的有A、数据分配器B、计数器C、编码器D、译码器正确答案：B18.二极管正极电位为9V，负极电位为5V，则该管处于A、正偏B、零偏C、击穿D、反偏正确答案：A19.主从JK触发器的初态为0，JK=11时，经过2n+1个触发脉冲后，输出状态为A、在0、1间翻转，最后为1B、在0、1间翻转，最后为0C、一直为1D、一直为0正确答案：A20.下列关于扇出系数描述正确的是A、门电路输出电压由0跳变到1时的传输延迟时间B、门电路的输出电压C、门电路输出电压由1跳变到0时的传输延迟时间D、门电路正常工作时能驱动同类门的数目正确答案：D21.当二极管工作在正向特性区，且所受正向电压大于其死区电压时，则二极管相当于A、大电阻B、断开的开关C、大电容D、接通的开关正确答案：D22.74LS192是()进制可逆计数器。

目录Ⅰ历年真题试卷 (2)暨南大学2010年招收攻读硕士学位研究生入学考试试题 (2)暨南大学2011年招收攻读硕士学位研究生入学考试试题 (8)暨南大学2012年招收攻读硕士学位研究生入学考试试题 (12)暨南大学2013年招收攻读硕士学位研究生入学考试试题 (17)暨南大学2014年招收攻读硕士学位研究生入学考试试题 (22)暨南大学2015年招收攻读硕士学位研究生入学考试试题 (26)暨南大学2016年招收攻读硕士学位研究生入学考试试题 (31)暨南大学2017年招收攻读硕士学位研究生入学考试试题 (35)暨南大学2018年招收攻读硕士学位研究生入学考试试题 (40)Ⅱ历年真题试卷答案解析 (45)暨南大学2010年招收攻读硕士学位研究生入学考试试题答案解析 (45)暨南大学2011年招收攻读硕士学位研究生入学考试试题答案解析 (57)暨南大学2012年招收攻读硕士学位研究生入学考试试题答案解析 (66)暨南大学2013年招收攻读硕士学位研究生入学考试试题答案解析 (79)暨南大学2014年招收攻读硕士学位研究生入学考试试题答案解析 (93)暨南大学2015年招收攻读硕士学位研究生入学考试试题答案解析 (104)Ⅰ历年真题试卷暨南大学2010年招收攻读硕士学位研究生入学考试试题学科、专业名称：信息科学技术学院电路与系统、微电子学与固体电子学、电磁场与微波技术、通信与信息系统、信号与信息处理、电子与通信工程（专业学位）专业；理工学院物理电子学考试科目名称：823电子技术基础考生注意：所有答案必须写在答题纸（卷）上，写在本试题上一律不给分。

一、判断下列说法是否正确，凡对者打“√”，错者打“×”，（答案必须写在答题纸上）。

（共10小题，每小题2分，共20分）1、一个理想对称的差分放大电路，既能放大差模输入信号，也有可能放大共模输入信号。

2、场效应管依靠电场控制漏极电流，故不能称为电压控制器件。

电子技术基础试题(八)一、填空题(每题3分，共30分)1、PN结具有单向导电特性性能。

2、一般情况下，晶体三极管的电流放大系数随温度的增加而_增大_。

3、射极输出器放在中间级是兼用它的输入电阻大和输出电阻小的特点，起阻抗变换作用。

4、只有当负载电阻R L和信号源的内阻r s 相等时，负载获得的功率最大，这种现象称为阻抗匹配。

5、运算放大器的输出是一种具有深度负反馈高增益的多级直流放大器。

6、功率放大器按工作点在交流负载线上的位置分类有：甲类功放，乙类功放和甲乙类功放电路。

7、甲乙推挽功放电路与乙类功放电路比较，前者加了偏置电路向功放管提供少量偏流I BQ，以减少交越失真。

8、带有放大环节的串联型晶体管稳压电路一般由采样电路、基准电源、比较放大电路和_调整元件_四个部分组成。

9、逻辑代数的三种基本运算是逻辑乘、_逻辑加和_逻辑非_。

10、主从触发器是一种能防止空翻现象的实用触发器。

二、选择题(每题3分，共30分)1．晶体管二极管的正极的电位是－10V，负极电位是－5V，则该晶体二极管处于：( C)。

A.零偏B.反偏C.正偏2．若晶体三极管的集电结反偏、发射结正偏则当基极电流减小时，使该三极管：( A)。

A.集电极电流减小B.集电极与发射极电压V CE上升C.集电极电流增大3．某三级放大器中，每级电压放大倍数为Av，则总的电压放大倍数：( B )。

A.3A VB.A3VC.A V3/3D.A V4．正弦波振荡器中正反馈网络的作用是：( A)。

A.保证电路满足振幅平衡条件B.提高放大器的放大倍数，使输出信号足够大C.使某一频率的信号在放大器工作时满足相位平衡条件而产生自激振荡5．甲类单管功率放大电路中结构简单，但最大的缺点是：( C)。

A.有交越失真B.易产生自激C.效率低6．有两个2CW15稳压二极管，其中一个稳压值是8V，另一个稳压值为7.5V，若把两管的正极并接，再将负极并接，组合成一个稳压管接入电路，这时组合管的稳压值是：( B)。

2019年招收攻读硕士学位研究生入学考试试题********************************************************************************************招生专业与代码：光学工程（080300） 研究方向： 考试科目名称：（820）数字电子技术考生注意：所有答案必须写在答题纸（卷）上，写在本试题上一律不给分。

一、单项选择题（共10小题，每小题3分，共30分）1. 下列几种A/D 转换器中，转换速度最快的是（ ）。

A 、并行A/D 转换器B 、计数型A/D 转换器C 、逐次渐进型A/D 转换器 D 、双积分A/D 转换器2．以下式子中不正确的是（ ）A ．1•A ＝AB ．A ＋A=AC ．B A B A +=+D ．1＋A ＝1 3．已知某触发器的特性表如下（A 、B 为触发器的输入）其输出信号的逻辑表达式为( )。

A B Q n+1 说明 0 0 Q n 保持 0 1 0 置0 1 0 1 置1 11Q n翻转A ． Q n+1 ＝A B. n n 1n Q A Q A Q +=+ C. n n 1n QB Q A Q +=+ D. Q n+1 ＝ B4． 8线—3线优先编码器的输入为I 0—I 7 ，当有效输入优先级别最高为I 5时，其输出012Y Y Y ••的值是（ ）。

A ．111 B. 010 C. 000 D. 101考试科目： 数字电子技术 共 4 页，第 1 页5．电路如下图（图中为下降沿Jk触发器），触发器当前状态Q3 Q2 Q1为“011”，请问时钟作用下，触发器下一状态Q3 Q2 Q1为（）A．“110” B．“100” C．“010” D．“000”6．有符号位二进制数的原码为（11101），则对应的十进制为（）。

A、-29B、+29C、-13D、+137．十六路数据选择器的地址输入（选择控制）端有（）个。

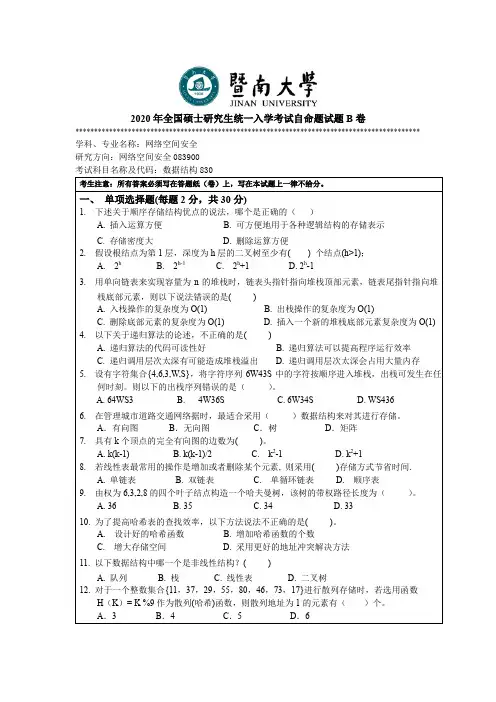

2020年全国硕士研究生统一入学考试自命题试题B卷********************************************************************************************学科、专业名称：网络空间安全研究方向：网络空间安全083900考试科目名称及代码：数据结构830考生注意：所有答案必须写在答题纸（卷）上，写在本试题上一律不给分。

一、单项选择题(每题2分，共30分)1. 下述关于顺序存储结构优点的说法，哪个是正确的（）A. 插入运算方便B. 可方便地用于各种逻辑结构的存储表示C. 存储密度大D. 删除运算方便2. 假设根结点为第1层，深度为h层的二叉树至少有( ) 个结点(h>1)；A. 2hB. 2h-1C. 2h+1D. 2h-13. 用单向链表来实现容量为n的堆栈时，链表头指针指向堆栈顶部元素，链表尾指针指向堆栈底部元素，则以下说法错误的是( )A. 入栈操作的复杂度为O(1)B. 出栈操作的复杂度为O(1)C. 删除底部元素的复杂度为O(1)D. 插入一个新的堆栈底部元素复杂度为O(1)4. 以下关于递归算法的论述，不正确的是( )A. 递归算法的代码可读性好B. 递归算法可以提高程序运行效率C. 递归调用层次太深有可能造成堆栈溢出D. 递归调用层次太深会占用大量内存5. 设有字符集合{4,6,3,W,S}，将字符序列6W43S中的字符按顺序进入堆栈，出栈可发生在任何时刻。

则以下的出栈序列错误的是（）。

A. 64WS3B. 4W36SC. 6W34SD. WS4366. 在管理城市道路交通网络据时，最适合采用（）数据结构来对其进行存储。

A．有向图B．无向图C．树D．矩阵7. 具有k个顶点的完全有向图的边数为( )。

A. k(k-1)B. k(k-1)/2C. k2-1D. k2+18. 若线性表最常用的操作是增加或者删除某个元素, 则采用( )存储方式节省时间.A. 单链表B. 双链表C. 单循环链表D. 顺序表9. 由权为6,3,2,8的四个叶子结点构造一个哈夫曼树，该树的带权路径长度为（）。

2019年招收攻读硕士学位研究生入学考试试题
********************************************************************************************招生专业与代码：080902电路与系统、080903微电子学与固体电子学、081001通信与信息系统、081002信号与信息处理、085208电子与通信工程（专业学位）、物理电子学
研究方向：各方向
考试科目名称及代码：823电子技术基础
考生注意：所有答案必须写在答题纸（卷）上，写在本试题上一律不给分。

简述典型集成运放的组成部分、各部分功能以及一般采用何种电路实现。

电路中，已知石英晶体的标称频率为1MHz，C1＝270pF
图2
所示串联型三极管稳压电路各组成部分由哪些元器件组成？简述其工作原
分，共60分）
，U BEQ＝0.7V，稳压管的U Z
r
=100Ω
bb'
；各电容的容量足够大，对交流信号可视为短路。

参数交流等效电路；。

2010年招收攻读硕士学位研究生入学考试试题
********************************************************************************************学科、专业名称：光学工程
研究方向：
考试科目名称：820 数字电子技术图2.2
，则第2个CP 的上升沿到00003210=Q Q Q Q [
]。

图3
四、（10分）用4选1数据选择器实现以下逻辑功能：Y=A⊙B⊙C
（要求列出过程）
五、（10分）试用ROM实现两个2位二进制数的加法运算（列出过程，用简
化阵列图表示）。

六、（10分）逻辑电路和各输入信号波形如图
出Q和Z对应于CP的波形。

图7
八、（15分）用同步十六进制计数器
变进制的加计数器。

要求控制信号（输入信号）
A = 1时为十二进制。

74LS161
分）同步可预置数的四位二进制计数器74161组成如图10所示电路。

（74LS151选通端相当于74LS161的进位C 及EP 2S 同。

）
组成为几进制计数器？画出状态转换图（只画有效状态）的初态为0010，画出Q 3 、Q 2、Q 1 、十一、（15分）时序逻辑电路如图11所示。

1．写出各驱动方程和状态方程。

2．列出状态转换表，说明其功能。

图10
图9
图11
考试科目：数字电子技术共 4 页，第 4 页。

2023年暨南大学《823 电子技术基础》考研真题四、计算题（共4小题，每小题15分，共60分）1.如图所示电路中，各晶体管的参数相同，其中β=50，U BE=0.7V，r bb’=200Ω，稳压管的稳压值为5V，R p滑动端处于中间位置，其他参数见图。

（1）计算静态工作点参数I CQ1、I CQ2及静态时U OQ的值；（2）计算差模电压放大倍数A d、差模输入电阻R id及差模输出电阻R od的值。

2.如图所示电路中，已知晶体管的U BE=0.7V，β=100，r bb’=100Ω，C ob=0.5pF，fβ=100MHz，R s=100Ω。

（1）估算下限截止频率f L和上限截止频率f H；（2）写出整个频率范围内A us的表达式；（3）画出A us的波特图。

3.如图所示电路中，已知R w1，R w2的滑动端均位于中点，R1=50kΩ，C=0.01μF，稳压管的稳压值为6V。

（1）画出u o1和u o2的波形，标明幅值和周期；（2）当R w1的滑动端向右移时，u o1和u o2的幅值和周期分别如何变化；（3）当R w2的滑动端向右移时，u o1和u o2的幅值和周期分别如何变化；（4）为了仅使u o2的幅值增大，应如何调节电位器？为了仅使u o2的周期增大，应如何调节电位器？为了使u o2的幅值和周期同时增大，应如何调节电位器？为了使u o2的幅值增大而周期减小，应如何调节电位器？4.在图示电路中，已知二极管的导通电压是U D=0.7V，晶体管导通时|U BE|=0.7V，T2管的发射极静态电位U EQ=0V，T2和T4管的饱和管压降|U CES|=2V，试问：（1）T1、T3、T5管基极的静态电位各是多少？（2）R2=10kΩ，R3=100Ω，若T1和T3管基极静态电流可忽略不计，则T5管集电极静态电流为多少？（3）若R3短路会产生什么现象？（4）负载上可能获得的最大输出功率P om和效率η各约为多少？（5）T2和T4管的最大集电极电流、最大管压降和集电极最大功耗各为多少？。
