土木工程道路勘测设计作业答案

第5章横断面设计一、习题5-1 试计算三车道高速公路（V=120km/h）一个1000m半径的平曲线的超高缓和段长度。

要求分别按绕分隔带边缘及各自车道中心旋转方式计算（一般气候条件）。

5-2 已知某二级公路（山岭区、积雪寒冷地区）有一弯道，半径R=200m，Ls=60m，偏角α右=35°15′24″，JD=K12+452.68，路拱横坡为2%，试计算超高缓和段起点、超高横坡0%、2%、3%、缓和段终点等特征点的里程桩号及曲线加宽值（按高次抛物线过渡），并绘出超高设计图。

5-3 已知平原区某二级公路有一半径R=1200m的弯道，Ls=180m，偏角α右=17°22'34"，JD21=K23+318.56，水泥砼路面，一般地区。

试分别按缓和曲线全长及部分缓和曲线长度进行超高过渡，计算超高缓和段起点桩号（上、下半支），并计算下半支缓和曲线段内25m间隔整桩号的超高值。

5-4 已知某点路基宽度为12m，填挖高度4.12m，路基边坡为1：1.5，试计算确定左右侧路基坡脚（口）位置。

该点横断面地面线实测资料如下：K5+300.00右：3.7,-.17,12.7,-1.07,25,-2.31左：6.4,0.82,8.7,1.3,13.58,1.79,25,2.875-5 某二级公路上有一平曲线，半径R为200m，交点桩号为K17+630.56，转角 为43º28′30″。

设计速度V=60km/h。

（按一般地区考虑）。

计算平曲线内每隔25m整桩号的超高值。

取缓和曲线长度Ls=75m，路面采用沥青混凝土。

5-6 某路段横断面填挖方面积资料如下，试列表计算土石方数量并进行调配，要求计算出本桩利用、填缺、挖余、借方、废方及计价土石方。

桩号填方面积挖方面积K3 +000 23.5 0+050 31.7 0+100 26.7 0+150 18.9 5.6+200 11.2 16.8+235.153 8.5 24.6+250 3.3 25.2+275 0 27.9+300 0 35.6+325 0 25.7+335.153 0 23.4+350 0 19.6+375 6.4 16.2+400 17.3 9.8+425 27.6 0+450 32.0 0+475 22.1 0+500 15.4 0二、参考答案5-1 参考答案：按设计速度120km/h计算，6车道，路基宽34.5m，超高横坡度为4%，路拱横坡2%。

(完整word)大工16秋《道路勘测设计课程设计》大作业答案网络教育学院《道路勘测设计课程设计》题目：某公路施工图设计学习中心：专业：年级：学号：学生：指导教师：(完整word)大工16秋《道路勘测设计课程设计》大作业答案学 生： 指导教师： 乔 娜1 设计交通量的计算设计年限内交通量的平均年增长率为7％，路面竣工后第一年日交通量如下： 桑塔纳2000：2300辆； 江淮a16600：200辆； 黄海dd680:420辆; 北京bj30：200辆； Ep140:580辆;东风sp9250：310辆。

设计交通量:d N ＝0N ×()11n r -+式中：d N —远景设计年平均日交通量(辆/日）； 0N -起始年平均交通量（辆/日）;r —年平均增长率；n -远景设计年限。

代入数字计算：解： 0N =2300+200+420+200+580+310=4010（辆/日）假设远景设计年限为20年，则将上述的种种数字带入公式后计算： 设计交通量:d N ＝0N ×()11n r -+=4010×（1+0。

07）19=14502(辆/日）2 平面设计路线设计包括平面设计、纵断面设计和横断面设计三大部分。

道路是一个三维空间体系，它的中线是一条空间曲线。

中线在水平面上的投影称为路线的平面。

沿着中线竖直的剖切，再展开就成为纵断面.中线各点的法向切面是横断面。

道路的平面、纵断面和各个横断面是道路的几何组成。

道路的平面线形，受当地地形、地物等障碍的影响而发生转折时，在转折处需要设置曲线,为保证行车的舒顺与安全，在直线、圆曲线间或不同半径的两圆曲线之间要插入缓和曲线。

因此，直线、圆曲线、缓和曲线是平面线形的主要组成因素。

直线是平面线形中的基本线形。

在设计中过长和过短都不好，因此要加以限制。

直线使用与地形平坦、视线目标无障碍处。

直线有测设简单、前进方向明确、路线短截等特点，直线路段能提供较好的超车条件，但长直线容易使司机由于缺乏警觉产生疲劳而发生事故.圆曲线也是平面线形中常用的线性。

《道路勘测设计》作业参考答案一. 名词解释（每小题2分，共10分）1. 设计车速（P12）2. 交通量、设计交通量、设计小时交通量（P13）3. 道路红线（P19）4. 通行能力（P15）5. 平均纵坡、合成坡度（P73）6. 平原地形、微丘地形、山岭地形、重丘地形（P146）7. 工程可行性研究（P8）8. 行车视距、停车视距、错车视距、超车视距、会车视距（P122）9. 单幅路、双幅路、三幅路、四幅路（P97）10. 纸上定线（P182）11. 方向岛、分隔岛、中心岛、安全岛（P216）二. 填空题（每空0.5分，共15分）1. 道路勘测设计中的三阶段设计包括有以下三个阶段，分别是初步设计、 技术设计、施工图设计。

（P9）2. 汽车行驶的横向稳定性包括 横向倾覆 和 横向滑移。

（P39）3. 汽车行驶的纵向稳定性包括 纵向倾覆 和 纵向滑移。

（P38）4. 汽车制动性的评价指标，主要有 制动效能 、 制动效能的恒定性 、 制动时汽车的方向稳定性 三个方面。

（P42）5. 在公式T aG G ξλ=中，ξ称为 海拔系数，λ称 动力因素D 的海拔荷载修正系数。

（P34） 6. 弯道行驶时的横向力的存在，对行车产生以下几种不利影响： 危机行车安全、 增加驾驶操纵的困难、 增加燃料消耗和轮胎磨损、 旅行不舒适。

（P50）7. 按道路在城市道路网中的地位，交通功能以及对沿线建筑物的服务功能，城市道路分为四类： 快速路 、 主干路 、 次干路 、 支路 。

（P7）8. 就公路设计年限而言，高速公路、一级公路 年，二级公路年，三、四级公路 年，四级公路可据实际情况适当缩短。

（P7）9. 高速公路、一级公路中央分隔带上的路缘石的作用主要有 导向 、 连接 和 便于排水。

（P107）10. 平面线形要素的组合有以下六种主要类型： 基本型 、 S 型、 卵型、 凸型、 C 型、 复合型 。

（P61）11. 新建公路的路基设计标高：对于有中央分隔带的公路是指 中央分隔带的外侧边缘标高；无中央分隔带的公路是指 路基边缘标高 ；在设有超高加宽路段为 超高、加宽前该处边缘标高 。

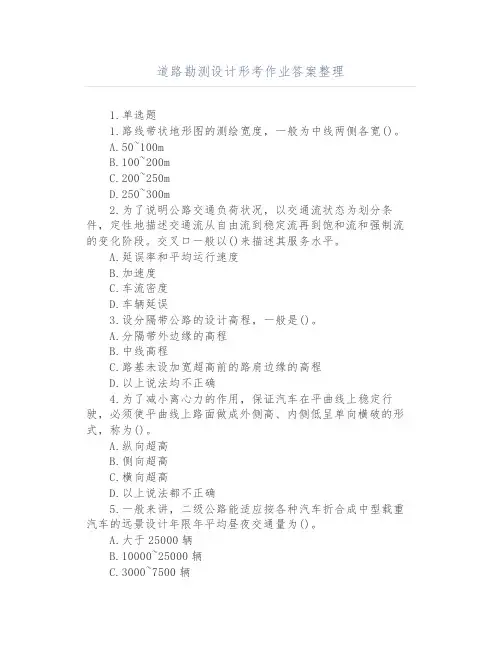

道路勘测设计形考作业答案整理1.单选题1.路线带状地形图的测绘宽度，一般为中线两侧各宽()。

A.50~100mB.100~200mC.200~250mD.250~300m2.为了说明公路交通负荷状况，以交通流状态为划分条件，定性地描述交通流从自由流到稳定流再到饱和流和强制流的变化阶段。

交叉口一般以()来描述其服务水平。

A.延误率和平均运行速度B.加速度C.车流密度D.车辆延误3.设分隔带公路的设计高程，一般是()。

A.分隔带外边缘的高程B.中线高程C.路基未设加宽超高前的路肩边缘的高程D.以上说法均不正确4.为了减小离心力的作用，保证汽车在平曲线上稳定行驶，必须使平曲线上路面做成外侧高、内侧低呈单向横破的形式，称为()。

A.纵向超高B.侧向超高C.横向超高D.以上说法都不正确5.一般来讲，二级公路能适应按各种汽车折合成中型载重汽车的远景设计年限年平均昼夜交通量为()。

A.大于25000辆B.10000~25000辆C.3000~7500辆D.2000~5000辆6.为了说明公路交通负荷状况，以交通流状态为划分条件，定性地描述交通流从自由流到稳定流再到饱和流和强制流的变化阶段。

交叉口以()来描述其服务水平。

A.延误率和平均运行速度B.加速度C.车流密度D.车辆延误7.二级公路一般能适应按各种汽车折合成中型载重汽车的远景设计年限年平均昼夜交通量为()。

A.大于25000辆B.10000~25000辆C.3000~7500辆D.2000~5000辆8.道路建筑限界由净高和净宽两部分组成，我国《标准》规定高速公路、一级公路和二级公路的净高为（）。

A.4mB.4.5mC.5mD.5.5m9.随着平均车速的减小，交通量()。

A.增大B.减小C.交通量逐渐增大至一定值后，逐渐减小D.不增大也不减小10.各级公路的最小合成坡度不宜小于()。

A.0.3%B.0.5%C.0.7%D.0.9%2.多选题11.一条公路的土石方总量，一般包括()。

《道路勘测设计》作业与习题答案第一章绪论一、填空题1、铁路、公路、水运2、七条射线、九条纵线、十八条横线3、高速公路、一级公路、二级公路、三级公路、四级公路4、小客车5、分向、分车道、全部控制6、20、157、几何线形8、一阶段设计、二阶段设计、三阶段设计二、选择题1-5AACBB三、名称解释1、设计车速：是指在气候条件良好，交通量正常，汽车行驶只受公路本身条件影响时，驾驶员能够安全、舒适驾驶车辆行驶的最大速度。

2、交通量：是指单位时间内通过公路某段面的交通流量（即单位时间通过公路某段面的车辆数目）。

3、公路通行能力：是在一定的道路和交通条件下，公路上某一路段适应车流的能力，以单位时间内通过的最大车辆数表示。

通行能力分为基本通行能力和设计通行能力两种。

四、问答题1、现代交通运输方式有哪些？与这些运输方式比较，公路运输有哪些特点？答：现代交通运输由铁路、公路、水运、航空及管道等五种运输方式组成。

其中①铁路运输：运量大、运程远，在交通运输中起着主要作用；②水运运输：运量大、成本低，运速慢且受到航道的限制；③航空运输：速度快、成本高，服务于远距离和有时间要求的客货运输；④管线运输：适用于液态、气态、散装粉状物体的运输。

与这些运输方式比较，公路运输有如下特点：①机动灵活，能迅速集中和分散货物，做到直达运输。

②受交通设施限制少，是最广泛的一种运输方式，也是交通运输网中其他各种运输方式联系的纽带。

③适应性强，服务面广，时间上随意性强，可适于小批量运输和大宗运输。

④公路运输投资少，资金周转快，社会效益显著。

⑤与铁路、水运比较，公路运输由于汽车燃料价格高，服务人员多，单位运量小，所以在长途运输中，其运输成本偏高。

2、《公路工程技术标准》将我国公路分为哪几个等级？答：交通部颁布的国家行业标准《公路工程技术标准》（JTG B01—2003）将公路根据功能和适应的交通量分为五个等级：高速公路、一级公路、二级公路、三级公路、四级公路。

道路勘测设计试题及答案道路勘测设计试题及答案1一、单选题(每题1.5分，共30分)1、《公路工程技术标准》中规定的各级公路所能适应的交通量是指( A )。

A. 年均日交通量B. 日均小时交通量C.最大交通量2、公路设计时确定其几何线形的最关键的参数是( C )。

A. 设计车辆 B .交通量 C. 设计车速3、超高附加纵坡度，是指超高后的( B )纵坡比原设计纵坡增加的坡度。

A.外侧路肩边缘B.外侧路面边缘C.路面中心4、公路弯道加宽一般在( B )进行。

A. 外侧 B. 内侧 C .两侧同时5、高速、一级公路一般情况下应保证( A )。

A .停车视距 B.会车视距 C .超车视距6、一般公路在高路堤情况下的超高构成可采用( B )。

A. 内边轴旋转B.外边轴旋转C. 中轴旋转7、公路直线部分的路拱横坡度为2%，则公路圆曲线部分最小超高横坡度应是( B )。

A. 3%B. 2%C.非定值8、汽车行驶时的理论轨迹为( C)。

A. 二次抛物线B. 高次抛物线C.回旋曲线9、二、三、四级公路的路基设计标高一般是指( C )。

A. 路基中线标高B.路面边缘标高C.路基边缘标高10、凸形竖曲线最小长度和最小半径地确定，主要根据( A )来选取其中较大值。

A. 行程时间、离心力和视距 B. 加速度、行车时间和离心力 C.加速度、行车时间和视距11、汽车在公路上行驶，当牵引力等于各种行驶阻力的代数和时，汽车就( B )行驶。

A. 加速 B. 等速 C. 减速 D. 无法确定12、在原区，纵断面设计标高的主要取决于( A )。

A. 路基最小填土高度B. 土石方填挖衡C. 最小纵坡和坡长13、路基填方用土取“调”或“借”的界限距离称为( A )。

A. 经济运距B.均运距C. 超运运距14、绘制横断面图的比例尺一般为(B )。

A. 1：100B. 1：200C. 1：50015、原区布线应合理考虑路线与城镇的关系，一般是( C )。

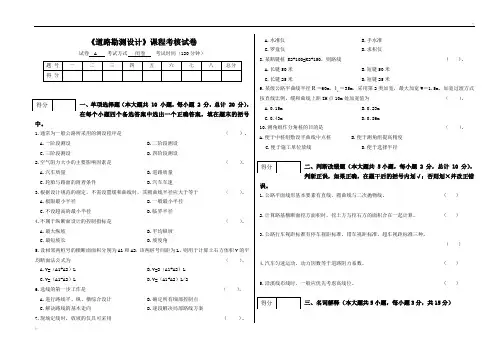

《道路勘测设计》课程考核试卷试卷 A 考试方式闭卷考试时间（120分钟）题号一二三四五六七八总分得分一、单项选择题（本大题共 10 小题，每小题 2 分，总计 20 分），在每个小题四个备选答案中选出一个正确答案，填在题末的括号中。

1.通常为一般公路所采用的测设程序是（）。

A.一阶段测设B.二阶段测设C.三阶段测设D.四阶段测设2.空气阻力大小的主要影响因素是（）。

A.汽车质量B.道路质量C.轮胎与路面的附着条件D.汽车车速3.根据设计规范的规定，不需设置缓和曲线时，其圆曲线半径应大于等于（）。

A.极限最小半径B.一般最小半径C.不设超高的最小半径D.临界半径4.不属于纵断面设计的控制指标是（）。

A.最大纵坡B.平均纵坡C.最短坡长D.坡度角5.设相邻两桩号的横断面面积分别为A1和A2，该两桩号间距为L，则用于计算土石方体积V的平均断面法公式为（）。

A.V=（A1+A2）LB.V=2（A1+A2）LC.V=（A1-A2）LD.V=（A1+A2）L/26.选线的第一步工作是（）。

A.进行路线平、纵、横综合设计B.确定所有细部控制点C.解决路线的基本走向D.逐段解决局部路线方案7.现场定线时，放坡的仪具可采用 ( )。

A.水准仪B.手水准C.罗盘仪D.求积仪8.某断链桩 K2+100=K2+150，则路线 ( )。

A.长链50米B.短链50米C.长链25米D.短链25米9.某级公路平曲线半径R＝60m，s l＝35m，采用第2类加宽，最大加宽W＝1.5m，加宽过渡方式按直线比例，缓和曲线上距ZH点10m处加宽值为（）。

A.0.15mB.0.23mC.0.43mD.0.86m10.测角组作分角桩的目的是（）。

A.便于中桩组敷设平曲线中点桩B.便于测角组提高精度C.便于施工单位放线D.便于选择半径二、判断改错题（本大题共 5小题，每小题 2 分，总计 10 分），判断正误，如果正确，在题干后的括号内划√；否则划×并改正错误。

道路勘测设计试题及答案一、试题：1. 道路勘测设计的目的是什么？2. 道路勘测设计应包括哪些内容？3. 在道路勘测设计中，需要进行哪些测量工作？4. 在进行道路勘测设计时，应考虑哪些因素？5. 请简要描述你在进行道路勘测设计时的思路和步骤。

二、答案：1. 道路勘测设计的目的是为了确定道路建设的可行性和进行合理布局规划，确保道路的安全性、经济性和环境适应性。

2. 道路勘测设计应包括：道路线型设计、横断面设计、纵断面设计、交叉口设计、排水设计等内容。

3. 在道路勘测设计中，需要进行以下测量工作：地形测量（包括高程测量和平面测量）、交通流量测量、土质分类测量、水文测量等。

4. 在进行道路勘测设计时，应考虑以下因素：地质地貌、交通流量、施工材料、环境保护、地下管线及设施、土体稳定性、排水条件等。

5. 在进行道路勘测设计时，我通常按照以下步骤进行：a. 收集相关资料，包括规划要求、设计标准、地理地质资料等。

b. 进行地形测量，获取道路所经过区域的地形数据，包括高程和平面信息。

c. 进行交通流量测量，了解道路通行量，以确定设计参数。

d. 进行土质分类测量，获取道路所经过土地的物理力学特性，以评估路基、路面等设计要求。

e. 进行水文测量，了解道路所处坡度、排水条件等，以确定相应的排水方案。

f. 进行道路线型设计，根据地形数据和设计要求，确定道路的线型走向。

g. 进行横断面设计，根据线型走向和纵断面要求，确定道路的横截面形状。

h. 进行纵断面设计，根据线型走向和纵断面要求，确定道路的坡度和纵向曲线。

i. 进行交叉口设计，根据规划要求和交通流量，设计道路的交叉口结构。

j. 进行排水设计，根据水文测量结果和设计要求，设计道路的排水系统和设施。

这些步骤中，需要综合考虑各项因素，以达到道路勘测设计的目标。

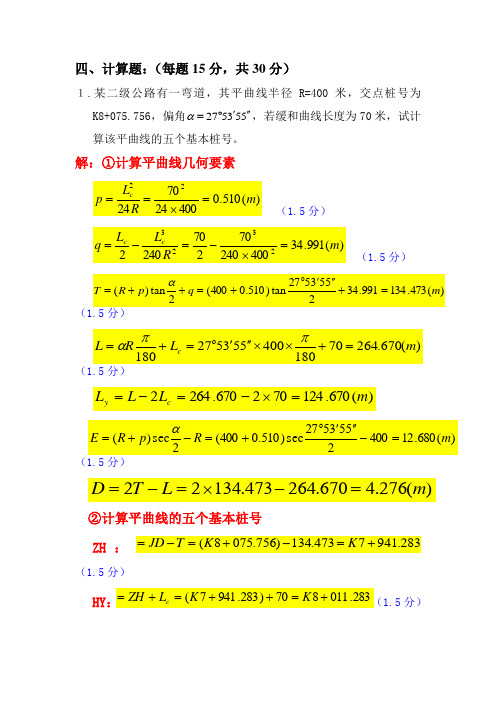

四、计算题：（每题15分，共30分）１.某二级公路有一弯道，其平曲线半径R=400米，交点桩号为K8+075.756，偏角275355α'''=︒，若缓和曲线长度为70米，试计算该平曲线的五个基本桩号。

解：①计算平曲线几何要素（1.5分）（1.5分）（（)(670.124702670.2642m L L L c y =⨯-=-=)(276.4670.264473.13422m L T D =-⨯=-= ②计算平曲线的五个基本桩号ZH ：283.9417473.134)756.0758(+=-+=-=K K T JD （1.5分）HY ：283.011870)283.9417(+=++=+=K K L ZH c （1.5分）QZ 1.5分） YH ：953.1358670.124)283.0118(+=++=+=K K L HY y （1.5分）HZ ：953.205870)953.1358(+=++=+=K K L YH c （1.5分）２．某山岭区二级公路，变坡点设在k6+140桩号处，其高程为428.90m ，两相邻坡段的前坡i 1=+4.0%，后坡i 2=-5.0%，选用竖曲线半径R=2000m 。

试计算竖曲线诸要素以及桩号为k6+080和k6+200处的路基设计高程。

解：1.计算竖曲线要素ω=i 2-i 1=-0.05-0.04=-0.09，为凸形竖曲线。

（1分）曲线长L=R ω=2000×0.09=180（m ）（1分）切线长 18090()22L T m ===（1分） 外距2290 2.03()222000T E m R ===⨯（1分） 2.计算设计高程竖曲线起点桩号=（K6+140）-90=K6+050（1分）竖曲线起点高程=428.90-90×0.04=425.30（m ）（1分）竖曲线终点桩号=(K6+140)+90=K6+230（1分）竖曲线终点高程=428.90-90×0.05=424.40（m ）（1分）桩号K6+080处：横距l=(K6+080)-( K6+050)=30(m) （0.5分）竖距22300.23()222000l h m R ===⨯（1分） 切线高程=425.30+30×0.04=426.50（m ）（1分）设计高程=426.50-0.23=426.27（m ）（1分）桩号K6+200处：横距l=( K6+230)-( K6+200)=30(m) （0.5分）竖距22300.23()222000lh mR===⨯（1分）切线高程=424.40+30×0.05=425.90（m）（1分）设计高程=425.90-0.23=425.67（m）（1分）。

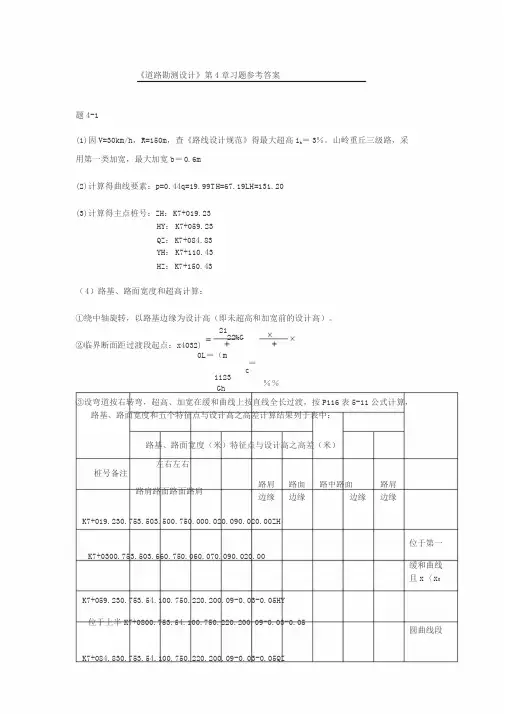

《道路勘测设计》第4章习题参考答案题4-1(1)因V=30km/h，R=150m，查《路线设计规范》得最大超高i h＝3％。

山岭重丘三级路，采用第一类加宽，最大加宽b＝0.6m(2)计算得曲线要素：p=0.44q=19.99TH=67.19LH=131.20(3)计算得主点桩号：ZH：K7+019.23HY：K7+059.23QZ：K7+084.83YH：K7+110.43HZ：K7+150.43（4）路基、路面宽度和超高计算：①绕中轴旋转，以路基边缘为设计高（即未超高和加宽前的设计高）。

2i22%G②临界断面距过渡段起点：x4032)0L＝（m＝cii23％％Gh③设弯道按右转弯，超高、加宽在缓和曲线上按直线全长过渡，按P116表5-11公式计算，路基、路面宽度和五个特征点与设计高之高差计算结果列于表中：路基、路面宽度（米）特征点与设计高之高差（米）左右左右桩号备注路肩路面路面路肩路肩边缘路面边缘路中路面边缘路肩边缘K7+019.230.753.503.500.750.000.020.090.020.00ZH位于第一K7+0300.753.503.660.750.060.070.090.020.00缓和曲线且x〈x0 K7+059.230.753.54.100.750.220.200.09-0.03-0.05HY位于上半K7+0800.753.54.100.750.220.200.09-0.03-0.05圆曲线段K7+084.830.753.54.100.750.220.200.09-0.03-0.05QZK7+110.430.753.54.100.750.220.200.09-0.03-0.05YH位于第二K7+1400.753.53.660.750.060.070.090.020.00缓和曲线且x〈x0 K7+150.430.752.53.50.750.000.020.090.020.00HZ位于直线K7+1600.752.53.50.750.000.020.090.020.00段题4-2(1)计算得曲线要素：总切线角：0＝112733圆曲线长：L62.45(m)平曲线总长：L=162.45（m）。

一、选择题1.关于平纵组合，不正确的是( A )。

A.平曲线和竖曲线的大小不必保持均衡B.避免在凸形竖曲线的顶部插入小半径的平曲线C.避免在凹形竖曲线的底部插入小半径的平曲线D.一个平曲线内，必须避免纵面线形的反复凸凹2.关于汽车行驶的附着条件，正确的说法有（AE ）。

A.附着条件是汽车行驶的充分条件B.附着条件是汽车行驶的必要条件C.附着条件是汽车行驶的充分和必要条件D.附着条件是指牵引力不小于驱动轮与路面的附着力E.附着条件是指牵引力不大于驱动轮与路面的附着力3.设竖曲线半径、长度和切线长分别为R、L和T，转坡点处坡度角为ω，则竖曲要素计算公式正确的有（ BD ）。

A.L=R/ωB.L=RωC.L=R+ωD.T=1/2LE.T=L4关于土石方调配的复核检查公式，正确的有（ B D ）。

A.横向调运方+纵向调运方+借方=挖方B.横向调运方+纵向调运方+借方=填方C.横向调运方+纵向调运方+填方=借方D.挖方+借方=填方+弃方E.挖方+填方=借方+弃方5.关于越岭线，正确的有（AB ）。

A.相对高差200～500m时，二、三、四级公路越岭线平均纵坡以接近5.5%为宜B.相对高差在500m以上时，二、三、四级公路越岭线平均纵坡以接近5%为宜C.越岭线路线布局以平面设计为主D.越岭线按以直线方向为主导的原则布线E.越岭线应走在直连线与匀坡线之间6.关于竖曲线，正确的有（AE ）。

A.各级公路在纵坡变更处均应设置竖曲线B.四级公路在纵坡变更处可不设置竖曲线C.竖曲线的形式只能采用抛物线D.竖曲线的形式只能采用圆曲线E.竖曲线的形式可采用抛物线或圆曲线7.平面设计时，关于直线的最小长度，正确的有（BE ）。

A.当设计车速≥60km/h时，同向曲线间的直线最小长度（以m计）以不小于设计车速（以km/h计）的2倍为宜B.当设计车速≥60km/h时，同向曲线间的直线最小长度（以m计）以不小于设计车速（以km/h计）的6倍为宜C.当设计车速≥60km/h时，对同向曲线间的直线最小长度没有限制D.当设计车速≥60km/h时，对反向曲线间的直线最小长度没有限制E.当设计车速≥60km/h时，反向曲线间的直线最小长度（以m计）以不小于设计车速（以km/h计）的2倍为宜8.在某一排档，关于汽车的临界速度V k，正确的是（ADE ）。

第二章 平面设计2-5.设某二级公路设计速度为80km/h ，路拱横坡为2%。

⑴试求不设超高的圆曲线半径及设置超高（% 8 i h =）的极限最小半径（μ值分别取和）。

⑵当采用极限最小半径时，缓和曲线长度应为多少（路面宽 B = 9 m ,超高渐变率取1/150）解：⑴不设超高时：）（h V R i 1272+=μ＝0.02)]-(0.035[127802⨯＝3359.58 m ， 教材P36表2-1中，规定取2500m 。

设超高时：）（h V R i 1272+=μ＝0.8)](0.15[127802+⨯＝219.1 m ， 教材P36表2-1中，规定取250m 。

⑵当采用极限最小半径时,以内侧边缘为旋转轴,由公式计算可得：缓和曲线长度：=∆=pi B L '150/1%2%89）（+⨯=135 m 2-6 某丘陵区公路，设计速度为40km/h ，路线转角"38'04954︒=α，4JD 到5JD 的距离D=267.71m 。

由于地形限制，选定=4R 110m ，4s L =70m ，试定5JD 的圆曲线半径5R 和缓和曲线长5s L 。

解:由测量的公式可计算出各曲线要素：πδπβ︒•=︒•=-==1806,18022402m ,240000200032R l R l R l l R l p ， 解得：p=1.86 m , q = 35 m , =4T 157.24 m , 则=5T = 110.49 m考虑5JD 可能的曲线长以及相邻两个曲线指标平衡的因素，拟定5s L =60 m ，则有：522460p R = ,30260m ==，"28'20695︒=α 解得=5R 115.227m2-7、某山岭区公路，设计速度为40km/h ,路线转角"00'54322︒=右α ，"00'3043︒=右α ，1JD 至2JD 、2JD 到3JD 距离分别为458.96m 、560.54 m 。
