砖砌体自动计算表

墙体恒荷载墙体恒荷载一般简化为线荷载的形式，直接作用于支承板或支承梁上，墙体恒荷载要考虑去窗洞荷载，如有外挂石材要考虑其荷载。

由墙体引起的恒荷载计算方法如下：对于无门窗洞口的墙体（实墙）：墙体恒荷载（kN/m）= 墙体净高×墙体单位面积自重（kN/m2）对于有门窗洞口的墙体：墙体恒荷载（kN/m）= 墙体面积×墙体单位面积自重（kN/m2）÷支承梁长度墙体单位面积自重取值可以参照下表常用砌体墙自重参考表其它恒荷载（1）门窗恒荷载取值门窗恒荷载不大，可忽略不计；如要计算，一般简化为均布荷载。

常用建筑门窗荷重取值可参考下表。

常用建筑门窗荷重取值参考表注：对于特种门窗（如变压器室钢门窗、配交电所钢门窗、防射线门窗、冷库门、人防门、保温门、隔声门等）的荷重，必须根据厂家样本提供的荷重采用。

（2）楼梯、阳台栏板与栏杆恒荷载取值楼梯、阳台栏板与栏杆的恒荷载计算与建筑做法、采用的材质有关。

对于楼梯、阳台的栏板恒荷载，可按下式计算：栏板荷重（kN/m）= 栏板高度（m）×栏板容重（kN/m3）×栏板厚度（m）= 栏板高度（m）×栏板面荷重（kN/m2）对于栏杆恒荷载，可近似取m均布荷载做简化计算。

（3）设备恒荷载取值为满足建筑使用功能需要，常常需要配置一些设备。

设备恒荷载的取值依据生产厂家提供的设备样本，设备恒荷载作用的位置依据建筑图中的平面布置。

一般设备恒荷载：如电梯机房、自动扶梯、自动人行道等设计时，必须根据厂家提供的产品样本，确定支承钢梁所在的平面位置与设备恒荷载作用的大小；同样屋顶布置了风机房，设计者要根据厂家提供的产品样本，确定风机支承点所在的平面位置与作用恒荷载的大小。

振动设备恒荷载：《荷载规范》明确：对于在使用期间有可能产生振动的设备，在有充分的依据时，有必要考虑一定的动力系数，将设备的自重乘以动力系数后按照静力荷载计算。

如：搬运和装卸重物以及车辆起动和刹车的动力系数可采用～；直升机在屋面上的荷载也应乘动力系数，对具有液压轮胎起落架的直升机可取，其动力荷载只传至本层屋面板和梁）。

过梁支座长度(m):0.250.2 1.260.50ABCDEFGHIJKLMNOPQRSTUVWXyZAAAB24、直形砖墙拉结筋间距m:钉钢丝网宽(m):拉结筋长度m:拉结筋直径mm:过梁支座长度(m):0.250.2 1.260.5024、直形砖墙拉结筋间距m:钉钢丝网宽(m):拉结筋长度m:拉结筋直径mm:过梁支座长度(m):0.250.2 1.260.5024、直形砖墙拉结筋间距m:钉钢丝网宽(m):拉结筋长度m:拉结筋直径mm:砖墙计算表格说明：1、 表头部分，“过梁支座长度”需输入，一般是每端0.25m，“钉钢丝网宽”栏，是输入钢丝网宽度的。

施工规范规定，凡不同材质相接处的抹灰，要钉钢丝网，避免以后抹灰开裂，砼柱、梁与砖墙相接处，需钉钢线网，墙的两面都需要钉。

钢丝网的宽度一般是0.2m宽，一般施工图中没有说明此点。

“拉结筋长度”是砼柱预埋的拉结筋，长度一般伸入墙内1米，再加锚固在砼柱内0.2米，所以可以输入1.2，此点在结构说明中一般都有涉及。

2、 “砖墙宽度”栏输入砖墙的宽度。

3、 “长”栏输入砖墙轴线长度，没有扣除中间的砼柱等需扣除的宽度。

4、 “支座”栏输入需扣除中间的砼柱等需扣除部分宽度之和。

5、 “柱面钢网条数”栏，输入这堵墙所有柱子钉钢网的条数。

端部砼柱与砖墙接触线有1条，中间的柱与砖墙接融线有左、右2条。

6、 “层高”栏输入楼层的层高，从±0.00面(或楼板面)到上一层楼板面。

7、 “梁高或板厚”栏输入砖墙顶砼梁或板的厚度(如果砖墙中间有通长梁,将此梁高度加在一起)。

8、 “外装饰面数”输入外装饰面数，一堵墙有2面，如果2面都是外装饰，例如阳台隔墙，则输入2，内装饰面为2－2=0，如果只有1面是外装饰，则输入1，内装饰面为2－1=1，如果是内墙，则输入0或空白，则内装饰面为2－0=2。

通过该栏经筛选可分别汇总外墙和内墙的面积。

9、 “梁面钢网条数”输入墙与砼梁共计接融线的条数,顶端的梁与墙接融线只有1条，中间的通长梁与墙接融线有上、下2条。

扶壁式挡土墙计算初始数值墙高h(m)4地面均布荷载标准值qk(kN/m²)30填土内摩擦角标准值Φk35墙背与填料的摩擦角标准值δ35填土重度γ(kN/m³)18基底摩擦系数μ0.35结构重要性系数γo1墙背后边坡坡度β0地震角η 1.5(7度0.1g=1.5),8度0.2g=3.0地基承载力特征值(kPa)170地基承载力修正系数ηb0.3地基承载力修正系数ηd 1.6基础埋深d(m)0.8两扶壁净距ln(m)3立板厚度d1(m)0.3底板厚度d2(m)0.3保护层厚度(mm)50混凝土等级fc(N/mm²)16.7混凝土等级ft(N/mm²) 1.57钢筋等级fy(N/mm²)360箍筋钢筋等级fy(N/mm²)270混凝土容重γc(kN/m³)26(一)主要尺寸的拟定为了保证基础埋深大于0.5m，取d=0.8m，挡土墙总高H=4+0.8= 4.8用墙踵的竖直面作为假想墙背，计算得到主动土压力系数Ka=tan²(45°-Φk/2)=tan²(45-35/2)=0.271根据抗滑移稳定要求：B2+B3≥1.3(qkH+0.5γH²)Ka= 3.0383m μ(qk+γH)取B2+B3=3m其中B2=0.3mB3=3m Eax=(qkH+0.5γH²)Ka=95.22 kNz=qkH²/2+0.5γH³/3= 1.93 m qkH+0.5γH²B1≥1.6Eax·z-0.5(B2+B3) (B2+B3)(qk+γH)=-0.658936计算结果为负数说明若仅为了保证稳定性的要求不需设置墙趾板，但为了减少 墙踵板配筋及使地基反力趋于均匀，取 B1=0.5mB=B1+B2+B3= 3.50 m(二)土压力计算由于填土表面水平，第一破裂面与铅垂面的夹角θi=45°-Φk/2=27.5第二破裂面与铅垂面的夹角αi=45°-Φk/2=27.5墙项A与墙踵C连线AC与铅垂面的夹角α=arctanB3/(H-d2)=33.7因为α＞αi，因此出现第二破裂面，按第二破裂面计算取α=33.7得:Ka=0.89Ea=qkHKa+0.5γH²Ka=313.27 kN/m则：① Eax=Ea·cos(δ+α)=113.84 kN/mzf=qkH²/2+γH²/2·H/3KaEa= 1.93 m② Eaz=Ea·sin(δ+α)=291.86 kN/mxf=B-zf·tanα= 2.21 m(三)自重与填土重力1.立板+底板自重墙顶到底板顶Hi=H-d2= 4.5m 钢筋混凝土标准重度γc，其自重为：G1=[d2·B+d1·Hi]·γc=62.4kNx1=d2·B²/2+d1·Hi·(B1+d1/2)d1·Hi+d2·B= 1.13 m2.填土重及地面均布荷载总量G2=B3·Hi·γ/2=121.5kN墙身自重计算时，挂壁自重按填土计算，另墙趾上少量填土重量略去不计导致各项验算偏安全。

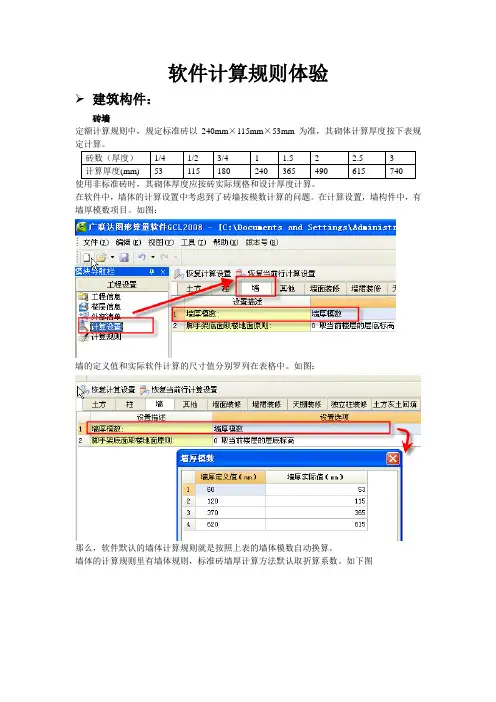

软件计算规则体验建筑构件：砖墙定额计算规则中，规定标准砖以240mm×115mm×53mm为准，其砌体计算厚度按下表规定计在软件中，墙体的计算设置中考虑到了砖墙按模数计算的问题。

在计算设置，墙构件中，有墙厚模数项目。

如图：墙的定义值和实际软件计算的尺寸值分别罗列在表格中。

如图：那么，软件默认的墙体计算规则就是按照上表的墙体模数自动换算。

墙体的计算规则里有墙体规则，标准砖墙厚计算方法默认取折算系数。

如下图而工程中出墙体量时，也可以根据使用者要求自行选择是否按照墙体模数折算系数计算墙的体积。

通过选择“标准砖墙厚度计算方法”中的内容即可改变软件计算规则。

选择墙厚选项，即取属性给出的墙体实际尺寸计算墙体积工程量。

结果对比：①模数默认取折算系数时，汇总的结果：②模数修改成取属性值时的结果：结构构件：梁梁构件与柱连接时，梁长算至柱侧面。

次梁与主梁连接时，次梁长度算至主梁侧面。

这些定额规则也是软件中较基本的设置，在这里就不多说了。

以下我们介绍其他梁构件：定额中明确说明，“圈梁与过梁连接者，分别套用圈梁、过梁定额项目，其过梁长度按门、窗洞口宽度两端共加50cm计算。

”这条计算规则里，涉及到了两个量：1.圈梁与过梁相遇时，二者分别计算体积的工程量。

2.过梁本身长度的计算规则。

在软件中，圈梁与过梁的计算规则同样可以在计算规则界面清晰看出来。

如图：选择圈梁构件的计算规则中，可以找到圈梁与过梁的关系：“圈梁扣过梁体积计算方法”，默认是“扣过梁体积”。

也就是说，若我们用软件布置的圈梁与过梁如果相遇，圈梁会被过梁自动扣减，过梁通算，圈梁算到过梁边。

下面表格中的相关规则中，显示的正是与上面相对应，过梁与圈梁的扣减关系。

软件默认无影响，即软件在计算过梁体积时，不会考虑圈梁，过梁通算。

正好与定额规则吻合。

结果对比：①门洞口上没有过梁，只有圈梁时的结果：②生成过梁后，分别看过梁和圈梁的结果：如图：以上结果显示，过梁通算，不扣减圈梁。

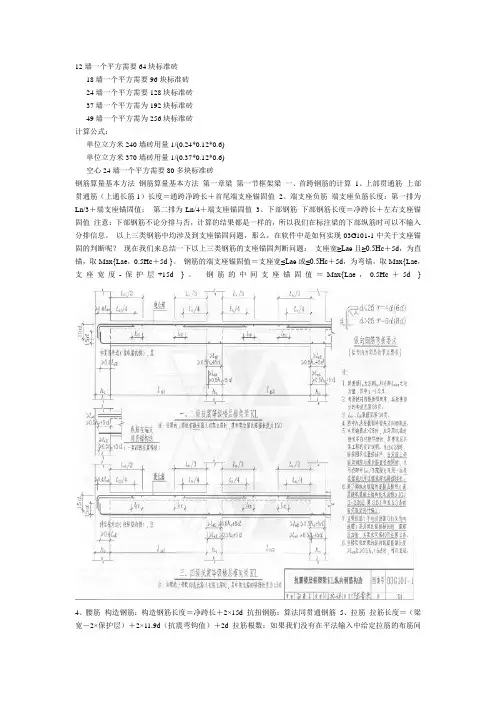

12墙一个平方需要64块标准砖18墙一个平方需要96块标准砖24墙一个平方需要128块标准砖37墙一个平方需为192块标准砖49墙一个平方需为256块标准砖计算公式：单位立方米240墙砖用量1/(0.24*0.12*0.6)单位立方米370墙砖用量1/(0.37*0.12*0.6)空心24墙一个平方需要80多块标准砖钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5H c＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

软件计算规则体验建筑构件：砖墙定额计算规则中，规定标准砖以240mm×115mm×53mm为准，其砌体计算厚度按下表规在软件中，墙体的计算设置中考虑到了砖墙按模数计算的问题。

在计算设置，墙构件中，有墙厚模数项目。

如图：墙的定义值和实际软件计算的尺寸值分别罗列在表格中。

如图：那么，软件默认的墙体计算规则就是按照上表的墙体模数自动换算。

墙体的计算规则里有墙体规则，标准砖墙厚计算方法默认取折算系数。

如下图而工程中出墙体量时，也可以根据使用者要求自行选择是否按照墙体模数折算系数计算墙的体积。

通过选择“标准砖墙厚度计算方法”中的内容即可改变软件计算规则。

选择墙厚选项，即取属性给出的墙体实际尺寸计算墙体积工程量。

结果对比：①模数默认取折算系数时，汇总的结果：②模数修改成取属性值时的结果：结构构件：梁梁构件与柱连接时，梁长算至柱侧面。

次梁与主梁连接时，次梁长度算至主梁侧面。

这些定额规则也是软件中较基本的设置，在这里就不多说了。

以下我们介绍其他梁构件：定额中明确说明，“圈梁与过梁连接者，分别套用圈梁、过梁定额项目，其过梁长度按门、窗洞口宽度两端共加50cm计算。

”这条计算规则里，涉及到了两个量：1.圈梁与过梁相遇时，二者分别计算体积的工程量。

2.过梁本身长度的计算规则。

在软件中，圈梁与过梁的计算规则同样可以在计算规则界面清晰看出来。

如图：选择圈梁构件的计算规则中，可以找到圈梁与过梁的关系：“圈梁扣过梁体积计算方法”，默认是“扣过梁体积”。

也就是说，若我们用软件布置的圈梁与过梁如果相遇，圈梁会被过梁自动扣减，过梁通算，圈梁算到过梁边。

下面表格中的相关规则中，显示的正是与上面相对应，过梁与圈梁的扣减关系。

软件默认无影响，即软件在计算过梁体积时，不会考虑圈梁，过梁通算。

正好与定额规则吻合。

结果对比：①门洞口上没有过梁，只有圈梁时的结果：②生成过梁后，分别看过梁和圈梁的结果：如图：以上结果显示，过梁通算，不扣减圈梁。

一、元钢每公尺重量表二、螺纹钢每公尺重量表三、钢板每平方米重量表四、镀锌钢管每米重量表五、标准砖大放脚折加高度和增加断面面积六、标准砖柱基折加高度表(1)砖柱不分柱身和柱基、其工程量合并以M³计量。

砖柱工程量=柱身工程量＋柱基工程量=柱断面×（柱高＋柱基高＋折加高度）×根数式中：折加高度=柱四周大放脚体积∕砖柱断面折加高度见表上所示1、在工业与民用建筑中材料费占直接费的75-86％左右，占总造价的60-65％左右；2、人工费在一般工业与民用建筑中占直接费的7-11％，占总造价的6-10％左右；3、机械费占直接费5-8％左右，占总造价的4-6％左右。

七、等边多角形面积计算 aF=a²×K注：a是边长，k是边系数三角形：k=0.433 正方形：k=1.000五角形：k=1.720 六角形：k=2.598七角形：k=3.634 八角形：k=4.828八、简化计算公式1、平屋面卷材屋面=屋面水平投影面积×1.13＋弯起部分。

2、坡屋面卷材屋面=屋面水平投影面积×坡度系数＋弯起部分。

3、瓦屋面工程量=屋面水平投影面×坡度系数九、各种厚度砖墙每1平方米用料表十、常见平面图形的面积计算公式十一、方钢重量表十二、等边角钢规格重量表十三、各种钢材理论重量计算公式1、简支板：h=L/302、固端板：h=L/403、悬壁板：h=L/12十五、梁的最小高度1、次梁：简支梁h=L/152、主梁：简支梁h=L/123、独立梁：简支梁h=L/12连续梁h=L/20 连续梁h=L/15 连续梁h=L/15 悬壁梁h=L/8 悬壁梁h=L/6 悬壁梁h=L/ 6-镀锌钢管每米重量表。

建筑工程量计算损耗率按实际施工多少计量钢筋损耗率08 定额建筑上册225 页说明：7.本分部钢筋、铁件子目中,已包括钢筋、铁件的制作、安装损耗，不得另行计算损耗量。

各种钢筋铁件损耗率为：现浇混凝土构件钢筋Φ1 0 以内3％，Φ10 以上2。

5%，Ⅱ、Ⅲ级钢3%；桩基钢筋笼2%；砌体内加筋3%；预制混凝土构件钢筋Φ10 以内4。

5％，Φ10 以上2。

5％，Ⅱ、Ⅲ级钢3%;预应力钢丝9％;预应力钢丝束（钢绞线）6％;后张预应力钢筋13%；其他预应力钢筋6%；铁件1％。

钢筋损耗在定额里的材料分析中就包括了，不用我们人为去考虑的,在软件中计算出来的钢筋用量，当在计价中套用定额后，计价会自动分析出来而计价的请问，如果工程采用的是商品混凝土, 在用定额套价的时候，要把我们的量加上损耗率么，加多少呢？一定要加,商混的损耗是2％,你可以看看黑龙江的绿本补充定额，那里有对商混的解释，我是哈市的，补充盯额上有你要的资料并且现在的商混是把商混的材料单价直接计入的而不是套定额生成的材料单价。

定额中的材料量是完成规定单位工程的材料消耗量，已经包含了正常的施工损耗和混凝土干缩损耗，使用商品混凝土在套定额时只要把混凝土设置为商品混凝土就行，不用另加损耗。

大理石5%瓷砖10％比较保险。

模板配料的损耗系数为15~20% 地砖的损耗率可按5%计算，墙面砖的损耗率可按10%计算。

补损率即损耗率,你所说的模板损耗率,是按模板的周转次数计算的,定额中一般考虑3 次周转，系数为0.34。

2、周转性材料、周转材料的消耗定额应该按照多次使用，分次摊销的方法确定。

摊销量是指周转材料使用一次在单位产品上的消耗量, 即应分摊到每一单位分项工程或结构构件上的周转材料消耗量。

周转性材料消耗定额一般与下面四个因素有关：①一次使用量：第一次投入使用时的材料数量.根据构件施工图与施工验收规范计算.一次使用量供建设单位和施工单位申请备料和编制施工作业计划使用。

PKPM里面的梁间荷载一般的就是梁上墙所产生的荷载。

计算时，设墙为二四墙取普通砖容重18（一般用的是普通机制砖，取19）KN/平米，摸灰层取17（石灰沙浆，混合沙浆）KN/平米，这么一来，每平方墙面产生的荷载为：19乘0.24+17乘0.02乘2=5.24 KN/平米（摸灰层一般取20厚，双面摸灰，所以要乘以2。

）最后，用5.24乘以梁上墙面面积，就得梁上荷载。

5.24是一个用得很多的数据，熟悉了就自然知道，算的时候直接用。

pkpm中的荷载输入：当建筑模型建好后，输完楼板上的恒载、活载后，输梁上荷载时：那么梁上的恒载应该包括那些呢？活载应该包括哪些呢？“楼面荷载传导计算”是做什么用的？？梁上的恒载是不是包括：主梁：梁的自重+梁上自承重墙重楼板下的主梁：梁的自重。

还要不要加上主梁上的次梁的自重、楼板的自重和其上所承担的荷载?柱子上的恒载是不是只包括其所在的楼层这个区段内自重，要不要加上该楼层以上的荷载？这样理解对吗？：在楼板上布置完恒载和活载后，布置梁的荷载时只考虑梁自身的自重。

然后在荷载导计算中就把梁所承担的所有荷载就算出来了？一般只要输入楼板上的恒载和活载，注意楼板恒载应包括楼板自重（钩选了自动计算楼板自重的除外）。

程序会自动将楼面荷载传导至梁上，因此梁上一般只要输入上面一层的填充墙自重作为恒载，所有梁柱的自重都不需要输入，程序会自动计算。

对于柱子，一般不用输入荷载，所有梁传来的荷载会自动倒算到柱子上。

以上是一般情况，要注意按实际情况输入荷载。

比如说梁上没有填充墙，但是有一个比较重的设备，那么就不用输入梁的恒载，但要按设备的实际作用力输入梁上活载。

再比如柱子在中部受到一个水平力，例如设置了一个雨篷斜拉杆拉在柱子上，那么就要输入柱子的活载。

楼面荷载传导计算就是把楼面的荷载传至梁上，再把梁的荷载传至柱上，再把柱的荷载传至最低层，为基础计算做准备。

pkpm梁间荷载，均布、集中荷载分别指什么？加载在哪里呢？均布荷载（jun bu he zai）distributed load（uniform load）连续作用在构件表面的较大面积上，不能看成集中荷载，且任意两个荷载的大小方向均相同的荷载称为均布荷载集中荷载是对应于均布荷载的一个概念，其作用面积相对于被作用的面来说很小，可以简化成一个点的荷载就是集中荷载了。
