地下室顶板加固方案(行车通道)一、工程概况51#楼地下室建筑面积45898㎡, 49#楼已施工到第17层砼主体结构,准备进入砌体工程和装饰工程施工,地下室顶板板厚为300~120㎜,框架柱为500*500砼强度等级为C35,最大跨度为7.8米,地下室高度3.5米,由于地下室面积大,地下室外围施工场地狭窄,在进行砌体工程和装饰工程施工时,汽车运输材料必须要经过地下室顶板,汽车运输材料主要是砖、砌块和干拌砂浆,汽车载重总重量为45T(5.6m长*2m宽)。
二、编制依据:1.施工图纸2.载重汽车重量(干拌砂浆重+汽车自重)3.现场条件4.扣件式钢管脚手架规范三、地下室顶板加固方案1.加固原则本加固措施以满堂钢管架为主要受力,地下室顶板承受部分重量荷载为原则。
2.加固方法本加固措施采用扣件式钢管架,钢管型号为Ф48*3.25,加固范围为地下室顶板,立杆间距为800㎜*800㎜,立杆下设置40㎜*90㎜*3000㎜木方垫块,横杆水平间距为800㎜*800㎜(即每排立杆均设置),横杆步距为1320㎜,第一步横杆距地面200㎜,整个架体外围及里面每隔3跨均设置纵横竖向剪刀撑,在架体顶部封顶杆、扫地杆位置及中间那道水平横杆处各设置一道水平剪刀撑,在顶板下部处采用高强度钢顶托作竖向支撑,顶托顶设双钢管顶撑楼板。
如下图:3、搭设部位:1-9~2-7/1-L~1-N(84.6×4.8m×2,地下一层、地下二层)四、对设计方案进行复核计算1.自卸汽车基本参数额定载重量29000㎏,整机重量16000㎏2.荷载计算P K=(29000+16000)*10/1000=450KN。
3.汽车在楼板上承载计算○1荷载计算:施工荷载450KN/5.6m*2m =40.18KN/㎡○2钢管参数:钢管类型钢管横距800㎜,纵距800㎜,横杆步距1320㎜钢钢管满堂架搭设面积约406.08㎡×24.顶板下钢管结构验算梁板下Ф48*3.25钢管间距@800*800支承上部汽车荷重,砼结构自重由结构自身来承担。
成都市锦江大面桥政府保障性住房建设项目(A标段)地下室顶板施工道路加固施工方案审批:审核:编制:中建七局成都锦江大面桥项目经理部二0一一年三月十八日目录第一章、地下室顶板加固原因第二章、地下室顶板加固范围第三章、地下室顶板加固范围内模板支设要求第四章、地下室顶板行车安全事项第五章、加固施工方案计算书第一章、地下室顶板加固原因第一节、工程概述工程名称:成都市锦江大面桥政府保障性住房建设项目(A标段)工程地点:成都市锦江大面桥三桥村10组、粮丰村1、6、8组工程规模:总建筑面积约281814.45m2,建筑层数:地面32、33、34层,地下一层。
结构形式:大直径素砼灌注置换桩复合地基、筏板基础;塔楼主体为剪力墙结构;地下室框架结构、独立基础,地下室底板为300mm钢筋砼抗水板。
建设单位:成都市住房保障中心、成都市住房储备中心项目管理:四川建科工程建设管理有限公司监理单位:四川康立项目管理有限责任公司设计单位:中国建筑西南设计研究院有限公司成都市人防设计院地质勘察:成都四海岩土工程有限公司第二节、建筑概况“成都市锦江大面桥政府保障性住房建设项目(A标段)”工程位于成都市锦江大面桥三桥村10组、粮丰村1、6、8组;该高层建筑群由11栋高层建筑组成,见下表示。
其中4#、5#、6#、7#、8#楼为独立地下室;1#、2#、3#、9#、10#、11#楼地下室组成一地下车库(其中一部分为“平战结合”人防工程)。
见下表示:级为一级,屋面、地下室防水等级为Ⅱ级,设计使用年限为50年。
地下车库类别为Ⅰ类地下车库,耐火设计等级一级,结构类型为钢筋砼剪力墙、钢筋砼框架结构,抗震设防烈度为7度,地下室防水等级Ⅱ级。
第三节、结构概况本工程由11栋高层建筑组成,建筑层数有32、33、34层,地下层数为一层。
本工程结构安全等级为二级,地基基础设计等级为甲级,塔楼剪力墙抗震等级为二级,地下车库抗震等级为三级,建筑物耐火等级为一级;设计地震分组为第三组,抗震设防烈度为7度,建筑场地土类别为Ⅱ类;砼结构的环境类别:基础、地下室层梁、底板侧墙及与土壤、水直接接触的梁、板、墙为二a类,其余为一类。
地下室顶板加固施工方案(一)引言概述:地下室顶板加固施工方案是指为了增强地下室顶板的承重能力和抗震性能,采取一系列工程措施和技术手段进行加固处理。
本文将从材料选择、施工流程、加固方案、施工要点和质量控制等方面,详细介绍地下室顶板加固的具体方案。
一、材料选择1. 优质钢材:选用高强度钢板或钢管作为顶板加固的主要材料,具有良好的承重能力和抗震性能。
2. 高性能胶黏剂:选用品质可靠的胶黏剂用于钢材和混凝土连接处,确保连接牢固可靠。
3. 钻孔设备:根据具体情况选择合适的钻孔设备,确保施工过程中的准确度和效率。
二、施工流程1. 现场勘测:对地下室顶板进行全面的检测和评估,确定加固措施和方案。
2. 准备工作:制定详细的施工计划,清除顶板上的障碍物并确保施工现场的安全。
3. 钻孔作业:根据设计要求,在地下室顶板上进行钻孔作业,为加固材料的安装做准备。
4. 材料安装:将选用的钢材固定在钻孔孔口,并利用高性能胶黏剂进行牢固连接。
5. 后期处理:施工完成后,进行必要的清理工作,并对整个加固工程进行检验和评估。
三、加固方案1. 钢材加固:在地下室顶板上布置钢材,形成刚性框架结构,提高整体的抗震性能。
2. 额外支撑:通过增加支撑柱和梁等结构,增强顶板的整体稳定性和承重能力。
3. 钢丝绳加固:通过在地下室顶板上张设钢丝绳进行加固,有效分散荷载,提高顶板的承载能力。
4. 碳纤维加固:利用碳纤维增强材料对地下室顶板进行包裹,提高其强度和抗震性能。
5. 桥架结构加固:采用桥架结构对地下室顶板进行加固,有效减少挠度和变形。
四、施工要点1. 施工前的准备工作:确保施工现场的安全,并准备好所需的施工材料和工具。
2. 施工过程的严格控制:按照施工方案严格执行,确保施工的准确性和牢固性。
3. 施工中的质量监控:对材料的选择和安装进行严格控制,确保施工质量达到设计要求。
4. 安全措施的落实:在施工过程中注意安全事项,确保施工人员和设备的安全。
地下室顶板施工道路加固方案(完整资料).doc一、项目背景地下室顶板施工是一个复杂且重要的工程环节,为了保证施工质量和安全,需要进行道路加固。
本文档旨在提供一种详细的地下室顶板施工道路加固方案。
二、施工道路加固方案2.1 道路加固方法在地下室顶板施工道路上采用以下加固方法:- 第一步:对道路进行清理,清除杂物和污垢。
- 第二步:修补损坏的路面,包括填补裂缝、修复坑洼等。
- 第三步:使用适当的加固材料,如混凝土、砂石等,进行道路加固。
- 第四步:根据需要,进行碾压或振动处理,以增强道路的稳定性和承载力。
2.2 施工道路加固工具在地下室顶板施工道路加固过程中需要使用以下工具:- 铲子:清理道路上的杂物和污垢。
- 手持工具:用于修复和填补道路损坏部分。
- 振动器:用于加固道路材料和提高道路稳定性。
- 碾压机:在道路加固完成后使用,增加道路的密实度和承载力。
2.3 施工道路加固步骤进行地下室顶板施工道路加固时,需要按照以下步骤进行:1. 清理道路,清除杂物和污垢。
2. 修复道路损坏部位,包括填补裂缝、修补坑洼等。
3. 使用适当的加固材料,如混凝土、砂石等,进行道路加固。
4. 按需使用振动器或碾压机,提高道路的稳定性和承载力。
三、附件本文档涉及的附件包括:施工道路加固方案图纸、加固材料供应商信息等。
四、法律名词及注释1. 土木工程法:指土木工程领域的相关法律法规,包括建设、施工等各个方面的规定。
2. 施工规范:指土木工程施工过程中需要遵循的规范和标准。
一、项目背景地下室顶板施工是一个关键的工程环节,为了确保施工质量和安全,需要进行有效的道路加固。
本文档旨在提供一种全面且详细的地下室顶板施工道路加固方案。
二、施工道路加固方案2.1 施工道路加固方法在地下室顶板施工道路上采用以下加固方法:- 步骤一:进行道路清理工作,清除杂物和污垢。
- 步骤二:修复和维护道路损坏部分,包括填补裂缝、修复坑洼等。
- 步骤三:选择适当的加固材料,如混凝土、砂石等,进行道路加固。
地下室顶板行车加固施工方案(1)地下室作为建筑的重要组成部分,其结构安全至关重要。
特别是地下室顶板在行车作业时更需要加固,以确保施工过程中的安全性。
本文将介绍地下室顶板行车加固的施工方案。
1. 施工背景地下室顶板是地下工程中承受地面荷载和行车荷载的关键部位。
由于长期承受重压和振动,地下室顶板存在一定的疲劳裂缝和变形问题。
为了确保地下室顶板的稳定性和安全性,在行车作业时必须进行加固处理。
2. 施工方案2.1 前期准备工作在施工前,需要进行以下准备工作:•确定加固方案,包括加固材料、加固方式等;•制定施工计划,确定施工周期和施工流程;•准备必要的施工设备和工具。
2.2 施工步骤1.清理地下室顶板表面,确保表面光滑干净。
2.使用打磨机对顶板表面进行打磨处理,增加粘结力。
3.将加固材料涂刷在地下室顶板表面,确保材料均匀覆盖。
4.根据加固方案,设置加固框架或增设加固梁,加强地下室顶板的承载能力。
5.检查加固效果,确保地下室顶板的稳定性。
2.3 完工验收施工完成后,进行完工验收。
验收内容包括:•地下室顶板的平整度、水平度等技术指标;•加固材料的附着力和耐磨性;•加固结构的稳定性和安全性。
3. 安全注意事项在施工过程中,施工人员需要注意以下安全事项:•佩戴安全帽和防护装备;•注意施工现场通风;•严格遵守操作规程,防止事故发生。
4. 结语地下室顶板行车加固是一项重要的施工工作,施工方案的制定和执行对地下室结构的安全至关重要。
通过科学合理的施工方案,可以有效提高地下室顶板的承载能力和稳定性,确保施工过程中的安全性。
地下室顶板施工车道加固方案地下室施工车道是指在地下室内部的道路,用于供施工车辆进出地下室,进行施工作业。
由于施工车辆的重量较大,为确保车道的稳定性和安全性,需要对地下室顶板进行加固。
本文将提供一种适用于地下室施工车道加固的方案。
1.施工车道的加固目标施工车道加固的目标是提高地下室顶板的强度、稳定性和承载能力,确保施工车辆的安全通行。
通过加固施工车道,可以预防地下室顶板发生下沉、开裂和坍塌等不安全情况,保障施工作业的顺利进行。
2.加固方案的选择加固地下室施工车道的方案需要综合考虑地下室的结构特点、施工车辆的荷载大小和施工期限等因素。
根据国家相关标准和规范,以及工程实际情况,以下是一种常用的施工车道加固方案:(1)方案名称:钢筋混凝土板加固方案(2)加固材料:钢筋混凝土板、钢筋、砂浆(3)施工步骤:a.清理车道:清理施工车道上的泥土和杂物,确保施工面干净整洁。
b.钻孔:根据设计要求,在车道表面钻孔并打入钢筋。
c.铺设钢筋:根据设计要求,在钢筋孔内铺设钢筋网,确保与现有地下室顶板连接紧密。
d.浇筑混凝土:在钢筋网上方架设支撑结构,然后倒入混凝土,待混凝土充分凝固后拆除支撑结构。
e.精抹表面:待混凝土硬化后,对其表面进行抹光处理,使其平整光滑。
(4)施工注意事项:a.加固方案的设计和施工需要符合国家相关标准和规范。
b.施工人员必须熟悉施工计划和施工步骤,并严格按照施工要求进行操作。
c.施工现场应设置安全警示标志,确保人员和设备的安全。
d.施工期间应及时清理施工现场,确保施工质量和环境整洁。
3.加固方案的效果评估经过施工车道加固后,需要对加固效果进行评估,以确保施工车道的稳定性和安全性。
评估内容包括地下室顶板的强度、稳定性和承载能力等方面。
评估方法可采用现场观察、测试数据采集和计算分析等手段,通过与设计要求进行对比,评估加固方案的实际效果。
4.结论地下室施工车道的加固是保障施工车辆安全通行的重要环节。
本文提供了一种钢筋混凝土板加固方案,通过钢筋混凝土板的铺设和浇筑,可以提高地下室顶板的强度和承载能力,确保施工车辆的安全通行。
成都市锦江大面桥政府保障性住房建设项目(A标段)地下室顶板施工道路加固施工方案审批:审核:编制:中建七局成都锦江大面桥项目经理部二0一一年三月十八日目录第一章、地下室顶板加固原因第二章、地下室顶板加固范围第三章、地下室顶板加固范围内模板支设要求第四章、地下室顶板行车安全事项第五章、加固施工方案计算书第一章、地下室顶板加固原因第一节、工程概述工程名称:成都市锦江大面桥政府保障性住房建设项目(A标段)工程地点:成都市锦江大面桥三桥村10组、粮丰村1、6、8组工程规模:总建筑面积约281814.45m2,建筑层数:地面32、33、34层,地下一层。
结构形式:大直径素砼灌注置换桩复合地基、筏板基础;塔楼主体为剪力墙结构;地下室框架结构、独立基础,地下室底板为300mm钢筋砼抗水板。
建设单位:成都市住房保障中心、成都市住房储备中心项目管理:四川建科工程建设管理有限公司监理单位:四川康立项目管理有限责任公司设计单位:中国建筑西南设计研究院有限公司成都市人防设计院地质勘察:成都四海岩土工程有限公司第二节、建筑概况“成都市锦江大面桥政府保障性住房建设项目(A标段)”工程位于成都市锦江大面桥三桥村10组、粮丰村1、6、8组;该高层建筑群由11栋高层建筑组成,见下表示。
其中4#、5#、6#、7#、8#楼为独立地下室;1#、2#、3#、9#、10#、11#楼地下室组成一地下车库(其中一部分为“平战结合”人防工程)。
见下表示:级为一级,屋面、地下室防水等级为Ⅱ级,设计使用年限为50年。
地下车库类别为Ⅰ类地下车库,耐火设计等级一级,结构类型为钢筋砼剪力墙、钢筋砼框架结构,抗震设防烈度为7度,地下室防水等级Ⅱ级。
第三节、结构概况本工程由11栋高层建筑组成,建筑层数有32、33、34层,地下层数为一层。
本工程结构安全等级为二级,地基基础设计等级为甲级,塔楼剪力墙抗震等级为二级,地下车库抗震等级为三级,建筑物耐火等级为一级;设计地震分组为第三组,抗震设防烈度为7度,建筑场地土类别为Ⅱ类;砼结构的环境类别:基础、地下室层梁、底板侧墙及与土壤、水直接接触的梁、板、墙为二a类,其余为一类。
地下室顶板车道加固方案一、编制说明由于海逸桃源国际花园项目(一标)7、8栋塔吊需要进行拆除,现塔吊的标准节已基本拆除到位,需要吊车进入场地对塔吊进行最后的拆除工作。
根据现场的实际情况,吊车进入塔吊拆卸场地需通过二标施工场地经一标与二标中间的临时硬质围挡才能进入一标场地。
由于吊车进入现场之后需碾压地下室的现浇混凝土顶板,为了保证工程安全,在对吊车、挂车进出现场做了线路规划和吊运方案后。
现进一步对行车路线下方的地下室顶板进行顶撑加固。
二、编制依据相关规范、工程施工设计图纸以及本工程的实际情况。
三、工程概况地下室顶板板厚为300㎜,框架柱为500*500砼强度等级为C30,柱网为8.1米X 8.1米,地下室高度4.8米,经过地下室顶板的吊车总重为31T,挂车17T,挂车载满货后总重量为22T。
四、地下室顶板加固方案1、加固原则本加固措施以顶撑加固的钢管架和地下室顶板共同承受重量荷载为原则。
2、加固方法本加固措施采用扣件式钢管架,钢管型号为Ф48*3.0,加固范围为地下室顶板,地下室柱与柱之间立杆间距为1000㎜*1000㎜,立杆下设置40㎜*90㎜*1500㎜木方垫块,立杆中间加设水平(即每排立杆均设置),横杆间距为1600㎜,在顶板下部处采用高强度钢顶托作竖向支撑,顶托顶设40㎜*90㎜*1500㎜木方垫块。
(附简图) 3、搭设部位地下室车行路线顶板的下方。
(具体见临时路线平面布置简图)5、对设计方案进行复核计算1、吊车、挂车作用下楼面等效均布活荷载的确定吊车重量31000㎏,挂车载满货重量22000㎏,因吊车重,以下按吊车作用下验算楼面等效均布活荷载。
2、按《建筑结构荷载规范》GB50009-2001附录BB.0.2:连续梁板的等效均布活荷载,可按单跨简支计算。
但计算内力时,仍应按连续考虑。
3、按《建筑结构荷载规范》GB50009-2001附录BB.0.4: 单向板上局部荷载(包括集中荷载)的等效均布活荷载qe=8M max/bL2式中L——板的跨度,取最大轴线间距8000mm;b——板上荷载的有效分布宽度,按本附录BB.0.5确定;Mmax——简支单向板的绝对最大弯矩,按设备的最不利布置确定。

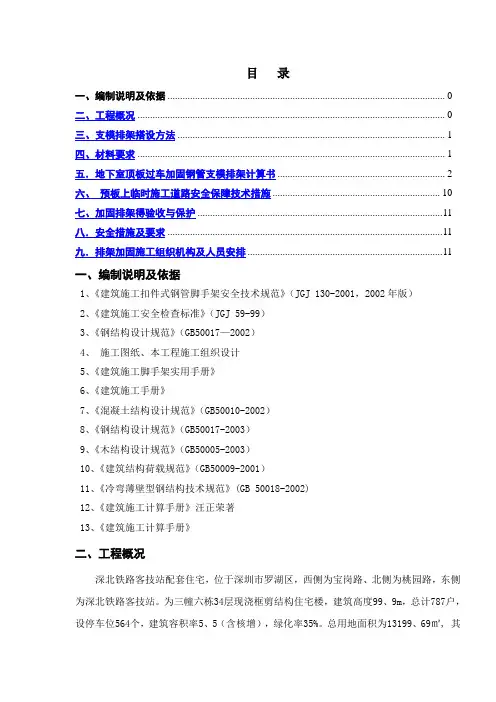

目录一、编制说明及依据 0二、工程概况 0三、支模排架搭设方法 (1)四、材料要求 (1)五.地下室顶板过车加固钢管支模排架计算书 (2)六、预板上临时施工道路安全保障技术措施 (10)七、加固排架得验收与保护 (11)八.安全措施及要求 (11)九.排架加固施工组织机构及人员安排 (11)一、编制说明及依据1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2001,2002年版)2、《建筑施工安全检查标准》(JGJ 59-99)3、《钢结构设计规范》(GB50017—2002)4、施工图纸、本工程施工组织设计5、《建筑施工脚手架实用手册》6、《建筑施工手册》7、《混凝土结构设计规范》(GB50010-2002)8、《钢结构设计规范》(GB50017-2003)9、《木结构设计规范》(GB50005-2003)10、《建筑结构荷载规范》(GB50009-2001)11、《冷弯薄壁型钢结构技术规范》(GB 50018-2002)12、《建筑施工计算手册》汪正荣著13、《建筑施工计算手册》二、工程概况深北铁路客技站配套住宅,位于深圳市罗湖区,西侧为宝岗路、北侧为桃园路,东侧为深北铁路客技站。
为三幢六栋34层现浇框剪结构住宅楼,建筑高度99、9m,总计787户,设停车位564个,建筑容积率5、5(含核增),绿化率35%。
总用地面积为13199、69㎡, 其中建筑占地面积3189、05m2,项目总建筑面积93888、86m2。
其中上部结构建筑面积为72632、84m2,住宅部分建筑面积为69940、41m2,架空休闲区建筑面积为1934、18m2,其她面积为758、25m2;设二层地下室,结构形式为框支剪力墙结构。
三、支模排架搭设方法1、排架支撑形式(1)采用Φ48×3、0脚手钢管满堂搭设,由立杆、水平杆、纵横向剪刀撑等杆件组成受力体系,节点连接采用铸铁扣件。
(2)排架立杆横向间距为600mm,纵向间距为600mm,排架步距为 1200mm,纵或横水平杆与立杆采用双扣件连接。
WORD文档下载可编辑车道加固施工方案编制单位:编制日期:目录一、工程设计概况: (3)二、汽车通道设计: (3)三、汽车道支撑架搭设方案: (4)四、钢筋堆场支撑架搭设方案: (5)五、汽车吊加固方案 (5)六、临时施工道路安全保障技术措施: (5)七、设计计算: (6)1、车道加固计算 (6)2、钢筋堆场加固验算 (11)3、汽车吊加固验算 (11)4、砖堆场验算: (12)八、车道、钢筋堆场、汽车吊支腿加固详图 (12)一、工程设计概况:地下室顶板水平投影面积约32555m2,设计地下一、二层均为车库。
纯地下室设计为框架结构;柱网布置间距为7.8*7.8m;地下二层高3.65m,板厚0.12m,单向板布置,次梁间距为2.6~2.7m,框架梁截面为300*700,次梁为250*550。
地下一层高3.8m,板厚0.16m,井字梁布置,纵横间距在2.6~2.7m,框架梁截面为450*800,次梁为300*600。
设计板混凝土强度为C30。
地下室顶板面覆土厚度为1.2m。
设计车库楼面找平层和二次装修恒载标准值1.2 KN/m2 ,活荷载标准值4.0 KN/m2。
地下室顶板的平均覆土厚度为1.2m,覆土自重按17KN/m3计算,折算后覆土的衡载为20.4 KN/m2。
设计地下室顶板消防车道在覆土后的活荷载为35KN/m2。
消防车道设计总活荷载为55.4 KN/m2二、汽车通道设计:根据施工总平面布置,在主体、装饰施工阶段材料需运进地下室顶板上,满足施工需要。
计划在地下室顶板上设置材料运输通道,通道的设置位置为竣工后的消防车道位置。
施工通道宽度为3~4m,局部转弯位置为6m,转弯半径为8~12m,长度见总平面图。
为防止载重车辆超出顶板加固范围,在地下室顶板防水保护层施工完毕后,沿加固范围的车道两边安装1000*300*150的成品混凝土路缘石;内空净距1500,用于斗车、行人通行,转弯处需按设计的转弯半径砌筑。
地下室顶板施工车道加固方案总结地下室顶板的施工车道加固方案是为了保证车辆能够顺利通行,并且能够承受车辆的重量。
在进行顶板施工车道加固时,需要考虑多个方面,包括施工的材料选型、车道的结构设计以及施工的步骤等。
下面是关于地下室顶板施工车道加固方案的总结。
首先,在施工车道加固的材料选型上,需要选择能够承受车辆重量的高强度材料。
常见的材料包括钢筋混凝土、钢板等。
钢筋混凝土具有抗压强度高、经久耐用的特点,是较为常用的选择。
钢板具有重量轻、易于安装等优点,适用于对地下室顶板进行表面加固。
其次,在车道的结构设计上,需要根据地下室顶板的承重情况和车辆的通行需求来确定车道的宽度和排水方式等。
一般来说,车道的宽度应根据车辆的需求来确定,同时需要考虑车辆的转弯半径。
为了确保车道的排水畅通,可以在车道两侧设置一定的坡度,使积水能够顺利排除。
然后,在施工车道加固的步骤上,首先需要进行地下室顶板的清理工作,包括清除顶板上的污物和碎片等。
接下来,进行车道的布置,根据车道的宽度和长度等进行标线和划线。
然后,按照设计要求,安装钢筋混凝土或钢板,将其固定在地下室顶板上。
最后,进行车道的表面处理,可以使用抗压强度较高的水泥砂浆进行覆盖,以增加车道的耐用性和抗压能力。
需要注意的是,在施工车道加固时,应根据具体情况进行施工方案的调整。
例如,地下室顶板的承重能力较低时,可以增加钢筋混凝土的厚度和数量,以增加其承重能力。
在施工过程中,还需合理安排施工人员和设备,确保施工的顺利进行,并保证施工质量。
总之,地下室顶板施工车道加固方案是为了保证车辆能够安全通行,需要根据实际情况进行材料选型、车道结构设计和施工步骤的安排。
通过科学的加固方案和合理的施工操作,可以提高车道的承载能力和耐用性,保证地下室的正常使用。
地下室顶板行车方案地下室顶板行车方案1.引言地下室顶板行车方案是为了确保地下室工程的顺利进行,提供详细的行车方案以确保施工安全和高效性。
本将介绍地下室顶板行车方案的相关内容,包括行车设备的选择与配置、行车路线、行车过程的安全要求等。
2.行车设备选择与配置地下室顶板的行车设备的选择与配置是保证施工进度和质量的关键因素。
根据地下室顶板的重量、结构以及工程进度,合理选择和配置行车设备,包括起重机械、吊具等。
在选择设备时,需考虑设备的负载能力、操作灵活性和安全性。
2.1 起重机械选择根据地下室顶板的重量和结构特点,选择适当的起重机械。
常见的起重机械包括塔式起重机、门式起重机等。
根据施工现场条件,选择合适的起重机械,并确保其负载能力满足施工需求。
2.2 吊具配置根据地下室顶板的材料和结构特点,选择适当的吊具。
吊具的选择应考虑地下室顶板的重量、尺寸和摆放方式等因素。
常见的吊具包括钢丝绳、链条、吊钩等。
配置吊具时,需确保吊具的安全性和可靠性。
3.行车路线设计合理设计行车路线是确保行车过程安全和高效的前提。
根据地下室顶板的布置和周围环境条件,设计合理的行车路线,并确保行车路线畅通无阻。
3.1 确定吊点位置根据地下室顶板的构造特点和施工需求,确定吊点位置。
吊点的选择要考虑地下室顶板的强度和承载能力,确保吊点的安全可靠。
3.2 设计行车路线根据地下室顶板的布置和施工区域的限制条件,设计合理的行车路线。
行车路线的设计应考虑行车设备的尺寸和转弯半径,确保行车过程中没有障碍物和安全隐患。
4.行车过程的安全要求行车过程的安全要求是保证人员和设备安全的重要措施。
在行车过程中,需严格按照相关规定和安全操作程序进行操作,确保行车过程安全可控。
4.1 行车人员安全培训所有参与行车操作的人员必须接受专业的安全培训,了解行车设备的操作规程和安全注意事项。
参与行车操作的人员需持有相应的操作证书,并定期进行安全培训。
4.2 装载和卸载过程的安全控制在装载和卸载过程中,需确保行车设备的稳定性和平衡性。
地下室顶板行车方案(二)引言概述:地下室顶板行车方案是指在地下室结构施工过程中,使用行车设备来进行顶板搭设和材料运输的方案。
本文将介绍地下室顶板行车方案(二),其中包括五个大点,分别是:选取适当的行车设备、设置行车路径、确定行车操作方式、确保安全管理、提升工作效率。
通过采取这些措施,可以有效地提高地下室施工的效率和安全性。
正文:一、选取适当的行车设备:1.根据地下室顶板的负荷情况和施工需求,选择适当的行车设备,如塔式起重机、桥式起重机等。
2.行车设备的载荷能力和工作范围要与施工需要相匹配,以确保施工过程中的安全性和顶板质量。
二、设置行车路径:1.在地下室结构设计阶段,需要考虑行车设备的移动路径,并在施工现场进行标示,以保证行车设备的顺利移动。
2.行车路径需要与其他施工设备和工作面保持合理的距离,避免发生碰撞和事故。
三、确定行车操作方式:1.在施工时,需要指定专人操纵行车设备,确保其操作规范和熟练。
2.行车操作人员需要熟悉行车设备的使用方法,并具备紧急处理和故障排除的能力,以确保施工过程中的安全。
四、确保安全管理:1.在施工现场建立行车设备的安全管理制度,包括设立安全警示标识、制定安全操作规程等。
2.对行车设备进行定期检查和维护,及时处理设备故障和缺陷,确保其正常运行。
五、提升工作效率:1.合理安排行车设备的使用时间和工作任务,减少空转和等待时间,提高工作效率。
2.配合施工进度,及时调整行车设备的位置和路径,以便顺利进行顶板的搭设和材料的运输。
总结:地下室顶板行车方案(二)是通过选取适当的行车设备、设置行车路径、确定行车操作方式、确保安全管理和提升工作效率,来提高地下室施工的效率和安全性的方案。
在实际施工中,应注意行车设备的选取和操作规范,以确保施工过程的顺利进行。
地下室顶板行车加固施工方案详解地下室作为建筑物的重要组成部分,在使用过程中可能会存在顶板承载能力不足的情况,为了保障地下室的安全使用,进行行车加固是一种有效的方案。
本文将详细介绍地下室顶板行车加固的施工方案,帮助读者了解相关操作步骤和注意事项。
施工前准备工作在进行地下室顶板加固之前,需要做好准备工作,包括:1.方案设计:需要由专业工程师设计合理的加固方案,根据实际情况确定加固方式和材料选择。
2.材料准备:根据设计方案准备加固所需的钢筋、混凝土、固定螺栓等材料。
3.施工人员培训:确保施工人员具备相关技能和经验,能够按照设计要求进行施工操作。
施工步骤1. 搭建脚手架在进行顶板加固施工前,搭建脚手架是必不可少的步骤,确保施工人员能够安全地进行作业。
2. 凿除原有结构根据设计方案,对原有结构进行凿除,清理出加固区域,为后续的加固工作做好准备。
3. 安装加固材料根据设计要求,安装钢筋等加固材料,确保在受到外部作用力时对顶板进行有效支撑。
4. 浇筑混凝土在完成加固材料的安装后,进行混凝土浇筑,填充加固区域,形成整体稳固的结构。
5. 验收和收尾施工完成后,进行加固效果的验收,确保符合设计要求,同时进行清理和整理工作,保持施工现场的整洁。
注意事项1.安全第一:施工过程中要严格遵守安全操作规程,确保施工人员和周围人员的安全。
2.材料质量:使用高质量的加固材料,确保加固效果。
3.施工质量:确保施工操作符合设计要求,避免出现质量问题。
上文简要介绍了地下室顶板行车加固的施工方案,希望能对相关施工人员提供一定的参考和帮助。
正确的施工操作和严格的安全管理是保障地下室安全的关键,希望大家能够严格执行相关规定,确保施工顺利进行,加固效果达到预期目标。
顶板行车与堆载验算与加固方案准确验算顶板上行车和堆载的结构安全。
有数据支持。
五、顶板承载验算:1、地下室顶板设计允许承载力计算:根据本工程施工总说明第1.4条,消防车道荷载:20KN/㎡。
根据《建筑结构荷载规范》GB50009-2012条文说明P197页,对应本工程板跨,可知计算选用消防车为重型消防车,全车总重300KN,前轴重60KN,后轴重为2X120KN,对应车辆荷载与300KN汽车平面相同,车身尺寸8米长2.5米宽,轴距4+1.4米左右,同时参照《汽车等效均布荷载的简化计算》,20KN/㎡的消防车道荷载是300KN汽车轮压直接作用于板跨不小于6米*6米顶板上的汽车等效荷载标准值,已计算汽车(设备)动力系数。
根据本工程施工图纸地下室顶板结构平面图中所附说明:本工程地下室顶板覆土厚度,绿化处为1.3米,消防通道为1.1米。
覆土计算容重不小于16.5KN/ M3。
顶板活载按施工活载计2.0KN/㎡。
非消防车道处(绿化处,即施工堆场和加工场地)可允许均布荷载为:恒载16.5KN/ M3*1.3M=21.45KN/㎡,组合系数1.2;活载为施工活载2KN/㎡,组合系数1.4。
组合允许均布荷载为:21.45*1.2+2*1.4=28.54KN/㎡。
消防车道处(施工通道)可允许均布荷载为:恒载16.5KN/ M3*1.1M=18.15KN/㎡,组合系数1.2;活载为施工活载2KN/㎡,组合系数1.4;消防车荷载,300KN消防车考虑覆土厚度1.1米后,为计算允许承载力,作折减计算,在板跨≥6米下利用线性内插法计算等效均布荷载(1米16.7,12.5米15.7)为16.3KN/㎡(且不再乘动力系数),根据荷载规范,计算允许承载力时,组合系数取0.7。
组合允许均布荷载为:18.15*1.2+2*1.4+16.3*0.7=35.99KN/㎡。
2、施工通道承载验算:根据上文允许驶入地下室顶板消防车道的荷载信息,最大为12方砼搅拌车,重量310KN。
地下室顶板过车加固专项技术方案设计1.背景介绍地下室顶板过车加固是指在地下室顶板上增加加固措施,以承载车辆运行时所受到的重力和振动力。
地下室的顶板一般都是由混凝土构成,但是在承载车辆行驶时,顶板的强度和稳定性可能存在问题。
因此,为了确保地下室的安全使用,需要对顶板进行加固处理。
2.1加固材料的选择加固地下室顶板的材料应具备较高的强度、耐久性和适应性。
常见的加固材料有玻璃纤维、碳纤维、钢材等。
根据地下室顶板的具体情况,选择合适的加固材料进行加固。
2.2加固技术的选择2.3加固方案设计根据地下室顶板的结构和特点,设计合理的加固方案。
方案应包括加固材料的选择、施工工艺、固定方式、工期等内容。
2.4施工工艺2.4.1清理顶板表面清理地下室顶板表面的杂物和灰尘,保证加固材料与顶板表面的粘结强度。
2.4.2剥离油污和旧破损部分如果地下室顶板表面存在油污或旧破损的部分,需要先进行处理,保证加固材料与顶板表面的牢固粘结。
2.4.3固定加固材料根据加固方案,将选择的加固材料固定在地下室顶板上。
对于贴加碳纤维布的加固技术,可以采用专用的胶水进行固定;对于埋入钢梁的加固技术,可以采用钻孔、埋入和浇筑混凝土等工艺进行固定;对于加固钢筋的加固技术,可以采用焊接或固定夹具等工艺进行固定。
2.4.4抹平加固材料在加固材料固定后,使用专用的砂浆或填充料进行抹平,保证顶板的整体平整度和外观。
2.4.5后续处理根据实际情况,进行后续处理工作,如配合环境温度进行养护、检查加固效果等。
3.总结地下室顶板过车加固专项技术方案设计的关键在于选择合适的加固材料和加固技术,并合理设计加固方案。
在施工过程中,要根据具体情况采取相应的施工工艺,并严格按照施工工艺进行操作。
通过以上的技术方案设计和施工工艺,能够有效地加固地下室顶板,确保其能够承受车辆运行的重力和振动力,保障地下室的安全使用。
成都市锦江大面桥政府保障性住房建设项目(A标段)地下室顶板施工道路加固施工方案审批:审核:编制:中建七局成都锦江大面桥项目经理部二0一一年三月十八日目录第一章、地下室顶板加固原因第二章、地下室顶板加固范围第三章、地下室顶板加固范围内模板支设要求第四章、地下室顶板行车安全事项第五章、加固施工方案计算书第一章、地下室顶板加固原因第一节、工程概述工程名称:成都市锦江大面桥政府保障性住房建设项目(A标段)工程地点:成都市锦江大面桥三桥村10组、粮丰村1、6、8组工程规模:总建筑面积约281814.45m2,建筑层数:地面32、33、34层,地下一层。
结构形式:大直径素砼灌注置换桩复合地基、筏板基础;塔楼主体为剪力墙结构;地下室框架结构、独立基础,地下室底板为300mm钢筋砼抗水板。
建设单位:成都市住房保障中心、成都市住房储备中心项目管理:四川建科工程建设管理有限公司监理单位:四川康立项目管理有限责任公司设计单位:中国建筑西南设计研究院有限公司成都市人防设计院地质勘察:成都四海岩土工程有限公司第二节、建筑概况“成都市锦江大面桥政府保障性住房建设项目(A标段)”工程位于成都市锦江大面桥三桥村10组、粮丰村1、6、8组;该高层建筑群由11栋高层建筑组成,见下表示。
其中4#、5#、6#、7#、8#楼为独立地下室;1#、2#、3#、9#、10#、11#楼地下室组成一地下车库(其中一部分为“平战结合”人防工程)。
见下表示:为一级,屋面、地下室防水等级为Ⅱ级,设计使用年限为50年。
地下车库类别为Ⅰ类地下车库,耐火设计等级一级,结构类型为钢筋砼剪力墙、钢筋砼框架结构,抗震设防烈度为7度,地下室防水等级Ⅱ级。
第三节、结构概况本工程由11栋高层建筑组成,建筑层数有32、33、34层,地下层数为一层。
本工程结构安全等级为二级,地基基础设计等级为甲级,塔楼剪力墙抗震等级为二级,地下车库抗震等级为三级,建筑物耐火等级为一级;设计地震分组为第三组,抗震设防烈度为7度,建筑场地土类别为Ⅱ类;砼结构的环境类别:基础、地下室层梁、底板侧墙及与土壤、水直接接触的梁、板、墙为二a类,其余为一类。
地下室为独立基础,底板为300mm钢筋砼抗水板。
其中一部分为平战结合地下室。
第四节、顶板加固原因由于该区域场地狭窄,不能满足材料的转运和堆放,影响上部工程施工需要,故在地下室顶板浇筑后,需加以利用,将地下室顶板作为临时行车道路、施工电梯、砼输送泵、材料堆场等。
为此对地下室顶板进行加固处理。
第二章、地下室顶板加固范围地下室加固范围为:临时环形行车道路、施工电梯、砼输送泵、材料堆场等。
加固区域见附图(一)。
临时行车道路宽度为8000mm,为保证加固区域地下室顶板安全,在临时行车道路两侧外4000mm范围内仍属加固范围;地下室顶板总加固宽度16000m,道路转弯半径10m。
砼输送泵设置在道路侧(加固范围内)。
施工电梯加固范围:施工电梯两侧各2000mm范围内加固,见附图(一)。
第三章、地下室顶板加固范围内模板支设要求临时施工道路加固方式采用承重脚手架加固方式,使用时间:地下室施工~装饰装修完工。
具体施工方法见下:3.1、道路加固区域内支模用材料:Φ48×3.2钢管,100×100木枋,钢模板。
3.2、加固区内的模板支设方法:全部采用钢模板,纵、横背楞皆采用100×100木枋,钢模板支设方法按常规方法施工。
注意钢模板接缝严密,防止浇筑砼时漏浆。
加固区模板支设前,首先按临时道路进行定位放线,规划出需要加固的区域,在抗水板上定位放线。
由于地下室跨度大,应按设计要求起拱,如设计无要求时,起拱高度为跨度的1‰~3‰。
楼板模板支设示意图3.3、加固区模板承重支撑体系:采用Φ48×3.2钢管,脚手架搭设符合《建筑施工扣件式脚手架安全技术规范》(JGJ130-2001)中的有关要求。
采用满堂脚手架搭设方式。
3.3.1、加固区承重脚手架为一独立体系,该部分脚手架在浇筑地下室顶板混凝土浇筑后不拆除,待上部装饰装修工程完工后再拆除。
非加固区模板支撑体系与加固区承重脚手架各自成独立体系,在浇筑地下室顶板混凝土前采用钢管连接。
非加固区模板支撑体系在浇筑混凝土后,待混凝土强度满足拆除要求后拆除。
3.3.2、脚手架的材料符合下列要求:(1)、立杆、横杆:钢管选用Ф48×3.2mm的焊接钢管,质量符合国家标准《碳素结构钢》(GB/T700)中Q235-A级钢的规定。
新、旧钢管的尺寸,表面质量和外形必须符合《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)中第8.1.1和第8.1.2的规定,并且钢上管上严禁打孔。
(2)、扣件:采用可锻铸铁制作的扣件,其材质应符合现行国家标准《钢管脚手架扣件》(GB15831)的规定。
扣件要求在螺栓拧紧力矩达65N·m时不得发生破坏。
(3)、脚手板:选用厚度50mm,宽200~300mm的木质跳板。
长度3米左右。
3.3.3、支撑脚手架搭设间距:立杆的纵距750mm,横杆间距500mm,步距750mm,脚手架纵向设剪刀撑,每道剪刀撑宽度不小于4跨,斜杆与地面的夹角45°~60°。
横向剪刀撑在纵向剪刀撑的与扫地杆节点处沿架体横向设置。
3.3.4、支撑脚手架搭设前应在抗水板上铺设脚手板,立杆坐落于脚手板上。
3.3.5、脚手架每根钢管顶部采用螺旋千斤顶顶紧100×100mm木枋,以防止加载后顶板沉降。
3.3.6、脚手架设扫地杆和纵横剪刀撑,纵横剪刀撑见附图。
纵横剪刀撑4跨连续搭设,剪刀撑斜杆夹角约49°。
脚手架顶部采用双扣件抗滑。
剪刀撑搭设见附图(四-1、2)。
3.4、施工电梯坐落于地下室顶板上,加固方式同道路加固方式。
施工电梯基础采用10~12mm厚钢板预埋在顶板基础上,地脚螺栓采用塞焊,见附图(二)。
3.5、临时施工道路穿越后浇带作法:由于地下室后浇带须在沉降稳定后封闭,故在前期使用临时施工道路时,须对后浇带进行处理。
在后浇带两侧的道路1000mm范围内厚度改为200mm厚C25砼,临时施工道路端部预埋┗50*5角钢,角钢长度同路宽,后浇带上盖30mm钢板(与道路端部预埋┗50*5角钢焊接),后浇带内夯填级配碎石,见附图(三-2)。
第四章、地下室顶板行车安全事项4.1、临时施工道路作法:在地下室顶板砼浇筑后28d,才能作临时施工道路。
具体作法如下:4.1.1、首先在地下室顶板上定位临时施工道路的位置,定位须与加固承重脚手架相对应。
由于行车道路不能直接接触地下室结构顶板,故需在顶板上作临时施工道路。
4.1.2、临时施工道路的宽度为8m,先铺设200mm级配砂石(70%石子+30%中砂)宽度9000mm,然后在级配砂石上浇筑150mm厚C25砼道路面层,宽8000mm,砼养护14d。
4.2、临时环形施工道路形成后,在道路两侧用钢管搭设临时栏杆,作为防止车辆驶出预定的道路的标志,见附图(三-1)。
4.3、进入施工现场的车辆限速5公里/小时,行驶方向见附图(一)。
临时施工道路安全管理由专业安全员负责。
在施工过程中,应安排专人看守,着重注意车辆行驶速度及形驶在预定的道路上,同时随时对承重脚手架进行检查,检查人员定员定职,同时将检查结果做好记录。
第五章、加固施工方案计算书5.1、地下室顶板过车支架抗压荷载强度计算新浇混凝土自重标准值:24KN/m3土的标准值:1.1KN/m3板面取1.5KN/m3,均布荷载取2.5KN/m2活荷载取7.5KN/m2荷载组合覆土、楼板、模板、活荷载、支架。
计算脚手架满堂架,搭设高度为5.3M,立杆采用钢管单立管,(采用Φ48X3.2),搭设间距:立杆的纵距750mm,横向立杆间距500mm,横杆步距750mm,均布荷载为2.5KN/m2。
一.计算荷载组合恒载①土0.22KN/m2。
②楼板混凝土3.84KN/m2。
③模板0.75KN/m2④横杆自重P=0.038KN/m。
⑤活荷载取7.5KN/m21.均布荷载计算小横杆按简支梁进行强度和挠度计算,小横杆在大横杆上面,小横杆在大横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
小横杆的自重标准值P1=0.038KN/m模板的荷载标准值P2=0.75X0.5=0.375KN/m混凝土荷载标准值Q1=3.84X0.5=1.92KN/m覆土荷载标准值Q2=0.22X0.5=0.11KN/m活荷载标准值Q3=7.5X0.5=3.75KN/m荷载的计算值:q=P1×1.2+P2×1.2+Q1×1.2+Q2×1.2+Q3×1.4=0.038×1.2+0.375×1.2+1.92×1.2+3.75×1.4=8.18kN/m2.强度计算最大弯矩为简支梁均布荷载作用下的弯矩。
M=qmax=ql2/8M=8.18×1.0002/8=1.023KN/mб=1.023×106/5080=201.38N/mm2小横杆的计算强度小于205.00N/mm2满足要求。
3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度Vq max=5qL4/384El荷载标准值q=0.038+0.375+1.92+0.11+3.75=6.193KN/mVq max=5qL4/384El=5×6.193×5004/(384×2.06X105×121900.00)=2.01mm小横杆的最大挠度小于500.0/150与10mm。
满足要求。
二.大横杆的计算大横杆按三跨连续进行强度计算,小横杆在打横杆的上面,用小横杆支座的最大反力计算值,在最不利荷载布置下计算打横杆的最大弯矩和变形。
1.荷载计算小横杆的自重标准值P1=0.038KN/m模板的荷载标准值P2=0.75X0.5=0.375KN/m混凝土荷载标准值Q1=3.84X0.5=1.92KN/m覆土荷载标准值Q2=0.22X0.5=0.11KN/m活荷载标准值Q3=7.5X0.5=3.75KN/m荷载的计算值:q=P1×1.2+P2×1.2+Q1×1.2+Q2×1.2+Q3×1.4=0.038×1.2+0.375×1.2+1.92×1.2+3.75×1.4/2=4.09kn/m. 2.强度计算最大弯矩考虑为打横杆自重均布荷载与荷载的计算值最不利分配的弯矩和均布荷载最大弯矩计算。
Mmax=0.08ql2Mpmax=0.267ql=0.08×(1.2×0.038) ×0.52+0.267×4.09×0.5=0.547KNmб=0.547×106/5080=107.68kN/mm2打横杆的计算强小于205.0N/mm2 满足要求。
