普通混凝土拌合物性能试验方法标准gbt 50080-确认记录

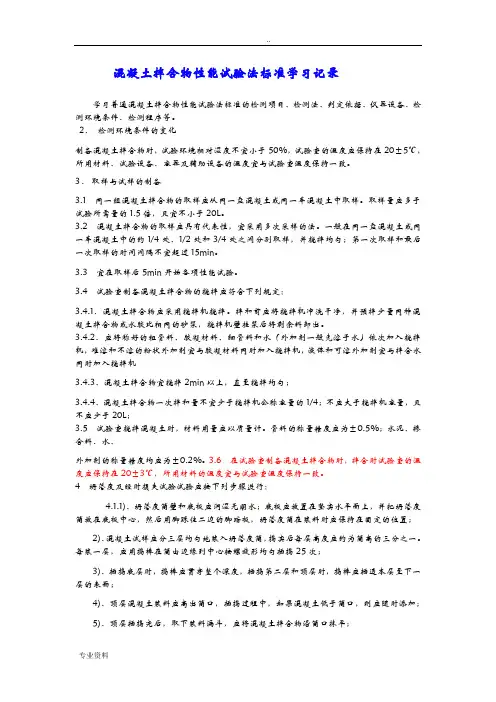

混凝土拌合物性能试验法标准学习记录学习普通混凝土拌合物性能试验法标准的检测项目、检测法、判定依据、仪器设备、检测环境条件、检测程序等。

2、检测环境条件的变化制备混凝土拌合物时，试验环境相对湿度不宜小于50%，试验室的温度应保持在20±5℃，所用材料、试验设备、容器及辅助设备的温度宜与试验室温度保持一致。

3、取样与试样的制备3.1 同一组混凝土拌合物的取样应从同一盘混凝土或同一车混凝土中取样。

取样量应多于试验所需量的1.5倍，且宜不小于20L。

3.2 混凝土拌合物的取样应具有代表性，宜采用多次采样的法。

一般在同一盘混凝土或同一车混凝土中的约1/4处、1/2处和3/4处之间分别取样，并搅拌均匀；第一次取样和最后一次取样的时间间隔不宜超过15min。

3.3 宜在取样后5min开始各项性能试验。

3.4 试验室制备混凝土拌合物的搅拌应符合下列规定：3.4.1、混凝土拌合物应采用搅拌机搅拌。

拌和前应将搅拌机冲洗干净，并预拌少量同种混凝土拌合物或水胶比相同的砂浆，搅拌机壁挂浆后将剩余料卸出。

3.4.2、应将称好的粗骨料、胶凝材料、细骨料和水（外加剂一般先溶于水）依次加入搅拌机，难溶和不溶的粉状外加剂宜与胶凝材料同时加入搅拌机，液体和可溶外加剂宜与拌合水同时加入搅拌机3.4.3、混凝土拌合物宜搅拌2min以上，直至搅拌均匀；3.4.4、混凝土拌合物一次拌和量不宜少于搅拌机公称容量的1/4；不应大于搅拌机容量，且不应少于20L；3.5 试验室搅拌混凝土时，材料用量应以质量计。

骨料的称量精度应为±0.5%；水泥、掺合料、水、外加剂的称量精度均应为±0.2%。

3.6 在试验室制备混凝土拌合物时，拌合时试验室的温度应保持在20±3℃，所用材料的温度宜与试验室温度保持一致。

4 坍落度及经时损失试验试验应按下列步骤进行：4.1.1)、坍落度筒壁和底板应润湿无明水；底板应放置在坚实水平面上，并把坍落度筒放在底板中心，然后用脚踩住二边的脚踏板，坍落度筒在装料时应保持在固定的位置；2)、混凝土试样应分三层均匀地装入坍落度筒，捣实后每层高度应约为筒高的三分之一。

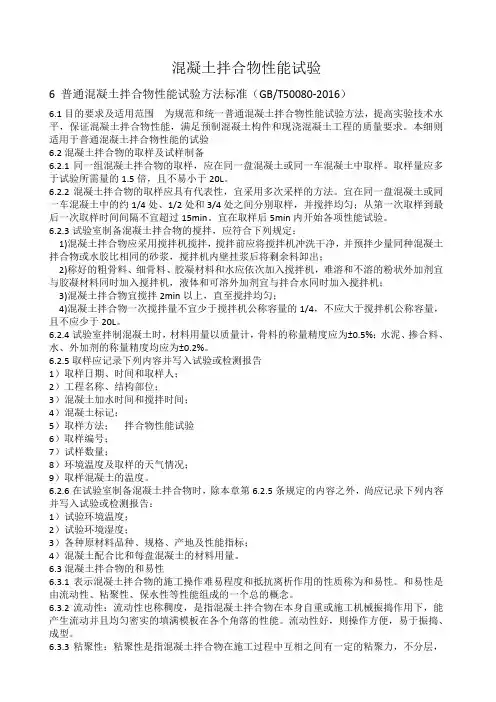

混凝土拌合物性能试验6普通混凝土拌合物性能试验方法标准（GB/T50080-2016）6.1目的要求及适用范围为规范和统一普通混凝土拌合物性能试验方法，提高实验技术水平，保证混凝土拌合物性能，满足预制混凝土构件和现浇混凝土工程的质量要求。

本细则适用于普通混凝土拌合物性能的试验6.2混凝土拌合物的取样及试样制备6.2.1同一组混凝土拌合物的取样，应在同一盘混凝土或同一车混凝土中取样。

取样量应多于试验所需量的1.5倍，且不易小于20L。

6.2.2混凝土拌合物的取样应具有代表性，宜采用多次采样的方法。

宜在同一盘混凝土或同一车混凝土中的约1/4处、1/2处和3/4处之间分别取样，并搅拌均匀；从第一次取样到最后一次取样时间间隔不宜超过15min。

宜在取样后5min内开始各项性能试验。

6.2.3试验室制备混凝土拌合物的搅拌，应符合下列规定：1)混凝土拌合物应采用搅拌机搅拌，搅拌前应将搅拌机冲洗干净，并预拌少量同种混凝土拌合物或水胶比相同的砂浆，搅拌机内壁挂浆后将剩余料卸出；2)称好的粗骨料、细骨料、胶凝材料和水应依次加入搅拌机，难溶和不溶的粉状外加剂宜与胶凝材料同时加入搅拌机，液体和可溶外加剂宜与拌合水同时加入搅拌机；3)混凝土拌合物宜搅拌2min以上，直至搅拌均匀；4)混凝土拌合物一次搅拌量不宜少于搅拌机公称容量的1/4，不应大于搅拌机公称容量，且不应少于20L。

6.2.4试验室拌制混凝土时，材料用量以质量计，骨料的称量精度应为±0.5%；水泥、掺合料、水、外加剂的称量精度均应为±0.2%。

6.2.5取样应记录下列内容并写入试验或检测报告1）取样日期、时间和取样人；2）工程名称、结构部位；3）混凝土加水时间和搅拌时间；4）混凝土标记；5）取样方法；拌合物性能试验6）取样编号；7）试样数量；8）环境温度及取样的天气情况；9）取样混凝土的温度。

6.2.6在试验室制备混凝土拌合物时，除本章第6.2.5条规定的内容之外，尚应记录下列内容并写入试验或检测报告：1）试验环境温度；2）试验环境湿度；3）各种原材料品种、规格、产地及性能指标；4）混凝土配合比和每盘混凝土的材料用量。

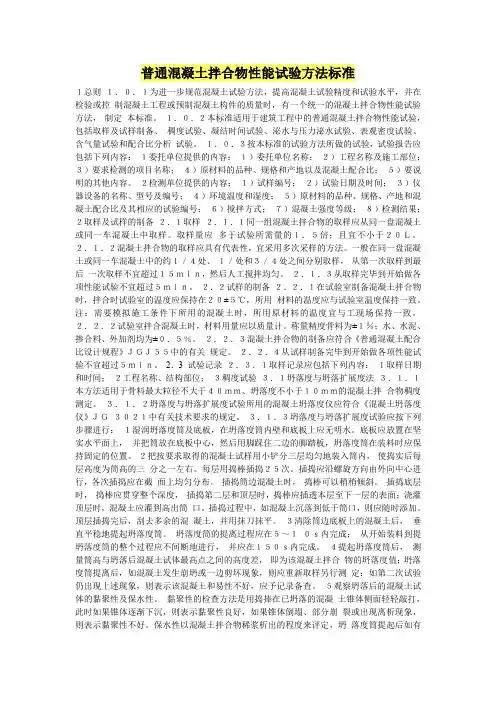

普通混凝土拌合物性能试验方法标准１总则１．０．１为进一步规范混凝土试验方法，提高混凝土试验精度和试验水平，并在检验或控制混凝土工程或预制混凝土构件的质量时，有一个统一的混凝土拌合物性能试验方法，制定本标准。

１．０．２本标准适用于建筑工程中的普通混凝土拌合物性能试验，包括取样及试样制备、稠度试验、凝结时间试验、泌水与压力泌水试验、表观密度试验、含气量试验和配合比分析试验。

１．０．３按本标准的试验方法所做的试验，试验报告应包括下列内容：１委托单位提供的内容：１）委托单位名称；２）工程名称及施工部位；３）要求检测的项目名称；４）原材料的品种、规格和产地以及混凝土配合比；５）要说明的其他内容。

２检测单位提供的内容：１）试样编号；２）试验日期及时间；３）仪器设备的名称、型号及编号；４）环境温度和湿度；５）原材料的品种、规格、产地和混凝土配合比及其相应的试验编号；６）搅拌方式；７）混凝土强度等级；８）检测结果；２取样及试样的制备２．１取样２．１．１同一组混凝土拌合物的取样应从同一盘混凝土或同一车混凝土中取样。

取样量应多于试验所需量的１．５倍；且宜不小于２０Ｌ。

２．１．２混凝土拌合物的取样应具有代表性，宜采用多次采样的方法。

一般在同一盘混凝土或同一车混凝土中的约１／４处、１／处和３／４处之间分别取样，从第一次取样到最后一次取样不宜超过１５ｍｉｎ，然后人工搅拌均匀。

２．１．３从取样完毕到开始做各项性能试验不宜超过５ｍｉｎ。

２．２试样的制备２．２．１在试验室制备混凝土拌合物时，拌合时试验室的温度应保持在２０±５℃，所用材料的温度应与试验室温度保持一致。

注：需要模拟施工条件下所用的混凝土时，所用原材料的温度宜与工现场保持一致。

２．２．２试验室拌合混凝土时，材料用量应以质量计。

称量精度骨料为±１％；水、水泥、掺合料、外加剂均为±０．５％。

２．２．３混凝土拌合物的制备应符合《普通混凝土配合比设计规程》ＪＧＪ５５中的有关规定。

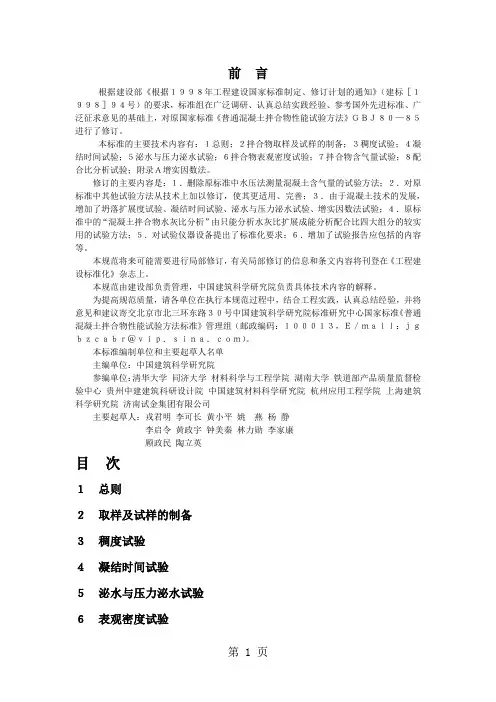

前言根据建设部《根据１９９８年工程建设国家标准制定、修订计划的通知》（建标［１９９８］９４号）的要求，标准组在广泛调研、认真总结实践经验、参考国外先进标准、广泛征求意见的基础上，对原国家标准《普通混凝土拌合物性能试验方法》ＧＢＪ８０—８５进行了修订。

本标准的主要技术内容有：１总则；２拌合物取样及试样的制备；３稠度试验；４凝结时间试验；５泌水与压力泌水试验；６拌合物表观密度试验；７拌合物含气量试验；８配合比分析试验；附录Ａ增实因数法。

修订的主要内容是：１．删除原标准中水压法测量混凝土含气量的试验方法；２．对原标准中其他试验方法从技术上加以修订，使其更适用、完善；３．由于混凝土技术的发展，增加了坍落扩展度试验、凝结时间试验、泌水与压力泌水试验、增实因数法试验；４．原标准中的“混凝土拌合物水灰比分析”由只能分析水灰比扩展成能分析配合比四大组分的较实用的试验方法；５．对试验仪器设备提出了标准化要求；６．增加了试验报告应包括的内容等。

本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在《工程建设标准化》杂志上。

本规范由建设部负责管理，中国建筑科学研究院负责具体技术内容的解释。

为提高规范质量，请各单位在执行本规范过程中，结合工程实践，认真总结经验，并将意见和建议寄交北京市北三环东路３０号中国建筑科学研究院标准研究中心国家标准《普通混凝土拌合物性能试验方法标准》管理组（邮政编码：１０００１３，Ｅ／ｍａｉｌ：ｊｇｂｚｃａｂｒ＠ｖｉｐ．ｓｉｎａ．ｃｏｍ）。

本标准编制单位和主要起草人名单主编单位：中国建筑科学研究院参编单位：清华大学同济大学材料科学与工程学院湖南大学铁道部产品质量监督检验中心贵州中建建筑科研设计院中国建筑材料科学研究院杭州应用工程学院上海建筑科学研究院济南试金集团有限公司主要起草人：戎君明李可长黄小平姚燕杨静李启令黄政宇钟美秦林力勋李家康顾政民陶立英目次１总则２取样及试样的制备３稠度试验４凝结时间试验５泌水与压力泌水试验６表观密度试验７含气量试验８配合比分析试验附录Ａ增实因素法本标准用词、用语说明１总则１．０．１为进一步规范混凝土试验方法，提高混凝土试验精度和试验水平，并在检验或控制混凝土工程或预制混凝土构件的质量时，有一个统一的混凝土拌合物性能试验方法，制定本标准。

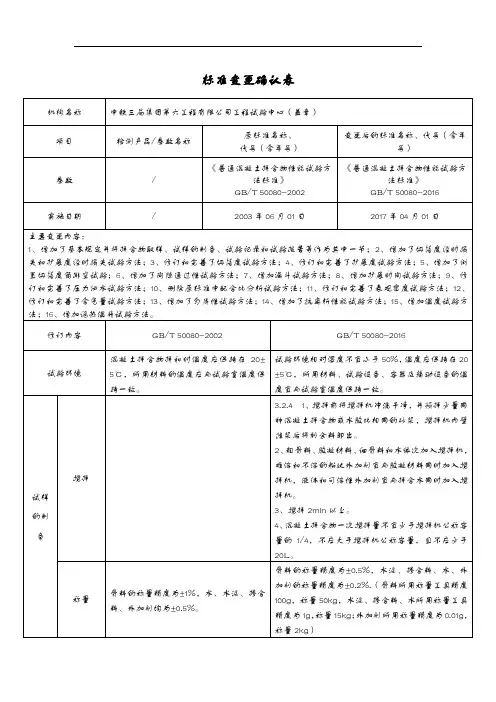

标准变更确认表
标准变更确认表
标准变更确认表
标准变更确认表
标准变更确认表
仪器设备台帐单位：中铁三局六公司工程试验中心。

《普通混凝土拌合物性能试验方法标准》培训实施记录
填表人：日期：。

《普通混凝土拌合物性能试验方法标准》培训班考核评定表
：。

9欢迎下载
《普通混凝土拌合物性能试验方法标准》培训班学员登记表
办班单位： 中铁三局六公司工程试验中心 第 页 共 页
精品文档
混凝土拌合物性能试验操作考核评定表
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

混凝土拌合物性能试验方法标准学习记录学习普通混凝土拌合物性能试验方法标准的检测项目、检测方法、判定依据、仪器设备、检测环境条件、检测程序等.2、检测环境条件的变化制备混凝土拌合物时,试验环境相对湿度不宜小于50%,试验室的温度应保持在20±5℃,所用材料、试验设备、容器及辅助设备的温度宜与试验室温度保持一致.3、取样与试样的制备同一组混凝土拌合物的取样应从同一盘混凝土或同一车混凝土中取样.取样量应多于试验所需量的倍,且宜不小于20L.混凝土拌合物的取样应具有代表性,宜采用多次采样的方法.一般在同一盘混凝土或同一车混凝土中的约1/4处、1/2处和3/4处之间分别取样,并搅拌均匀；第一次取样和最后一次取样的时间间隔不宜超过15min.宜在取样后5min内开始各项性能试验.试验室制备混凝土拌合物的搅拌应符合下列规定：3.4.1、混凝土拌合物应采用搅拌机搅拌.拌和前应将搅拌机冲洗干净,并预拌少量同种混凝土拌合物或水胶比相同的砂浆,搅拌机内壁挂浆后将剩余料卸出.3.4.2、应将称好的粗骨料、胶凝材料、细骨料和水外加剂一般先溶于水依次加入搅拌机,难溶和不溶的粉状外加剂宜与胶凝材料同时加入搅拌机,液体和可溶外加剂宜与拌合水同时加入搅拌机3.4.3、混凝土拌合物宜搅拌2min以上,直至搅拌均匀；3.4.4、混凝土拌合物一次拌和量不宜少于搅拌机公称容量的1/4；不应大于搅拌机容量,且不应少于20L；试验室搅拌混凝土时,材料用量应以质量计.骨料的称量精度应为±%；水泥、掺合料、水、外加剂的称量精度均应为±%.在试验室制备混凝土拌合物时,拌合时试验室的温度应保持在20±3℃,所用材料的温度宜与试验室温度保持一致.4 坍落度及经时损失试验试验应按下列步骤进行：4.1.1、坍落度筒内壁和底板应润湿无明水；底板应放置在坚实水平面上,并把坍落度筒放在底板中心,然后用脚踩住二边的脚踏板,坍落度筒在装料时应保持在固定的位置；2、混凝土试样应分三层均匀地装入坍落度筒内,捣实后每层高度应约为筒高的三分之一.每装一层,应用捣棒在筒内由边缘到中心按螺旋形均匀插捣25次；3、插捣底层时,捣棒应贯穿整个深度,插捣第二层和顶层时,捣棒应插透本层至下一层的表面；4、顶层混凝土装料应高出筒口,插捣过程中,如果混凝土低于筒口,则应随时添加；5、顶层插捣完后,取下装料漏斗,应将混凝土拌合物沿筒口抹平；6、清除筒边底板上的混凝土后,应垂直平稳地提起坍落度筒,并轻放于试样旁边.当试样不再继续坍落或坍落时间达30s时,用钢尺测量出筒高与坍落后混凝土试体最高点之间的高度差,即为该混凝土拌合物的坍落度值.4.1.3 坍落度筒的提离过程宜控制在3s~7s以内；从开始装料到提坍落度筒的整个过程应连续进行,并应在150s内完成.4.1.4 将坍落度筒提起后混凝土发生一边崩坍或剪坏现象,则应重新取样另行测定；如第二次试验仍出现上述现象,应予记录说明.4.1.5 混凝土拌合物坍落度值测量应精确至1mm,结果应修约至5mm.坍落度经时损失试验是在坍落度试验基础上进行的,具体应按下列步骤进行：1、应测得刚出机的混凝土拌合物的坍落度值H0；2、将全部混凝土拌合物试样装入塑料桶或不被水泥浆腐蚀的金属桶内,应用桶盖或塑料薄膜密封静置；3、自搅拌加水开始计时,静置60min后应将桶内试样全部倒入搅拌机内,搅拌20s,进行坍落度试验,得出60min坍落度值H60；4 计算H60-H0,可得到60min混凝土坍落度经时损失试验结果.4.2.4 根据工程要求调整静置时间T min,可得T min后混凝土坍落度经时损失试验结果H T-H0.5 坍落扩展度试验扩展度试验5.1.1 本试验方法适用于骨料粒径不应大于40mm、坍落度不应小于160mm 混凝土扩展度的测定.5.1.3 试验应按下列步骤进行：1 坍落度筒内壁和底板应润湿无明水；底板应放置在坚实水平面上,并把坍落度筒放在底板中心,然后用脚踩住二边的脚踏板,坍落度筒在装料时应保持在固定的位置；2 清除筒边底板上的混凝土后,应垂直平稳地提起坍落度筒,坍落度筒的提离过程宜控制在3s~7s以内；当拌合物不再扩散或扩散持续时间已达50s时,应用钢尺测量混凝土扩展后最终的最大直径以及与最大直径呈垂直方向的直径；3 当两直径之差小于50mm时,应以其算术平均值作为坍落扩展度试验结果；当两直径之差不小于50mm时,应重新测定.5.1.4 发现粗骨料在中央堆集或边缘有浆体析出,应记录说明.5.1.5 扩展度试验从开始装料到测得混凝土扩展度值的整个过程应连续进行,并应在4min内完成.5.1.6 混凝土拌合物坍落扩展度值测量应精确至1mm,结果修约至5mm.扩展度经时损失试验5.2.1本试验方法可用于混凝土拌合物的扩展度随静置时间变化的测定.5.2.2扩展度经时损失试验的试验设备应符合上述扩展度试验试验设备的规定.5.2.3扩展度经时损失试验应按下列步骤进行：1 应测量出机时的混凝土拌合物的初始扩展度值L0；2 将全部混凝土拌合物试样装入塑料桶或不被水泥浆腐蚀的金属桶内,应用桶盖或塑料薄膜密封静置；3 自搅拌加水开始计时,静置60min后应将桶内试样全部倒入搅拌机内,搅拌20s,进行扩展度试验,得出60min扩展度值L60；4 计算L60-L0,可得到60min混凝土坍落度经时损失试验结果.5.2.4 当工程要求调整静置时间时,则应按实际静置时间测定并计算混凝土扩展度经时损失.6 维勃稠度试验6.0.1 本方法适用于骨料最大公称粒径不大于40mm,维勃稠度在5~30s的混凝土拌合物维勃稠度的测定；坍落度不大于50mm或干硬性混凝土和维勃稠度大于30s的特干硬性混凝土拌合物的稠度,可采用本标准附录A增实因数法来测定.6.0.2 试验应按下列步骤进行：1 维勃稠度仪应放置在坚实水平面上,容器、坍落度筒内壁及其他用具应润湿无明水；2 喂料斗应提到坍落度筒上方扣紧,校正容器位置,应使其中心与喂料中心重合,然后拧紧固定螺钉；3 混凝土拌合物试样应分三层均匀地装入坍落度筒内,捣实后每层高度应约为筒高的三分之一.每装一层,应用捣棒在筒内由边缘到中心按螺旋形均匀插捣25次；插捣底层时,捣棒应贯穿整个深度,插捣第二层和顶层时,捣棒应插透本层至下一层的表面；顶层混凝土装料应高出筒口,插捣过程中,如混凝土低于筒口,应随时添加；4 顶层插捣完应将喂料斗转离,沿坍落度筒口刮平顶面,垂直地提起坍落度筒,不应使混凝土试样产生横向的扭动；5 将透明圆盘转到混凝土圆台体顶面,放松测杆螺钉,应使透明圆盘转至混凝土锥体上部,并下降至与混凝土顶面接触；6 拧紧定位螺钉,开启振动台,同时用秒表计时,当振动到透明圆盘的整个底面与水泥浆接触时应停止计时,并关闭振动台.6.0.6 秒表记录的时间应为混凝土拌合物的维勃稠度值,精确至1s.7 倒置坍落度筒排空试验1\ 将倒置坍落度筒支撑在台架上,应使其中轴线垂直于地面,筒内壁应湿润无明水,关闭密封盖；2 \ 混凝土拌合物应分两层装入坍落度筒内,每层捣实后高度宜为筒高的二分之一.每层用捣棒沿螺旋方向由外向中心插捣15次,插捣应在横截面上均匀分布,插捣筒边混凝土时,捣棒可以稍稍倾斜.插捣第一层时,捣棒应贯穿混凝土拌合物整个深度；插捣第二层时,捣棒应插透到第一层表面下50mm.插捣完应刮去多余的混凝土拌合物,用抹刀抹平；3 \ 打开密封盖,用秒表测量自开盖至坍落度筒内混凝土拌合物全部排空的时间sf t ,精确至.从开始装料到打开密封盖的整个过程应在150s 内完成.4 \ 宜在5min 内进行两次试验,并应取两次试验测得排空时间的平均值作为试验结果,计算应精确至.5 \ 倒置坍落度筒排空试验结果应符合下式规定12,0.05sf sf sf m t t t -≤ 8 间隙通过性试验8.0.1 混凝土拌合物的间隙通过性试验应按下列步骤进行：1 底板、J 环和坍落度筒内壁应润湿无明水；底板应放置在坚实的水平面上,J 环应放在底板中心；2 坍落度筒应正向放置在底板中心,应与J 环同心,将混凝土一次性填充至满；3 刮除坍落度筒顶部混凝土余料,应将混凝土拌合物沿坍落度筒口抹平；清除筒边底板上的混凝土后,应垂直匀速地向上提起坍落度筒至250mm ±50mm 高度,提起时间宜控制在3s~7s 内；自开始入料至提起坍落度筒应在150s 内完成；当混凝土拌合物不再扩散或扩散持续时间已达50s 时,测量展开扩展面的最大直径以及与最大直径呈垂直方向的直径；测量应精确至1mm,结果修约至5mm.8.0.1 J 环扩展度应为混凝土拌合物坍落扩展终止后扩展面相互垂直的两个直径的平均值,当两直径之差大于50mm时,应重新试验测定.8.0.2 试验应按下列步骤进行：1 将漏斗稳固于台架上,应使其上口呈水平,本体为垂直；漏斗内壁应润湿无明水,关闭密封盖；2 应用盛料容器将混凝土拌合物由漏斗的上口平稳地一次性填入漏斗至满；装料整个过程不应搅拌和振捣,应用刮刀沿漏斗上口将混凝土试样的顶面刮平；3 在漏斗出口的下方应放置盛料容器；漏斗装满试样静置10s±2s,应将漏斗出料口的密封盖打开,用秒表测量自开盖至漏斗内混凝土全部流出的时间.4 宜在5min内进行两次试验,应以两次试验混凝土全部流出时间的算术平均值作为漏斗试验结果,应精确至.5 混凝土从漏斗中流出应当连续,如果混凝土出现堵塞状况,应重新试验；若再次出现堵塞情况,应予记录说明.9 扩展时间试验9.0.1 扩展时间试验应按下列步骤进行：1 底板应放置在坚实的水平面上,底板和坍落度筒内壁应润湿无明水,坍落度筒应放在底板中心,并在装料时应保持在固定的位置；2 应用盛料容器一次性将混凝土拌合物均匀填满坍落度筒,且不得捣实或振动；自开始入料至填充结束应控制在40s以内；3 取下装料漏斗,应将混凝土拌合物沿坍落度筒口抹平；清除筒边底板上的混凝土后,应垂直匀速地向上提起坍落度筒至250mm±50mm高度,提起时间宜控制在3s~7s内；4 测定扩展时间时,应自坍落度筒提起离开地面时开始,至扩展开的混凝土外缘初触平板上所绘直径500mm的圆周为止,精确至.9.0.2 混凝土停止流动后,应测量并记录展开圆形的最大直径,以及与最大直径垂直方向的直径.10 绝热温升试验10.0.1 试验应按下列步骤进行：1 绝热温升试验装置应进行绝热性检验,即试样容器内装与绝热温升试验试样体积相同的水,水温分别为40℃和60℃左右,在温度跟踪状态下运行72h,试样桶内水的温度变动值不应大于±0.05℃.试验时,绝热试验箱内空气的平均温度与试样中心温度的差值应保持不大于±0.1℃.如果超出精度±0.1℃,则应按仪器使用说明书规定,对仪器进行调整,重复上述试验,直至满足要求；2 试验前24h应将混凝土拌和用料,放在20℃±2℃的室内,使其温度与室温一致；3 应将混凝土拌合物分两层装入试验容器中,每层捣实后高度约为1/2容器高度；每层装料后由边缘向中心均匀地插捣25次,捣棒应插透本层至下一层的表面；每一层捣完后用橡皮锤轻轻沿容器外壁敲打5~10次,进行振实,直至拌合物表面插捣孔消失；在容器中心应埋入一根测温管,测温管中应盛入少许变压器油,然后盖上容器上盖,保持密封；4 将试样容器放入绝热试验箱体内,温度传感器应装入测温管中,测得混凝土拌合物的初始温度；5 开始试验,控制绝热室温度与试样中心温度相差不应大于±0.1℃；试验开始后应每记录一次试样中心温度,历时24h后应每1h记录一次,7d后可每3h~6h记录一次；试验可在历时7d后结束试验,也可根据需要确定试验周期；6 试件从拌和、装料到开始测读温度,一般应在30min。

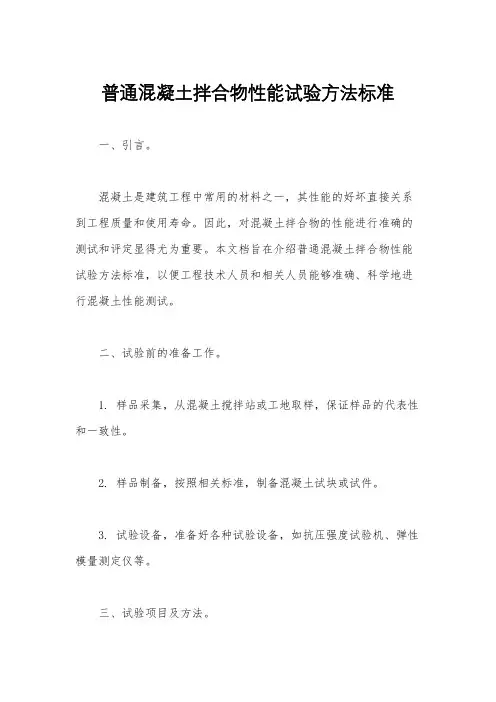

普通混凝土拌合物性能试验方法标准一、引言。

混凝土是建筑工程中常用的材料之一，其性能的好坏直接关系到工程质量和使用寿命。

因此，对混凝土拌合物的性能进行准确的测试和评定显得尤为重要。

本文档旨在介绍普通混凝土拌合物性能试验方法标准，以便工程技术人员和相关人员能够准确、科学地进行混凝土性能测试。

二、试验前的准备工作。

1. 样品采集，从混凝土搅拌站或工地取样，保证样品的代表性和一致性。

2. 样品制备，按照相关标准，制备混凝土试块或试件。

3. 试验设备，准备好各种试验设备，如抗压强度试验机、弹性模量测定仪等。

三、试验项目及方法。

1. 抗压强度测试，使用抗压强度试验机，按照标准程序对混凝土试件进行抗压强度测试。

2. 抗折强度测试，采用标准的三点弯曲试验方法，测试混凝土试件的抗折强度。

3. 劈裂拉伸强度测试，使用劈裂拉伸试验机，测试混凝土试件的劈裂拉伸强度。

4. 密度测试，通过密度测试仪，测定混凝土试件的密度。

5. 吸水率测试，采用浸水法或干湿循环法，测试混凝土试件的吸水率。

四、试验结果的分析与评定。

1. 根据试验结果，对混凝土拌合物的各项性能进行评定。

2. 结合工程要求和相关标准，对混凝土拌合物的性能进行分析，确定其是否符合要求。

3. 如发现混凝土拌合物性能不符合要求，应及时调整配合比，重新进行试验。

五、试验报告的编写。

1. 按照相关标准和规范，编写混凝土拌合物性能试验报告。

2. 报告应包括试验目的、试验方法、试验结果、分析与评定等内容，确保报告的完整性和准确性。

六、结论。

通过对普通混凝土拌合物性能试验方法标准的介绍，可以帮助工程技术人员和相关人员准确地进行混凝土性能测试，保证工程质量和安全。

同时，也能够为混凝土拌合物的配合比设计和调整提供科学依据，促进建筑工程的可持续发展。

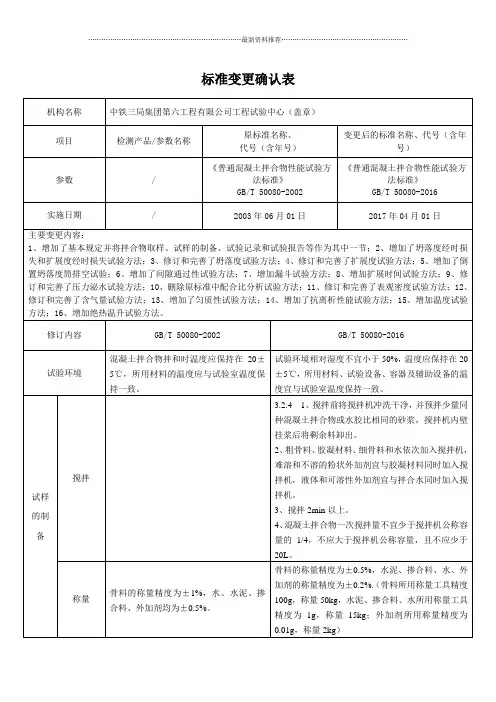

标准变更确认表
标准变更确认表
标准变更确认表
标准变更确认表
标准变更确认表
标准变更确认表
标准变更确认表
仪器设备台帐单位：中铁三局六公司工程试验中心
《普通混凝土拌合物性能试验方法标准》培训实施记录
共1页第1页
办班单位（公章）：
填表人：日期：
《普通混凝土拌合物性能试验方法标准》培训班考核评定表
办班单位（公章）：共1页第1 页
填表人：日期：
《普通混凝土拌合物性能试验方法标准》培训班学员登记表
办班单位：中铁三局六公司工程试验中心第页共页
混凝土拌合物性能试验操作考核评定表
混凝土拌合物性能试验操作考核评定表
混凝土拌合物性能试验操作考核评定表。

普通混凝土拌合物性能试验方法标准G B T确
认记录
集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]
仪器设备台帐单位：中铁三局六公司工程试验中心
《普通混凝土拌合物性能试验方法标准》培训实施记录办班单位（公章）：
填表人：日期：
《普通混凝土拌合物性能试验方法标准》培训班考核评定表
办班单位（公章）：共1页第
填表人：日期：
《普通混凝土拌合物性能试验方法标准》培训班学员登记表办班单位：中铁三局六公司工程试验中心
混凝土拌合物性能试验操作考核评定表
混凝土拌合物性能试验操作考核评定表
混凝土拌合物性能试验操作考核评定表。

普通混凝土拌合物性能试验方法标准
首先，混凝土的抗压强度是评价其性能的重要指标之一。

在进行抗压强度试验时，应按照《混凝土抗压强度试验方法》（GB/T 50081-2002）的标准进行。

试验时，应注意选择代表性的样品，并严格按照标准要求进行试验操作，确保测试结果的准确性和可靠性。

其次，混凝土的抗折强度也是一项重要的性能指标。

在进行抗折强度试验时，应按照《混凝土抗折强度试验方法》（GB/T 50082-2009）的标准进行。

试验时，需要注意保证试件的充分湿养和保养条件，以及在试验过程中的加载速度和加载方式，以确保试验结果的准确性。

另外，混凝土的抗冻性能也是需要进行测试和评估的重要指标之一。

在进行混凝土抗冻性试验时，应按照《混凝土抗冻性试验方法》（GB/T 50082-2009）的标准进行。

试验时，需要注意选择合适的试验方法和试验条件，以及对试验结果进行合理的解释和评定。

此外，混凝土的渗透性能也是需要进行测试和评估的重要指标之一。

在进行混凝土渗透性试验时，应按照《混凝土渗透性试验方法》（GB/T 50082-2009）的标准进行。

试验时，需要注意选择合适的试验方法和试验条件，以及对试验结果进行合理的解释和评定。

总之，对于普通混凝土的拌合物性能试验方法标准，我们需要严格按照相关的国家标准进行操作，保证测试结果的准确性和可靠性。

只有这样，我们才能更好地评估混凝土的性能，为工程质量的提升提供可靠的依据。

希望本文所介绍的内容对相关人员有所帮助。

混凝土拌合物性能试验方法标准学习记录学习普通混凝土拌合物性能试验方法标准的检测项目、检测方法、判定依据、仪器设备、检测环境条件、检测程序等。

2、检测环境条件的变化制备混凝土拌合物时，试验环境相对湿度不宜小于50%，试验室的温度应保持在20±5℃，所用材料、试验设备、容器及辅助设备的温度宜与试验室温度保持一致。

3、取样与试样的制备同一组混凝土拌合物的取样应从同一盘混凝土或同一车混凝土中取样。

取样量应多于试验所需量的倍，且宜不小于20L。

混凝土拌合物的取样应具有代表性，宜采用多次采样的方法。

一般在同一盘混凝土或同一车混凝土中的约1/4处、1/2处和3/4处之间分别取样，并搅拌均匀；第一次取样和最后一次取样的时间间隔不宜超过15min。

宜在取样后5min内开始各项性能试验。

试验室制备混凝土拌合物的搅拌应符合下列规定：3.4.1、混凝土拌合物应采用搅拌机搅拌。

拌和前应将搅拌机冲洗干净，并预拌少量同种混凝土拌合物或水胶比相同的砂浆，搅拌机内壁挂浆后将剩余料卸出。

3.4.2、应将称好的粗骨料、胶凝材料、细骨料和水（外加剂一般先溶于水）依次加入搅拌机，难溶和不溶的粉状外加剂宜与胶凝材料同时加入搅拌机，液体和可溶外加剂宜与拌合水同时加入搅拌机3.4.3、混凝土拌合物宜搅拌2min以上，直至搅拌均匀；3.4.4、混凝土拌合物一次拌和量不宜少于搅拌机公称容量的1/4；不应大于搅拌机容量，且不应少于20L；试验室搅拌混凝土时，材料用量应以质量计。

骨料的称量精度应为±%；水泥、掺合料、水、外加剂的称量精度均应为±%。

在试验室制备混凝土拌合物时，拌合时试验室的温度应保持在20±3℃，所用材料的温度宜与试验室温度保持一致。

4 坍落度及经时损失试验试验应按下列步骤进行：4.1.1)、坍落度筒内壁和底板应润湿无明水；底板应放置在坚实水平面上，并把坍落度筒放在底板中心，然后用脚踩住二边的脚踏板，坍落度筒在装料时应保持在固定的位置；2)、混凝土试样应分三层均匀地装入坍落度筒内，捣实后每层高度应约为筒高的三分之一。

普通混凝土拌合物性能试验方法标准１总则１．０．１为进一步规范混凝土试验方法，提高混凝土试验精度和试验水平，并在检验或控制混凝土工程或预制混凝土构件的质量时，有一个统一的混凝土拌合物性能试验方法，制定本标准。

１．０．２本标准适用于建筑工程中的普通混凝土拌合物性能试验，包括取样及试样制备、稠度试验、凝结时间试验、泌水与压力泌水试验、表观密度试验、含气量试验和配合比分析试验。

１．０．３按本标准的试验方法所做的试验，试验报告应包括下列内容：１委托单位提供的内容：１）委托单位名称；２）工程名称及施工部位；３）要求检测的项目名称；４）原材料的品种、规格和产地以及混凝土配合比；５）要说明的其他内容。

２检测单位提供的内容：１）试样编号；２）试验日期及时间；３）仪器设备的名称、型号及编号；４）环境温度和湿度；５）原材料的品种、规格、产地和混凝土配合比及其相应的试验编号；６）搅拌方式；７）混凝土强度等级；８）检测结果；２取样及试样的制备２．１取样２．１．１同一组混凝土拌合物的取样应从同一盘混凝土或同一车混凝土中取样。

取样量应多于试验所需量的１．５倍；且宜不小于２０Ｌ。

２．１．２混凝土拌合物的取样应具有代表性，宜采用多次采样的方法。

一般在同一盘混凝土或同一车混凝土中的约１／４处、１／处和３／４处之间分别取样，从第一次取样到最后一次取样不宜超过１５ｍｉｎ，然后人工搅拌均匀。

２．１．３从取样完毕到开始做各项性能试验不宜超过５ｍｉｎ。

２．２试样的制备２．２．１在试验室制备混凝土拌合物时，拌合时试验室的温度应保持在２０±５℃，所用材料的温度应与试验室温度保持一致。

注：需要模拟施工条件下所用的混凝土时，所用原材料的温度宜与工现场保持一致。

２．２．２试验室拌合混凝土时，材料用量应以质量计。

称量精度骨料为±１％；水、水泥、掺合料、外加剂均为±０．５％。

２．２．３混凝土拌合物的制备应符合《普通混凝土配合比设计规程》ＪＧＪ５５中的有关规定。
