WDZ-5200B系列保护测控装置说明书金智科技股份有限公司前言非常感谢您选用江苏金智科技股份有限公司（简称金智科技，股票代码002090）生产的WDZ-5200B系列保护测控装置。
本手册是该系列保护测控装置说明书，期望它能为您的工作带来帮助。
本说明书仅供设计选型参考，与实际产品可能存在细微差别，因此不建议作为工程设计依据。
建议工程设计时向我公司设计人员索取相关设计图纸。
如需相关产品、服务和支持的更多信息，请访问金智科技网站/。
本公司有权对本说明书的内容进行定期变更，恕不另行通知。
变更内容将会补充到新版本的说明书中。
如您需要更新版本，敬请与我公司联系。
_____________________________________________________________版权所有，请勿翻印、复印说明书版本号：V1.12目录第一章WDZ-5200B系列保护测控装置综述第二章WDZ-5211B线路保护测控装置第三章WDZ-5215B短线路综合保护测控装置第四章WDZ-5231B电动机差动保护装置第五章WDZ-5232 B电动机保护测控装置第六章WDZ-5241B变压器差动保护装置第七章WDZ-5242B变压器保护测控装置第八章WDZ-5271B电压互感器保护测控装置第九章WDZ-5281B单线路测控装置第十章WDZ-5284B双母线测控装置第十一章WDZ-5285B单线路测控装置第十二章WDZ-5286B双线路测控装置第十三章WDZ-5287B多直流测控装置第十四章WDZ-5288B多电流测控装置WDZ-5200B系列保护测控装置综述1装置概述WDZ-5200B系列保护测控装置是在基于WDZ-5200系列装置基础上，进行部分修改，用于维护WDZ-400系列装置，安装尺寸和开孔尺寸和WDZ-400装置一致，通讯方式和点表和WDZ-400一致，但需要进行接线重新设计，从而实现现场装置的替换。
WDZ-5200B系列装置型号和WDZ-400系列装置对照表如下：WDZ-5200B系列装置 WDZ-400系列装置WDZ-5211B线路保护测控装置 WDZ-410线路综合保护测控装置WDZ-5215B短线路综合保护测控装置 WDZ-415短线路差动保护装置WDZ-5231B电动机差动保护装置 WDZ-431电动机差动保护装置WDZ-5232B电动机保护测控装置 WDZ-430电动机综合保护测控装置WDZ-5241B变压器差动保护装置 WDZ-441低压变压器差动保护装置WDZ-5242B变压器保护测控装置 WDZ-440低压变压器综合保护测控装置WDZ-5271B电压互感器保护测控装置 WDZ-491电压互感器综合保护测控装置WDZ-5281B单线路测控装置 WDZ-481单线路测控装置WDZ-5284B双母线测控装置 WDZ-488双母线测控装置WDZ-5285B单线路测控装置 WDZ-485单线路测控装置WDZ-5286B双线路测控装置 WDZ-486双线路测控装置WDZ-5287B多直流测控装置 WDZ-489多直流测控装置WDZ-5288B多电流测控装置 WDZ-487多电流测控装置2基本技术参数2.1额定参数直流电源：220V或110V±20%交流电源：220V±20%交流电流：5A或1A交流电压：100/3V或100V额定频率：50Hz2.2功率消耗直流电源回路：正常≤15W，跳闸≤25W交流电流回路：＜0.5V A/相（额定5A时）；＜0.25V A/相（额定1A时）交流电压回路：＜0.5V A/相（额定57.74V时）2.3过载能力2倍额定电流可连续运行10倍额定电流可连续运行10s40倍额定电流可连续运行1s1.5倍额定电压可连续运行2倍额定电压可连续运行10s2.4输出接点跳圈、合圈出口： 0.3～4A自适应（带操作板）跳、合闸出口（常开接点）：5A ，DC220V（吸合）信号出口（常开接点）：5A ，DC220V（吸合）开关量输入：直流220V或110V，导通电流＜10mA2.5精确工作范围电流：0.05In～20In零序电流：10mA～6A电压：0.4V～120V频率：40Hz～65Hz2.6动作时间差动速断：≤20ms，施加二倍整定值比率差动：≤30ms，施加二倍整定值过流速断：≤35ms，施加二倍整定值2.7定值误差电流及电压定值误差：≤±2.5％整定值零序电流误差：≤±2.5％整定值或±1mA定时限定值误差：≤±1％整定时间+35ms反时限定值误差：≤±2.5％理论时间+50ms2.84~20mA测量接口输出范围：4mA～20mA输出精度：±0.5%外接电阻：小于500欧姆2.9测量元件的准确度电流、电压：±0.2%有功功率、无功功率、功率因数：±0.5%硬件电能：±0.5%频率：±0.01Hz直流量（4~20mA、0~5V）：±0.2%2.10事件记录SOE分辨率：≤2msGPS对时精度：≤1ms2.11通信接口和规约RS485：通讯速率 9.6～115.2 Kbps可调，支持双网，通讯介质支持屏蔽电缆CAN：通信速率10K～1Mbps，支持双网，通信介质为屏蔽电缆2.12电磁兼容能承受GB/T 14598.14中规定的严酷等级为IV级的静电放电试验能承受GB/T 14598.10中规定的IV级的快速瞬变干扰试验能承受GB/T 14598.13中规定的III级的脉冲群干扰试验能承受GB/T 14598.9中规定的严酷等级为III级的辐射电磁场干扰试验能承受GB/T 17626.5中规定的严酷等级为IV级的浪涌（冲击）抗扰度试验装置应能承受GB/T 14598.17中规定的严酷等级为III级的射频场感应的传导骚扰抗扰度试验装置应能承受GB/T 14598.19中规定的严酷等级为A级的工频抗扰度试验装置应能承受GB/T 14598.16-2005中规定的A类设备辐射骚扰限值，测量距离3m 装置应能承受GB/T 14598.16-2005中规定的电源端口传导骚扰准峰值及平均值不超过相应限值2.13环境条件环境温度：-10℃～+55℃相对湿度：5%～95%大气压力：80kPa～110kPa极限温度：-25℃～70℃2.14绝缘性能绝缘电阻：≥100 M介电强度：能承受频率为50Hz，历时1min的工频耐压试验冲击电压：直流电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能承受冲击电压波形为标准雷电波，幅值为5kV、1kV的试验电压2.15机械性能能承受GB/T 7261-2000中规定的严酷等级为1级的振动耐久能力试验和1级的振动响应能力试验能承受GB/T 14537中规定的严酷等级为1级的冲击耐久能力试验和1级的冲击响应能力试验能承受GB/T 14537中规定的严酷等级为1级的碰撞试验2.16故障录波记录故障前5个周波，故障后200个周波，最多可存储16组录波数据。
WDZ-5232电动机保护测控装置1装置功能WDZ-5232电动机保护测控装置主要用于10KV及以下大中型三相异步电动机的保护和测控，对于2000KW及以上大型电动机需和WDZ-5231电动机差动保护装置配合使用。
2保护功能及原理2.1电动机状态电动机状态判断同WDZ-5231电动机差动保护装置。
2.2电流速断保护电动机正常起动过程中，电流较大，可能达到6～7倍额定电流，为了保证电动机的正常起动，电流速断保护需要躲过电动机正常起动过程中的最大起动电流。
但是在运行过程中，灵敏度不够。
本保护提供速断电流高值I sdg和速断电流低值I sdd两个定值，电动机在起动过程中按照I sdg动作，在运行过程中按照I sdd动作，既提高了灵敏度，又可以防止起动电流引起的误动作。
外部故障或者相邻电动机严重故障时，电动机特别是大型电动机会产生较大的反向电流，一般可以按照躲过区外故障来整定；否则反向电流可能引起电流速断保护误动作。
本保护设置了反向功率闭锁速断保护的功能，当速断保护动作时，检查电动机功率方向为正向还是反向，如果功率方向为正向，则速断保护出口；如果为反向，则闭锁速断保护出口。
此功能可以通过控制字投退。
I a >I sdg I c >I sdgI b >I sdgI a >I sdd I c >I sddI b >I sdd2.2.2 保护动作判据⎪⎪⎩⎪⎪⎨⎧>>>sd d max maxtt I I I I sd sdg 反向功率闭锁速断投入正向功率方向电动机处于运行态电动机处于起动态 式中，I sdg ：电流速断保护动作电流高值（A ）I sdd ：电流速断保护动作电流低值（A ） t sd ：电流速断保护动作时间整定值（s ）2.3负序一段保护电动机三相电流有较大不对称时，会产生较大的负序电流，从而使电动机的转子发热加大，危及电动机的正常运行。
装置提供负序电流保护，可以对电动机反相运行、断相运行、匝间短路、电压不对称等异常情况进行保护。
WDZ-5271电压互感器保护测控装置1 装置功能WDZ-5271电压互感器保护测控装置主要用于发电厂10KV 、6KV 或380V 系统中PT 柜电压互感器的监测和电压保护，可以适用于Y/Y/开口三角、Y/Y/Y 类型电压互感器的保护和测控。
2 保护功能及原理2.1PT 断线告警三相电压中如果至少有一相电压正常，至少有一相电压低于低电压一段定值，则认为发生了PT 断线，瞬时闭锁低电压保护，并延时10秒后报警。
为防止PT 二次侧三相熔丝同时熔断时低电压保护误动作，本装置从熔丝前端引入U ca ’代替熔丝后的U ca ，进行相关保护逻辑的判断。
2.1.1保护动作逻辑框图U ab >U d1U bc >U d1U ca '>U U ab <U d1U bc <U d1U ca '<U2.1.2保护动作判据⎩⎨⎧<>1min1max d d U U U U 式中，U max ：AB 、BC 、CA ’线电压（U ab 、U bc 、U ca ’）最大值（V ）U min ：AB 、BC 、CA ’线电压（U ab 、U bc 、U ca ’）最小值（V ） U d1：低电压一段保护动作电压动作值（V ）2.2低电压一段保护装置提供三段低电压保护，并有独立的出口，可以用来作为该条母线上所有电动机的低电压保护的集中管理，充分利用PT 柜可以准确的判断出PT 断线的特点，可以实现电动机可靠的“集中式低电压保护”。
低电压保护为防止PT 断线时误动作，均需要PT 断线瞬时闭锁低电压。
由于低电压保护采用熔丝前端U ca ’代替熔丝后的U ca ，低电压动作的判据为三相电压同时低于整定值，因此发生PT 断线时低电压保护不可能动作，低电压保护动作时不可能满足PT 断线条件。
即此判据包含了PT 断线闭锁低电压的要求。
低电压保护受小车位置开入闭锁。
当PT 柜正常工作时，小车位置正常或二次插头正常插入，小车位置开入闭合，即为常闭接点接入。
WDZ-5231电动机差动保护装置1装置功能WDZ-5231电动机差动保护装置主要用于10KV及以下2000KW及以上三相异步电动机的差动保护，与配套的WDZ-5232电动机保护测控装置共同构成大型电动机的全套保护。
WDZ-5200系列电动机保护装置还包括WDZ-5232电动机保护测控装置、WDZ-5233电动机综合保护测控装置，三者在保护、测控功能的区别见下表所示。
2保护功能及原理2.1电动机状态电动机按照运行状态，有停机态、起动态、运行态之分。
如果I max<0.125I e，电动机处于停机态；电动机原本处于停机态，检测到I max>0.125 I e：如果I max>1.125 I e，认为电动机进入起动态；如果I max ≤1.125 I e ，则认为电动机起动结束，直接进入运行态。
如果电动机处于起动态，检测I max ，如果0.125 I e <I max ≤1.125I e ，则电动机进入运行态；I max <0.125 I e ，则电动机进入停机态。
其中I max 为电动机机端电流最大值。
2.2差动起动元件装置差动速断和比率差动采用突变量起动元件和过流起动元件，当差动电流发生突变或者差动电流的最大值大于相应的过流定值时，起动元件动作并展宽10s ，开放起动继电器。
2.3差动电流制动电流计算公式按照同名端同在一侧的原则，进行差动电流的计算，即为两侧电流的矢量和；制动电流按照两侧电流绝对值和的一半计算。
差动电流：l h I I DI ∙∙+=制动电流：2/)(l h I I HI ∙∙+=2.4 差动速断保护 2.4.1保护动作逻辑框图I da >I cdsdI dc >I cdsdI db >I cdsd 2.4.2保护动作判据cdsd I DI >max式中，I cdsd ：差动速断保护动作电流整定值（A ） 2.5比率差动保护装置采用三折线比率差动原理，其动作曲线如下图所示，第3折线斜率固定为1。
设备部电气二次规程考试（2022年第一次）基本信息：[矩阵文本题] *一.单选题（每小题1.0分,共40.0分）1、我厂运行中微机继电保护装置的定期检验规定:全部检验，每（）年进行一次。
[单选题] *A.2B.4C.6(正确答案)D.12、二次接线回路上的工作，无需将高压设备停电时，需填用( )。
[单选题] *A.第一种工作票B.第二种工作票(正确答案)C.继电保护安全措施票D.第二种工作票和继电保护安全措施票3、我国电力系统中性点接地方式有三种，分别是( )。
[单选题] *A.直接接地方式、经消弧线圈接地方式和经大电抗器接地方式B.直接接地方式、经消弧线圈接地方式和不接地方式(正确答案)C.不接地方式、经消弧线圈接地方式和经大电抗器接地方式D.直接接地方式、经大电抗器接地方式和不接地方式4、对于瓦斯保护动作行为，哪个描述不正确（）。
[单选题] *A.变压器重瓦斯保护作用于跳闸B.电抗器本体重瓦斯保护作用于跳闸C.轻瓦斯保护作用于信号D.有载分接开关的重瓦斯保护作用于信号(正确答案)5、万用表使用完毕后，应将选择开关拨放在( )。
[单选题] *• A.电阻档• B.交流高压档(正确答案)• C.直流电流档位置• D.任意档位6、定期检验时，在保护屏柜的端子排处将所有电流、电压、直流控制回路的端子的外部接线拆开，并将电压、电流回路的接地点拆开，用1000V绝缘电阻表测量回路对地的绝缘电阻，其绝缘电阻应大于()MΩ。
[单选题] *A.0.5B.2C.1(正确答案)D.107、对称三相电源三角形连接时，线电压是( )。
[单选题] *A.相电压(正确答案)B.2倍的相电压C.3倍的相电压D. 倍的相电压8、中性点经消弧线圈接地的小电流接地系统中，消弧线圈采用( )方式。
[单选题] *A.过补偿(正确答案)B.欠补偿C.完全补偿D.三种都不是9、( )能反应各相电流和各类型的短路故障电流。

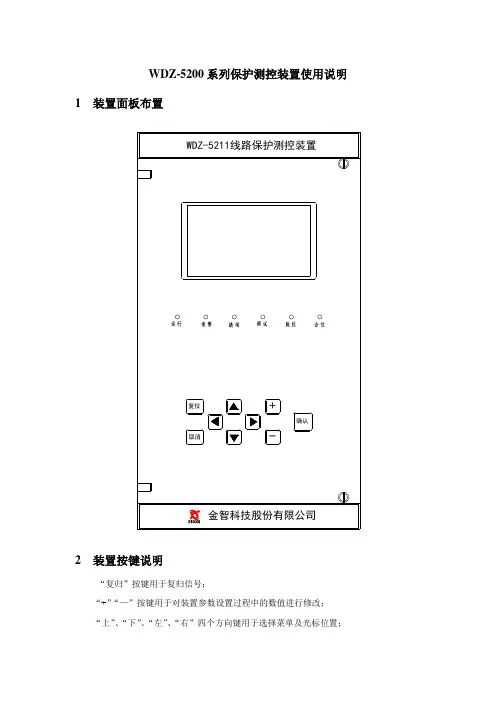

WDZ-5200系列保护测控装置使用说明1装置面板布置2装置按键说明“复归”按键用于复归信号；“+”“—”按键用于对装置参数设置过程中的数值进行修改；“上”、“下”、“左”、“右”四个方向键用于选择菜单及光标位置；“确认”键用于进入菜单和保存修改内容；“取消”键用于返回上级菜单、取消操作等。
，3指示灯说明装置前面板最多可以有六个指示灯，对于不同型号的装置，其指示灯个数和定义各不相同，如下表所示：运行灯：装置正常运行时，该灯常亮；装置故障时，灯熄灭；报警灯：装置保护告警时点亮，复归后熄灭；跳闸灯：装置保护跳闸时点亮，复归后熄灭；调试灯：装置在调试态时点亮，装置退出调试态熄灭；分位灯：开关位置在分位时点亮，不在跳位时熄灭；合位灯：开关位置在合位时点亮，不在合位时熄灭；远方灯：装置在远方位置时点亮，不在远方位置时熄灭；合闸：备自投合分段开关时点亮，复归后熄灭；4跳线说明4.1Ma6-4010操作板JP1: 短接1、2，out1继电器，外部为25、26号端子，经启动继电器；短接2、3，不经启动继电器（板上已有图示），默认短接2、3。
JP2: 短接1、2，out2继电器，外部为27、28号端子，经启动继电器；短接2、3，不经启动继电器（板上已有图示），默认短接2、3。
JP3: 短接1、2，out3继电器，外部为29、30号端子，经启动继电器；短接2、3，不经启动继电器（板上已有图示），默认短接2、3。
JP4: 短接1、2，out4继电器，外部为31、32号端子，经启动继电器；短接2、3，不经启动继电器（板上已有图示），默认短接2、3。
JP5、JP6、JP8、JP9：用于配置外部为21、22号端子的联跳出口1和外部为23、24号端子的联跳出口2的联跳方式（板上已有图示）。
当JP5的1、2短接，JP8的i、ii短接，JP6的A、B短接，JP9的a、b短接，JP5的3和JP8的iii短接，JP6的C和JP9的c短接，则两个外部联跳出口为保护联跳；当JP5的2、3短接，JP8的ii、iii短接，JP6的B、C短接，JP9的b、c短接，JP8的iii和JP6的C短接，则两个外部联跳出口为位置联跳。

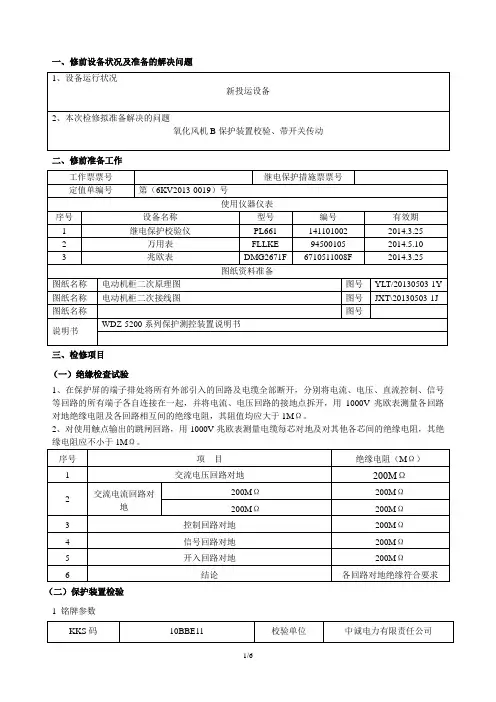

一、修前设备状况及准备的解决问题
二、修前准备工作
三、检修项目
（一）绝缘检查试验
1、在保护屏的端子排处将所有外部引入的回路及电缆全部断开，分别将电流、电压、直流控制、信号等回路的所有端子各自连接在一起，并将电流、电压回路的接地点拆开，用1000V 兆欧表测量各回路对地绝缘电阻及各回路相互间的绝缘电阻，其阻值均应大于1MΩ。
2、对使用触点输出的跳闸回路，用1000V兆欧表测量电缆每芯对地及对其他各芯间的绝缘电阻，其绝缘电阻应不小于1MΩ。
（二）保护装置检验
1 铭牌参数
2 外观及接线检查
3 软件程序版本和程序校验码核查
4 检验装置电源
4.1检查装置电源的自启动性能：试验直流电源由零缓慢升到80%的额定电压值，此时装置面板上的电源指示灯应亮。
记录装置面板上的电源指示灯点亮时的直流电源电压值220 V。
4.2拉合直流电源时的自启动性能：直流电源调至80%额定电压，断开、合上装置电源开关，装置应正常启动并工作。
试验结果自启动性能正常
4.3正常工作状态下检测：保护装置所有插件均投入，加直流额定电压，保护装置处于正常工作状态，无装置闭锁指示。
（三）整组试验：
1、80%额定电压下整组传动试验
2、保护装置带开关传动试验
3、其余检查项目
（四）用负荷电流和工作电压检验
10%以上负荷时观察各通道测量电流、保护电流，各通道测量、保护电压等。
结果：均能正常显示
四、异动情况
五、检验结论。

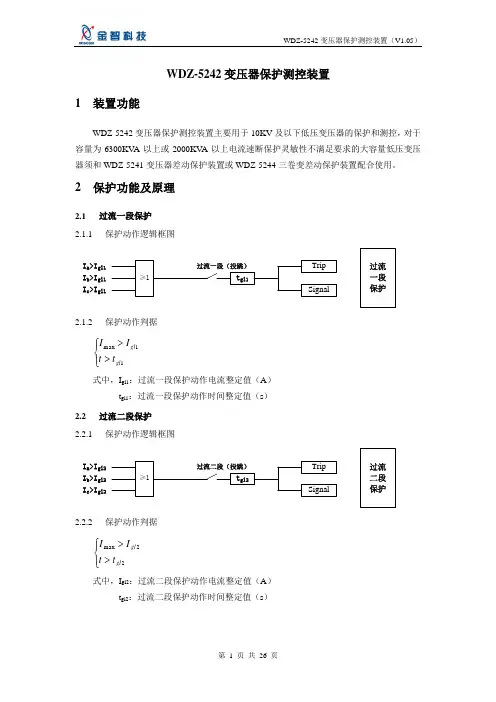

WDZ-5242变压器保护测控装置1 装置功能WDZ-5242变压器保护测控装置主要用于10KV 及以下低压变压器的保护和测控，对于容量为6300KV A 以上或2000KV A 以上电流速断保护灵敏性不满足要求的大容量低压变压器须和WDZ-5241变压器差动保护装置或WDZ-5244三卷变差动保护装置配合使用。
2 保护功能及原理2.1 过流一段保护 2.1.1保护动作逻辑框图I a >I gl1I c >I gl1I b >I gl12.1.2保护动作判据⎪⎩⎪⎨⎧>>11max gl gl t t I I 式中，I gl1：过流一段保护动作电流整定值（A ）t gl1：过流一段保护动作时间整定值（s ）2.2 过流二段保护 2.2.1保护动作逻辑框图I a >I gl2I c >I gl2I b >I gl22.2.2保护动作判据⎪⎩⎪⎨⎧>>22max gl gl t t I I 式中，I gl2：过流二段保护动作电流整定值（A ）t gl2：过流二段保护动作时间整定值（s ）2.3 负序一段保护装置设有CT 断线瞬时闭锁负序保护，以防止CT 断线引起的负序保护误动作。
2.3.1 保护动作逻辑框图I 2>I 21dz2.3.2保护动作判据⎩⎨⎧>>dz dzt t I I 21212 式中，I 21dz ：负序过流一段保护动作电流整定值（A ）t 21dz ：负序过流一段保护动作时间整定值（s ）2.4负序二段保护负序二段保护可以作为灵敏的不平衡电流保护使用，可以选择告警或跳闸。
2.4.1保护动作逻辑框图I 2>I 22dz2.4.2 保护动作判据⎩⎨⎧>>dzdzt t I I 22222 式中，I 22dz ：负序过流二段保护动作电流整定值（A ）t 22dz ：负序过流二段保护动作时间整定值（s ）2.5过负荷保护过负荷保护提供定时限、正常反时限、非常反时限、超常反时限供选择。
WDZ-5233电动机综合保护测控装置1装置功能WDZ-5233电动机综合保护测控装置主要用于10KV及以下2000KW及以上大型三相异步电动机的保护和测控。
2保护功能及原理WDZ-5233电动机综合保护测控装置具有WDZ-5231和WDZ-5232的所有功能，是差动保护和综合保护合一的装置，只是缺少了WDZ-5231中磁平衡差动保护功能。
保护功能参见WDZ-5231电动机差动保护装置和WDZ-5232电动机保护测控装置章节介绍。
2.1保护定值2.2软压板装置提供软压板功能，在进行软压板投退过程中，会产生软压板虚拟遥信变位信息。
3测控功能3.1测量功能提供三相电压、三相电流、有功功率、无功功率、功率因素、频率。
3.2开入提供标准24路开入。
3.3开出提供标准5路继电器输出，有7个开出接点。
3.4遥控提供断路器开关的遥控跳合闸操作。
3.5计量功能提供硬件正向有功、正向无功、反向有功、反向无功电能计量功能，同时提供正向有功、正向无功电能脉冲输出功能。
同时可以利用装置计算出的有功、无功，进行有功电能、无功电能累计。
3.6操作回路操作回路功能包括跳圈、合圈、跳位监视、合位监视、跳位信号输出、合位信号输出、控制回路断线输出、保护跳闸输出、遥控跳闸输出、遥控合闸输出、手动跳闸输入、手动合闸输入、DCS跳闸输入、保护跳闸输入、2路位置联跳或保护联跳输出等。
3.74~20mA输出装置提供1路4～20mA输出，可选配2路4~20mA输出，可以任意整定所对应的测量量和倍数。
3.8电动机管理功能电动机起动时间、最大起动电流、起动过程录波电动机累计运行时间、上次运行时间电动机累计分闸次数、累计合闸次数电动机起机次数统计4背板端子和接线原理图4.1模拟量输入U a、U b、U c为电动机电压，装置中作为保护和测量电压共同输入，线电压接入，额定电压为100V。
I A、I B、I C为测量电流，需从专用测量CT输入。
测量电流有额定5A和1A之分。
