机电安装工程鲁班奖施工图片与不规范的施工图片对比

机电安装工程的施工做法在工程评优包括鲁班奖评审中，机电安装工程首先应保证各专业的使用功能和安全性能，凡违反强制性条文的或存在严重安全隐患的、工程质量通病的，都是不能通过创优工程评审的。

在创优策划及实施监控中，机电安装工程要把控七大重点：①地下区域管线布局；②各功能用房；③屋面布局；④电井及管井安装；⑤卫生间安装；⑥吊顶内安装；⑦安装细部工艺处理。

一、地下区域管线布局在地下室包括地下车库和公共走道上部空间，常规都布满了各种水、电、暖、燃气、通风、空调管道。

这些管道纵横交错，多的高达7～8层。

布局要求合理美观，在创优策划中应认真进行二次部署，认真安装施工。

◆水暖电多种管线纵横交错，布置有序：二、各功能用房各种机房，如空调机、水泵房、锅炉房、配电房、智能化控制用房等，是最能体现工艺水平的部位。

各种管线、设备布置是否合理有序，安装工艺水平是否精细，将直接影响设备运行、功能正常发挥和观感效果。

多种支吊架设置、工艺管线首先应考虑其安全性、合理性，不能为就美观而影响使用功能。

要考虑设备的标高方位与管线布置相互配合，既满足功能要求，又满足美观要求。

各种油漆、保温层、涂料的颜色及标识、也将给观感效果带来极大的影响，因此必须精细策划与施工。

◆空调冷冻机房设备、管道布置整齐有序，管道共用吊架，布置美观。

◆设备管道保温做工精细、布局精美，装饰、安装的高度统一，布局与油漆色彩相得益彰；泵房设备布置有序规范、排列整齐，油漆色泽明快、布局整洁明亮。

◆配电房设备布置规范有序、排列整齐，安装的高度统一，整洁明亮。

三、屋面布局：管道、设备、避雷系统屋面是必检之处，有很多屋面都设有排烟、水塔等设备，另有管线、避雷、照明灯具等。

为考虑屋面美观，功能完善，必须二次设计，综合布局。

与土建、屋面装饰密切配合，统一策划，考虑好了将更进一步完善安装工程的功能，而且还对成品保护起到良好作用。

可以考虑有意制造一些亮点，作一些人性化小品，以起到画龙点睛的作用。

工程质量鲁班奖实例施工细部做法图文解析一、基础与主体结构施工阶段细部做法1、墙体钢筋绑扎时设置水平、竖向梯格筋，以控制保护层厚度、截面尺寸和钢筋位移，梯格筋端部刷防锈漆。

2、柱子钢筋绑扎时设置外置式箍筋框，以控制纵筋间距、保护层厚度、截面尺寸和钢筋位移等。

3、皮数杆控制柱箍筋位置和间距。

4、为保证柱子垂直度、表面平整度等指标，圆柱采用定型钢模板，方柱均采用18mm厚木夹板。

5、为保证地下室弧形墙的弧度、垂直度、表面平整度等指标，加快施工进度，局部采用可伸缩弧形模板。

6、为保证外墙竖向连接处接缝严密，避免“凸台”、“凹槎”现象，在底层墙体临近顶板处预埋穿墙螺栓，设计外墙模板小挑架。

7、楼板水电洞口采用预制整体定型模板预留，严禁事后开凿。

8、后浇带、施工缝处分隔模板作开圆洞处理，以便水平钢筋贯穿。

9、加气砼砌块统一勾缝细部处理。

二、装饰装修施工阶段细部做法1、管道底部做成锥体形状，美观大方。

2、地漏处面砖细部做法。

3、卫生洁具安装居中，稳固；地漏设置合理，美观。

4、吊顶标高线的水平控制到位，吊点分布均匀牢固。

5、地砖接缝平整、颜色一致。

6、室内面砖墙面变形缝细部做法。

7、卫生间离缝铺贴，水平缝2.5MM，垂直缝3MM，有效消除视觉误差，立体感强，简洁大方。

三、安装工程施工阶段细部做法1、管井内各种管道的安装时，用不同颜色加以标识，U形卡使用圆钢套塑料软管。

2、管道穿板护套细部处理。

3、开关、插座标高一致。

4、柜内线缆排列清晰。

5、管道标识明确、排列整齐。

6、风管变截面过渡做法。

7、机房设备基础有组织排水细部做法。

8、管廊层次分明、布置合理。

来源建筑工程鲁班联盟工程质量整理。

机电安装工程施工典型做法图集机电安装工程施工典型做法图集机电安装工程施工典型做法图集《机电安装工程施工典型做法图集》编制组组长：张志明副组长：沈文斌倪金华编制人员：王海兵姜会浩李冉付培江张洪涛赵冰陈承伟王振国杨金龙李兆俊付强武思进刘丽梅杨国李军杨丽机电安装工程施工典型做法图集前言为提升局机电安装工程施工作业标准化、规范化水平，在整合已有的企业标准和图集的基础上，编制了《机电安装工程施工典型做法图集（2014版）》（以下简称《图集》）。

《图集》以规范化、标准化为出发点，力求统一性和可操作性，以机电安装工程中细部节点的做法为重点进行编写，内容共包括3 大分部110个分项，旨在突出现有国家规范、标准中未表述或表述不清楚的典型做法。

《图集》适用于我局承接的建筑机电安装工程施工项目，《图集》的编制依据均为现行的国家标准、规范、图集及行业建设标准，不涉及地区及其他标准。

《图集》在编写过程中，局属各单位和业内专家提出了许多宝贵的意见和建议，在此表示衷心的感谢，由于编制时间仓促，编者水平有限，《图集》存在不足之处在所难免；在执行过程中，敬请各单位和业内专家及时反馈建议和意见，以利继续修订和完善。

机电安装工程施工典型做法图集编制依据：《建筑给水薄壁不锈钢管管道工程技术规程CECS153-2003》《给水排水管道工程施工及验收规范 GB50268-2008》《建筑给水排水及采暖工程施工质量验收规范GB50242-2002》《建筑给水塑料管道工程技术规程CJJ/T98-2003》《建筑电气工程施工质量验收规范GB50303-2002》《电气装置安装工程电缆线路施工及验收规范GB50168-2006》《电气装置安装工程接地装置施工及验收规范GB50169-2006》《建筑物防雷工程施工与质量验收规范GB50601-2010》《工业设备及管道绝热工程设计规范GB50264-1997》《通风与空调工程施工质量验收规范GB50243-2002》《建筑给水薄壁不锈钢管道安装10S407-2》机电安装工程施工典型做法图集目录一.给水排水工程 (1)1.1室内给水系统 (2)1.1.1给水薄壁不锈钢管安装 (2)1.1.2钢管安装 (4)1.1.3无规共聚聚丙烯(PP-R)给水管安装 (7)1.1.4铜管钎焊 (8)1.1.5管道过伸缩缝的做法 (9)1.1.6室内管道支架及吊架 (10)1.1.7管井共用支架制作安装 (15)1.1.8固定支架的安装 (16)1.1.9水箱安装 (18)1.2室内排水系统 (19)1.2.1排水用柔性接口铸铁管安装 (19)1.2.2排水用硬聚氯乙烯（PUC-U）管道安装 (21)1.2.3套管安装 (22)1.2.4潜污泵安装 (27)1.2.5雨水斗安装 (29)1.3室内热水系统 (30)1.3.1管道和设备保温 (30)1.3.2补偿器安装 (32)机电安装工程施工典型做法图集1.4卫生器具安装 (33)1.4.1洁具安装 (33)1.5室外给排水系统 (40)1.5.1给水球磨铸铁安装 (40)1.5.2给水HDPE管安装 (41)1.5.3混凝土排水管道安装 (42)二.通风空调工程 (43)2.1风管安装 (43)2.1.1法兰风管制作安装 (44)2.1.2无法兰风管制作安装 (45)2.1.3复合风管制作安装 (46)2.1.4风管支吊架一 (47)2.1.5风管支吊架二 (48)2.1.6风管软连接 (49)2.1.7风管出屋面做法 (50)2.1.8风管过伸缩缝做法 (51)2.2风管部件的安装 (52)2.2.1防火阀安装 (52)2.2.2排烟口安装 (53)2.2.3风口安装 (54)机电安装工程施工典型做法图集2.3通风空调设备安装 (55)2.3.1落地风机安装 (55)2.3.2吊装风机安装 (56)2.3.3屋顶风机安装 (57)2.4空调制冷设备安装 (58)2.4.1风机盘管安装 (58)2.4.2空调箱安装 (59)2.4.3水冷机组安装 (60)2.4.4.风冷机组安装 (61)2.4.5冷却塔安装 (62)2.4.6卧式水泵安装 (63)2.4.7立式水泵安装 (64)2.4.8水泵及机房内支架安装 (65)2.5采暖系统安装 (66)2.5.1容积式热交换器安装 (66)2.5.2板式换热器安装 (67)2.5.3仪表安装 (68)2.5.4散热器安装 (69)2.6防腐与绝热 (70)2.6.1室内风管保温 (70)2.6.2室外风管保温 (71)机电安装工程施工典型做法图集2.7标识 (72)2.7.1管道标识 (72)2.7.2设备标识 (73)三.电气工程 (74)3.1配电柜（盘）、照明配电箱的安装 (75)3.1.1高低压开关柜安装（一） (75)3.1.2高低压开关柜安装（二） (76)3.1.3配电箱（盘）明装（一） (77)3.1.4配电箱（盘）明装（二） (78)3.1.5配电箱（盘）暗装 (79)3.1.6 SM、BM砌块配电箱安装 (80)3.1.7配电箱内接线 (81)3.1.8盘柜内电缆头制作安装 (82)3.2母线安装 (83)3.2.1封闭母线安装 (83)3.2.2母线连接 (84)3.3电缆桥架安装和桥架内电缆敷设 (85)3.3.1电缆桥架及支架安装（一） (85)3.3.2电缆桥架及支架安装（二） (86)3.3.3桥架、线槽及支吊架安装（三） (87)3.3.4桥架、线槽伸缩节安装 (88)机电安装工程施工典型做法图集3.3.5电缆桥架引出装置 (89)3.3.6桥架垂直引下做法 (90)3.3.7屋面桥架、线槽安装 (91)3.3.8强电竖井桥架、线槽穿楼板防火封堵 (92)3.3.9电缆桥架水平防火区封堵 (93)3.3.10桥架内电缆敷设 (94)3.3.11预应力空心楼板吊标预留（国家专利） (95)3.4金属管、塑料管及线槽施工 (96)3.4.1配管连接 (96)3.4.2管盒连接 (97)3.4.3金属软管与接线盒连接 (98)3.4.4吊顶内接线盒标准定位固定（国家专利） (99)3.4.5管路固定 (100)3.4.6钢管暗配（一） (101)3.4.7钢管暗配（二） (102)3.4.8钢管在墙、柱中暗配 (103)3.4.9钢管穿外墙、屋面板安装 (104)3.4.10钢管过伸缩缝、沉降缝安装 (105)3.4.11直埋电缆穿墙保护管安装 (106)3.4.12钢管明配（一） (107)3.4.13钢管明配（二） (108)3.4.14钢管沿墙、柱明配（三） (109)3.4.15钢管在电气井内明配（四） (110)3.4.16电动机配管安装（五） (111)3.4.17电动机配管安装（六） (112)机电安装工程施工典型做法图集3.4.18冷却塔、风机、屋顶水箱配管安装（七） (113)3.4.19硬质塑料（PVC）管安装 (114)3.4.20硬质塑料（PVC）管在现浇混凝土中安装（二） (115)3.4.21硬质塑料（PVC）管在墙、柱中暗装（三） (116)3.4.22地面内暗装金属线槽安装 (117)3.4.23地面内暗装金属线槽支架做法 (118)3.4.24各种结构地面内金属线槽安装方法 (119)3.5灯具、开关、插座安装 (120)3.5.1普通灯具安装 (120)3.5.2专用灯具安装 (121)3.5.3开关插座安装 (122)3.6防雷接地安装 (123)3.6.1接地装置安装 (123)3.6.2避雷引下线和变配电室接地干线敷设 (124)3.6.3接闪器安装（避雷带） (125)3.6.4接闪器安装（避雷针） (126)3.6.5屋面设备防雷接地 (127)3.6.6接地测试点安装 (128)3.7等电位安装 (129)3.7.1建筑物等电位联结 (129)3.8通用电气设备安装 (130)3.8.1干手机及排气扇安装 (130)机电安装工程施工典型做法图集3.8.2防火卷帘电气安装 (131)3.8.3防火阀及排烟阀安装 (132)3.8.4葫芦式浮球安装（一） (133)3.8.5葫芦式浮球安装（二） (134)机电安装工程施工典型做法图集一、给水排水工程01机电安装工程施工典型做法图集021.1室内给水系统1.1.1给水薄壁不锈钢管安装1.给水薄壁不锈钢管卡压式连接给水排水工程基本要求：1、管材应采用机械或等离子方法切割，切口端面应平整。

★★建筑工程施工质量优秀做法照片集锦（创鲁班奖）★★工程质量创优是促进企业提高工程质量的手段、方法，而不是目的。

抓工程质量创优不能本末倒置。

通过抓工程质量创优可以树立企业的品牌、增强企业的凝聚力、提高员工的质量意识、提高企业的管理水平和凝聚力，从而提高企业总体的质量水平以及团结、奋发、向上的团队精神“鲁班奖”是行业性荣誉奖，属于民间性质。

1996年7月，根据建设部“两奖合一”的决定，将1981年政府设立并组织实施的“优质工程奖”与“建筑工程鲁班奖”合并，奖名定为“中国建筑工程鲁班奖”，每年评选一次，奖励数额限为每年80个。

【热门搜索】鲁班奖创优策划方案施工质量创优汇报质量优秀做法博文·建筑工程优秀做法照片展示—主体结构主体结构的优秀做法及图片主体结构几何尺寸的控制直接影响到后续施工的质量，减少结构的打凿和修补量，降低因结构几何尺寸控制不到位而造成的工程硬伤，也大大降低因结构尺寸的偏差造成的抹灰过厚，减少空鼓/开裂风险。

主体结构几何尺寸如何控制？传统做法引起结构几何尺寸偏差的主要原因是由于采用的木方截面尺寸不统一，解决的方法：大钢模、钢方通或槽钢、进口木方、普通木方进场后再进行截面尺寸的统一加工处理。

主体结构几何尺寸如何控制？在采用普通木方组织模板搭设时应组织施工班组进行支模体系的样板学习，模板搭设完成后应对模板进行实测检查。

检查验收合格后方可组织砼的浇灌施工。

为控制预留洞口尺寸建议采用钢模组织洞口预留。

建议主体结构阶段弹设的施工控制线应做标记进行保留，后续砌筑工程、灰饼的设置、底盒的安装、抹灰的控制均以该控制线为准，以减少施工误差。

楼地面压槽深度不得超过1.5cm，以保证钢筋保护层厚度。

压槽应控制好时机，过早易因周边振捣引起压槽钢管自重下沉，造成压槽过深。

主体结构观感较好泵管洞口处浇筑挡水坎，防止养护水沿洞口漏下砌筑工程的优秀做法及图片反坎浇筑前需将结构面凿毛并湿润，浇筑高度需满足设计要求外窗洞口设置压顶梁，深入墙体长度不小于400mm，高度不小于120mm。

国优、鲁班奖工程资料复查要点（机电安装工程）国家优质工程、鲁班奖施工资料复查(机电安装工程)目录1.前言2.国家优质工程、鲁班奖的施工资料复查的依据3.建筑给水、排水及采暖工程资料4.建筑电气工程资料5.通风与空调工程资料核查重点6.电梯工程资料核查重点7.智能建筑工程资料核查重点1. 前言为切实做好国家优质工程、鲁班奖的复查预备,并使正在实施创优的在施工程做好施工管理,按照历年来国家优质工程、鲁班奖复查的经验与体会,特编写本课件。

本课件适用于一般公共建筑、居住建筑等建筑工程。

特殊建筑工程,如大型体育建筑、文化建筑、医疗建筑等亦可参考。

施工资料是国家优质工程、鲁班奖复查是的重要检查内容,是复查组各专业专家确认工程质量??内在质量、功能质量的唯一依据。

所以,迎检工程必需认真预备,而拟创优的在施工程应在施工进程中注意编制、搜集。

2.施工资料复查的依据国家优质工程、鲁班奖在资料复查时主要依据是国家工程建设标准强制性条文、《建筑工程施工质量验收统一标准》GB 50300-2001,和相应的国家技术规范、规程及标准,工程所在地方的技术规范、规程、标准和企业标准。

施工资料复查的重点是资料本身的完整性、真实性,和通过资料所反映的工程内在质量与功能质量的靠得住性。

国家优质工程、鲁班奖是复查时没有超越国家、行业、地方技术标准的特殊标准或特殊要求。

所以,在预备迎检和创优时,不要刻意提高标准,只要在施工资料中全面反映施工企业严格按设计要求施工,施工质量符合国标、行标、地标的规定,就可以够通过复查。

3.建筑给、排水及采暖工程资料建筑给、排水及采暖工程主要检查资料:1. 图纸会审记录、设计变更、洽商记录;2. 施工方案、技术交底;3. 施工日记;4. 材料、设备合格证、检测报告;5. 施工记录;6. 实验、检测记录、调试记录;7. 质量验收记录;8. 完工图。

材料及设备生活给水用管材不得采用镀锌钢管,并应有检测报告,必要时应对进场材料进行复检。

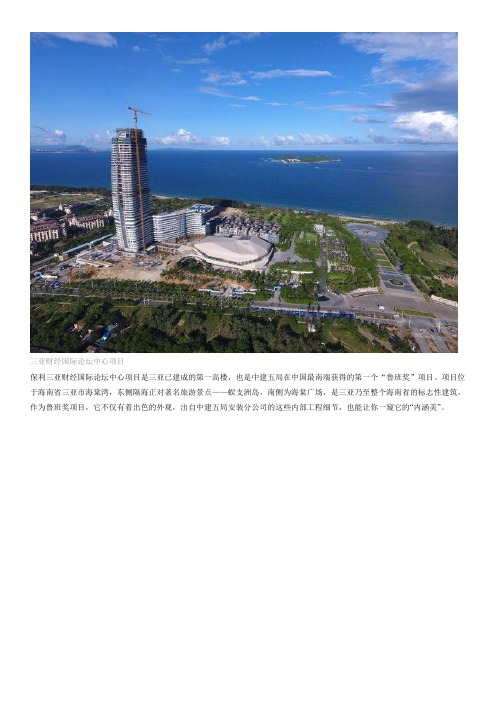

三亚财经国际论坛中心项目保利三亚财经国际论坛中心项目是三亚已建成的第一高楼，也是中建五局在中国最南端获得的第一个“鲁班奖”项目。

项目位于海南省三亚市海棠湾，东侧隔海正对著名旅游景点——蜈支洲岛，南侧为海棠广场，是三亚乃至整个海南省的标志性建筑。

作为鲁班奖项目，它不仅有着出色的外观，出自中建五局安装分公司的这些内部工程细节，也能让你一窥它的“内涵美”。

稳压泵房设备整齐，油漆精美，阀门、螺栓用PVC套管防腐环形公共走道安保机房设备排列整齐，系统运行正常可靠柴油发电机房地下室管线排布运用BIM技术，安装精美排布合理，最大限度提升空间地下室管线排布运用BIM技术，安装精美排布合理，最大限度提升空间地下室环氧树脂漆清晰明亮，标示整齐地下室环氧树脂漆清晰明亮，标示整齐地下室梯式桥架内电缆敷设整齐电井内设备、桥架排布合理，标识整齐，封堵美观电井桥架接地到位，封堵精美多联机空调机房设备整齐，冷媒管排布精美分、集水器保温紧密，阀门安装成排成线风管保温钉间距统一，标识居中对齐公寓楼水表间阀门、水表安装整齐，管道间距一致管道安装采用联合支架，层次分明空调机房风机减振措施规范可靠，接地到位冷媒管安装采用联合支架，利用PVC套管固定母线接地良好，支架牢固可靠，母线排列整齐排风机房风管封堵到位，软接长度合理热水机房管道采用落地式支架，保温紧密，标识整齐设备基础、排水沟与地坪漆边角线在同一直线十二层热水机房空间布局合理，设备、管线安装整齐水管井管道排布间距一致，封堵精美，标识高度统一屋面风机安装居中对正，减振可靠屋面风机重叠设置，充分利用空间制冷机房设备安装齐整，接地到位，排水沟整齐划一屋面栏杆接地可靠，标识清晰制冷机房水泵成排成线，电源线排布整齐，接地到位。

鲁班奖机电安装工程的施工做法在建筑领域，鲁班奖是一项备受推崇的荣誉，代表着工程质量的卓越和施工技艺的精湛。

机电安装工程作为建筑工程的重要组成部分，其施工质量直接影响着建筑物的使用功能和安全性。

要获得鲁班奖，机电安装工程必须在施工过程中严格遵循一系列高标准的施工做法。

首先，在施工前的规划和设计阶段，就需要精心策划。

项目团队要深入了解建筑的功能需求，对机电系统进行全面的分析和设计。

这包括电气系统、给排水系统、暖通空调系统等各个方面。

通过精确的计算和模拟，确保系统的容量、布局和参数设置能够满足建筑物的使用要求，并且具备良好的节能效果和运行稳定性。

在材料和设备的选择上，必须坚持高标准、高质量。

选用知名品牌、经过严格检测和认证的产品，确保其性能可靠、经久耐用。

对于关键的设备，如大型空调机组、变压器、水泵等，要进行严格的进场检验和测试，杜绝不合格产品进入施工现场。

施工过程中的工艺控制是确保质量的关键环节。

电气系统的施工中，布线要整齐规范，线槽和线管的安装要牢固、平整，线缆的连接要牢固可靠，且要做好绝缘和防火处理。

配电箱和配电柜的安装要符合规范要求，内部接线清晰、标识明确。

给排水系统的施工，管道的安装要保证坡度正确，避免出现积水和倒流现象。

管道的连接要严密，防止渗漏。

阀门的安装位置要便于操作和维修，且要进行严格的试压和冲洗，确保系统的畅通和无泄漏。

暖通空调系统的施工，风管的制作和安装要保证密封性，减少漏风损失。

空调机组和风机的安装要平稳、牢固，减震措施要到位，减少运行时的振动和噪音。

冷媒管道的安装要严格按照规范进行焊接和保压试验，确保系统的制冷效果和安全性。

在施工过程中，质量检验和验收工作要贯穿始终。

建立严格的质量检查制度，对每一道工序进行细致的检查和验收。

发现问题及时整改，绝不放过任何一个质量隐患。

同时，要做好施工记录和资料的整理，为工程的验收和评优提供详实的依据。

安全管理也是不容忽视的重要方面。

施工现场要设置完善的安全防护设施，施工人员要经过严格的安全培训，遵守安全操作规程。

创建鲁班奖交底资料（机电部分）
鲁班奖到底是个什么样的标准？
鲁班奖的要求就是国家现行验收规范。

鲁班奖要求：
1、室外给排水：（室外）
2、室外电气工程：（室外）
1、给排水工程（地下室）
道附件标高统一，方向一致，固定牢固，2、消防工程
3、暖通工程（地下室）
4、电气工程（地下室）
1、空调主机房（设备房）
2、水泵房
3、配电房
4、发电机房、热水机房
楼层：
屋面：
防止冲刷。

雨水口应设置钟罩式地漏，水措施。

虹吸雨水口标高应符合要求。

施工中应避免的几个问题：
1、当吊顶有凹、凸变化的造型时，喷淋头、烟感探头等消防设施必须在保证其功能的前提下进行布置，绝不能因吊顶的造型影响喷水和烟雾探测的效果。

2、必须杜绝装饰工程与安装工程相互污染。

由于工期等原因，交叉作业有时是不可避免的，但交叉污染的现象不得出现。

3、电气工程中的接地问题：
a.电气工程中的接地是否良好直接关系到系统的正常工作和人身安全，所以不容忽视，必须按规范的要求做好。

b.金属穿线管接头部位的跨接必须牢固可靠。

当采用镀锌钢管时，无论是明装还是暗埋均严禁采用套管焊接或焊接跨接的方式。

c.金属桥架或线槽的接地必须严格执行规范要求。

206张照片无死角展示鲁班奖创优做法，精彩不容错过！“质量是工程永恒的主题，本文用206张照片，详细描述了工程创优的各个细部的做法。

工程如果都能做成这样，就没有质量问题了吧！一、屋面混凝土屋面层隔热板屋面层广场砖屋面层磁片屋面层广场砖屋面层通气管细部做法1通气管细部做法2通气管细部做法3通气管细部做法4排气孔做法1排气孔做法2排气孔做法3排气孔做法4排气孔做法5排气孔做法6栈桥做法1栈桥做法2水簸箕做法1水簸箕做法2水簸箕做法3水簸箕做法4爬梯做法1爬梯做法2排气风帽细部做法1排气风帽细部做法2排气风帽做法3排气风帽做法4排气风帽做法5刮白女儿墙做法水泥粉刷女儿墙做法1水泥粉刷女儿墙做法2泛水做法1泛水做法3泛水做法3泛水做法5泛水做法6女儿墙水泥压顶做法1女儿墙水泥压顶做法2女儿墙面砖压顶做法1女儿墙面砖压顶做法2屋面变形缝做法女儿墙变形缝变法女儿墙压顶滴水做法1女儿墙压顶滴水做法2屋面构架滴水做法1屋面构架滴水做法2屋面构件面砖饰面排版1屋面雨蓬做法1屋面雨蓬做法2避雷带做法避雷带引下线标识避雷网支架根部收口屋面风机做法风机标识风管软接间接地跨接屋面景观灯做法1屋面景观灯做法1屋面冷却塔、阀门、管道安装屋面管道、支架接地做法金属栈桥接地跨接二、电梯机房上返式电梯间做法钢丝洞口做法地面电缆桥架做法电梯主机支墩做法三、楼梯间石材楼梯做法石材踏步踢脚线做法顶层休息平台10cm翻口做法梯段侧面挡水板块材踏步做法1块材踏步做法2水泥砂浆粉刷楼梯做法1水泥砂浆粉刷楼梯做法2踏步防滑条做法踏步阳角嵌铜条做法水泥砂浆粉刷踢脚线做法滴水线做法四、室内装修地砖铺贴排版合理1地砖铺贴排版合理2地砖铺贴排版合理3地砖铺贴排版合理4地砖铺贴排版合理5地砖铺贴排版合理6墙、地砖对缝铺贴1墙、地砖对缝铺贴2根部打胶到位块材踢脚线做法不锈钢踢脚线做法室内吊顶灯具、烟感、喷淋头、广播、风口应做到成行成线室内吊顶灯具、烟感、喷淋头、广播、风口应做到成行成线涂料与石材交接处理顶棚涂料与墙纸交接处理顶棚与墙面交接处理1顶棚与墙面交接处理2风口居中安装五、门窗块料窗台做法水泥砂浆粉刷窗台做法涂料窗户滴水线做法块材老鹰嘴滴水线做法涂料窗户滴水线做法合页细部安装做法六、卫生间洁具居中安装1洁具居中安装2地漏居中安装1地漏居中安装2地漏居中安装3地漏居中安装4卫生间门套根部处理1卫生间门套根部处理2洗脸盆下水管做法洗脸盆下水管做法洗脸盆下水口处理七、管道井管道井1管道井2八、强弱电井强弱电井1强弱电井2九、新风机房十、地下车库水泥砂浆百页车道入口水泥砂浆钢管压槽车道入口。
