ABB机器人程序编写规范

ABB程序编辑1. 简介1.1 目的和范围本文档旨在提供关于ABB程序编辑的详细信息，包括操作步骤、注意事项等。

1.2 定义和缩写词汇解释2. 准备工作在进行ABB程序编辑之前，需要完成以下准备工作：2.1 操作环境搭建：确保计算机上已安装适当版本的RobotStudio软件，并连接到目标设备。

3. ABB RobotStudio简介及基础知识回顾此章节将对RobotStudio软件进行简要介绍，并复习一些与ABB编程相关的基础知识。

4.创建新项目创建一个新项目是开始使用Robot Studio 的第一步。

此章节将指导您如何创建并配置一个新项目。

5.添加模型文件添加模型文件可以帮助我们构建虚拟场景以便更好地理解实际应用中所需执行任务。

这里会讲述如何添加各种类型（CAD, SolidWorks）格式化数据来相应物体或者系统组成部分。

6.设置仿真参数设置仿真参数有利于验证你设计出来得方案是否可行性高，在现实生产过程中能否正常运转起来；同时也为后续的仿真分析提供了基础数据。

7.创建程序在RobotStudio中，您可以使用ABB RAPID编程语言来创建程序。

本章节将介绍如何使用RAPID编辑和调试代码。

8. 调试与测试为确保所编写的程序能够正常运行并达到预期效果，在完成后需要进行一系列的调试和测试工作。

此章节会详细讲解相关步骤及注意事项。

9. 导出项目文件完成所有开发、验证以及优化之后，我们还需导出相应得结果报告或者其他格式文档用于保存备份或分享给他们同伴查看等操作；这里主要是指导大家通过简单几个就可实现快速高效地目标文件10. 总结经过以上各种环境配置设置,模型添加,参数设定,Rapid 编辑 ,debugging and testing 这些流程处理完毕之后，你已经掌握了一个全面系统性建立虚拟场景，并且对其进行Rapid 程序设计11.附件：- 示例代码：包含示例ABB程序编辑代码。

12.法律名词及注释：- ABB: 全称安川电气株式会社（Asea Brown Boveri Ltd），总部位于瑞士苏黎世，是一家全球领先的工业自动化和电力技术公司。

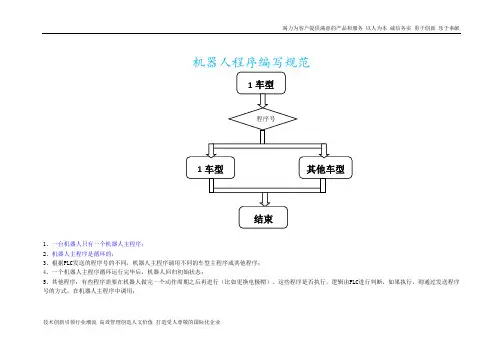

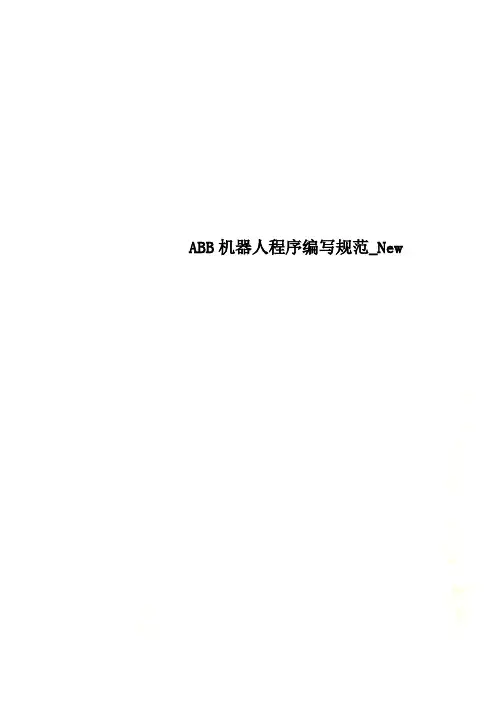

ABB机器人程序编写规范_NewABB机器人程序编写规范机器人程序编写规范1车型1车型程其他车型结束1、一台机器人只有一个机器人主程序；2、机器人主程序是循环的；3、根据PLC发送的程序号的不同，机器人主程序调用不同的车型主程序或其他程序；4、一个机器人主程序循环运行完毕后，机器人回归初始状态；5、其他程序：有些程序需要在机器人做完一个动作周期之后再进行（比如更换电极帽）。

这些程序是否执行，逻辑由PLC进行判断，如果执行，则通过发送程序号的方式，在机器人主程序中调用；车型主程序1、编写各车型主程序前，需要对机器人在该车型上所需完成的工作内容进行流程分解；2、分解后的流程动作分别编写子程序；3、各车型主程序负责对这些子程序进行动作顺序的排序、调用；4、右图为程序示例：（原位到等待位的）准备动作、抓取工件、放置工件、放置抓手、抓取焊枪、焊接、回原位；5、每一次调用焊接程序完毕，都需要判断是否需要修磨；6、提醒：工具切换动作、修磨动作由于可以被其他程序调用，不能算作某个车型的流程动作。

（见后：其他动作程序）一、基本命名设定：机器人主程序：main车型主程序：此种生产线车型型号 ...焊接程序：weld抓取工件（或从车身上抓取定位抓手）：pick**放置工件（或将定位抓手放置到车身）：drop***涂胶程序：glue螺柱焊程序：stud打号程序：stamp（所有工具切换时的）工具抓取：dockon（所有工具切换时的）工具放置：dockoff修磨程序：tipdress到服务位置（维护、更换电极帽等）：service准备动作程序：hometowait回原位程序：waittohome换电极冒程序：tipchange以上是机器人程序的命名。

关于信号的一般命名水压,气压，焊钳温控，干涉区信号程序：进入干涉区前调用rInterlock的子程序，出干涉区时必须用MOVELDO、MOVJDO指令复位干涉信号。

二、编号规则：1、对于分解好的流程动作，一律在动作命名后添加编号“_x”，以方便用户理解流程顺序。

一、abb工业机器人轨迹程序的概述ABB工业机器人是一种自动化设备，可以执行重复性高、精度要求高的工业生产任务。

工业机器人的轨迹程序是指机器人执行特定任务时，所需沿着的路径和相应的动作序列。

编写abb工业机器人的轨迹程序，是指在ABB RobotStudio等软件评台上，根据生产任务需求，通过精确的操作与程序设计，使机器人能够按照预定的轨迹以及相应的动作进行工作。

二、编写abb工业机器人轨迹程序的步骤1. 确定工作任务和需求在编写ABB工业机器人轨迹程序之前，首先需要明确工作任务和需求，包括生产产品的规格、数量和质量要求，以及机器人在生产过程中需要执行的动作和路径。

只有在明确了工作任务和需求后，才能有针对性地开始编写轨迹程序。

2. 安装和调试机器人系统在开始编写轨迹程序之前，需要对ABB工业机器人系统进行安装和调试，确保机器人能够正常工作，包括机械结构、控制系统以及传感器等各个方面的功能。

3. 选择合适的编程软件ABB RobotStudio是ABB公司的机器人编程软件，通过该软件可以对ABB工业机器人进行编程、仿真和实时监控。

在编写轨迹程序时，选择合适的编程软件非常重要，可以提高程序设计的效率和精度。

4. 编写轨迹程序在ABB RobotStudio软件评台上，通过图形化编程或者文字编程，编写ABB工业机器人的轨迹程序。

在编写轨迹程序时，需要考虑机器人的运动方式、安全保护、工作负载和姿态控制等方面的因素。

5. 仿真和调试在编写完轨迹程序之后，进行仿真和调试工作，验证程序的正确性和实用性。

通过仿真可以模拟真实生产过程中的各种情况，确保轨迹程序可以满足生产需求并且符合安全标准。

三、abb工业机器人轨迹程序编写的技术要点1. 轨迹规划在编写轨迹程序时，需要对机器人的轨迹进行规划，确保机器人能够按照合适的路径进行运动。

轨迹规划的关键是要考虑到工作空间的限制、障碍物的规避以及姿态的调整等因素。

2. 动作控制在编写轨迹程序时，需要对机器人的动作进行精确控制，包括位置控制、速度控制和加速度控制等。

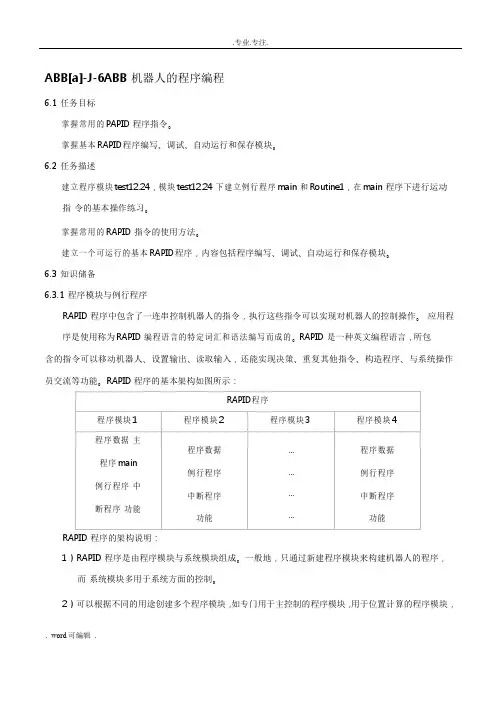

ABB[a]-J-6ABB 机器人的程序编程6.1 任务目标掌握常用的PAPID 程序指令。

掌握基本RAPID程序编写、调试、自动运行和保存模块。

6.2 任务描述◆建立程序模块test12.24，模块test12.24 下建立例行程序main 和Routine1，在main 程序下进行运动指令的基本操作练习。

◆掌握常用的RAPID 指令的使用方法。

◆建立一个可运行的基本RAPID程序，内容包括程序编写、调试、自动运行和保存模块。

6.3 知识储备6.3.1 程序模块与例行程序RAPID 程序中包含了一连串控制机器人的指令，执行这些指令可以实现对机器人的控制操作。

应用程序是使用称为RAPID 编程语言的特定词汇和语法编写而成的。

RAPID 是一种英文编程语言，所包含的指令可以移动机器人、设置输出、读取输入，还能实现决策、重复其他指令、构造程序、与系统操作员交流等功能。

RAPID 程序的基本架构如图所示：RAPID 程序的架构说明：1）RAPID 程序是由程序模块与系统模块组成。

一般地，只通过新建程序模块来构建机器人的程序，而系统模块多用于系统方面的控制。

2）可以根据不同的用途创建多个程序模块，如专门用于主控制的程序模块，用于位置计算的程序模块，用于存放数据的程序模块，这样便于归类管理不同用途的例行程序与数据。

3）每一个程序模块包含了程序数据、例行程序、中断程序和功能四种对象，但不一定在一个模块中都1 / 40有这四种对象，程序模块之间的数据、例行程序、中断程序和功能是可以互相调用的。

4）在RAPID 程序中，只有一个主程序main，并且存在于任意一个程序模块中，并且是作为整个RAPID 程序执行的起点。

操作步骤：6.3.2 在示教器上进行指令编程的基本操作ABB 机器人的RAPID 编程提供了丰富的指令来完成各种简单与复杂的应用。

下面就从最常用的指令开始2 / 40学习RAPID 编程，领略RAPID 丰富的指令集提供的编程便利性。

ABB[a]-J-6ABB 机器人的程序编程6.1 任务目标掌握常用的PAPID 程序指令。

掌握基本RAPID程序编写、调试、自动运行和保存模块。

6.2 任务描述建立程序模块test12.24，模块test12.24 下建立例行程序main 和Routine1，在main 程序下进行运动指令的基本操作练习。

掌握常用的RAPID 指令的使用方法。

建立一个可运行的基本RAPID程序，内容包括程序编写、调试、自动运行和保存模块。

6.3 知识储备6.3.1 程序模块与例行程序RAPID 程序中包含了一连串控制机器人的指令，执行这些指令可以实现对机器人的控制操作。

应用程序是使用称为R APID 编程语言的特定词汇和语法编写而成的。

RAPID 是一种英文编程语言，所包含的指令可以移动机器人、设置输出、读取输入，还能实现决策、重复其他指令、构造程序、与系统操作员交流等功能。

RAPID 程序的基本架构如图所示：RAPID 程序的架构说明：1）R APID 程序是由程序模块与系统模块组成。

一般地，只通过新建程序模块来构建机器人的程序，而系统模块多用于系统方面的控制。

2）可以根据不同的用途创建多个程序模块，如专门用于主控制的程序模块，用于位置计算的程序模块，用于存放数据的程序模块，这样便于归类管理不同用途的例行程序与数据。

3）每一个程序模块包含了程序数据、例行程序、中断程序和功能四种对象，但不一定在一个模块中都有这四种对象，程序模块之间的数据、例行程序、中断程序和功能是可以互相调用的。

4）在RAPID 程序中，只有一个主程序main，并且存在于任意一个程序模块中，并且是作为整个RAPID 程序执行的起点。

操作步骤：6.3.2 在示教器上进行指令编程的基本操作ABB 机器人的RAPID 编程提供了丰富的指令来完成各种简单与复杂的应用。

下面就从最常用的指令开始学习RAPID 编程，领略RAPID 丰富的指令集提供的编程便利性。

A B B机器人的程序编程 The latest revision on November 22, 2020ABB[a]-J-6ABB 机器人的程序编程任务目标掌握常用的PAPID 程序指令。

掌握基本RAPID程序编写、调试、自动运行和保存模块。

任务描述建立程序模块，模块下建立例行程序main 和Routine1，在main 程序下进行运动指令的基本操作练习。

掌握常用的RAPID 指令的使用方法。

建立一个可运行的基本RAPID程序，内容包括程序编写、调试、自动运行和保存模块。

知识储备程序模块与例行程序RAPID 程序中包含了一连串控制机器人的指令，执行这些指令可以实现对机器人的控制操作。

应用程序是使用称为RAPID 编程语言的特定词汇和语法编写而成的。

RAPID 是一种英文编程语言，所包含的指令可以移动机器人、设置输出、读取输入，还能实现决策、重复其他指令、构造程序、与系统操作员交流等功能。

RAPID 程序的基本架构如图所示：RAPID 程序的架构说明：1）RAPID 程序是由程序模块与系统模块组成。

一般地，只通过新建程序模块来构建机器人的程序，而系统模块多用于系统方面的控制。

2）可以根据不同的用途创建多个程序模块，如专门用于主控制的程序模块，用于位置计算的程序模块，用于存放数据的程序模块，这样便于归类管理不同用途的例行程序与数据。

3）每一个程序模块包含了程序数据、例行程序、中断程序和功能四种对象，但不一定在一个模块中都有这四种对象，程序模块之间的数据、例行程序、中断程序和功能是可以互相调用的。

4）在RAPID 程序中，只有一个主程序main，并且存在于任意一个程序模块中，并且是作为整个RAPID程序执行的起点。

操作步骤：在示教器上进行指令编程的基本操作ABB 机器人的RAPID 编程提供了丰富的指令来完成各种简单与复杂的应用。

下面就从最常用的指令开始学习RAPID 编程，领略RAPID 丰富的指令集提供的编程便利性。

技术创新引领行业潮流 高效管理创造人文价值 打造受人尊敬的国际化企业机器人程序编写规范1、一台机器人只有一个机器人主程序；2、机器人主程序是循环的；3、根据PLC 发送的程序号的不同，机器人主程序调用不同的车型主程序或其他程序；4、一个机器人主程序循环运行完毕后，机器人回归初始状态；5、其他程序：有些程序需要在机器人做完一个动作周期之后再进行（比如更换电极帽）。

这些程序是否执行，逻辑由PLC 进行判断，如果执行，则通过发送程序号的方式，在机器人主程序中调用；1车型 1车型程序号 其他车型 结束车型主程序Array 1、编写各车型主程序前，需要对机器人在该车型上所需完成的工作内容进行流程分解；2、分解后的流程动作分别编写子程序；3、各车型主程序负责对这些子程序进行动作顺序的排序、调用；4、右图为程序示例：（原位到等待位的）准备动作、抓取工件、放置工件、放置抓手、抓取焊枪、焊接、回原位；5、每一次调用焊接程序完毕，都需要判断是否需要修磨；6、提醒：工具切换动作、修磨动作由于可以被其他程序调用，不能算作某个车型的流程动作。

（见后：其他动作程序）技术创新引领行业潮流高效管理创造人文价值打造受人尊敬的国际化企业技术创新引领行业潮流高效管理创造人文价值打造受人尊敬的国际化企业技术创新引领行业潮流高效管理创造人文价值打造受人尊敬的国际化企业一、基本命名设定：机器人主程序：main车型主程序：此种生产线车型型号 ...焊接程序：weld抓取工件（或从车身上抓取定位抓手）：pick**放置工件（或将定位抓手放置到车身）：drop***涂胶程序：glue螺柱焊程序：stud打号程序：stamp（所有工具切换时的）工具抓取：dockon（所有工具切换时的）工具放置：dockoff修磨程序：tipdress到服务位置（维护、更换电极帽等）：service准备动作程序：hometowait回原位程序：waittohome换电极冒程序：tipchange以上是机器人程序的命名。

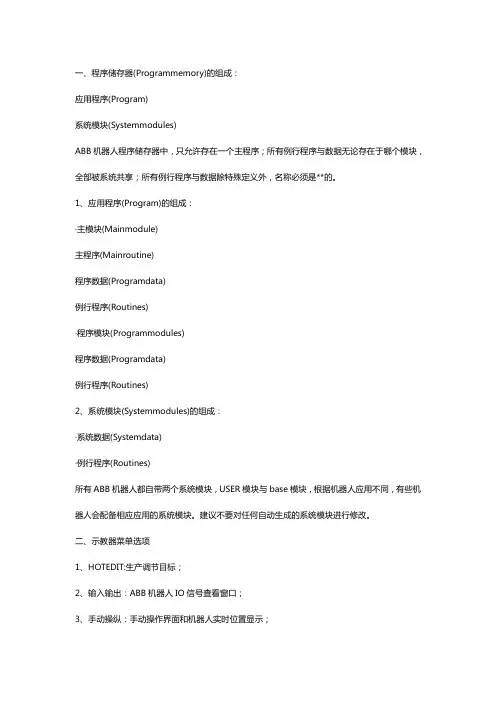

一、程序储存器(Programmemory)的组成：应用程序(Program)系统模块(Systemmodules)ABB机器人程序储存器中，只允许存在一个主程序；所有例行程序与数据无论存在于哪个模块，全部被系统共享；所有例行程序与数据除特殊定义外，名称必须是**的。

1、应用程序(Program)的组成：·主模块(Mainmodule)主程序(Mainroutine)程序数据(Programdata)例行程序(Routines)·程序模块(Programmodules)程序数据(Programdata)例行程序(Routines)2、系统模块(Systemmodules)的组成：·系统数据(Systemdata)·例行程序(Routines)所有ABB机器人都自带两个系统模块，USER模块与base模块，根据机器人应用不同，有些机器人会配备相应应用的系统模块。

建议不要对任何自动生成的系统模块进行修改。

二、示教器菜单选项1、HOTEDIT:生产调节目标；2、输入输出：ABB机器人IO信号查看窗口；3、手动操纵：手动操作界面和机器人实时位置显示；4、自动生产窗口：机器人自动运行画面；5、程序编辑器画面；（1）程序任务：机器人工作任务（2）程序模块：机器人任务下面的程序模块，可以建立多个程序模块（3）例行程序：在程序模块下面可以建立多个例行程序，在例行程序中编写指令；在例行程序中进行指令编写：6、程序数据：机器人运行时候需要的所有数据都有，根据机器人版本不断更新，功能不断丰富，机器人相应的程序数据就越多，高级指令越多，程序数据类型从几十种到目前一百多种；7、备份与恢复：机器人调试并能够正常运行以后，可以进行备份与恢复；备份当前系统，包括所有程序、程序数据、IO和系统信息等；当我们想恢复机器人某个正常工作运行状态时候可以选择对应的备份文件进行恢复，让机器人恢复到正常生产状态；8、校准：给机器人的轴进行校准，每个轴有一个伺服电机，进行零点校准，常用ABB的六轴关节机器人，在线性移动和使用指令之前必须先进行六轴校准操作，里面具体其他选项还要继续深入了解和校准；9、控制面板：机器人各种选项的进入窗口；10、事件日志：保存记录机器人正常运行和发生事故等状态的日志；11、机器人FlexPendant资源管理器，相当于个人电脑PC的资源管理器，可以查看机器人存储等信息；12、系统信息：以查看机器人硬件和软件信息，查看机器人IP地址，查看机器人存储信息、存储容量等等；12、重启：机器人重新启动类型；热启动：修改系统参数及配置后使其生效。

【原创】ABB机器人编程之程序流程指令（含案例）导读：机器人程序的执行是从上到下的方式，从第一条指令逐次扫描至程序的结尾，不断循环。

但是在某种场合，需要程序的等待、程序的跳转以及程序的停止，这些场合都会影响到程序的流程。

例如：在机器人抓取物料的时候，机器人抓完了之后，需要等机器人抓稳了，机器人才移动，这就需要进行程序的等待！那接下来我们来看几个关于程序流程指令吧！1.waitTime：用于等待给定的时间例1：WaitTime 0.5;程序执行等待0.5秒程序执行等待的最短时间（以秒计）为0 s。

最长时间不受限制。

分辨率为0.001 s。

详解：机器人程序指针执行到此条指令，必须等待0.5秒以后才继续往下执行！例2：WaitTime \InPos,0.5详解：在WaitTime指令后面加入了Inpos参数的含义就是：机器人到位且完全停止后才开始计时，时间到达0.5秒以后才继续往下执行！例3：MoveJ p1, vmax, fine, tool2;WaitTime \InPos,0.5;MoveJ p2, vmax, z30, tool2;详解：机器人到达P1位置点之后，并且机器人完全停止下来，才开始计时，时间到达0.5秒以后才机器人继续执行到达P2位置点。

2. WaitDI：用于等待，直至已设置数字信号输入例1：WaitDI di4, 1;仅在已设置di4输入后，继续程序执行。

详解：机器人程序指针执行到此条指令，需要等待开关信号di4为1的时候，才往下执行。

例2：WaitDI di0,1\MaxTime:=3;详解：在WaitDI di0,1指令后面加上了可选参数MaxTime:=3，则表示允许的最长等待时间3秒。

如果在3秒时间以内di0还没有为1，机器人则报错处理。

3. WaitUntil：用于等待，直至满足逻辑条件。

例如，其可以等待，直至已设置一个或多个输入例1：WaitUntil di4 = 1;仅在已设置di4输入后，继续程序执行。

ABB_ROBOT_Program(抓手机器人配伺服焊钳)ABB_ROBOT_Program(抓手机器人配伺服焊钳)一、概述ABB机器人在工业自动化领域中广泛应用，其灵活性和精准性使其成为自动化生产线中的重要组成部分。

本文将介绍ABB机器人的程序编写方法，以及其配备的抓手机器人和伺服焊钳的操作。

二、ABB机器人程序编写方法ABB机器人的程序编写使用的是ABB的机器人编程语言，即RAPID语言。

RAPID是一种结构化编程语言，可以实现机器人的运动控制和任务执行。

下面是一个简单的ABB机器人程序示例：PROC main()VAR num i;FOR i FROM 1 TO 10 DOMoveJ home;MoveL position[i];GripObj;MoveL home;ReleaseObj;ENDFORENDPROC上述示例程序使用FOR循环控制机器人在不同位置抓取并释放物体。

程序中的MoveJ和MoveL指令用于控制机器人的运动，GripObj和ReleaseObj指令用于操作抓手机器人的动作。

通过编写类似的程序，可以实现其他任务，如焊接、装配等。

三、抓手机器人操作ABB机器人配备的抓手机器人用于在生产线上进行物体的抓取和放置。

抓手机器人一般由机械手爪和驱动装置组成。

在编写机器人程序时，需要考虑抓手机器人的坐标系和抓取动作。

在ABB机器人中，抓手机器人的坐标系通常与机器人的基坐标系相对应。

通过设定抓手机器人的坐标系，可以准确定义抓取和放置的位置。

同时，还需要确定抓取的力度和速度。

四、伺服焊钳操作除了抓手机器人，ABB机器人还可以配备伺服焊钳进行焊接操作。

伺服焊钳通常由焊接头和控制器组成。

在编写机器人程序时，需要设置焊钳的参数和焊接位置。

ABB机器人使用的焊钳一般具有力控功能，可以根据焊接部件的形状和材料自动调整焊接力度。

通过控制器，可以设定焊接头的力度、速度和电流。

五、机器人程序的调试和运行编写完机器人程序后，需要进行调试和运行。

ABB程序编程精讲ABB程序编程精讲1.引言1.1 编程的重要性1.2 ABB编程的特点1.3 本文档的目的2.ABB程序编程概述2.1 编程基础知识2.2 ABB编程语言2.2.1 RAPID语言介绍2.2.2 RAPID语言的数据类型2.2.3 RAPID语言的语法规则2.3 ABB编程环境2.3.1 RobotStudio软件介绍2.3.2 RobotStudio的安装与配置 2.3.3 RobotStudio界面与主要功能3.程序基础3.1 程序的创建与保存3.2 程序的结构3.2.1 程序模块（Module） 3.2.2 任务（Task）3.2.3 例程（Routine）3.3 程序示例4.运动指令4.1 基本运动指令4.1.1 直线运动指令4.1.2 点位运动指令4.1.3 圆弧运动指令4.2 高级运动指令4.2.1 条件运动指令4.2.2 闭环运动指令5.逻辑控制5.1 条件判断指令5.2 循环控制指令5.3 逻辑运算指令6.I/O接口编程6.1 I/O接口简介6.2 I/O接口配置6.3 I/O接口编程实例6.3.1 数字量输入与输出 6.3.2 模拟量输入与输出6.3.3 通信接口编程7.异常处理与报警7.1 异常处理概述7.2 异常处理实例8.数据处理与算法8.1 数据处理指令8.2 算法编程实例9.调试与优化9.1 程序调试技巧9.2 优化程序性能附录：附件1、代码示例附件2、程序调试工具法律名词及注释：1.RAPID语言：ABB独有的编程语言，用于编写的程序逻辑。

2.RobotStudio软件：ABB官方推出的仿真软件，用于辅助编程和调试。

3.I/O接口：与外部设备进行数字量或模拟量输入输出的接口。

4.异常处理：指程序在运行过程中遇到异常情况时，根据事先设定的处理程序进行处理。

5.优化程序性能：对程序进行调整，以提升程序的执行速度、减少系统负载等。

全文结束\。

ABB[a]-J-6ABB 机器人的程序编程6.1 任务目标➢掌握常用的PAPID 程序指令。

➢掌握基本RAPID程序编写、调试、自动运行和保存模块。

6.2 任务描述◆建立程序模块test12.24，模块test12.24 下建立例行程序main 和Routine1，在main 程序下进行运动指令的基本操作练习。

◆掌握常用的RAPID 指令的使用方法。

◆建立一个可运行的基本RAPID程序，内容包括程序编写、调试、自动运行和保存模块。

6.3 知识储备6.3.1 程序模块与例行程序RAPID 程序中包含了一连串控制机器人的指令，执行这些指令可以实现对机器人的控制操作。

应用程序是使用称为RAPID 编程语言的特定词汇和语法编写而成的。

RAPID 是一种英文编程语言，所包含的指令可以移动机器人、设置输出、读取输入，还能实现决策、重复其他指令、构造程序、与系统操作员交流等功能。

RAPID 程序的基本架构如图所示：RAPID 程序的架构说明：1）RAPID 程序是由程序模块与系统模块组成。

一般地，只通过新建程序模块来构建机器人的程序，而系统模块多用于系统方面的控制。

2）可以根据不同的用途创建多个程序模块，如专门用于主控制的程序模块，用于位置计算的程序模块，用于存放数据的程序模块，这样便于归类管理不同用途的例行程序与数据。

3）每一个程序模块包含了程序数据、例行程序、中断程序和功能四种对象，但不一定在一个模块中都有这四种对象，程序模块之间的数据、例行程序、中断程序和功能是可以互相调用的。

4）在RAPID 程序中，只有一个主程序main，并且存在于任意一个程序模块中，并且是作为整个RAPID 程序执行的起点。

操作步骤：6.3.2 在示教器上进行指令编程的基本操作ABB 机器人的RAPID 编程提供了丰富的指令来完成各种简单与复杂的应用。

下面就从最常用的指令开始学习RAPID 编程，领略RAPID 丰富的指令集提供的编程便利性。

abb机器人编程基础引言：随着技术的不断发展，机器人在各个领域的应用越来越广泛。

而机器人编程作为机器人运行和执行任务的基础，也变得愈发重要。

本文将介绍abb机器人编程的基础知识，帮助读者了解abb机器人编程的原理和方法。

一、abb机器人编程的概念abb机器人编程是指对abb机器人进行程序设计和指令输入，使机器人能够按照预定的任务和动作进行工作。

它是机器人技术中非常关键的一环，决定了机器人的灵活性和工作效率。

二、abb机器人编程的原理abb机器人编程的原理主要包括控制系统、编程语言和编程环境。

1.控制系统：abb机器人的控制系统是机器人运行和执行任务的核心。

它由硬件和软件组成，硬件部分包括控制器、传感器和执行器等，软件部分包括操作系统和控制程序等。

控制系统通过接收用户输入的编程指令，并将其转化为机器人能够理解和执行的指令。

2.编程语言：abb机器人编程语言采用的是类似于C++的RAPID语言。

RAPID语言是abb机器人专门为机器人编程开发的一种高级语言，它具有结构化、模块化和可扩展性等特点，方便程序员进行程序设计和调试。

3.编程环境：abb机器人编程环境主要包括机器人控制器和编程软件。

机器人控制器是机器人与外部世界交互的接口，通过控制器可以实现对机器人的控制和编程。

编程软件是程序员进行编程和调试的工具，它提供了一系列的功能和界面，方便程序员进行程序设计、调试和管理。

三、abb机器人编程的基本步骤abb机器人编程的基本步骤包括需求分析、程序设计、代码编写和调试四个阶段。

1.需求分析：在需求分析阶段，程序员需与用户进行沟通，了解用户的需求和机器人的工作环境，明确机器人的任务和工作流程。

2.程序设计：在程序设计阶段，程序员根据需求分析的结果，设计机器人的工作流程和任务分配。

程序设计应考虑到机器人的安全性、可靠性和灵活性等因素。

3.代码编写：在代码编写阶段，程序员将程序设计的结果转化为RAPID语言的代码，通过编程软件进行编写。

ABB程序编程精讲ABB程序编程精讲1. 介绍1.1 简介本章主要介绍ABB程序编程的基础知识和概念。

1.2 编程简史本节回顾了编程的发展历史，并介绍了ABB编程的特点和优势。

2. 基本概念2.1 工作空间本节介绍的工作空间概念和相关术语，包括坐标系、轴向、工具坐标等。

2.2 运动学本节详细介绍运动学原理，包括DH参数法、变换矩阵等内容。

2.3 编程语言本节介绍ABB的编程语言，包括RAPID语言、FlexPendant编辑器等。

3. 程序编写3.1 基本语法本节介绍RAPID语言的基本语法规则和格式，包括变量定义、循环控制、条件判断等。

3.2 基本指令本节介绍RAPID语言的基本指令，包括运动指令、IO控制指令、坐标系转换指令等。

3.3 子程序和函数本节介绍如何编写子程序和函数，并详细讲解了它们的调用和传值机制。

4. 高级编程技巧4.1 数据处理本节介绍如何在程序中进行数据处理和转换，包括数学运算、字符串处理等。

4.2 异常处理本节介绍如何处理运行过程中可能浮现的异常情况，包括错误码处理、异常捕获等。

4.3 程序优化本节介绍如何优化程序的性能和效率，包括循环优化、指令流程优化等。

5. 实例演示本章通过实例演示，详细介绍了ABB程序的编写过程和具体操作步骤。

6. 附件本文档涉及的附件包括编程示例代码、运动轨迹图等。

7. 法律名词及注释7.1 著作权指作者或者著作权人对其创作的文学、艺术和科技作品享有的权利。

7.2 商标指为标识商品或者服务来源而特殊制作并注册的可供公众辨认的标记。

ABB[a]-J-6ABB 机器人的程序编程6.1 任务目标掌握常用的PAPID 程序指令。

掌握基本RAPID程序编写、调试、自动运行和保存模块。

6.2 任务描述◆建立程序模块test12.24，模块test12.24 下建立例行程序main 和Routine1，在main 程序下进行运动指令的基本操作练习。

◆掌握常用的RAPID 指令的使用方法。

◆建立一个可运行的基本RAPID程序，内容包括程序编写、调试、自动运行和保存模块。

6.3 知识储备6.3.1 程序模块与例行程序RAPID 程序中包含了一连串控制机器人的指令，执行这些指令可以实现对机器人的控制操作。

应用程序是使用称为RAPID 编程语言的特定词汇和语法编写而成的。

RAPID 是一种英文编程语言，所包含的指令可以移动机器人、设置输出、读取输入，还能实现决策、重复其他指令、构造程序、与系统操作员交流等功能。

RAPID 程序的基本架构如图所示：RAPID 程序的架构说明：1）RAPID 程序是由程序模块与系统模块组成。

一般地，只通过新建程序模块来构建机器人的程序，而系统模块多用于系统方面的控制。

2）可以根据不同的用途创建多个程序模块，如专门用于主控制的程序模块，用于位置计算的程序模块，用于存放数据的程序模块，这样便于归类管理不同用途的例行程序与数据。

3）每一个程序模块包含了程序数据、例行程序、中断程序和功能四种对象，但不一定在一个模块中都有这四种对象，程序模块之间的数据、例行程序、中断程序和功能是可以互相调用的。

4）在RAPID 程序中，只有一个主程序main，并且存在于任意一个程序模块中，并且是作为整个RAPID 程序执行的起点。

操作步骤：6.3.2 在示教器上进行指令编程的基本操作ABB 机器人的RAPID 编程提供了丰富的指令来完成各种简单与复杂的应用。

下面就从最常用的指令开始学习RAPID 编程，领略RAPID 丰富的指令集提供的编程便利性。

ABB编程技巧ABB编程技巧一：概述1.1 简介1.2 适用范围二：ABB编程基础2.1 编程语言概述2.2 运动控制指令2.3 示教方式2.4 程序编辑和调试技巧三：ABB编程高级技巧3.1 变量和数据处理3.2 任务调度和同步控制3.3 异常处理和报警3.4 通信和网络编程3.5 多协同运动控制四：ABB安全编程4.1 安全规范和标准4.2 安全保护装置的配置和使用4.3 安全逻辑编程附件：1. 示例程序代码2. 编程手册法律名词及注释：1. ：指使用物理机械或电子设备等替代人工进行工程操作和预定动作的机器。

2. 编程：指根据预定的规则和算法，将的运动和动作等参数输入到控制系统中进行设置和编排。

3. 指令：指控制系统中的指导性命令，用于控制的运动和动作。

4. 示教：指通过操作机械臂，手动示范所需的运动和动作，以便能够学习和模仿。

5. 变量：指在编程中用于存储和处理数据的容器，可以在程序中通过赋值和读取操作对其进行操作。

6. 数据处理：指对运动和动作中涉及的数据进行计算和处理的过程。

7. 任务调度：指对多个任务进行优先级排序和分配的过程，以实现任务的有序执行。

8. 同步控制：指多个或与外部设备之间的时序控制，使它们能够按照规定的顺序和时间进行动作。

9. 异常处理：指在运行中出现异常情况时的处理方法，包括报警、错误处理和故障诊断等。

10. 通信：指与其他设备之间进行信息交换和数据传输的过程。

11. 网络编程：指通过网络连接和通信协议实现之间或与其他设备之间的数据交换和控制。
