电力系统综合仿真课程设计任务书

4)、10KV的保护配置；
5)、短路电流持续时间最大值的确定。
（7）、防雷规划.
2.绘制本课题设计的电气图（手工绘制，A3绘图纸）
五、进程安排
1.下达设计任务书，学习课程设计指导书，讲解设计要求、进度安排、指导时间、注意事项等，提供参考资料、课程设计指导书。（0.5天）
2.分析题意，查阅参考文献，提出设计方案。（1天）
3.具体计算、选型、系统设计、设计接线方式、绘制图纸等。（6.5天）
4.撰写课程设计报告。（1.5天）
5.答辩。（0.5天）
六、主要参考资料
1.熊信银，张步涵主编.电力系统工程基础.武汉：华中科技大学出版社，2002.
2.陈跃主编.电气工程专业毕业设计指南.电力系统分册.北京：中国水利水电出版社，2003.
四、要求的设计（调查/论文）成果
1.编写详细的设计说明书（手写,附上本次设计心得体会）
说明书中要有以下内容的详细分析依据，计算过程、比较结果等：
（1）、待设变电所在电力系统中ቤተ መጻሕፍቲ ባይዱ地位、作用等分析；
（2）、主变压器台数、类型、容量分析及确定、过负荷能力校验；
（3）、220KV、110KV、10KV侧主接线接线方式的确定；
电力系统工程综合课程设计任务书
一、设计（调查报告/论文）题目
220kV降压变电所电气一次部分初步设计
二、设计（调查报告/论文）主要内容
1．选择本变电所主变的台数、容量和类型；
2．设计本变电所的电气主接线，选出两种电气主接线方案比较，确定一个较佳方案；
3．进行所需的短路电流计算，明确短路电流计算目的；
4．选择220KV侧和110KV侧的高压断路器和隔离开关；
5．进行继电保护的规划设计；

电力系统分析课程设计任务书一、设计内容1、根据负荷资料、待设计变电所的地理位置和已有电厂的供电情况，分析功率平衡。

2、确定电网电压等级和电网结线，以及导线截面。

3、进行电网功率分布及电压计算，并根据调压要求，确定调压方案。

二、设计要求1、电网结线备选方案至少为两种，根据潮流分布电能损耗、电压质量，选择最佳方案。

2、设计说明书（包含计算书）要求有理有据，条理清晰。

3、画出系统接线图，标明各线路首末两端功率和各点电压。

三、原始资料S为系统；G为火力发电厂；为变电所。

2、发电厂数据：2*25+50 MW。

3、待建变电所负荷资料，见表1。

图1 发电厂、变电所地理位置图表1 待建变电所负荷资料四、其他说明：（1）功率初步平衡，各负荷最大负荷同时系数取0.9，厂用电率7% ，线损率8% 。

（2）电网多余功率送回系统，功率缺额由系统供给。

（3）区域最高气温40︒C, 年平均温度25︒C, 最热月平均温度30︒C。

（4）导线长期允许载流量（周围环境温度25︒C时）, 见表2 。

不同周围环境温度下的修正系数见表3。

表2 导线长期允许通过电流（A）表3 不同周围环境温度下的修正系数五、本设计要完成内容1. 系统功率平衡2. 确定电压等级3. 确定接线方案4. 导线截面选择5. 确定所选用变压器6. 电力系统潮流计算及电压调整7. 设计计算结果总结与分析8. 撰写报告六、格式要求1．本设计要求学生手写完成。

2．课程设计说明书一律用A4纸。

3.课程设计前头必须要有任务书的电子版。

4.学生必须用学校统一发的课程设计封皮，见附录。

5.计算结果必须制表，方案必须进行分析比较。

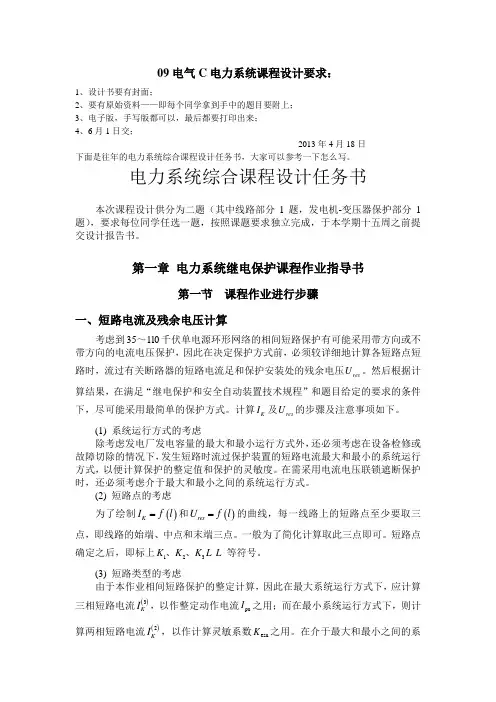

09电气C 电力系统课程设计要求：1、设计书要有封面；2、要有原始资料——即每个同学拿到手中的题目要附上；3、电子版，手写版都可以，最后都要打印出来；4、6月1日交；2013年4月18日 下面是往年的电力系统综合课程设计任务书，大家可以参考一下怎么写。

电力系统综合课程设计任务书本次课程设计供分为二题（其中线路部分1题，发电机-变压器保护部分1题），要求每位同学任选一题，按照课题要求独立完成，于本学期十五周之前提交设计报告书。

第一章 电力系统继电保护课程作业指导书第一节 课程作业进行步骤一、短路电流及残余电压计算考虑到35～1l0千伏单电源环形网络的相间短路保护有可能采用带方向或不带方向的电流电压保护，因此在决定保护方式前，必须较详细地计算各短路点短路时，流过有关断路器的短路电流足和保护安装处的残余电压res U 。

然后根据计算结果，在满足“继电保护和安全自动装置技术规程”和题目给定的要求的条件下，尽可能采用最简单的保护方式。

计算K I 及res U 的步骤及注意事项如下。

(1) 系统运行方式的考虑除考虑发电厂发电容量的最大和最小运行方式外，还必须考虑在设备检修或故障切除的情况下，发生短路时流过保护装置的短路电流最大和最小的系统运行方式，以便计算保护的整定值和保护的灵敏度。

在需采用电流电压联锁遮断保护时，还必须考虑介于最大和最小之间的系统运行方式。

(2) 短路点的考虑为了绘制()K I f l =和()res U f l =的曲线，每一线路上的短路点至少要取三点，即线路的始端、中点和末端三点。

一般为了简化计算取此三点即可。

短路点确定之后，即标上123K K K 、、等符号。

(3) 短路类型的考虑由于本作业相间短路保护的整定计算，因此在最大系统运行方式下，应计算三相短路电流()3K I ，以作整定动作电流pu I 之用；而在最小系统运行方式下，则计算两相短路电流()2K I ，以作计算灵敏系数esn K 之用。

电气与信息学院电力系统课程设计某化纤厂降压变电所电气设计学号：*********班级：气112班姓名：***指导老师：汪小平、雷赛衡目录第一部分设计任务书 (2)一、设计题目 (2)二、设计要求 (2)三、设计资料 (2)四、设计任务 (3)（一）设计计算说明书 (3)（二）设计图纸 (4)第二部分设计计算书 (4)一、各车间计算负荷和无功补偿（需要系数法） (4)（一）纺炼车间（数据为丁组） (4)（二）其余车间负荷计算 (6)二、各车间变电所的设计选择 (7)（一）各车间变电所位置及全厂供电平面草图 (7)（二）各车间变压器台数及其容量选择 (7)（三）厂内10kV线路截面选择 (10)三、工厂总降压变电所及接入系统设计 (13)四、短路电流计算 (15)五、变电所高低压电气设备的选择 (17)六、继电保护的配置 (18)（一）主变压器保护 (18)（二）35kV进线线路保护 (18)（三）10kV线路保护 (19)七、心得体会 (19)八、参考文献 (19)附图 (20)第一部分设计任务书一、设计题目某化纤厂降压变电所电气设计二、设计要求根据本厂用电负荷，并适当考虑生产的发展，按安全可靠，技术先进，经济合理的要求，确定工厂变电所的位置，通过负荷计算，确定主变压器台数及容量，进行电路电流计算，选择变电所的主接线及高、低压电气设备，选择整定继电保护装置，最后按要求写出设计计算说明书，绘出设计图纸。

三、设计资料设计工程项目的情况如下（下面填空处各学生数据均不相同）：（1）工厂总平面图见9-25，本计算选用数据是：安装容量为丁类，组合方案为3。

图9-25 某化学纤维厂总平面图（1cm=200m）（2）工厂负荷数据：本工厂多数车间为3班制，年最大负荷利用小时数6400小时。

本厂负荷统计资料见表9-20。

电所110/38.5/11kW,50MV A变压器供电，供电电压任选。

另外，与本厂相距5公里处的其他工厂可以引入10kV线路做备用电源，但容量只能满足本厂负荷的30%重要负荷，平时不准投入，只在本厂主要电源故障或检修时投入。
