演示文稿二氧化碳气体保护焊工艺规程

二氧化碳气体保护焊操作规程范文I. 引言二氧化碳气体保护焊是一种广泛应用于金属焊接工艺中的一种方法。

它使用二氧化碳气体作为保护气体，以保护熔化池免受大气空气的污染。

本操作规程旨在规范二氧化碳气体保护焊的操作，确保焊接质量和焊接人员的安全。

II. 安全措施1. 操作人员必须穿戴符合安全标准的个人防护设备，包括焊接手套、面具、防护眼镜和防火服。

2. 在工作区域必须配备合适的灭火器材，并保持其正常工作状态。

3. 确保工作区域通风良好，及时清除焊接产生的烟雾和有害气体。

4. 确保工作区域无易燃物品和易爆物品，以防止火灾和爆炸。

III. 准备工作1. 检查焊接设备，确保其正常工作，包括焊接机、气瓶、电缆和焊枪。

2. 检查气瓶压力，确保其足够进行焊接作业。

3. 检查焊接枪和喷嘴，确保其清洁无阻塞。

4. 准备好所需的焊接材料，包括焊丝和焊接辅助材料。

IV. 焊接操作1. 调整焊接电流和电压，根据焊接材料的种类和厚度进行合适的调整。

2. 确保工作面板和焊件表面清洁，以保证焊接质量。

3. 将焊丝插入焊枪，并调整焊丝送丝速度和焊枪距焊件的距离。

4. 开始焊接时，始终保持焊枪与焊件的角度在 10-15°之间，以获得最佳的焊接效果。

5. 控制焊接速度，保证焊缝均匀而平整。

6. 焊接操作完成后，断开电源，关闭气瓶阀门。

V. 焊接质量控制1. 检查焊接缺陷，如焊缝裂纹、气孔等，进行修复或重新焊接。

2. 使用适当的检测工具进行焊缝质量的检测，如超声波检测和X 射线检测。

3. 进行焊后处理，如坡口倒角、抛光等，以增强焊接强度和美观度。

VI. 生产环境保护1. 确保焊接废料的正确处理，避免对环境造成污染。

2. 学习和掌握节能减排的焊接技术，以减少对环境的负面影响。

VII. 事故应急处理1. 遇到火灾或爆炸事故时，立即切断电源，并报警求助。

2. 遇到焊接工人受伤事故时，立即停止焊接操作，进行及时的急救处理。

VIII. 结束语二氧化碳气体保护焊是一项重要的金属焊接技术，合理的操作规程能够提高焊接质量和工作安全。

哈尔滨城林科技有限公司企业标准二氧化碳气体保护焊工艺规程编制：校对：审核：审定：哈尔滨城林科技有限公司技术中心哈尔滨城林科技有限公司1目录1. 目的和范围 (3)2. 引用标准 (3)3. 材料和设备要求 (3)3.1 材料 (3)3.2 焊接设备 (5)3.3 铺助设备 (6)3.4 工具 (6)4. 作业条件及人员要求 (6)4.1 焊接条件 (6)4.2 焊工 (7)5 焊接准备 (7)5.1 设备的选择和检查 (7)5.2 工件焊前处理 (7)5.3 焊接参数 (7)6 装配定位焊 (11)7. 焊接施工 (13)8. 焊接缺陷及防治措施 (15)9. 焊接变形的控制和矫正 (17)9.1焊接变形的控制措施 (17)9.2焊接变形的矫正 (17)10. 焊接结构件的热处理 (18)11. 加工工时: (18)12. 标识标准 (18)13. 检验和质量标准 (19)14. 焊接安全 (21)2二氧化碳气体保护焊工艺规程CLTC204-111. 目的和范围本标准规定了实施细丝(焊丝直径不超过1.6mm)二氧化碳气体保护焊的基本规则及要求。

本标准适用于碳钢、低合金钢、不锈钢、铝制件的二氧化碳气体保护焊工艺。

2. 引用标准GB/T 985.1-2008 气焊、焊条电弧焊、气体保护焊和高束能焊的推荐坡口JB/T 9186-1999 二氧化碳气体保护焊工艺规程JGJ81-2002 建筑钢结构焊接技术规程DL/T869-2004火力发电厂焊接技术规程DL/T752－2001 火力发电厂异种钢焊接技术规程HB/Z5134-2000 结构钢和不锈钢熔焊工艺JB4709-2007钢制压力容器焊接规程GB/T19804-2005焊接结构的一般尺寸公差和形位公差。

3. 材料和设备要求3.1 材料1）钢材（见附录1）及焊接材料应符合设计文件的要求，并应具有钢厂和焊接材料厂出具的产品质量证明书或检验报告，其化学成3分、力学性能和其它质量要求应符合国家现行标准的规定。

二氧化碳气体保护焊接工艺规程1.适用范围二氧化碳气体保护焊接工序为我公司的关键工序，本规程适用于直径1.2mm 实芯焊丝及结构钢的二氧化碳气体保护半自动焊接工艺。

2.术语及代号2.1术语本规程除采用GB3375《焊接名词术语》、GB2900.22《电焊机名词术语》外，还使用以下名词术语：a)保护气体气路系统：向电弧区提供保护气体的系统，其中包括气瓶、加热器、减压阀、流量计、气阀、气管等；b)联接电缆：焊机外部全部导电软线的总称，包括电源电缆、焊接电塑和控制电缆c)焊丝伸出长度：焊接过程中焊丝伸出导电嘴的长度(Ls)d)层流：保护气体在喷嘴内外的一定距离作有规则的层状流动。

2.2代号本标准采用GB324《焊缝代号》3.材料3.1母材3.1.1母材机械性能和化学成分，应分别符合：GB/T700《碳素结构钢》、GB/T699《优质碳素结构钢》、GB/Tl591《低合金高强度结构钢》的规定。

3.1.2母材应有质量合格证明书，如无合格证明书或对其质量有怀疑时，必须经理化性能检验合格后方可使用。

3.2焊丝应符合GB/T8110《气体保护电弧焊用碳钢、低合金钢焊丝》的规定，并有质量合格证书。

3.3保护气体3.3.1二氧化碳气体强度，不低于95.5％(体积法)，其含水量不超过0.005%(重量法)。

3.3.2对于瓶装气体，当瓶内气体压力低于9.80665X10Pa(10Kgf/cm2时，应停止使用。

4.焊机及附属设备4.1半自动焊机及附属设备a)焊枪(可包括焊枪水冷系统)；b)送丝机构(包括丝盘及送丝软管)；c)焊接控制装置：d)焊接电源：e)保护气体气路系统；4.1.1焊机应符合ZBJ64004《半自动二氧化碳弧焊机》的有关规定。

4.1.2焊接控制装置能实现如下焊接程序控制：启动----提前送气(2～3s)----开始焊接----停止送丝----切断焊接电源----滞后停气(2～3s).4.2根据焊接施工时常用的焊接电流和实际负载持续率，选用合适的焊机.4.3焊机应有专人保养，定期检查，如出故障应立即停机检修。

二氧化碳CO气体保护焊安全操作规程二氧化碳（CO2）气体保护焊是一种常用的气体保护焊方法，广泛应用于金属加工行业。

然而，由于二氧化碳具有一定的危险性，操作人员在进行气体保护焊时需遵守一系列的安全操作规程，以确保操作的安全性和可靠性。

一、操作前的准备1.将焊接机具放置在稳定的地面上，并确保周围环境无杂物和易燃物。

2.检查焊接机具、焊枪和焊接装置是否正常，并确认焊接电流、电压和气体流量是否合适。

3.确保焊接区域通风良好，有足够的新鲜空气流通。

4.穿戴好焊接防护服、手套、护目镜等个人防护用品，确保自身的安全。

二、气体使用与管路连接1.使用高纯度气体，避免使用低纯度或混合气体。

2.定期检查气瓶的有效期、压力、胶封和连接阀门是否完好。

3.确保气瓶正确垂直放置，固定牢固，不得摔击或在直射日光下曝晒。

4.使用标志清晰、阀门灵活、不漏气的管路连接，避免因管路老化或损坏导致泄漏。

三、操作过程中的安全措施1.在操作前，将焊接区域与其他区域有效隔离，确保没有人员和可燃物在焊接区域附近。

2.严禁在没有适当防护措施的情况下进行气体保护焊，如不带护目镜、面罩的情况下焊接等。

3.确保焊接区域的环境温度不超过规定范围，避免气体过热或过冷影响焊接质量。

4.操作人员应对焊接现场保持高度警惕，避免碰撞、摔倒和其他意外事故。

5.在焊接过程中，严禁将焊枪接触裸露部位、其他设备或人体，以免发生触电或烧伤事故。

6.焊接结束后，应及时切断气源，清理焊接区域内的残余焊渣和杂物，确保周围环境整洁。

四、气体泄漏及火灾处理方法1.若发现气瓶有明显气味、液体漏出或管路连接处有明显气体泄漏，应立即采取紧急措施。

2.紧急情况下，将气源封堵或关闭，切勿采用明火或电火花引燃泄漏气体。

3.通知相关维修人员或专业人士检修和维护设备，确保其安全正常操作。

总结起来，二氧化碳气体保护焊的安全操作规程主要包括操作前的准备、气体使用与管路连接、操作过程中的安全措施以及气体泄漏及火灾处理方法。

二氧化碳气体保护焊通用工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、工艺准备。

1. 工件清洁。

1.1 对工件表面进行除油、除垢等处理，确保干净无污秽。

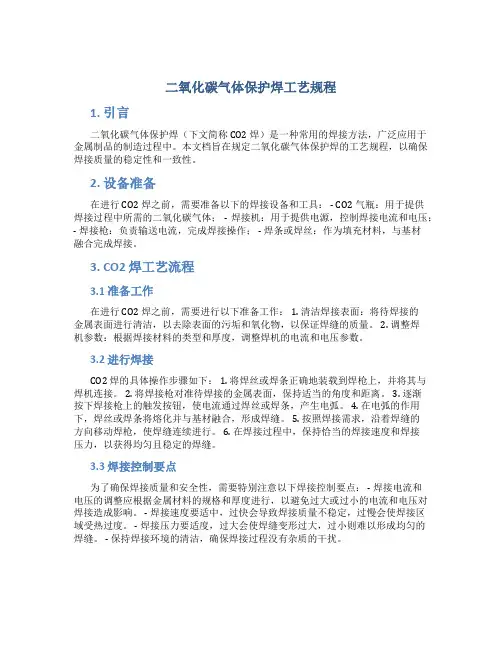

二氧化碳气体保护焊工艺规程1. 引言二氧化碳气体保护焊（下文简称 CO2 焊）是一种常用的焊接方法，广泛应用于金属制品的制造过程中。

本文档旨在规定二氧化碳气体保护焊的工艺规程，以确保焊接质量的稳定性和一致性。

2. 设备准备在进行 CO2 焊之前，需要准备以下的焊接设备和工具： - CO2 气瓶：用于提供焊接过程中所需的二氧化碳气体； - 焊接机：用于提供电源，控制焊接电流和电压；- 焊接枪：负责输送电流，完成焊接操作； - 焊条或焊丝：作为填充材料，与基材融合完成焊接。

3. CO2 焊工艺流程3.1 准备工作在进行 CO2 焊之前，需要进行以下准备工作： 1. 清洁焊接表面：将待焊接的金属表面进行清洁，以去除表面的污垢和氧化物，以保证焊缝的质量。

2. 调整焊机参数：根据焊接材料的类型和厚度，调整焊机的电流和电压参数。

3.2 进行焊接CO2 焊的具体操作步骤如下： 1. 将焊丝或焊条正确地装载到焊枪上，并将其与焊机连接。

2. 将焊接枪对准待焊接的金属表面，保持适当的角度和距离。

3. 逐渐按下焊接枪上的触发按钮，使电流通过焊丝或焊条，产生电弧。

4. 在电弧的作用下，焊丝或焊条将熔化并与基材融合，形成焊缝。

5. 按照焊接需求，沿着焊缝的方向移动焊枪，使焊缝连续进行。

6. 在焊接过程中，保持恰当的焊接速度和焊接压力，以获得均匀且稳定的焊缝。

3.3 焊接控制要点为了确保焊接质量和安全性，需要特别注意以下焊接控制要点： - 焊接电流和电压的调整应根据金属材料的规格和厚度进行，以避免过大或过小的电流和电压对焊接造成影响。

- 焊接速度要适中，过快会导致焊接质量不稳定，过慢会使焊接区域受热过度。

- 焊接压力要适度，过大会使焊缝变形过大，过小则难以形成均匀的焊缝。

- 保持焊接环境的清洁，确保焊接过程没有杂质的干扰。

4. 安全注意事项在进行二氧化碳气体保护焊时，需要注意以下的安全事项： - 使用焊接设备和工具时，应按照操作手册和使用说明进行操作，避免操作失误和意外发生。

为保证焊接质量，应合理选择二氧化碳气保护焊焊接工艺参数：一、焊丝直径的选择
一般情况下，可根据以下表格选用。

二、焊丝伸出长度选择
1、焊丝伸出长度与焊丝直径、焊接电流及焊接电压有关。

三、焊接电流的选择
1、在保证母材焊透又不致烧穿的原则下，应根据母材厚度、接头形式以及焊丝直径正确选用焊接电流。

2、各种直径的焊丝常用的焊接电流范围如下表。

3、立焊、仰焊时，以及对接接头横焊焊缝表面焊道的施焊，当所用焊丝直径大于或等于1.0mm时，应选用较小的焊接电
流，见下表。

四、电弧电压的选择
1、电弧电压必须与焊接电流合理的匹配。

不同直径的焊丝常用电流与相应电弧电压的匹配关系如图A1。

2、提高电弧电压，可以显著增大焊缝高度。

五、焊接速度的选择
1、半自动焊时，焊接速度一般不超过30m/h：自动焊时，焊接速度不超过90m/h。

2焊接速度应能满足不同种类钢材对焊接线能量的要求。

六、气体流量的选择
1、当焊丝直径小于或等于 1.2mm时，气体流量一般为6～15L/min：当焊丝直径大于 1.2mm时，气体流量应取15～25L/min。

2、焊接电流越大，焊接速度越高。

在室外焊接以及仰焊，应采用较大的气体流量。

钢结构二氧化碳气体保护焊施工工艺规程1. 引言本规程旨在指导钢结构施工中二氧化碳气体保护焊的工艺流程，确保焊接质量符合国家标准和工程要求。

2. 适用范围本规程适用于钢结构工程中，采用二氧化碳气体保护焊进行的焊接作业。

3. 工艺流程3.1 材料准备确保焊接材料（焊丝、焊条、保护气体等）符合技术要求。

检查焊接设备是否完好，包括焊机、送丝机、气体供应系统等。

3.2 焊接前的准备清洁焊接区域，去除油污、锈蚀等。

根据设计要求，进行焊接坡口的加工。

检查焊接件的装配质量，确保无错位、无间隙。

3.3 焊接参数的设定根据材料规格、厚度和焊接位置，选择合适的焊接电流、电压和焊接速度。

确定合适的保护气体流量。

3.4 焊接操作启动焊接设备，进行预热。

按照预定的焊接参数进行焊接。

保持焊枪与焊接件的适当角度和距离。

3.5 焊接质量控制实施焊接过程中的实时监控。

完成焊接后，进行外观检查，包括焊缝的平滑度、无缺陷等。

对焊接接头进行无损检测，如X射线检测或超声波检测。

3.6 焊接后处理清除焊缝周围的飞溅物。

对焊缝进行必要的打磨和修整。

进行焊后热处理，以消除焊接应力。

4. 安全与环保4.1 安全措施确保所有操作人员穿戴适当的安全防护装备。

遵守现场的安全管理规定。

定期检查焊接设备的安全性能。

4.2 环保措施妥善处理焊接过程中产生的废气、废渣。

使用环保型焊接材料，减少对环境的影响。

5. 质量保证建立质量管理体系，确保焊接过程的质量控制。

定期对焊接操作人员进行技能培训和考核。

建立焊接质量记录，记录焊接参数和检测结果。

6. 常见问题及处理方法焊缝不平整：检查焊接参数，调整电流、电压。

焊缝有缺陷：分析原因，可能包括材料问题、焊接操作不当等，采取相应措施解决。

7. 结论通过遵循本工艺规程，可以确保钢结构二氧化碳气体保护焊的施工质量，满足工程要求。

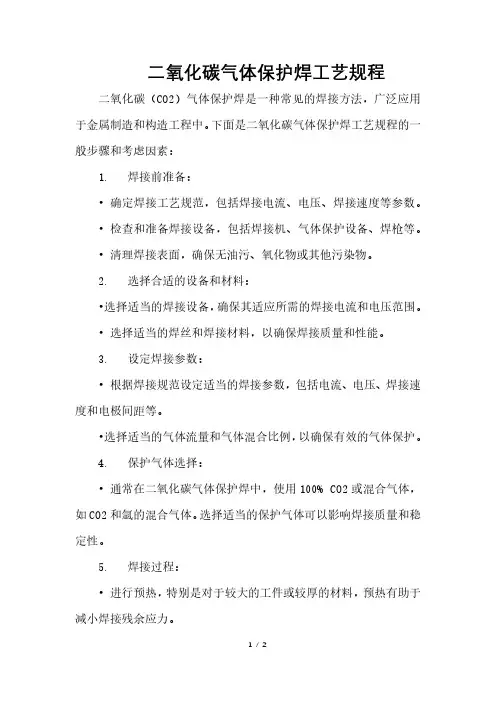

二氧化碳气体保护焊工艺规程二氧化碳（CO2）气体保护焊是一种常见的焊接方法，广泛应用于金属制造和构造工程中。

下面是二氧化碳气体保护焊工艺规程的一般步骤和考虑因素：1. 焊接前准备：•确定焊接工艺规范，包括焊接电流、电压、焊接速度等参数。

•检查和准备焊接设备，包括焊接机、气体保护设备、焊枪等。

•清理焊接表面，确保无油污、氧化物或其他污染物。

2. 选择合适的设备和材料：•选择适当的焊接设备，确保其适应所需的焊接电流和电压范围。

•选择适当的焊丝和焊接材料，以确保焊接质量和性能。

3. 设定焊接参数：•根据焊接规范设定适当的焊接参数，包括电流、电压、焊接速度和电极间距等。

•选择适当的气体流量和气体混合比例，以确保有效的气体保护。

4. 保护气体选择：•通常在二氧化碳气体保护焊中，使用100% CO2或混合气体，如CO2和氩的混合气体。

选择适当的保护气体可以影响焊接质量和稳定性。

5. 焊接过程：•进行预热，特别是对于较大的工件或较厚的材料，预热有助于减小焊接残余应力。

•开始焊接，保持稳定的焊接速度和电流。

焊工应保持适当的焊接枪角度和移动方向。

•控制焊缝的尺寸和形状，以确保焊接质量符合要求。

6. 焊后处理：•对于需要热处理的工件，进行必要的焊后热处理，以提高焊缝和母材的性能。

•进行非破坏性检测，如超声波检测或X射线检测，确保焊缝质量。

7. 质量控制：•定期检查焊接设备，确保其正常工作。

•保持焊接工艺规程中规定的记录，包括焊接参数、检测结果等。

•进行必要的质量控制和质量保证活动，确保焊接质量达到预期标准。

以上是二氧化碳气体保护焊工艺规程的一般步骤和考虑因素。

具体的工艺规程会根据具体的焊接项目和要求而有所不同，因此需要根据实际情况进行调整和优化。
