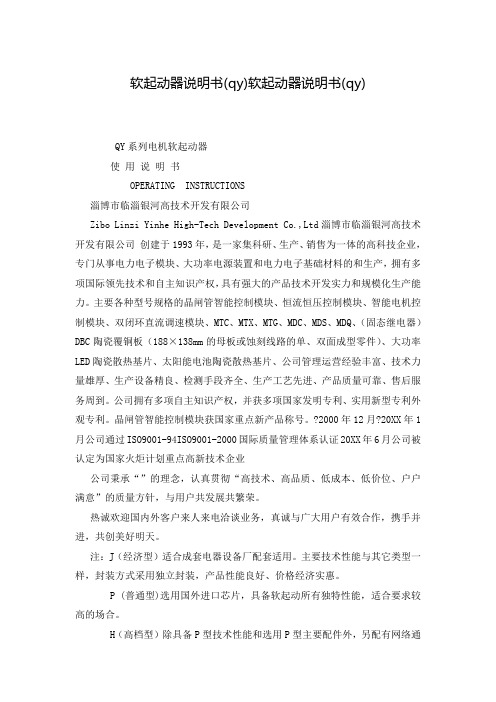

软起动器说明书(qy)软起动器说明书(qy)QY系列电机软起动器使用说明书OPERATING INSTRUCTIONS 淄博市临淄银河高技术开发有限公司Zibo Linzi Yinhe High-Tech Development Co.,Ltd淄博市临淄银河高技术开发有限公司创建于1993年，是一家集科研、生产、销售为一体的高科技企业，专门从事电力电子模块、大功率电源装置和电力电子基础材料的和生产，拥有多项国际领先技术和自主知识产权，具有强大的产品技术开发实力和规模化生产能力。
主要各种型号规格的晶闸管智能控制模块、恒流恒压控制模块、智能电机控制模块、双闭环直流调速模块、MTC、MTX、MTG、MDC、MDS、MDQ、（固态继电器）DBC陶瓷覆铜板（188×138mm的母板或蚀刻线路的单、双面成型零件）、大功率LED陶瓷散热基片、太阳能电池陶瓷散热基片、公司管理运营经验丰富、技术力量雄厚、生产设备精良、检测手段齐全、生产工艺先进、产品质量可靠、售后服务周到。
公司拥有多项自主知识产权，并获多项国家发明专利、实用新型专利外观专利。
晶闸管智能控制模块获国家重点新产品称号。
?2000年12月?20XX年1月公司通过ISO9001-94ISO9001-2000国际质量管理体系认证20XX年6月公司被认定为国家火炬计划重点高新技术企业公司秉承“”的理念，认真贯彻“高技术、高品质、低成本、低价位、户户满意”的质量方针，与用户共发展共繁荣。
热诚欢迎国内外客户来人来电洽谈业务，真诚与广大用户有效合作，携手并进，共创美好明天。
注：J（经济型）适合成套电器设备厂配套适用。
主要技术性能与其它类型一样，封装方式采用独立封装，产品性能良好、价格经济实惠。
P (普通型)选用国外进口芯片，具备软起动所有独特性能，适合要求较高的场合。
H（高档型）除具备P型技术性能和选用P型主要配件外，另配有网络通讯功能，该型号适合设计院上图，及要求集中网络控制场合使用。
DGQ-C系列软起动装置使用说明书- １-●警示事项：●感谢您选用大禹电气科技股份有限公司的智能化电机软起动器产品，我们将以优异的产品性能回报您的信任和厚爱！●本软起动器产品在安装、使用、维护过程中必须注意以下事项：安装前请务必详细阅读本说明书。
必须由专业技术人员安装本软起动器。
严禁本软起动器输出部（U.V.W）接补偿电容器。
不得用兆欧表测量软起动器输入输出之间的绝缘电阻，否则可能因过压而损坏起动器内元器件。
软起动器或相关的其它设备应可靠接地。
设备维修时必须切断输入电源。
非专业人士不要自行拆卸、改装、维修本产品。
DGQ-C系列软起动装置使用说明书- ２-1 序1．1概述DGQ-C 系列智能软起动控制装置是专门为各种行业中不同功率的低压异步电动机的起停而设计的。
该装置控制系统以DSP 为控制核心，采用最先进的电机控制算法理论及电力电子技术，实现了装置全数字化自动控制，使它具有很强的抗干扰能力，不会产生无故障停机现象。
为了增加装置的适用性、方便性，系统设计了交流接触器旁路运行输出及无交流接触器本机运行方式可供选择，在起动方式上它具有电压斜坡起动、限流起动等多种方式，而停机方式有自由停机、软停机、刹车制动可供选择，可适应各种载荷电机的控制需要。
DGQ-C 系列智能软起动控制装置可以针对不同的载荷类型设定不同的起动及停止参数，以最佳的起动效果来起动电机。
通常情况下将电机的起动电流控制在额定电流的三倍左右。
并且该装置还具有断相、堵转、电流不平衡、过压、欠压、短路、过热保护等完善的保护功能。
不仅有效地保护了电机，延长了负载系统与电机的使用寿命，而且还能消除电机起动时对厂用电网的冲击。
1．2系统原理DGQ-C 系列智能软起动控制装置系统原理框图(见图一)。
（图一）DGQ-C系列软起动装置使用说明书- ３-1．3主要特点◆控制系统采用人性化的设计，具有友好的中文显示人机界面和多种组合控制操作模式，显示清晰，操作简单，极大的方便了用户的使用；◆采用哈佛总线及整体化设计，减少系统连线，DSP 芯片生产工艺采用SMT 贴片技术，整机出厂前进行了高温老化及振动实验，保证了可靠的产品质量；◆具有多种起动方式，电压斜坡式起动方式可得到最佳的输出转矩；恒流起动方式可限制最大起动电流，但起动时间稍长。
A-B软启动器操作使用说明一．软启动器的起动方式选择┅┅┅┅┅ 2 二．软启动器的参数查看方法┅┅┅┅┅ 3 三．参数修改┅┅┅┅┅ 5 四．常见故障信息及消除方法┅┅┅┅┅ 5 五．常见故障说明┅┅┅┅┅7 六．常用参数及说明┅┅┅┅┅8 七．软启动器的初次调试┅┅┅┅┅11软启动器使用操作说明一．软启动器的起动方式选择：软启动器的起动方式常用的有以下几种：1．软起动：该方式是最常用的起动方式，电动机可根据参数设定的初始转矩进行起动。
起动加速时间在0—30S之间，由用户自行调节。
起动斜坡加速期间，输出至电机的电压不断上升，当软启动器的控制器检测到电动机已达到额定转速状态，则输出电压将自动切换到全电压。
（若设定的起动时间为30S，在20S的时候如果电动机已达到额定转速，电机端电压已达到全电压，则不必等到30S）2．限流起动：限流起动顾名思义，限制电机的起动电流，该方式为电动机提供一固定电压的降压起动。
限流水平可由用户在电机满载电流的500-600%间调节，限流起动时间0—20S由用户设定。
在起动过程中，当软起动器的控制器检测到电机的额定转速时，输出电压将自动切换成全压输出，这点与软起动方式有些区别：软起动过程电压是无级不断增加的；而限流起动是始终以一固定电压起动的。
3．全压起动：该方式同一般设备的启动相同，一般来说，既然选用了软启动器就不太会选用该方式进行起动。
4．可选择的突跳起动：该起动功能一般是附加于软起动方式或限流起动方式之中，为电动机起动提供一个大提升转矩以克服负载惯性，突跳时间可由用户在0.0—2.0S之间设定。
我厂采用的软起动方式主要有以下两种：1．限流加突跳起动方式：该方式主要用于PVC的水环压缩机、抽风机、鼓风机和排渣泵等设备，因为这些设备的电机容量较大，起动电流较大，其供电线路也较长，采用限流起动，可减少对配电室母线电压的影响，以免造成当大设备启动时，母线压降大，使照明及其他设备失电跳闸的情况发生。

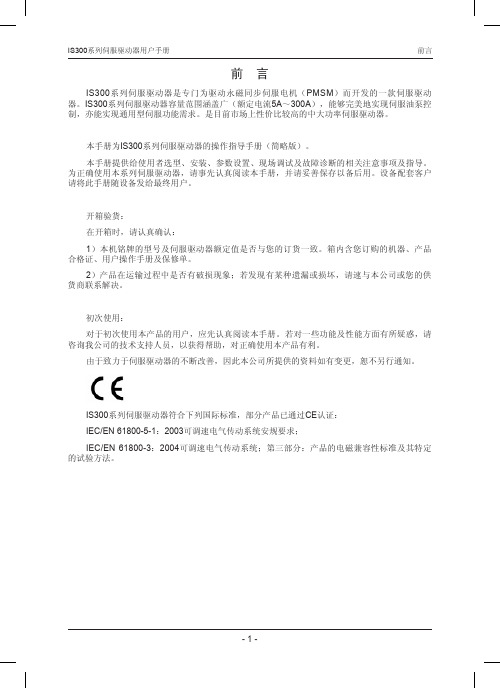

IS300系列伺服驱动器用户手册 前言前 言IS300系列伺服驱动器是专门为驱动永磁同步伺服电机（PMSM）而开发的一款伺服驱动器。
IS300系列伺服驱动器容量范围涵盖广（额定电流5A～300A），能够完美地实现伺服油泵控制，亦能实现通用型伺服功能需求。
是目前市场上性价比较高的中大功率伺服驱动器。
本手册为IS300系列伺服驱动器的操作指导手册（简略版）。
本手册提供给使用者选型、安装、参数设置、现场调试及故障诊断的相关注意事项及指导。
为正确使用本系列伺服驱动器，请事先认真阅读本手册，并请妥善保存以备后用。
设备配套客户请将此手册随设备发给最终用户。
开箱验货：在开箱时，请认真确认：1）本机铭牌的型号及伺服驱动器额定值是否与您的订货一致。
箱内含您订购的机器、产品合格证、用户操作手册及保修单。
2）产品在运输过程中是否有破损现象；若发现有某种遗漏或损坏，请速与本公司或您的供货商联系解决。
初次使用：对于初次使用本产品的用户，应先认真阅读本手册。
若对一些功能及性能方面有所疑惑，请咨询我公司的技术支持人员，以获得帮助，对正确使用本产品有利。
由于致力于伺服驱动器的不断改善，因此本公司所提供的资料如有变更，恕不另行通知。
IS300系列伺服驱动器符合下列国际标准，部分产品已通过CE认证：IEC/EN 61800-5-1：2003可调速电气传动系统安规要求；IEC/EN 61800-3：2004可调速电气传动系统；第三部分：产品的电磁兼容性标准及其特定的试验方法。
前言IS300系列伺服驱动器用户手册目录前言 (1)第一章产品信息 (6)1.1 IS300伺服驱动器命名规则 (6)1.2 IS300伺服驱动器系列 (6)1.3 IS300伺服驱动器制动组件选型表 (7)1.4 IS300伺服驱动器外围电气元件选型表 (7)1.5 产品外型及安装尺寸图 (8)第二章接线 (10)2.1 接线方式 (10)2.2 主回路端子及接线 (10)2.3 控制端子及接线 (10)2.4 IS300伺服驱动器跳线功能说明 (11)2.5 IS300伺服驱动器PG卡端子功能说明 (12)第三章伺服油泵调试步骤及配件选型 (14)3.1伺服油泵调试流程图 (14)3.2 电机试运行 (14)3.3 伺服油泵应用调试 (15)第四章故障诊断及对策 (20)4.1 故障报警及对策 (20)4.2 常见故障及其处理方法 (24)第五章 ISMG伺服电机使用说明 (26)5.1 ISMG伺服电机命名规则 (26)5.2 ISMG伺服电机规格参数 (26)5.3 ISMG伺服电机外形及安装尺寸图 (28)5.3 ISMG伺服电机基座式安装支撑底板说明 (30)5.4 ISMG伺服电机接线说明 (30)附录1 常用参数表 (32)附录2 伺服电机代码表 (36)IS300T005-C～IS300T030-C外形尺寸及安装尺寸示意图IS300系列伺服驱动器用户手册 伺服油泵调试步骤及配件选型调谐选择说明：a）若能够正确设定F1组电机参数（F1-00～F1-05、F1-15）、旋转编码器极对数（A1-04），则只需进行F1-16＝“1”（静态调谐）即可；b）若只能够正确设定F1组电机参数（F1-00～F1-05）、旋转编码器极对数（A1-04）无法确定F1-15（反电动势），则必须进行F1-16＝“2”（动态调谐）。
QJR-400/1140（660）Z矿用隔爆兼本质安全型软起动器使用说明书(风机水泵、皮带机、刮板机、绞车用)执行标准：GB 3836-2000MT/943-2005Q/SPS 010-2009山西普松自动化设备有限公司电气分公司二ＯＯ九年三月目录一概述 .............................. 错误！未定义书签。
二技术特性及结构特征. (2)三工作原理及工作过程 (3)四安装、调试和使用 (4)五操作、保护和起动模式说明 (5)六维护保养 (15)七运输与储存 (15)八注意事项 (16)九订货须知 (16)警示1、安装、使用前应阅读本使用说明书。
2、使用和检修时不得改动本安电路和与本安电路有关的电气参数和本安结构，不得改变电气元件的规格、型号。
不得用电缆接地芯线作本安控制回路。
3、本安关联产品不得随意与其它未经联检的设备连接。
4、严禁带电开盖。
一概述随着我国煤炭生产机械化、自动化程度的不断提高，皮带机、刮板机大运量，高速度的日益增多。
解决皮带机、刮板机的软起动，对矿井运输、安全生产、延长皮带机、刮板机寿命的关键问题。
QJR-400/1140（660）Z矿用隔爆兼本质安全型软起动器（以下简称软起动器），它同时具有矿用真空磁力起动器和交流电压软启动的功能。
是一种集光、机、电一体化的高科技产品。
更主要的具有模块化结构，特别便于维修。
该产品适用于交流660V、1140V电压的异步电动机重负荷软起动，以及各种情况下的磁力起动。
软起动时具有起动电流小、起动速度平稳可靠、对电网冲击小等优点，且起动曲线可根据现场实际工况调整，从而减少起动时的皮带机、刮板机冲击力，降低了对皮带机、刮板机的损坏，延长了使用寿命。
直接起动时，该软起动器还具有磁力起动器的全部功能，即真空接触器等起动和分断各种情况下的电机负荷，还具有分断20倍的短路电流能力。
隔离开关亦能够分断电机的负荷，控制器还具有短路、过载、缺相、漏电闭锁，联机控制等功能。
Motor ControllersAC Semiconductor Motor ControllerType RSQK•Soft starting,soft stopping of 3-phase induction motors•Energy optimising 3-phase controlled softstarter •Adjustable integrated overload protection•Operational voltage:230-460VAC/400-575VAC/500-690VAC 3-phase•Operational current:22-1800Arms•Keypad operation and LCD monitoring menu •Adjustable Overcurrent "shearpin"protection•Ramp-up and Ramp-down time settings up to 255sec •In Delta compatibility•Optional Modbus and Remote Keypad operation •Automatic application setup•Approvals:cULus (Up to 900Arms -RSQK40and RSQK50-V00andV0F versions only)Product DescriptionRSQK is a series of 3-phase controlled softstarters for 3-phase induction motors.Advanced features of the product include automatic application setup,energy optimising capability,keypadprogramming,LCD monitor-ing menu and much more.The robust design of the product ensures that even applications with starting trip class 30can be soft-started and softstopped.Type SelectionTypeRated operational Rated operational Control voltage voltage U ecurrent I eU cRSQK:Q-line 40:(230-460VACrms)0023:23AACrms 0370:370AACrms B:115or 230VACrms *motor controller 50:(400-575VACrms)0030:30AACrms 0500:500AACrms with Keypad 60:(500-690VACrms)(1)0044:44AACrms 0600:600AACrms settings0059:59AACrms 0750:750AACrms 0072:72AACrms 0900:900AACrms 0085:85AACrms 1100:1100AACrms (1)0105:105AACrms 1200:1200AACrms (1)0146:146AACrms 1400:1400AACrms (1)0174:174AACrms 1600:1600AACrms (1)0202:202AACrms 1800:1800AACrms (1)0242:242AACrms 0300:300AACrms*To be supplied to terminals X1,X2for internal control circuitrySelectionGuideRSQKTrip Class Trip Class Trip Class Trip Class Ie (A)kW HP Motor kW HP 10B102030400V 400V 460V Current 400V 460V 231115391925RSQK..0023B10V..RSQK..0023B10V..RSQK..0030B1.V..RSQK..0044B1.V..301520512534RSQK..0030B1.V..RSQK..0030B1.V..RSQK..0044B1.V..RSQK..0059B1.V..442230763851RSQK..0044B1.V..RSQK..0044B1.V..RSQK..0059B1.V..RSQK..0072B1.V..5930421025172RSQK..0059B1.V..RSQK..0059B1.V..RSQK..0072B1.V..RSQK..0085B1.V..7237541246493RSQK..0072B1.V..RSQK..0072B1.V..RSQK..0085B1.V..RSQK..0105B1.V..85456014777103RSQK..0085B1.V..RSQK..0085B1.V..RSQK..0105B1.V..RSQK..0146B1.V..105557518195129RSQK..0105B1.V..RSQK..0105B1.V..RSQK..0146B1.V..RSQK..0174B1.V..14675106252129183RSQK..0146B1.V..RSQK..0146B1.V..RSQK..0174B1.V..RSQK..0202B1.V..17490150301155259RSQK..0174B1.V..RSQK..0174B1.V..RSQK..0202B1.V..RSQK..0242B1.V..202110175349190303RSQK..0202B1.V..RSQK..0202B1.V..RSQK..0242B1.V..RSQK..0300B1.V..242132200419228346RSQK..0242B1.V..RSQK..0242B1.V..RSQK..0300B1.V..RSQK..0370B1.V..300160250519277363RSQK..0300B1.V..RSQK..0300B1.V..RSQK..0370B1.V..RSQK..0400B..V..370200270640346381RSQK..0370B1.V..RSQK..0370B1.V..RSQK..0400B..V..RSQK..0500B..V..400220300692381433RSQK..0400B..V..RSQK..0400B..V..RSQK..0500B..V..RSQK..0600B..V..500250360866433519RSQK..0500B..V..RSQK..0500B..V..RSQK..0600B..V..RSQK..0750B..V..6003204001039554649RSQK..0600B..V..RSQK..0600B..V..RSQK..0750B..V..RSQK..0900B..V..7504006001299692935RSQK..0750B..V..RSQK..0750B..V..RSQK..0900B..V..RSQK..1100B0.V..90050075015588661160RSQK..0900B..V..RSQK..0900B..V..RSQK..1100B0.V..RSQK..1200B0.V..1100630915190510911299RSQK..1100B0.V..RSQK..1100B0.V..RSQK..1200B0.V..RSQK..1400B0.V..12007101000208712291558RSQK..1200B0.V..RSQK..1200B0.V..RSQK..1400B0.V..RSQK..1600B0.V..14008501165242414721905RSQK..1400B0.V..RSQK..1400B0.V..RSQK..1600B0.V..RSQK..1800B0.V..16009501250277116452165RSQK..1600B0.V..RSQK..1600B0.V..RSQK..1800B0.V..Note (1)180010501400311718182424RSQK..1800B0.V..RSQK..1800B0.V..Note (1)Note (1)In n I en i LDeltaNote:Please refer to Product Selector Guide for further information on how to select the correct softstarter.Rated OperationalRated OperationalControl Cooling Fans Type Selection GuideRSQKGeneral SpecificationsSupply SpecificationsInput Specifications(1).RSQKDimensions -IP20Housing (RSQK......B1....)plastic moulding incorporating the control card and keypad,and 30mm for the right hand door (i.e.90+675+30=795mm as an overall cabinet opening)Note:When fitting a RSQK into a cabinet,ventilation must be provided if the heat output of the unit is greater than the cabinet will e the following formula to determine the fan requirement.An allowance has been incorporated in the formula so that the figure for Q is the air delivery quoted in the fan suppli-ers data.An approximation of the heat produced by the RSQK (in Watts)is available in the table hereunder.Q -required volume of air (cubic metres per hour [m 3/h])Wt -heat produced by the unit and all other heat sources within the enclosure (Watts)tmax -maximum permissible temperature within the enclosure (40˚C for a fully rated RSQK)tamb -temperature of the air entering the enclosure (˚C)Q =4xWt(tmax -tamb)RSQKHeat Output of RSQK Units*Housing Size 1RSQK..0030B1...90RSQK..0044B1...120RSQK..0059B1...155RSQK..0072B1...210RSQK..0085B1...220RSQK..0105B1 (275)RSQK..0146B1…440Housing Size 2RSQK..0202B1…610RSQK..0242B1…650RSQK..0300B1…850RSQK..0370B1…970Housing Size 3RSQK..0600B1…2000RSQK..0750B1…2500RSQK..0900B1…3000*At rated operational current Ie,Unit Full load current (FLC)Dimensions -IP00Housing (RSQK......B0....)(1)All dimensions in mm(1).Not cULus approvedRSQKDimensions -IP00Housing (RSQK......B0....)cont...(1)All dimensions in mmNote:Fans for RSQK..0400B0.V ..Up to RSQK..0750B0.v..are fixed voltage and must be specified as either 115V or 230V (refer to Ordering Key section)DimensionsWidth (W)Height (H)Depth (D)Unit Cooling MethodMounting ClearanceSideT op &BottomFrontRSQK..0400B0.V ..To RSQK..0600B0.V ..(1)490648285RSQK..0750B0.V ..(1)508738282RSQK..0900B0.V ..To RSQK..1100B0.V ..(1)635746322RSQK..1200B00V ..(1)635782322RSQK..1400B00V ..T o RSQK..1800B00V ..(1)770775475(1).Not cULus approvedForced-air with built in fan2002525RSQKConductor Data(1).Not cULus approvedDimensions -IP00Housing (RSQK......B0....)cont...(1)RSQKConductor Data (cont.)*The conductor sizes indicated in the above table are the maximum allowed for each chassis size.The actual conductor used must comply with local wiring regulations.Note:To maintain approvals for cable connections,the wire terminals should conform to local regulations and be fitted using specified crimping tools as indicated by the manufacturer.Environmental Specifications(1).RSQKNote1:The in-line configuration shown above requires that the firing mode be set to'0'.Note2:The In-Delta configuration requires that the firing mode be set to'1'.An in-line contactor controlled by the RSXK MUST be used in the In-Delta firing mode.In Line Connection of Motors(Note1)In Delta Connection of Motors(Note2)Note3:The bypass configuration is automatically detectedas"Auto Bypass"is set as default.Note4:Contactor K3is required for the‘operation inBypass Power Circuit’and is controlled by theprogrammable relay set as‘Top of Ramp’relay. Connection for bypass operation(Note3)Control Circuit Wiring(Note4)Wiring DiagramsRSQKApplicable to RSQK..0023B1.V ..up to RSQK..0370B1.V ..Applicable for RSQK..0500B0.V ..up to RSXK..0900B1.V ..Terminal DiagramElectronic Control CardX 1,X 2Auxiliary Function CardElectronic Control CardApplicable for RSQK..0500B0.V ..up to RSQK..1800B0.V ..(1)2X ,1X Auxiliary Function Cardcooling Electronic Control CardElectronic Control Card ConnectionStandardsAlarmsFault Code ExplanationOverload Trip CurvesCurrent Limit','Overload level'and'Overload delay'settings may be adjusted to limit overload currents in accordance with the trip curves shown here.For motors with FLC's lower than the rated current of the RSQK,the'Overload Level'may be adjusted using the following formula:Overload level=Motor FLC x 1.1(A)Note:The overload monitors one of the phases only and the'Current Limit'level is only active during motor starting.It is recommended that the control supply is maintained between starts to ensure the integrity of the overload,which will reset on its removal.Type of coordination:1Semiconductor Fuse Types UL requires recognised special purpose fuses (JFRH2)for the protection of semiconductor devices,rated 700Vac,as indi-cated in the above table,can be used to obtain the short circuit ratings required by UL.Suitable for use on a circuit capable of delivering not more than the RMS Symmetrical Amperes indicated in the above table at maximum rated operational volt-age,when protected by Semiconductor Fuse Type,Manufactured by Company and Mod.No.indicated in the above table.Fuse rated 700Vac,Amps as indicated in the above table.These fuses are for short circuit protection of the semiconductors and must be mounted externally by the user between the unit and the mains supply,not between the unit and the motor.Short Circuit ProtectionThe currents listed in the above table are for 3-phase,4-pole motors operating on 50/60Hz supplies.Actual currents ofmotors may vary by +/-10%depending on size and manufacturer.Motors of lower speeds generally draw higher currents for the same rated output.Typically +10%for 6-pole or +20%for 8-pole compared to 4pole motors.Typical Motor Powers at rated voltages(1).Not cULus approvedAccessories •Ordering Code:MMRK•Can be used on a one to one basis,or one Keypod can control several Soft Starters•Seven buttons with individual Start and stop •Display via a 2line 32character LED•Eliminates panel mounted Start and Stop push buttons,Ammeters,Run,Top of Ramp and Alarm Lamps•The Keypod gives continuous display of motor phase current and control status,Starting,Stopping,Full Volts,Optimising,Current Limitation,Overload and Fault Indication•Ordering Code:MMKC or Option VC.(refer to RSQK ordering code)•Enables the set up,control and monitoring of single or multiple RSQK softstarters•RS485interface with 50V isolation for demanding industrial applications•Interface is suitable for conection to the remote keypod or a standard Modbus network running at 9600baud 8N1.•Connection via standard CA T5RJ45terminated ethernet cable •Onboard RJ45connector for mulitple softstarter connection•Standard twisted pair wiring may also be used via the secondary screw terminalsAP9A00circuitboardKeypodCommunications Card (Modbus)(1)Connection of multiple RSQK softstarters via RJ45connectors(1).Not cULus approvedInstallation Instructions (J1-J5Link Options)Connection DiagramJ1:When linked,12V is passed through to the RJ45connectors.This is for use with the Carlo Gavazzi net only.It supplies power to the remote keypod.Only the unit closest to the keypod should have this link fitted.J2:When linked,the onboard 1k grounding resistor is shorted out.This is for use with Carlo Gavazzi net only.Only the unit closest to the keypod should have this link fitted.J3:When linked,the serial communications isolated ground is connected to the local unit ground.If muliple MAX3157(isolated comms)chips are connected,J3must be shorted.J4:When linked,a 100ohm terminating resistor is connected between the A and B RS485lines on both the RJ45and screw terminal connections.For RS485networks only,the nodes at each physical end of the network have terminating resistors fitted.J5:When linked,a 1k resistor is connected between screw terminal G and local ground.Normally,only one of the units would have this link fitted.•When connecting the remote Keypod through the RJ45connector to a single softstarter,links J1,J2,J4and J5should be linked.•When connecting the softstarter to a PLC/HMI through twisted pair connection,fit terminating resistor (may be internal)at PLC/HMI end and links J4and J5on thesoftstarter.Connection of multiple RSQK softstarters via RJ45connectors(1)•Ordering Code:MMFC or Option V .F (refer to RSQK ordering code)•Two 0-10V Analogue Outputs •One 0-21V DC Input •One 4-20mA Input •One Thermistor Input•Two Programmable Output Relays •Two Programmable Input RelaysAuxiliary Function CardConnection Diagram。
软启动器说明书1 软启动工作原理软启动器电动机的应用 1 软启动器工作原理与主电路软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路，主电路图见图1。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。
软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。
软启动与软停车的电压曲线见2 软启动器的选用（1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。
根据负载性质选择不同型号的软启动器。
旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。
也可以用一台软启动器去启动多台电动机。
无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。
节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。
（2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。
3 Alt48软启动器的特点Alt48软启动器启动时采用专利技术的转矩控制。
转矩斜坡上升更快速，损耗更低。
具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。
软启动器使用说明书
一、用途
1.1 QJR系列矿用隔爆型真空交流软启动器适用于含有爆炸性气体（甲烷）和煤层的矿井中。
主要用于额定电压至1140V、660V，频率为50HZ的鼠笼型三相异步电动机的软启动、限流启动、双斜坡启动、全压启动、节能运行、软启动等功能。
是21世纪国家推荐使用的电子智能型新产品并于国际惯例接轨的国际项目。
启动器具有过载、过流、缺相、漏电闭锁、过电压、欠电压、温度保护等。
二，线路工作原理
2.1系统连接
参照电气原理图(以远控为例说明)：接上远控按钮，合上隔离换相开关GHK，控制变压器KB1得电，控制与保护器QJ 及漏电闭锁组件K投入工作，若电源和负载都正常工作，即可开启启动器。
此时按下启动按钮，本安先导XD的固态继电器XJ1闭合，从而XJ2闭合，延时头继电器ZJ1和时间继电器SJ1\SJ2得电吸合，导线41与42通过ZJ1闭合而进入软启动状态，可控制按预先设定的模式结合现场条件，触发导通。
当软启动过程完毕后，切换触电闭合，中间继电器ZJ2 吸合，CJ吸合，旁路真空接触器投入运行，此时自保出点由ZJ1切换到CJ,整个启动过程完毕。
二、按键说明
三、菜单功能说明
七、指示灯说明
注：当A、V和%三个指示灯全灭时，当前显示内容为温度值。
软启动器出现故障时，RNU和STOP指示灯同时进行闪烁。
八、电气原件明细表。
启动器（又称软起动器，电机软起动器）软启动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。
运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。
电动机属感性负载，电流滞后电压，大多数用电器都属此类。
为了提高功率因数须用容性负载来补偿，并电容或用同步电动机补偿。
降低电动机的激磁电流也可提高功率因数（HPS2节能功能，在轻载时降低电压，使激磁电流降低，使COS∮提高）。
节能运行模式：轻载时降低电压减少了激磁电流，电机电流分为有功分量和无功分量（激磁分量）提高COS∮。
节能运行模式：当电动机负载轻时，软启动器在选择节能功能的状态下，PF开关热拨至Y 位，在电流反馈的作用下，软启动器自动降低电动机电压。
减少了电动机电流的励磁分量。
从而提高了电动机的功率因数（COS∮）。
（国产软启动器多无此功能）在接触器旁路状态下无法实现此功能。
TPF开关提供了节能功能的两种反应时间；正常、慢速。
节能运行模式：自动节能运行。
（正常、慢速两种反应速度）空载节能40%，负载节能5%。
型号说明(1)起动器额定流18,30,37,44,50,60,72,85,105,142,175,210,250,300 370,470A(2)主电压等级适用范围50/60Hz 230VAC 220~240VAC400VAC 380~420VAC500VAC 480~520VAC690VAC 660~690VAC(3)控制电压等级适用范围50/60Hz 115VAC 110~120VAC230VAC 220~240VAC(4)任选件代号说明A ModbusB ProfibusC DeviceNetD RS232C选件E 模拟输出选件注：若HPS2DBXXX后面三项均未填，则默认为：主电压400VAC，控制电压230VAC，无选件。
67数字经济型软起动器AKS300型系列使用说明书封面前言感谢您购买艾克威尔生产的AKS300系列软起动器。
AKS300系列软起动器是专用于由恒速交流电动机作为运转动力的起停装置（如拖动、风机、泵、传送带以及其他机械设备）。
由于每次电动机起动和停机的时候，会产生机械和电气的问题，从而导致负载冲击的出现。
AKS300系列数字经济型软起动器可消除此类问题。
使用本软起动器后，电压可平稳的施加和撤离电动机，转矩和电流也是如此。
因此，和传统的起动方式相比，机械和电气的问题将得到彻底的改善。
本手册为用户提供了安装配线、参数选择、故障诊断和日常维护相关注意事项。
为确保能正确安装及操作AKS200系列软起动器，发挥其优越性能，请在装机前阅读本使用手册，并妥善保存及交给最终机器使用者。
读者对象本书适合下列人员阅读设备安装人员、维护人员、设计人员目录章节页码1,简介 1 2,产品确认2.1 型号说明2.2 开箱确认3,安装3.1 安装环境3.2 使用条件3.3 注意事项4, 功能介绍和使用4.1 水泵、风机特性简介4.2 功能介绍4.3 完全使用5,故障对策和维护5.1 故障对策5.1.1故障类别5.1.2故障分析及解决5.2 维护5.2.1 日常保养及维护5.2.2 软起动器的存贮5.3 保修6,技术参数6.1 尺寸6.2 型号选择6.3 使用示例1，简介1.1 AKS400系列软起动主要功能特点：完美的人性艺术化设计：●外形美观和结构合理●良好简洁的人机界面●功能完善和操作简便●牢固可靠和结构紧凑可靠的质量保证：●先进的SMT贴片生产工艺●优异的电磁兼容性能● 完善的出厂前全程跟踪测试● 整机出厂前的高温老化、振动试验 完善可靠的功能和保护措施： ● 简单方便的起停外接方式 ● 精确的电流检测● 完善的欠压、过压保护 ● 软起动器过温保护 ● 输出负载短路保护 ● 输入缺相保护 ● 起动超时保护● 同时具有外部报警输入保护 自主知识产权的产品： ● 外观设计专利● 本系列拥用自主的控制算法软件 ● 专有的起动保护技术选项部分须特殊订货，请于厂家联系2,产品确认2.1 型号说明ASK300系列软起动器型号命名规则A K S 2 0 0 – 0 3 0 4 0 –B 1 – A A产品品牌产品系列显示类型额定电流选项类别额定电压起动曲线停止曲线具体型号选择参考如下表：40：400V（50/60Hz）50：500V（50/60Hz）60：600V（50/60Hz）1：带旁路过故障继电器选项2：带旁路故障继电器、模拟量输出起动曲线可根据客户要求进行选择停止曲线可根据客户要求进行选择2.2 开箱确认在开箱时,请认真确认以下情况：1、检查运输途中外包装是否有破损现象；2、开箱后请检查本装置由于运输过程中是否有部件松落的情况；3、查看本机铭牌的信息参数是否和您订货时的要求一致。
在本装置箱体的右侧下方，贴有标示型号等内容的铭牌，请用户仔细核对。
铭牌内容如下图所示。
本公司在产品的制造及包装出厂方面，会尽量细心注意，但万一发现有某种损坏或遗漏，请速和我们或供货商联系解决。
3,安装3.1 安装环境请安装在室内、通风良好的场所，为了保证良好的冷却效果，请将本产品进行垂直安装。
如右图所示。
选择安装环境，应注意以下事项：(1) 环境温度：要求在-10℃～40℃的范围内，如周围温度为40℃～50℃时，要取下盖板或打开安装柜前门，以利于通风散热；(2) 安装在湿度低于90%,无水珠凝结的场所；(3) 不要安装在多尘埃、金属粉末的场所；(4) 安装在无腐蚀性、爆炸性气体的场所；(5) 安装在振动小于5.9米/秒2（0.6G）的场所；(6) 不要安装在电炉等热源直接受热场所或可能产生火花的机械设备的附近；(7) 不要安装在水管等可能产生水滴飞溅的场合；(8) 安装在无阳光直射的场所；(9) 不宜安装在室外。
如有特殊安装要求，请事先和我公司联系。
安装空间要求：下列图表均和软起动器的安装有关，请安装前仔细阅读。
图2图3安装空间外型尺寸型号A B C E F H请根据以上安装空间进行安装，以保证本产品能在良好的环境下进行正常工作。
3.2 注意事项1，软起动器应安装在满足标准规定所要求的环境条件下，特别应远离有可燃性气体、爆炸性气体或尘埃的危险性场所，以防止发生火灾或爆炸。
2，软起动器通电后，一定不要接触内部的电气部件和不要进行任何检查。
3，连接软起动器输入电路时，必须先切断电源。
4，不要将超过允许波动范围的电源电压连接至软起动器，否则将导致器件损坏。
5，每次运行时，应充分检查电路连接是否有误，否则会损坏软起动器。
确认软起动器安全接地后才可运行。
6，控制电路连线应尽可能远离主功率电路连接线，以防止由于干扰噪声引起误动作。
如控制电路连接线必须穿越主功率线，则应使之成直穿越。
如连接线距离较长，则应使用双绞线或屏蔽线。
4, 功能介绍及使用AKS300系列软起动器是专用于由恒速交流电动机作为运转动力的起停装置（如拖动、风机、泵、传送带以及其他机械设备）。
本装置拥有良好的人机操作界面和完善的功能配置。
使用户在使用过程能够更好的使用本产品，发挥其良好的性能。
4.1 功能介绍4.2.1 面板说明指示灯说明如下：：电源指示灯。
当本产品接入电源后，本指示灯将会点亮。
指示内部电源工作正常。
：起动指示灯当控制端子的起动端闭合时，本指示灯点亮，表示设备进入起动状态；当起动过程结束后，本指示灯熄灭。
：旁路指示灯。
当起动过程结束后，旁路继电器吸合时，本指示灯点亮。
表示本设备已进入正常运行工作状态。
：报警指示灯。
当指示灯亮时，表示本设备检测到有意外报警情况出现。
注：当Alarm报警指示灯亮时，请先进行故障排除后再进行起动操作。
报警排除详解请参见第五章故障对策部分。
数字电位器说明如下：1 2 3A, 起动曲线调整如上图图中1所示为起动时间调整数字电位器。
起动时间调整范围：0-30秒如右图所示曲线。
时间调整越长，电压上升越缓慢。
根据实际负载情况调整相应的起动时间B,停止曲线调整如上图图中2所示为停止时间调整数字电位器。
停止时间调整范围：0-30秒如右图所示曲线。
时间调整越长，电压下降越缓慢。
根据实际负载情况调整相应的停止时间。
当为0秒时，直接停止。
C,初始电压(Uini)限流功能(Ilim)(1)初始电压（Uini）：白色范围部分为初始电压设定部分，设定起动曲线开始电压水平以及停止曲线终止电压水平。
在30%-70%全电压范围可调5级。
(2)限流功能(Ilim)：软起动器通常会减低起动电流，电流限制功能允许预先设定。
因而最大起动电流值将不会被超越。
黄色范围为限流功能(Ilim)设定部分。
当采用电流互流器检测时，用和初始电压(Uini)设定的同一旋转开关来设定限流。
在1.5-4倍的电流互感器变比范围可调11级，当在黄色范围的参数(Ilim)设定时，初始电压(Uini)总是被固定在40%位置。
不同使用的基本设定：负载种类起动斜坡时间(秒) 停止斜坡时间（秒）初始电压Uini电流限制Ilim提升机械10 10 60% 3.5 搅拌机10 0 60% 3.5 破碎机10 10 40% 3.5 活塞式压缩机10 0 30% 3 离心泵10 20 30% 3 离风机10 0 30% 3.5 旋转变流器10 0 30% 2.5 螺旋压缩机10 0 40% 3.5 螺旋传送带10 10 40% 3.5 船前推进器10 0 30% 2.5 热泵10 20 30% 3 气泵10 0 30% 2.5 自动扶梯10 0 30% 3 空载电机10 0 30% 2.5 皮带运输机10 10 40% 3.5 注：当采用起动电流限制时，初始电压(Uini)为40%。
4.2.2 主回路端子功能介绍如右图所示，主回路端子分输入和输出两部分，分别如下：●输入端：三相电源R，S，T 以及旁路输出A，B，C●输出端：电机接入端U，V，W主回路接线方式说明如下：由断路器输出端输出的电源线接到本产品的R，S，T三个电源输入端上，电动机的电源输入端连接到本产品的U，V，W输出端上。
外配的全压(旁路)继电器的输入端接入到本产品的A，B，C三个旁路电源端子上。
输出端则和电动机的电源输入端相应的端子上两两相并即可。
具体接线示意图如右图所示。
4.2.3 控制端子功能介绍控制端子示意图如下：功能说明如下：●旁路输出：端子PA，端子PB（常开）示意图如右图所示：本端子为外部旁路输出端。
当本产品起动过程完成后，本输出端会自动闭合，让外部旁路接触器进行闭合。
注：本输出端子的电气参数如下：16A 240V AC16A 30V DC●故障输出：端子TA,端子TB (常开)端子YA,端子YB(常闭)示意图如右图所示：本端子为故障输出端子拥有常开和常闭各一对。
当故障指示灯点亮时，本输出端子会同时动作进行输出指示。
注：端子电气参数如下：5A 250V AC5A 29VDC●模拟量输出：端子CCI,端子GND示意图如右图所示：本端子为电流模拟量输出端子。
当电流互感器检测到电流后经软起动内部运算转换后，输出标准的0~20mA电流。
注：端子电气参数输出标准电流0~20mA●外部故障输入：端子X1（常闭）端子X2（常开）示意图如右图所示：本输入端子为外部故障输入端，当外部无源故障接点动作时，本产品将会停止动行，同时，故障指示灯点亮。
注：端子电气参数12V 5mA建义采用无源接点进行接入。
●起动停止输入：端子X3（起动）端子X4（停止）示意图如右图所示：本输入端子为外部起动、停止输入端。
右图1中所示为三线接法。
X1端子外接常开按钮或接点，X2端子外接常闭按钮或接点。
右图2中所示为两线接法。
将X1和X2端子进行短接后再外接常开按钮或接点。
注：端子电气参数12V 5mA建义采用无源接点进行接入。
●公共端：端子COM本端子为X1、X2、X3、X4共用的公共端。
注：1，为了确保本机器能上电后进入正常待机状态，务必请将端子X1和公共端COM进行良好的连接，以免使本装置误认为外部有故障输入。
2，为了能更好的延长本软起动器的寿命和节省电力资源，建义外接全压(旁路)接触器。
4.3 完全使用方法以下为本装置的使用过程：1，主回路连接如上图所示。
A，从断路器的输出端子接入三相电源至本装置的R、S、T三相电源输入端子上。
B，电动机的动力线连接至本装置的U、V、W三相电源输出端子上。
C，旁路接触器的输入端子接至本设备的A、B、C三相电源旁路输出端子上。
同时，旁路继电器的输出端子一一对应的接到电动机的动力线上。
2，控制端子连线如上图所示。
A，将端子X3、端子X4、端子COM按照2线或3线接法正确连接。
B，同时将端子X1同端子COM进行短接。
