计算机网络原理实验五

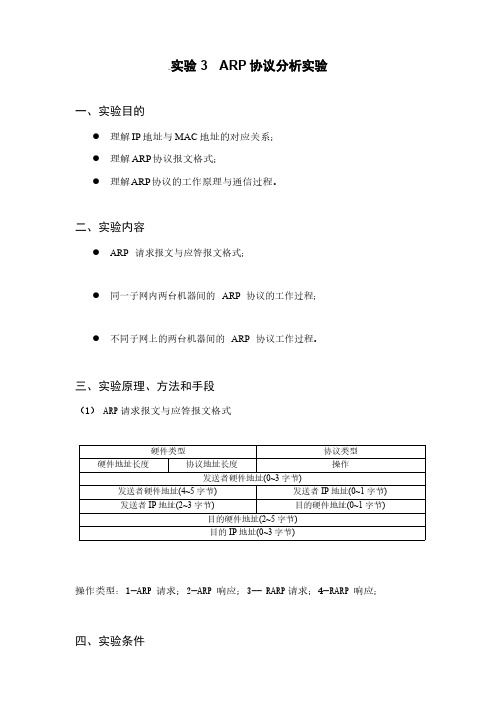

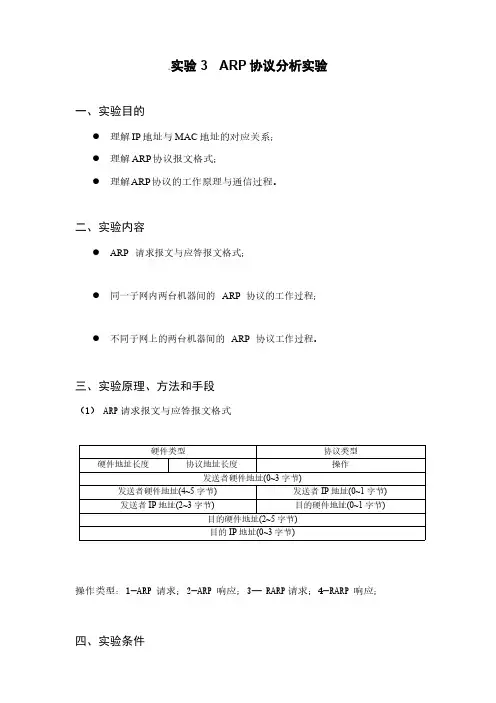

3ARP协议分析实验0B实验一、实验目的●理解IP 地址与MAC 地址的对应关系；●理解ARP 协议报文格式；●理解A RP 协议的工作原理与通信过程。

二、实验内容●ARP 请求报文与应答报文格式；●同一子网内两台机器间的ARP 协议的工作过程；●不同子网上的两台机器间的ARP 协议工作过程。

三、实验原理、方法和手段（1）ARP 请求报文与应答报文格式硬件类型协议类型硬件地址长度协议地址长度操作发送者硬件地址(0~3 字节)发送者硬件地址(4~5 字节)发送者IP 地址(0~1 字节)发送者IP 地址(2~3 字节)目的硬件地址(0~1 字节)目的硬件地址(2~5 字节)目的IP 地址(0~3 字节)操作类型：1—ARP 请求；2—ARP 响应；3-- RARP 请求；4—RARP 响应；四、实验条件（1）报文捕获工具Ethereal、EtherPeek 或SimpleNPTS 协议分析软件；（2）应用协议环境计算机网络实验指导书第 3 页 共 10 页每个学生的 PC 机（安装 Windows xp 操作系统）处于同一个 LAN ，另外有 一个服务器如学校的 WEB 服务器处于另外一个网络。

五、实验步骤（1）同一子网内两台机器间的 ARP 协议的工作过程●主机 A （IP 地址为 A.A.A.A ）与主机 B （IP 地址为 B.B.B.B ）属于同一个子网；●在主机 A 上的 DOS 命令提示符下运行 arp –d 命令，清空主机 A 的 ARP高速缓存；●在主机 A 上的 DOS 命令提示符下运行 arp –a 命令，检查主机 A 的 ARP高速缓存区，此时 A RP 缓存区应为空；●在主机A 上的DOS 命令提示符下运行：Ping B.B.B.B ，同时用抓包工具捕获A 与B 之间的数据通信报文，并做如下工作：——在捕获的报文中找出主机A 和主机B 之间通讯的ARP 询问请求报文和应答报文；——分析ARP 请求及应答报文的各字段，包括源、目的以太网地址、源、目的IP 地址、数据报文类型。

一、实验目的1. 理解计算机网络的基本概念和结构。

2. 掌握网络设备的配置方法，包括交换机、路由器等。

3. 学习网络协议的作用和配置方法，如TCP/IP、DHCP等。

4. 通过实验加深对网络故障诊断和排除能力的培养。

二、实验内容1. 实验环境实验设备：一台PC机、一台交换机、一台路由器、双绞线、网线等。

实验软件：Windows操作系统、网络管理软件等。

2. 实验步骤（1）网络设备连接首先，将PC机通过网线连接到交换机的一个端口上。

然后，将交换机的另一个端口连接到路由器的WAN口。

最后，将路由器的LAN口连接到PC机的另一台交换机上。

（2）网络设备配置①交换机配置进入交换机命令行界面，配置交换机的基本参数，如VLAN ID、IP地址、子网掩码等。

②路由器配置进入路由器命令行界面，配置路由器的接口参数，如WAN口和LAN口的IP地址、子网掩码等。

同时，配置路由协议，如静态路由、动态路由等。

③PC机配置在PC机的网络设置中，将IP地址、子网掩码、默认网关等信息设置为与路由器LAN口相同的参数。

（3）网络测试①测试PC机与交换机之间的连通性在PC机中ping交换机的IP地址，检查PC机是否能够与交换机通信。

②测试PC机与路由器之间的连通性在PC机中ping路由器的IP地址，检查PC机是否能够与路由器通信。

③测试不同VLAN之间的连通性在PC机中ping另一个VLAN中的设备，检查不同VLAN之间的设备是否能够相互通信。

三、实验结果与分析1. 实验结果（1）PC机与交换机之间连通（2）PC机与路由器之间连通（3）不同VLAN之间的设备相互通信2. 实验分析通过本次实验，我们成功搭建了一个简单的计算机网络，并掌握了网络设备的配置方法。

在实验过程中，我们遇到了一些问题，如网络设备之间的连通性、VLAN之间的通信等。

通过查阅资料和调试，我们解决了这些问题，加深了对计算机网络的理解。

四、实验总结1. 通过本次实验，我们了解了计算机网络的基本概念和结构，掌握了网络设备的配置方法。

计算机网络原理实验报告一、实验目的1.了解计算机网络的基本概念和原理；2.掌握计算机网络的基本组成部分及其功能；3.学习使用网络配置工具进行网络的配置和管理；4.掌握网络通信的基本步骤和网络协议的作用；5.通过实验，加深对计算机网络的理论知识的理解和应用。

二、实验环境1. 操作系统：Windows 10；2. 软件工具：Packet Tracer；3.实验设备：计算机、路由器、交换机。

三、实验内容1.网络配置实验通过使用Packet Tracer软件，建立一个简单的局域网，包括一台计算机、一台路由器和一台交换机。

使用网络配置工具进行网络的配置和管理，实现计算机与路由器之间的通信以及计算机与交换机之间的通信。

2.网络通信实验通过Ping命令测试计算机与路由器之间的连通性，并观察分组的传输过程。

同时，使用Wireshark抓包工具，捕获网络数据包，并分析数据包的结构和内容。

可以观察到IP地址、MAC地址以及各类协议的使用情况。

四、实验步骤1. 打开Packet Tracer软件，创建一个场景，包括一台计算机、一台路由器和一台交换机。

2.使用网络配置工具，给计算机、路由器和交换机分配IP地址，并设置子网掩码。

3.配置路由器的路由表，将计算机所在的网段加入到路由器的路由表中。

4. 在计算机上通过命令行窗口，使用Ping命令测试与路由器的连通性。

5. 同时，启动Wireshark抓包工具，并对网络通信进行抓包。

6. 观察Ping命令的结果，判断是否与路由器连通。

7. 分析Wireshark抓包结果，观察数据包的结构和内容，了解网络通信的基本原理和过程。

五、实验结果与分析1.网络配置实验通过网络配置工具，成功配置了计算机、路由器和交换机的IP地址，并设置了子网掩码。

通过配置路由器的路由表，实现了计算机与路由器之间的通信以及计算机与交换机之间的通信。

2.网络通信实验Ping命令的结果显示，计算机与路由器之间连通正常。

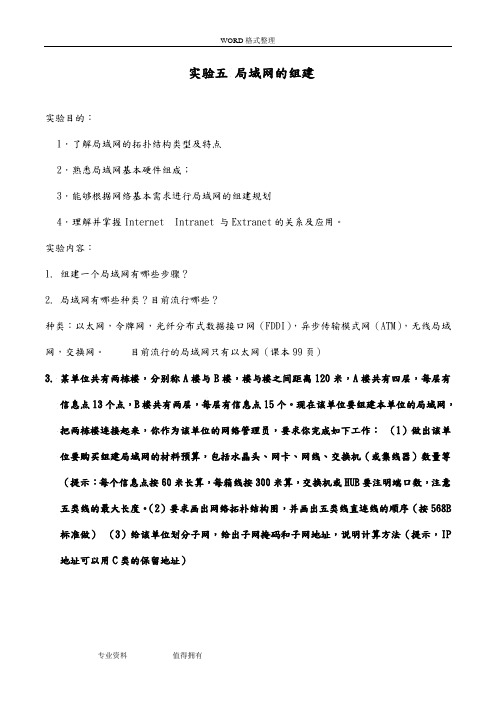

实验五局域网的组建实验目的：1．了解局域网的拓扑结构类型及特点2．熟悉局域网基本硬件组成；3．能够根据网络基本需求进行局域网的组建规划4．理解并掌握Internet Intranet 与Extranet的关系及应用。

实验内容：1.组建一个局域网有哪些步骤？2.局域网有哪些种类？目前流行哪些？种类：以太网，令牌网，光纤分布式数据接口网（FDDI），异步传输模式网（ATM），无线局域网，交换网。

目前流行的局域网只有以太网（课本99页）3.某单位共有两栋楼，分别称A楼与B楼，楼与楼之间距离120米，A楼共有四层，每层有信息点13个点，B楼共有两层，每层有信息点15个。

现在该单位要组建本单位的局域网，把两栋楼连接起来，你作为该单位的网络管理员，要求你完成如下工作：（1）做出该单位要购买组建局域网的材料预算，包括水晶头、网卡、网线、交换机（或集线器）数量等（提示：每个信息点按60米长算，每箱线按300米算，交换机或HUB要注明端口数，注意五类线的最大长度。

（2）要求画出网络拓朴结构图，并画出五类线直连线的顺序（按568B 标准做）（3）给该单位划分子网，给出子网掩码和子网地址，说明计算方法（提示，IP 地址可以用C类的保留地址）(1)13*4+15*2=82个信息点 82个网卡喽，水晶头＝82*2＝164个。

共6层楼，6台交换机（24口）喽，当然还要加上一台三层交换机（12口）。

82*60/300=17箱网线。

（2）怎么画图呀，百度能画吗？（3）6层楼，就划8个子网吧。

192.168.1.0/27.构建有线1、无线路由器10M|100M、无线AP一个（D-LINK3200）、48口交换机两个、16口交换机一个、网线18箱（用4900M）、2盒水晶头（180个）。

2、结构：总线型结构和星型结构相结合。

图我就不用画了吧，很简单。

3、这个随便你自己高就行了吧（比如：一楼：10.17.0.1-0.20.二楼：10.17.0.21--0.40下面自己搞啊）无线构建：1、无线路由器一个，无线AP一个，普通无线路由器10\100m的4个。

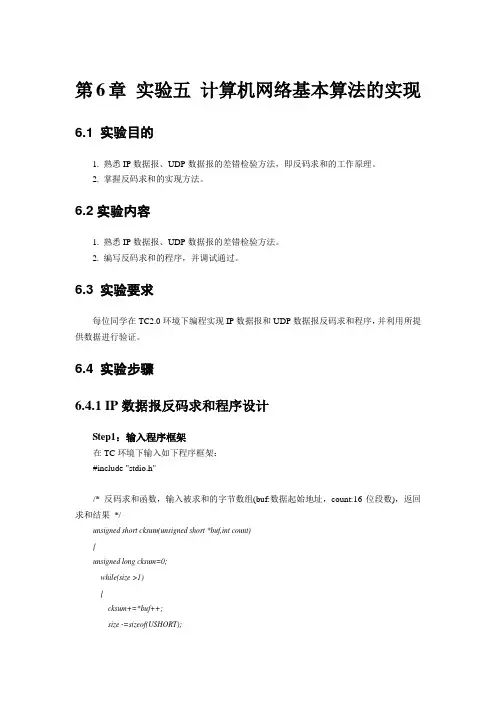

第6章实验五计算机网络基本算法的实现6.1 实验目的1. 熟悉IP数据报、UDP数据报的差错检验方法，即反码求和的工作原理。

2. 掌握反码求和的实现方法。

6.2实验内容1. 熟悉IP数据报、UDP数据报的差错检验方法。

2. 编写反码求和的程序，并调试通过。

6.3 实验要求每位同学在TC2.0环境下编程实现IP数据报和UDP数据报反码求和程序，并利用所提供数据进行验证。

6.4 实验步骤6.4.1 IP数据报反码求和程序设计Step1：输入程序框架在TC环境下输入如下程序框架：#include "stdio.h"/* 反码求和函数，输入被求和的字节数组(buf:数据起始地址，count:16位段数)，返回求和结果*/unsigned short cksum(unsigned short *buf,int count){unsigned long cksum=0;while(size >1){cksum+=*buf++;size -=sizeof(USHORT);}if(size ){cksum += *(UCHAR*)buf;}cksum = (cksum >> 16) + (cksum & 0xffff);cksum += (cksum >>16);return (USHORT)(~cksum);/* 每位同学自己完善本函数*/}main(int argc,char **argv){FILE *fp;unsigned short buf[10];unsigned short rt;if(argc>1){/* 打开MAC帧数据文件*/fp = fopen(argv[1],"rb");if (fp != NULL){/* 定位到IP数据报首部开始位置*/fseek(fp,14L,SEEK_SET);/* 读取20个字节的IP首部*/fread(buf,2,10,fp);/* 反码求和*/rt = cksum(buf,10);/* 输出求和结果*/printf("CheckSum:%X",rt);/* 关闭文件*/fclose(fp);}else{printf("Open file error");}}else{printf("Usage:Check_Ex ex.dat");}return 0;}Step2：完善cksum函数（反码求和函数）根据反码求和算法完善反码求和函数，并调试成功整个程序。

实验一网线的制作及对等网的构建一、实验目的1、掌握网线制作及测试2、利用网线和交换及搭建对等网3、掌握IP参数设置4、了解简单网络诊断技术二、原理概述1、制作网线组建局域网时制作网线是必不可少的一步，下面就给大家介绍一下如何制作网线。

直连线（标准568B）：两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

交叉线（568A）：一端为正线的线序，另一端为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。

PC-PC: 交叉线PC-HUB: 直连线HUB-HUB普通口: 交叉线HUB-HUB级连口-级连口：交叉线HUB-HUB普通口-级连口：直连线HUB-SWITCH: 交叉线HUB(级联口)-SWITCH: 直连线SWITCH-SWITCH: 交叉线SWITCH-ROUTER: 直连线ROUTER-ROUTER: 交叉线不管如何接线，最后完成后用RJ-45测线仪测试。

100BASE-T4 RJ-45对双绞线的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

用于交换机到计算机时，按顺序接好即可。

如果用于两台计算机直接相连，需将一边的3、6接另一边的1、2，1、2接另一边的3、6。

也就是将一端的发送接另一边的接收，接收接另一边的发送。

2、对等网对等网络（Peer-to-Peer network），联网的计算机相互之间像平等的伙伴，或对等体一样。

对等网络也被称为工作组（workgroups）。

每台计算机都可以起客户端的作用，也可以起服务器的作用。

三、实验任务1、制作T568B标准的直通（或交叉）双绞线一根。

2、将两台主机H1和H2通过交换机或双绞线连接构成对等网3、配置两台主机，利用ping命令来检查主机之间的连通性。

4、组建工作组实现文件共享四、实验环境主机两台（操作系统为windows2003）,交换机一台，非屏蔽超五类双绞线一段，压线钳一把，水晶头若干，测线仪一个，网线若干。

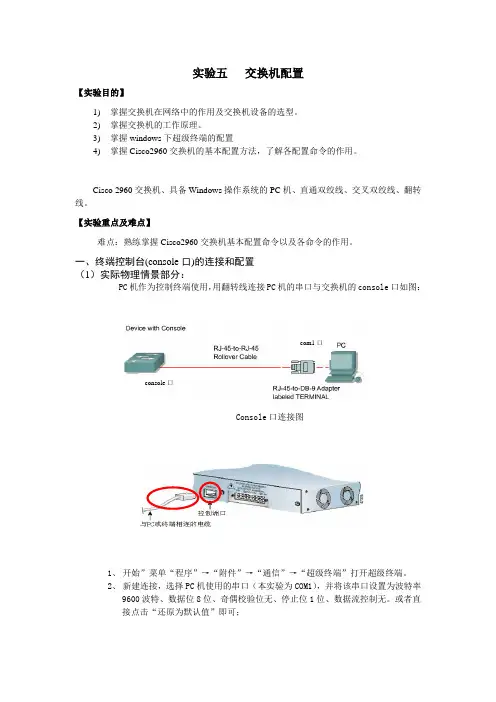

实验五交换机配置【实验目的】1)掌握交换机在网络中的作用及交换机设备的选型。

2)掌握交换机的工作原理。

3)掌握windows下超级终端的配置4)掌握Cisco2960交换机的基本配置方法，了解各配置命令的作用。

Cisco 2960交换机、具备Windows操作系统的PC机、直通双绞线、交叉双绞线、翻转线。

【实验重点及难点】难点：熟练掌握Cisco2960交换机基本配置命令以及各命令的作用。

一、终端控制台(console口)的连接和配置（1）实际物理情景部分：PC机作为控制终端使用，用翻转线连接PC机的串口与交换机的console口如图：com1口console口Console口连接图1、开始”菜单“程序”→“附件”→“通信”→“超级终端”打开超级终端。

2、新建连接，选择PC机使用的串口（本实验为COM1），并将该串口设置为波特率9600波特、数据位8位、奇偶校验位无、停止位1位、数据流控制无。

或者直接点击“还原为默认值”即可；com1属性对话框3、进入超级终端程序后，单击“回车”键，系统将收到交换机的回送信息。

超级终端的登陆界面如下：P r e s s R E T U R N t o g e t s t a r t e d.s w i t c h>s w i t c h>e ns w i t c h#超级终端登陆界面（2）模拟软件部分：首先在packet tracer中建立如下拓扑图，注意接口的连线要求，并为主机PC0配置IP地址。

其次，选择Terminal，并配置Terminal（默认即可，比较实际物理情景部分），点击OK。

最后，进入模拟的超级终端登陆界面，进行交换机的配置。

二、交换机配置模式及帮助交换机配置模式是用于不同级别的命令对交换机进行配置，同时提供了一定的安全性、规范性。

对于几种配置模式的学习，需要不断的使用才可掌握。

几种配置模式如下：普通用户模式：开机直接进入普通用户模式，在该模式下我们只能查询交换机的一些基础信息，如版本号（show version）。

计算机网络实验五(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--广州大学学生实验报告开课学院及实验室：计算机学院，电子信息楼416A室 2014年 12 月 10日学院计算机科学与教育软件学院年级/专业/班计科122姓名庞彬学号22实验课程名称计算机网络实验成绩实验项目名称实验五：网络程序设计指导老师刘淼一、实验目的通过编程理解网桥的功能及计算机如何处理一个文件的16位校验和。

二、实验环境装有JDK环境和Eclipse的电脑一台。

三、实验内容写一个程序来模拟网桥功能。

模拟实现网桥的转发功能，以从文件中读取帧模拟网桥从网络中收到一帧，即从两个文件中读入一系列帧，从第一个文件中读入一帧然后从第二个文件中再读入一帧，如此下去。

对每一帧，显示网桥是否会转发。

要求：Windows或Linux环境下运行，程序应在单机上运行。

分析：用程序模拟网桥功能，可以假定用两个文件分别代表两个网段上的网络帧数据。

而两个文件中的数据应具有帧的特征，即有目的地址，源地址和帧内数据。

程序交替读入帧的数据，就相当于网桥从网段中得到帧数据，当然如果模拟的数据量比较少，也可以用两个数组代替两个文件存放帧数据，同样达到代表两个网段上的帧数据的效果。

对于网桥来说，能否转发帧在于把接收到的帧与网桥中的转发表相比较。

判断目的地址后才决定是否转发。

由此可见转发的关键在于构造转发表。

这里转发表可通过动态生成。

四、实验步骤、记录和结果（一）写一个程序来模拟网桥功能。

1、实验程序如下。

import .*;public class Bridge {public static void main(String args[]) {oCharArray();oCharArray();oCharArray();oCharArray();if (k[1] == wangqiao5[0]) {flag3 = 1;C平台来编写的，在实验过程中，对网桥的工作原理和16位校验和的计算方法有了更深一步的理解，同时也锻炼了自己的编码能力。
