液压机工作原理
液压机是一种液压设备，它可以将液体的能量转换为机械运动能，例
如提升、推动或压缩物体。
运行原理很简单，它将液压油由液压泵不
断供应给活塞缸，活塞缸里的活塞靠液压油的压力而活动。
当活塞上
的活塞杆上的杠杆做动力传动时，液压机就可以发挥动力作用。
液压机系统由液压泵、控制阀、液压缸、油箱及其它部件组成。
液压
油从低压油箱经液压泵供应给高压油箱。
再经控制阀供应给活塞缸，
活塞缸内的活塞受液压作用而移动，活塞缸上的活塞杆上连接有杠杆，可以通过驱动液压机产生动力。
活塞上的活塞杆两端加设密封垫片，
防止液压油渗出。
当液压油从活塞缸的上、下端排出时，液压机也就
产生动力作用。
液压机的工作原理很简单，只要把液压油供应到活塞缸里，就能通过
活塞上的活塞杆带动杠杆产生动力作用，从而实现液压机的作用。
液
压机是一种用于起重、提升、推动、挤出等工作的液压机械，它的工
作原理是将液体的能量转化为机械运动能，从而实现工作。
2000kN四柱液压机液压系统工作原理作者殷洪福2000kN四柱液压机是一台宽工作台的压力机，工作台尺寸为2000mm（左右）×1500mm（前后）。
这台机的设计目标是大尺寸薄板零件的拉深、翻边、冲裁工艺。
这台机的液压系统有几个特点：1．设置高压、低压两个可以根据工艺力的大小而自动切换的油源；2．上下油缸可以单独运行，也可以差动运行；3．主油缸的柱塞内包含顶出油缸，可以进行上顶出（脱模）操作。
为说明液压系统的工作原理，以设备的典型运作过程（凹模在上方、凸模在下方的反向拉深工艺过程）为例。
图示液压系统是完成一次工作循环之后的状态。
下一次工作循环从系统升压开始。
系统工作原理说明如下。
1．系统升压先导式溢流阀12原处于卸荷状态，高压油源失效。
低压油源仍处于供油状态。
将手动换向阀11的手柄推到位置Ⅰ，控制油路X1升压，使溢流阀12恢复正常工作状态，高压油源恢复供油，系统压力升高至设定数值。
2．滑块快速下降将手动换向阀9的手柄拉到位置Ⅲ，支承滑块的油缸4的下腔回油路接通，滑块在自重的作用下，快速下降，直至上模（凹模）接触工件。
滑块在下降过程中一方面将上油缸3的柱塞向下拉，使上油缸3内腔产生负压，造成正向打开液控单向阀（大流量的充液阀）2的趋势；另一方面压迫油缸4下腔的油，使之压力升高，压力油通过控制油路X2迫使液控单向阀2彻底打开（正反向都处于开启状态），于是，充液过程开始，油箱1内的油通过大直径油管被吸进上油缸3。
与此同时，另一部分来自两个油源的油通过换向阀9进入上油缸3。
有一个问题需要说明：滑块快速下降主要靠自重作用，但是，自重作用并不可靠，如果滑块下降受阻（或许是因为滑块与立柱之间的滑动付力学异常），就可能发生下降不顺甚至卡死的现象。
这种现象通常不会发生。
然而，这种现象一旦发生，就会进入如“工作行程”那样的过程，滑块被上油缸3的柱塞强迫下降，系统依然正常工作。
单向节流阀13的作用是增加油缸4下腔回油路上的阻力，以求提高控制油路X2的压力，以便打开液控单向阀2。
四柱液压机工作原理
液压机作为传统的机械设备，是最大的机械力学应用。
它把低压液力装置转换为高压液力，这种高压液力可以产生较大的力量用于控制机械设备。
液压机可以分为液压单柱机和四柱液压机，这里我们来讨论四柱液压机的工作原理。
四柱液压机是液压机中比较常用的一种，它由四根柱子组成，每一根柱子都有一个启动活塞。
每一个活塞由上一根柱子给它供给液体或者气体，而下一根柱子则帮助收集排出的液体或者气体。
每个柱子还有一个传动轴，它可以转动每一个活塞。
如果只有一根活塞，它只能做上下运动，但是有四根活塞，它就可以做四种不同方向的运动。
当上面一根柱子给它供给液体时，这个活塞就会往上移动，当下一根柱子收集液体时，它就会往下移动，从而产生一个力和一个动作。
每一根柱子都有自己的传动机构，但是它们传动的都是同一个活塞，所以当每一根柱子的液体都在运动时，活塞也会一起运动，从而产生连续的力和动作。
当四柱液压机工作时，只要每一根柱子的液体正确地运转，就可以产生连续的力和动作，这种力和动作将用于操控机械系统，用来控制机械设备的运动。
四柱液压机不仅耐用可靠，而且它的安装灵活方便，几乎可以在任何环境下工作，它的动力系统和控制系统都非常简单，是目前液压机中最常用的一种。
综上所述，可以看出，四柱液压机有着许多优点，它可以实现一
种高效的液力转换，可以控制机械的运动，可以灵活的安装，操作简单，使用寿命很长。
因此，它被广泛应用于工业、航空、汽车制造等领域，可谓是液压机的精髓之一。
液压机工作原理液压机是一种以液体为介质用来传递能量以实现多种锻压工艺的机器。
液压机是根据帕斯卡原理制成，其工作原理如图1-1-1所示。
两个充满工作液体具有柱塞（活塞）的封闭容腔由管道相连通，当小柱塞1上作用有力P1时，液体的压强为p=P1/A1，A1为柱塞1的横截面积。
根据帕斯卡原理：在密闭的容器中液体压强在各个方向上完全相等，压强p将传递到容腔内的每一个点，这样大柱塞2上将产生向上的作用力P2，使工件3变形，且P2=P1*A2/A1，式中A2柱塞2的横截面积。
液压机一般由本体（主机）及液压系统两部分组成。
最常见的液压机本体结构简图如图1-1-2所示。
它由上横梁1，下横梁3，四个立柱2和16个内外螺母组成一个封闭框架，框架承受全部工作载荷。
工作缸9固定在上横梁1上，工作缸内装有工作柱塞8，它与活动横梁7相连接，活动横梁以4根立柱为导向，在上、下横梁之间往复运动，活动横梁下表面一般固定有上模（上砧），而下模（下砧）则固定于下横梁3的工作台上。
当高压液体进入工作缸并作用于工作柱塞上时，产生了很大的作用力，推动柱塞，活动横梁及上模向下运动，使工件5在上、下模之间产生塑性变形。
回程缸4固定在下横梁上，回程时，工作缸通低压液体，高压液体进入回程缸，推动回程柱塞6及活动横梁向上运动，回到原始位置，完成一个工作循环。
许多中小型液压机采用活塞式工作缸，如图1-1-3所示。
当活塞缸的上腔与下腔交替通入高压液体时，可以相继实现工作行程与回程，而不需单独设置回程缸。
液压机的工作循环一般包括停止、充液行程，工作行程及回程。
上述的不同行程是由液压控制系统中各种功能的阀门动作来实现的。
液压机的液压系统包括各种高低压泵、高低压容器（油箱、充液罐、蓄势器等）、阀门及相应的连接管道等。
其传动方式可分为泵直接传动和泵—蓄势器传动两种。
1.泵直接传动泵直接传动是由泵将高压液体直接供给液压机的工作缸及其他辅助装置，其最简单的液压系统如图1-1-3所示，它通过一个三位四通滑阀，即换向阀3来实现各种行程。

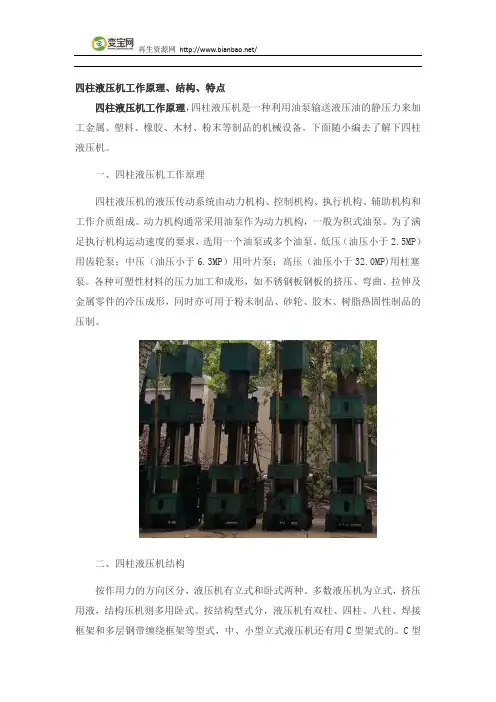

四柱液压机工作原理、结构、特点四柱液压机工作原理，四柱液压机是一种利用油泵输送液压油的静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械设备。
下面随小编去了解下四柱液压机。
一、四柱液压机工作原理四柱液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。
动力机构通常采用油泵作为动力机构，一般为积式油泵。
为了满足执行机构运动速度的要求，选用一个油泵或多个油泵。
低压（油压小于2.5MP）用齿轮泵；中压（油压小于6.3MP）用叶片泵；高压（油压小于32.0MP)用柱塞泵。
各种可塑性材料的压力加工和成形，如不锈钢板钢板的挤压、弯曲、拉伸及金属零件的冷压成形，同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。
二、四柱液压机结构按作用力的方向区分，液压机有立式和卧式两种。
多数液压机为立式，挤压用液，结构压机则多用卧式。
按结构型式分，液压机有双柱、四柱、八柱、焊接框架和多层钢带缠绕框架等型式，中、小型立式液压机还有用C型架式的。
C型架式液压机三面敞开，操作方便，但刚性差。
冲压用的焊接框架式液压机刚性好，前后敞开但左右封闭。
在上传动的立式四柱自由锻造液压机中,油缸固定在上梁中,柱塞与活动横梁刚性连接，活动横梁由立柱导向，在工作液的压强作用下上下移动。
横梁上有可以前后移动的工作台。
在活动横梁下和工作台面上分别安装上砧和下砧。
工作力由上、下横梁和立柱组成的框架承受。
采用泵-蓄能器驱动的大、中型的自由锻水压机常采用三个工作缸，以得到三级工作力。
工作缸外还设有向上施加力的平衡缸和回程缸。
三、四柱液压机特点机器具有独立的动力机构和电气系统，采用按钮集中控制，可实现调整、手动及半自动三种工作方式：机器的工作压力、压制速度，空载快下行和减速的行程和范围，均可根据工艺需要进行调整，并能完成顶出工艺，可带顶出工艺、拉伸工艺三种工艺方式，每种工艺又为定压，定程两种工艺动作供选择，定压成型工艺在压制后具有顶出延时及自动回程。
四柱液压机液压原理
四柱液压机是一种常见的液压设备，它利用液压原理来实现工作。
液压原理是基于波动传递的原理，通过压力的增大或减小来传递力量。
四柱液压机主要由液压系统、机械部件和控制系统组成。
液压系统是四柱液压机的核心部分。
它由液压油箱、液压泵、液压马达、液压缸、液压阀及相关管路等组成。
液压泵将液压油从油箱中抽吸出来，并加压送到液压缸中。
液压马达则将液压能转换为机械能，驱动机械部件的运动。
机械部件包括机架、工作台、滑块、模具等。
液压系统通过液压缸的作用，使机械部件产生往复运动或旋转运动。
机架是支撑整个机械部件的结构，而工作台是用来放置工件的平台。
滑块则是主要执行压力加工动作的部件，通常与模具一起使用。
控制系统是用来控制液压系统和机械部件的运行。
它通过控制液压阀的开启和关闭，来实现流量的调控和液压系统的正常工作。
控制系统还可以通过控制液压缸的行程和速度，来控制机械部件的运动轨迹和速度。
总结起来，四柱液压机的工作原理是通过液压系统产生压力，并将其传递给液压缸，从而实现机械部件的运动。
控制系统则负责控制液压系统和机械部件的运行。
这种工作原理使得液压机具有很高的压力和力量传递能力，广泛应用于各个行业的压力加工工艺中。
四柱液压机工作原理液压机是近年来广泛应用于工业生产和日常生活中的机械设备。
其机构结构简单，功能多样，节省空间，节约能源，操作方便等诸多优点，受到各行业的广泛重视，其中重要的一类是四柱液压机。
那么，“四柱液压机”是个什么概念，它的工作原理是什么？四柱液压机又称为双联结液压机，是由四个柱子组成的液压机。
两个端部的柱子用液压油直接进行连接，中间的两个柱子由油缸直接对连，并由液压油进行连接。
它具有较高的刚度，可以实现大范围内的压力控制，较好的制动和转向性能，并具有良好的结构稳定性。
四柱液压机的工作原理是由液压缸的活塞做作用于四柱液压机活塞杆的定轴，活动活塞杆的活塞做作用于工作缸的另一端活塞，形成一个闭合的液压系统。
液压系统的活动部分由电源进行控制，当电源电流改变时，液压缸内部活塞杆的位置也会发生改变，从而改变液压力，实现四柱液压机的工作过程。
四柱液压机因具有结构强度高，工作稳定可靠，控制准确，可承受大压力，节省空间节能等优点，而备受人们青睐，应用于工业生产中的液压压缩，押辊上料，拉伸弯折等过程。
它在航空、汽车、机械制造业、化工、矿山、水利工程、冶金行业和船舶等行业的应用越来越多，可以说是动力控制的重要设备。
要想正确使用四柱液压机，除了了解四柱液压机的原理外，还必须注意一些安全操作的要求。
首先，操作者应遵守有关安全操作的要求，在运行过程中，要注意液压油的温度和压力，以免造成机器及人身损伤。
其次，要定期检修机器，及时发现故障，并保持机器的清洁。
最后，应要求操作工熟悉机器的结构，熟练掌握操作方法。
以上就是四柱液压机的工作原理和操作要求。
只有理解深入，遵守正确的操作要求，才能安全有效地使用四柱液压机，这样才能保证工业生产的有效性及安全性。
四柱式液压机描述压力机的液压系统主缸及顶出缸的工艺流程及工作
四柱式液压机的液压系统包括主油缸和顶出缸。
工艺流程如下：
1. 加压阶段：当液压泵工作时，通过压力传感器检测液压系统压力，当预设压力值达到时，电控系统会切断泵的工作，使主油缸活塞向下移动，使工件受到压力。
2. 保压阶段：在工件达到所需压力后，电控系统会控制液压泵保持泵的压力输出，保持主油缸活塞的位置不变，以保持工序的稳定。
3. 顶出阶段：当工件完成所需加工时，电控系统将关闭保持阀使主油缸活塞上升，工件离开压力面。
同时，电控系统也将控制顶出缸的活塞向下，将工件从压力面上顶出。
4. 回程阶段：当顶出缸活塞下降到最低点时，主油缸活塞也将回到初始位置，液压系统内的液压油回流到油箱内，完成一次加工工序。
在整个液压系统的工作中，液压泵将油液通过吸油管引入液压缸并推动活塞，实现对工件的压制。
同时，液压系统中还设有油箱、滤芯等，并通过液压控制阀实现液压油的进出流通控制，从而保证整个系统的正常工作。
液压机的工作原理引言概述：液压机是一种利用液体传递能量来实现工作的机械设备。
其工作原理是利用液体在封闭的管道中传递压力，从而实现机械运动。
液压机广泛应用于各种领域，如冶金、建筑、机械等。
下面将详细介绍液压机的工作原理。
一、液压机的基本组成1.1 液压泵：液压泵负责将液体从液压油箱抽取并输送到液压系统中。
1.2 液压缸：液压缸是液压机的执行部件，通过液体的压力来推动活塞运动。
1.3 液压阀：液压阀用来控制液体的流向和压力，实现液压系统的各种功能。
二、液压机的工作原理2.1 液体传递压力：液压机工作时，液压泵将液体从油箱吸入，通过管道输送到液压缸中。
液体在缸内形成压力，推动活塞运动。
2.2 压力传递力量：液体在液压缸中形成的压力会推动活塞向前或向后运动，从而实现机械装置的工作。
2.3 控制阀控制流向：液压阀控制液体的流向和压力，通过控制阀的开关，可以实现液压机的各种功能，如升降、夹紧等。
三、液压机的优势3.1 高效性：液压机传递能量效率高，能够快速完成工作任务。
3.2 精准性：液压机可以通过控制阀精确控制压力和流量，实现精准的动作。
3.3 可靠性：液压系统结构简单，维护方便，具有较高的可靠性和稳定性。
四、液压机的应用领域4.1 冶金行业：液压机在冶金领域广泛应用，用于金属压延、成型等工艺。
4.2 建筑行业：液压机在建筑领域用于混凝土搅拌、压实等工作。
4.3 机械制造：液压机在机械制造领域广泛应用，如冲床、注塑机等。
五、液压机的发展趋势5.1 智能化：液压机将向智能化方向发展，实现自动化控制和远程监控。
5.2 节能环保：液压机将越来越注重节能和环保，采用新型液压技术和材料。
5.3 多功能化：液压机将逐渐向多功能化方向发展，满足不同行业的需求。
总结：液压机作为一种重要的机械设备，其工作原理是利用液体传递压力来实现机械运动。
通过液压泵、液压缸和液压阀等组成部件的协同作用，液压机在各个领域发挥着重要作用。
未来，液压机将继续向智能化、节能环保和多功能化方向发展，为工业生产带来更多便利和效益。
四柱液压机工作原理四柱液压机四柱液压机是油泵把液压油输送到集成插装阀块,通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔,在高压油的作用下,使油缸进行运动。
液压机是利用液体来传递压力的设备。
液体在密闭的容器中传递压力时是遵循帕斯卡定律。
四柱液压机由主机及控制机构两大部分组成。
液压机主机部分包括液压缸、横梁、立柱及充液装置等。
动力机构由油箱、高压泵、控制系统、电动机、压力阀、方向阀等组成。
[1] (二用途该液压机适用于可塑性材料的压制工艺。
如粉末制品成型、塑料制品成型、冷(热挤压金属成型、薄板拉伸以及横压、弯压、翻透、校正等工艺。
四柱液压机具有独立的动力机构和电器系统,采用按钮集中控制,可实现调整、手动及半自动三种操作方式。
(三特点机器具有独立的动力机构和电气系统,采用按钮集中控制,可实现调整、手动及半自动三种工作方式:机器的工作压力、压制速度,空载快下行和减速的行程和范围,均可根据工艺需要进行调整,并能完成顶出工艺,可带顶出工艺、拉伸工艺三种工艺方式,每种工艺又为定压,定程两种工艺动作供选择,定压成型工艺在压制后具有顶出延时及自动回程。
液压机简介(又名:油压机利用帕斯卡定律制成的利用液体压强传动的机械,种类很多。
当然,用途也根据需要是多种多样的。
如按传递压强的液体种类来分,有油压机和水压机两大类。
水压机机产生的总压力较大,常用于锻造和冲压。
锻造水压机又分为模锻水压机和自由锻水压机两种。
模锻水压机要用模具,而自由锻水压机不用模具。
我国制造的第一台万吨水压机就是自由锻造水压机。
工作原理四柱液压机[2]的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。
动力机构通常采用油泵作为动力机构,一般为积式油泵。
为了满足执行机构运动速度的要求,选用一个油泵或多个油泵。
低压(油压小于2.5MP用齿轮泵;中压(油压小于6.3MP用叶片泵;高压(油压小于32.0MP用柱塞泵。
各种可塑性材料的压力加工和成形,如不锈钢板钢板的挤压、弯曲、拉伸及金属零件的冷压成形,同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。
液压机的工作原理液压机是一种利用液体传递力量的机械设备，它通过液体的压力来实现各种工作。
液压机的工作原理基于帕斯卡定律，即在一个封闭的液体系统中，施加在液体上的压力会均匀地传递到液体的各个部分。
液压机主要由液压系统、执行机构和控制系统组成。
液压系统由液压泵、液压缸、液压阀等组成，液压泵负责将液体从油箱中吸入并压力加到液压缸中，液压阀用于控制液体的流动方向和压力。
执行机构包括液压缸、活塞和工作台等，液压缸是液压机的核心部件，通过液体的压力推动活塞运动，从而实现对工件的加工。
控制系统用于控制液压机的工作过程，包括控制液压泵的启停、液压阀的开关以及对液压缸的运动进行控制。
液压机的工作过程如下：首先，液压泵启动，将液体从油箱中吸入，然后通过液压阀控制液体的流动方向和压力，将液体压力加到液压缸中。
当液体的压力作用在活塞上时，活塞会受到压力的作用而运动，从而对工件施加力量。
当液体的压力减小或液压阀关闭时，液压缸停止运动，液体回流到油箱中，液压机停止工作。
液压机具有以下几个优点：1. 力量传递稳定：由于液体是不可压缩的，液压机在工作过程中力量传递稳定，可以实现高精度的加工。
2. 承载能力强：液压机的承载能力比较大，可以对大型工件进行加工。
3. 控制灵活：通过控制液压阀的开关，可以实现对液压机运动的精确控制，适应不同工件的加工需求。
4. 能耗低：液压机在工作过程中能耗较低，效率高，节能环保。
液压机广泛应用于各个领域，例如冶金、化工、机械制造等。
在冶金行业中，液压机常用于金属板材的冲压、弯曲、拉伸等加工过程；在化工行业中，液压机常用于管道的连接、阀门的控制等工作；在机械制造行业中，液压机常用于零件的装配、压装等工作。
总结起来，液压机的工作原理是基于液体传递力量的原理，通过液体的压力来实现对工件的加工。
液压机具有力量传递稳定、承载能力强、控制灵活和能耗低等优点，在各个行业中得到广泛应用。
四柱液压机工作原理四柱液压机是一种广泛应用于金属加工、塑料成型、橡胶压制等领域的机械设备，其主要作用是通过液压系统产生的压力，对工件进行压制、成型、冲剪等加工操作。
四柱液压机的工作原理涉及液压系统、机械结构和控制系统等多个方面，下面将详细介绍四柱液压机的工作原理。
一、液压系统。
四柱液压机的液压系统由液压泵、液压缸、液压阀、油箱、油管路等组成。
液压泵负责将机械能转换为液压能，产生高压液压油；液压缸是四柱液压机的执行元件，负责将液压能转换为机械能，对工件进行压制；液压阀用于控制液压系统的压力、流量等参数；油箱用于存储液压油，并通过油泵将液压油输送至液压缸和液压阀；油管路用于连接液压泵、液压缸、液压阀等液压元件，构成一个完整的液压系统。
液压系统的工作原理是利用液体不可压缩的特性，通过液压泵产生的压力，将液压油输送至液压缸，从而产生巨大的压力，对工件进行加工。
液压系统的优点是传动平稳、传动效率高、传动力矩大，能够满足对工件加工过程中的高压、大力量、大行程等要求。
二、机械结构。
四柱液压机的机械结构包括机架、上横梁、下工作台、四根立柱等部件。
机架是四柱液压机的支撑结构，上横梁和下工作台是用于夹持工件的工作平台，四根立柱用于支撑上横梁和下工作台，并通过液压缸施加压力，对工件进行加工。
四柱液压机的工作原理是通过液压缸施加的压力，将上横梁向下移动，对工件进行加工。
机械结构的设计和制造对四柱液压机的性能和稳定性具有重要影响，合理的机械结构能够保证四柱液压机在加工过程中具有足够的刚性和稳定性，从而保证加工质量和安全性。
三、控制系统。
四柱液压机的控制系统包括液压控制系统、电气控制系统等部分。
液压控制系统负责控制液压系统的压力、流量等参数，保证液压系统的正常工作；电气控制系统负责控制液压缸的运动，实现上横梁的升降、工件的夹持、加工等功能。
四柱液压机的控制系统的工作原理是通过传感器、执行元件、控制器等组成闭环控制系统，对液压系统和机械结构进行监测和控制，保证四柱液压机在加工过程中具有稳定的性能和高效的加工能力。
液压机的工作原理液压机是一种利用液体传递力量的机械设备，广泛应用于各个行业中。
它的工作原理基于帕斯卡定律，即在一个封闭的液体系统中，施加在液体上的压力会均匀地传递到液体中的每一个点上。
液压机主要由液压系统、执行机构和控制系统三部分组成。
液压系统是液压机的核心部分，由液压泵、液压缸、液压阀和液压油等组成。
液压泵负责将机械能转化为液压能，将液体从油箱中抽取，并通过油管输送到液压缸中。
液压缸是液压机的执行机构，它接收液压油的压力作用，将液压能转化为机械能，实现对工件的加工或压制。
液压阀则起到控制液压系统流量、压力和方向的作用，确保液压机的正常运行。
液压油则作为传递力量的介质，具有良好的润滑性和密封性能。
液压机的工作过程如下：首先，通过启动电机，液压泵开始工作，将液压油从油箱中抽取，并通过油管输送到液压缸中。
液压油的压力作用下，液压缸开始运动。
然后，通过液压阀的控制，调整液压油的流量和压力，以达到所需的工作效果。
最后，当液压机完成工作后，通过关闭液压阀，停止液压泵的工作，液压油回流到油箱中，液压机停止工作。
液压机具有以下几个优点：1. 力量传递稳定：液压机利用液体传递力量，液体的不可压缩性和均匀传递力量的特性，使得液压机能够稳定地传递大的力量。
2. 调节灵活：通过调节液压阀，可以方便地调节液压机的工作压力和流量，满足不同工件的加工需求。
3. 动作平稳：液压机的工作过程中没有冲击和振动，能够保证加工工件的精度和表面质量。
4. 承载能力强：液压机能够承受较大的载荷，适用于加工大型工件或进行大力度的压制。
5. 操作简便：液压机的操作相对简单，只需通过控制阀门来控制液压油的流动和压力，无需复杂的操作步骤。
液压机在各个行业中都有广泛的应用，例如冶金、机械制造、汽车制造、航空航天等。
在冶金行业中，液压机常用于金属材料的压制和成型；在机械制造行业中，液压机常用于金属零件的冲压和弯曲；在汽车制造行业中，液压机常用于车身零件的冲压和焊接；在航空航天行业中，液压机常用于航空发动机的装配和测试。
四柱式液压机工作原理
四柱式液压机是一种常见的液压设备，主要由四个柱子、活塞、活塞杆、油缸和油泵等组成。
其工作原理如下：
1. 油泵供油：四柱式液压机开始工作时，油泵会提供液压油，油通过油管进入主油缸中。
2. 油缸工作：液压油进入主油缸后，活塞开始向下移动。
此时，液压油被压缩，产生了很大的压力。
3. 压力传递：活塞下移时，活塞杆与工件之间的距离逐渐缩小，压力通过活塞杆传递给工件。
4. 工件加工：由于活塞的作用力，工件会受到很大的压力，从而实现加工、冲裁、压装等操作。
5. 压力释放：当加工完成后，液压油通过压力阀释放，压力消失，活塞向上移动。
总结：四柱式液压机主要通过油泵提供压力，通过活塞和活塞杆传递压力给工件，实现加工操作。
在工作过程中，液压油的压力通过压力阀进行调节和控制。
液压机的工作原理液压机是一种利用液压传动原理来完成工作的机械设备。
它通过液体的压力传递力量，实现各种加工、成形、压制、冲剪等工艺操作。
液压机主要由液压系统、工作台、液压缸、控制系统等组成。
液压系统是液压机的核心部份，它由液压泵、液压阀、液压油箱、液压管路等组成。
液压泵通过驱动机电产生高压液压油，将液压油送入液压缸中，产生压力。
液压阀控制液压油的流向和压力大小，实现液压机的各种工作动作。
工作台是液压机上的工作平台，用于放置待加工的工件。
工作台通过液压缸的作用下进行上下运动，实现工件的压制、成形等操作。
液压缸是液压机中的执行元件，它由活塞、缸体、密封件等组成。
液压油进入液压缸后，活塞受到压力作用，产生推力，驱动工作台进行运动。
控制系统是液压机的控制中枢，它通过控制液压阀的开关来控制液压油的流向和压力大小，从而实现液压机的各种工作动作。
控制系统可以采用手动控制、脚踏控制或者自动控制，具体根据不同的工作需求进行选择。
液压机的工作原理可以简单概括为：当液压泵工作时，产生高压液压油，通过液压阀控制液压油的流向和压力大小，将液压油送入液压缸中。
液压油的进入使得液压缸的活塞受到压力作用，产生推力，驱动工作台进行上下运动。
通过改变液压阀的开关状态，可以实现液压机的各种工作动作，如压制、成形、冲剪等。
液压机具有以下优点：1. 力量大、稳定：液压机利用液体的不可压缩性传递力量，能够产生较大的压力，且压力稳定，能够满足不同工艺的需求。
2. 动作平稳、精度高：液压机的工作动作平稳，无冲击和振动，能够保证加工工件的精度和质量。
3. 可调性强：通过控制液压阀的开关状态，可以实现液压机的各种工作动作，并且可以根据需要调整压力大小和工作速度。
4. 适应性广：液压机适合于各种材料的加工，如金属、塑料、橡胶等，能够满足不同工艺的需求。
5. 操作简便、安全可靠：液压机的操作相对简单，只需控制液压阀的开关状态即可实现工作动作。
液压机的结构坚固，工作可靠，具有较高的安全性。
液压工作原理
液压技术是一种利用液体传递能量的技术，广泛应用于工程机械、航空航天、
冶金、石油化工等领域。
液压系统的工作原理是利用液体在封闭的管路中传递压力，从而实现力的传递和控制。
本文将介绍液压系统的工作原理及其应用。
液压系统由液压泵、液压缸、液压阀、油箱、油管等组成。
液压泵通过机械运
动将液体吸入，并将液体压力增大后输送至液压缸或液压马达，从而产生力和运动。
液压阀用于控制液体的流动方向、压力和流量，实现对液压系统的精确控制。
液压系统的工作原理基于帕斯卡定律，即在封闭的液体中，施加在液体上的压
力将均匀传递到液体中的每一个部分，并且传递的压力大小与液体的面积成正比。
因此，液压系统可以通过改变液体的压力和流动方向，实现对力和运动的精确控制。
液压系统具有许多优点，如传递力矩大、传动效率高、动作平稳等。
在工程机
械领域，液压系统广泛应用于挖掘机、起重机、推土机等设备中，实现对重物的精确操控和动作。
在航空航天领域，液压系统被用于飞机的起落架、襟翼等部件的控制，保障飞行安全。
除了工程机械和航空航天领域，液压技术还被广泛应用于冶金、石油化工等领域。
在冶金领域，液压系统被用于轧机、冷却设备等的控制，提高生产效率和产品质量。
在石油化工领域，液压系统被用于管道输送、阀门控制等方面，实现对化工设备的精确控制。
总之，液压系统是一种高效、精确的能量传递和控制技术，广泛应用于各个领域。
通过对液压系统的工作原理的理解，可以更好地应用液压技术，提高设备的效率和精度，推动工业的发展。
2000kN四柱液压机液压系统工作原理
作者殷洪福
2000kN四柱液压机是一台宽工作台的压力机，工作台尺寸为2000mm（左右）×1500mm（前后）。
这台机的设计目标是大尺寸薄板零件的拉深、翻边、冲裁工艺。
这台机的液压系统有几个特点：1．设置高压、低压两个可以根据工艺力的大小而自动切换的油源；2．上下油缸可以单独运行，也可以差动运行；3．主油缸的柱塞内包含顶出油缸，可以进行上顶出（脱模）操作。
为说明液压系统的工作原理，以设备的典型运作过程（凹模在上方、凸模在下方的反向拉深工艺过程）为例。
图示液压系统是完成一次工作循环之后的状态。
下一次工作循环从系统升压开始。
系统工作原理说明如下。
1．系统升压
先导式溢流阀12原处于卸荷状态，高压油源失效。
低压油源仍处于供油状态。
将手动换向阀11的手柄推到位置Ⅰ，控制油路X1升压，使溢流阀12恢复正常工作状态，高压油源恢复供油，系统压力升高至设定数值。
2．滑块快速下降
将手动换向阀9的手柄拉到位置Ⅲ，支承滑块的油缸4的下腔回油路接通，滑块在自重的作用下，快速下降，直至上模（凹模）接触工件。
滑块在下降过程中一方面将上油缸3的柱塞向下拉，使上油缸3内腔产生负压，造成正向打开液控单向阀（大流量的充液阀）2的趋势；另一方面压迫油缸4下腔的油，使之压力升高，压力油通过控制油路X2迫使液控单向阀2彻底打开（正反向都处于开启状态），于是，充液过程开始，油箱1内的油通过大直径油管被吸进上油缸3。
与此同时，另一部分来自两个油源的油通过换向阀9进入上油缸3。
有一个问题需要说明：滑块快速下降主要靠自重作用，但是，自重作用并不可靠，如果滑块下降受阻（或许是因为滑块与立柱之间的滑动付力学异常），就可能发生下降不顺甚至卡死的现象。
这种现象通常不会发生。
然而，这种现象一旦发生，就会进入如“工作行程”那样的过程，滑块被上油缸3的柱塞强迫下降，系统依然正常工作。
单向节流阀13的作用是增加油缸4下腔回油路上的阻力，以求提高控制油路X2的压力，以便打开液控单向阀2。
3．滑块工作行程
滑块快速下降，直至上模接触工件，之后，滑块工作行程开始，下降阻力（包括拉深力、压边力）增加，下降速度降低，致使油缸4下腔的压力迅速降低（因为通过单向节流阀13的流量减少, 节流阀前后压力差减小），控制油路X2的压力亦随之降低，以至无力保持液控单向阀2反向开启状态，此时两个油源（低压油）继续通过换向阀9进入上油缸3，使上油缸3的压力升高，液控单向阀2关闭，充液停止。
随后，上油缸3的压力迅速升高，如果此时低压油仍不足以克服工作阻力（通常是这样），那么，系统即时自动切换油源，高压油将接着进入上油缸3，升压，工作行程继续进行。
4．滑块回程
工作行程终止后，将换向阀9的手柄推到位置Ⅰ，油缸4上腔以及上油缸3的压力消失，而油缸4下腔的压力升高，通过油路X2使液控单向阀2再次反向打开，接通上油缸3的回油路，滑块被油缸4顶推上升，上油缸3的油通过大直径油管返回油箱。
滑块上升到适当高度后，将换向阀9的手柄拉回位置Ⅱ（放开手后，手柄会自动回复到位置Ⅱ），滑块停止上升，并由油缸4支承。
5．上顶出行程
上油缸3柱塞的中部装有顶出油缸。
该油缸活塞由换向阀8控制顶出、退回，并由单向调速阀15调节顶出速度。
6．下油缸动作
下油缸5在本例工艺过程中的作用是压边。
滑块下降之前，下油缸5处于顶出状态，即换向阀10的手柄处于位置Ⅰ，并且在滑块下降过程中（包括快速行程和工作行程），换向阀10的手柄位置始终保持不变。
因此，在滑块工作行程中，下油缸5始终与上油缸3“对着干”，从而产生压边力。
但由于上油缸3的截面积远大于下油缸5下腔的截面积，在相等的油压下，上油缸3向下的推力远大于下油缸5向上的顶力，以至除了克服拉深力、油缸4的阻力外，剩余推力还足以克服下油缸5的对抗力，迫使下油缸5的活塞向下退缩。
在下油缸5的活塞退缩过程中，下油缸5下腔的油通过换向阀10（反向流动）、换向阀9进入上油缸3，使上油缸3获得“额外”的高压油，提高工作行程速度（提高90 %）。
上下油缸如此运行称为“差动运行”。
滑块完成工作行程之后转入回程时，换向阀10的手柄位置可以保持不变，即仍处于位置Ⅰ，这时下油缸5的活塞将随着滑块上升而顶出（使工件脱出凸模），这样，下油缸5将会耗用部分压力油，从而降低滑块回程速度。
为了提高滑块回程速度，应关闭下油缸5的进油路，即将换向阀10的手柄拉到回位置Ⅱ，待滑块上升到终点后，再将手柄推回到位置Ⅰ。
换向阀10的手柄位置Ⅲ是为适应其它工艺操作而设的（实施本例操作时，位置Ⅲ实为空置）。
溢流阀14用来调节下油缸5的顶出力（压边力）。
实施本例操作时，如前面所述，上下油缸的运行方式为“差动运行”，此时溢流阀14的设定压力大于溢流阀12的设定压力（供油压力），这样，下油缸5下腔的油就不可能通过溢流阀14排出，而是全部进入上油缸3。
当要实施拉深力较大而压边力较小的工艺操作时，就应采用“非差动运行”方式，即令溢流阀14的设定压力小于溢流
阀12的设定压力，并将换向阀10的手柄拉到位置Ⅱ，切断上下油缸之间的通道，让下油缸5下腔的油直接通过溢流阀14、单向阀6排出（一部分进入下油缸5上腔，另一部分通过换向阀10回油箱），于是压边力就会随着溢流阀14的设定压力的降低而减小，拉深力则随着上油缸3所受的、出自下油缸5的对抗力的减小而增大。
不过，这样做势必降低工作行程速度，因为上油缸3失去了获得“额外”高压油的机会。
至于其它工艺状况（例如利用下油缸5的顶出力对工件进行加工），也可以通过调节溢流阀14而得以实施。
7．高压泵卸荷
换向阀11用来使高压泵卸荷。
设备完成一次工作循环之后到下一次工作循环开始之前，其间有一段相当长的停歇时间（卸料、装料等各项操作所消耗的时间），在这段时间内，应使高压泵卸荷（空转），避免浪费电能。
将换向阀11的手柄拉回位置Ⅱ，控制油路X1失压，高压泵实现卸荷。
