建筑工程制图与识图第3阶段测试题3a

建筑制图及识图试题含答案一、单选题（共43题，每题1分，共43分）1.比例宜注写在图名的()。

A、右侧B、中间C、左侧D、下方正确答案：A2.填充不得穿越尺寸数字，不可避免时。

应该是()A、图线断开B、二者重合C、省略标注D、前述均可正确答案：A3.平行于正投影坐标轴（X轴）的直线是()。

A、侧平线B、正垂线C、侧垂线D、水平线正确答案：C4.平行于正投影坐标轴（y轴）的直线是()。

A、水平线B、侧垂线C、正垂线D、侧平线正确答案：C5.坡度大于等于1/2的屋面,易受雷击的部位是()A、屋角、屋脊、檐角、屋檐B、檐角、女儿墙、屋檐C、屋脊、屋角、女儿墙D、屋角、屋脊、檐角正确答案：D6.在施工中,L代表().A、墙B、板C、柱D、梁正确答案：D7.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为().A、承重墙与非承重墙B、纵墙与横墙C、外墙和内墙D、砖墙与钢筋混凝土墙正确答案：C8.房屋建筑的各种视图主要是采用()绘制的。

A、正投影法B、斜投影法C、平行投影法D、标高投影法正确答案：A9.建筑平面图、剖面图应以()A、轴测投影法B、直接标高投影法C、投影法D、直接正投影法正确答案：D10.一般情况下，建筑工程图纸中的图标栏设置在图框内的()。

A、右下角B、左上角C、右上角D、左下角正确答案：A11.平面与圆球相交,截交线的空间形状是()。

A、圆B、椭网C、直线D、双曲线正确答案：A12.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是().A、50mmB、1mmC、10mmD、5mm正确答案：C13.房屋结构中空心板的代号为。

()A、CBB、WBC、KBD、ZB正确答案：C14.立面图不能按()方式命名。

A、轴线B、朝向C、主出入口D、色彩正确答案：D15.正投影中，位于水平面上的直线可能是()。

A、水平线B、侧平线C、正平线D、一般位置直线正确答案：A16.用于确定组合体中各基本形体之间相互位置的尺寸称为()A、定位尺寸B、总尺寸C、定型尺寸D、细部尺寸正确答案：A17.同张图纸中，图线中的粗线宽度为b，则细线的宽度为()b。

建筑制图与识图考试题与答案一、单选题（共50题，每题1分，共50分）1、建筑物的墙体根据其受力特征分为承重墙和（）。

A、非承重墙B、高层C、墙面D、多层正确答案：A2、标高符号应该用（）三角形表示。

A、任意B、不等边C、等腰直角D、等边正确答案：C3、在建筑平面图上不能看到（）oA、门窗的高度B、内墙位置C^地坪标高D、门洞宽度正确答案：A4、绘制指北针的尾部宽度为（）mm。

A、5B、3C、4D、6正确答案：B5、施工图文件内容编排顺序依次为：封面，图纸目录，（）,图纸，工程预算书，材料样板及做法表等。

A、扉页B、设计及施工说明C＞序言D、中缝正确答案：B6、长仿宋字的宽度为10毫米，那么字高为（）mm oA、10B、7C>14D、20正确答案：C7、每个图样一般都是由（）种宽度的图线组成。

A、2B、1C、3D、4正确答案：C8、图号应从（）开始编制。

A、3B、1C、0D、2正确答案：B9、三面投影图的特点是（）。

A、度量性差B、符合视觉习惯C、立体感强D、没有立体感，但是尺寸可以度量正确答案：D10、指北针符号，圆用细实线绘制，圆的直径正确的是（）。

A、25mmBs20mmC>24mmD、22mm正确答案：C11、要查阅顶棚上的装饰图形，一般从（）中查得。

A、装饰剖面图B、装饰平面图C、吊顶平面图D、装饰立面图正确答案：C12、用1：50比例绘图，实际尺寸10M,图纸尺寸是（）oA^400mmB、200mmC^100mmD、300mm正确答案：B13、识读图纸时，通过（）看各专业施工图纸有多少张，图纸是否齐全。

A、图纸目录B、平面图C、立面图D、设计说明正确答案：A14、完全对称的立面图，可只画一半，在对称轴处加绘（）oA、对称符号B、直径符号C、省略符号D、连续编号正确答案：A15、立面图不能按（）方式命名。

A、朝向B、色彩C、轴线D、主入口正确答案：B16、绘图用三角板有（）种。

建筑制图及识图试题与参考答案一、单选题（共43题，每题1分，共43分）1.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( ).A、砖墙与钢筋混凝土墙B、外墙和内墙C、纵墙与横墙D、承重墙与非承重墙正确答案：B2.φL表示( )。

A、冷拉Ⅰ级钢筋B、Ⅰ级锰硅人字纹钢筋C、Ⅰ级光圆钢筋D、Ⅰ级螺纹钢筋正确答案：A3.图纸上标注的比例是1：1000,则图纸上的10mm表示实际的( )。

A、100mmB、10mC、10kmD、10mm正确答案：B4.避雷针宜采用镀锌圆钢制作,针长1m-2m以时,直径不大于( )。

A、10mmB、14mmC、16mmD、12mm正确答案：D5.建筑施工图上一般注明的标高是( )。

A、要看图纸上的说明B、相对标高C、绝对标高D、绝对标高和相对标高正确答案：B6.在钢筋混凝土构件代号中, “ JL”是表示( ).A、基础梁B、连系梁C、圈梁D、过梁正确答案：A7.点在直线上，点的投影仍在直线的投影上，这是正投影的( )。

A、同素性B、从属性C、定比性D、积聚性正确答案：B8.给水排水工程图“——W——”表示( ).A、生活水管B、污水管C、废水管D、热水给水管正确答案：B9.水煤气输送钢管、铸铁管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：C10.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、64平方毫米B、56平方毫米C、40平方毫米D、48平方毫米正确答案：D11.施工总平面图( )。

A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速正确答案：A12.对称符号应以细实线绘制，平行线长度( )mm，平行线间距2－3mm。

A、3－5B、6－10C、20－30D、11－15正确答案：B13.尺寸标注时图样轮廓线可用作( )。

建筑制图与识图试题及答案一、单项选择题（每题2分，共20分）1. 建筑制图中，比例尺是用来表示图纸与实际物体大小之间的比例关系，以下哪个比例尺是正确的？A. 1:100B. 1:1000C. 1:500D. 1:10000答案：A2. 在建筑平面图中，以下哪个符号通常用来表示门？A. ◉B. ▢C. ▣D. ◊答案：B3. 建筑立面图中，以下哪个表示法是用来表示窗户的？A. 三线表示法B. 四线表示法C. 五线表示法D. 六线表示法答案：A4. 在建筑剖面图中，剖面线通常采用哪种线型？A. 实线B. 虚线C. 点画线D. 波浪线答案：B5. 以下哪个不是建筑详图中常用的表示方法？A. 索引符号B. 引出线C. 比例尺D. 标高答案：C6. 建筑制图中，尺寸标注的基本原则是什么？A. 清晰、准确、完整B. 简洁、美观、实用C. 随意、快速、方便D. 复杂、详细、全面答案：A7. 在建筑制图中，以下哪个单位不是长度单位？A. 米B. 厘米C. 毫米D. 平方米答案：D8. 建筑总平面图中，以下哪个符号通常用来表示绿化区域？A. ▢B. ▣C. ▧D. ▨答案：C9. 在建筑制图中，以下哪个不是结构平面图的内容？A. 墙体B. 楼板C. 楼梯D. 照明布局答案：D10. 建筑制图中，以下哪个符号通常用来表示柱子？A. ⊗B. ⊕C. ⊙D. ⊚答案：B二、填空题（每空2分，共20分）11. 建筑制图中，墙体的厚度通常用________表示。

答案：粗实线12. 在建筑平面图中，房间的面积可以通过________和________来确定。

答案：长度、宽度13. 建筑立面图中，________用来表示建筑物的垂直面。

答案：投影线14. 建筑剖面图中，________用来表示建筑物内部的结构和构造。

答案：剖面线15. 建筑详图中，________是用来详细表示建筑物某个部分的图。

答案：详图16. 建筑制图中，________是表示建筑物高度的一种标注方式。

建筑制图与识图阶段性考试试题1．工程图纸一般是采用（）原理绘制。

A、中心投影法B、平行投影法C、斜投影法D、正投影法(正确答案)2.结构布置图常用的比例为（）。

A．1:200,1:500,1:1000B．1:5,1:10,1: 20C．1:50,1:100,1:200(正确答案)D．1:10,1:20,1:503. 粗实线一般用途为（）。

A、可见轮廓线B、主要可见轮廓线(正确答案)C、不可见轮廓线D、图例线4．在A号轴线之后附加的第二根轴线时，正确的是（）。

A、A/2B、B/ 2C、2/A(正确答案)D、2/B5．定位轴线用细点划线表示，末端画实线圆、圆的直径为（）mm。

A、10(正确答案)B、 12C、5D、141 、给水排水工程包括______和______。

空1答案：给水工程空2答案：排水工程2 、建筑电气照明施工图包括______和______；弱电系统工程施工图包括______、______、______、______。

空1答案：动力及照明平面图空2答案：电气配电系统图空3答案：弱电平面图空4答案：通信电话空5答案：有线电话空6答案：楼寓对讲呼叫系统图3 、标高有______和______两种。

空1答案：相对标高空2答案：绝对标高4 、建筑工程图由于专业分工的不同，分为______、______和______。

空1答案：建筑施工图空2答案：结构施工图空3答案：设备施工图5 、指北针圆的直径宜为______，用细实线绘制。

空1答案：24mm6 、在建筑平面中，水平方向定位轴线编号采用______从左至右依次编写；竖向定位轴线编号应用______从上至下顺序编写。

空1答案：阿拉伯数字空2答案：大写拉丁字母8 、民用建筑一般由______、______、______、______、______、______等六大部分组成。

空1答案：基础空2答案：墙或(柱)空3答案：楼(地)面空4答案：屋顶空5答案：楼梯空6答案：门窗9、房屋建筑按用途的不同可以分为______、______、______。

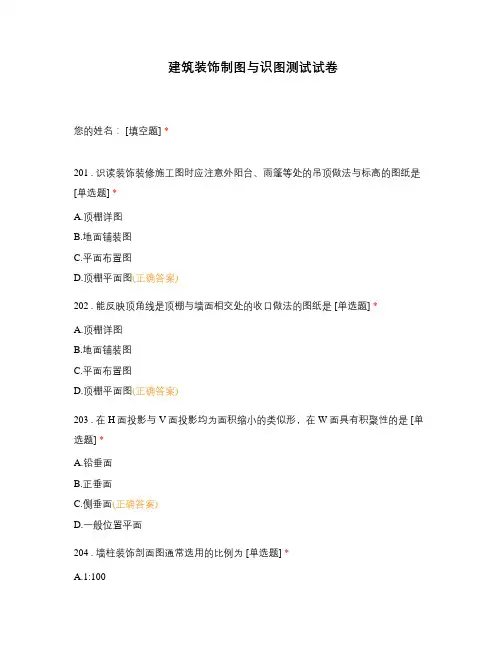

建筑装饰制图与识图测试试卷您的姓名： [填空题] *_________________________________201 . 识读装饰装修施工图时应注意外阳台、雨篷等处的吊顶做法与标高的图纸是[单选题] *A.顶棚详图B.地面铺装图C.平面布置图D.顶棚平面图(正确答案)202 . 能反映顶角线是顶棚与墙面相交处的收口做法的图纸是 [单选题] *A.顶棚详图B.地面铺装图C.平面布置图D.顶棚平面图(正确答案)203 . 在H面投影与V面投影均为面积缩小的类似形，在 W面具有积聚性的是 [单选题] *A.铅垂面B.正垂面C.侧垂面(正确答案)D.一般位置平面204 . 墙柱装饰剖面图通常选用的比例为 [单选题] *A.1:100B.1:50C.1:30D.1:15(正确答案)205 . 房屋建筑室内装饰装修施工图中，墙体立面的洞、龛等，在顶棚平面中表示其位置可用 [单选题] *A.细虚线(正确答案)B.细点线C.细实线D.细单点长划线206 . 外墙装饰材料和做法一般表示在 [单选题] *A.建筑首页图B.建筑平面图C.建筑立面图(正确答案)D.建筑剖面图207 . 在H面投影、V面投影和W面投影均为面积缩小的类似形的是 [单选题] *A.铅垂面B.正垂面C.侧垂面D.一般位置平面(正确答案)208 . 下图为钢筋混凝土，其中一组断面图清晰地反映了[单选题] *A.梁长B.梁的大小C.梁的截面形状的变化情况(正确答案)D.梁高209 . 点A(10,8,25)，则点A的Y坐标为 [单选题] *A.8(正确答案)B.10C.25D.不能确定210 . 下列不属于房屋设计程序的是 [单选题] *A.初步设计B.技术设计C.施工图设计D.竣工设计(正确答案)211 . 在一个工程设计中，每个专业所使用的图纸，图纸幅面不宜多于 [单选题] *A.一种B.二种(正确答案)C.三种D.四种212 . 下列不是组合体投影图中的线框的含义是 [单选题] *A.形体上一个平面的投影B.形体上一个曲面的投影C.形体上一个相切组合面的投影D.形体上一个圆柱体的投影(正确答案)213 . 属于建筑施工说明内容的是 [单选题] *A.钢结构做法B.混凝土结构做法C.屋面做法(正确答案)D.设备节点做法214 . 建筑装饰装修图纸，排列顺序应按楼层 [单选题] *A.由左而右B.由右而左C.由下而上(正确答案)D.由上而下215 . 平面布置图上，组成装饰面和装饰物及其相互关系的尺寸称为 [单选题] * A.装饰尺寸B.定位尺寸C.外形尺寸D.结构尺寸(正确答案)216 . 下列选项符合剖切到的建筑结构和材料的断面轮廓线型要求的为 [单选题] *A.细实线B.粗实线(正确答案)C.中实线D.细虚线217 . 在顶棚平面图中，属于顶棚设计中的重要内容的是 [单选题] *A.底面标高B.灯具布置C.顶棚造型(正确答案)D.空调位置218 . 下图为一幢房屋的一组视图，1–1剖面图是[单选题] *A.全剖视图(正确答案)B.半剖视图C.阶梯剖视图D.局部剖视图219 . 关于图纸幅面尺寸，以下说法正确的是 [单选题] *A.A2图幅是A4图幅尺寸的一半B.A2比A1图幅尺寸大C.A3是A4图幅尺寸的二倍(正确答案)D.A3图幅尺寸的大小是594×400220 . 在W投影面上的投影能反映空间平面的实形，则该平面为 [单选题] *A.水平面B.正平面C.侧平面(正确答案)D.一般位置平面221 . 房屋建筑室内装饰装修施工图中，立面索引符号由圆圈、水平直径组成，且圆圈及水平直径应使用 [单选题] *A.细虚线B.细实线(正确答案)C.中虚线D.中实线222 . 平面布置图上，用来确定装饰面或装饰物的外轮廓尺寸称为 [单选题] *A.装饰尺寸B.定位尺寸C.外形尺寸(正确答案)D.结构尺寸223 . 细双点长画线的一般用途为 [单选题] *A.中心线、对称线、轴线B.假想轮廓线、成型前原始轮廓线(正确答案)C.可见轮廓线、尺寸线、变更云线D.断开界限224 . 下列选项不是家具详图组成部分的为 [单选题] *A.平面图B.立面图C.大样图(正确答案)D.剖面图225 . 装饰局部平面放大图的内容不包含 [单选题] *A.定位轴线(正确答案)B.门窗位置C.电器设备D.绿化布置形式226 . 下列属于构配件详图的是 [单选题] *A.楼梯详图B.雨篷详图(正确答案)C.墙身详图D.卫生间详图227 . 细虚线(线宽0.25b)的一般用途为 [单选题] *A.中心线、对称线、轴线B.不可见轮廓线C.可见轮廓线、尺寸线、变更云线D.图例填充线、家具线(正确答案)228 . 从详图中可了解室内装饰设计的 [单选题] *A.风格B.功能分区C.造价预算D.细部形态(正确答案)229 . 了解顶棚所用材料的规格、品种与数量，需要识读顶棚平面图上的 [单选题] *A.尺寸标注B.文字标注(正确答案)C.索引符号D.底面标高230 . 下列属于总平面图的主要用途的是 [单选题] *A.基槽开挖B.绘制施工总平面图(正确答案)C.外墙装饰D.确定门窗位置231 . 一般用于表现不可见轮廓线的线型为 [单选题] *A.中粗实线B.中粗虚线(正确答案)C.单点长画线D.波浪线232 . 画在视图轮廓线以外的断面图称为 [单选题] *A.移出断面图(正确答案)B.中断断面图C.重合断面图D.全剖断面图233 . 立体感强，但作图较繁琐，故常用于画平面立体的是 [单选题] *A.正等测图B.正二测图(正确答案)C.斜二测图D.斜轴测图234 . 若一直线的H、W面投影分别平行于各自投影轴且垂直于共有投影轴，则该直线为 [单选题] *A.正平线(正确答案)B.侧平线C.水平线D.铅垂线235 . 建筑装饰装修施工图中，一般用表示 [单选题] *A.吸顶灯B.筒灯C.射灯(正确答案)D.艺术吊灯236 . 上层以上房屋的楼梯，当中间各层楼梯的位置、梯段数、踏步数均相同时，通常只画出 [单选题] *A.底层和顶层平面图B.底层、中间(标准)层和顶层平面图(正确答案)C.底层和中间(标准)层平面图D.各层平面图237 . 三面正投影体系中，处于正立位置的投影面称为 [单选题] *A.水平投影面B.正立投影面(正确答案)C.侧立投影面D.不能确定238 . 下列不属于详图中需要文字标注的内容是 [单选题] *A.用材做法B.材质色彩C.家具尺寸(正确答案)D.规格大小239 . 下列选项的图样不需要装饰详图对其进行补充的是 [单选题] *A.平面图B.尺寸图(正确答案)C.剖面图D.立面图240 . 重点在于表现顶棚造型、设备布置的区域或大小，表明它们与建筑结构的关系的图纸是 [单选题] *A.综合顶棚图(正确答案)B.顶棚造型及尺寸定位图C.顶棚照明及电气设备定位图D.各空间顶棚平面图241 . 在绘制详图的时候应先绘制出 [单选题] *A.标注尺寸B.材料图例C.构造层次D.墙柱轮廓线(正确答案)242 . 装饰门窗及门窗套详图的识读顺序，第一步是 [单选题] *A.识读门的平面图B.识读门的立面图(正确答案)C.识读节点详图D.识读侧面图243 . 三面正投影体系中，表示水平投影面用的符号是 [单选题] *A.H(正确答案)B.VC.WD.Z244 . 若采用1:5的比例绘制一个直径为40的圆时，其绘图直径为 [单选题] *A.8(正确答案)B.10C.160D.200245 . 当空间的直线倾斜于投影面时，直线的投影比实长缩短，这种正投影特性称为 [单选题] *A.积聚性B.显实性C.类似性(正确答案)D.透视性246 . 墙身剖面图通常采用的比例为 [单选题] *A.1:5B.1:10C.1:20(正确答案)D.1:25247 . 符号“φ”表示 [单选题] *A.标高B.比例C.半径D.直径(正确答案)248 . 空间两点A、B在H面上的投影重合在一起，表示为b(a)，则能正确地表达空间两点的相对位置的选项是 [单选题] *A.点A在点B.点A在点B的正下方(正确答案)C.点A在点B的正前方D.点A在点B的正后方249 . 装饰详图的图示内容不包括装饰形体的 [单选题] *A.尺寸大小(正确答案)B.建筑做法C.造型样式D.材料选用250 . 三面正投影体系中，既属于H面，又属于V面的是 [单选题] *A.OX投影轴(正确答案)B.OY投影轴C.OZ投影轴D.不能确定251 . 建筑装饰装修施工图中，标注需要强调、变更或改动的区域，使用 [单选题] *A.样条曲线B.云线(正确答案)C.波浪线D.虚线252 . 通常标注直径尺寸的是 [单选题] *A.小于1/3圆周的圆弧B.等于1/2圆周的圆弧C.大于1/2圆周的圆弧(正确答案)D.大于1/3圆周的圆弧253 . 假想用一个或一个以上的垂直于外墙轴线的铅垂剖切平面将房屋剖开，移去靠近观察者的部分，对剩余部分所作的正投影图，称为 [单选题] *A.建筑平面图B.建筑剖面图(正确答案)C.建筑立面图D.建筑透视图254 . 平行投影线垂直于投影面时所得的投影，称为 [单选题] *A.中心投影B.平行投影C.斜投影D.正投影(正确答案)255 . 空间三个坐标轴在轴测投影面上轴向伸缩系数一样的投影，称为 [单选题] *A.正轴测投影B.斜轴测投影C.正等轴测投影(正确答案)D.斜二轴测投影256 . 下列常用图纸幅面对应的图框尺寸，错误的是 [单选题] *A.A1图纸尺寸为594×841B.A2图纸尺寸为420×594C.A3图纸尺寸为420×210(正确答案)D.A4图纸尺寸为210×297257 . 若两直线的各个同面投影分别互相平行，则两直线在空间 [单选题] *A.平行(正确答案)B.相交C.交叉D.重叠258 . 定位轴线水平方向编号应采用下列顺序编写 [单选题] *A.阿拉伯数字从左到右(正确答案)B.阿拉伯数字从右到左C.大写拉丁字母从左到右D.大写拉丁字母从右到左259 . 侧垂面在下列投影面的投影均为面积缩小的类似形 [单选题] *A.H、V(正确答案)B.V、WC.H、WD.H、V、W260 . 建筑装饰装修施工图中，图表示 [单选题] *A.普通砖(正确答案)B.轻质砌块砖C.钢筋混凝土D.混凝土261 . 建筑装饰立面图，主要包含室外装饰立面图和 [单选题] *A.室外墙面立面图B.室内装饰立面图(正确答案)C.室内节点立面图D.建筑装饰立面图262 . 正面斜二测图的轴间角为 [单选题] *A.1个90°，2个120°B.1个90°，2个135°(正确答案)C.3个均为120°D.3个均为135°263 . 下列选项线型用来表示在墙柱面装饰剖面图中，剖切到的木线、顶棚版用的为 [单选题] *A.粗实线B.中实线(正确答案)C.细实线D.细虚线264 . 当装饰造型结构不清晰时，常采用的比例是 [单选题] *A.1:5(正确答案)B.1:20C.1:50D.1:100265 . 室内装饰立面图名称的确立依据是 [单选题] *A.平面布置图中立面索引符号的编号或字母(正确答案)B.室内轮廓线C.门套轮廓D.墙面做法266 . 室内装饰图纸中，可对细部进行清楚、精确表示的是 [单选题] *A.装饰详图(正确答案)B.装饰立面图C.装饰平面图D.装饰剖面图267 . 下列关于尺寸的简化标注，描述错误的是 [单选题] *A.对于杆件或管线的长度，在桁架简图、钢筋简图、管线简图等单线图上，可直接将尺寸数字沿杆件或管线的一侧注写B.对于形体上有许多相同要素的尺寸标注，需逐个标出(正确答案)C.如有连续排列的5组等长尺寸(长度均为100)，可标注为“100×5=500”D.如有连续排列的5组等长尺寸(长度均为100)，可标注为“5等分=500”268 . 建筑工程施工图中，下列属于基本图纸是 [单选题] *A.建筑详图B.建筑剖面图(正确答案)C.建筑工程节点图D.楼梯平面图269 . 有不同的规格，专门用来固定图纸的一块长方形木板是 [单选题] *A.三角板B.制图模板C.曲线板D.绘图板(正确答案)270 . 点A(10,8,25)，则点A的X坐标为 [单选题] *A.8B.10(正确答案)C.25D.不能确定271 . 室内吊顶有时会随功能流线延伸至室外，如阳台、雨篷等，通常还需画出它们的 [单选题] *A.顶棚详图B.顶棚剖面图C.平面布置图D.顶棚平面图(正确答案)272 . 属于装饰设计的主要程序，目的是绘制指导施工的图样是 [单选题] *A.平面布置图B.施工图设计(正确答案)C.顶面布置图D.室内立面图273 . 重点表明顶棚装饰造型的平面形式和尺寸，并通过附加文字说明其所用材料、色彩及工艺要求的图纸是 [单选题] *A.综合顶棚图B.顶棚造型及尺寸定位图(正确答案)C.顶棚照明及电气设备定位图D.各空间顶棚平面图274 . A3图纸的图框尺寸为 [单选题] *A.594×841B.420×594C.297×420(正确答案)D.210×297275 . 建筑平面图中不包括 [单选题] *A.首层平面图B.标准平面图C.屋顶平面图D.基础平面图(正确答案)276 . 垂直于H面，同时倾斜于V面和W面的平面为 [单选题] *A.铅垂面(正确答案)B.正垂面C.侧垂面D.一般位置平面277 . 图形与实物相对应的线型尺寸之比称为图样的 [单选题] *A.比例(正确答案)B.尺寸C.线型D.比例尺278 . 空间一点的坐标为(15,0,0)，则该点的空间位置为 [单选题] *A.在OX轴上(正确答案)B.在OY轴上C.在OZ轴上D.在投影面上279 . 直线AB上有一点C，且AC:CB=3:2，则V面上的投影a'c':c'b'= [单选题] *A.3:2(正确答案)B.2:3C.3:5D.5:2280 . 建筑总平面图中，一般用粗实线表示 [单选题] *A.原有建筑物B.新建建筑物(正确答案)C.拆除建筑物D.规划建筑物281 . 绘制中断断面图的中断处的线型是 [单选题] *A.波浪线B.折断线C.波浪线或折断线(正确答案)D.曲线282 . 下列关于图线画法要求的描述中，错误的是 [单选题] *A.对于表示不同内容的图线，其宽度(线宽)b宜从1.4mm、1.0mm、0.7mm、0.5mm、0.35mm、0.25mm、0.18mm、0.13mm系列中选取B.对于表示不同内容的图线，图线宽度不应小于0.18mm(正确答案)C.每个图样应根据复杂程度与比例大小，先选定基本线宽b为粗线，然后按照0.7b、0.5b、0.25b确定中粗线、中线和细线的宽度D.同一张图纸内，相同比例的各图样，应选用相同的线宽组283 . 屋面板的构件代号是 [单选题] *A.CBB.MBC.WB(正确答案)D.TB284 . 建筑装饰装修施工图中，需连接的部位相距过远时，连接两端靠图样一侧应标注连接符号，表示方法是 [单选题] *A.罗马数字B.阿拉伯数字C.小写字母D.大写字母(正确答案)285 . 在V投影面上的投影能反映空间直线的实长，则该直线为 [单选题] *A.水平线B.正平线(正确答案)C.侧平线D.一般位置直线286 . 在V面投影与W面投影均为面积缩小的类似形，在 H 面投影具有积聚性质的是 [单选题] *A.铅垂面(正确答案)B.正垂面C.侧垂面D.一般位置平面287 . 当空间点位于OY轴上，则它的坐标等于零的是 [单选题] *A.X、YB.X、Z(正确答案)C.Y、ZD.X、Y、Z288 . 三面正投影体系中，处于水平位置的投影面称为 [单选题] *A.水平投影面(正确答案)B.正立投影面C.侧立投影面D.不能确定289 . 折断线的一般用途为 [单选题] *A.中心线、对称线、轴线B.不可见轮廓线C.可见轮廓线、尺寸线、变更云线D.断开界限(正确答案)290 . 习惯上称为平面布置图，实际上平面布置图是 [单选题] *A.垂直剖面图B.正等轴侧图C.水平剖面图(正确答案)D.斜轴侧图291 . 相同的图形，甲图用1:50比例绘制，乙图用1:100绘制，则 [单选题] *A.甲图上的图样比乙图上的图样大一倍(正确答案)B.甲图上的图样比乙图上的图样大十倍C.乙图上的图样比甲图上的图样大一倍D.乙图上的图样比甲图上的图样大十倍292 . 绘制组合体的正面投影时，选择的原则是 [单选题] *A.方便绘图原则B.反映主要形状特征原则(正确答案)C.可以随机选择任一方向原则D.按照投影原理要求原则293 . 下列选项不是室内装饰空间组成部分的为 [单选题] *A.顶棚B.墙面C.家具(正确答案)D.地面294 . 能反映室内楼地面材料选用、颜色与分格尺寸以及地面标高、楼地面拼花造型等的图纸是 [单选题] *A.详图B.平面布置图C.地面铺装图(正确答案)D.剖面图295 . 建筑装饰装修施工图中，图表示 [单选题] *A.连接符号(正确答案)B.对称符号C.转角符号D.剖切符号296 . 剖视图未被剖切面剖到，但投影方向可以看到的断面轮廓线用的线型是 [单选题] *A.粗实线B.细实线C.中实线D.中实线或细实线(正确答案)297 . 装饰设备详图索引符号应由 [单选题] *A.正六边形及水平内径线组成(正确答案)B.正五边形及水平内径线组成C.正方形及水平内径线组成D.圆形及水平内径线组成298 . 平面布置图中未剖切到但能看到的内容绘制使用 [单选题] *A.粗实线B.细实线(正确答案)C.粗虚线D.细虚线299 . 对称符号的对称线用下列线型绘制 [单选题] *A.实线B.虚线C.点画线(正确答案)D.双点画线300 . 应用正投影法使物体在互相垂直的多个投影面上得到的多面投影图称为 [单选题] *A.透视图B.轴测投影图C.正投影图(正确答案)D.标高投影图。

期末考试试卷（一）一、填空题（下列各题的备选答案中只有一个选项是正确的，请把正确答案填写在括号中。

每小题2分，共10分）1.图样中的汉字应写成。

2.在结构施工图中，除标高外，其余尺寸单位以______计。

3.若两平面在某投影面的投影均积聚成直线，且互相平行，则两平面_____。

4、两正垂面的交线必为______线。

5、当采用1：1000的比例绘图时，比例尺上的1mm代表实际长度为______。

二、判断题（下列各题，请在你认为正确的题后的括号打√错误的打×。

每小题2分，共20分）1.点的水平投影和侧面投影的连线垂直OX轴。

( )2.水平投影反映实长的直线，一定是水平线。

（）3.虚线与其它图线相交应交于线段处。

（）4.投影面垂直线在所垂直的投影面上的投影必积聚成为一个点。

（）5.垂直H面的平面，皆称为铅垂面。

（）6.投影面平行面，其三投影必有一面反映平面实形，另两投影积聚为两直线。

（）7.图纸的幅面是指图纸的大小，常用的有A0~A4五种基本规格。

（）8.绕正垂线旋转，可将一条正平线变成铅垂线或侧垂线。

（）9.尺寸线用来表示所标注尺寸的范围。

（）10.在剖面图中，为了使图形清晰，不能画任何虚线表示不可见部分。

（）三、单项选择题（下列各题的备选答案中只有一个选项是正确的，请把正确答案填写在括号中。

每小题2分，共10分）1、已知在H投影中反映两相交直线夹角的真实大小，则两直线（）A．其中之一平等于H投影面B．其中之一平行于V投影面C．两条直线均平行于H投影面D．两条直线均平行于V投影面2、在正等测投影中，变形系数（即轴向伸缩系数）（）相等。

A．p，q；B．p，r；C．p，q，r；D．q，r3、已知水平、正立面投影图，正确的侧立面投影图是（）。

4、尺寸线用来表示（）。

A、所注尺寸的范围B、尺寸的起止C、尺寸的方向D、尺寸大小5、粗实线一般用途为（）。

A、可见轮廓线B、不可见轮廓线C、主要可见轮廓线D、图例线四、根据立体图，补全投影图中的图线。

建筑工程制图与识图期末考试试卷（100分钟）（室内设计专业）一、单项选择题（每题1分, 共10题, 总分10分）1. 建筑产品标准化, 尺寸上应模数协调, 基本模数M为（）毫米。

A. 30B. 50C. 100D. 2002. 已知在H投影中反映两相交直线夹角的真实大小, 则两直线（）A. 其中之一平等于H投影面；B. 其中之一平行于V投影面C. 两条直线均平行于H投影面；D. 两条直线均平行于V投影面3. 粗实线一般用途为（）A.可见轮廓线 B、不可见轮廓线 C、主要可见轮廓线 D、图例线4. 尺寸线用来表示（）A.所注尺寸的范围 B、尺寸的起止 C、尺寸的方向 D、尺寸大小5.建筑施工图主要表示房屋的建筑设计内容, 下列不属于建筑施工图表示范围的是（）A. 房屋的总体布局B. 房屋的内外形状C.房屋内部的平面布局...D．房屋承重构件的布置6.假想用一水平面作剖切平面, 沿着房屋各层门、窗洞口处将房屋切开, 移去剖切平面以上部分向下所作的水平面剖视图叫做..）A.建筑平面图 B、建筑立面图 C、建筑剖面图 D、建筑详图7. 建筑剖视图的剖切位置一般选取在（）A.无固定位置 B、内部结构和构造比较复杂或有代表性的部位C.沿横向定位轴线 D、沿竖向定位轴线8. 结构施工图包括（）等。

A. 总平面图、平立剖、各类详图；B. 基础图、楼梯图、屋顶图C. 基础图、结构平面图、构件详图；D. 配筋图、模板图、装修图9. 已知主、俯视图, 正确的左视图是( )。

10. 已知主、俯视图, 正确的左视图是( )二、多项选择题（在每小题的五个备选答案中选出正确的答案, 并将正确答案的序号填入后面的括号内。

错选、多选、少选均不得分。

每小题 2分, 共10分）1．建筑施工图中, 尺寸的组成除尺寸线外, 还包括（）A. 尺寸界线；B. 尺寸数字；C. 尺寸起止符；D. 尺寸箭头；E. 尺寸单位2. 表达工程物体除基本视图以外, 还有（）A. 主视图；B. 底视图；C. 辅助视图；D. 镜像视图；E. 右侧视图3. 建筑剖面图上, 用粗线型画出的包括（）A. 楼层面；B. 地坪面；C. 可见轮廓线；D. 门窗洞；E. 剖到的墙身4. 建筑施工图表达的内容包括（）A. 承重构件的布置；B. 外部造型；C. 内部布置；D. 细部构造及装修E. 构件安装5. 一套房屋建筑工程图纸, 根据其内容和作用不同, 可分为（）。

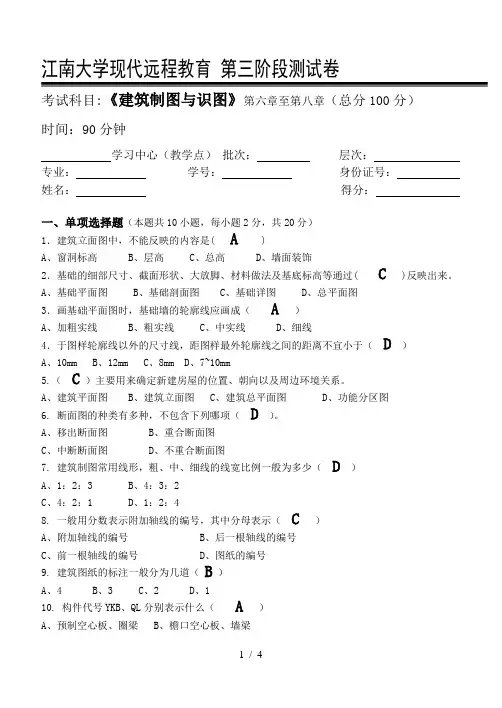

江南大学现代远程教育第三阶段测试卷考试科目:《建筑制图与识图》第六章至第八章（总分100分）时间：90分钟学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共10小题，每小题2分，共20分）1．建筑立面图中，不能反映的内容是( A )A、窗洞标高B、层高C、总高D、墙面装饰2．基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过( C )反映出来。

A、基础平面图B、基础剖面图C、基础详图D、总平面图3．画基础平面图时，基础墙的轮廓线应画成（A）A、加粗实线B、粗实线C、中实线D、细线4．于图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离不宜小于（D）A、10mmB、12mmC、8mmD、7~10mm5.（C）主要用来确定新建房屋的位置、朝向以及周边环境关系。

A、建筑平面图B、建筑立面图C、建筑总平面图D、功能分区图6. 断面图的种类有多种，不包含下列哪项（D）。

A、移出断面图B、重合断面图C、中断断面图D、不重合断面图7. 建筑制图常用线形，粗、中、细线的线宽比例一般为多少（D）A、1：2：3B、4：3：2C、4：2：1D、1：2：48. 一般用分数表示附加轴线的编号，其中分母表示（C）A、附加轴线的编号B、后一根轴线的编号C、前一根轴线的编号D、图纸的编号9. 建筑图纸的标注一般分为几道（B）A、4B、3C、2D、110. 构件代号YKB、QL分别表示什么（A）A、预制空心板、圈梁B、檐口空心板、墙梁C、预制空心板、墙梁D、预制框架板、圈梁二、判断题（本题共10小题，每小题2分，共20分。

你认为对的打“√”，错的“×”，不需要改错。

）（×）1．剖面图和断面图其实是一样的，只是名称不同罢了。

（√）2．建筑图上的标注不是都以毫米作为单位。

（×）3．一般来说，被剖切到的主要建筑构造的轮廓线用细实线绘制。

（√）4．当比例注写在图名的右侧时，图名和比例的字高应该一样。
