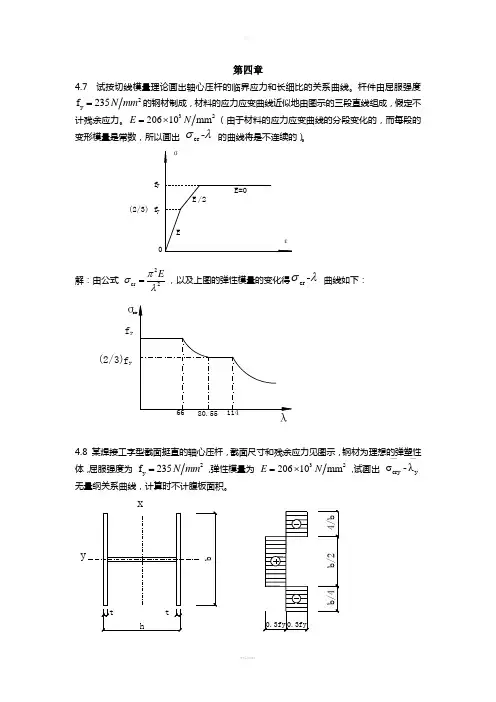

第四章4.7 试按切线模量理论画出轴心压杆的临界应力和长细比的关系曲线。
杆件由屈服强度2y f 235N mm =的钢材制成，材料的应力应变曲线近似地由图示的三段直线组成，假定不计残余应力。
320610mm E N =⨯2（由于材料的应力应变曲线的分段变化的，而每段的变形模量是常数，所以画出 cr -σλ 的曲线将是不连续的）。
解：由公式 2cr 2Eπσλ=，以及上图的弹性模量的变化得cr -σλ 曲线如下：4.8 某焊接工字型截面挺直的轴心压杆，截面尺寸和残余应力见图示，钢材为理想的弹塑性体，屈服强度为 2y f 235N mm =，弹性模量为 320610mm E N =⨯2，试画出 cry y σ-λ——无量纲关系曲线，计算时不计腹板面积。
f yyf (2/3)f y(2/3)f yx解：当 cr 0.30.7y y y f f f σ≤-=, 构件在弹性状态屈曲；当 cr 0.30.7y y y f f f σ>-=时，构件在弹塑性状态屈曲。
因此，屈曲时的截面应力分布如图全截面对y 轴的惯性矩 3212y I tb =，弹性区面积的惯性矩 ()3212ey I t kb =()322232232212212ey cryy y y yI t kb E E E k I tb πππσλλλ=⨯=⨯= 截面的平均应力 2220.50.6(10.3)2y ycr y btf kbt kf k f btσ-⨯⨯==-二者合并得cry y σ-λ——的关系式cry cry342cry σ(0.0273)σ3σ10y λ+-+-= 画图如下4.10 验算图示焊接工字型截面轴心受压构件的稳定性。
钢材为Q235钢，翼缘为火焰切割边，沿两个主轴平面的支撑条件及截面尺寸如图所示。
已知构件承受的轴心压力为0.6f yfyλσ0.20.40.60.81.0cryN=1500KN 。
解：已知 N=1500KN ，由支撑体系知对截面强轴弯曲的计算长度 ox =1200cm l ，对弱轴的计算长度 oy =400cm l 。
钢结构辅导资料十一主题：第四章轴心受力构件第六节格构式轴心受压构件第七节柱头和柱脚学习时间：2010年12月27日－2011年1月2日内容：这周我们将学习本门课的第四章轴心受力构件。
第四章轴心受力构件第六节格构式轴心受压构件第七节柱头和柱脚本章的学习要求及需要掌握的重点内容如下：1、格构式轴心受压构件的整体稳定、缀材设计；2、柱头设计。
基本概念：局部稳定，整体稳定。
知识点：格构式轴心受压构件绕虚轴的换算长细比及其整体稳定验算，缀条和缀板的受力、设计与计算；柱头设计。
本周内容共包含两大部分：第一部分是知识点讲解，第二部分是本周练习题，包含了本周学习的知识点，题型以考试卷型为主。
第一部分本周主要内容讲解及补充一、格构式轴心受压构件1、截面形式常用的格构式构件截面形式有两个槽钢或工字钢组成的双肢截面，此外，当轴心压力较小但长度大时，还可以采用以钢管、角钢组成的三肢、四肢截面，如下图所示。
2、组成格构式构件是将肢件用缀材连成一体的一种构件。
缀材分缀条和缀板两种，故格构式构件以分为缀条式和缀板式两种。
缀条常采用单角钢，用斜杆组成，一般斜杆与构件轴线成α(40～70)度夹角。
缀条也可由斜杆和横杆组成。
缀板常采用钢板，必要时也可采用型钢，每隔一定距离在每个缀板平面内设置一个。
在格构式构件截面上，垂直于肢件腹板平面的主轴叫做实轴，图中的x-x轴，垂直于缀材平面的主轴叫做虚轴，图中的y-y轴。
当构件截面尺寸较大。
构件较长时，为了节约钢材，宜采用格构式。
3、格构式构件截面设计的特点（1）通过调整肢件之间距离较易实现等稳定性。
（2）格构式构件绕实轴的稳定计算与实腹式构件相同，而绕虚轴的稳定性比具有同样长细比的实腹式构件小，因为，格构式构件的肢件是每隔一定距离用缀材联系起来的，当构件绕虚轴屈曲时，引起的变形比实腹式构件大，此变形是由弯曲和剪力两个因素共同引起的。
对实腹式构件，由剪力产生的变形很小，一般可忽略不计，但对格构式构件绕虚轴屈曲时，就必须考虑剪力所产生的变形及其对临界力的影响。
钢结构厂房施工组织设计方案(钢结构部分)最新版2.1XXX厂区2#、3#车间工程属于钢结构屋面安装工程，总建筑面积约为2000平方米。
2.2工程施工地点位于襄阳市，施工单位为XXX。
2.3本工程的质量目标是按照国家标准和设计要求进行施工，确保工程质量达到优良水平。
2.4为达到质量目标，施工单位将采取严格的施工管理措施，确保施工过程中的质量控制和监督。
精选范本,供参考！第三章施工准备3.1材料、半成品的准备工作要提前进行，确保施工进度不受影响。
3.2作业条件包括施工现场的环境、气候、温度等方面的要求，必须符合国家标准和设计要求。
精选范本,供参考！第四章钢柱基础4.1钢柱基础支承面形式应符合设计要求，支承面应平整、无松动、无油污等。
4.2钢柱基础调整方法应按照设计要求进行，必须确保调整精度和稳定性。
4.3钢柱基础的质量标准应符合国家标准和设计要求，必须经过验收合格后方可进行下一步施工。
精选范本,供参考！第五章操作工艺5.1工艺流程应按照设计要求进行，必须确保施工过程中的质量控制和监督。
5.2安装准备包括施工现场的清理、材料准备、工具准备等，必须符合国家标准和设计要求。
5.3钢柱安装应按照设计要求进行，必须确保安装精度和稳定性。
5.4柱间刚性系杆安装、钢梁拼装、钢梁安装、钢联系构件的安装、屋面檩条系统安装、除锈刷涂料、检查验收等工序，均应按照设计要求进行，必须确保施工过程中的质量控制和监督。
精选范本,供参考！第六章质量标准6.1保证项目包括施工过程中的质量控制和监督等，必须符合国家标准和设计要求。
6.2基本项目包括钢结构的尺寸、位置、垂直度、水平度等方面的要求，必须符合国家标准和设计要求。
6.3允许偏差项目见表－3，必须符合国家标准和设计要求。
精选范本,供参考！第七章成品保护7.1施工过程中必须对成品进行保护，防止损坏或污染。
7.2施工完成后必须对成品进行清理和保养，确保成品质量和使用寿命。
精选范本,供参考！第八章施工注意事项8.1施工过程中必须遵守国家标准和设计要求，确保施工质量。
《建筑钢结构设计》复习思考题2016.11.24第1章轻型门式刚架结构1.单层门式刚架结构有哪些特点？（1）质量轻（2）工业化程度高，施工周期短（3）综合经济效益高（4）柱网布置比较灵活2.轻型门式刚架的适用范围及截面形式？柱脚形式？(1).屋面荷载较小，横向跨度为12～48m(2).没有吊车或设有中、轻级工作制吊车的厂房。
(3).当厂房横向跨度不超过15m，柱高不超过6m时，屋面刚架梁宜采用等截面刚架形式。
当厂房横向跨度大于15m，柱高超过6m时，宜采用变截面刚架形式。
门式刚架柱脚分为铰接和刚接两种连接形式。
当吊车起重量≥5吨时应考虑设置刚性柱脚。
当有桥式吊车或刚架侧向刚度过弱时为刚接柱脚。
3.什么是摇摆住？摇摆柱：梁柱节点铰接连接4.门式刚架柱间支撑的布置原则是什么？柱间支撑的间距应根据房屋柱距、纵向受力情况、温度以及安装条件确定，无吊车时宜取30m-45m，端部柱间支撑宜设置在第一或第二柱间。
●当房屋高度较大时，柱间支撑应分层设置；有吊车时，下层柱间支撑宜设置在温度区中部。
柱间支撑间距不大于50m。
●端部柱间支撑考虑温度应力影响宜设置在第二柱间。
5.门式刚架所受的荷载有哪些？风荷载在规范中是怎么考虑的，风荷载标准值如何计算？风荷载系数是什么？风荷载系数 w考虑了结构内、外风压最大值组合。
风可以从任意方向吹来，需要考虑“鼓风效应”（+i）和“吸风效应”（-i）分别与外部压力系数组合的两种工况。
设计时，两种工况均需要考虑，取最不利工况。
6.荷载效应组合的原则是什么？（1）屋面均布活荷载不与雪荷载同时考虑，应取两者中的较大者（2）积灰荷载应与雪荷载或屋面均布活荷载中的较大者同时考虑（3）施工或检修集中荷载不与屋面材料或檩条自重以外的其他荷载同时考虑（4）多台吊车的组合应符合《荷载规范》的规定（5）当需要考虑地震作用时，风荷载不与地震作用同时考虑7.刚架侧移计算的原则是什么？（1）变截面门式刚架柱顶侧移应采用弹性分析方法确定。
