压力管道应力分析

压力管道应力分析压力管道是工业生产和生活中常见的工程结构，广泛用于输送水、油、气等介质。

管道内部由于介质压力的作用而产生应力，这些应力的分析对于管道的设计和使用安全至关重要。

本文将从压力管道的应力计算方法、应力分布特点以及应力分析的影响因素等方面进行探讨。

压力管道的应力计算方法主要有两种，即薄壁理论和薄壁理论的改进方法。

薄壁理论是指在管道内径与壁厚比较大的情况下，将管道近似看作薄壁圆筒，应力集中在内径和外径处，通过简化计算得出管道内壁和外壁的应力分布。

该方法适用于绝大部分工程中的压力管道计算。

薄壁理论的改进方法包括厚壁筒薄壁环假设、都笑横断面假设等，通过考虑管道截面的几何形状以及内外径比等因素，提高了应力计算的准确性。

压力管道的应力分布特点主要有三个方面，即轴向应力、周向应力和切向应力。

轴向应力指的是管道轴线方向上的应力，主要由管道内压力和温度差引起。

周向应力指的是管道截面圆周方向上的应力，主要由内压力引起。

切向应力指的是管道截面切线方向上的应力，主要由内压力和薄壁理论简化计算引起。

在传统理论中，管道的轴向应力和周向应力一般为正值，而切向应力为零。

压力管道的应力分析受到多个因素的影响。

首先是管道的材料特性，包括材料的弹性模量、屈服强度、塑性延伸率等。

管道的材料特性直接决定了管道的耐压能力和变形能力。

其次是管道的几何形状，包括内径、外径、壁厚等。

几何形状的不同会导致管道内外径比和界面摩擦等因素的改变，进而影响应力分布。

再次是管道的工作条件，包括温度、压力等。

不同工作条件下管道内部介质的物理性质会发生变化，进而影响管道的应力分布。

最后是管道的固定和支撑方式。

固定和支撑方式的不同会引起管道的应力集中，影响管道的安全性。

为了保证压力管道的正常运行和安全性，需要进行应力分析以及补强设计。

应力分析主要通过有限元分析和解析方法进行。

有限元分析是一种常用的计算机辅助工程分析方法，通过将管道模型离散化为有限个单元，计算每个单元的应力和变形，进而得到整个管道应力分布的方法。

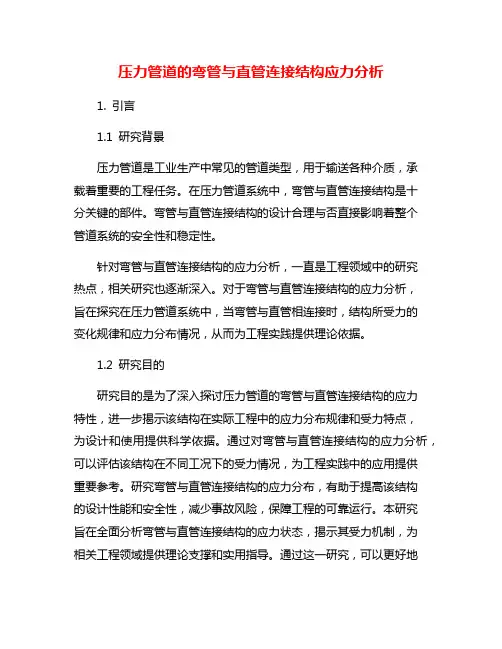

压力管道的弯管与直管连接结构应力分析1. 引言1.1 研究背景压力管道是工业生产中常见的管道类型，用于输送各种介质，承载着重要的工程任务。

在压力管道系统中，弯管与直管连接结构是十分关键的部件。

弯管与直管连接结构的设计合理与否直接影响着整个管道系统的安全性和稳定性。

针对弯管与直管连接结构的应力分析，一直是工程领域中的研究热点，相关研究也逐渐深入。

对于弯管与直管连接结构的应力分析，旨在探究在压力管道系统中，当弯管与直管相连接时，结构所受力的变化规律和应力分布情况，从而为工程实践提供理论依据。

1.2 研究目的研究目的是为了深入探讨压力管道的弯管与直管连接结构的应力特性，进一步揭示该结构在实际工程中的应力分布规律和受力特点，为设计和使用提供科学依据。

通过对弯管与直管连接结构的应力分析，可以评估该结构在不同工况下的受力情况，为工程实践中的应用提供重要参考。

研究弯管与直管连接结构的应力分布，有助于提高该结构的设计性能和安全性，减少事故风险，保障工程的可靠运行。

本研究旨在全面分析弯管与直管连接结构的应力状态，揭示其受力机制，为相关工程领域提供理论支撑和实用指导。

通过这一研究，可以更好地了解压力管道系统中弯管与直管连接结构的受力特点，为工程实践提供科学依据，并为相关领域的工程师和研究人员提供参考和借鉴。

1.3 研究意义压力管道是工业生产中常用的管道设备，承载着高压流体的传输任务。

压力管道的连接结构是管道系统中至关重要的组成部分，直管与弯管的连接结构更是连接处的重要组成部分。

对于压力管道的弯管与直管连接结构应力分析，具有重要的研究意义。

深入研究压力管道的弯管与直管连接结构的应力分析，可以为工程设计提供重要的参考依据，保证管道系统的安全运行。

通过对弯管与直管连接结构的应力分布进行分析，可以揭示连接处存在的应力集中部位，为进一步强化设计提供技术支持。

了解弯管与直管连接结构的受力特点，可以为管道系统的优化设计和改进提供理论指导。

压力管道应力分析的内容及特点关键词：压力管道；应力分析；内容特点引言：如今工业中对于压力管道的需求量在不断增加，并且如今大量的工业运输以及承载都需要用到工业管道来作为支撑。

这类管道的应用同样能够为整体工业作业提供重要的保障和保护，同时还能够提升整体工程的有效性和安全性。

但是压力管道想要良好进行工作就必须对其进行外界温度、压力以及湿度等一系列因素的考验，只有通过这些考验以及能够承受住足够压力的管道才能够投入到实际使用中。

一、管道应力分析（一）一次应力在管道应力进行分析的过程中，一次应力通常指的是一些外界因素所带来的负荷以及负载，其中包括了管道所承受的重力、内压以及风载等一系列因素产生的剪应力以及正应力。

这两种应力通常会因为其自身的特点以及特性导致了容易与外加负载形成平衡关系，但是达成了平衡关系之后外加应力并不会取消或者停止，反而还会继续增加，若是外加应力逐渐增加并且达到了一个很大的值之后就会超过材料自身所拥有的屈服极限，管道就容易受到影响从而造成了破坏，管道总体也就随之出现了破坏。

相关工作人员应当能够对一次应力进行良好的控制，在进行管道设计时就应当提前给应力留出足够的预留空间，通过这样的方式来帮助整体管道不会出现过度塑性而造成的破坏或者失效。

同时，一次应力的校核也应当结合具体的弹性分析以及极限分析等一系列要求进行处理，通过处理之后才能够准确地对一次应力进行计算，从而将其进行控制。

如图1所示。

图1一次应力受力变形曲线（二）二次应力二次应力相比较于一次应力来说会更加直接，这类应力通常都是来自于对应的热胀冷缩或者其他位移受到约束而造成的剪应力和正应力，其自身具备一个无法和外力之间构成平衡关系的特点，因此其自身也就具备了非常明显的自限性特征[1]。

基本来说材料自身会因为材料以及质量从而具备对应的屈服值，若是二次应力导致了管道的荷载超过了这种屈服极限值之后就容易对管道局部造成变形一类的影响。

这时候相关人员应当对应力重新进行分布和规划，让材料应变能够达到自均衡的要求。

压力钢管安全鉴定的应力分析与强度计算压力钢管作为一种用于输送气体或液体的重要管道设备，其安全鉴定对于保障工业生产和人员安全至关重要。

在进行安全鉴定时，应力分析和强度计算是必不可少的步骤。

本文将针对压力钢管的应力分析和强度计算进行探讨。

一、应力分析1.1 弹性应力分析弹性应力分析通过对压力钢管所受力的计算，确定其在工作条件下的应力状态。

弹性应力可以分为轴向应力、周向应力和切向应力。

轴向应力是指压力钢管在管轴方向上受到的拉伸或压缩作用产生的应力。

其计算公式为：σz = (P * D) / (2 * t)其中，σz表示轴向应力，P表示管内的压力，D表示管道的直径，t 表示管壁的厚度。

周向应力是指在管壁厚度方向上产生的应力。

其计算公式为：σθ = (P * D) / (4 * t)切向应力是指在周向应力方向上的切应力。

其计算公式为：τ = (P * D) / (2 * t)1.2 塑性应力分析当压力钢管的应力超过弹性极限时，塑性应力开始发挥作用。

塑性应力分析需要考虑材料的屈服强度、变形硬化指数等因素。

塑性应力的计算涉及到材料的本构关系，常用的本构关系有屈服准则、应变硬化准则等。

根据材料的特性和具体情况，可以选取适合的本构关系进行计算。

二、强度计算2.1 材料的强度计算压力钢管的强度计算主要涉及材料的屈服强度和破坏强度。

屈服强度是指在材料屈服时承受的最大应力，破坏强度是指材料在极限状态下承受的最大应力。

通常采用屈服准则或破坏准则进行强度计算。

常用的屈服准则有von Mises准则、Tresca准则等，常用的破坏准则有最大应力准则、最大应变准则等。

2.2 结构的强度计算压力钢管的结构强度计算需要考虑管道本身的结构特点和外部载荷等因素。

常用的计算方法有弹性理论法、有限元法等。

弹性理论法是一种简化的计算方法，适用于结构相对简单、载荷较小的情况。

有限元法是一种更为精确的计算方法，可以考虑更复杂的结构和不同的载荷条件。

压力管道应力分析引言压力管道作为输送流体的重要管线，承受的压力和温度都是极高的。

这样就会导致管道中的应力和变形问题，从而产生一定的安全隐患。

因此，对于压力管道的应力分析就显得尤为重要。

压力管道的应力压力管道在运行过程中，会受到各种力的作用，如内压、重力、支架反力、温度等，这些力作用在管道上，就会造成管道内部的应力，如轴向应力、周向应力、径向应力等。

•轴向应力轴向应力是指管道轴向方向的应力，通常是指由流体作用产生的内压力和拉力两部分的影响。

在管道内部，如果内压力太大，轴向应力就会增大，会导致管道的卡铁暴力现象。

•周向应力周向应力是指管道周向方向的应力，主要受到流体和温度两个因素的影响。

当管道内部温度升高，周向应力也会随之升高，如果超过极限值，就可能导致管道的破裂。

•径向应力径向应力是指与管道中心轴线垂直方向的应力，通常是由于弯曲、扭转等变形所引起的。

如果弯曲半径过小或者存在缺陷，就会导致径向应力过大，从而容易引起管道的破裂。

压力管道应力分析压力管道应力分析是针对管道内各种应力进行综合分析的过程。

在分析的过程中，通常需要采用有限元分析等方法，通过建立合适的数学模型和计算，得出管道内部的应力情况和强度，并评估管道是否存在危险的可能性。

在进行应力分析时，一般需要考虑以下几个方面。

1. 材料力学性能材料力学性能直接影响管道的使用寿命和安全性。

因此，对于材料的强度、韧性、塑性等性能参数，都需要进行准确的测定和分析。

常见的材料包括石墨、钢铁、铝合金等。

2. 工况分析针对不同的工况，管道所受的力也会不同。

因此，在进行应力分析之前，需要准确确定工况参数，如内压、外界温度等，以便进行有针对性的分析。

3. 有限元分析有限元分析是应用计算机模拟技术，将管道模型分割成有限个小模型，通过对小模型的计算和组合，分析管道内部的应力和强度分布。

这种方法可以更直观地了解管道内部应力的变化情况，有效评估管道的安全性和强度。

压力管道应力分析是管道设计和使用过程中必不可少的环节。
