深圳宏电DTU与力控combeidge的连接说明

(1) Driverfor Gprs.exe复制到组态王安装目录下kingview\Driver\文件夹下覆盖原有文件。
(2) instdrv.exe、KVCom.sys复制到C:\WINDOWS\system32\drivers\文件夹下覆盖原有文件。
如果我们用串口工具模块给DTU的串口回应数据,可以看到信息那边显示,从DTU收到数据成功01 03 04 00 00 00 01 3B F3,组态王也会解析出相应的值并显示在画面上,到此采集数据并显示的目的达到。
新建变量的方法:
首先点击左侧的“数据词典”,然后双击右侧的“新建”如图:
我们以采集风速为例子,设置参数:
填写变量名“风速传感器”,变量类型选择“I/O整数”,连接设备选择之前建立的“新IO设备”,计算好寄存器地址:41537,数据类型为LONG 4字节.
计算过程:
例如下发采集命令:01 03 06 00 00 02 c4 83
点击确定后,就会出现画面,如图:
选择右侧的T,然后在面面上点击下,就可以写文字,如“风速“
再次点击T,在画面上写上“#####“,如图:
双击“####“,弹出如下窗口:
点击“模拟值输出“,弹出如下窗口
点击问号,弹出如下窗口:
选择我们之前建好的变量名,如“风速传感器“,如图。
然后点击“确定“—”确定“,这样的话我们已经把“####”,跟变量”风速传感器“关联好了。然后选择“文件“—”全部存“,再次选择“文件“,点击”切换到View”
如图:
数据回应错误码:
00:没有错误
01:非法功能码
02:非法的数据地址
03:非法的数据值
04:从机设备故障
05:确认
06:从设备忙碌

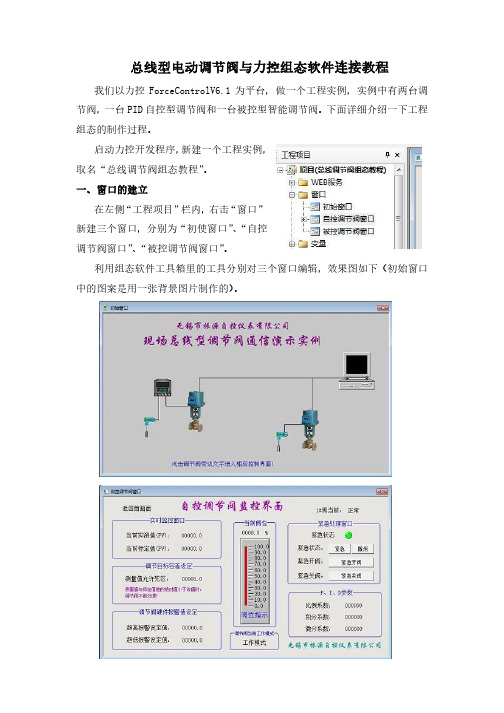

我们以力控 ForceControlV6.1 为平台，做一个工程实例，实例中有两台调 节阀，一台 PID 自控型调节阀和一台被控型智能调节阀。下面详细介绍一下工程 组态的制作过程。
启动力控开发程序，新建一个工程实例， 取名“总线调节阀组态教程”。 一、窗口的建立
在左侧“工程项目”栏内，右击“窗口” 新建三个窗口，分别为“初使窗口”、“自控 调节阀窗口”、“被控调节阀窗口”。
由于被控型调节阀的数据最长是 16 位，所以不需要选择“支持 16 号命令”。 四、建立 IO 组态点
根据相应调节阀的寄存器列表，分别给两台调节阀建立相关的 IO 组态点。 为了便于管理，我们在建立 IO 点的时候，为每台设备的 IO 点命名，前缀均使用 自己的设备号，首先建立“位寄存器”的 IO 点。
在“第二步”界面下， 串口选项，下拉框内选择 要使用的串口号（这里选 择 COM1），点击右边的 “设置”按钮，进入“串 口设置”界面，“波特率” 选择 115200，“奇偶校验” 无，“数据位”8，“停止
位”2。按“保存”按钮 返回“第二步”界面，其 它参数保持默认，按“下 一步”按钮进入第三步设 置。
在左侧的“系统配置”中，展开“系 统配置”项，双击“初始启动窗口”，进 入设置界面，
点击右边的“增加”按钮，出现 窗口选择对话框，选中“初使窗口”， 点击“确定”按钮退出，启动窗口 设置完成。
设置画面跳转，在初始窗口中， 两只调节阀的旁边，分别放置索引 文本“自控调节阀”、“被控调节阀”， 它们分别指向“自控调节阀监控窗口”和“被控调节阀监控窗口”。我们以“自 控调节阀”设置为例，讲解一下设置步骤。
无锡市振源自控仪表有限公司技术部 2014/01/06
五、动画连接 以自控调节阀监控窗口为例，我们做几

DTU配置软件使用手册欧瑞传动电气股份有限公司目录DTU配置软件使用手册 (1)1概述...................................................................................................................................... - 1 -运行环境.............................................................................................................................. - 1 -2软件使用说明...................................................................................................................... - 2 -2.1程序使用流程...................................................................................................... - 2 -2.2软件其他功能介绍.............................................................................................. - 6 -密码修改.............................................................................................................. - 6 -1概述EuraDTUConfig是欧瑞传动电气股份有限公司自主研发的DTU设备配置软件，可适用于本公司DT2000-GS、DT2000-Q、DT2000-W产品。

DTU调试使用说明本软件功能主要分为两部分：DTU参数设置和数据通信简单测试。

软件主界面如（图1）所示：图1软件按照显示分两大区域：数据显示区、参数设置区。

数据显示区：则是数据显示的容器，所有串口数据通信往来都会显示在此容器中，当参数设置完成后并拨号连接成功后并可发送简单的ASCII码与远程服务器软件进行数据传输测试。

本机串口设置：是DTU与本软件通信速率设置与打开串口的通信初始化设置。

如（图2）图2参数设置区：分为七部分，可根据不同参数设置后点击旁边的相应按钮就会设置完成，同时在数据显示区显示设置结果。

第一：DTU属性设置；如（图3）（1） ID号设置，是对版进行设置。

YN+ID=（8位）（2） SIM卡号的设置，很手机卡号无关。

也是对版的绑定。

YN+PHO=（11位）（3）通信方式的设置，默认是“GPRS通信”。

YN+WT=（0、1）（4）状态报告的设置，默然是“回复”如果选择“回复”那么在显示区就会有当前的连接状态。

YN+RPST=(0、1)图3第二：数据中心设置；如（图4）（5）目标地址解析采用方式（注：1表示用IP地址，2表示用域名解析）YN+SRTP=（1、2）（6）域名解析（注：只有目标地址解析采用方式选择为域名解析才能设置。

没有公网IP的时候，可以用域名解析来连接）YN+DNS=“实际”（注：最长30）（7）传输方式（网络层数据传输协议），根据实际设置。

（注：1表示TCP，2表示UDP）YN+CNTP=(1、2)（8） IP地址，根据实际设置。

（注：设置的是公网上的IP地址）YN+IP=“实际”（9）端口号设置，根据实际设置。

（注：设置的是公网上的IP地址对应的端口）YN+PORT=“实际”图4第三：DTU通信设置：如（图5）（10）选择波特率（注：选择的波特率是针对串口线和卡版的串口的播特率，根据客户终端的波特率，在测试过程中两个波特率的设置要一致）YN+BAUD=(0-8)（11）设置奇偶效验：默认为无效验, YN+COMC=0（12）心跳时间设置，心跳时间是DTU向控制中心发送连接正常信息的间隔时间，当终端模块向服务端发送心跳信息时，控制中心接到心跳包时立即回复发送“ASK”给DTU，DTU接到中心站回应后，则默认链路正常。

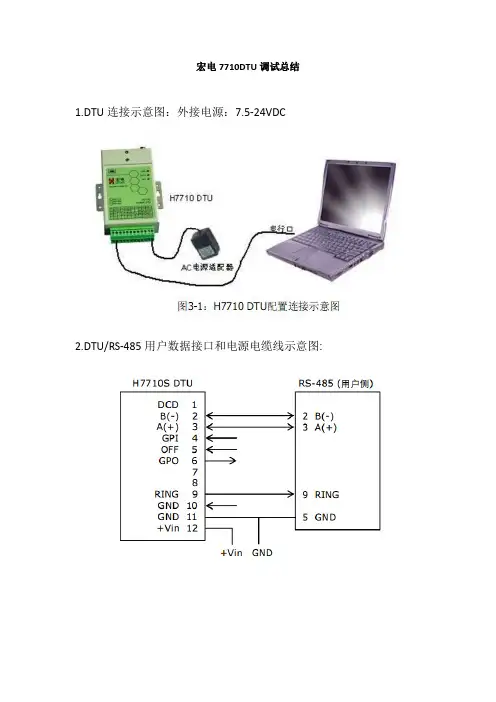

宏电7710DTU调试总结
1.DTU连接示意图：外接电源：7.5-24VDC
2.DTU/RS-485用户数据接口和电源电缆线示意图:
3.打开超级终端进行配置：
点击确定，选择对应的计算机COM口：
端口设置完成，点击应用即可：
4.按住计算机的空格键不松开，然后给DTU上电（注意操作顺序），正常情况下会进入如下配置界面：
输入C进入DTU配置列表：默认密码1234
进入如下配置界面：
服务代码：中国移动统一接入号码：*99***1#
接入点名称（APN）：默认为CMNET，如果为专网，则写入专网接入点即可。

如新奥百讯的接入点为XABX8-LAF.HE
其他选项默认即可，R返回上级菜单。

1.DTU身份表示：一般填入SIM卡号码即可，并做好记录。

2.控制台信息类型：关闭DTU运行状态信息
其他参数保持默认即可，R返回上级菜单。

1.主DSC IP地址：填写上位机IP即可。

如廊坊项目10.36.128.23
2.主DSC通讯端口：填写对应开放的端口，如30002
3. 其他参数保持默认即可，R返回上级菜单。

1.设置好对应的串口参数，与仪表设备的参数保持一致，然后R返
回上级菜单。

1.通讯协议：0/透明传输
2.网络连接方式：1/TCP
设置好以上参数之后，断开超级终端，参数配置完成。

备注：为了检查我们参数配置是否正确，我们可以做如下检查：1.重新来到参数配置界面，然后点击D
显示如下，我们可以检查我们参数配置是否正确：。

DTU光纤调试方法环网柜本地调试好后，与主站通讯通常有两种方法：宏电GPRS或光纤。

调试光纤前，需要向主站要取以下信息：主站的IP,环网柜DTU的IP,子网掩码，默认网关四项。

第一种常见DTU的维护口在通讯COM板的中间网口，最下面有两个网口。

调试时用KE-7120维护软件V1.18。

首先打开维护软件，读取。

然后点开参数配置里的通信参数。

例如主站的IP:20.18.0.1环网柜DTU 的IP：20.18.14.12子网掩码：255.255.255.0默认网关：20.18.14.254.准备把ONU拉过来的网头插在通讯板最下面第一个网口NET1上。

配置图如下：设备地址即DTU的IP的最后一位数。

主站一般称为终端地址或链路地址。

先读参数后写入参数。

调度的IP即主站的IP：20.18.0.1然后在RTU配置里一以太网口，配置成DTU的IP,掩码，网关。

RTU系统参数设置如下：光纤走IEC104规约规约参数--RTU地址即DTU的IP地址的最后一位!配置好后，下传到设备里，复归。

DTU断电，拔掉维护线，把ONU拉过来的网头插在通讯板网口NET1上，给设备上电，等待一会给主站打电话确认是否能拼通IP,让主站查看遥测遥信是否上传。

第二种是在山东济宁的DTU,这边的通讯COM板只有最下面两个网□o第一个网口NET1对应的是192.168.2.102,第二个网口NET2对应的是192.168.1.102.一般选NET2为维护口,在1网段。

如图：济宁这边COM板升级新的程序：KE-7120ACO1V1.03-V1.04,用的也是新的维护软件，打开7120维护软件，在以太网口配置如下：配置网口的MAC地址最后一位尽量保持每个DTU都不一样，其中主站个数为1,主站0IP为主站IP的同一网段。

RTU系统参数配置如下:规约参数配置如下：公共服务单元地址即DTU的IP的最后一位，济宁这边主站有两个通道，主通道IP:20.18.0.1,备用通道IP：20.18.0.2配置完成后写入，复归，重启设备即可。

如何使用组态软件通过GPRS-700连接PLC
文件版本号v1.0 1.DTU侧配置如下：
DTU配置相应参数，目标地址为usrcn,，目标端口为2317，串口速率115200（要选PLC的通信速率），如下图：
服务器端要如下配置：
首先打开虚拟串口，建立虚拟串口COM4，本地IP，本地端口为2317，工作类型TCP server。

然后创建，创建后，初始状态为监听，有设备连接后，状态将会更新为已连接。

2.虚拟串口设置截图：
下图所示。

这里的PLC供电采用可调电源供电，供电电压24V。

连接建立成功后，虚拟串口的状态，应该是已连接。

3.组态王软件设置：
添加一个工程，如test工程
双击打开工程，工程已经建好（使用的COM4，新IO设备）
双击COM4，可以选择串口参数
双击新的IO设备，依次出现如下对话框
需打勾。

完成后，点击最上面的view，开始运行。

采集周期这里设置为了10s一次，一般设置为5s循环采集一次就够了（GPRS网络的通信延时一般在几十毫秒到两秒之间）。

DTU使用说明书此说明书适用于下列型号产品：文档修订记录目录第一章产品简介 (3)1.1产品概述 (3)1.2 产品特点 (3)1.3工作原理框图 (4)1.4产品规格 (4)第二章安装 (8)2.1概述 (8)2.2 开箱 (8)2.3安装与电缆连接 (8)2.4电源说明 (11)2.5指示灯说明 (11)第三章参数配置 (12)3.1 配置连接 (12)3.2 参数配置方式介绍 (12)3.3 参数配置详细说明 (12)3.3.1 配置工具运行界面 (13)3.3.2 设备上电 (14)3.3.4 中心服务 (20)3.3.5 串口 (21)3.3.6 无线拔号 (22)3.3.7 全局参数 (23)3.3.8设备管理 (25)3.3.9其它功能项 (26)第四章数据传输试验环境测试 (26)4.1 试验环境网络结构 (26)4.2 测试步骤 (27)第一章产品简介1.1产品概述F2X16系列IP MODEM是一种物联网无线数据终端，利用公用蜂窝网络为用户提供无线长距离数据传输功能。

该产品采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供RS232和RS485（或RS422）接口，可直接连接串口设备，实现数据透明传输功能；低功耗设计，最低功耗小于5mA@12VDC；提供1路ADC,2路I/O，可实现数字量输入输出、脉冲输出、模拟量输入、脉冲计数等功能。

该产品已广泛应用于物联网产业链中的M2M行业，如智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。

IP MODEM典型应用如图 1-1 所示：图1-1IP MODEM应用拓扑图1.2 产品特点工业级应用设计◆ 采用高性能工业级无线模块◆ 采用高性能工业级32位通信处理器◆ 低功耗设计，支持多级休眠和唤醒模式，最大限度降低功耗◆ 采用金属外壳，保护等级IP30。

7工业遥信遥测遥控电信行业无人值守站机房监控和远程维护如移动基站微波光纤中继站等城市配电网自动化系统与抄表数据传输高压供电设备监测自来水煤气管道闸门泵站与水厂监控供热系统实时监控和维护环境保护系统数据采集三防与水文监测人民防空警报设备监测气象数据采集其他无人值守如仓库办公楼等监控connectingthingsdtu培训2021年7月20日page
2014年6月5日
DTU培训
Page: 10
公网固定IP接入
Connecting Machine Connecting Things
数据中心固定IP连接：端口映射
服务器(路由器) 公网固定IP Internet FTP WWW 客户端 Telnet GPRS/CDMA 服务器(路由器) 内网IP: 192.168.0.1 公网 内网
深圳宏电DTU产品培训
Connecting Things
2014年6月5日
提 纲
Connecting Things

DTU的产品介绍 DTU的配置及参数说明 DTU的调试 DTU的常见问题及处理 Qusetion ?
2014年6月5日
DTU培训
Page: 2
DTU产品介绍
Connecting Things
数据中心 连接时向域名服务器注册数 据中心的IP地址。 DTU 向域名服务器注册获取数据 中心的IP地址； 获得数据中心IP地址后与数 据中心建立数据通道。
域名认证服务器

可采用商用服务器，如：
； 可采用宏电公司服务器； 可采用用户自己的服务器。
DTU培训

2014年6月5日
DTU硬件组成 DTU 硬件组成部分主要包括CPU控制模块、无线通讯模块以及电源模块 DTU 优点 组网迅速灵活，建设周期短、成本低； 网络覆盖范围广； 安全保密性能好； 链路支持永远在线、按流量计费、用户使用成本低；

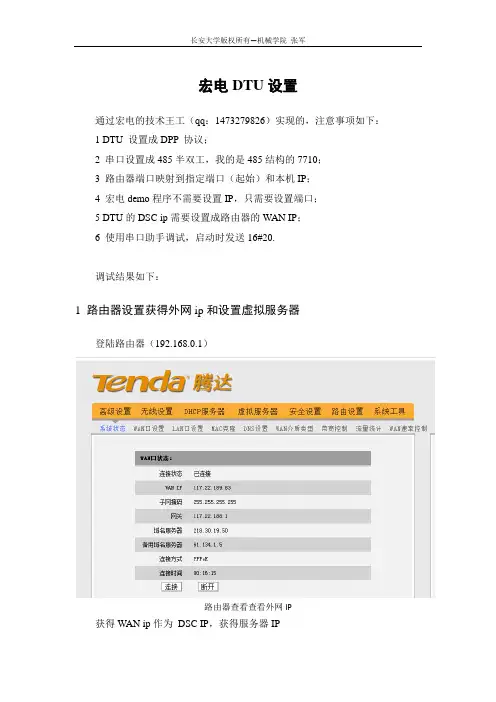

宏电DTU设置
通过宏电的技术王工（qq：1473279826）实现的，注意事项如下：
1 DTU 设置成DPP 协议；
2 串口设置成485半双工，我的是485结构的7710；
3 路由器端口映射到指定端口（起始）和本机IP；
4 宏电demo程序不需要设置IP，只需要设置端口；
5 DTU的DSC ip需要设置成路由器的WAN IP；
6 使用串口助手调试，启动时发送16#20.
调试结果如下：
1 路由器设置获得外网ip和设置虚拟服务器
登陆路由器（192.168.0.1）
路由器查看查看外网IP
获得WAN ip作为DSC IP，获得服务器IP
进入CMD命令窗口，方法在程序的命令栏输入—CMD—IPCONFIG>查看本机的IP，结果如下图
本机IP查看
然后对路由器的端口进行映射，映射的端口即为服务器端口。

映射本机IP和服务端口
2 DTU设置
主要设置DSC IP，服务器端口号，DTU传输协议为DPP（宏电的指定协议），RS485为半双工的工作模式。

设置DTU时，重启DTU，串口助手发送16#20（空格），进行DTU的连接。

连接DTU结果连接DTU后，设置DSC ip
用路由器的wan IP设置为DTU的DSC IP
485的DTU必须设置成半双工的工作模式
连接成功
3 DEMO设置流程
只需要设置端口号
设置好后，DTU连接成功
4 实验
服务器向DTU发送“jixiexueyuan”,DTU 向服务器发送”chang’andaxue”
设置DTU的DSC。

宏电总结宏电模块参数设置一、上电后的配置信息1. MSC设置列表:---服务代码: *99***1# 移动用户的服务代码CDMA为“#777”联通为*99# ---PPP用户? CDMA为“card”---接入点名称: nbwater.zj 申请私有时需要更改默认CMNET移动公用接入点联通有两个网络①为uniwap②为 uninet2. 终端设置列表:---DTU 身份识别码: 139******** 手机号（只要和上位设置保持一致）---本地通讯端口: 5001---在线报告时间间隔: 40---最大传输包长: 256---重连接时间间隔: 0---控制台信息类型: 0 设置为0时不显示调试信息，设置为1显示详细的调试信息---最后包空闲时间间隔: 600---数据包分隔标识: 0x0A---自定义心跳包长度: 0x00---自定义心跳包(Hex):多通道时选择工作模式为多通道3. DSC设置列表:---DSC IP地址: 192.168.1.228 外网的静态IP---DSC 域名: 设置域名时必须把DSC IP地址设成：0.0.0.0---网络检测时间间隔: 0---DSC 通讯端口: 5002 监控室电脑的映射端口---DNS IP 地址: 202.96.134.133---备DSC IP地址: 0.0.0.0---备DSC 通讯端口: 04. 串口设置列表: 与中断设备的通讯参数设置（如PLC）---波特率: 9600---数据位: 8---停止位: 1---校验位: 偶校验---流控: 半双工(RS485)5. 特殊选项设置列表:---终端类型: 0---呼叫类型: 2---呼叫时间间隔: 60---空闲下线时间间隔: 0---DSC身份识别码:---通讯协议选择(透明0/DDP协议1): 1 默认为1可以远程修改配置，透明时不可以---网络连接方式(UDP 0/TCP 1): 0 UDP可以有少量丢包，TCP有丢包就连接故障重新连接---TCP保活时间间隔: 5---PPP保活时间间隔: 0二、在线监测HDOS>r //输入“r”退出配置，DTU将自动拨号与DSC建立连接HDOS> //以下为DTU运行信息（软件版本不同运行信息会稍有差异）Hongdian H7000 GPRS DTU Software Suite 3.0.2-T //DTU软件版本Copyright (C) 2004-2008 Hongdian Inc.H/W: HWL92-7118-GM1V28050401 硬件平台DTU Identity Number:139******** 配置ID号Service Code:*99***1#PPP Username:Access Point Name:CMNETDSC IP Address:211.162.72.197DSC IP Port:5007Checking...要是无SIM卡会提示Searching GPRS network... //搜索网络Registered, home network. //注册网络Signal strength is <20>. //信号强度20---31为正常Module initialized. //模块初始化Dialing... //拨号不成功可能是欠费或是基站的问题或中心配置问题，端口映射的问题，等Dial successfully. //拨号成功，获得GPRS网络IP地址，5次都无返回重新返回Connecting with DSC...Connect OK.Registering DSC... //注册数据中心（DSC）Register OK. //登陆数据中心（DSC）成功如要显示更详细的调试信息进入高级功能里控制台类型设为3testtesttesttest //中心发来的数据也可恢复出厂的设置连接深圳的中心来检测模块是否有问题域名三、DSC DEMO使用调试DTU需要在中心启动DSC DEMO程序，用于向DTU发送和接收从DTU发来的数据,可以远程参数设置修改DTU的配置，通讯协议必须选择DDP协议。

DB接口模块设计1 DbComm设计1.1 DbComm通讯机制1.1.1通讯架构DbComm为Db通讯组件的核心模块，其他模块实现如DbApi和DbOcx，DbSdk 都是在此核心模块基础上的二次封装，DbComm采用静态库的方式提供。

DbComm和Db进行通讯，分为两种模式：本地模式：采用窗口消息机制（COPYDATA）与本地DB进行通讯远程模式：采用TCP方式与远程NetServer进行通讯同一时刻只能运行于一种模式，本地或者远程不论本地还是远程模式，处理模块内部都将开辟两个线程：数据处理线程：负责连接DB，初始化DB，数据包的解析等工作回调函数线程：负责按照需求进行回调（连接状态变化回调，数据变化回调）所有调用函数都采用同步机制实现，发送给DB相应的请求以后将等待一个超时时间，如果DB返回数据，调用函数成功，如果超时，调用函数失败。

为了防止交换数据过大，网络速率引起的时间延误，DBCOMM在收到正确的数据包后将刷新超时时间，超时时间按照接收到最后一个正确的数据包计算，但最大时间不超过超时时间的10倍。

1.1.2数据流程与DB通讯流程（本地模式和远程模式的差别只是在于通讯链路的区别，通讯机制是相同的）DB初始化：只有DB初始化完成以后，向DB发送各种命令才有意义当客户端注册数据通知以后，注册的数据点在获取数据时，默认从DbComm 的内部缓存中读取数据（也可以强制从DB读取数据），以加快数据的获取速度对于注册点，内部采用计数机制，每一个数据点内部都有一个计数器，代表这个数据点的注册次数，注销的时候只有在计数为0时，才真正注销计数。

典型的应用为，有A、B两任务，A任务使用Tag1-10，10个点的数据，B任务使用Tag5-15，10个点的数据，两任务有5个点的交叉，这样一个任务不用去分辨那些点和其他任务交叉，主需要注册10个点即可，在DbComm内部会保存，Tag5-10的注册计数为2，只有调用两次注销函数，才会真正将点从缓存中去掉，这样会简化各个任务的处理机制。

DTU固件串口配置命令手册版本:V2.0版权声明版权所有：深圳市银尔达电子有限公司,深圳市银尔达电子有限公司保留所有权利。

说明本文档用于记录、指导研发流程和人员基本文档。

公司网站：联系电话：*************联系地址：深圳市龙华区大浪街道华宁路117号中安科技园A栋2003-2005修订记录版本修改内容编写人修订时间V1.0新建杨洋20201102 V1.1RS485增加EN翻转时间杨洋20210320杨洋20210620 V1.2N58系列固件版本:1.0.8Air724系列固件版本:1.0.81、增加串口无数据重启时间2、增加网络无数据重启时间3、Reboot命令支持目标服务器下发重启设备杨洋20210628 V1.3Air724系列固件版本:1.1.01、增加服务器是否能执行远程命令的功能-remotecmd2、增加NTP同步时间开关功能-ntptime3、增加基站定位自动上报命令功能-location4、Air724系列增加心跳包、注册包中引用${IMEI},${ICCID},${CSQ}，${GPS}变量。

5、变量匹配目前N58不支持6、Air724系列支持输入、输出的设备控制和查询GPIO杨洋20210728 V1.41、增加dooutext和diinext命令2、增加uart替换ttluart和rs232命令配置TTL串口和RS232串口3、增加HTTP协议描述杨洋20210726 V1.51、增加aii读取电流命令2、增加aiv读取电压命令V1.61、修改阿里MQTT，增加MQTT连接域名参数，以支持阿里企业版杨洋20210927杨洋20211212 V1.71、修改netstatus应答命令描述2、增加GPS命令描述3、增加变量描述4、增加获取SIM卡IMSI编码V1.81、增加powerout命令控制可控电压输出杨洋20220710 V1.91、增加支持腾讯腾讯物联网开发平台(IoT Explorer)杨洋202209192、增加支持低功耗命令3、增加TTS控制命令4、增加支持移动Onenet多协议接入TCP接入命名5、增加支持移动Onenet多协议接入Modbus接入命名6、增加支持移动Onenet MQTT物联网套件（新版）接入命名7、增加支持控制LED命令8、扩展apn命令，支持单独标记是公网APN还是专网APNV2.01、增加扩展GPS命令gpsext目录一、适合的产品 (5)1.1、适合Air724系列 (5)1.2、适合N58系列 (6)二、命令格式约定 (7)2.1、约定 (7)2.2、设置和查询 (7)2.3、应答命令 (7)2.4、命令实例 (8)2.5、错误码 (8)三、变量引用说明 (9)四、执行命令列表清单 (10)五、系统命令详情 (11)5.1、读取imei命令-imei (11)5.2、读取SIM卡ICCID命令-iccid (11)5.3、固件版本命令-firmwarever (11)5.4、信号质量命令-csq (11)5.5、网络时间命令-nettime (12)5.6、基站定位命令-lbsloc (12)5.7、重启设备命令-reboot (12)5.8、读取设备供电电压命令-vbatt (12)5.9、恢复出厂设置命令-reset (13)5.10、保存参数命令-save (13)5.11、网络参数版本命令-paramver (13)5.12、操作密码命令-password (14)5.13、验证密码命令-vspassword (14)5.14、参数源命令-paramsrc (15)5.15、自动重启时间命令-reboottime (15)5.16、日志输出命令-log (16)5.17、固件自动升级命令-ota (16)5.18、网络分帧超时时间命令-netouttime (17)5.19、串口无数据重启时间命令-uartreboottime (18)5.20、网络无数据重启时间命令-netreboottime (18)5.21、支持远程控制命令命令-remotecmd (19)5.22、NTP同步时间命令-ntptime (19)5.23、控制输出通道_doout(有输出的设备有效) (20)5.24、查询输入电平通道_diin(有电平输入的设备有效) (20)5.25、控制输出通道_dooutext(有输出的设备有效) (21)5.26、查询输入电平通道_diinext(有电平输入的设备有效) (21)5.27、查询输入电压通道_aii(有电流输入的设备有效) (22)5.28、查询输入电压通道_aiv(有电压输入的设备有效) (22)5.29、获取GPS定位命令-gps (23)5.30、获取SIM卡IMSI命令-imsi (23)5.31、控制可控电源输出命令_powerout(有硬件资源的设备有效) (23)5.32、控制设备开启低功耗命令_lp(有硬件资源的设备有效) (24)5.33、控制设备开启TTS播放模式命令_ttst(有硬件资源的设备有效) (24)5.34、控制设备播放TTS文本转语音命令_ttsp(有硬件资源的设备有效) (25)5.35、控制设备LED指示命令_led(有硬件资源的设备有效) (25)5.36、控制设备新连接清除上报缓存指示命令_dcache (26)5.37、获取GPS定位扩展命令-gpsext (26)六、SIM卡APN设置 (27)6.1、公网卡APN设置命令-apn (27)七、串口参数设置 (28)7.1、设置ttl串口参数命令-ttluart (28)7.2、设置RS232串口参数命令-rs232 (29)7.3、设置RS485串口参数命令-rs485 (30)7.4、设置串口参数命令-uart (31)八、网络通道命令列表 (32)8.1、网络链接状态netstatus (32)8.2、查询网络通道信息命令-netchaninfo (32)8.3、删除网络通道信息命令-delnetchan (32)8.4、设置TCP链接通道命令-tcp (33)8.5、设置UDP链接通道命令-udp (35)8.6、设置MQTT通道命令-mqtt (37)8.7、设置阿里云IOT一型一密命令-ali(yxym) (39)8.8、设置阿里云IOT一机一密命令-ali(yjym) (41)8.9、设置HTTP通道命令-http (43)8.10、设置腾讯云IoT Explorer命令-txiot (45)8.11、设置移动onenet多协议TCP协议连接命令-onenet (47)8.12、设置移动onenet多协议modbus协议连接命令-onenet (48)8.13、设置移动onenet MQTT物联网套件(新版)协议连接命令-onenet (48)九、自动轮询命令 (50)9.1、设置自动轮询命令-autopoll (50)9.2、删除自动轮询命令-delautopoll (51)一、适合的产品1.1、适合Air724系列固件版本为:YED_DTU_1.0.3格式的724系列产品。

无线连接、无限应用！D800 GPRS DTU快速使用指南目的本文档的目的是帮助客户尽快的建立DTU的测试系统。

测试系统建好后，可以通过DTU 和数据中心进行无线的数据传输。

1 连接DTU参照DTU的接口定义，用串口线把DTU 和电脑连接起来，如下图所示：接口定义序号 1 2 3 4 5 6 7 8 9 10RS-232 GND RX TX GPI GPO RTS CTS WDC GND VINRS-485 GND B- A+ GPI GPO RTS CTS WDC GND VINTTL GND RX TX GPO RTS CTS WDC GND VIN按上图所示：把天线通过天线接口和DTU相连。

在SIM卡接口处取出SIM卡座，放入开通GPRS功能，接入点是CMNET的SIM卡。

用串口线把DTU和电脑连接起来。

串口线连接电脑的一端使用标准的9针接口，接线方法如下表：另一端连接到DTU的1（地），2（RX），3（TX）口。

DTU 9针接口说明1 5 GND2 2 RX3 3 TX用220V转12V的电源适配器给DTU供电。

正极接10口，负极接9口，请勿接反。

2. 配置DTU1、打开配置工具，如下图所示。

2、点击帮助按钮可以了解连接DTU的顺序。

3、连接DTU成功后，配置“主数据中心IP地址”。

此地址是电脑连接到因特网的公网IP地址。

可登陆/，获得电脑的IP地址。

4、把传输方式配置成“透明传输”，连接方式配置成“TCP连接”，调试状态设置成“1”。

注意把DTU和设备连接时要把调试状态设置成“0”。

3．连接到数据中心1、打开超级终端，把波特率设置成57600，8N1。

2、打开数据中心软件，把端口设置成5001，点“侦听”，等待DTU连接，如果DTU连接上来后如下图显示：3、DTU和数据中心建立连接后，就可以进行数据的无线传输。

通过超级终端发数据给DTU,DTU收到数据后通过无线的方式发送给数据中心软件并显示。

答：可以，DTU 支持中心唤醒模式，DTU 平时处于休眠状态，当接收到电话或者短信时，立即上 线，发完用户数据后自动处于休眠状态，等待下一次的呼叫唤醒。
问题 22： 我买了贵公司的 H7000 CDMA DTU 产品，现在要架设一个测试环境，请问要哪些条件？
答：必须满足的条件有：1、数据中心公网 IP 地址；2、UIM 数据卡；3、电脑一台；4、数据中 心演示软件（DSC-DEMO 软件，产品附带光盘里可以找到）；5、串口调试工具（使用超级终 端软件或其它串口软件）；另外调试过程可以参考 DTU 说明书中的附加 2“调试案例”。
答：H7000 DTU 为用户提供 RS232/RS485/RS422/TLL 电平接口，波特率支持范围：300~115200bps 用户在购买时向销售经理说明接口类型即可。
问题 4： H7000 DTU 的工作电压范围是多少，工作电流为多少？
答：H7000 DTU 标准工作电压范围为：+7.5~26V，也支持+5V 供电，H7000 DTU 在 12VDC 供电下 待机平均电流为：70mA，发送数据平均电流为：150mA；如对电压有要求在购买前向销售经 理说明即可。
答：DDP 协议(DTU DSC Protocol)指得是 DTU 与 DSC 之间的通讯的协议,这个协议内容部份由宏
电公司定义,一般客户将这个协议叫做宏电协议；透明指的是 DTU 与 DSC 之间采用标准的
TCP/IP 的通讯方式。
带宏电协议的 TCP/IP 协议封包结构：
IP
TCP/UDP Hongdian DATA
答：DCE。
问题 9：
H7000 DTU 支持移动或者联通的（VPDN）虚拟拔号专用网吗？
答：支持。

RTU 如何启用DTU功能与中心连接的方法为了让广大用户更好的使用才茂RTU，其中RTU的DTU功能对广大用户来说挺有用的，但是，需要启用其中的DTU功能，还是需要注意一些事项，包括设备的接线与设置问题。

因而在此特地对RTU启用DTU功能与中心连接，做个详细的说明，以方便用户。

一、设备的连接1、连接电源线和数据线：电源线：正极接PWR+、负极接PWR-；数据线：接DTU 485 A和B，其它根据需要接线；注意拔码开关的差别：拔码开关：新版有9个，旧版8个，新版的拔码开关比旧版多了一个电池开关，最左侧第一个便是电池开关。

如图：（上层的RTU为旧版的，下层的RTU为新版的）2、进入RTU配置页面在RTU连接线好后，与电脑连接，通电登录RTU。

此时需要确保RTU的网线接入路由器或者直接电脑(电脑要先设置好和RTU同个网段的IP)，RTU默认IP地址为192.168.1.2。

在浏览器输入IP地址，用户名、密码均为admin，确定后就可以进入RTU的本地WEB页面了。

3、配置RTU配置步骤如下：1）、点击左侧“其他配置”—“DTU”2）、要启用，在DTU前面框框打勾3）、中心数目，如果只有需要配置一个主中心Main Center Address Port。

4）、在主中心IP和端口那栏填写IP和端口。

注意：填写的中心要确保有公网IP，外网可以访问，端口要在路由上面有映射，如果是RTU直连电脑，可写电脑本机的IP。

串口参数可根据实际情况更改，有些默认即可。

5）、设备的ID号6）、SIM卡号，其中SIM和设备ID号跟注册包有关。

7）、点击提交后重启。

二、映射IP和端口1、确认固定IP地址及端口号要让RTU能通过无线传输数据，其中一项很重要，那就是映射IP和端口。

填写的中心要确保有公网IP，外网可以访问，端口要在路由上面有映射，如果是RTU直连电脑，可写电脑本机的IP。

查询IP地址和端口的方法：WIN+R,运行—CMD，可以查看本机的IP地址和端口，2、映射IP端口登陆公司路由网关，映射IP端口。

块的控制。
无线模块
无线模块：无线模块是 DTU 产品中最关键的元器件之一，它通过 RS232 串口与 CPU 建立连接， 使 CPU 对它进行控制；它是与 GPRS/CDMA 网络建立数据通道链路的主要元器件。
深圳市宏电技术股份有限公司
1
深圳市滨河大道上沙创新科技园 14 栋 5~6 层
电话：0755-88864288 传真：0755-83404677 网址：
磁盘是用来存放程序文件的； 4) 电源电路：提供给各电路上所需要的工作电压； 5) 串行口接口电路：起到电平转换，提供 DTU 与用户设备物理通讯接口，DTU 通过它与客户
设备之间建立连接来实现数据通讯； 6) SIM 卡电路：提供给微芯片卡物理通讯接口； 7) 无线模块接口电路：提供给无线模块的 I/O 物理通讯接口,通过它来进行实现 CPU 对无线模
天线
天线：加强产品射频信号,提高通讯质量。
协议板
协议板：协议板是产品的核心，是产品最重要的ห้องสมุดไป่ตู้分，首先了解一下协议板的构成。 协议板由以下几个部分构成： 1) CPU：CPU 中央处理器是大脑,它可分为运算器和控制器两部份,主要完成运算和控制任务； 2) RAM：用来存放临时数据，系统一旦掉电存放在 RAM 的临时数据将全部丢失； 3) FLASH：PC 是通过运行程序来执行任务，PC 的程序是存放在磁盘里，FLASH 相当于 PC 的
宏电 DTU 维修手册
深圳市宏电技术股份有限公司 二零零八年七月八日
深圳市宏电技术股份有限公司 深圳市滨河大道上沙创新科技园 14 栋 5~6 层 电话：0755-88864288 传真：0755-83404677 网址：
目录
宏电 DTU 维修手册
