控制软件使用说明书尊敬的用户，首先感谢您选用我司产品，在使用电脑控制大屏之前，请您务必检查串口线是否连接完好，是否已经连接大屏，串口驱动是否安装完毕。
下面是控制软件操作方式及步骤，操作前请您首先阅读操作说明。
1 打开控制软件，如图1：图12 设置拼接形式即现场拼接屏是几X几，拼接形式就改为几x几，点击左上角设置，选择拼接设置（P）,如图1为3x3拼接。
图23设置通讯设置点击左上角设置，点击通讯设置（C），出现图3界面，如下：图3com口选择可通过鼠标挪到我的电脑---右键---设备管理器，查看当前串口线是用的哪个端口，此时通讯设置里面端口号选择com4即可，其它不必理会；如有连接矩阵，请再在对应矩阵类型如HDMI 矩阵处选择对应的端口号，并将矩阵联动√上，其它矩阵类型不必理会；4 拼接形式和通讯设置完成后，请点击打开连接，然后点击左下角超级用户，进入工厂菜单，对所有大屏进行ID设置，具体请查阅本文最末ID设置说明；5 ID设置完成后，就可以对大屏任意拼接和单屏显示了，如要拼接左上角4块屏，信号为HDMI，则选中这4块屏，鼠标放在这4块屏中，右键，然后选择HDMI，即可把这4块屏拼成一个大画面，其它操作类似，如图4所示：图45 矩阵联动以上为一般接分配器时候操作，如果有联动矩阵操作，通讯设置参照第3点说明，然后点击左上角设置，进入矩阵设置（M），如图5所示：图5如图4所示，JC-HDMI是某个厂家的矩阵，它的协议在此命名为JC-HDMI，基本上不同厂家的矩阵协议是不一样的，因此在对矩阵联动控制之前，请您确定您手里的控制软件是否已经添加该矩阵协议，通常需要向大屏厂家咨询。
完成后按确定退出，进入图6所示界面：图6如图5所示，第一和第二行拼接后显示矩阵第二路输入的信号，操作方式：在输入通道处选择IN-2，然后框选第一和第二行，右键，选择HDMI即可。
其它矩阵输入通道切换操作类似，都是先选择矩阵输入通道，再选择大屏，即可把某一路矩阵输入图像输出对应大屏上显示。

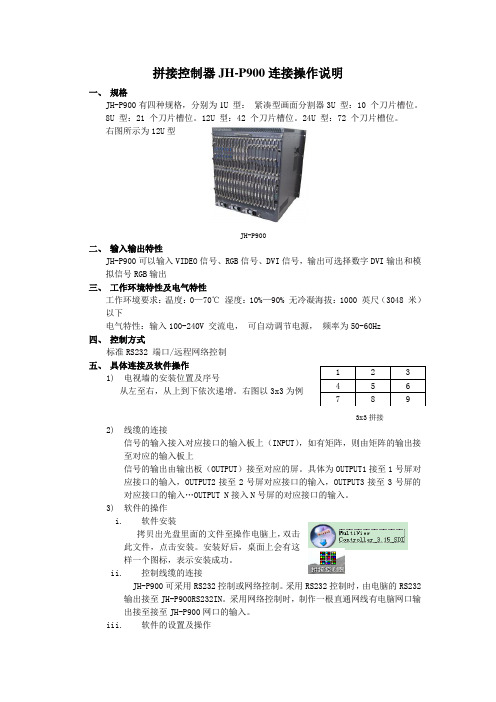

拼接控制器JH-P900连接操作说明一、 规格JH-P900有四种规格，分别为1U 型： 紧凑型画面分割器3U 型：10 个刀片槽位。
8U 型：21 个刀片槽位。
12U 型：42 个刀片槽位。
24U 型：72 个刀片槽位。
右图所示为12U 型JH-P900二、 输入输出特性JH-P900可以输入VIDEO 信号、RGB 信号、DVI 信号，输出可选择数字DVI 输出和模拟信号RGB 输出三、 工作环境特性及电气特性工作环境要求：温度：0—70℃ 湿度：10%—90% 无冷凝海拔：1000 英尺（3048 米）以下电气特性：输入100-240V 交流电， 可自动调节电源， 频率为50-60H z四、 控制方式标准RS232 端口/远程网络控制五、 具体连接及软件操作 1) 电视墙的安装位置及序号 从左至右，从上到下依次递增。
右图以3x3为例3x3拼接2) 线缆的连接信号的输入接入对应接口的输入板上（INPUT ），如有矩阵，则由矩阵的输出接至对应的输入板上信号的输出由输出板（OUTPUT ）接至对应的屏。
具体为OUTPUT1接至1号屏对应接口的输入，OUTPUT2接至2号屏对应接口的输入，OUTPUT3接至3号屏的对应接口的输入…OUTPUT N 接入N 号屏的对应接口的输入。
3) 软件的操作i. 软件安装拷贝出光盘里面的文件至操作电脑上，双击此文件，点击安装。
安装好后，桌面上会有这样一个图标，表示安装成功。
ii. 控制线缆的连接JH-P900可采用RS232控制或网络控制。
采用RS232控制时，由电脑的RS232输出接至JH-P900RS232IN 。
采用网络控制时，制作一根直通网线有电脑网口输出接至接至JH-P900网口的输入。
iii. 软件的设置及操作在确认控制控制线缆连接好后，双击桌面的图标，进入如下图所示软件界面：点击“设置”，再点击“通讯”，进入如下界面：如果采用的是RS232控制线连接的，我们就选择“COM连接”，选择正确的COM 口，如果还连接了矩阵，矩阵如果是联控的，那么矩阵也选择相应的COM口，如连接了多个矩阵，矩阵地址相应设为“1，2，3”如果采用的是网络控制的，我们就选择“选用NET连接”。
博睿拼接控制器使用手册1. 简介博睿拼接控制器是一种用于控制多屏幕拼接显示的设备。
它可以通过网络连接来控制多个显示屏的亮度、画面拼接、切换、刷新等功能。
2. 安装与配置2.1 硬件安装：将博睿拼接控制器连接到电源，然后将其与显示屏连接，确保连接稳固。
2.2 软件配置：连接计算机与博睿拼接控制器相同网络，打开配置软件，输入控制器的IP地址，进行网络配置。
3. 网络设置3.1 IP地址分配：通过配置软件或者路由器，给拼接控制器分配一个独立的静态IP地址。
3.2 网络连接检测：确认计算机与拼接控制器在同一网络下，并通过ping命令检测网络连接是否正常。
4. 功能设置4.1 亮度调节：通过配置软件或远程控制，调整拼接显示的亮度，以适应不同环境。
4.2 画面拼接：通过配置软件，将多个显示屏进行拼接，设置拼接画面的大小和位置。
4.3 切换模式：支持多种切换模式，如无缝切换、渐变切换等，可以根据需求选择合适的模式。
4.4 刷新操作：可以手动刷新拼接画面，确保画面显示的稳定和流畅。
5. 故障排除5.1 无法连接控制器：检查网络连接是否正常，确认IP地址是否配置正确。
5.2 画面显示异常：检查连接是否稳固，尝试重新拼接画面，检查线缆是否损坏。
6. 附件本文档附带以下附件：- 快速安装指南- 使用配置软件的说明- 联系信息7. 法律名词及注释在本文档中使用的法律名词及相关注释：- IP地址：互联网协议地址，用于唯一标识一个网络设备在网络中的位置。
- 配置软件：用于管理和配置拼接控制器的软件，通过计算机与控制器进行通信和控制。
- ping命令：用于测试与目标设备的连接状况，通过发送网络数据包并等待响应来检测网络连接。

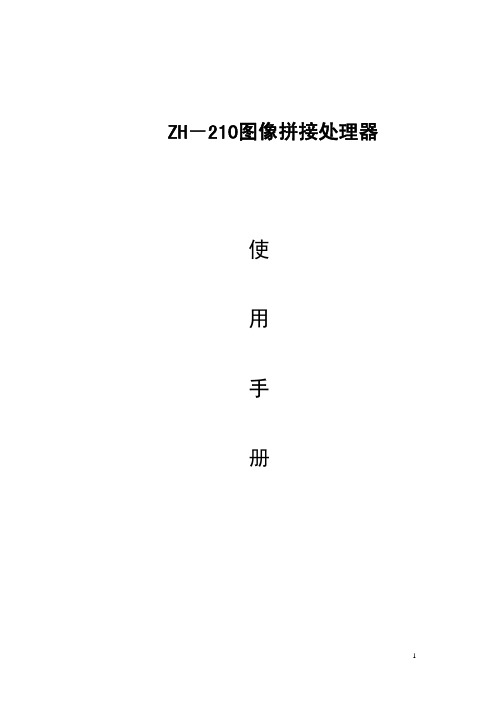

ZH－210图像拼接处理器使用手册前言 (3)注意事项 (4)安全使用说明 (4)功能说明 (5)一、、附件 (5)二、接口说明…………………………………………………………5-7三、系统连接安装方式………………………………………………7-8四、常见故障处理 (9)五、性能指标 (9)六、控制软件使用说明……………………………………………10-17七、RJ45转接口线序 (17)欢迎选用我公司产品，感谢您对我公司产品的支持！为了您能更好的使用本产品，使用前请仔细阅读本手册。
ZH－210是我公司大屏幕拼接产品家族中的一员，各种信号经分割、放大后，实时无失真地在各种大屏幕图像拼接墙体上显示。
处理过程完全硬件化, 不需要电脑和启动软件等操作,非常简便。
画面无延时,无拖尾现象, 自然流畅,画质细腻，最大支持20台同时使用（暂定，也可根据客户定制）。
ZH－210图像拼接处理器采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术，其3D视频亮色分离电路单元, 3D的逐行处理及帧频归一转化电路单元, 3D数字信号降噪单元,可将普通PAL/NTSC 隔行扫描视频信号采集变为逐行扫描的，高画质、高分辨率的高清电视和计算机图像信号。
ZH－210图像拼接处理器支持计算机图像信号输入及其显示，HDMI 输出可实现最高达1920x1080高分辨率WUXGA输出。
ZH－210图像拼接处理器可以支持多路不同的视频源，同时也可以播放SD卡和U盘里中的音视频文件，无需外接矩阵分配器等，即可实现单台2*2拼接，或者多台级联使用。
注意事项○防止明火、高温和碰撞，请不要置于雨中或潮湿的地方。
○在调试和使用过程中，操作不当可能导致设备损坏。
○此设备可以连续使用。
○请勿在工作中频繁开关机，严禁敲打设备，以上行为都可能使 设备损坏和加速设备老化。
○ 做到轻拿轻放。
安全使用说明清洁——用软布擦拭清洁，勿使用酒精等化学溶液。
液晶拼接显示屏使用说明书在使用本液晶拼接屏之前，请你仔细阅读该说明书，并请妥善保存，以备将来需要。
当需要维修服务时，把拼接屏的的型号告诉维修站。
目录重要安全说明 (2)准备工作 (2)附件 (3)简介 (4)外部设备的安装 (4)整机外围接口示意图............................................................. 错误!未定义书签。
系统组成原理......................................................................... 错误!未定义书签。
大屏幕墙组成框图................................................................. 错误!未定义书签。
DVD的安装........................................................................... 错误!未定义书签。
连接S-Video线缆时 ............................................................. 错误!未定义书签。
Video设备的安装 (7)HDMI信号输入的安装 (7)PC的安装 (7)地址开关的设定 (8)外接控制设备的安装 (8)液晶拼接屏拼接软件控制系统（标准） (12)软件概述 (12)软件安装................................................................................. 错误!未定义书签。
运行环境........................................................................................... 错误!未定义书签。
唯美画质●瑞丽呈现液晶拼接显示器产品使用说明书北京唯瑞新源科技有限公司亲爱的VEWELL（唯瑞）用户●感谢您选择和使用我公司产品，为方便您使用，请仔细阅读说明书，并按照说明书中的步骤操作，如果您有什么问题请随时联系我们。
●本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
我公司将根据产品功能的增强而更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序，更新的内容将会在本手册的新版本中加入，恕不另行通知。
●本手册适用于液晶显示器：1目录V1.0 一、使用须知 (4)版权说明 (5)安全使用规范 (5)操作注意事项 (7)清洁与维护 (8)二、连接与安装 (9)接口与连接说明 (9)电源的连接 (10)安装说明 (10)随机附件及名称 (11)三、操作使用说明 (12)遥控器使用说明 (12)四、拼接控制软件操作说明 (13)1主界面 (13)1.1普通用户和超级用户切换 (13)1.2普通用户主界面 (15)1.3超级用户主界面 (15)2菜单栏功能 (16)2.1通讯设置 (16)2.2拼接设置 (17)2.3矩阵设置 (18)2.4开关机设置 (20)2.5框架效果 (21)2.6图像调整 (22)2.7画面静止 (23)2.8本机保存 (23)2.9 预案功能 (24)2.10字幕功能 (27)2.11显示功能 (28)2.12 用户手册 (30)2.13 用户注册 (30)3工具栏功能 (31)3.1.打开连接和关闭连接 (31)3.2电源开和电源关 (32)3.3输入通道 (33)4操作方法 (34)五、超级用户附加功能说明 (35)1附加功能 (35)1.1温度控制 (35)1.2屏参设置 (35)1.3 ID设置 (36)1.4重显率 (36)1.5 LOGO (36)1.6系统配置 (37)1.7调试窗口 (37)2命令显示 (37)六、常用功能补充 (38)1软ID设置功能详细说明 (38)2用户注册使用说明 (40)3矩阵协议添加 (46)3.1添加字符串类型协议 (46)3.2添加HEX类型协议 (48)七、常见故障处理 (50)声明 (52)一、使用须知亲爱的VEWELL（唯瑞）用户感谢您购买Vewell（唯瑞）液晶拼接显示器产品，为确保产品能长期安全无故障的运行，请在使用本产品前仔细阅读安全须知。
多屏幕拼接控制器与分割器说明书重要提示:为了您和设备的安全，请您务必在使用本设备前仔细阅读本安全说明。
如果在使用过程中遇到疑问，请首先阅读本说明书。
正文中有设备操作的详细描述，如仍有疑问，请联系我们，我们将尽快给您满意的答复。
本说明书如有版本变动，恕不另行通知，请谅解。
本公司保留该产品所有权利！目录第一章安全说明 (5)1.1电源 (5)1.2断电 (5)1.3线缆 (5)1.4信号 (5)1.5散热 (5)1.6 环境 (5)1.7维修 (5)1.8设备安装 (5)1.9安全注意事项 (6)第二章概述 (7)2.1多屏幕拼接控制器 (7)2.2系统拓扑图 (10)第三章安装说明 (11)3.1 打开包装 (11)3.2安装机器 (11)3.3机器调试 (11)第四章技术规格 (12)第五章功能介绍 (15)第六章控制软件的基本操作 (17)文案大全6.1基本参数的设置 (17)6.2新窗口的建立 (22)6.3窗口的移动和调整 (23)6.4窗口的关闭 (24)6.5切换和调整窗口的信号源 (24)6.6窗口之间的层次关系 (26)6.7场景的保存与调用 (26)6.8矩阵联控 (27)6.9大屏控制 (28)6.10 像素补偿功能 (29)6.11解除时间限制 (29)第一章安全说明1.1电源请使用带保护地的单相三线制的220V交流电源，并确保整个工程系统使用同接地,不能使用无接地保护的电源，电源线的接地脚不能破坏。
1.2断电在进行设备移动或其它需要断电的情况时，要关闭电源，确保设备安全。
1.3线缆不容许在电源线、信号线、通讯线等线缆上压放物品，应避免对线缆踩踏和挤压，以防止出现漏电和短路等危险情况的发生。
1.4信号确保信号线、通讯线等线材连接好，再开机操作。
1.5散热设备表面的散热孔，不要堵塞，以免热量聚集，损坏设备。
1.6环境设备工作环境要注意防尘，防潮，防止液体浸泡。
1.7维修所有维修工作应有专业人员完成，未经许可，不准私自维修，以免发生触电危险。
