压电传感器的工作原理优秀课件
灵 敏 度：0.1～1000mV/pC 频率范围：0.3～100KHz
噪声(最大增益)：折合至输入端小于5µV 准 确 度：1% 最大输出：±10V/10mA 电 源：220V/50Hz 控制方式： 计算机或手动
焊接式 电荷放大器
24.10.2020
21
超小型电荷放大器模块
主要指标:
灵 敏 度：1、10、100mV/pC(任选一档) 频率范围：0.3～100KHz(上、下限可选) 噪声(最大灵敏度)：输出端小于1mV 归 一 化：外接电阻调整 线性误差：1% 最大输出：±5V或±10V 电 源：±6V～±15V
24.10.2020
4
二、压电材料的分类及特性
压电传感器中的压电元件材料一般有 三类： 一类是压电晶体（如上述的石英晶 体）； 另一类是 经过极化处理的 压电陶 瓷；第三类是高分子压电材料。
24.10.2020
5
（一）石英晶体
天然形成的石英晶体外形
24.10.2020
6
天然形成的石英晶体外形（续）
24.10.2020
10
压电陶瓷外形
24.10.2020
11
无铅压电陶瓷及其换能器外形
（上海硅酸盐研究所研制）
24.10.2020
12
高分子压电薄膜及拉制
24.10.2020
13
（三）高分子压电材料
典型的高分子压电材料有聚偏二氟乙烯 （PVF2或PVDF）、聚氟乙烯（PVF）、改性聚 氯乙烯（PVC）等。它是一种柔软的压电材料， 可根据需要制成薄膜或电缆套管等形状。它不易 破碎，具有防水性，可以大量连续拉制，制成较 大面积或较长的尺度，价格便宜，频率响应范围 较宽，测量动态范围可达80dB。

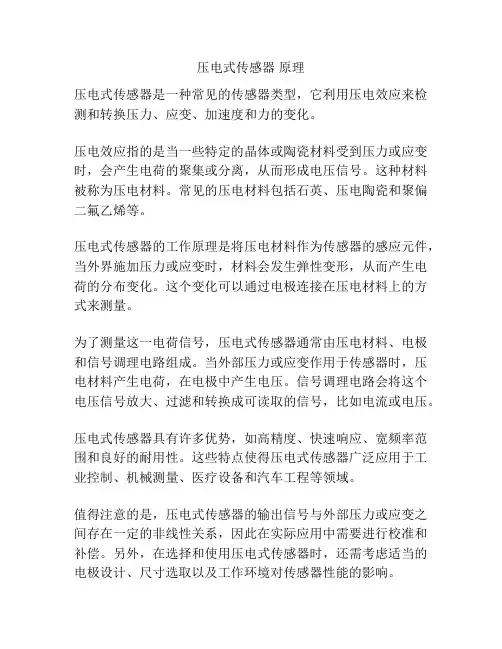

压电式传感器 原理
压电式传感器原理
压电式传感器是一种常见的传感器类型，它利用压电效应来检测和转换压力、应变、加速度和力的变化。
压电效应指的是当一些特定的晶体或陶瓷材料受到压力或应变时，会产生电荷的聚集或分离，从而形成电压信号。
这种材料被称为压电材料。
常见的压电材料包括石英、压电陶瓷和聚偏二氟乙烯等。
压电式传感器的工作原理是将压电材料作为传感器的感应元件，当外界施加压力或应变时，材料会发生弹性变形，从而产生电荷的分布变化。
这个变化可以通过电极连接在压电材料上的方式来测量。
为了测量这一电荷信号，压电式传感器通常由压电材料、电极和信号调理电路组成。
当外部压力或应变作用于传感器时，压电材料产生电荷，在电极中产生电压。
信号调理电路会将这个电压信号放大、过滤和转换成可读取的信号，比如电流或电压。
压电式传感器具有许多优势，如高精度、快速响应、宽频率范围和良好的耐用性。
这些特点使得压电式传感器广泛应用于工业控制、机械测量、医疗设备和汽车工程等领域。
值得注意的是，压电式传感器的输出信号与外部压力或应变之间存在一定的非线性关系，因此在实际应用中需要进行校准和补偿。
另外，在选择和使用压电式传感器时，还需考虑适当的电极设计、尺寸选取以及工作环境对传感器性能的影响。
压电式传感器及应用解读
将压电晶片产生电荷的两个晶面封装上金属电极 后，就构成了压电元件。当压电元件受力时，就 会在两个电极上产生电荷，因此，压电元件相当 于一个电荷源；两个电极之间是绝缘的压电介质， 因此它又相当于一个以压电材料为介质的电容器， 其电容值为 Ca = εRε0A/δ
23
压电元件的等效电路
压电元件等效为一个与电容相并联的电荷源，也 可以等效为一个与电容相串联的电压源，
47
休息一下！！
48
30
8.3压电式传感器的应用 8.3.1 压电传感器的基本结构
在压电式传感器中，为了提高灵敏度，往往采用多片压电 晶片粘结在一起。其中最常用的是两片结构。由于压电元 件上的电荷是有极性的，因此接法有串联和并联两种 串联接法输出电压高，本身电容小，适用于以电压为输出 量及测量电路输入阻抗很高的场合；并联接法输出电荷大， 本身电容大，因此时间常数也大，适用于测量缓变信号， 并以电荷量作为输出的场合。
24
压电元件实际的等效电 路图
压电式传感器不能用于静态测量。压电元件只有 在交变力的作用下，电荷才能源源不断地产生， 可以供给测量回路以一定的电流，故只适用于动 态测量。
25
8.2.2 压电式传感器测 量电路
压电式传感器的内阻很高，要求与高输入阻抗的 前置放大电路配合，与一般的放大、检波、显示、 记录电路连接，防止电荷的迅速泄漏而使测量误 差减少。 压电式传感器的前置放大器的作用有两个：一是 把传感器的高阻抗输出变为低阻抗输出；二是把 传感器的微弱信号进行放大。
45
本章小结 某些电介质，当沿着一定方向对它施加压力时， 内部就产生极化现象，同时在它的两个表面上产 生相反的电荷；当外力去掉后，电介质又重新恢 复为不带电状态；当作用力方向改变时，电荷的 极性也随着改变；晶体受力所产生的电荷量与外 力的大小成正比，这种现象被称为压电效应。相 反，当在电介质极化方向施加电场, 这些电介质 也会产生变形，这种现象称为“逆压电效应” （电致伸缩效应）。 在自然界中大多数晶体具有压电效应, 但压电效 应十分微弱。应用于压电式传感器中的压电元件 材料一般有三类：石英晶体、经过极化处理的压 电陶瓷、高分子压电材料。
23
压电元件的等效电路
压电元件等效为一个与电容相并联的电荷源，也 可以等效为一个与电容相串联的电压源，
47
休息一下！！
48
30
8.3压电式传感器的应用 8.3.1 压电传感器的基本结构
在压电式传感器中，为了提高灵敏度，往往采用多片压电 晶片粘结在一起。其中最常用的是两片结构。由于压电元 件上的电荷是有极性的，因此接法有串联和并联两种 串联接法输出电压高，本身电容小，适用于以电压为输出 量及测量电路输入阻抗很高的场合；并联接法输出电荷大， 本身电容大，因此时间常数也大，适用于测量缓变信号， 并以电荷量作为输出的场合。
24
压电元件实际的等效电 路图
压电式传感器不能用于静态测量。压电元件只有 在交变力的作用下，电荷才能源源不断地产生， 可以供给测量回路以一定的电流，故只适用于动 态测量。
25
8.2.2 压电式传感器测 量电路
压电式传感器的内阻很高，要求与高输入阻抗的 前置放大电路配合，与一般的放大、检波、显示、 记录电路连接，防止电荷的迅速泄漏而使测量误 差减少。 压电式传感器的前置放大器的作用有两个：一是 把传感器的高阻抗输出变为低阻抗输出；二是把 传感器的微弱信号进行放大。
45
本章小结 某些电介质，当沿着一定方向对它施加压力时， 内部就产生极化现象，同时在它的两个表面上产 生相反的电荷；当外力去掉后，电介质又重新恢 复为不带电状态；当作用力方向改变时，电荷的 极性也随着改变；晶体受力所产生的电荷量与外 力的大小成正比，这种现象被称为压电效应。相 反，当在电介质极化方向施加电场, 这些电介质 也会产生变形，这种现象称为“逆压电效应” （电致伸缩效应）。 在自然界中大多数晶体具有压电效应, 但压电效 应十分微弱。应用于压电式传感器中的压电元件 材料一般有三类：石英晶体、经过极化处理的压 电陶瓷、高分子压电材料。

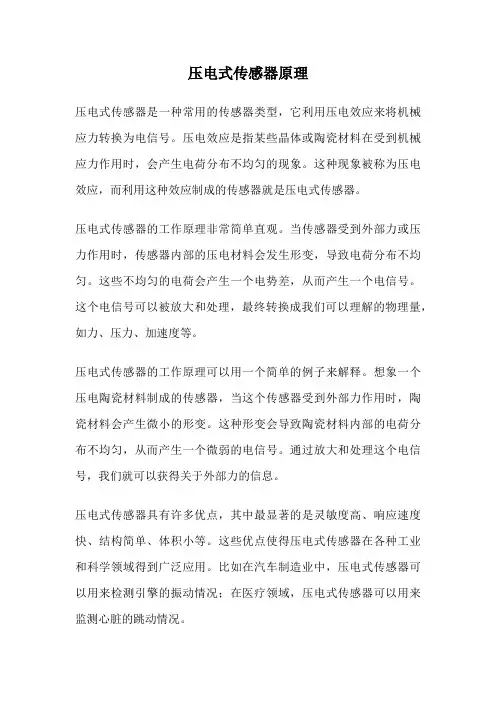

压电式传感器原理
压电式传感器原理压电式传感器是一种常用的传感器类型，它利用压电效应来将机械应力转换为电信号。
压电效应是指某些晶体或陶瓷材料在受到机械应力作用时，会产生电荷分布不均匀的现象。
这种现象被称为压电效应，而利用这种效应制成的传感器就是压电式传感器。
压电式传感器的工作原理非常简单直观。
当传感器受到外部力或压力作用时，传感器内部的压电材料会发生形变，导致电荷分布不均匀。
这些不均匀的电荷会产生一个电势差，从而产生一个电信号。
这个电信号可以被放大和处理，最终转换成我们可以理解的物理量，如力、压力、加速度等。
压电式传感器的工作原理可以用一个简单的例子来解释。
想象一个压电陶瓷材料制成的传感器，当这个传感器受到外部力作用时，陶瓷材料会产生微小的形变。
这种形变会导致陶瓷材料内部的电荷分布不均匀，从而产生一个微弱的电信号。
通过放大和处理这个电信号，我们就可以获得关于外部力的信息。
压电式传感器具有许多优点，其中最显著的是灵敏度高、响应速度快、结构简单、体积小等。
这些优点使得压电式传感器在各种工业和科学领域得到广泛应用。
比如在汽车制造业中，压电式传感器可以用来检测引擎的振动情况；在医疗领域，压电式传感器可以用来监测心脏的跳动情况。
除了上述应用外，压电式传感器还可以用于声波传感、压力传感、加速度传感等领域。
由于其工作原理简单、性能优越，压电式传感器在现代科技领域有着广阔的应用前景。
总的来说，压电式传感器是一种利用压电效应将机械应力转换为电信号的传感器。
它的工作原理简单直观，具有高灵敏度、快响应速度等优点，因此在各种领域得到广泛应用。
随着科技的不断发展，压电式传感器的应用范围将会更加广泛，为人类的生活和工作带来更多便利。

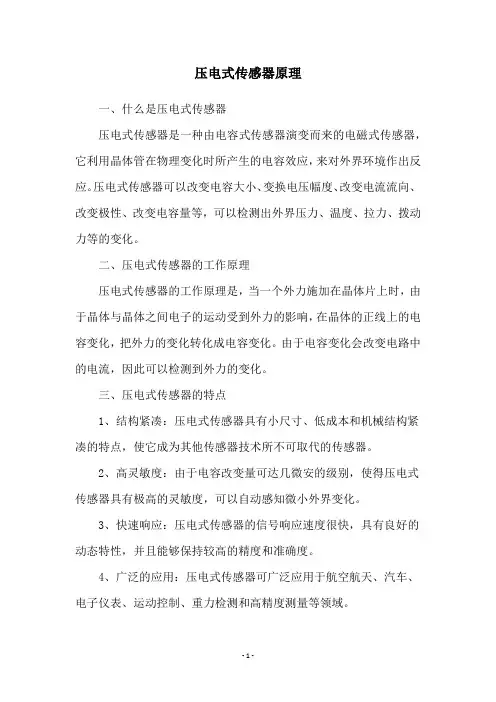

压电式传感器原理
压电式传感器原理
一、什么是压电式传感器
压电式传感器是一种由电容式传感器演变而来的电磁式传感器，它利用晶体管在物理变化时所产生的电容效应，来对外界环境作出反应。
压电式传感器可以改变电容大小、变换电压幅度、改变电流流向、改变极性、改变电容量等，可以检测出外界压力、温度、拉力、拨动力等的变化。
二、压电式传感器的工作原理
压电式传感器的工作原理是，当一个外力施加在晶体片上时，由于晶体与晶体之间电子的运动受到外力的影响，在晶体的正线上的电容变化，把外力的变化转化成电容变化。
由于电容变化会改变电路中的电流，因此可以检测到外力的变化。
三、压电式传感器的特点
1、结构紧凑：压电式传感器具有小尺寸、低成本和机械结构紧凑的特点，使它成为其他传感器技术所不可取代的传感器。
2、高灵敏度：由于电容改变量可达几微安的级别，使得压电式传感器具有极高的灵敏度，可以自动感知微小外界变化。
3、快速响应：压电式传感器的信号响应速度很快，具有良好的动态特性，并且能够保持较高的精度和准确度。
4、广泛的应用：压电式传感器可广泛应用于航空航天、汽车、电子仪表、运动控制、重力检测和高精度测量等领域。
- 1 -。
压电式传感器 ppt课件
• 压电陶瓷的压电系数比石英晶体的大得多, 所 以采用压电陶瓷制作的压电式传感器的灵敏度较高。 极化处理后的压电陶瓷材料的特性不稳定，而且剩 余极化强度和特性与温度有关, 它的参数也随时间 变化, 从而使其压电特性减弱。 • 目前使用较多的压电陶瓷材料是钛酸钡陶瓷及 PZT系列, 它有较高的压电系数和较高的工作温度。
ppt课件
19
6.1 工作原理及压电材料
7) 石英晶体的上述特性与其内部分
y
子 结 构 有 关 。 图 6.1.3 是 一 个 单 元 组
体中构成石英晶体的硅离子和氧离子
在垂直于z轴的xy平面上的投影，等
x
效为一个正六边形排列。右图中紫色
代表硅离子Si4+，绿色代表氧离子O2-。
8) 当石英晶体未受外力作用时，正、负离子正好分 布在正六边形的顶角上，形成三个互成120°夹角的 电偶极矩P1、P2、P3。 如图6.1.3（a）所示。
ppt课件
11
6.1 工作原理及压电材料
相6 对5
介4
电 常
3
数2 ε1
居里点 t/℃
0
100 200 300 400 500 600
石英在高温下相对介电常数的温度特性
居里点温度
573°C
其介电常数和压电常数 的温度稳定性相当好， 在常温范围内这两个参 数几乎不随温度变化。
自振频率高，动态响应好，机械强度高，绝缘性能好， 迟滞小，重复性好，线性范围宽
• 具有体积小，重量轻，工作频带宽等特点, 因此在各种动 态力、 机械冲击与振动的测量, 以及声学、医学、力学、 宇航等方面都得到了非常广泛的应用。
ppt课件
2
6.1 工作原理及压电材料
一、 压电效应
ppt课件
19
6.1 工作原理及压电材料
7) 石英晶体的上述特性与其内部分
y
子 结 构 有 关 。 图 6.1.3 是 一 个 单 元 组
体中构成石英晶体的硅离子和氧离子
在垂直于z轴的xy平面上的投影，等
x
效为一个正六边形排列。右图中紫色
代表硅离子Si4+，绿色代表氧离子O2-。
8) 当石英晶体未受外力作用时，正、负离子正好分 布在正六边形的顶角上，形成三个互成120°夹角的 电偶极矩P1、P2、P3。 如图6.1.3（a）所示。
ppt课件
11
6.1 工作原理及压电材料
相6 对5
介4
电 常
3
数2 ε1
居里点 t/℃
0
100 200 300 400 500 600
石英在高温下相对介电常数的温度特性
居里点温度
573°C
其介电常数和压电常数 的温度稳定性相当好， 在常温范围内这两个参 数几乎不随温度变化。
自振频率高，动态响应好，机械强度高，绝缘性能好， 迟滞小，重复性好，线性范围宽
• 具有体积小，重量轻，工作频带宽等特点, 因此在各种动 态力、 机械冲击与振动的测量, 以及声学、医学、力学、 宇航等方面都得到了非常广泛的应用。
ppt课件
2
6.1 工作原理及压电材料
一、 压电效应
传感器的类型ppt课件
▪ 传感器是将感知到的各种信号转换成易测量 的信号，把相应的信号输入计算机，计算机 发出指令，控制各执行机构。
.
§3-1传感器的定义
一、传感器的定义（ Transducer/Sensor ） ▪ 定义：将被测参量转换为与之对应的，易
于测量，传输和处理的信号的装置。
GB7665一87：能够感受规定的被测量并按 照一定规律转换成可用输出信号的器件或 装置。
.
§3-2-2 电位计式传感器
回转型变阻器式传感器，其电阻值随转角而变化。
其灵敏度
S
dR
d
k
式中α—转角[rad]
kα—单位弧度对应的电阻值。
.
§3-2-2 电位计式传感器
非线性变阻器式传感器，或称为函数电位器。 当被测量与电刷位移x之间具有某种函数关系时， 通过它可以获得输出电阻与输入被测量的线性关 系。设r(x)为电位器任意瞬时位置（微小区间Δx） 内的电阻，则电阻位移为x时总电阻值为：
KS由两部分组成：
前一部分是（1+2μ），由材料的几何尺寸变化引起，一般
金属μ≈0.3，因此（1+2μ）≈1.6；
后一部分为
l
/，电阻率随应变而引起的（称“压阻效应”）。
/l
对金属材料，以前者为主，则KS≈ 1+2μ；
对半导体， KS值主要由电阻率相对变化所决定。
实验表明，在金属丝拉伸比例极限内，电阻相对变化与轴
第三章 传感器
§3-1 §3-2 §3-3 §3-4 §3-6
传感器的概念 电阻式传感器 电容式传感器 电感式传感器 压电式传感器
.
第三章 传感器
▪ 传感器是人类五官的延长，又称之为电五 官；
信息 传感器技术 通信技术 计算机技术
.
§3-1传感器的定义
一、传感器的定义（ Transducer/Sensor ） ▪ 定义：将被测参量转换为与之对应的，易
于测量，传输和处理的信号的装置。
GB7665一87：能够感受规定的被测量并按 照一定规律转换成可用输出信号的器件或 装置。
.
§3-2-2 电位计式传感器
回转型变阻器式传感器，其电阻值随转角而变化。
其灵敏度
S
dR
d
k
式中α—转角[rad]
kα—单位弧度对应的电阻值。
.
§3-2-2 电位计式传感器
非线性变阻器式传感器，或称为函数电位器。 当被测量与电刷位移x之间具有某种函数关系时， 通过它可以获得输出电阻与输入被测量的线性关 系。设r(x)为电位器任意瞬时位置（微小区间Δx） 内的电阻，则电阻位移为x时总电阻值为：
KS由两部分组成：
前一部分是（1+2μ），由材料的几何尺寸变化引起，一般
金属μ≈0.3，因此（1+2μ）≈1.6；
后一部分为
l
/，电阻率随应变而引起的（称“压阻效应”）。
/l
对金属材料，以前者为主，则KS≈ 1+2μ；
对半导体， KS值主要由电阻率相对变化所决定。
实验表明，在金属丝拉伸比例极限内，电阻相对变化与轴
第三章 传感器
§3-1 §3-2 §3-3 §3-4 §3-6
传感器的概念 电阻式传感器 电容式传感器 电感式传感器 压电式传感器
.
第三章 传感器
▪ 传感器是人类五官的延长，又称之为电五 官；
信息 传感器技术 通信技术 计算机技术

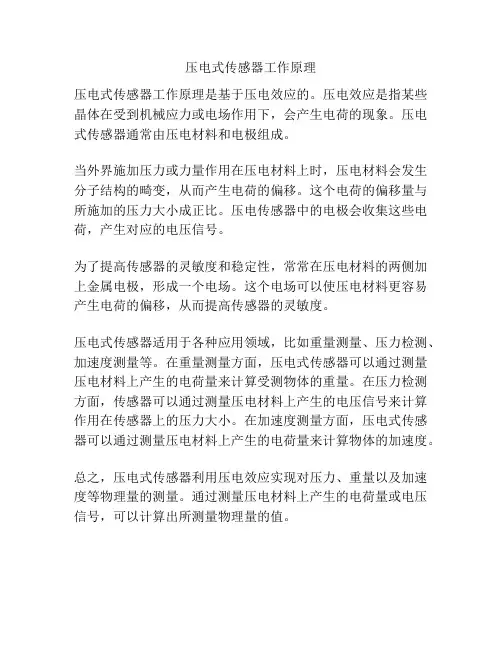

压电式传感器工作原理
压电式传感器工作原理
压电式传感器工作原理是基于压电效应的。
压电效应是指某些晶体在受到机械应力或电场作用下，会产生电荷的现象。
压电式传感器通常由压电材料和电极组成。
当外界施加压力或力量作用在压电材料上时，压电材料会发生分子结构的畸变，从而产生电荷的偏移。
这个电荷的偏移量与所施加的压力大小成正比。
压电传感器中的电极会收集这些电荷，产生对应的电压信号。
为了提高传感器的灵敏度和稳定性，常常在压电材料的两侧加上金属电极，形成一个电场。
这个电场可以使压电材料更容易产生电荷的偏移，从而提高传感器的灵敏度。
压电式传感器适用于各种应用领域，比如重量测量、压力检测、加速度测量等。
在重量测量方面，压电式传感器可以通过测量压电材料上产生的电荷量来计算受测物体的重量。
在压力检测方面，传感器可以通过测量压电材料上产生的电压信号来计算作用在传感器上的压力大小。
在加速度测量方面，压电式传感器可以通过测量压电材料上产生的电荷量来计算物体的加速度。
总之，压电式传感器利用压电效应实现对压力、重量以及加速度等物理量的测量。
通过测量压电材料上产生的电荷量或电压信号，可以计算出所测量物理量的值。

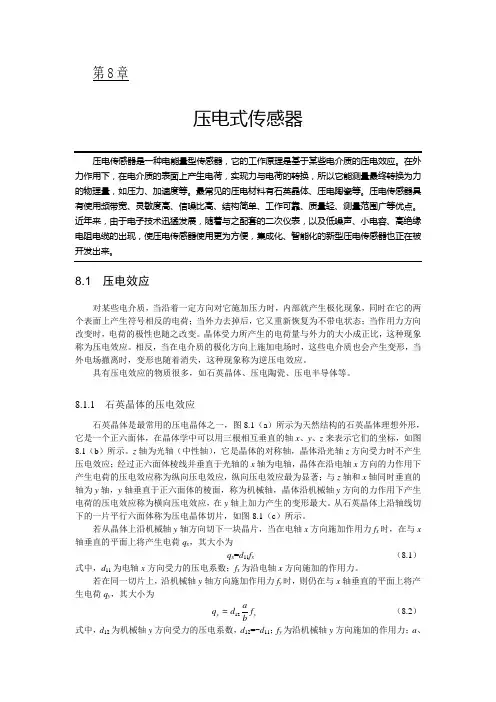

压电式传感器
第8章压电式传感器 压电传感器是一种电能量型传感器，它的工作原理是基于某些电介质的压电效应。
在外力作用下，在电介质的表面上产生电荷，实现力与电荷的转换，所以它能测量最终转换为力的物理量，如压力、加速度等。
最常见的压电材料有石英晶体、压电陶瓷等。
压电传感器具有使用频带宽、灵敏度高、信噪比高、结构简单、工作可靠、质量轻、测量范围广等优点。
近年来，由于电子技术迅猛发展，随着与之配套的二次仪表，以及低噪声、小电容、高绝缘电阻电缆的出现，使压电传感器使用更为方便，集成化、智能化的新型压电传感器也正在被开发出来。
8.1 压电效应对某些电介质，当沿着一定方向对它施加压力时，内部就产生极化现象，同时在它的两个表面上产生符号相反的电荷；当外力去掉后，它又重新恢复为不带电状态；当作用力方向改变时，电荷的极性也随之改变。
晶体受力所产生的电荷量与外力的大小成正比，这种现象称为压电效应。
相反，当在电介质的极化方向上施加电场时，这些电介质也会产生变形，当外电场撤离时，变形也随着消失，这种现象称为逆压电效应。
具有压电效应的物质很多，如石英晶体、压电陶瓷、压电半导体等。
8.1.1 石英晶体的压电效应石英晶体是最常用的压电晶体之一，图8.1（a ）所示为天然结构的石英晶体理想外形，它是一个正六面体，在晶体学中可以用三根相互垂直的轴x 、y 、z 来表示它们的坐标，如图8.1（b ）所示。
z 轴为光轴（中性轴），它是晶体的对称轴，晶体沿光轴z 方向受力时不产生压电效应；经过正六面体棱线并垂直于光轴的x 轴为电轴，晶体在沿电轴x 方向的力作用下产生电荷的压电效应称为纵向压电效应，纵向压电效应最为显著；与z 轴和x 轴同时垂直的轴为y 轴，y 轴垂直于正六面体的棱面，称为机械轴，晶体沿机械轴y 方向的力作用下产生电荷的压电效应称为横向压电效应，在y 轴上加力产生的变形最大。
从石英晶体上沿轴线切下的一片平行六面体称为压电晶体切片，如图8.1（c ）所示。
