例1 将下图所示双代号网络图改画成单代号网络图。
双代号网络图单代号网络图例2 比较例1的两张网络图，说明其主要差别在哪里？两种网络图的主要差别有以下两点：1. 双代号网络图中的每一项工作都由两个对应的代号来表示；而单代号网络图中的每一项工作则由一个独立的代号来表示，每一个节点都表示一项工作。
2. 双代号网络图中，工作间的逻辑关系可借助于虚工作(虚箭号)来表示，而在单代号网络图中，工作间的逻辑关系则用箭号来表示，因此单代号网络图中不会出现虚箭号。
一幅单代号网络图中，只会出现两个虚设的工作节点，那就是表示计划开始的虚工作节点和表示计划结束的虚工作节点。
例3 下图为一单号网络图，网络图各圆圈中横线上边的数字是工作代号，横线下边的数字是工作持续时间。
试用图上计算法计算各工作的最早可能开始时间ES i、最迟必须开始时间LS i、总时差TF i和局部时差FF i，标记出关键线路并确定总工期。
解：根据题意用图算法推算出的各工作时间参数，见上图，关键线路用粗箭号表示。
该网络图的计划总工期为11天。
例4 某工程的单代号网络如下图所示。
试用表上计算法求出网络图中各工作的ES i、EF、LS i、LF i、TF i、和FF i；确定关键工作并在图上说明关键线路；确定计划总工期(注：i下图中圆圈内横线上边为工作代号，横线下边为工作持续时间)。
解：用表算法推算了各工作的时间参数见下表。
该网络图的关键线路共有3条，它们分别为：计划总工期为19天。
一、网络计划技术基本概念二、网络图的绘制：知识点总结与归纳三、网络计划时间参数的计算（一）、网络计划时间参数的概念（二）、双代号网络计划时间参数的计算双代号网络计划的时间参数既可以按工作计算，也可以按节点计算。
A．按工作计算法所谓按工作计算法，就是以网络计划中的工作为对象，直接计算各项工作的时间参数。
这些时间参数包括：工作的最早开始时间和最早完成时间、工作的最迟开始时间和最迟完成时间、工作的总时差和自由时差。

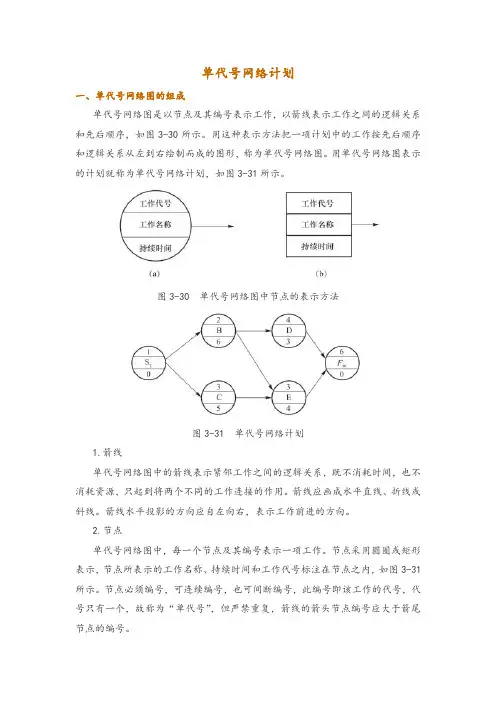

单代号网络计划一、单代号网络图的组成单代号网络图是以节点及其编号表示工作，以箭线表示工作之间的逻辑关系和先后顺序，如图3-30所示。
用这种表示方法把一项计划中的工作按先后顺序和逻辑关系从左到右绘制而成的图形，称为单代号网络图。
用单代号网络图表示的计划就称为单代号网络计划，如图3-31所示。
图3-30 单代号网络图中节点的表示方法图3-31 单代号网络计划1.箭线单代号网络图中的箭线表示紧邻工作之间的逻辑关系，既不消耗时间，也不消耗资源，只起到将两个不同的工作连接的作用。
箭线应画成水平直线、折线或斜线。
箭线水平投影的方向应自左向右，表示工作前进的方向。
2.节点单代号网络图中，每一个节点及其编号表示一项工作。
节点采用圆圈或矩形表示，节点所表示的工作名称、持续时间和工作代号标注在节点之内，如图3-31所示。
节点必须编号，可连续编号，也可间断编号，此编号即该工作的代号，代号只有一个，故称为“单代号”，但严禁重复，箭线的箭头节点编号应大于箭尾节点的编号。
3.线路单代号网络图的线路与双代号网络图的线路的含义相同，即从网络计划的起始节点到终止节点之间的若干通道。
其中，从网络计划的起始节点到终止节点之间持续时间最长的线路称为关键线路。
二、单代号网络图的绘制1.单代号网络图的绘制规则（1）必须正确表述工作之间的工艺和组织逻辑关系。
（2）严禁出现循环回路。
（3）严禁出现双向箭线或无箭头的连线。
（4）单代号网络图中，严禁出现没有箭尾节点的箭线或没有箭头节点的箭线。
（5）绘制网络图时，箭线不宜交叉，当交叉不可避免时，可采用过桥法或指向法绘制。
（6）单代号网络计划中应只有一个起始节点和一个终止节点。
当网络图中出现多项没有紧前工作的工作节点和多项没有紧后工作的工作节点时，应在网络计划的两端分别设置一项虚工作，作为该网络计划的起点节点（ST ）和终点节点（Fin），如图3-31所示，虚拟的起点节点和虚拟的终点节点所需时间为零。
