电控柜安装接线规范1 元器件安装1。
1 前提:所有元器件应按制造厂规定的安装条件进行安装.适用条件需要的灭弧距离拆卸灭弧栅需要的空间等,对于手动开关的安装,必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1。
3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1。
5 必须按图安装(如果有图)1。
6 元器件组装顺序应从板前视,由左至右,由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度(m)指示仪表、指示灯 0。
6—2.0电能计量仪表 0。
6-1.8控制开关、按钮 0.6-2。
0紧急操作件 0.8-1.6组装产品应符合以下条件:操作方便。
元器件在操作时,不应受到空间的防碍,不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
保证一、二次线的安装距离。
1。
9 组装所用紧固件及金属零部件均应有防护层,对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1。
10 对于螺栓的紧固应选择适当的工具,不得破坏紧固件的防护层,并注意相应的扭距。
1。
11 主回路上面的元器件,一般电抗器,变压器需要接地,断路器不需要接地.下图中为电抗器接地下图为电抗错误接法1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况,安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装,不得垂直地面竖向安装.1。
13 所有电器元件及附件,均应固定安装在支架或底板上,不得悬吊在电器及连线上.1.14 接线面每个元件的附近有标牌,标注应与图纸相符。
除元件本身附有供填写的标志牌外,标志牌不得固定在元件本体上。
(a图)图 b 双重的标识图a 端子的标识1.15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目(b图)1。
电控柜安装接线规范1 元器件安装1.1 前提:所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等,对于手动开关的安装,必须保证开关的电弧对操作者不产生危险1。
2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1。
5 必须按图安装(如果有图)1.6 元器件组装顺序应从板前视,由左至右,由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度(m)指示仪表、指示灯 0。
6—2.0电能计量仪表 0.6—1。
8控制开关、按钮 0.6—2.0紧急操作件 0.8-1.6组装产品应符合以下条件:操作方便.元器件在操作时,不应受到空间的防碍,不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4。
4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层,对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具,不得破坏紧固件的防护层,并注意相应的扭距。
1。
11 主回路上面的元器件,一般电抗器,变压器需要接地,断路器不需要接地.下图中为电抗器接地下图为电抗错误接法1。
12 对于发热元件(例如管形电阻、散热片等)的安装应考虑其散热情况,安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装,不得垂直地面竖向安装。
1.13 所有电器元件及附件,均应固定安装在支架或底板上,不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌,标注应与图纸相符。
除元件本身附有供填写的标志牌外,标志牌不得固定在元件本体上.(a图)图 b 双重的标识图a 端子的标识1。
15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目(b图)1。
电控柜安装接线规1 元器件安装1.1 前提:所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等,对于手动开关的安装,必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装 (如果有图)1.6 元器件组装顺序应从板前视,由左至右,由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度(m)指示仪表、指示灯 0.6-2.0电能计量仪表 0.6-1.8控制开关、按钮 0.6-2.0紧急操作件 0.8-1.6组装产品应符合以下条件:操作方便。
元器件在操作时,不应受到空间的防碍,不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层,对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具,不得破坏紧固件的防护层,并注意相应的扭距。
1.11 主回路上面的元器件,一般电抗器,变压器需要接地,断路器不需要接地。
下图中为电抗器接地下图为电抗错误接法1.12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况,安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装,不得垂直地面竖向安装。
1.13 所有电器元件及附件,均应固定安装在支架或底板上,不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌,标注应与图纸相符。
除元件本身附有供填写的标志牌外,标志牌不得固定在元件本体上。
(a图)图 b 双重的标识图a 端子的标识1.15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目(b图)1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方,如下方无位置时可贴于左方,但粘贴位置尽可能一致,c图门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。
电控柜安装接线规范1 元器件安装前提:所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等,对于手动开关的安装,必须保证开关的电弧对操作者不产生危险组装前首先看明图纸及技术要求检查产品型号、元器件型号、规格、数量等与图纸是否相符检查元器件有无损坏必须按图安装 (如果有图)元器件组装顺序应从板前视,由左至右,由上至下同一型号产品应保证组装一致性面板、门板上的元件中心线的高度应符合规定元件名称安装高度(m)指示仪表、指示灯电能计量仪表控制开关、按钮紧急操作件组装产品应符合以下条件:操作方便。
元器件在操作时,不应受到空间的防碍,不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合条的规定。
保证一、二次线的安装距离。
组装所用紧固件及金属零部件均应有防护层,对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
对于螺栓的紧固应选择适当的工具,不得破坏紧固件的防护层,并注意相应的扭距。
主回路上面的元器件,一般电抗器,变压器需要接地,断路器不需要接地。
下图中为电抗器接地下图为电抗错误接法对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况,安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装,不得垂直地面竖向安装。
所有电器元件及附件,均应固定安装在支架或底板上,不得悬吊在电器及连线上。
接线面每个元件的附近有标牌,标注应与图纸相符。
除元件本身附有供填写的标志牌外,标志牌不得固定在元件本体上。
(a图)图 b 双重的标识图a 端子的标识标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目(b图)安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方,如下方无位置时可贴于左方,但粘贴位置尽可能一致,c图门上的器件保护接地连续性保护接地连续性利用有效接线来保证。
柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面(图红圈处),或者破坏绝缘层。

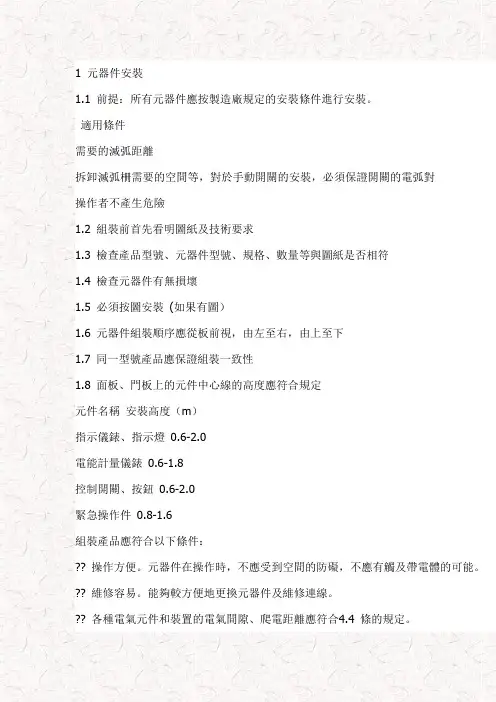

1 元器件安裝1.1 前提:所有元器件應按製造廠規定的安裝條件進行安裝。
適用條件需要的滅弧距離拆卸滅弧柵需要的空間等,對於手動開關的安裝,必須保證開關的電弧對操作者不產生危險1.2 組裝前首先看明圖紙及技術要求1.3 檢查產品型號、元器件型號、規格、數量等與圖紙是否相符1.4 檢查元器件有無損壞1.5 必須按圖安裝(如果有圖)1.6 元器件組裝順序應從板前視,由左至右,由上至下1.7 同一型號產品應保證組裝一致性1.8 面板、門板上的元件中心線的高度應符合規定元件名稱安裝高度(m)指示儀錶、指示燈0.6-2.0電能計量儀錶0.6-1.8控制開關、按鈕0.6-2.0緊急操作件0.8-1.6組裝產品應符合以下條件:?? 操作方便。
元器件在操作時,不應受到空間的防礙,不應有觸及帶電體的可能。
?? 維修容易。
能夠較方便地更換元器件及維修連線。
?? 各種電氣元件和裝置的電氣間隙、爬電距離應符合4.4 條的規定。
?? 保證一、二次線的安裝距離。
1.9 組裝所用緊固件及金屬零部件均應有防護層,對螺釘過孔、邊緣及表面的毛刺、尖鋒應打磨平整後再塗敷導電膏。
1.10 對於螺栓的緊固應選擇適當的工具,不得破壞緊固件的防護層,並注意相應的扭距。
1.11 主回路上面的元器件,一般電抗器,變壓器需要接地,斷路器不需要接地,下圖中為電抗器接地。
1.12 對於發熱元件(例如管形電阻、散熱片等) 的安裝應考慮其散熱情況,安裝距離應符合元件規定。
額定功率為75W 及以上的管形電阻器應橫裝,不得垂直地面豎向安裝。
下圖為錯誤接法1.13 所有電器元件及附件,均應固定安裝在支架或底板上,不得懸吊在電器及連線上1.14 接線面每個元件的附近有標牌,標注應與圖紙相符。
除元件本身附有供填寫的標在元件本體上。
a) 端子的標識=0>1.15 標號應完整、清晰、牢固。
標號粘貼位置應明確、醒目b) 雙重的標識=0>1.16 安裝於面板、門板上的元件、其標號應粘貼於面板及門板背面元件下方,如下方粘貼位置盡可能一致,c) 門上的器件1.17 保護接地連續性?? 保護接地連續性利用有效接線來保證。

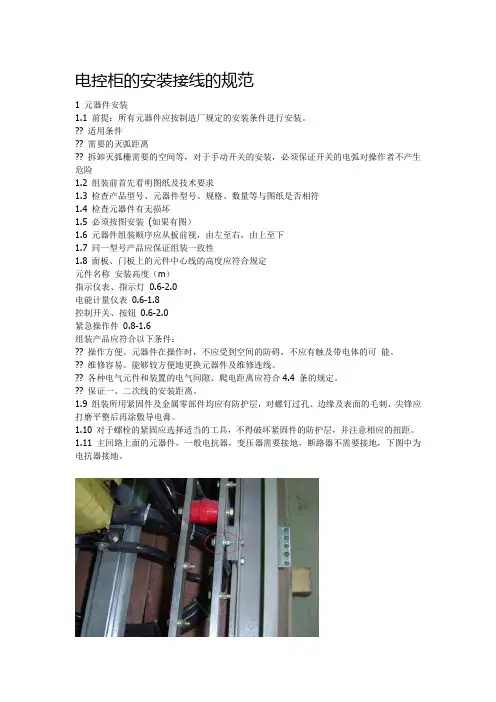

电控柜的安装接线的规范1 元器件安装1.1 前提:所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等,对于手动开关的安装,必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装 (如果有图)1.6 元器件组装顺序应从板前视,由左至右,由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度(m)指示仪表、指示灯 0.6-2.0电能计量仪表 0.6-1.8控制开关、按钮 0.6-2.0紧急操作件 0.8-1.6组装产品应符合以下条件:操作方便。
元器件在操作时,不应受到空间的防碍,不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层,对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具,不得破坏紧固件的防护层,并注意相应的扭距。
1.11 主回路上面的元器件,一般电抗器,变压器需要接地,断路器不需要接地,下图中为电抗器接地。
1.12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况,安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装,不得垂直地面竖向安装。
下图为错误接法1.13 所有电器元件及附件,均应固定安装在支架或底板上,不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌,标注应与图纸相符。
除元件本身附有供填写的标志牌外,标志牌不得固定在元件本体上。
a) 端子的标识1.15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方,如下方无位置时可贴于左方,但粘贴位置尽可能一致,c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。
电控柜的安装接线的规范1 元器件安装1.1 前提:所有元器件应按制造厂规定的安装条件进行安装。
?? 适用条件?? 需要的灭弧距离?? 拆卸灭弧栅需要的空间等,对于手动开关的安装,必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图)1.6 元器件组装顺序应从板前视,由左至右,由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度(m)指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件:?? 操作方便。
元器件在操作时,不应受到空间的防碍,不应有触及带电体的可能。
?? 维修容易。
能够较方便地更换元器件及维修连线。
?? 各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
?? 保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层,对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具,不得破坏紧固件的防护层,并注意相应的扭距。
1.11 主回路上面的元器件,一般电抗器,变压器需要接地,断路器不需要接地,下图中为电抗器接地。
1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况,安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装,不得垂直地面竖向安装。
下图为错误接法1.13 所有电器元件及附件,均应固定安装在支架或底板上,不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌,标注应与图纸相符。
除元件本身附有供填写的标志牌外,标志牌不得固定在元件本体上。
a) 端子的标识=0>1.15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目b) 双重的标识=0> 1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方,如下方无位置时可贴于左方,但粘贴位置尽可能一致,c) 门上的器件1.17 保护接地连续性?? 保护接地连续性利用有效接线来保证。
.电控柜安装接线规.1 元器件安装1.1 前提:所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等,对于手动开关的安装,必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装 (如果有图)1.6 元器件组装顺序应从板前视,由左至右,由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度(m)指示仪表、指示灯 0.6-2.0电能计量仪表 0.6-1.8控制开关、按钮 0.6-2.0紧急操作件 0.8-1.6组装产品应符合以下条件:操作方便。
元器件在操作时,不应受到空间的防碍,不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
保证一、二次线的安装距离。
.1.9 组装所用紧固件及金属零部件均应有防护层,对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具,不得破坏紧固件的防护层,并注意相应的扭距。
1.11 主回路上面的元器件,一般电抗器,变压器需要接地,断路器不需要接地。
下图中为电抗器接地下图为电抗错误接法1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况,安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装,不得垂直地面竖向安装。
1.13所有电器元件及附件,均应固定安装在支架或底板上,不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌,标注应与图纸相符。
除元件本身附有供填写的标志牌外,标志牌不得固定在元件本体上。
(a图)图a 端子的标识图 b 双重的标识1.15 标号应完整、清晰、牢固。
标号粘贴位置应明确、醒目(b图)1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方,如下方无位置时可贴于左方,但粘贴位置尽可能一致,c图门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。
