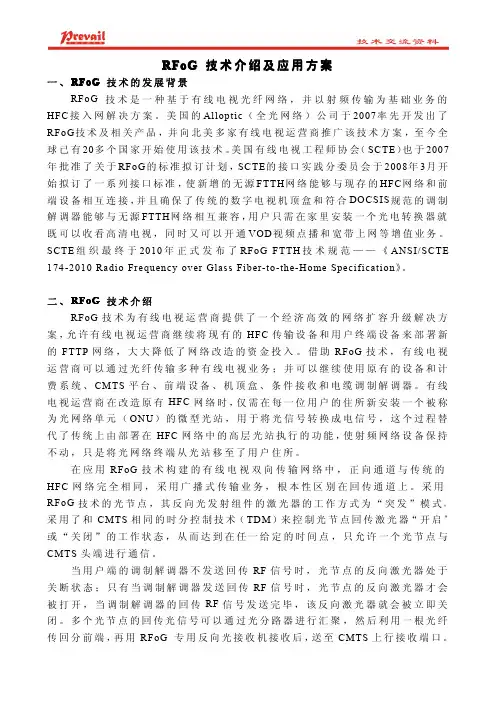

RFoG技术介绍及应用方案一、RFoG技术的发展背景RFoG技术是一种基于有线电视光纤网络，并以射频传输为基础业务的HFC接入网解决方案。
美国的Alloptic（全光网络）公司于2007率先开发出了RFoG技术及相关产品，并向北美多家有线电视运营商推广该技术方案，至今全球已有20多个国家开始使用该技术。
美国有线电视工程师协会（SCTE）也于2007年批准了关于RFoG的标准拟订计划，SCTE的接口实践分委员会于2008年3月开始拟订了一系列接口标准，使新增的无源FTTH网络能够与现存的HFC网络和前端设备相互连接，并且确保了传统的数字电视机顶盒和符合DOCSIS规范的调制解调器能够与无源FTTH网络相互兼容，用户只需在家里安装一个光电转换器就既可以收看高清电视，同时又可以开通VOD视频点播和宽带上网等增值业务。
SCTE组织最终于2010年正式发布了RFoG FTTH技术规范——《ANSI/SCTE 174-2010Radio Frequency over Glass Fiber-to-the-Home Specification》。
二、RFoG技术介绍RFoG技术为有线电视运营商提供了一个经济高效的网络扩容升级解决方案，允许有线电视运营商继续将现有的HFC传输设备和用户终端设备来部署新的FTTP网络，大大降低了网络改造的资金投入。
借助RFoG技术，有线电视运营商可以通过光纤传输多种有线电视业务；并可以继续使用原有的设备和计费系统、CMTS平台、前端设备、机顶盒、条件接收和电缆调制解调器。
有线电视运营商在改造原有HFC网络时，仅需在每一位用户的住所新安装一个被称为光网络单元（ONU）的微型光站，用于将光信号转换成电信号，这个过程替代了传统上由部署在HFC网络中的高层光站执行的功能，使射频网络设备保持不动，只是将光网络终端从光站移至了用户住所。
在应用RFoG技术构建的有线电视双向传输网络中，正向通道与传统的HFC网络完全相同，采用广播式传输业务，根本性区别在回传通道上。
